Как подключить стабилизатор напряжения

Установка стабилизатора. Подключение.

Установка стабилизатора. Подключение.

Перед прочтением статьи ознакомьтесь с другими моими статьями на тему стабилизаторов, рекомендую.

А в данной статье рассказано, как правильно подключить стабилизатор напряжения, и приведен реальный пример, в котором показана установка релейного стабилизатора напряжения Энергия СНВТ-10000/1 Hybrid.

Итак, стабилизатор напряжения приобретен. Очень хорошо, если у Вас есть знакомый хороший электрик или есть возможность пригласить специалиста для подключения стабилизатора. Если такой возможности нет, то при наличии элементарных навыков самому сделать подключение тоже не так и сложно.



Общие сведения о установке и работе стабилизаторов

Для начала выберите место для установки стабилизатора, оно должно быть сухим, без пыли и легко проветриваемым. На пол стабилизатор устанавливать не рекомендуется, лучше если это будет полочка, тумбочка, столик. Настенный стабилизатор в этом смысле наиболее удобен.

Сам стабилизатор необходимо аккуратно распаковать, ознакомиться с его внешним устройством, пользуясь паспортом изделия. Если транспортировка стабилизатора происходила при минусовых температурах, необходимо выдержать его перед подключением при комнатной температуре не менее четырех часов. Это связано с тем, что все стабилизаторы напряжения прежде всего боятся образования конденсата внутри. Поэтому надо дождаться пока он образуется и высохнет.

В момент подключения обратите внимание, чтобы стабилизатор был выключен – кнопка питания в положении «Выкл» и стабилизатор обязательно должен подключатся к розетке с заземляющими контактами (Евророзетке), иначе стабилизатор нужно заземлять отдельно (для этого есть клемма подключения на клеммной колодке и на корпусе) .

После того, как стабилизатор включен, на табло чаще всего включается обратный отсчет – это включается задержка. Далее происходит щелчок – и стабилизатор в работе.

В большинстве стабилизаторов есть режим Байпас (Транзит). В нормальной работе он должен быть выключен.



Подключение однофазного стабилизатора напряжения

Некоторые производители не информируют покупателя в паспортах как правильно подключать стабилизатор. Если Вы купили а у Вас нет такой информации, можно связаться с производителем, но в большинстве случаев подключить можно своими руками через такую клеммную колодку:

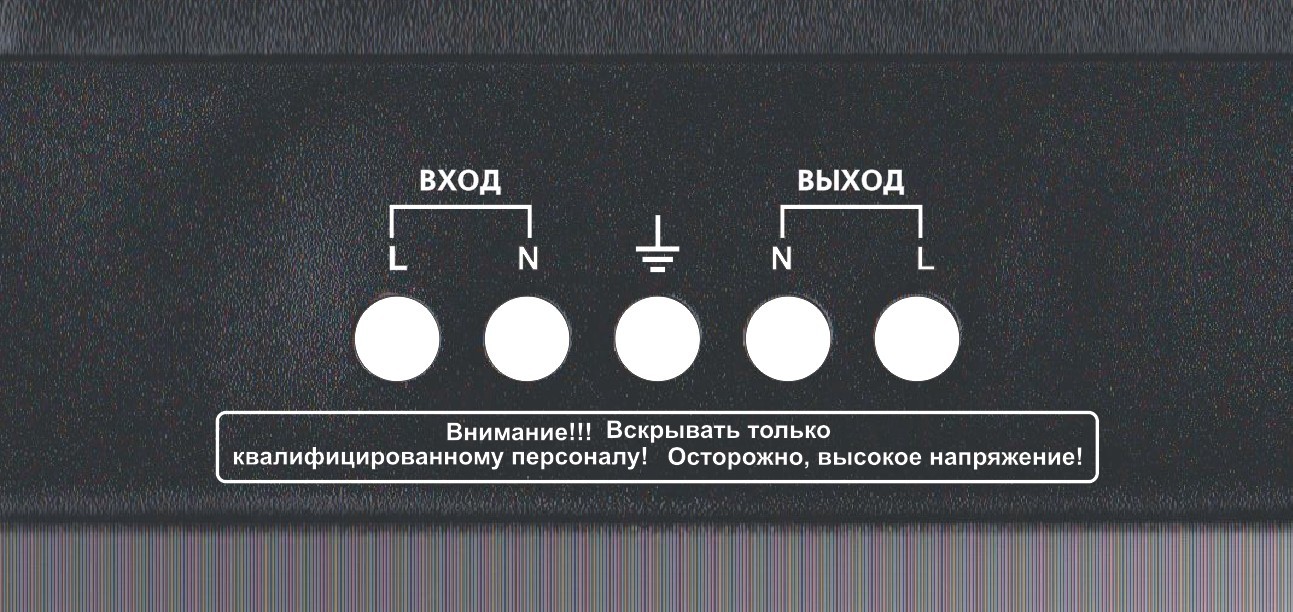

Подключение стабилизатора через клеммную колодку

Подключение стабилизатора через клеммную колодку

Обратите внимание – во всех стабилизаторах фазы по краям клеммной колодки (левая – вход, правая – выход), ближе к центру нули, и в середине земля!

Такие клеммы используются для стабилизаторов мощностью более 5 кВт. Для мощностей до 5 кВт как правило, для подключения используется обычная вилка с заземлением, а для подключения потребителей – розетки на корпусе стабилизатора.

Для простоты понимания, приведу типовую входную цепь квартирной электропроводки:

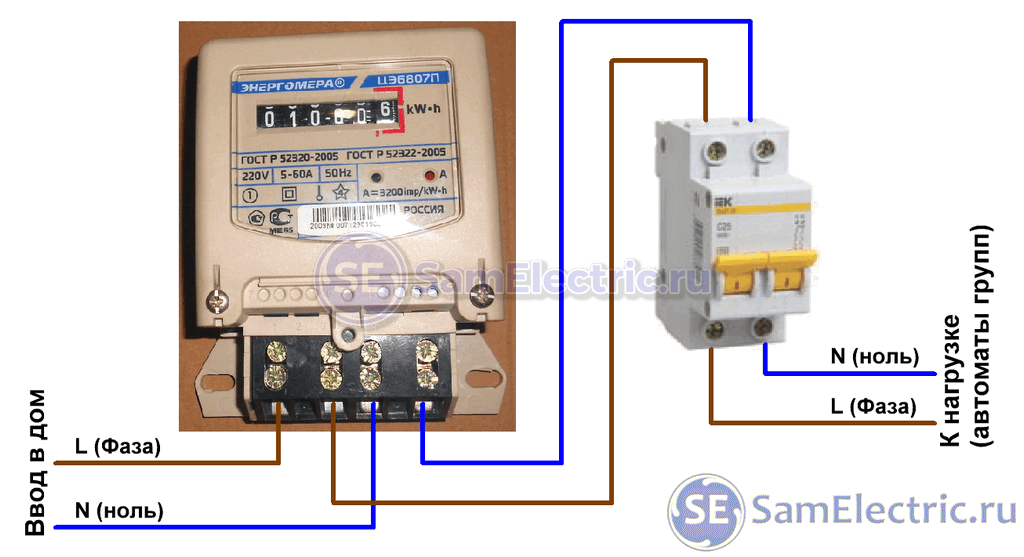

Схема электропроводки квартиры или дома без подключения стабилизатора

Схема электропроводки квартиры или дома без подключения стабилизатора

Стоит сказать, что вводной (общий, главный) двухполюсный автомат может стоять и ДО счетчика, и после. Далее, после счетчика, должны стоять защитные автоматы на группы нагрузок (розетки, освещение, и т.п.)

Подробнее про квартирную электропроводку и выбор групповых автоматов для неё – здесь.

Стабилизатор обязательно должен подключаться после счетчика. И перед стабилизатором должен стоять автоматический выключатель, который будет снимать питания со стабилизатора в случае необходимости.

Схема электропроводки с подключенным стабилизатором будет такой:

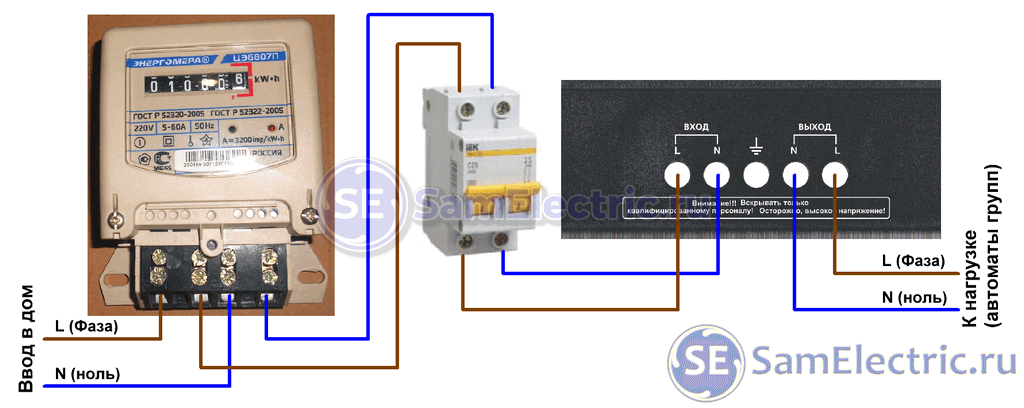

Схема подключения стабилизатора напряжения

Схема подключения стабилизатора напряжения

Повторюсь – защитный автомат может стоять ДО и/или ПОСЛЕ счетчика, но обязательно ДО стабилизатора.


Может, это тоже будет интересно?

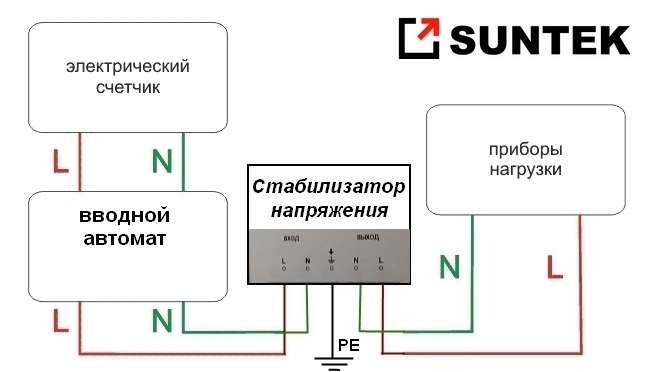

На рисунке – схема подключения стабилизаторов напряжения SUNTEK.

Схема подключения стабилизатора

Схема подключения стабилизатора в однофазную сеть



Индикация на табло на примере стабилизатора напряжения Suntek

Индикация состояния работы или ошибки у многих производителей одинакова.

В процессе работы на дисплее стабилизатора может появиться следующая информация:

Буква«Н»
Появление буквы «Н» (High) на табло означает, что напряжение в сети поднялось выше рабочего диапазона и сработала защита от перенапряжения, стабилизатор выключил выходное напряжение, чтобы избежать поломки нагрузки. При возврате входного напряжения в рабочий диапазон на дисплее вновь появится цифра выходного напряжения и стабилизатор автоматически перейдет в рабочий режим.

Буква«L»
Появление буквы «L» (Low) на табло означает, что напряжение в сети опустилось ниже рабочего диапазона и сработала защита от пониженного напряжения, стабилизатор выключил выходное напряжение, чтобы избежать поломки нагрузки. При возврате входного напряжения в рабочий диапазон на дисплее вновь появится выходное напряжение и стабилизатор автоматически перейдет в рабочий режим.

Буквы«C-H»
Появление букв «C-Н» (Current-Heat или Current-High) на табло означает, что суммарная мощность подключенных к стабилизатору приборов превысила номинальную мощность стабилизатора и сработала тепловая защита. Необходимо снизить нагрузку.  Далее стабилизатор сам автоматически перейдет в рабочий режим.

В случае, если напряжение часто выходит за допустимые пределы или возможен обрыв нуля, следует применить реле контроля напряжения типа Барьер или F&F CP-721.



Реальный пример подключения стабилизатора

Сразу скажу – в данном подключении несколько “нехороших” мест, но я не буду о них говорить, посмотрю на внимательность моих читателей)

Исходно имеем дисковый индуктивный счетчик, я писал о таком в статье про установку домашнего электросчетчика.


Активные компоненты- транзисторы, симисторы, микросхемы, готовые электронные устройства

Активные компоненты

Посмотрите, что есть интересного на АлиЭкспресс:

Большой выбор активных компонентов — транзисторы, симисторы, микросхемы, готовые электронные устройства!

Читайте подробнее про замену транзисторов при ремонте КЛЛ!

А также — про замену симисторов при ремонте диммеров!

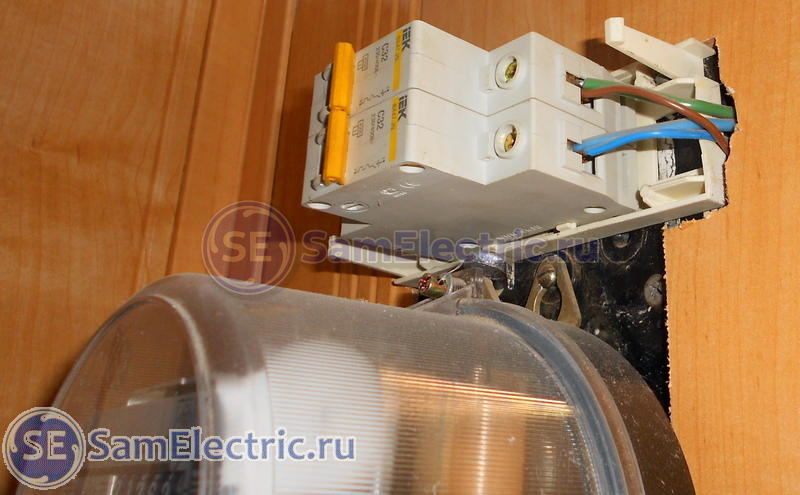

Домашний электросчетчик, после счетчика - два защитных автомата.

Домашний электросчетчик, после счетчика – два защитных автомата.

Верхний автомат отключает фазу, нижний – ноль. Одна линия идёт на дом, вторая – на “летнюю” кухню.

Дело происходит в частном секторе г.Таганрога.

На всякий случай, моя статья про выбор защитного автомата.

То есть, схема соответствует приведенной выше.

Вскрываем клеммник стабилизатора:

Задняя панель стабилизатора Энергия СНВТ-1000/1

Задняя панель стабилизатора Энергия СНВТ-10000/1

Надеюсь, нижняя строчка – про меня)))

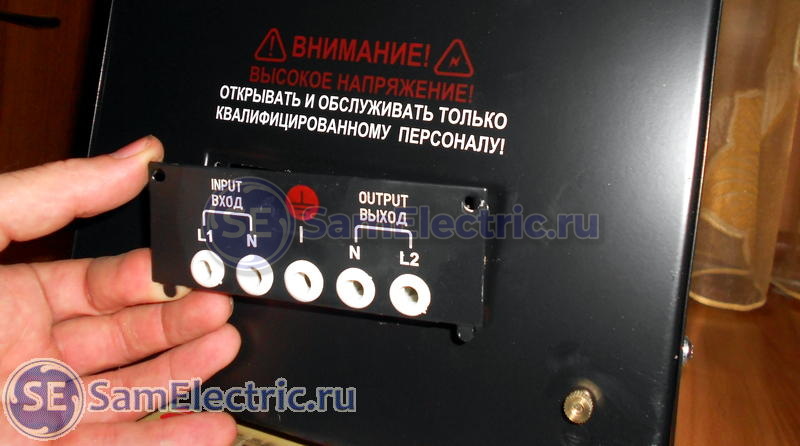

Откручиваем клеммы для подключения стабилизатора напряжения

Откручиваем клеммы для подключения стабилизатора напряжения

Как показано на схеме подключения выше, подключаем стабилизатор после вводного автомата. Иначе никак, ведь счетчик подключен к уличной линии напрямую!

Подключение стабилизатора напряжения после автоматов через клеммы согласно приведенной схеме

Подключение стабилизатора напряжения после автоматов через клеммы согласно приведенной схеме

Стабилизатор установлен за стеной, поэтому просверлена дырка (отверстие), и через неё проложено 4 провода посредством двух ПВС2х2,5 – фаза на стабилизатор, ноль на стабилизатор, ноль на дом, фаза на дом. Подключение этих проводов показано на фото в начале этой статьи.

Услуги блога СамЭлектрик.ру. >>> ПЕРЕЙТИ И УЗНАТЬ ПОДРОБНОСТИ >>>

При установке стабилизатора пришлось постоять на карачках. Не зря я говорил про полочку в начале статьи!

Установка стабилизатора напряжения. Рабочий момент.

Установка стабилизатора напряжения. Рабочий момент.

Проверяем ещё раз подключение (вход-выход, фаза-ноль), и включаем:

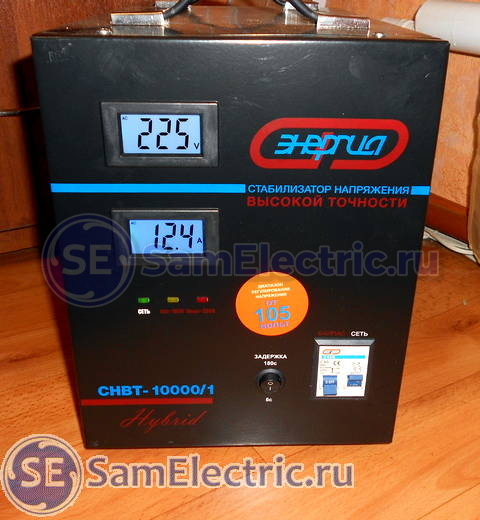

Стабилизатор напряжения Энергия СНВТ-10000/1 Hybrid в работе

Стабилизатор напряжения Энергия СНВТ-10000/1 Hybrid в работе

На дисплеях – выходное напряжение и ток.

Выкладываю инструкцию к рассмотренному стабилизатору. Если вы дочитали до этого места, есть смысл посмотреть, довольно информативно: Скачать инструкцию на стабилизаторы Энергия СНВТ.

Другие стабилизаторы, инструкции:

1 Паспорт SUNTEK ЭМ электромеханика / Паспорт на электромеханические стабилизаторы Suntek СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000 автотрансформаторного типа., pdf, 422.48 kB, скачан:557 раз./

2 Паспорт на стабилизаторы напряжения SUNTEK ЭТ электронный тип_реле / Руководство по эксплуатации стабилизаторов напряжения электронного типа (на реле) СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000, pdf, 224.91 kB, скачан:565 раз./

3 паспорт SUNTEK TT тиристорный тип / Руководство к стабилизаторам напряжения тиристорного типа SUNTEK TT (управление на тиристорных ключах), pdf, 703.21 kB, скачан:468 раз./

На этом всё, читателей с вопросами и конструктивной критикой прошу в комментарии!


Рекомендую ещё:


Статья понравилась?
Добавьте её в свою соц.сеть и дайте оценку!

Звёзд: 1Звёзд: 2Звёзд: 3Звёзд: 4Звёзд: 5
(1 оценок, среднее: 5,00 из 5)
Загрузка...


Если статья оказалось полезной или появились вопросы -
пожалуйста, оставьте комментарий.

(через форму ВКонтакте, или через обычное комментирование)


17 комментариев
на “Как подключить стабилизатор напряжения”

  • Александр/СамЭлектрикNo Gravatar:

    Если установить реле контроля фаз, то стабилизатор напряжения уже не обязателен ведь? – Вопрос от читателя Юрия

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Реле контроля фаз используются в трехфазных сетях, для правильной фазировки трехфазной нагрузки. Я понимаю, Вы имели ввиду реле напряжения?

      Реле напряжения и стабилизатор – устройства разные по своим функциям. Реле сигнализирует о выходе напряжения за пределы и отключает нагрузку.
      Стабилизатор поддерживает нужное напряжение на выходе, но когда напряжение выходит за пределы, тоже отключает нагрузку, поэтому он более функционален.

      Лучший вариант – установить сначала реле напряжения, а потом-стабилизатор. Это защитит стабилизатор и нагрузку.

      Ответить
  • СергејNo Gravatar:

    Хорошо бы дорисоват далее как формируетсә шина рабочего и зашитного “0”

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Спасибо за замечание.
      Защитному заземлению посвящена отдельная статья.
      В данном случае специально не рассматривал эту тему, чтобы не раздувать статью.

      Как и все остальные приборы, стабилизатор заземлён либо занулён, и этот провод в данной схеме не участвует и не коммутируется.

      Ответить
  • Виктор ФилюкNo Gravatar:

    Автору спасибо. Очень даже полезная и познавательная статья.

    Ответить
  • americanlamboard.comNo Gravatar:

    Схема подключения стабилизатора напряжения . Однофазный стабилизатор напряжения на 220 Вольт проще всего подключить своими руками. Открываем паспорт или ищем надписи на клеммах устройства.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      ) это не наш метод.
      Многие сразу лезут в интернет, а в паспорт – в крайнем случае.

      Ответить
  • Виктор ЖNo Gravatar:

    ПВС 2,5 на дом 10 квт?
    Как теперь жить на пороховой бочке?
    Тот дом ещё не сгорел?

    Ответить
  • ЮрийNo Gravatar:

    Александр, здравствуйте. Хотел у вас поинтересоваться, есть слух, что подключив однофазный стабилизатор до счетчика в доме, мы улучшаем стабилизацию напряжения. Так ли это? И еще, можно стабилизаторами бороться с перекосом фаз? Заранее спасибо за ответ.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Подключив стабилизатор, мы стабилизируем напряжения.
      Перекос фаз имеет смысл в трехфазных цепях, а его следствие – пониженное или повышенное напряжение в однофазной цепи, с которым борется стабилизатор.

      И важно – стабилизатор нельзя подключать ДО счетчика. По причинам возможности хищения электроэнергии. Его нужно ставить после счетчика, как показано в статье.

      Подробнее – в других статьях про стабилизаторы.

      Ответить
  • АлександрNo Gravatar:

    Добрый день, Александр! Статья понравилась. Хочу применить ее на практике.

    Но меня останавливает пункты раздела 10.3 энергобезопасности в ИЭ для стаб. СНВТ 2000…10000. В 10.3.3 указано, что подключение производится к сети PEN. В п. 10.3.5 на входе стабилизатора требуется установить УЗО. Но в соответствии с ПУЭ -7 п. 1.7.80 УЗО ставить нельзя.

    Подскажите как мне выполнить эти требования. У меня на участке ВРУ в которое подается 3ф +PEN на вводной АВ – 32А 4-х полюсный и опечатанный, далее 3-х фазный счетчик (опечатан). ГЗШ не установлена. Щит ВРУ заземлен и установлены шины РЕ и N,т.е. разделения PEN нет.С уважением, Александр.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Прежде всего, нужно понять, что стабилизатор фактически такой же прибор, как и все остальные. И к нему применяются те же правила, что и к другим потребителям.
      Действительно, в инструкции сказано:
      “10.3.3. Конструкция моделей СНВТ-2000, СНВТ-3000, СНВТ-5000, СНВТ-8000, СНВТ-10000 предусматривает подключение к сетям с глухозаземленной нейтралью, используемым для стационарных электроустановок.”
      Предусматривает, то есть может быть сделано, если есть такая необходимость.

      Но если используется система TN-C-S, то стабилизатор может (должен) быть подключен, как и другой прибор, через УЗО:
      “10.3.5. В качестве мер обязательной безопасности следует применять УЗО (АВДТ) с дифференциальным током на 30 мА, включенные до входной цепи стабилизатора.”

      Тут производитель перестраховывается, чтобы была повышенная безопасность.

      То есть, речь идёт о двух вариантах подключения, для разных систем – TN-C и TN-C-S.

      По ВРУ не понял, после 4п автомата куда идет провод PEN? Должен на заземляющую шину, а с неё на счетчик. И уже после счетчика формируется N.

      Ответить
  • ВасилийNo Gravatar:

    Вводной провод на стабилизатор 2,5 квадрата – мало, при пониженном напряжении.

    Ответить
    • Владимир Д.No Gravatar:

      Да, если напряжение упадет до 110, ток повысится в 2 раза. Будет греться и провод, и стабилизатор.
      Спасет от пожара только авария по перегреву стабилизатора.
      Дизлайк за тонкий ввод.

      Ответить
  • PeterNo Gravatar:

    Хотел бы спросить Вашего совета, какой стабилизатор напряжения лучше выбрать для бытовых приборов в обычной квартире, т.е. утюг, чайник, холодильник, телевизор и т.д.?
    Колебаюсь между этим xn--80ac0ce.xn--j1amh/stabilizator-naprugi-snopt-2-2-awattom-10a-ip56.html и этим xn--80ac0ce.xn--j1amh/stabilizator-naprugi-snpto-2-volter-u.html
    Спасибо!

    Ответить
    • Виктор ЖNo Gravatar:

      Выбор зависит от исходных условий – какое входное напряжение и как меняется?
      И для чего вам вобще стабилизатор. Просто чтоб было?

      Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Оба симисторные. и одинаковой мощности.
      Лучше тот стабилизатор, у которого диапазон входных напряжений шире.

      Ответить
