Трехфазный стабилизатор напряжения
Эта небольшая статья будет про стабилизацию трехфазного напряжения. Что такое трехфазное напряжение – я популярно рассказал в статьях про подключение трехфазного счетчика и про обрыв нуля. А тут читайте, в чем разница трехфазного и однофазного напряжения.
Содержание статьи:
Зачем нужен трёхфазный стабилизатор напряжения
Зачем и где нужна стабилизация трехфазного напряжения? Прежде всего там, где используются трехфазные потребители тока. А они, как правило, довольно мощные.
Трудно представить трехфазный стабилизатор с мощностью менее 30кВт, поскольку предполагается питание нескольких групп потребителей, включая однофазные.
Часто использования мощных стабилизаторов на три фазы можно избежать, просто устранив перекос фаз на этапе проектирования схемы электроснабжения.
Однако, стабилизаторы ставят не от хорошей жизни, и ставят их конечные потребители (офисы, дома, квартиры). И перекос фаз в данном случае – данность, которую устранить без стабилизатора невозможно.
Естественно, перекос фаз, возникший вследствие обрыва нуля, устранить тоже можно, но лишь до определенной степени. Как только напряжение выйдет за пределы возможностей стабилизатора, он отключит проблемную фазу вообще.
Устройство трехфазного стабилизатора
Раскрою все карты – когда производители и продавцы говорят о трехфазных стабилизаторах, они, мягко говоря, лукавят. Дело в том, что для стабилизации напряжения всегда используют три однофазных стабилизатора. Если кто-то видел трёхфазный стабилизатор – это три однофазных, имеющих один общий корпус.
И подключается он также, как три однофазных.
Подписывайтесь! Там тоже интересно!
Схема подключения трехфазного стабилизатора напряжения
Для трехфазной сети нужно использовать трехфазный стабилизатор, но как правило для стабилизации используют три однофазных стабилизатора, соединенные по схеме”Звезда”.

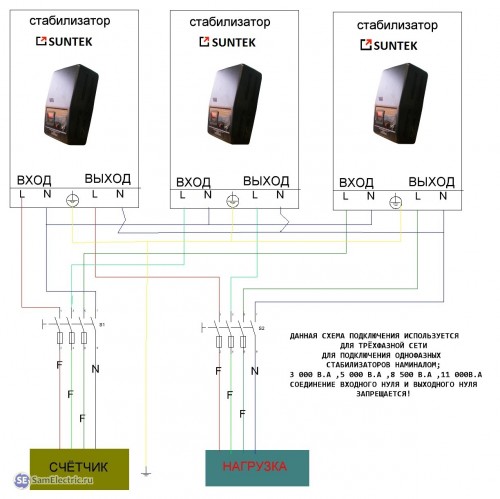

Схема подключения трехфазного стабилизатора напряжения на основе трех однофазных выглядит так:
Схема подключения стабилизаторов для трехфазной сети
По схеме опять же видно, что стабилизируется отдельно каждая фаза, каждый стабилизатор включается в разрыв.
Для подключения нуля особых требований нет – достаточно подключить их к клеммам стабилизатора. В разных моделях может быть требование по раздельному подключению нуля, в случае если схема включения – с разрывом нуля.
Производитель рекомендует подключать стабилизаторы сразу на три фазы, а не на две или одну (в случае трехфазной сети). Все три стабилизатора должны быть одного типа, на одну мощность.
В случае, если к качеству трехфазного напряжения предъявляются особые требования, обычно схему подключения дополнительно совершенствуют . Например, дополняют трехфазным байпасом, или схемой, которая отключит все три фазы в случае пропадания или выхода за пределы одной из них.
Установка стабилизаторов трехфазного напряжения для дома

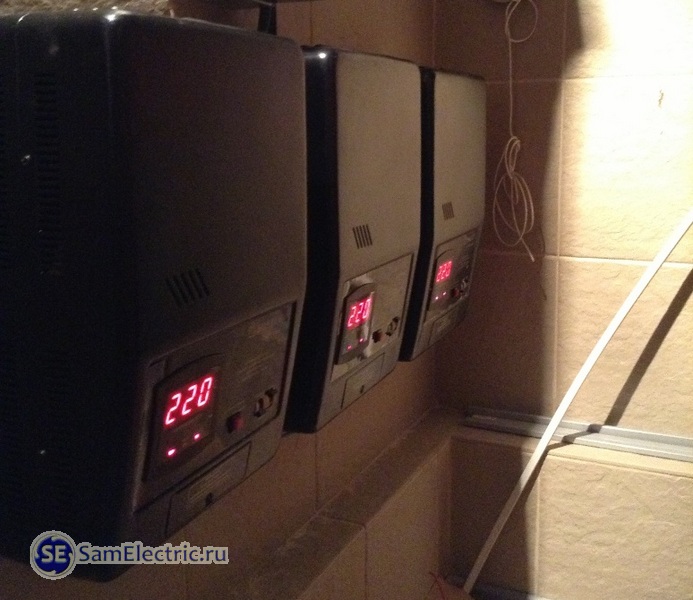

Ниже показаны случаи реальной установки 3-фазных стабилизаторов напряжения в домашних условиях.

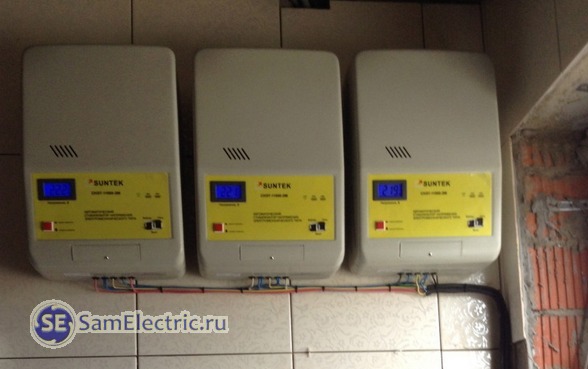

Три стабилизатора для стабилизации трёх фаз

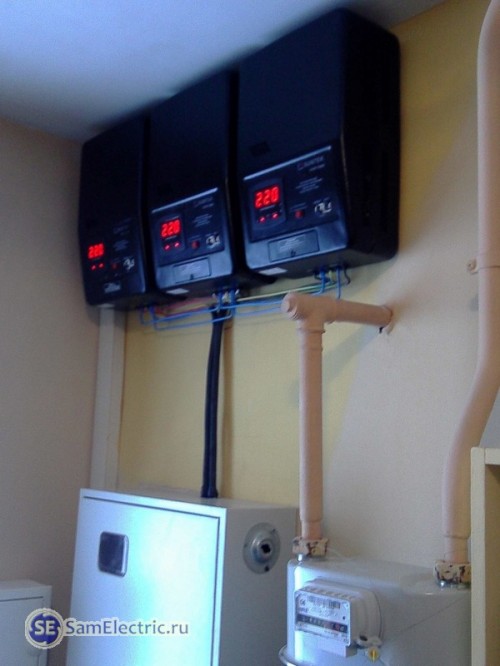

Вариант установки трехфазного стабилизатора напряжения для дома
Все стабилизаторы, как правило, ставятся в подсобных помещениях с достаточной циркуляцией воздуха.

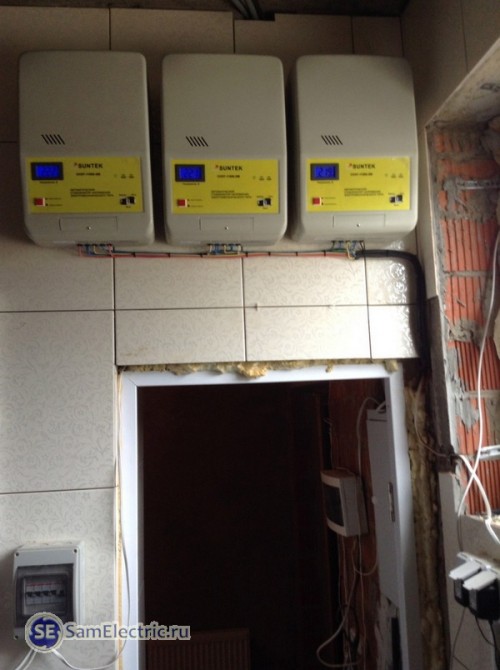

Стабилизаторы напряжения, комплект на 3 фазы
Когда стабилизаторы не помогут. Асинхронный двигатель перегреется
Ещё про стабилизацию после обрыва нуля. Фазные напряжения восстановятся, но линейные не изменятся (как были, так и будут 380?), а сдвиг фаз будет отличаться от 120 гр.
То есть, асинхронники нормально работать не смогут.
При перекосе фаз, перекоса линейных напряжений нету по определению. Они все по 380 вольт.
При перекосе фаз изменяется не только фазное напряжение, но и угол между ними. Восстановив значения фазного напряжения, угол сдвига фаз останется перекошенным. Поэтому, восстанавливая фазные напряжения при перекосе фаз, вы измените значения линейных напряжений.
Вывод – стабилизатор для трехфазной нагрузки, чувствительной к сдвигу фаз, не поможет, нужно устранять причину (обрыв нуля), а не стабилизировать фазные напряжения.
Скачать инструкции к стабилизаторам напряжения:
• 1 Паспорт SUNTEK ЭМ электромеханический / Паспорт на электромеханические стабилизаторы Suntek СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000 автотрансформаторного типа., pdf, , скачан: 1435 раз./
• 2 Паспорт на стабилизаторы напряжения SUNTEK ЭТ электронный тип_реле / Руководство по эксплуатации стабилизаторов напряжения электронного типа (на реле) СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000, pdf, , скачан: 2077 раз./
• 3 паспорт SUNTEK TT тиристорный тип / Руководство к стабилизаторам напряжения тиристорного типа SUNTEK TT (управление на тиристорных ключах), pdf, , скачан: 1989 раз./
Скачать бесплатно авторскую книгу:
• Румянцев А.А. Всё о стабилизаторах напряжения_2-е издание / Теоретические основы однофазного и трехфазного электропитания. Виды стабилизаторов напряжения, подключение и выбор., pdf, 1.09 MB, скачан: 7848 раз./Более подробно про стабилизаторы напряжения, их разновидности, выбор и схемы подключения написано в предыдущей статье.
(5 оценок, среднее: 4,80 из 5)
Загрузка...
Так и не понял ноль в схеме рвать надо или не надо?
На схеме подключения трехфазного стабилизатора из трёх однофазных показано два нуля. Но это не должно вводить в заблуждение.
Дело в том, что фактически ноль один, но для удобства подключения как правило делают под ноль две клеммы, которые внутри соединены перемычкой.
Иначе бы пришлось бы в одну клемму (если всего их три) вставлять два нулевых провода. А это неудобно.
Почему нельзя подключать однофазные стабилизаторы в трехфазную сеть, если есть трехфазная нагрузка?
Почему нельзя? Как раз так и делают.
Важно только, чтобы была защита трехфазной нагрузки от пропадания фазы.
Например, использовать реле контроля фаз.
Добрый день! Трех фазный счетчик на 15 квт. Стабилизатор однофазный на 10 квт. Электрик предлагает на бытовые приборы установить этот стабилизатор. А одну фазу пустить на освещение.
1. Можно добавить стабилизатор на 5квт на фазу для освещения?
2. И, можно ли подключить 10квт стабилизатор однофазный на две оставшиеся фазы? Или правильно три ст по 5 квт на каждую фазу?
3. Можно ли устанавливать после стабилизатора доп счетчик с автоматами?
Сначала я задам вопросы.
1. Для каких целей в доме трехфазное напряжение? Станки? Двигатели? Калориферы?
2. Для чего хотите ставить стабилизатор? Напряжение плавает или скачет? Когда в течение суток? В каких пределах?
3. Как сейчас подключены приборы к трём фазам? Раздельно, с равномерным распределением, или все на одну?
Ответы на Ваши вопросы.
1. Электрик рекомендует правильно. На освещение можно, но смысл? И почему такая большая мощность? Даже 40-квартирный дом не потребляет столько по освещению. Достаточно с хорошим запасом 1 кВт.
2. Нет. Одна фаза – один стабилизатор.
3. Можно. Автоматы даже нужно, чтобы грамотно разбить нагрузку. Счетчик – только в контрольно-информационных целях, ставить на учет и пломбировать официально его никто не будет.
Спасибо.1. Я правильно понимаю , что на фазу освещения можно поставить 1 квт стабилизатор, на другую фазу (например, быт техника) 10 квт стабилизатор, на третью не ставить? Т. Е. Можно на разве фазы установить стабилизаторы с разной киловатностью или нужно , например все по 5 квт?
2. Зачем на фазу 5 квт устанавливать стабилизатор 10 квт? Мощность прибор не превысит 5 квт.
3. Как выбрать УЗО к счетчику 15 квт трехфазному?
4. Как правильно сделать заземление в данном случае?
На ваши вопросы: 1. Это личное подсобное хозяйство, такие техн условия подключения к линии.
2. Хотела защитить дом от пожара и выхода из строя бытовой техники. Электрик купил стабилизатор однофазный на 10 квт. Возможно он и не нужен. Видимо, надо ставить еще и УЗО?
3. Все будет подключено на разные фазы.
вопрос: 1. Как правильно распределить электрооборудование на фазы, по какому принципу? На какие бытовые приборы нужен стабилизатор? В доме микроволновка, стир машина, посудомой, чайник, холодильник, бойлер, освещение, теплый пол, конвекторы, ТВ техника, электроплитку, датчики движение, освещение улицы, бытовой электроинструмент.
2. Лучше задействовать все три фазы или можно одну?
Я так и не понял, зачем Вам стабилизатор? Ответив не него, всё станет ясно. Повторю – 2. Для чего хотите ставить стабилизатор? Напряжение плавает или скачет? Когда в течение суток? В каких пределах? Это – главное!
Многие ставят стабилизатор, потому что “электрик сказал”, “все ставят”, “на всякий случай”.
С точки зрения пожароопасности – Вы её только ухудшили, т.к. добавился мощный прибор.
1. Можно все разные, учитывая нагрузки.
2. Вот именно, зачем? Разве, для запаса по мощности.
3. УЗО ставится не к счетчику, а на квартиру, для безопасности. Спросите у того, кто будет ставить, вопрос не простой.
Распределить по фазам лучше равномерно. Лучше задействовать три.
Александр здравствуйте. Как вы думаете что будет если подключить трёхфазный стабилизатор наоборот то есть подать питание на клемы выхода. Что будет? Включится ли стабилизатор и как он себя поведет?
Если будет включен байпас – есть вероятность, что дым не пойдёт)))
А как возникла такая смелая идея?!
Добрый день это не идея, Это предложение. Просто стабилизатор новый электронный без байпаса на 30кв. При подключении отработал 20 мин и сгорела плата. Заменили плату на сервесе. Опять подключили отработал примерно час и снова сгорел. Подключение, ВВОД на большие А В С выход на маленькие а в с.Или что-то не так.
Кто подключал, инструкцию смотрел? Там должна быть схема подключения, и подробно нарисовано, как что и куда подключать. Я не могу сказать, т.к. не знаю модель. А если скажете, я, так же как и Вы, скачаю инструкцию из интернета, и посмотрю.
Главное, гарантия действует, надо у продавца требовать.
Стабилизатор- электрик купил, скачки не замерял. Так понимаю- выброшено 20 т р. Я хотела защитить дом от возгорания кабеля. Это УЗО?
Если напряжение в пределах, и техника работает нормально, то стабилизатор ставить не надо.
Если хотя бы иногда бывают напряжения, выходящие за пределы (надо мерить), то лучше поставить.
УЗО защищает от ударов током при случайном прикосновении или в случае плохой изоляции. Особенно рекомендуется в сырах помещениях.
Чтобы защититься от возгорания кабеля, нужно прежде всего правильно выбрать номиналы защитных автоматов. Они не дадут кабелю перегреться в случае перегрузки, и выключат его. Один из примеров.
Ещё – правильное сечение жил кабеля (на розетки – 2,5 мм2, на освещение – 1,5 мм2), качественное соединение в распред.коробках.
Здравствуйте. Если у 3-х фазного стабилизатора указана мощность 10 кВт. То это суммарная мощность всех трех фаз или мощность по каждой фазе в отдельности?
Просто есть котел трехфазный на 18кВт, а в нем три тена по 6кВт. Так я не пойму какой 3-х фазный стабилизатор мне нужен на 8кВТ или же на 20кВт? А ведь разница в цене существенная.
Спасибо.
Мощность суммарная.
Но если не купили, то проверьте в инструкции и у продавца.
Зачем на котёл стабилизатор? Считаю это пустой тратой денег. Как меняется напряжение в течение дня?
Скорее всего, понижается. Тогда просто будет чуть медленнее греть, разве это проблема?
С установкой стабилизатора некоторые проблемы уходят, а некоторые добавляются, и ставить, только потому, что “так лучше”, не надо!
Этот философский вопрос я разбирал подробно здесь.
А если очень хочется, поставьте стабилизатор, но не на котел, а на всё остальное.
Напряжение очень нестабильно. Скачет от 240В до 200В в течении получаса, а не то-что в течении дня. Бывают скачки от 256В до 190В. На участке есть баня и дом. В дом я поставил теристорный однофазный стаб-р (дом висит на одной фазе). Он не успевает реагировать. Но все же удерживает напряжение в диапазоне 215-230В.
В бане нет стаб-ра. И неделю назад перегорели все три тена 3-х фазного котла. Как раз был скачок напряжения в 256В (я поставил индикаторы напряжения и тока, которые показывают и фиксируют максимальные и минимальные значения напряжения).
Хочу купить 3-х фаз-й инверторный стаб-р в баню (либо три однофазных – не важно).
Суть вопроса была в том, что мощность указанная в паспорте 3-х фаз-го стаб-ра – это мощ-сть допустимая по каждой фазе или сумма мощностей по всем трем фазам?
Нагрузка на каждую фазу – 6кВт. Какой мощности нужен 3-х фазный стаб-р? В 6кВт или 18 кВт?
Спасибо.
Александр. Простите если я засоряю чат. Но еще раз, на всякий случай, поясню свой вопрос и опишу ситуацию.
Перестал греть воду котел в котельной. Котел трехфазный мощностью 18кВт. Пришел мастер и говорит, что нужен стабилизатор мощностью не менее 20кВт. Когда он вскрывал котел я увидел, что там три тена по 6кВт каждый.
Наверняка каждый тен висит на отдельной фазе.
Так вот, нужен ли мне трехфазный стабилизатор на 20кВт. Или будет достаточно 8кВт.
Как там меняется напряжение – неважно.
Спасибо.
Да, если 1 ТЭН имеет мощность 6 кВт, то суммарная мощность котла – 18 кВт.
И стабилизатор нужен мощностью не менее 20 кВт. Это – мощность суммарная. Каждую фазу такого стабилизатора можно нагрузить максимум на 6,6 кВт, даже если по двум другим мощность ноль.
И маленькое замечание. мощность стабилизаторов дается в кВА, но в случае с ТЭНами это почти одно.
Александр, спасибо.
Не думаю,что от бросков питания в 10% сгорит тэн котла
Сейчас принято 230 В за номинал
Никто и не спорит. Даже если длительность “броска” будет исчисляться часами.
здравствуйте, насколько опасна для бытового оборудования ( ТВ, сплиты,) просадки долгосрочная (почти всегда) напряжения до 200в и ниже?
Здравствуйте!
200В это не критично, это почти входит в нормы отклонения напряжения. Если ниже 195 В – нужно насторожиться.
Больше всего этого не любят двигатели, работающие долго.
Поэтому в группе риска сплиты, насосы, холодильники. Они могут перегреться, поэтому обратите внимание на охлаждение – обеспечьте циркуляцию воздуха, почистите, протрите от пыли.
