Задачей стабилизатора напряжения является стабилизация входного  напряжения и очистка напряжения от различных высокочастотных колебаний. Тип стабилизатора – это тип механизма благодаря чему он это все выполняет. В статье рассмотрим различные виды стабилизаторов напряжения, их отличия, схемы, преимущества и недостатки.

1. Виды стабилизаторов напряжения

Релейные стабилизаторы напряжения

Релейные стабилизаторы получили наиболее широкое распространение из-за оптимального соотношения необходимых параметров и цены. Они имеют быстродействие от 0,2 до 0,5 с в зависимости от применяемых реле и величины скачка входного напряжения.

Из минусов – при переключении реле происходит скачок напряжения (5-15 Вольт в зависимости от количества ступеней переключения). Для техники это не существенно и безопасно, но свет будет моргать.

Поэтому при переключении стабилизатора может наблюдаться небольшое мигание лампочек накаливания. Схема релейного стабилизатора условно представлена ниже.

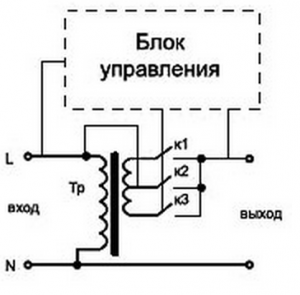

Схема релейного стабилизатора напряжения 220 В

Релейный стабилизатор напряжения. Схема функциональная



Как и все современные стабилизаторы напряжения его основу составляет силовой трансформатор и электронный блок. Электронный блок релейного стабилизатора напряжения представляет собой микроконтроллер, в котором происходит анализ входного и выходного напряжения и вырабатываются сигналы для управления ключами или силовыми реле стабилизатора.

При формировании управляющего напряжения микроконтроллер учитывает время срабатывания ключей и силовых реле. Это позволяет производить переключения практически без разрывов. В результате форма напряжения на выходе релейного стабилизатора повторяет форму на входе.

То есть, переключение происходит при переходе синусоиды через ноль.

 Электромеханические стабилизаторы напряжения

Другое название – стабилизаторы с сервоприводом, или автотрансформаторные.

Принцип их действия следующий: плата управления анализирует входное напряжение, и в зависимости от ситуации передает сигнал на сервомотор, расположенный внутри тороидальной катушки и это мотор передвигает на необходимое количество витков токосъемную щетку.

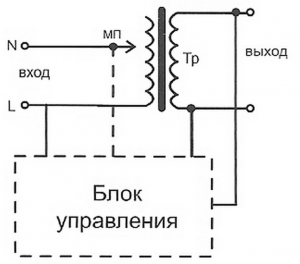

Электромеханический стабилизатор напряжения

Электромеханический стабилизатор напряжения. Упрощенная схема

Такой принцип действия обеспечивают более высокую точность стабилизации (2-3%, по сравнению с релейными 5-8%).

Точность зависит от количества витков трансформатора. Шаг изменения таким образом будет равен количеству вольт на один виток.

Но скорость движения щетки ограничена возможностями мотора, чаще всего скорость добавления 10-15 Вольт/сек. При скачках напряжения на 30-40 Вольт, приборы могут оказаться под опасным напряжением на несколько секунд.

И еще стоит обратить внимание, у некоторых производителей, мотор сам питается от входного напряжения и поэтому когда происходит сильная просадка напряжения ему просто не хватает питания и происходит “зависание” стабилизатора. Но для света, это оптимальный выбор, свет хоть и будет “проседать” при скачках напряжения но не так сильно как у релейного и более мягко.

Такой тип стабилизатора рекомендован в сети, где напряжение стабильно занижено или завышено, и нет резких скачков.

Тиристорные (симисторные) стабилизаторы напряжения

Принцип их работы основывается на автоматическом переключении секций (обмоток) автотрансформатора (или трансформатора) с помощью силовых ключей – тиристоров. Чем-то этот тип похож на релейные стабилизаторы, но в отличие от них не имеют контактной группы, имеют намного больше ступеней стабилизации и большую точность – от 2% до 5%.

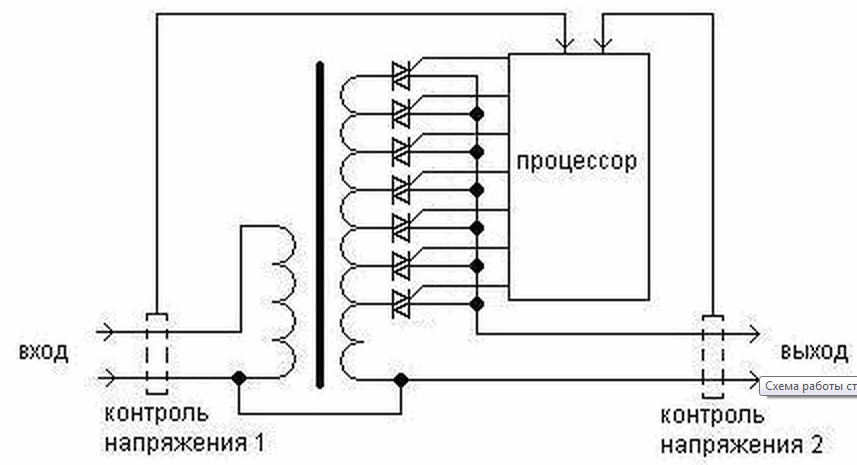

Симисторный стабилизатор напряжения - схема электрическая

Симисторный стабилизатор напряжения. Упрощенная схема

На схеме видно, что отводы трансформатора переключаются симисторами, и выходное напряжение меняется практически мгновенно – не более 0,1 с.

Комфорт использования  такого стабилизатора виден сразу – тишина в доме гарантирована.

Наибольшим минусом данного типа стабилизаторов напряжения – высокая цена.

Дополнительные функции стабилизаторов напряжения

Кроме основной функции стабилизаторов напряжения – стабилизации, есть также такой минимальный набор функций и параметров:

  1. Анализ выходного напряжения. Стабилизатор должен быть оснащен информационным (цифровым или стрелочным) табло которое показывает выходное напряжение. Если на стабилизаторе есть функция анализа входного напряжения, это будет дополнительной полезной информацией.
  2. На больших номиналах ( чаще от 3000 ВА) устанавливается функция «Bypass» – функция в электронном устройстве (обработки сигнала, стабилизации напряжения и др.), позволяющая выполнить коммутацию входного сигнала непосредственно на выход, минуя все функциональные блоки. То есть возможность включать сеть в обход стабилизатора напряжения. Если напряжение нормализовалось или Вам не нужен сейчас стабилизатор – нажали рычажок вверх и напряжение пошло минуя блоков стабилизации.

    Байпас также нужен, если напряжение опустилось ниже предела работы стабилизатора, и он уже не справляется и может перегреться. Тогда напряжение подается напрямую, через байпас.

  3. Виды крепления стабилизаторов напряжения
    Существуют два типа крепления стабилизаторов напряжения – напольное и настенное исполнение.
    Напольное исполнение подразумевает, что стабилизатор находится на полу, полке. Такое расположение не всегда удобно, потому как особенно крупные номиналы не полке не разместишь из-за своего веса, а на полу они занимают достаточно большие площади.
    При навесном исполнении стабилизаторы делают более плоскими, для удобства клиентов. В принципе они могут использоваться и в напольном исполнении, только часто информационная часть табло оказывается в таком случае “вверх ногами” к пользователю.
  4. Во многих моделях на рынке стабилизаторов напряжения используется кнопка задержки. Это сделано, для того, чтобы если пропадет напряжение в сети или временно выйдет за рамки рабочего диапазона, то оборудование до следующего включения придет за это время задержки в положение покоя. Во многих стабилизаторах кнопка задержки предлагается в нескольких диапазонах -6, 90, 120 сек. В более современных моделях задержка уже стала автоматическая и когда она включается, то показывает потребителю на табло время включения стабилизатора в в виде обратного отсчета.

    Задержка включения нужна прежде всего для компрессорного оборудования – холодильников и т.п.

Книга “Всё о стабилизаторах напряжения”

Cтатья написана на основе книги «Всё о стабилизаторах напряжения». Автор, Александр Румянцев, предоставил свою книгу для свободного скачивания. Книгу можно скачать ниже.

Александр Румянцев – технический специалист компании Suntek, более 10 лет работает в сфере электротехники. Вопросы к нему можно задать в конце статьи.

Скачать бесплатно авторскую книгу:

Румянцев А.А. Всё о стабилизаторах напряжения_2-е издание / Теоретические основы однофазного и трехфазного электропитания. Виды стабилизаторов напряжения, подключение и выбор., pdf, 1.09 MB, скачан: 4759 раз./

Скачать инструкции к стабилизаторам напряжения:

1 Паспорт SUNTEK ЭМ электромеханический / Паспорт на электромеханические стабилизаторы Suntek СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000 автотрансформаторного типа., pdf, , скачан: 276 раз./

2 Паспорт на стабилизаторы напряжения SUNTEK ЭТ электронный тип_реле / Руководство по эксплуатации стабилизаторов напряжения электронного типа (на реле) СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000, pdf, , скачан: 1075 раз./

3 паспорт SUNTEK TT тиристорный тип / Руководство к стабилизаторам напряжения тиристорного типа SUNTEK TT (управление на тиристорных ключах), pdf, , скачан: 942 раз./

Бонусы:

Видео про испытание стабилизатора Suntek

На видео из-за стробоскопического эффекта моргает табло стабилизатора (особенность видеосъемки)



Работа электромеханического стабилизатора Suntek

Для изменения входного напряжения используется автотрансформатор, которым можно менять напряжение в необходимых пределах. При этом на выходе стабилизатора напряжение не выходит за рабочий диапазон.
