Устройство для сваривания двух жил в неисправном кабеле

Представляю на суд читателей первую статью летнего конкурса. Напоминаю, что все статьи предыдущего конкурса, а также правила и итоги можно увидеть по этой ссылке.

Автор – Марченко  Борис Данилович.

Вот что он рассказывает о себе:

Я  инженер – электрик,  пенсионер.  От  случая к случаю ко мне обращаются действующие энергетики    и  руководители местных предприятий  с  различными  просьбами.   Имею  несколько  публикаций  в профильных  журналах.

Ниже приведена статья:

При несоблюдении правил технической эксплуатации электрических кабелей, особенно с бумажной изоляцией типа ААБ-1 3*35, ААБ 3*120 при продолжительной эксплуатации наблюдается «пробой» (короткое замыкание) по пути жила – жила или жила – заземления оболочка.

О том, что произошёл «пробой», служба эксплуатации узнает после срабатывания автоматической защиты автомата кабеля. Потребитель остается без электроэнергии. Нужно найти место «пробоя» в кабеле и устранить неисправность.

Реальное использование прибора  на  практике неоднократно  успешно применялось мной на подземных  кабелях  на  глубине до одного  метра. Во  всех  случаях сваривание жил  было удачным. Для контроля факта сваривания   применяется обычная  лампа  накаливания,  а   локализация  места сварки (т.е.  места  пробоя) с  точностью  до 0,5,-1,0 метров по профилю кабеля определяется  рулеткой по показаниям прибора Р5.

Место «пробоя» кабеля жила – жила имеет сопротивление изоляции в пределах 500…100 кОм. Для более точного определения места повреждения применяются приборы типа Р5-10, Р5-13 и др. и звуковой генератор и кабельный искатель. Но для нормальной работы поисковых приборов нужно снизить сопротивление изоляции кабеля до значений 10…2 ома. Для снижения сопротивления необходимо кабель «дожечь». Для этого применяется приборы типа УП-7, «феник» и др. которых бывает и нет в наличии.

Предлагаю свою простую схему прибора для сваривания жил кабеля.
В связи с тем, что напряжение в кабеле 220 V вызывает «пробой» срабатывание защиты то, это можно использовать для сварки жилы с защитной жилой кабеля. Нужно только ограничить ток, включить последовательно сопротивление и реле времени для ограничения времени действия сварки.

Схема прибора для сваривания жил

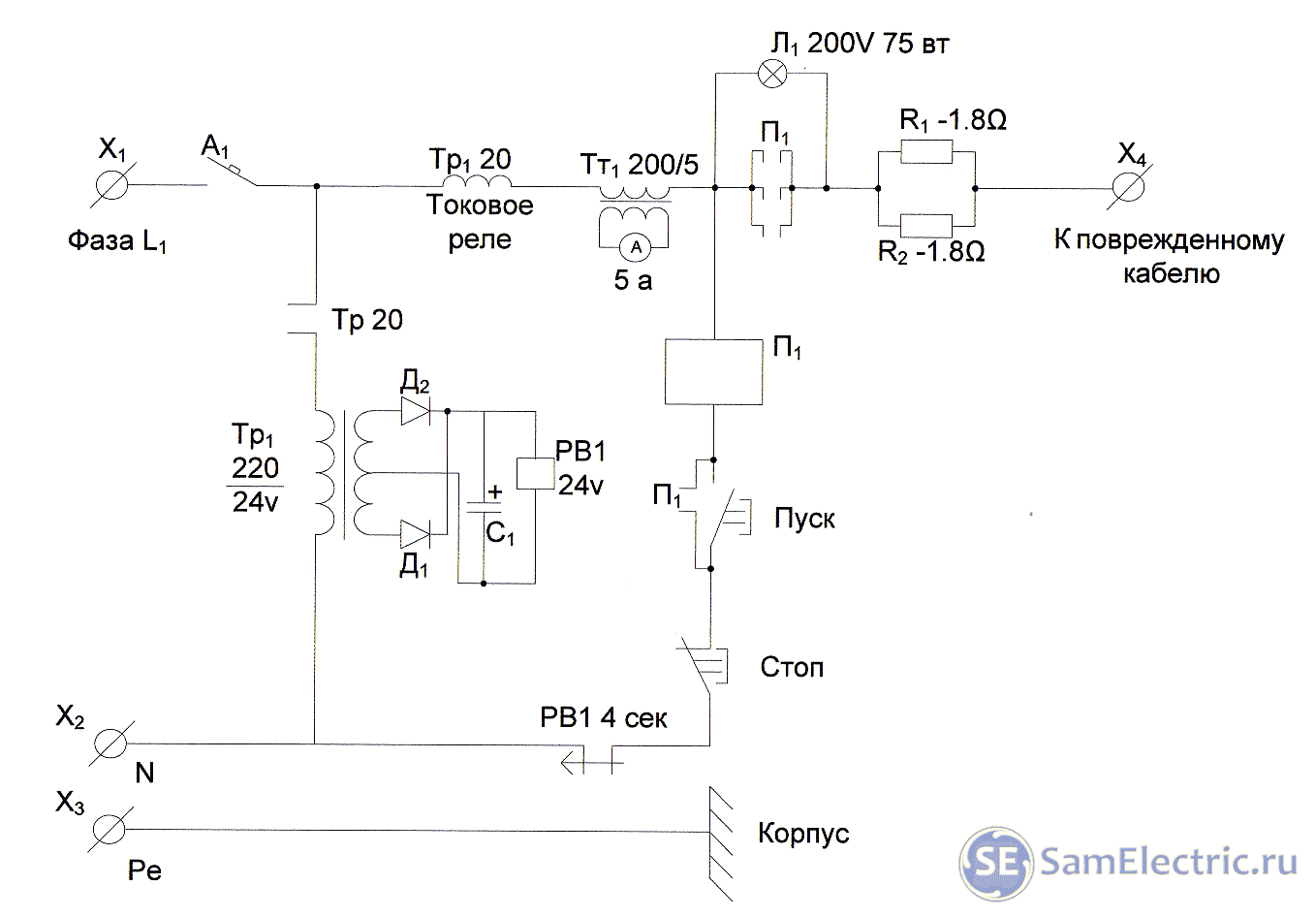

Рис.1. Схема прибора для сваривания жил в неисправном кабеле.

Схема прибора ( см рис.1) состоит из небольшого количества доступных деталей. Это: пускатель ПМЕ-211 с катушкой 220 V, автоматический выключатель А1 с током срабатывания 150 … 200 а, два мощных сопротивлений R1=1,8 ома и R2=1,8 ом мощностью по Р= 500 вт, которые можно при необходимости включить последовательно. Реле времени 4 … 10 сек. с питанием от трансформатора 220/24, 24 вольта постоянного тока.

Другие детали – вводной автоматический выключатель с током срабатывания 150-200 а, трансформатор тока 200/5, амперметр 5а, токовое реле с током срабатывания 20а.

Для контроля сваривания установлена лампа 220 V 75 ватт. После отключения пускателя ПМЕ-211 если лампа горит, значит произошла сварка двух жил кабеля.

При подключении обязательно соблюдать правильную последовательность подключения. Первым заземляется одна поврежденная жила кабеля. Потом подключается Ре на зажим Х3 аппарата. Подключается N (ноль) на зажим Х2. Автомат А1 выключен и не подает фазу L1 на зажим Х1. Аппарат готов к работе.

Для работы сделать следующее. Включить автомат А1, нажать кнопку «Пуск» и ждать сваривания.

Были проведены несколько попыток сварить жилу силового кабеля с заземленной оболочкой кабеля. Положительный результат получался не всегда.

При прожигании нужно помнить о пожарной безопасности и электробезопасности.

Прибор собран в корпусе старого компьютера. Вес 15 кг.

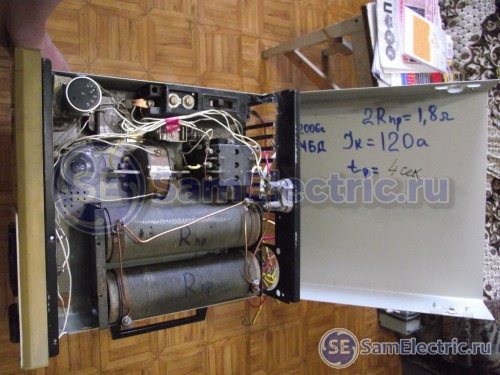

Фото прибора для сваривания жил в электрическом кабеле

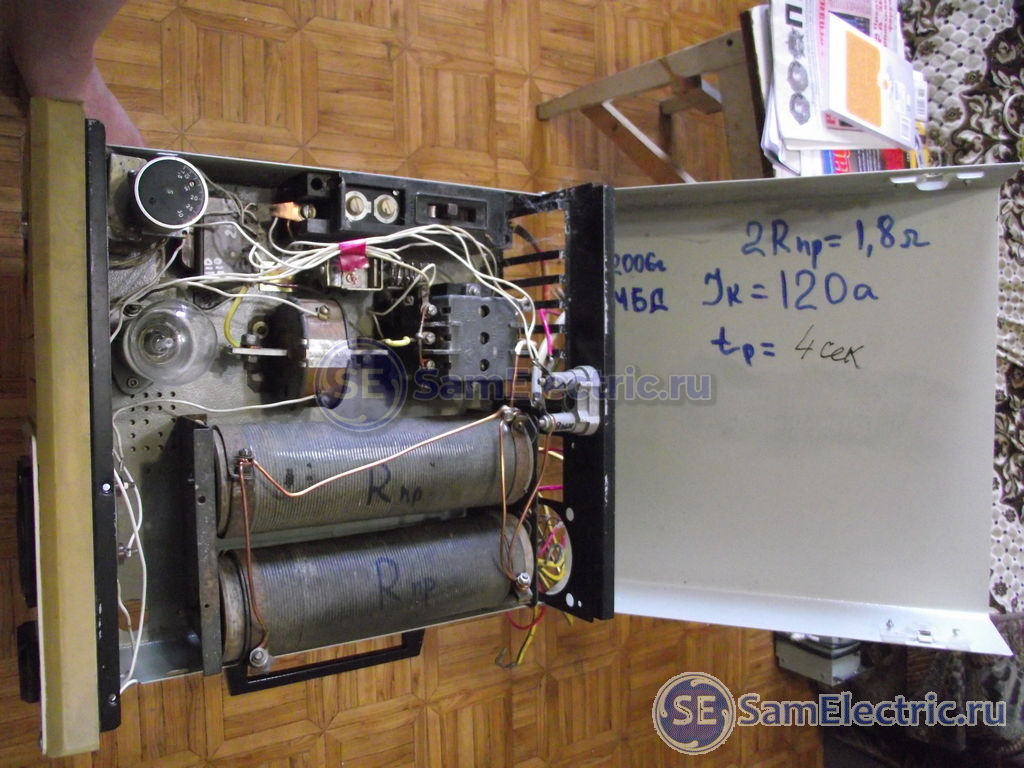

Фото прибора для сваривания жил в электрическом кабеле

Теперь, когда место пробоя четко обозначено, можно легко найти это место и заменить поврежденный участок кабеля.

Фото автора со своим изобретением:

 Марченко  Борис Данилович

Автор Марченко Борис Данилович

Голосование за статьи конкурса начнется 1 июня, а пока задавайте вопросы автору.
