Электродрель, ремонт своими руками
Вторая статья летнего конкурса. На этот раз автор известен постоянным читателям блога. Это – Алексей Сидоркин, который уже участвовал в первом конкурсе со статьёй про самодельное реле времени.
Алексей не только автор блога, но активный комментатор. Его дельные комментарии под псевдонимом “Alex S” можно встретить под многими статьями на СамЭлектрике.ру.
Итак, статья Алексея Сидоркина:
Думаю, у каждого человека в жизни происходило не одно событие или случай, которому он никак не смог найти подходящее объяснение, оставаясь секретом на долгое время. Так произошло с моей дрелью.
Этой дрелью Bosch PSB 500 RE мой зять Дмитрий обзавелся в мае 1998 года для обустройства своей новоприобретенной квартиры. По тем временам такой престижный инструмент (мощность 500 Вт, регулировка оборотов, реверс вращения, возможность ударного режима – «перфоратор») в хозяйстве был не у каждого. Покупка вызывала тихую зависть – у меня была простая советская дрель без всяких «наворотов». Дрель Bosch отдала моя дочь позже после трагической гибели зятя во время ДТП в 2002 году.
Подписывайтесь! Там тоже интересно!
Конечно, моя эксплуатация инструмента не была «каждый день с утра до вечера», дрель использовалась по бытовой необходимости, как и в большинстве обычных семей, плюс летний сезон на даче.

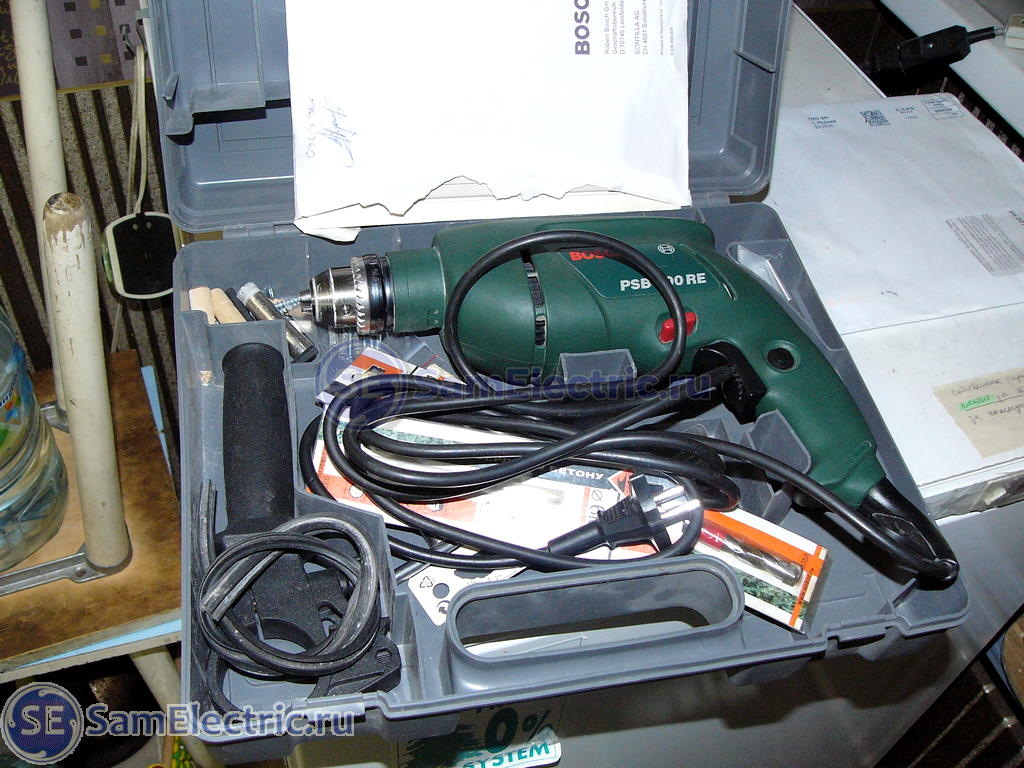

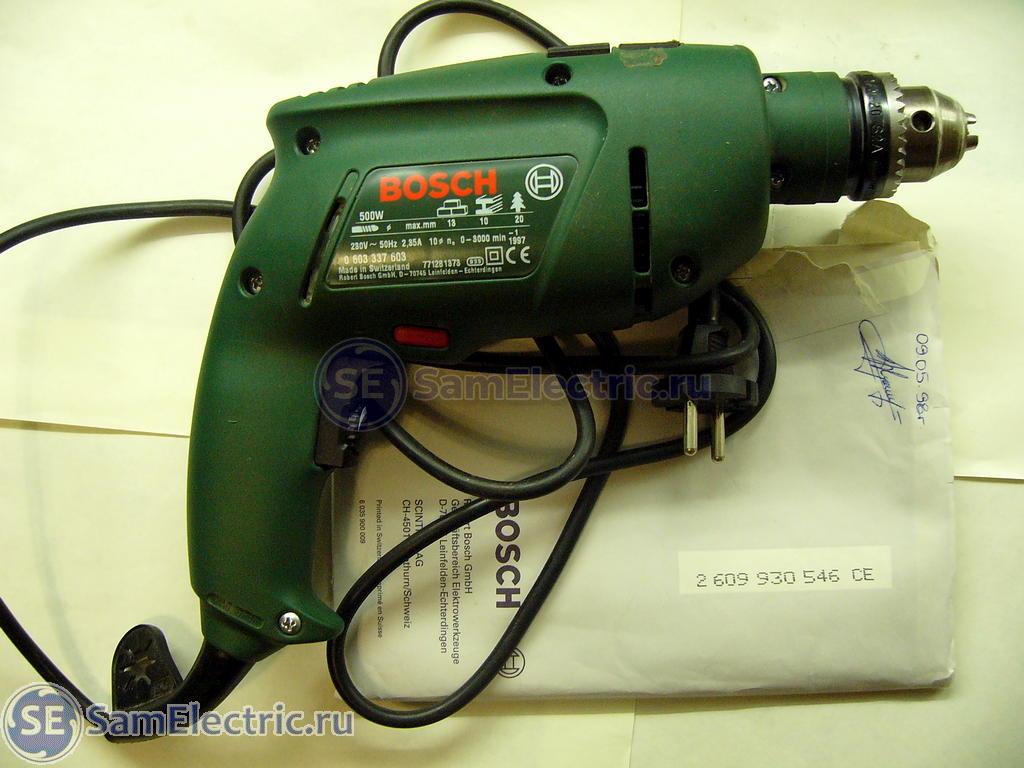

Рис.1. Общий вид дрели BoschPSB 500 RE.
Дрель работала исправно, успешно выполняя все свои опции и функции…, и вдруг лет 5-6 назад перестал «слушаться» регулятор скорости оборотов – при любом положении/уставке колесика/маховичка регулятора при нажатии на курок дрель сразу давала полные обороты безо всякой плавности. Первое, что пришло в голову, почему нет малых оборотов – «сгорела» схема регулировки оборотов дрели. Но к тому времени в хозяйстве появились другие инструменты, включая шуруповерт и еще одну дрель в деревне, и работа дрели Bosch в режиме малых оборотов была не столь актуальна, руки до устранения неисправности так и не доходили.
Совсем недавно пришлось аккуратно поработать дрелью, и ее высокие обороты оказались очень некстати, а других инструментов с патроном под рукой не оказалось. Неподалеку от дома есть мастерская по ремонту бытовой техники. Мне там сказали, что регулятор оборотов (далее РО) для дрели Bosch только «под заказ», ждать не менее 2-х месяцев, стоимость работы 500 рублей.
Я решил разобраться самостоятельно, как-никак наладчик энергетического оборудования [1], хоть и на пенсии.
Сам наладчик, а пошел в мастерскую? Если срочно, да за пару сотен (раньше это называлось «за бутылку»), то и нет смысла «расчехлять свою винтовку», другим тоже надо давать жить.
(Прим.автора)
Вскрыл дрель, отсоединил РО (два электроконтакта разъёмные ножевого типа, два «под винт» и один шуруп крепления силового провода – рис. 2).

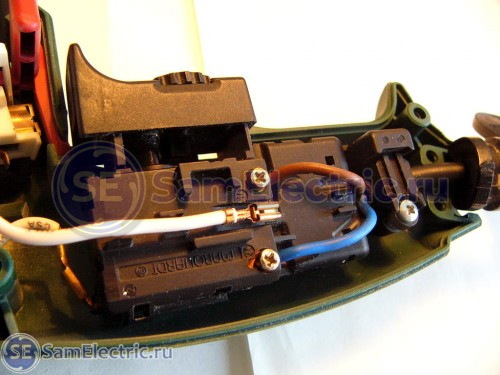

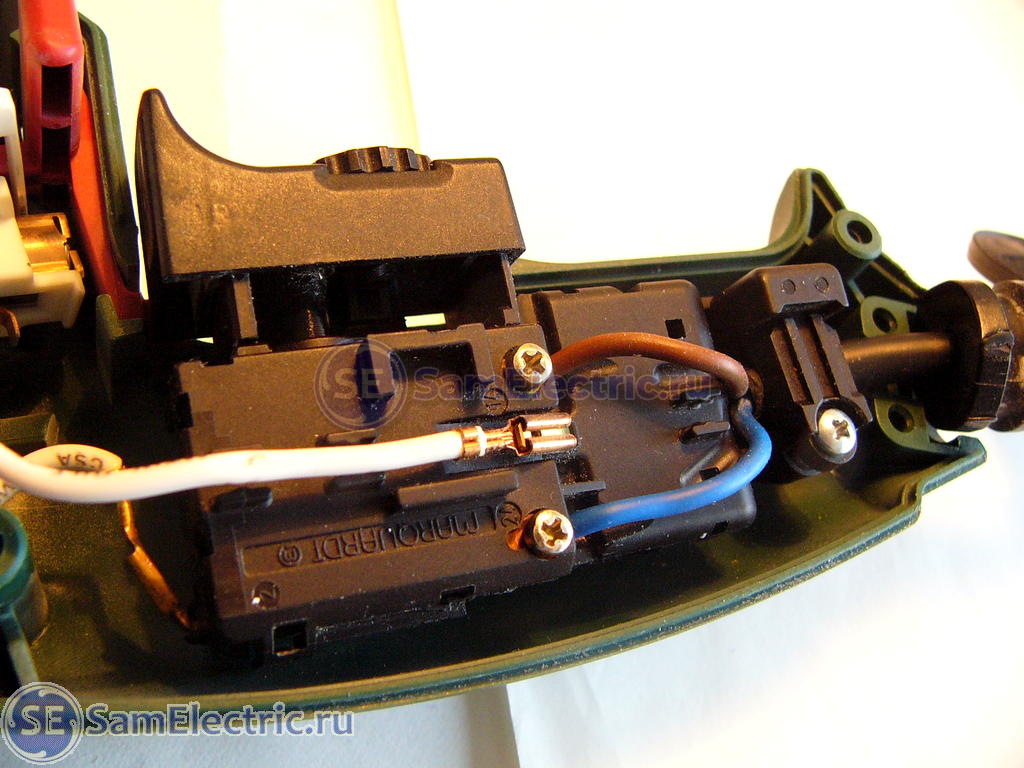

Рис. 2. Подсоединение регулятора оборотов в дрели.
Регулятор оборотов дрели представляет собой отдельный узел. На рис.3 практически в натуральную величину две половинки (крышка и корпус) уже вскрытого РО, материал – пластик, между собой половинки фиксируются «на защелках».

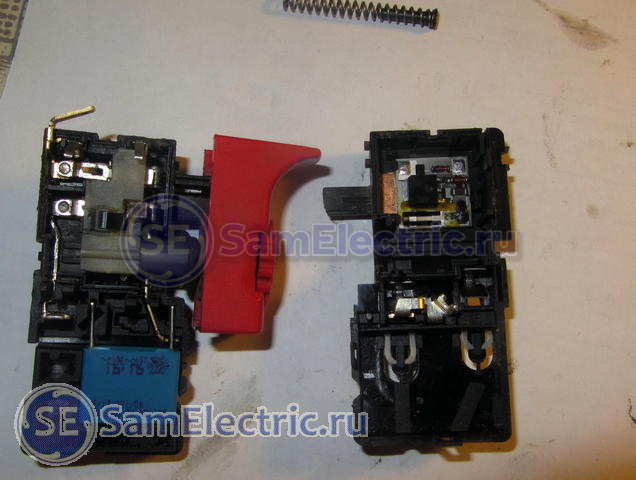

Рис. 3. Регулятор оборотов дрели со снятой крышкой

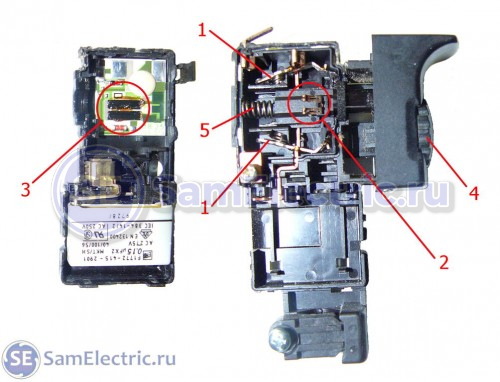

На рис.3 обозначены: 1 – контактная группа; 2 – скользящие контакты; 3 – резисторные полоски; 4 – маховичок регулировочного винта; 5 – возвратно-отжимная пружина курка.
В корпусе регулятора оборотов для дрели размещены контактная группа 1 и скользящие контакты 2 в виде двух пружинных пластиночек, приводимых в движение по нажатию курка и приходящих в исходное положение под воздействием возвратно-отжимной пружины 5.
В крышке располагаются конденсатор (внизу) и плата (вверху) с элементами электроники и двумя резисторными полосками 3, по которым при нажимании курка скользят контакты 2 для плавного изменения оборотов инструмента. На резисторные полоски нанесена специальная смазка для защиты полосок, снижения трения и предотвращения искрения скользящих контактов.
Регулировочный винт с маховичком 4 на курке ограничивает глубину нажатия курка и расстояние/длину скольжения контактов 2 по резисторным полоскам 3, определяя тем самым диапазон регулирования и максимальные обороты дрели. Если регулировочный винт вывернут полностью, то курок при полном нажатии замыкает контактную группу на прямое включение двигателя дрели, минуя электронные регулировочные элементы, и двигатель работает на максимально возможных оборотах (3000 об/мин).
Схема регулятора оборотов дрели практически идентична схеме поворотного диммера. Различия есть только в конструкции и габаритах.
В объем моих работ вошла проверка четкости работы курка при нажатии, взаимодействия частей контактной группы, вращения регулировочного винта, выравнивание распределения смазки на резисторных полосках, очистка доступных мест от накопившейся пыли-грязи. Никаких неполадок, неисправностей или подозрительных моментов обнаружено не было. Иными словами – провел небольшую ревизию, после чего собрал дрель, включил и… заработал регулятор оборотов, как ни в чем не бывало!
Таким образом, ремонт регулятора оборотов дрели Бош свелся к банальной чистке!
Много можно было делать предположений относительно причин временного недуга дрели – от удара или незамеченного падения инструмента до неполадок в элементах электроники. Однако анализ ситуации все же склоняет к нарушению работы пары «скользящие контакты – резисторные полоски» по непонятной причине, достаточно, чтобы просто попала соринка (частица) под один из скользящих контактов – и всё, регулировки не будет. За это же говорит и включение инструмента сразу на полные обороты, что возможно только при срабатывании контактной группы.
Но, что ни говори, а получается, что инструмент оказался сам электрик и отремонтировал сам себя!
Вопрос от читателя
Мне на почту обратился читатель Александр, с такой просьбой:
Добрый вечер. Наткнулся на ваш блог, где вы ремонтируете дрель Bosch. У меня подобная проблема, только к электронике я отношения не имею почти никакого. По глупости разобрал курок дрели bosch gsb 1600 RE. Все работало до этого замечательно, кое-как собрал, теперь плавный пуск не работает. Возможно не в той последовательности и не туда вставляю запчасти. Прилагаю фото разобранного. Надеюсь на помощь, дрель хорошая.
Фото разобранной кнопки дрели Bosch:
Ремонт дрели Bosch. Разобранный курок – кнопка с регулятором оборотов.

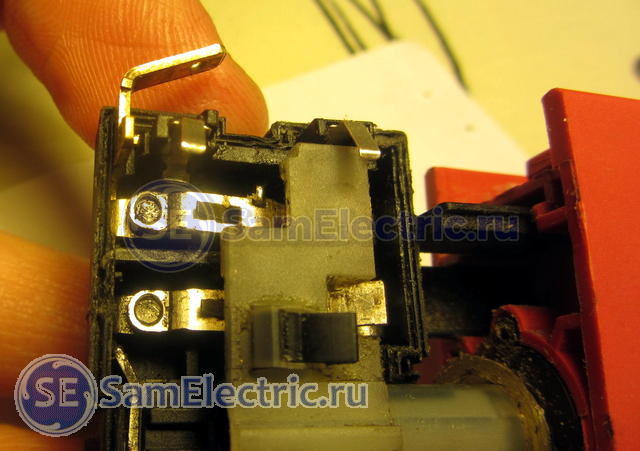

Ремонт дрели Bosch. Разобранный курок – кнопка
Не знаю, как помочь читателю. Может, кто-то поделится опытом?
