Плакаты по технике безопасности. Часть 1

Плакаты по безопасности

Плакаты по электробезопасности

Сегодня публикую плакаты по электробезопасности, которые нашёл у себя в закромах. Авторские права – у издательства СОУЭЛО.

Для чего нужны плакаты? В отличие от книг, на плакатах наглядно и доходчиво, но в то же время кратко и интересно представлена информация, изложенная в книгах. Плакаты можно использовать для того, чтобы освежить в памяти нужные сведения, для учебы персонала, да и просто для создания рабочей обстановки.

Однако, не нужно думать, что плакаты по безопасности способны полностью заменить книги. Например, для электрика это ПУЭ (Правила Устройства Электроустановок). Эту книгу, а также многие другие, можно свободно скачать на блоге СамЭлектрик.ру со страницы Скачать.

Плакатов много (более 100), в этой статье примерно половина, все их можно скачать в конце этой статьи. Остальные плакаты по безопасности, которые не вошли в эту часть – во второй части.

Все плакаты в хорошем качестве, годном для печати на качественном цветном принтере. Поэтому и размер файлов большой (до 4Мб). Лучше всего напечатать плакаты в типографии.

Несколько плакатов выкладываю на обозрение. Естественно, в первую очередь – те, которые соответствуют теме моего блога – Электробезопасность. В конце статьи будет ссылка, чтобы скачать бесплатно плакаты по электробезопасности в хорошем качестве.

Тем, кто интересуется темой глубже, либо собирается сдавать экзамен по электробезопасности (на группу допуска), советую также посетить страницы Билеты с ответами по электробезопасности и Вопросы к экзамену по электробезопасности (часть 2). Там же можно свободно скачать необходимые для подготовке к экзамену книги.

Напоминаю, что все картинки, которые есть у меня на блоге, можно приблизить, просто клацнув по ним мышкой.

Ну а я немного прокомментирую плакаты, которые будут на обозрении.

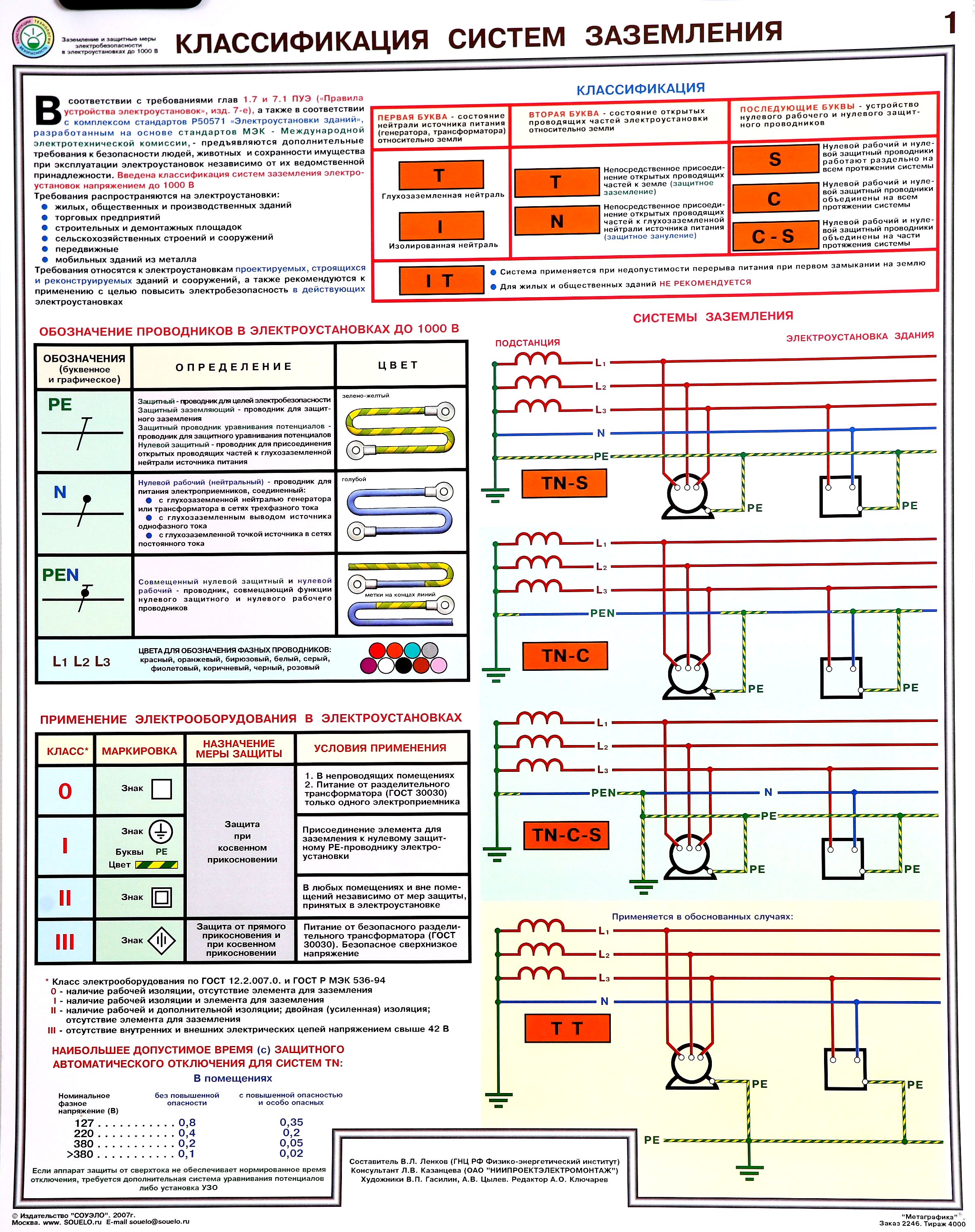

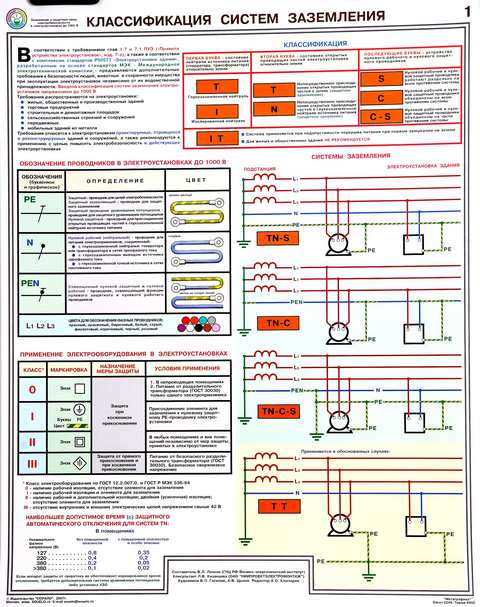

Плакат Классификация систем заземления

Если вы хотите подробнее узнать от системах заземления, их схемах и отличиях – перейдите по ссылке на другую мою статью.

Классификация Систем Заземления-1

Классификация Систем Заземления-1

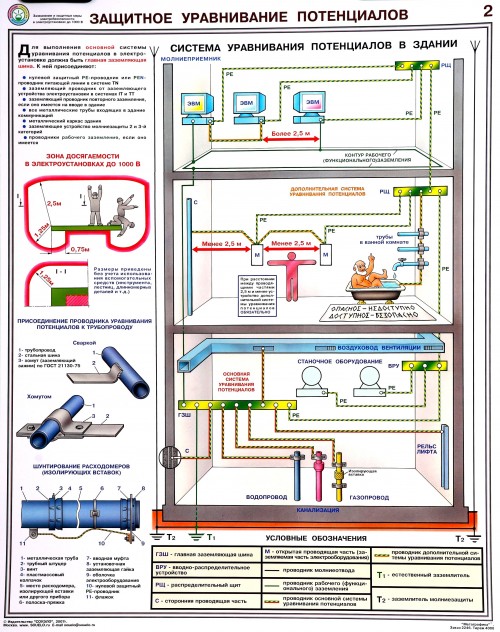

Плакат Защитное уравнивание потенциалов

Плакат по электробезопасности. Защитное Уравнивание Потенциалов-2

Плакат по электробезопасности. Защитное Уравнивание Потенциалов-2

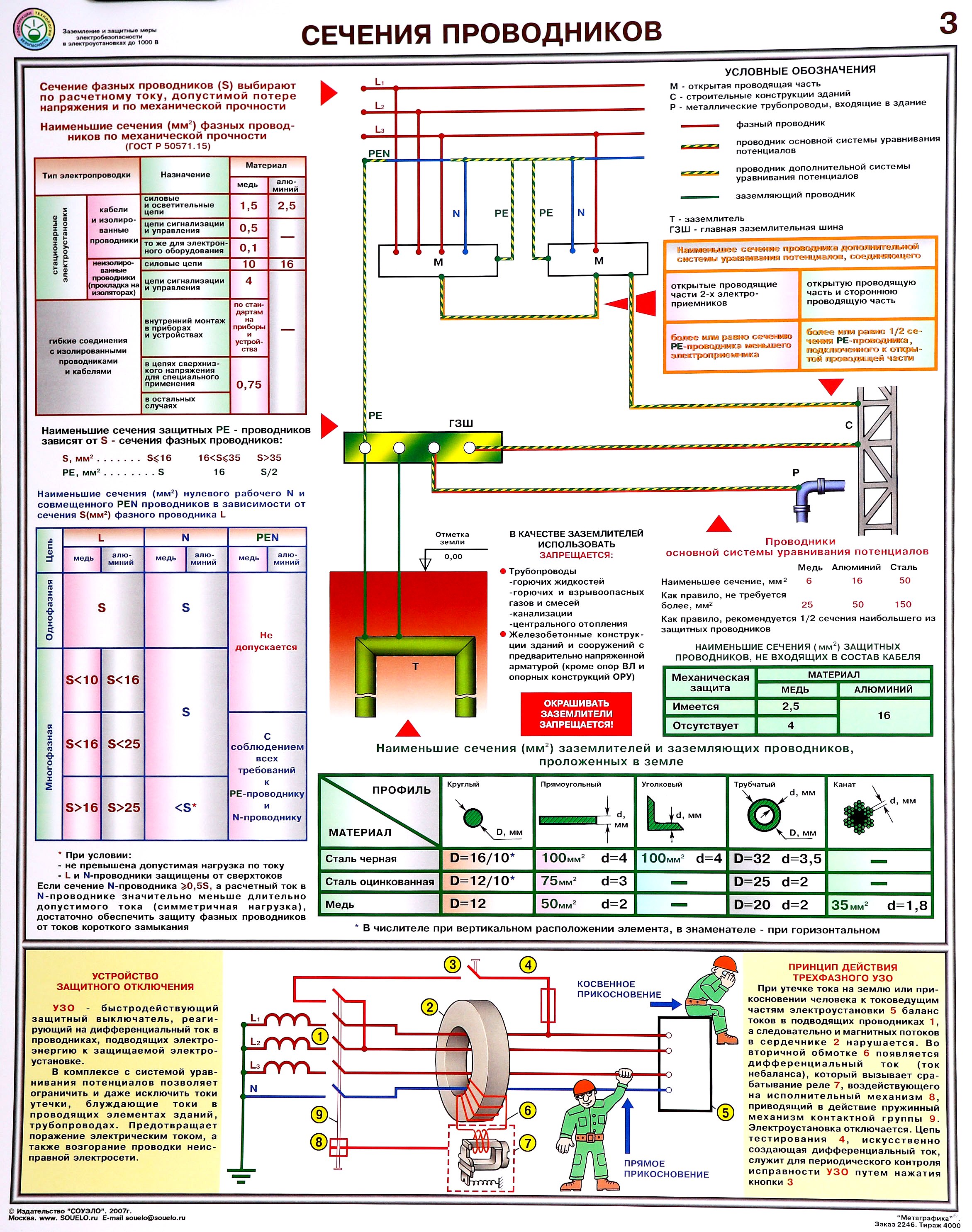

Плакат Сечения проводников

Плакат по электробезопасности. Сечения Проводников-3

Плакат по электробезопасности. Сечения Проводников-3

В плакате указаны сечения фазных проводников, проводов нейтрали, и защитных проводников. Например, сечение фазного проводника (и, естественно, нейтрального, ведь первый закон Кирхгофа никто не отменял) в силовых и осветительных сетях должно быть не менее 1,5 мм². Это есть и в ПУЭ, но для любителей подключать дополнительные розетки проводками 0,75 мм² на плакате будет нагляднее.

Сечение защитного провода PE в однофазной сети должно быть равно сечению фазного провода. А в трёхфазной – может быть меньше.

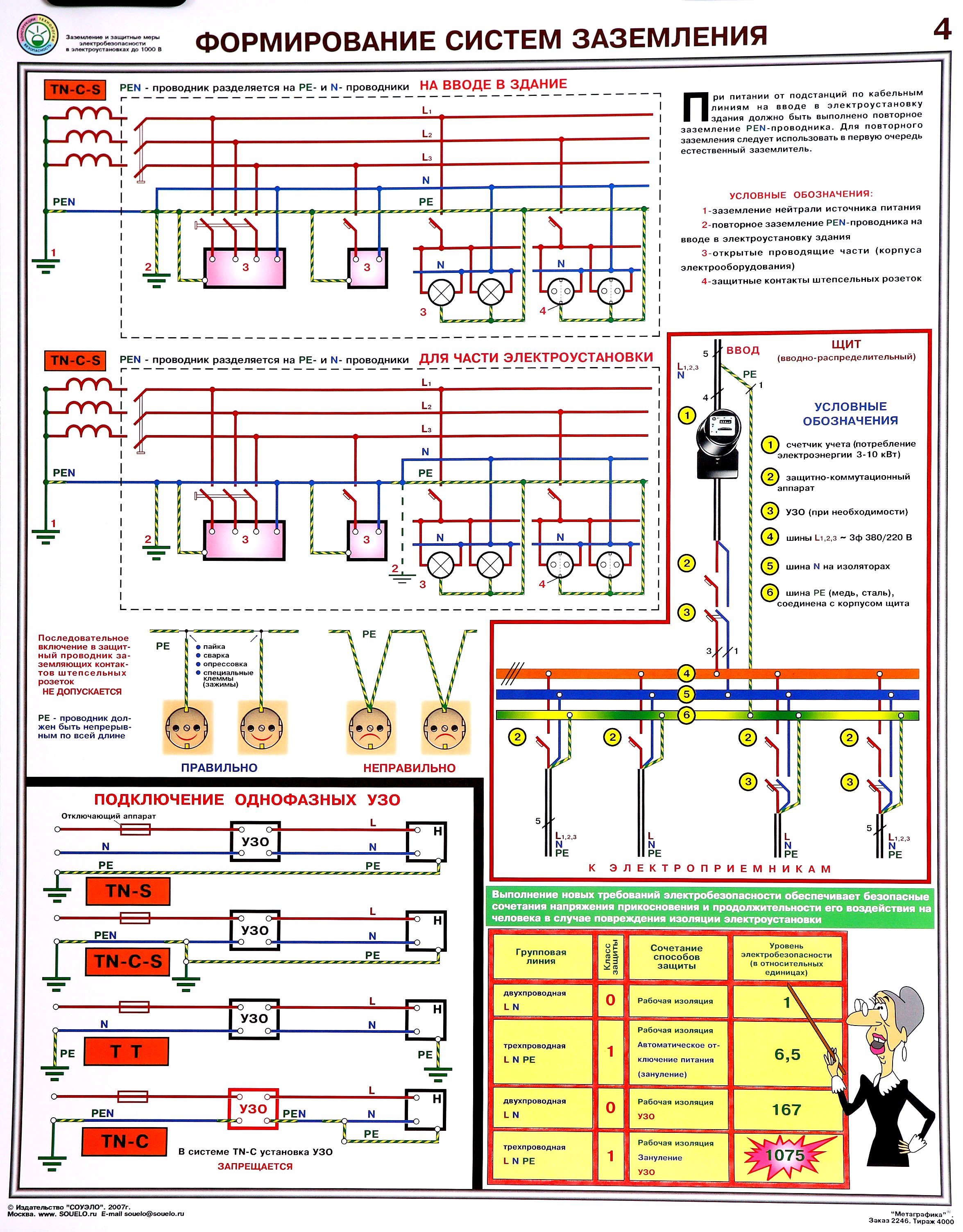

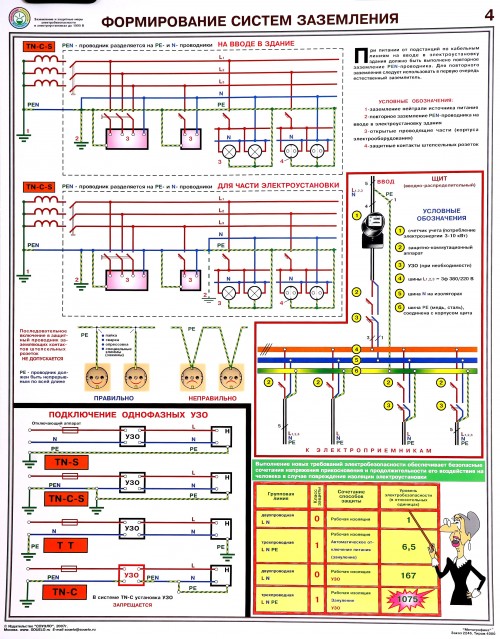

Плакат Формирование систем заземления

Плакат по электробезопасности. Формирование Систем Заземления-4

Плакат по электробезопасности. Формирование Систем Заземления-4

Самый информативный плакат. Тут изложена половина ПУЭ. У того, кто изучит этот плакат, 99% вопросов по устройству электропроводки отпадёт.

Напоминаю ещё раз, плакаты не заменяют, а дополняют ПУЭ и другую нормативную и учебную литературу.

А как распечатать такие плакаты на нескольких листах А4 – я подробно расписал в статье про то, как распечатать большую схему или чертёж, или плакат.



Скачать плакаты по технике безопасности:

Полный список плакатов первой части:

Вторая часть – здесь.

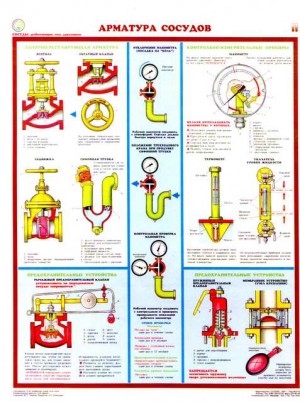

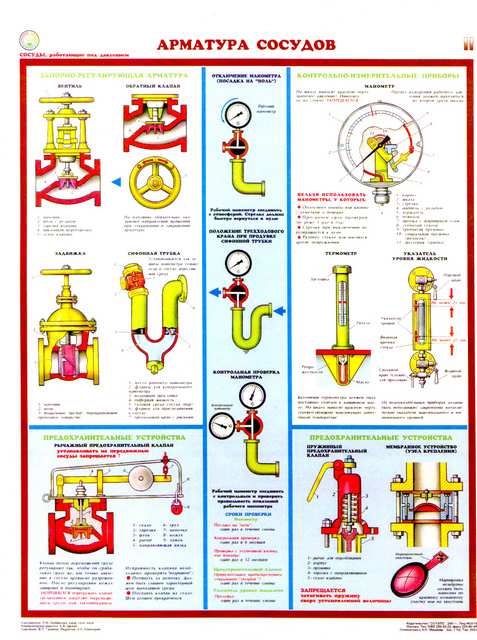

  • Арматура Сосудов-2 – Плакат по технике безопасности.jpg

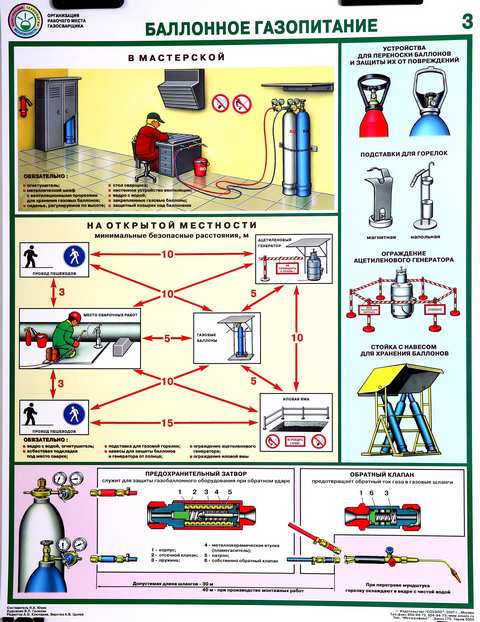

  • Балонное Газопитание-3 – Плакат по технике безопасности.jpg

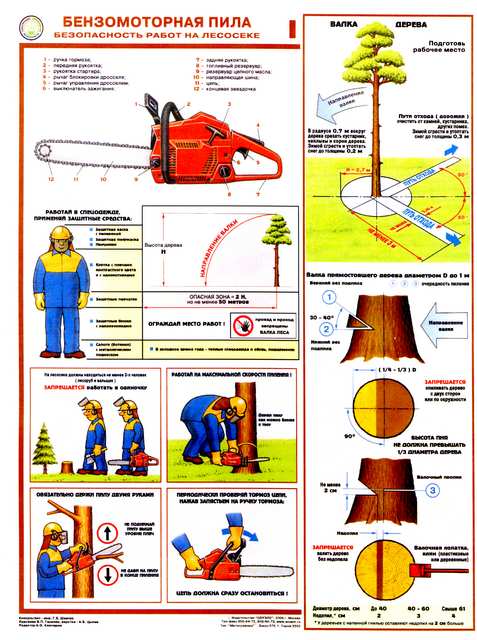

  • Бензомоторная Пила-1 – Плакат по технике безопасности.jpg
  • Бензомоторная Пила-2 – Плакат по технике безопасности.jpg

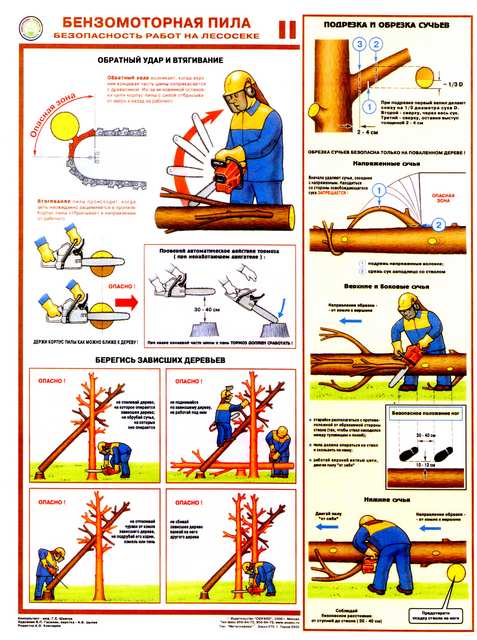

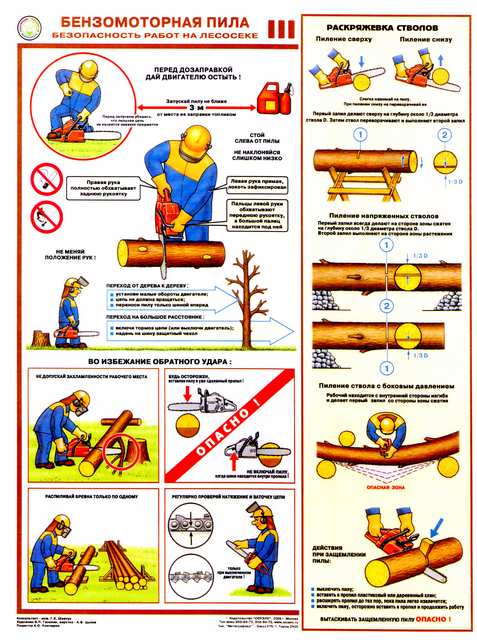

  • Бензомоторная Пила-3 – Плакат по технике безопасности.jpg

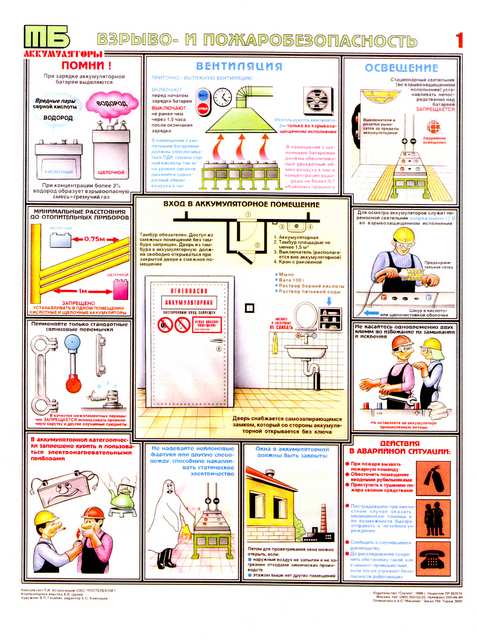

  • Взрыво Пожаро Безопасность-1 – Плакат по технике безопасности.jpg

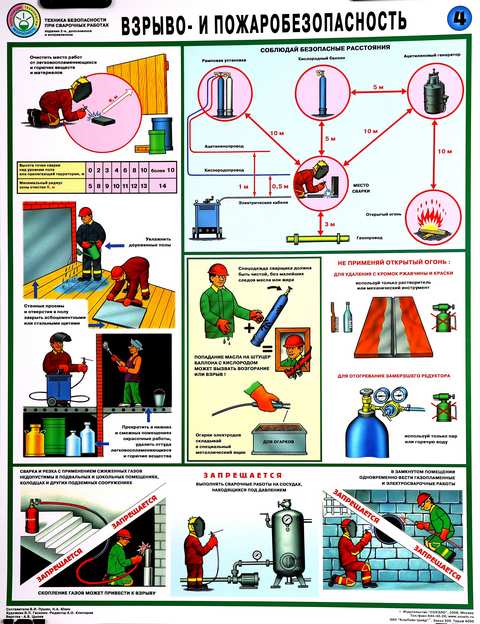

  • Взрыво Пожаро Безопасность-4 – Плакат по технике безопасности.jpg

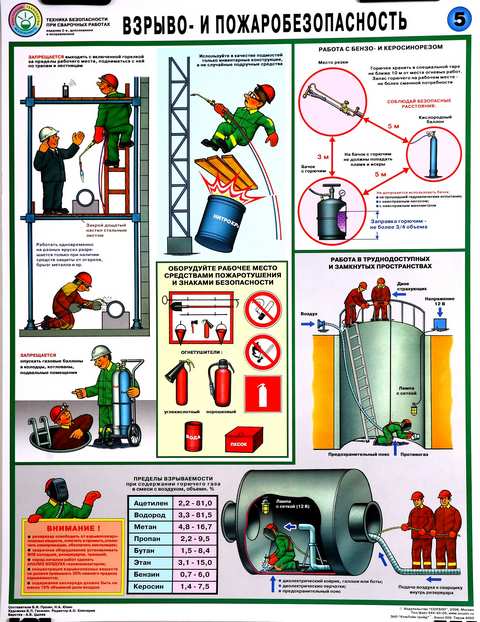

  • Взрыво Пожаро Безопасность-5 – Плакат по технике безопасности.jpg

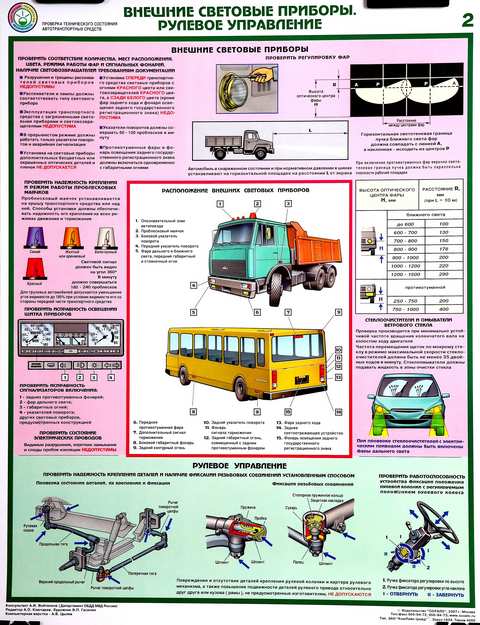

  • Внешние Световые Приборы_Рулевое Управление-2 – Плакат по технике безопасности.jpg

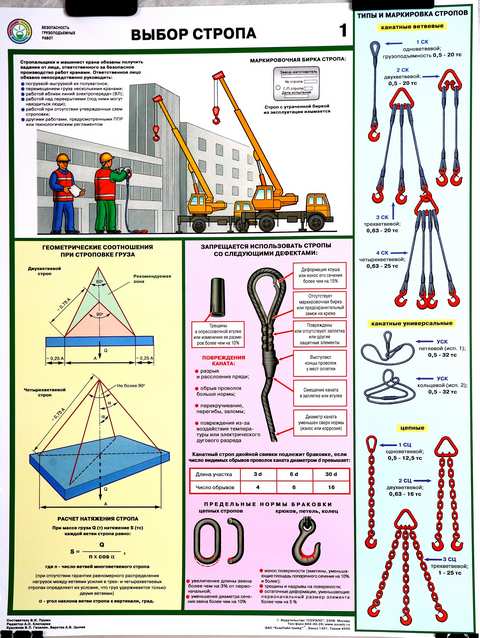

  • Выбор Стропа-1 – Плакат по технике безопасности.jpg

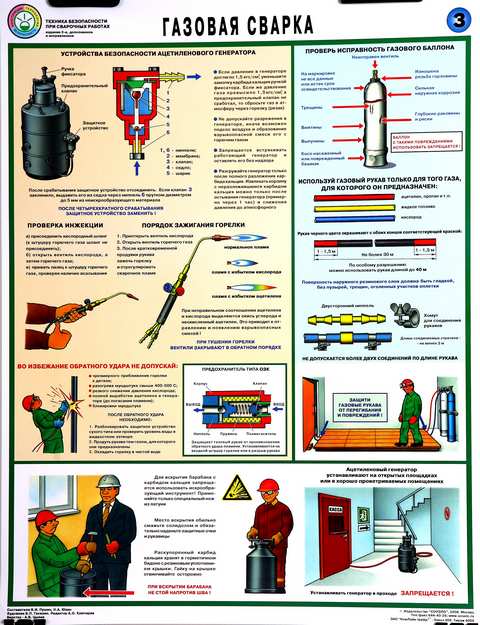

  • Газовая Сварка-3 – Плакат по технике безопасности.jpg

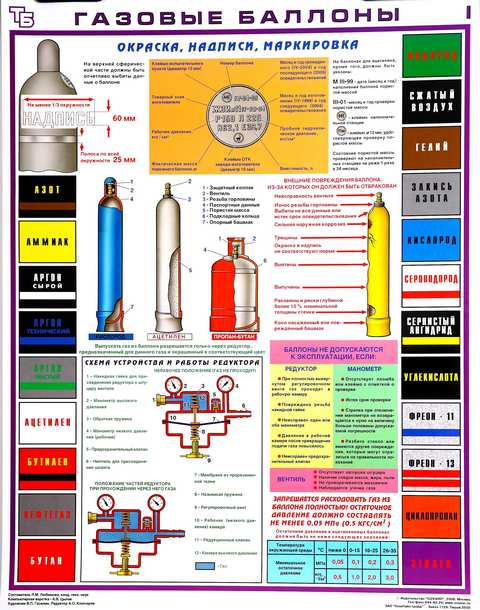

  • Газовые Баллоны-1 – Плакат по технике безопасности.jpg

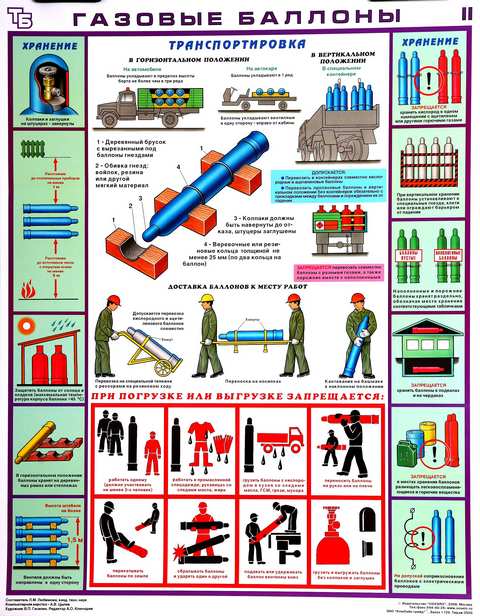

  • Газовые Баллоны-2 – Плакат по технике безопасности.jpg

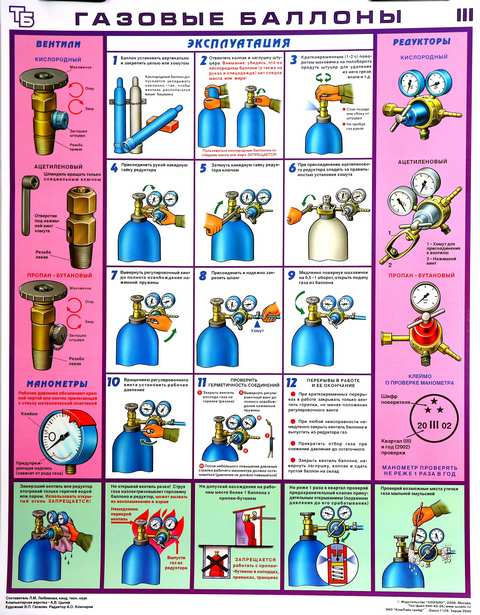

  • Газовые Баллоны-3 – Плакат по технике безопасности.jpg

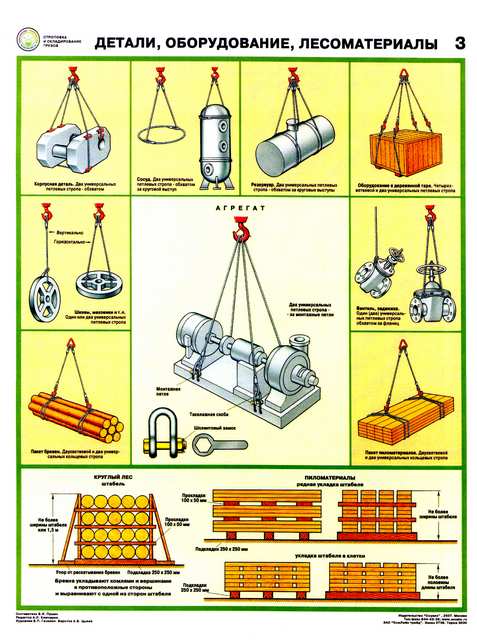

  • Детали Оборудование Лесоматериалы-3 – Плакат по технике безопасности.jpg
  • Долбление Сверление-3 – Плакат по технике безопасности.jpg

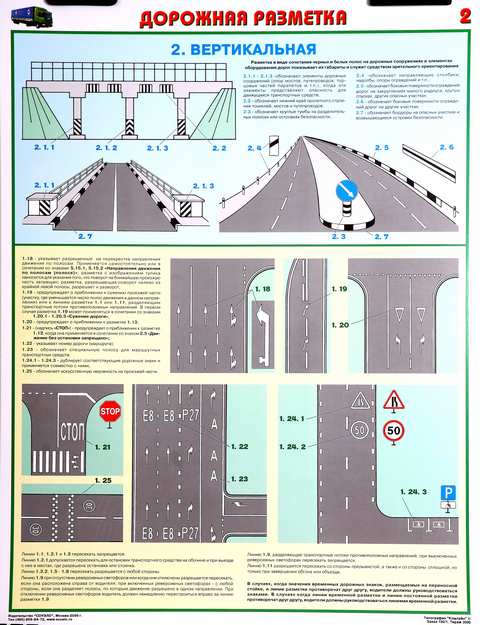

  • Дорожная Разметка Вертикальная-1 – Плакат по технике безопасности.jpg

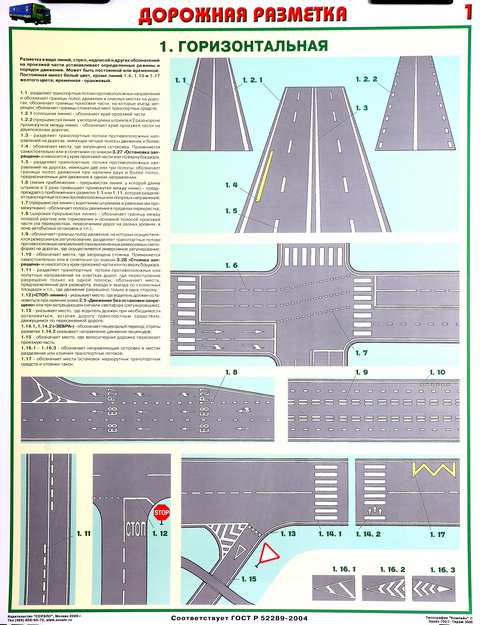

  • Дорожная Разметка Горизонтальная-1 – Плакат по технике безопасности.jpg

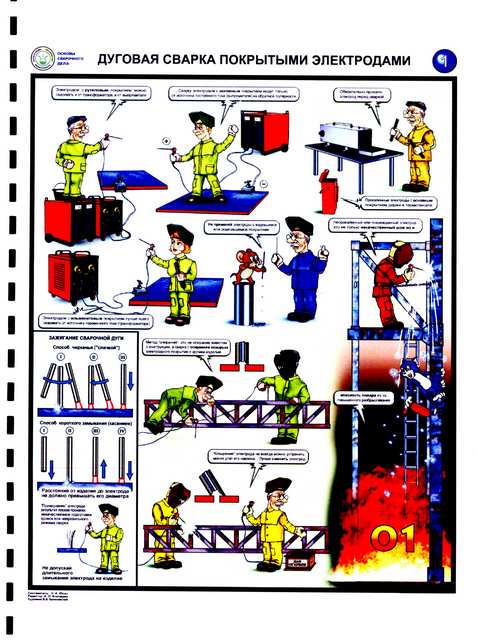

  • Дуговая Сварка Покрытыми Электродами-1 – Плакат по технике безопасности.jpg

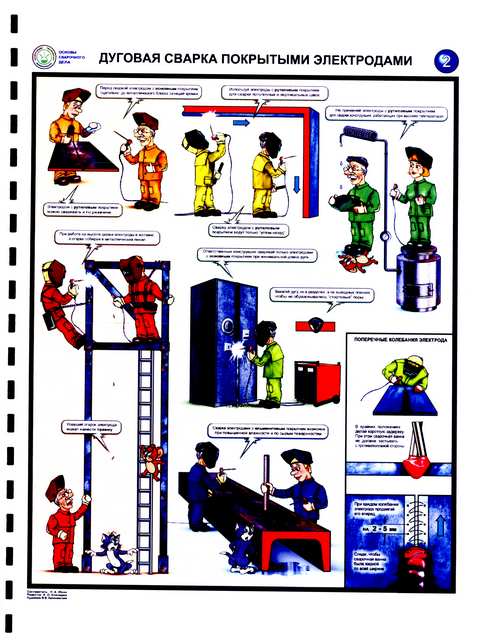

  • Дуговая Сварка Покрытыми Электродами-2 – Плакат по технике безопасности.jpg

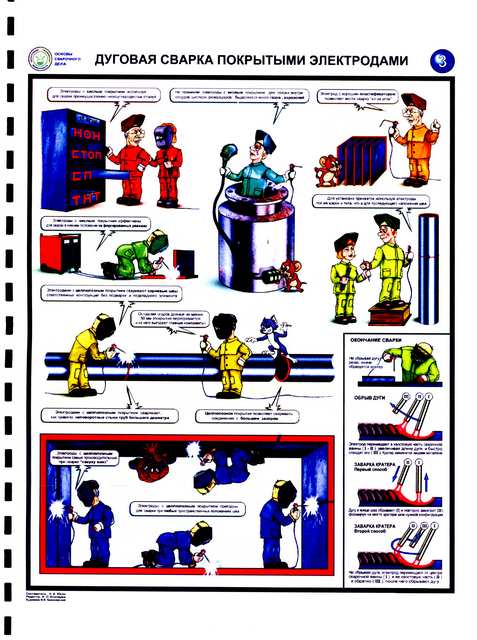

  • Дуговая Сварка Покрытыми Электродами-3 – Плакат по технике безопасности.jpg

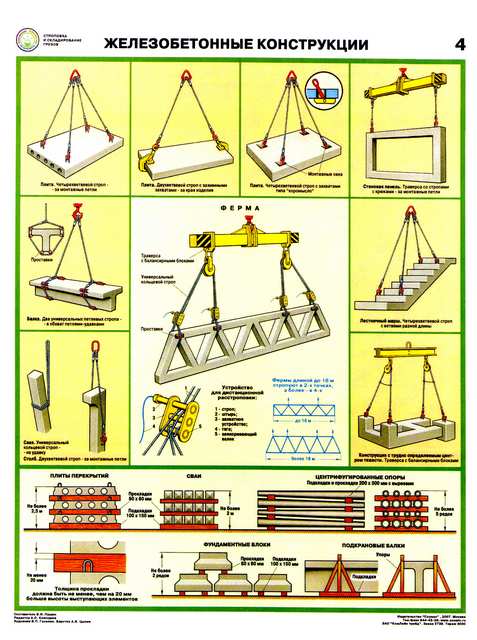

  • Железобетонные Конструкции-4 – Плакат по технике безопасности.jpg
  • Защитное Уравнивание Потенциалов-2 – Плакат по технике безопасности.jpg

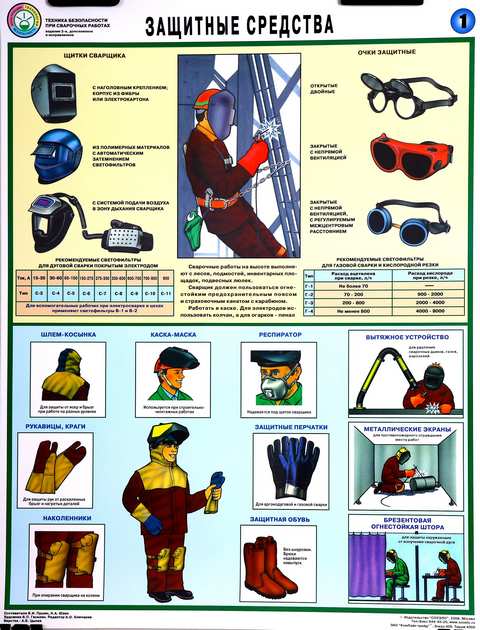

  • Защитные Средства-1 – Плакат по технике безопасности.jpg

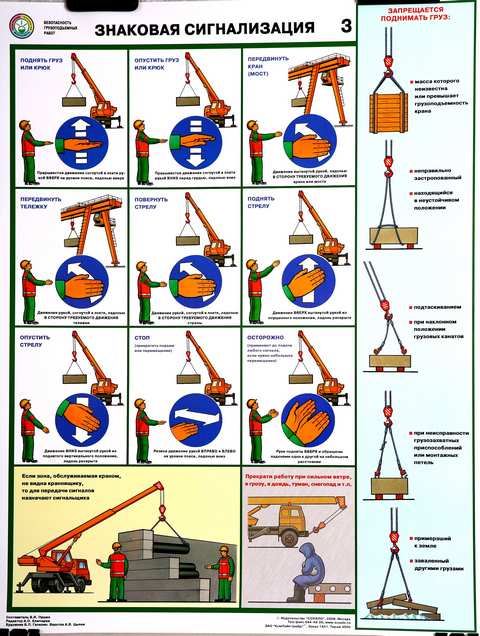

  • Знаковая Сигнализация-3 – Плакат по технике безопасности.jpg
  • Классификация Систем Заземления-1 – Плакат по технике безопасности.jpg

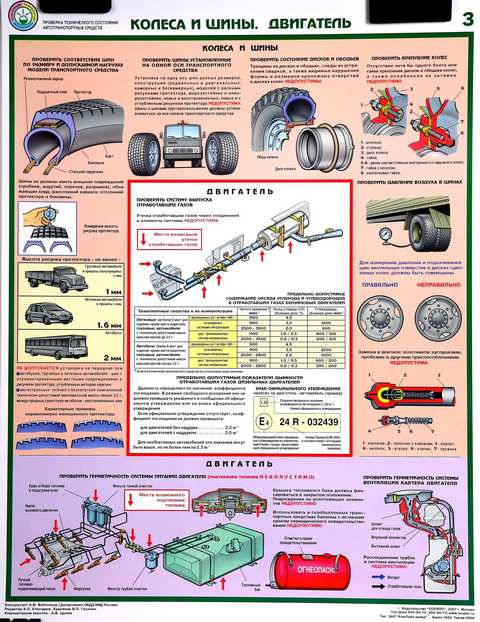

  • Колеса Шины Двигатель-3 – Плакат по технике безопасности.jpg

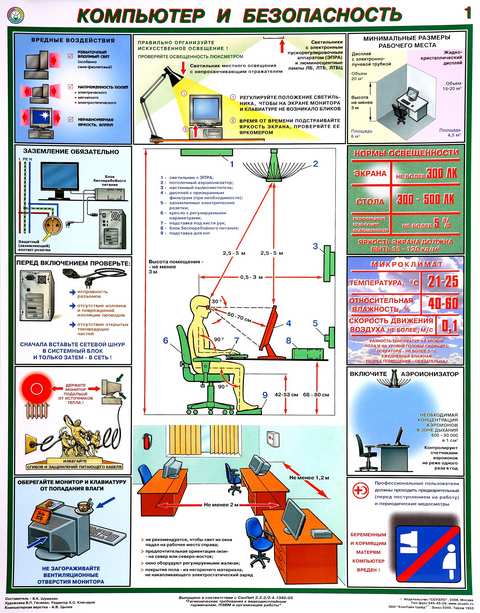

  • Компьютер Безопасность-1 – Плакат по технике безопасности.jpg

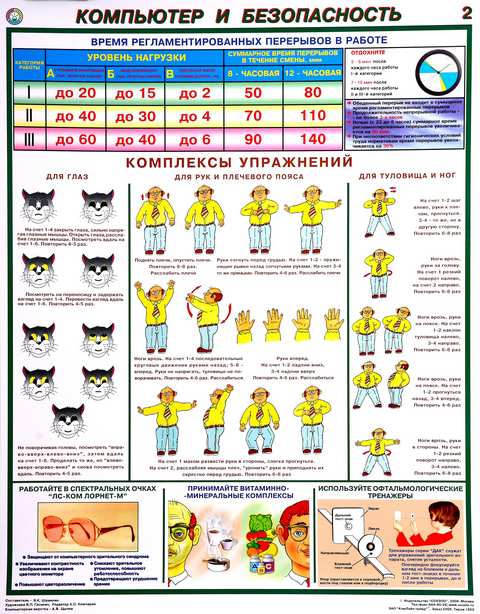

  • Компьютер и Безопасность-2 – Плакат по технике безопасности.jpg

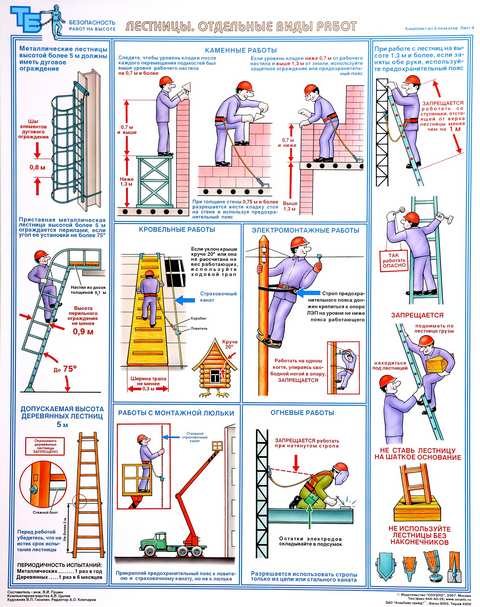

  • Лестницы Отдельные Виды Работ-4 – Плакат по технике безопасности.jpg

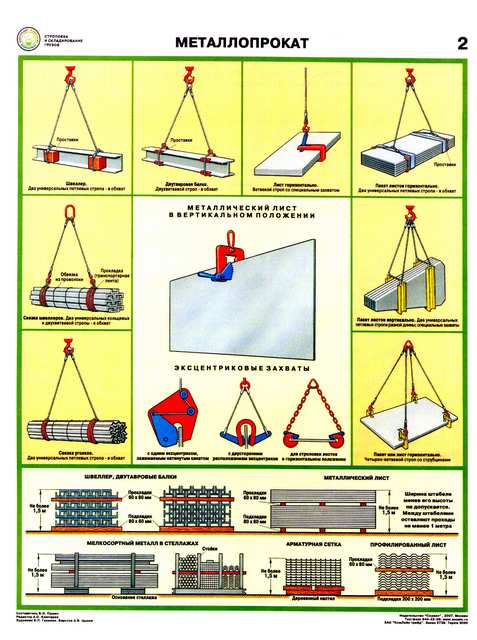

  • Металлопрокат-2 – Плакат по технике безопасности.jpg

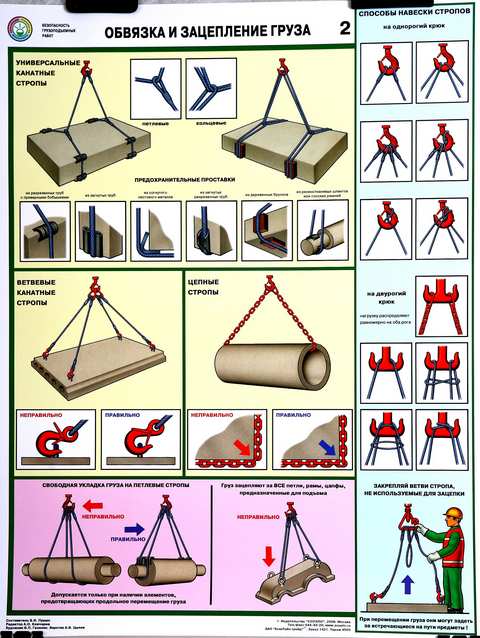

  • Обвязка Зацепление Груза-2 – Плакат по технике безопасности.jpg

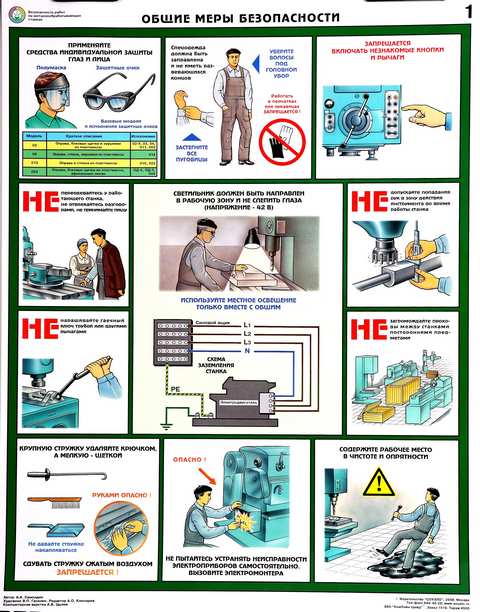

  • Общие Меры Безопасности-1 – Плакат по технике безопасности.jpg

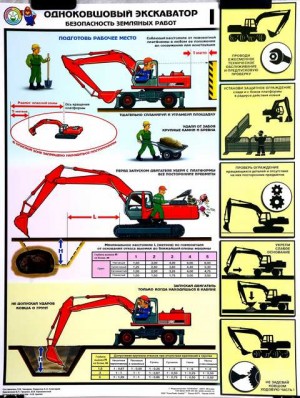

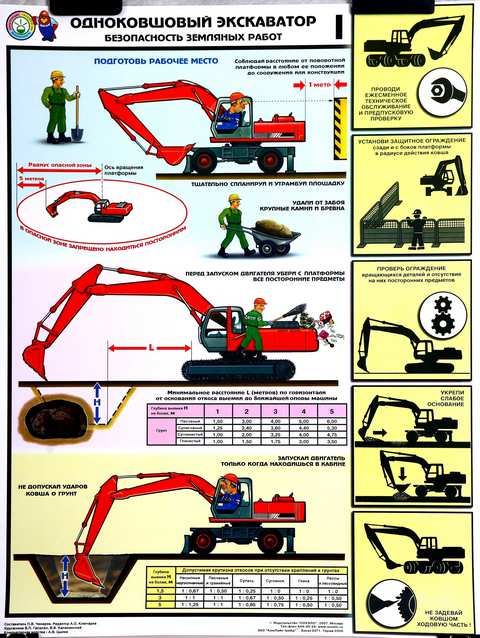

  • Одноковшовый Экскаватор_Безопасность Земляных Работ-1 – Плакат по технике безопасности.jpg

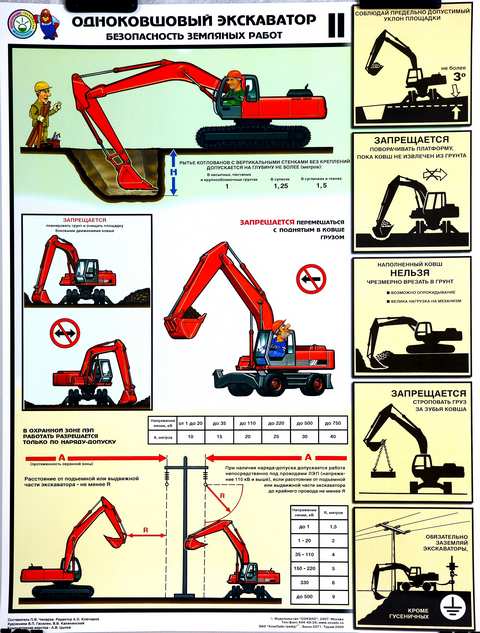

  • Одноковшовый Экскаватор_Безопасность Земляных Работ-2 – Плакат по технике безопасности.jpg

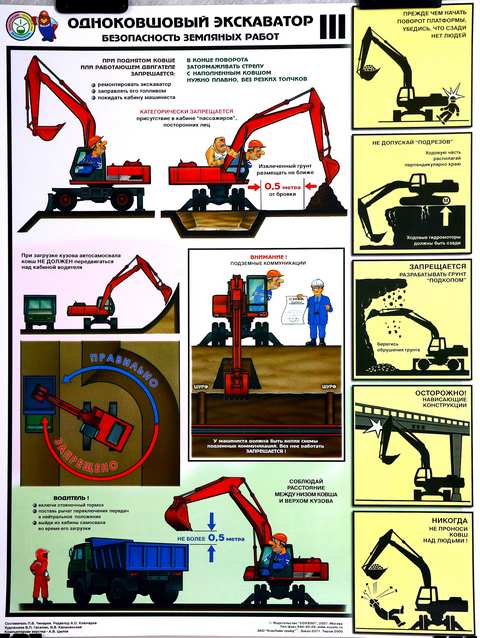

  • Одноковшовый Экскаватор_Безопасность Земляных Работ-3 – Плакат по технике безопасности.jpg

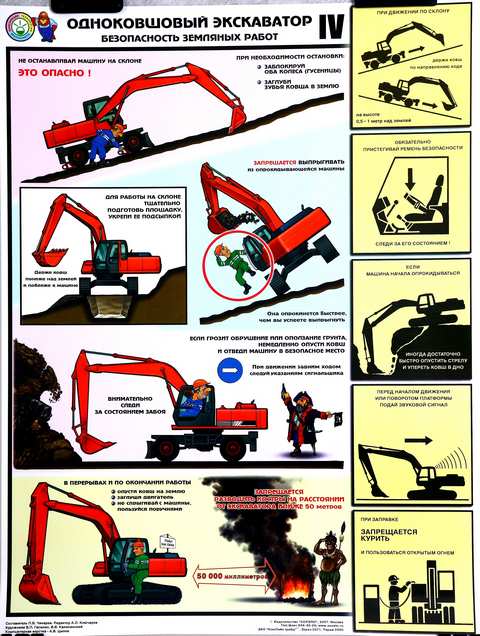

  • Одноковшовый Экскаватор_Безопасность Земляных Работ-4 – Плакат по технике безопасности.jpg

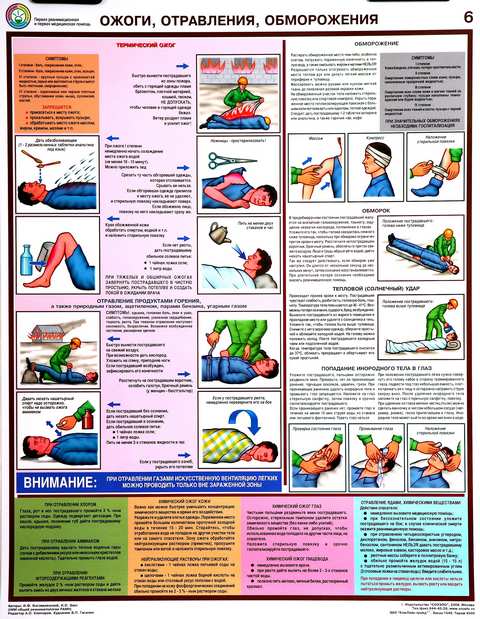

  • Ожоги Отравления Обморожения-6 – Плакат по технике безопасности.jpg

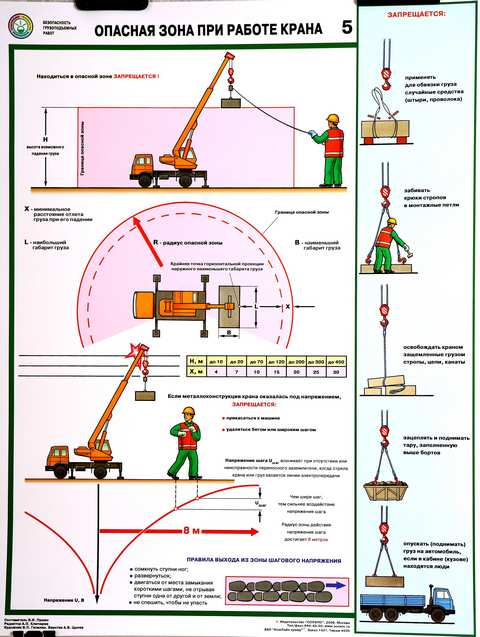

  • Опасная Зона При Работе Крана-5 – Плакат по технике безопасности.jpg

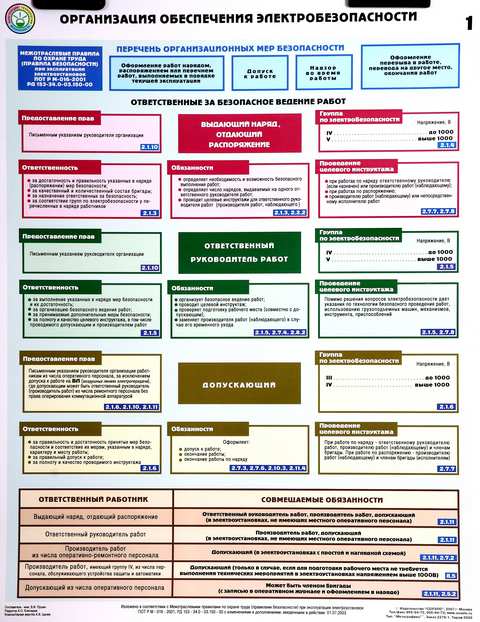

  • Организация Обеспечения Электробезопасности-1 – Плакат по технике безопасности.jpg

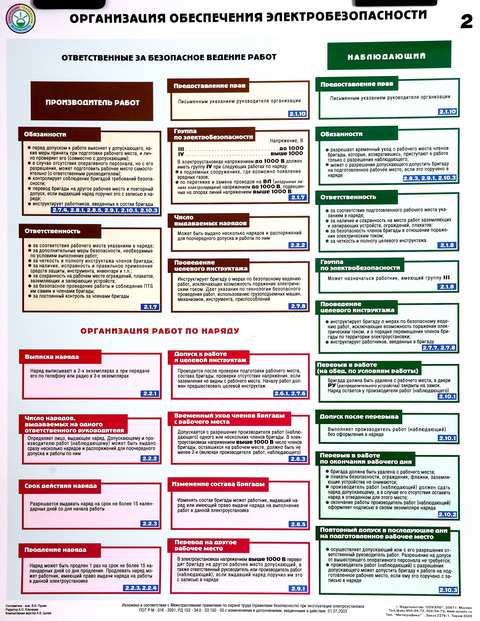

  • Организация Обеспечения Электробезопасности-2 – Плакат по технике безопасности.jpg

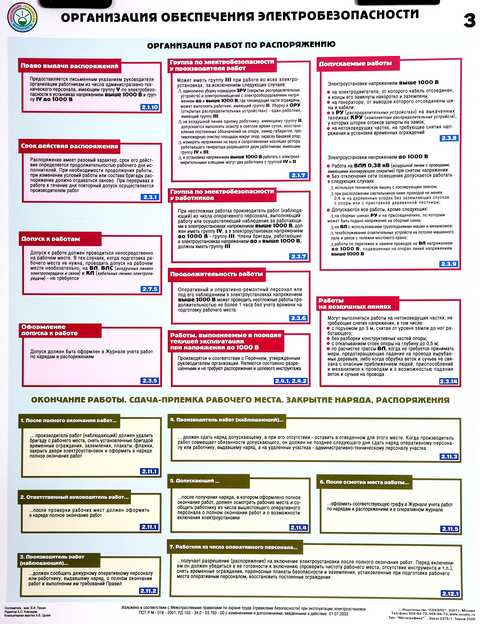

  • Организация Обеспечения Электробезопасности-3 – Плакат по технике безопасности.jpg

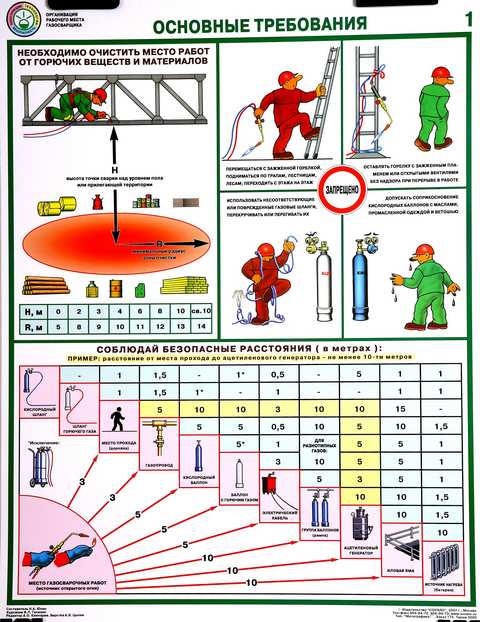

  • Основные Требования-1 – Плакат по технике безопасности.jpg

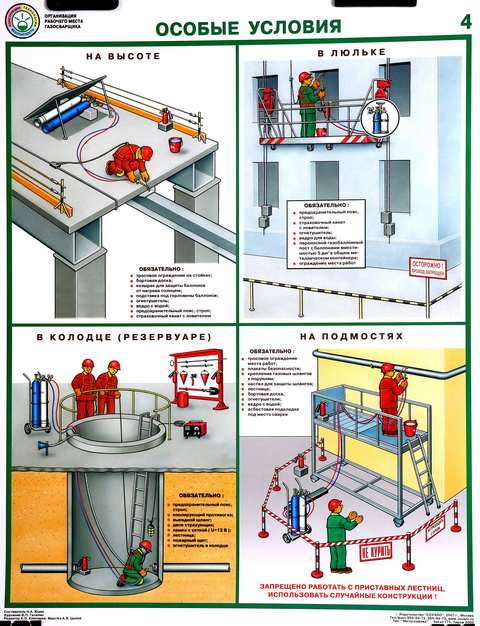

  • Особые Условия-4 – Плакат по технике безопасности.jpg

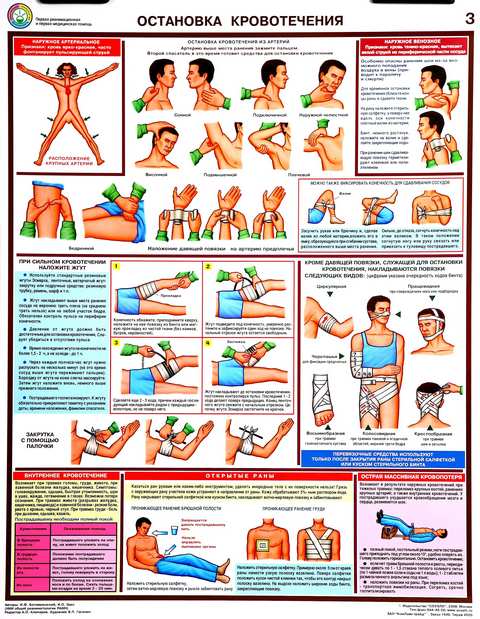

  • Остановка Кровотечения-3 – Плакат по технике безопасности.jpg

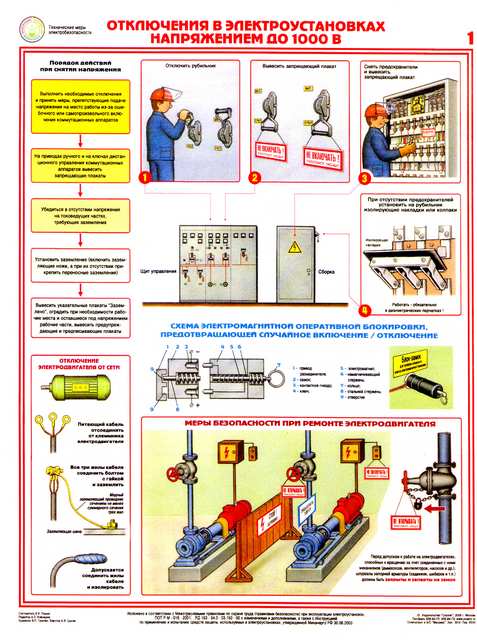

  • Отключения Электроустановках Напряжением Выше 1000В-1 – Плакат по технике безопасности.jpg

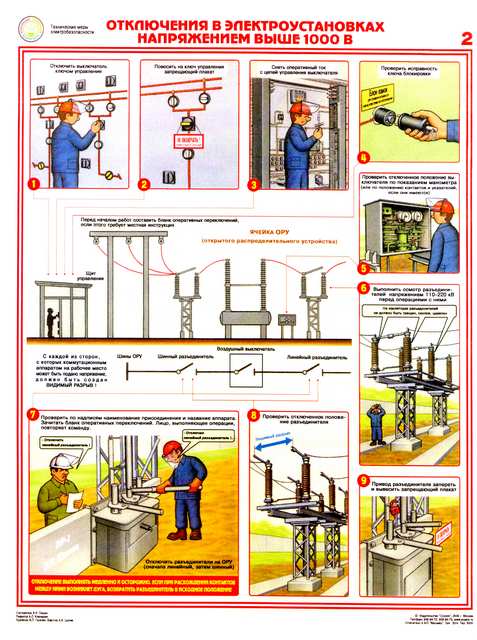

  • Отключения Электроустановках Напряжением Выше 1000В-2 – Плакат по технике безопасности.jpg

Картинки-миниатюры плакатов по технике безопасности, часть 1:

В конце статьи можно скачать плакаты в качестве, пригодном для печати на большом формате.































































































Перейти ко второй части плакатов.



Ссылка на скачивание.

Перейдите по ссылке, все плакаты в максимальном качестве можно будет скачать с Гугл-драйва.

Для качественной печати советую обратиться в полиграфическую фирму, либо распечатать на нескольких страницах А4.
