Пример заземления в частном доме
Заземление – тема насколько сложная, настолько и простая. Недаром вопросы заземления вызывают множество споров на электрических сайтах и форумах.
Попробуем разобраться, что к чему в этой теме. Выскажу своё мнение, которое иногда будет непопулярным. Кому нужна официальная трактовка – читайте ПУЭ (пункт 1.7). Также в интернете много сайтов и форумов, где подробно изложен вопрос заземления.
Итак,
Содержание статьи:
Суть заземления
Для чего нужно заземление, если и без него всё прекрасно работает? Более того, в нормальном режиме по проводу защитного заземления ток вообще не протекает.
Тут ключевое слово – “защитное”. Кого и от чего защищает заземление? Оно защищает человеческие тела от воздействия электрического тока. А от чего защищает – от того, чтобы опасное напряжение ни в коем случае не появилось на теле человека, и через человека не пошёл ток.
Представим ситуацию. Есть некий электрический прибор, например утюг. Утюг подключается через вот такую вилку.

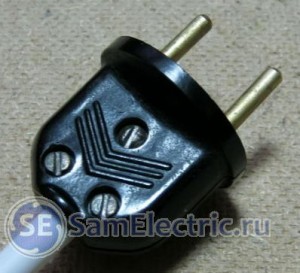

Старая вилка без заземляющего контакта
Читатели постарше отлично помнят такие, они постоянно раскручивались, а прикрутить к ним гибкий провод было мучением.
Корпус утюга частично металлический. Что будет, если вдруг фаза попадет на корпус? В принципе ничего, утюг даже может продолжать работать. Но его корпус будет находиться под потенциалом 220В относительно земли. А поскольку все мы ходим по земле, то притронувшись к металлическому корпусу такого утюга, через нас пойдёт ток.
А дальше – как повезёт. Если кожа и пол сухие – просто немного дёрнет…
Но если корпус утюга будет заземлён, то когда фазный провод попадёт на корпус, он соединится с заземлением, и уйдёт в землю. При этом произойдёт фактически короткое замыкание, и выбьет защитный автомат данной линии. А корпус как был под нулевым потенциалом, так и останется.
Подписывайтесь! Там тоже интересно!
Иными словами, если фаза вдруг попадёт на корпус прибора, это уже не проблема человека. Это проблема самого прибора и защитного автомата, который должен отключить этот прибор от фазного провода.
Почему защитный автомат отключится? Если фазный провод попадает на защитный (заземляющий) проводник, это равносильно короткому замыканию, то есть максимально возможному току в схеме. И автомат сработает по электромагнитной защите.
Напоминаю, что есть время-токовая характеристика автоматического выключателя, и при КЗ автомат будет работать в правой зоне характеристики, где время отключения стремится к нулю. Подробнее – в моей статье про выбор защитного автомата.
То есть, ток в проводе защитного заземления течёт только в момент аварии, в остальное время он бесполезен. Поэтому раньше на нём экономили, и использовали двухпроводную систему питания, в которой есть только ноль и фаза.
Обозначения и перевод названий систем заземления
Существуют TN, TT и IT системы заземления. Система TN, в свою очередь, используется в трех различных вариантах: TN-C, TN-S, TN-C-S. Первая буква говорит о способе заземления источника электрической энергии (генератора или трансформатора), по второй – потребителя.
Типы систем заземления
Буквы эти взялись из французского, и означают: «Terre» — земля, «Neuter» — нейтраль, «Isole» — изолировать, а также из английского: «Combined» и «Separated» – комбинированный и раздельный.
- T — провод подключен к земле .
- N — подключение к нейтрали.
- I — изолирование.
- C — объединение функций, соединение рабочего и защитного нулевых проводов.
- S — раздельное использование во всей сети рабочего и защитного нулевых проводов.
Также в схемах систем заземления используются следующие обозначения:
- L – Line, Линия, на которой действует фазное напряжение по отношению к нулевому проводу.
- N – Neutral, рабочий ноль, по которому протекает рабочий ток, равный току в проводе L (для однофазных систем).
- PE – Protect Earth, защитная земля, провод защитного заземления.
- PEN – совмещенный рабочий и защитный нулевой проводник.
Краткое описание работы систем заземления
Системы заземления отличаются прежде всего безопасностью. То есть, сколько шансов выжить даёт человеку такая система после того, как на корпусе появилась фаза.
Возникает путаница в терминологией – одну и ту же систему называю и занулением, и заземлением. Википедия предлагает системы TN называть занулением на том основании, что в них заземляющий проводник PEN соединен с нулевым (нейтральным) проводом источника питания. А уже этот провод в трансформаторе – заземлён. Заземляется для того, чтобы не было перекоса фаз.
Подробнее о перекосе фаз, чем он опасен, и как с ним бороться – в другой моей статье.
ПУЭ, Библия электрика, говорит, о том же самом, как о системах заземления.
Скачать ПУЭ у меня можно здесь, в разных вариантах.
Разница между этими понятиями, по моему мнению, очень зыбкая. По-моему, заземление нужно для поддержания напряжения на уровне потенциала земли на проводе PE и на всех нетоковедущих частях электроустановки, к которым он подключен. А зануление нужно для создания тока короткого замыкания при замыкании фазы на тех же частях электроустановки. В итоге, эффект может быть один – заземленные или зануленные части никогда не окажутся под фазным напряжением, и при этом должен сработать защитный автомат. Это если коротко и своими словами.
Вообще, заземление это более широкое понятие, чем зануление.
Можно сказать, система защиты безопасна настолько, насколько эта точка приближена к источнику напряжения. И опять же, что можно считать потребителем – электрочайник, квартиру, многоэтажный дом, или район города?
Ну а если фаза “прорвётся” на корпус – её должен уничтожить защитный автомат со 100% вероятностью.
Тут важными считаю две вещи:
- Весь металл, который не под фазой, должен быть под одним и тем же потенциалом. И желательно, чтобы этот потенциал был равен потенциалу земли. Это – “самый нулевой” потенциал.
- Опасное – недоступно. Доступное – безопасно. Бывает, смотришь в квартирные советские щитки или РП и волосы шевелятся.
И ещё, в который раз повторюсь. Всегда рассматривается вероятность обрыва нулевого рабочего проводника. Дело в том, что при таком обрыве на всей схеме прибора, вплоть до точки обрыва нуля, присутствует фазное напряжение.
Подробно пишу об этом в статье про обрыв нуля в однофазной и трехфазной цепях.
В случае прикосновения ток проходит через нагрузку и через тело человека. Не смотря на сопротивление нагрузки, этот ток остается таким же опасным, как и при прикосновении к фазному проводу. Ведь сопротивление нагрузки (например, электробытового прибора) всегда гораздо меньше сопротивления тела человека.
Схемы систем заземления
Система TN-C
TN-C – старая, советская система, когда земля просто бралась из нуля непосредственно в самой электроустановке.

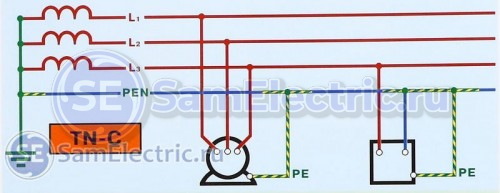

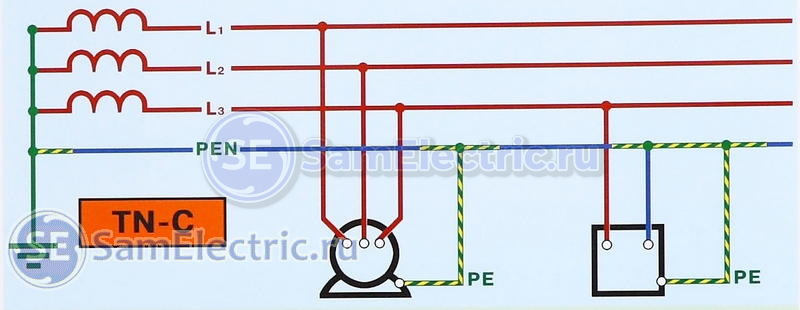

Схема системы заземления TN-C. Для однофазной системы L1, L2 отбросить.
Что мы видим на этой схеме? Первое и самое главное. Нейтральная точка генератора или трансформатора подключена к земле (глухо заземлена). Поэтому нейтральная точка трансформатора имеет потенциал земли. А поскольку человек имеет тоже потенциал земли, между телом и нейтральным проводником – нулевая разность потенциалов, и прикосновение к нему безопасно.
Однако, не всё так просто. Повторюсь, что вследствие перекоса фаз, а также падения напряжения на проводе PEN, на нём может присутствовать напряжение, отличное от нулевого. Поэтому провод PEN принудительно “притягивают” к земляному потенциалу через некоторые промежутки по ходу линии.
Земля (то, из чего состоит наша планета) – универсальный и абсолютный ноль по потенциалу. Но если человеку придать потенциал фазного провода, то прикосновение к земле будет смертельно. В то же время, прикосновение к проводу, на котором тот же потенциал, будет безопасным.
Видел документальный фильм, как человек спокойно спускается с вертолета на провод высоковольтной линии и работает там.
В общем всё относительно. Можно упасть с 5-этажного дома насмерть. А можно вообще не повредиться, упав с того же дома. С первой ступеньки первого этажа)
Система TN-C в настоящее время официально запрещена, и может использоваться только в трехфазных системах, где отсутствует перекос фаз, и ток по проводнику PEN (нулевой, он же защитный) в нормальном режиме не протекает. В результате, на этом проводе (а значит, и на корпусе прибора) будет потенциал нуля.
Однако, в старом жилом фонде используется повсеместно из-за своей дешевизны. Дешевизна системы TN-C – это её единственный плюс. Ведь сечение защитного провода PE в однофазной сети должно быть равно сечению фазного провода. А это – удорожание всей электропроводки минимум на треть.
Вообще говоря, в этой системе заземление напрочь отсутствует, и я не совсем понимаю, почему “это” называют системой заземления. Разве что, можно ноль кинуть на корпус, и прибор будет “типа” заземлён.
Да и раньше, когда всю проводку делали по этой системе, практически и не существовало домашних приборов, требующих заземления.
Первыми “ласточками” были стиральные машины, которые бились током. В лучшем случае к ним тянули провод от корпуса подъездного щитка, в худшем – цепляли корпус машины на трубу водопровода или к нулевому проводу.
Нужный эффект, конечно, достигается, но шансы попасть под фазное напряжение значительно возрастают. Основная опасность приходит от того, что возможен обрыв нулевого провода, и тогда все “зануленные” приборы, и также приборы, имеющие импульсные блоки питания, получат на корпусах потенциал фазы.
Как же защититься от поражения электрическим током в системе TN-C? Тут вспоминается УЗО (Устройство Защитного Отключения). Представим – человек коснулся фазного провода. Ток раздваивается – часть (надеюсь, бОльшая) уходит в нулевой проводник, а часть – через тело человека на корпус. Налицо дифференциальная разница (сорри, тавтология) в токах по фазе и нулю, на которую должно сработать УЗО.
Однако, ПУЭ прямо говорит – в системе TN-C применение УЗО запрещено. Почему?
Причина в том, что в данном случае может произойти то, о чем я писал выше. УЗО – это коммутационный аппарат, в котором может по какой-то причине нарушиться контакт PEN – проводника, и под фазное напряжение попадёт весь потребитель. В том числе и корпуса, если они занулены, а именно так и делается “заземление” в системе TN-C.
ПУЭ также говорит, что защитный проводник (в данном случае – PEN) ни при каких условиях не должен разрываться, и должен быть всегда подключен к заземляемому устройству.
Поэтому УЗО можно (и нужно!) применять во всех системах, кроме TN-C.

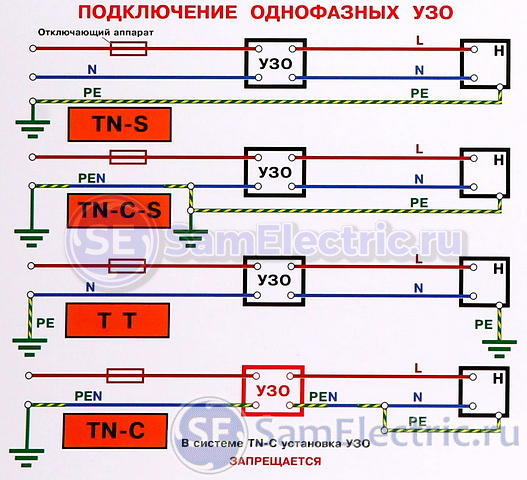

Вот хороший рисунок, иллюстрирующий ситуацию:
УЗО – применение в различных системах заземления
Я вас так напугал, что по любому возникнет вопрос – как теперь с этим жить?
Отвечаю. Для ухода от этой “нехорошей” системы применяют разделение проводника PEN на N и PE. Причем, это нужно делать как можно дальше от потребителя, и как можно ближе к источнику напряжения.
Таким образом, мы перейдём на гораздо более безопасную систему – TN-C-S, о которой я расскажу чуть ниже.
На практике совмещенный проводник PEN заземляют (повторное заземление) на вводе в здание, и там же разделяют на нейтральный N и защитный PE, которые далее НИГДЕ не должны соединяться.
Другой вариант – переход к системе ТТ, в которой защитный проводник PE делается на основе контура заземления, и нигде не подключен к приходящему PEN. В данном случае PEN превращается в N, поскольку защитный ток ни к коем случает по нему течь не будет.
Заземление в квартире с проводкой TN-C
В квартирах ноль и землю разделять сложнее. По этому поводу постоянно ведутся жаркие споры среди электриков.
Я думаю, что тут есть два приемлемых варианта.
1. Ноль оставить как есть, а провод PE взять с магистрального PEN проводника. Пусть не с самого проводника, а с места, куда он подсоединяется к корпусу этажного щитка. Главное, чтобы наши N и PE были подключены в разных точках. PE – на корпусе, N – на изолированной от корпуса шине, на которую ноли приходит после вводного рубильника или автомата (если они есть) и счетчика. Кстати, так и делали в советские времена при подключении в квартирах электропечей.
2. Провести трехпроводную систему (L, N, PE), но PE никуда не подключать. В результате мы не вносим изменения в этажный щиток (кстати, это запрещено!), а все нетоковедущие части электроприборов, металлических конструкций, труб и т.д. мы подключаем к этому проводнику. И в пределах квартиры у нас благодать! Только важное замечание – на группы розеток должны стоять УЗО на случай попадания фазы на корпус в пределах квартиры.
Всё, теперь по-быстрому пробежимся по другим системам, там всё проще.
Система TN-S
В названии буква третья S. Это значит, что проводники N и PE разделены (Separated) на всём протяжении от подстанции до потребителя.

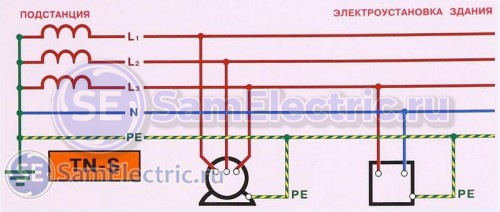

Схема и описание системы заземления TN-S
Эта система заземления наиболее безопасна и предпочтительна, однако применяется только в самых новых электроустановках. Ну а в основном в реалити сейчас применяют систему TN-C-S. То есть старую систему стараются приблизить к новой, отдаляя точку подключения N и PE от потребителя и приближая к источнику питания.
Система TN-С-S
Последние буквы в названии означают, что проводники N и PE после подстанции соединены (Connected) в один провод PEN, а потом, на вводе в здание, разделены.

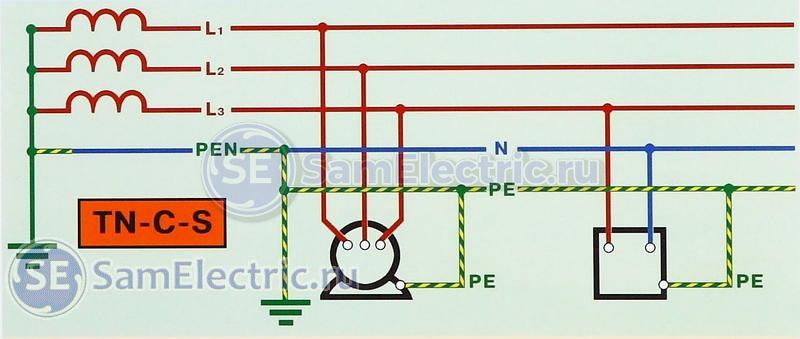

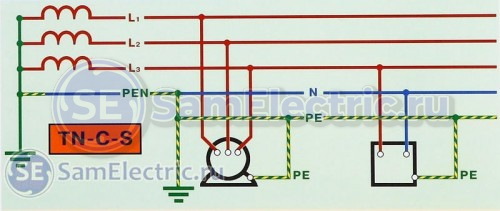

Схема и описание системы заземления TN-C-S
При попадании фазы на корпус должен сработать защитный автомат по КЗ. При касании токоведущих частей должен сработать УЗО.
Система TT
Terra – Terra. Я уже писал в статье про эту систему, в ней заземляющий провод PE подключается к контуру заземления, и больше никуда. Применяется в основном в частных домах и временных постройках и электроустановках.
Схема и описание системы заземления TT
Всё замечательно, если также применяются УЗО от прикосновения к токонесущим частям и защитные автоматы от КЗ.
Но есть один минус. Если в других системах своё заземление делать не обязательно, понадеявшись на заземление на подстанции или на столбах, то в данном случае его придётся делать. И делать очень качественно, чтобы в случае замыкания КЗ на землю ток короткого замыкания был достаточен для срабатывания автомата защиты.
То есть возможен вариант, когда при КЗ на корпус потенциал корпуса останется близким к нулю, всё замечательно. Но при этом автомат защиты не выбьет, хотя через него (и через проводку дома) будет идти ток, близкий к максимальному! И проблема может подкрасться с другой стороны…
Система IT
Напоследок расскажу про специфическую систему заземления IT. Во всех других системах используются источники питания (трансформаторы) с глухозаземленной нейтралью. Иначе говоря, нулевой проводник на стороне источника заземлён.
Однако, в системе IT источник питания полностью изолирован от земли – и ноль, и (естественно)) фаза.
В результате по отношению к земле потенциал отсутствует. И при замыкании на землю ничего не произойдёт, ведь ток не потечёт, либо будет пренебрежимо мал.
Я встречал такие системы для питания управляющих цепей в серьезном промышленном оборудовании. Ещё эта система применяется в переносных генераторах и других источниках питания, а также в медицинских учреждениях. Если один из выводов такого источника не заземлить и подключить к нагрузке, он будет работать по системе IT.
Подробнее я писал об этом в статье про подключение генератора Хутер.
Минус такой системы – при замыкании на землю она превратится в TN-C-S с плохим монтажом, и об этом даже можно не узнать, если не проконтролировать. И станет опасной.
Видео про заземление
Пожалуй, самое адекватное и понятное видео про заземление, которое я видел. Посмотрите, если кому показалось, что я пишу слишком скучно:
На этом заканчиваю тему, спасибо за терпение, жду мнений и вопросов в комментариях.
P.S. Схемы взял из статьи Плакаты по технике безопасности.

(21 оценок, среднее: 4,19 из 5)
Загрузка...
Очень доходчиво.Если у Вас есть возможность. отправьте пожалуйста статью по поводу устройства заземляющего контура и молниеотвода при строительстве частного жилого дома.
Советской постройки панельная девятиэтажка с газовыми плитами, и системой заземления TN-C.
В первом описаном варианте можно ли использовать, если PEN магистраль (в подъездном щитке) менее 16мм²?
Вариант 2 не понятно: “а все нетоковедущие части электроприборов, металлических конструкций, труб и т.д. мы подключаем к этому проводнику”. Электроприборы понятно подключатся к жёлто – зелёному проводку через розетки, а как подсоединить металические конструкции, трубы и т. д. непонятно?
Второй день ковыряю интернет, и не могу нигде найти описание варианта с хилым магистральным PEN. Пишут если менее 16мм2, то PEN разделять нельзя, т. к. при КЗ может отгореть, со всеми последующими прелестями обрыва нуля на магистрали.
Доброго!
Металлические конструкции подключают к системе заземления теми же проводниками. Чтобы много не тянуть проводов в щиток, обычно делают Систему Уравнивания Потенциалов (СУП), которая так же подключается к желто-зеленому проводу.
Понятие “хилый” – очень расплывчатое, поэтому лучше провод и шину РЕ никуда не подключать. Для меня это вопрос пока тоже открытый…
Но скажу точно – для безопасности нужно уделить внимание номиналам автоматов (6А свет, 16А розетки, кривая отключения “В”), поставить УЗО.
Я понимаю, что уже три с половиной года прошло, но я всё равно напишу – в домах без PE в стояке подключать к PEN корпуса электроприборов, да и вообще обустраивать какую-либо систему уравнивания потенциалов в пределах квартиры КАТЕГОРИЧЕСКИ НЕ СЛЕДУЕТ, и причина элементарна – в случае если где-то происходит обрыв PEN, на корпусах всех электроприборов в квартире оказывается потенциал вплоть до фазного, с предсказуемыми последствиями. Поэтому в старых домах с не реконструированными стояками желто-зелёные жилы просто изолируются с обоих концов и оставляются висеть в воздухе до лучших времён, и обязательно ставится УЗО, потому что в советском варианте TN-C в качестве защитного проводника в случае чего будет выступать сам жилец. Ну и автоматы настоятельно рекомендую использовать с характеристикой B а не C, т.к. ток КЗ у алюминиевого стояка 50-60 летней несвежести может быть едва в пределах срабатывания С10 автомата, вплоть до того что в особо запущенных случаях С-шка может при КЗ срабатывать по тепловому расцепителю, а не по электромагнитному – я и такое видел.
Не понял, как это изолировать с двух концов? Например, конец, который приходит на заземляющий контакт розетки?
Сейчас многие в частных домах делают систему ТТ. Считаю, что лучше делать TN-C-S со своим заземлением, и не надеяться на заземление на опорах, даже если линия новая, сделана проводом СИП. Порой качество заземления по опорам плохое или отсутствует. Да и в системе ТТ к качеству контура заземления(его сопротивлению) более высокие требования.
Согласен. Система ТТ вообще со столба использует только нейтральный проводник, заземление с улицы совсем не используется, а берется индивидуальное.
Конечно, лучше заземление делать повторно, и нуль с улицы подключать к этому заземлению.
Главное – делать это правильно.
Именно поэтому TN-C-S в частных домах при вводе от воздушки лучше напротив, не делать – у меня в практике была ситуация, когда из-за отвратного состояния стержней повторного заземления на опорах и большой длины линии до ТП на контуре заземления моего зака сидела фактически вся улица в 40+ участков, и у него просто-напросто начало подгорать соединение в точке разделения. Поэтому теперь в случае ввода от воздушки я всегда делаю только ТТ, а TN-C-S только в том случае, если ввод идёт от подземной линии – в некоторых коттеджных посёлках так делают магистрали 0,4 кВ. Тем более что в исполнении эти схемы фактически отличаются только отсутствием у ТТ перемычки между PEN-шиной и ГЗШ, и другим используемым УЗИП, то есть TT при необходимости переделывается в TN-C-S буквально за час, дольше инструмент раскладывать.
Вы всё правильно написали, но отсутствие повторного заземления может привести к печальным последствиям при обрыве нейтрали.
Случай описан здесь https://dzen.ru/media/samelectric/vyt-hochetsia-pochemu-pogib-rebenok-64577590161e983c6b9f8d19
Вот что говорится по вопросу применения системы заземления ТТ в ПУЭ-7:
Глава 7.1 ЭЛЕКТРОУСТАНОВКИ ЖИЛЫХ, ОБЩЕСТВЕННЫХ, АДМИНИСТРАТИВНЫХ И БЫТОВЫХ ЗДАНИЙ
“7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления ТN-S или ТN-С-S.
При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3×220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления ТN-S или ТN-С-S”.
Не распространяйте ересь по интернету! Никаких систем заземления TT для жилых, общественных, административных и бытовых знаний в ПУЭ-7 не предусмотрено!
можно подключить на одну шину и нуль с улицы и РЕ, получив систему TN-C-S, но только при соблюдении такого порядка подключения:
– Сперва подключить на общую шину PEN проводник;
– Потом допустим 5шт РЕ проводников потребителей;
– далее подключаем повторный заземлитель (П.З.);
а после него 5 шт N проводников потребителей.
Если отсоединить П.З., то опять получим систему TN-C.
Да шины N и PE в точке соединяются, так как нулевому току надо стекать в рабочий заземлитель иначе система не будет работать, но после точки разделения в проводнике РЕ уже не будет тока, он будет только N проводнике. В точке разделения, где нулевой проводник опять соединяется нулевым защитным, нулевой ток частично через П.З. уходит в землю, а через PEN проводник системы в глухозаземленную. нейтраль.
Полная чушь. Разделяются соединяются, опять разделяются… Ты хотя бы в интернете посмотри как должно быть на самом деле. Лень описЫвать.
Какой системе отдать предпочтение?
Прежде, чем спросить совет обрисую ситуацию.
Есть частный дом. К дому по воздушной линии подведена 3-х фазная сеть. На предыдущем столбе линии виден ржавый отвод заземления (Наверное система TN-C-S?).
Высоко на столбе (который непосредственно у дома) установлен 3-х фазный счетчик (снятие показаний с него осуществляется дистанционно). Далее кабелями СИП запитывается дом.
Так вот. Хочу сделать заземляющее устройство. Какой системе отдать предпочтение? TN-C-S с повторным заземлением? Или системе TT?
И главное!
С системой ТТ вроде бы все понятно.
Если же выбрать TN-C-S. Можно ли подсоединять повторный контур заземления к РЕN-жиле после счетчика? Или нужно подсоединяться до счетчика(тогда придется лезть на столб)? Или это не важно?
Заранее благодарю.
Прошу пояснить: в здании к 3-х фазному рубильнику подведён контур заземления, можно ли от этого контура протянуть медным монолитом 6 кв мм до другого рубильника, расстояние 30-35 метров, не далеко ли?
Принципиально важно, что провод заземления РЕ тянется не к рубильнику, а к шине заземления. И ни при каких условиях не должен разрываться на всём протяжении, от контура до корпусов бытовых приборов!
Подскажите, пожалуйста, как правильно понимать слово “разрываться”? Допустима ли, например, скрутка с пайкой или исключительно один неразрезанный провод от шины заземления до потребителя? у меня такая ситуация: есть в наличии нум 4х2,5, ВРУ расположено на стене частного дома, заземление в трех метрах от него, а мастерская расположена метрах в тридцати. Допустимо ли кинуть несколько ниток нум 4х2,5 в мастерскую на разные потребители и один общий провод на заземление, а в мастерской этот провод заземления развести к потребителям? Или лучше все-таки кинуть плюс одну нитку нум 4х2,5 и заземлить четыре точки строго “по протоколу”?
Один неразрезанный провод по любому не получится.
Смысл в том, чтобы не было разъединителей – автоматов, рубильников. А если происходит отключение то только строго после отсоединения фазного и нулевого проводов.
Провод лучше вести один, желто-зеленый, сечением не менее 4 мм2, привести его на заземляющую шину, и с неё на каждый станок отдельно. Важно – одна клемма – один провод!
Спасибо большое за ответ, на всякий случай уточню, правильно ли понял: одна клемма – один провод нужно понимать как: не обжимать два и более проводов в одной клемме?
добрый вечер, На бетонный столб в 15м от дома приходит три фазы, на столбе – щиток железный со счетчиком, вводным автоматом, УЗО, у столба имеется стержень заземления. Хочу сделать повторное заземление N от стрежня столба. Далее вводной кабель ввожу в дом, у дома делаю ещё один контур заземления который будет в 20 метрах от столба с щитком. Контур заземления у дома тоже хочу объединить с N. Система TN-С-S правильно делаю?
У дома во вводном щитке происходит разделение PEN на PE и N. В том же щитке – повторное заземление, подсоединяется к шине РЕ.
Всё правильно.
Здравствуйте, Александр! Такой вопрос: строю дом, уже сделан контур, щит учёта будет на стене снаружи дома, распределительный щит соответственно внутри и правильно понимаю, что в данном случае, чтобы реализовать систему TN-C-S, PEN проводник нужно будет разделить в щите учёта, а затем в щите внутреннем уже соединить с шиной контура, правильно?
Здравствуйте!
После разделения получится два проводника – N и РЕ. Каждый из них идет на свою шину, и они нигде не соединяются друг с другом.
Заземляющий контур лучше соединить с шиной РЕ в щите учета.
Понял-принял, спасибо!
В случае обьеединения NиPE в РЩ дома при обрыве нуля на линии по нулю, который идёт от столба к вашему дому через ваш контур пойдет все остаточное напряжение с нуля по всей улице до очки обрыва(
Всё НЕправильно! При использовании “умного” счётчика, производящего учёт электроэнергии не только по фазному, но и по нулевому N-проводнику (а энергоснабжающие организации теперь всюду устанавливают такие “умные” счётчики ), при повторном заземлении нулевого N-проводника после “умного” счётчика он насчитает значительно больше кВт·час, чем без повторного заземления нуля!
Как бы да, но не всё так однозначно. На эту тему у меня более 10 статей, в основном на Дзене.
Да ничего в этих старых вилках не раскручивалось. У меня похожая вилка до сих пор служит, ей уже лет 50, никаких к ней претензий нет, и она еще сотню лет, а может и больше служить сможет.
В этом предложении:”УЗО – это коммутационный аппарат, в котором может по какой-то причине нарушиться контакт PEN – проводника, и под фазное напряжение попадёт весь потребитель. ” смысл вообще присутствует?))
Да.
А каково Ваше мнение по данному вопросу?
“Поэтому УЗО можно (и нужно!) применять во всех системах, кроме TN-C.”
В такой ситуации, если под фазное напряжение попадет весь потребитель, то как только его токопроводящей части, например, коснётся человек соединенный с землей, то сработает же УЗО из-за разницы токов. И соответственно, ток по цепи течь перестанет, человек не пострадает.
А, если УЗО не будет, то обрыв нейтрали и где-то дальше может произойти и тогда ток через человека уже ничто не остановит.
Есть огромное число статей, где говорится что именно при старой двухпроводной схеме в квартире целесообразно ставить узо. При попадании фазного провода на корпус потребителя, УЗО не сработает пока не дотронешься до корпуса . Фатального поражения током не будет.
Нужно не количество статей, а выполнение законов физики, ГОСТ и ПУЭ.
УЗО срабатывает не от попадания фазы на корпус (который может быть изолирован или соединен с землёй). А от появления достаточного дифференциального тока.
Молодец, Александр! Правильно сказал, что в старом жилом фонде с системой TN-C в двухпроводных однофазных схемах без защитного PE-проводника не только можно, но даже нужно устанавливать УЗО или АВДТ (диффавтоматы) с дифференциальным током не более 30 мА!
В этом случае при попадании потенциала фазного провода на корпус потребителя, УЗО или АВДТ не сработает пока человек не прикоснётся к корпусу электроприбора, однако фатального поражения током при этом не будет.
Здравствуйте, Александр! Частный дом, сделан контур, щит учета будет на доме снаружи, распределительный щит соответственно внутри в доме. Правильно понимаю, что в данном случае я должен разделить PEN проводник от ввода в щите учета, а потом отходящий о него PE соединить с контуром уже во внутреннем щите? Заранее спасибо за ответ.
В 98% случаев со смертельным исходом люди гибнут не от мифической земли.а от сознательно сделанного заземления.Провод заземления так же опасен.как и фазный.
Да, есть такая проблема. Если коснуться к фазе, стоя на сухом полу – можно даже ничего не почувствовать.
Но если быть заземлённым – …
Поэтому основные средства защиты, в первую очередь – изоляция и ограждения.
Начали за здравие, а закончили за упокой. TN-C заканчивается на вводе в дом. Далее по квартирам идет только фаза и ноль (PEN). Поэтому это уже фактически не TN-C, и здесь уже не просто можно, а нужно ставить УЗО.
Александр здравствуйте, подвели к дому три фазы 15квт, по техусловиям я должен сделать контур заземления, и от контура к щитку учёта пустить провод не меньше 10мм’2′, и дальше через шину посредством перемычки замкнут с нулевой шиной. Техусловия я выполнил, сделали контур, замерения хорошие, но мне электрики с горсети так и не ответили, для чего я замкнул землю и ноль? Товарищ вообще подсказал:своё заземление обрывай в щите, и заводи домой. Подскажите пожалуйста, что сейчас делать? Вести с щита домой 4 провода, или 5?Если 4, то как их разьединить потом на 5?С Уважением!
Электрики хотят чтобы у всех было система TN-C-S с повторным заземлением. Это повышает качество и стабильность энергосистемы в целом.
Но за счет клиентов.
Чтобы не вывозить проблемы электриков (обрыв нуля на линии) на своём контуре, лучше использовать систему ТТ (без соединение земли и нуля).
Вот что говорится в ПУЭ-7 по вопросу применения в жилых зданиях (домах) системы заземления ТТ:
Глава 7.1 ЭЛЕКТРОУСТАНОВКИ ЖИЛЫХ, ОБЩЕСТВЕННЫХ, АДМИНИСТРАТИВНЫХ И БЫТОВЫХ ЗДАНИЙ
“7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления ТN-S или ТN-С-S.
При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3×220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления ТN-S или ТN-С-S”.
Не распространяйте ересь по интернету! Никаких систем заземления TT для жилых, общественных, административных и бытовых знаний в ПУЭ-7 не предусмотрено!
Вы не привели пункты там где говорится при систему ТТ.
Неужели в ПУЭ-7 ни слова об этой системе?
Не передёргивайте! В данном контексте речь идёт о запрете применения системы ТТ в жилых, общественных, административных и бытовых зданиях!
(Прошу прощения за опечатку в предыдущем сообщении, где в последнем предложении вместо слов “бытовых зданий” написано “бытовых знаний”).
Прекращайте распространять страшилки про ужасные последствия при обрыве совмещённого PEN-проводника ВЛ в системе TN-C! При достаточном количестве повторных заземлений PEN-проводника в системе TN-C ничего страшного не произойдёт, чего нельзя сказать о системе TT, в которой при обрыве N-проводника и падении его дальнего от источника питания оборвавшегося конца на соседнюю фазу, все потребители, питающиеся от другой фазы запрещённой в жилых домах системы ТТ, окажутся под линейным напряжением 380 В со всеми вытекающими последствиями, вплоть до пожара!
А в системе TN-C при этом произойдёт быстрое автоматическое отключение фазы, на которую упадёт оборвавшийся конец PEN-проводника и ничего страшного не случится (при достаточном количестве повторных заемлений PEN-проводника, которые при питании потребителей от ВЛ обязательно должны быть на вводах ВЛ к электроустановкам согласно п.1.7.102 ПУЭ-7).
Страшилки про “опасную” систему TN-C и рекомендации применения вместо неё “безопасной” системы ТТ придумали хитрые и жуликоватые владельцы распределительных сетей 0,4 кВ, чтобы переложить всю ответственность и все расходы по устройству и содержанию автономных заземляющих устпройств на самих потребителей.
Это не страшилки, а прямой запрет в ГОСТ.
Нужно слишком много условия и других “если”, чтобы обеспечить требуемую безопасность и реализацию.
Уже много раз говорил с адептами TN-C, и каждый раз они сливаются при контрольном вопросе:
Представьте, у вас розетка с заземляющим контактом, которую вы хотите запитать системой TN-C. Как вы обеспечите непрерывность и сечение PEN 10 мм2 до клемм этой розетки?
Примеры таких обсуждений (см.комменты):
https://vk.com/wall-109281259_63803
https://dzen.ru/b/ZZU6C7ChZQJn-cm7
https://vk.com/wall-109281259_50449
https://vk.com/wall-111304451_722001
https://vk.com/wall-109281259_47898
https://vk.com/wall-109281259_47725
Из всех комментариев, находящихся по приведённым Вами ссылкам, наиболее адекватным и грамотным является следующий:
https://yserogo.ru/remont/uzo-v-tn-c.html
Привожу ссылку на мою статью, в которой приведено подробное сравнение системы заземления TT с системой заземления TN-C:
https://wdfiles.ru/N0r3
[url]https://wdfiles.ru/N0r3[/url]
Уже много раз тыкал носом адептов TT в многочисленные недостатки этой системы заземления, запрещённой в жилых, общественных, административных и бытовых зданиях, и каждый раз они “сливаются” при прочтении моей статьи, ссылка на которую приведена чуть выше!
Спасибо, статья интересная! Вы не против если я опубликую её у себя с указанием авторства? Картинки особенно творчески сделаны)
Укажите, где указано о запрете ТТ (и почему выше Вы сказали выше о передергивании – я просто попросил подтверждения Ваших слов).
Качественно сделанная ТТ (с правильной схемой, сечением заземляющего провода, ВДТ) безопаснее в эксплуатации и проще в реализации, чем TN-C.
О запрете системы ТТ было прямо сказано ещё в ПУЭ-6:
п.1.7.39. В электроустановках до 1 кВ с глухозаземленной нейтралью или
глухозаземленным выводом источника однофазного тока, а также с глухозаземленной средней точкой в трехпроводных сетях постоянного тока должно быть выполнено зануление. Применение в таких электроустановках заземления корпусов электроприемников без их зануления не допускается.
Для жилых, общественных, административных и бытовых зданий существует однозначное требование ПУЭ-7:
п.7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления ТN-S или ТN-С-S.
Надеюсь, Вам не надо объяснять, что означает слово “должно” в ПУЭ-7.
По поводу публикации моей статьи на Вашем веб-сайте не имею ничего против, однако считаю её недостаточно полной и убедительной, коль даже у Вас остались вопросы, касающиеся массового применения системы ТТ в жилых домах. Поэтому данная статья нуждается в дальнейшей доработке и коррекции отдельных высказываний и утверждений, касающихся “безопасности” и “простоты” системы ТТ.
Смотрите более актуальный чем ПУЭ-6 документ: Г О С Т 30331.1 — 2013.
Запрет там есть только на TN-C.
В ПУЭ прямого запрета ТТ также нет. Наоборот, смотрите 1.7.59 – там перечислены условия использования ТТ.
Разумеется, электросети ТТ не любят, поскольку повторное заземление им на руку.
Не следует тупо притягивать за уши положения п.1.7.59 ПУЭ-7 к электроснабжению специальных установок, к которым относятся ЭУ жилых, общественных, административных и бытовых зданий!
В соответствии с п.1.2.1 ПУЭ-7, помимо требований пункта 1.7.59, системы электроснабжения специальных установок должны соответствовать требованиям Раздела 7 «ЭЛЕКТРООБОРУДОВАНИЕ СПЕЦИАЛЬНЫХ УСТАНОВОК».
Цитата ПУЭ-7:
п.1.2.1. Настоящая глава Правил распространяется на все системы электроснабжения. Системы электроснабжения подземных, тяговых и других специальных установок, кроме требований настоящей главы, должны соответствовать также требованиям специальных правил (конец цитаты).
Таким образом, электроснабжение жилых, общественных, административных и бытовых зданий должно соответствовать всем требованиям Раздела 7, Глава 7.1 «Электроустановки жилых, общественных, административных и бытовых зданий», в частности, тебованиям п.7.1.13, в котором ничего не сказано о возможности применения опасной, вредной и коварной системы TT. Разрешается только применение систем TN-C-S и TN-S.
Написал Вам на почту.
Иван, опубликовал Вашу статью на Дзене.
https://dzen.ru/media/samelectric/pochemu-sistema-zazemleniia-tt-huje-chem-tncs-i-komu-eto-vygodno-66b8a37fe58a8f3ac8fddb0f
Может быть, немного доработаете статью с учетом моих комментариев, и комментариев на Дзене? А я после опубликую её на блоге.
В целом, хочу сказать, что статья открыла для меня новый взгляд на проблемы заземления.
В моем доме случилось так, что вводной шкаф на улице (на стене) делала фирма. Заземление они сделали, но к PEN проводнику от СИПа не присоединили (т.е. повторное заземление не подсоединили). Электроснабжающая организация все приняла, трех-фазный счетчик опломбировала и все. Шкаф и проводку в доме я делал сам из общих соображений: вводной автомат, четыре групповых УЗО (на каждом по 4 автомата). В дом ввел одну из фаз. Землю от моего заземления ввёл в домашний шкаф, но не соединил с нулевым проводником, а пустил на защиту. Как я позднее узнал – у меня получилась система ТТ. Всё работает отлично. Защита меня несколько разу уже спасла от КЗ. Срабатывали и УЗО в штатном режиме.
У меня в доме газовый котел подключен к сети через стабилизатор. Если 220В пропадает, то котел после подачи питания включается и все хорошо. Пока были кратковременные отключения, но меня беспокоит возможность длительной аварии зимой. В контуре отопления вода. Купил генератор 2,5 кВт, однофазный. Узнал, что своего нуля у него нет.
Вопрос: как мне лучше организовать подключение генератора к щитку на улице? Купил уличную розетку и трех позиционный переключатель, сделал провод вилка-вилка, НО мучают сомнения.
Александр, спасибо за интересный вопрос.
Да, у генератора нет нуля (как бы), но его можно организовать, подробно где фаза и ноль на выходе генератора я рассказывал в Дзене.
Все статьи по генераторам – тут: https://samelectric.ru/tag/generatory. Там же – про подключение и переключение.
Вилка-вилка нельзя, очень опасно.
Схему переключения скину в след.комментарии.
Нужно для безопасности обязательно переключать все фазы и ноль, даже если на вводе – 3 фазы а генератор – однофазный. Чтобы оставить систему ТТ, нейтраль и земля нигде не должны соединяться, креме как в случае с генератором. Соединение земли с клеммой генератора имеет смысл, если котел – фазозависимый.
Поэтому схема будет такая.
Сорри за качество, планирую скоро статью на Дзене, подписывайтесь)
Большое спасибо!
Вы пишете: «Возникает путаница в терминологией – одну и ту же систему называют и занулением, и заземлением».
Собственно говоря, термин «зануление» в большинстве современных НТД не применяется. Вот что об этом говорит Ю.В. Харечко:
«Термин «зануление» не применяют в стандартах и документах Международной электротехнической комиссии, на основе которых разрабатывают национальные нормативные документы. В стандартах и документах МЭК, а также в подготовленных на их основе национальных стандартах используют термин «защитное заземление», которым обозначают соединение открытых проводящих частей с защитными проводниками, имеющими в системах TN-C, TN-S, TN-С-S электрический контакт с заземлёнными частями источников питания, находящимися под напряжением».
Ю.В.Харечко добавляет: «Термин «зануление» следовало исключить из национальной нормативной документации в 1995 г., когда начал действовать ГОСТ Р 50571.2».
Для информации: в данном НТД были впервые описаны пять известных типов систем заземления.
Вы пишете: «Разница между этими понятиями, по моему мнению, очень зыбкая. По-моему, заземление нужно для поддержания напряжения на уровне потенциала земли на проводе PE и на всех нетоковедущих частях электроустановки, к которым он подключен”.
А давайте посмотрим, насколько это реально. Рассмотрим, например, систему ТТ, где ОПЧ электроустановки не имеют связи с глухозаземленной нейтралью источника питания (т.е.не «занулены»). Пусть сопротивление ЗУ электроустановки индивидуального жилого дома (коттеджа, дачи) составляет 4 Ома (вполне себе низкое сопротивление, да и народ эту цифру почему-то любит). Если сопротивление ЗУ нейтрали ИП принять равным 4 Ома (в соответствии с ПУЭ), то при однофазном замыкании на ОПЧ электроприемника напряжение на ЗУ электроустановки (а, соответственно, и на всех ОПЧ ЭУ) составит половину фазного, т.е. 115 В. Однако мы знаем, что в соответствии с ПУЭ безопасное напряжение в электроустановках без повышенной опасности составляет 50 В. Если же выполнить ЗУ с еще меньшим сопротивлением, например, 2 Ома, то напряжение на ЗУ получим 77 В, что также не соответствует допустимому напряжению прикосновения 50 В в ЭУ без повышенной опасности. Другими словами, обеспечить электробезопасность только за счет заземления даже при низких значения сопротивления ЗУ практически представляется маловероятным. Именно поэтому в ПУЭ-6 заземление без зануления выполнять запрещалось. В соответствии же с современными нормами применение заземления без зануления (то есть системы ТТ) стало возможным только после широкого внедрения УДТ. И то, с оговоркой “допускается”, т.е. в виде исключения (п.1.7.59).
Вы пишете: «заземление это более широкое понятие, чем зануление».
Хотя термин «зануление» и не используется в национальных стандартах, подготовленных на основе нормативных документов МЭК, его применение позволяет более отчетливо увидеть различие между данным термином и термином «заземление». Разница между этими понятиями очевидна: зануленные открытые проводящие части электроустановки соединены с глухозаземленной нейтралью источника питания (п.1.7.31), а «просто» заземленные ОПЧ, как, например, в системе ТТ – не соединены (п.1.7.28).
Само по себе заземление не является «самостоятельной» мерой защиты (оно может применяться, как частный случай уравнивания потенциалов, но это отдельный разговор), а является лишь элементом меры защиты «автоматическое отключение питания». Основная задача заземления в системе ТТ – создать путь для тока замыкания на землю при аварийной ситуации и тем самым обеспечить реализацию защитной меры «автоматическое отключение питания» (с помощью УДТ). При этом требования к сопротивлению ЗУ электроустановки, выполненной по системе ТТ, очень щадящие. Например, в соответствии с формулой из п.1.7.59 сопротивление ЗУ при использовании УДТ 30 мА может составлять 50:0,03=1,67 кОм. В более поздних НТД указывается на необходимость применения ЗУ с более низким сопротивлением для надежного срабатывания УДТ, но в любом случае речь может идти о сотнях или десятках Ом. Поэтому стремление к выполнению ЗУ в системе ТТ с как можно меньшим сопротивлением в надежде уравнять потенциалы между ОПЧ электроустановки и землей не имеет смысла. Для уравнивания потенциалов в электроустановке предусмотрена другая защитная мера – система уравнивания потенциалов (СУП).
Вы пишете: «Пожалуй, самое адекватное и понятное видео про заземление, которое я видел. Посмотрите, если кому показалось, что я пишу слишком скучно».
Речь идет о видеоролике А.Жука, профессионального электрика. А.Жук выполняет большую просветительскую работу в инете, что безусловно заслуживает уважения, однако в данном видео им был допущен ряд принципиальных ошибок, связанных, в частности, с ошибочным представлением о процессах растекания электрического тока в земле.
Например, автор утверждает, что падение фазного провода ВЛ на землю вызывает «очень большой ток». В реальности же однофазные токи замыкания на землю в сетях 0,4 кВ характеризуются низкими значениями. Вспомним, например, что именно поэтому в системах ТТ для отключения этих токов в обязательном порядке применяются УДТ, так как обычно указанные токи ввиду их низких значений не могут быть отключены с помощью АВ. Зная сопротивление своего ЗУ (в системе ТТ) и сопротивление ЗУ нейтрали источника питания, посчитать ток однофазного замыкания на землю можно в одно арифметическое действие.
Другой момент из видео: из рисунка, который демонстрируется на 7-й минуте, видно, что проводящий корпус приводимого в качестве примера двигателя не «занулен» (не связан с PEN-проводником), а просто заземлен, то есть в данном примере показана система ТТ. При этом автор говорит о промпредприятии, где использование системы ТТ недопустимо в принципе. Ошибочно также представление автора о том, что заземление ОПЧ двигателя якобы шунтирует тело человека и тем самым обеспечивает его безопасность. Вспомним, что еще в ПУЭ-6 заземление без зануления выполнять не допускалось. На самом деле основная роль заземления – обеспечить путь для тока замыкания на землю, что позволяет реализовать защитную меру «автоматическое отключение питания».
Есть и другие замечания к видео, о которых я сообщил автору. Однако на них он не отреагировал.
Спасибо за дельные замечания!
Как бы не хотелось, но разделение проводника PEN на N и PE после “умного счетчика на столбе” , а РЕ соединить с заземлителем не получиться, многие счетчики ведут учет по N , накрутит столько, что мало не покажется.
У нас в СНТ система ТТ … но повторного заземления фактически нет (ЛЭП уже более 40 лет, его не сделали, а что было сделано – давно сгнило), потенциал на N относительно земли гуляет в пределах 30-50В относительно земли, особенно зимой, а напряжение во фазам – от 195 до 245В. Сетевая компания кормит “завтраками” обещая реконструкцию, в ближайшем необозримом будущем.
Да, есть такая проблема.
Я говорил об этом в статье :
https://dzen.ru/media/samelectric/ustroistvo-umnyh-schetchikov–na-primere-mir-s05-63ea14a6b15c066231995706
и там в конце ссылки на другие публикации по этой проблеме.
На рисунке: УЗО – применение в различных системах заземления в системе TN-C УЗО не сработает- надо перебросить РЕ проводник до УЗО.
Автор статьи пишет:
“…ПУЭ прямо говорит – в системе TN-C применение УЗО запрещено.”
“…УЗО можно (и нужно!) применять во всех системах, кроме TN-C.”
Позволю себе не согласиться с данными утверждениями и рекомендую более детально разобраться с требованием п.1.7.80. ПУЭ-7.
Цитаты из ПУЭ-7:
“п.1.7.80. Не допускается применять УЗО, реагирующие на дифференциальный ток, в четырёхпроводных трёхфазных цепях (система TN-C). В случае необходимости применения УЗО для защиты отдельных электроприёмников, получающих питание от системы TN-C, защитный РЕ-проводник электроприёмника должен быть подключен к PEN-проводнику цепи, питающей электроприёмник, до защитно-коммутационного аппарата.” (Однако, в случае разделения PEN-проводника и применения отдельного защитного PE-проводника, система TN-C превращается в систему TN-C-S).
Итак, в ПУЭ-7 нет прямого и категорического запрета применения УЗО в системе TN-C во всех возможных случаях! Например, ПУЭ-7 не запрещают применение УЗО в однофазных двухпроводных цепях, являющихся ответвлениями от четырёхпроводных трёхфазных цепей системы TN-C.
Поэтому безапелляционное утверждение, что в системе TN-C установка УЗО запрещается, размещённое на рисунке “Подключение ОДНОФАЗНЫХ УЗО”, является в корне неверным!
Более того, ПУЭ-7 не только не запрещают применение УЗО, но рекомендуют и даже обязывают его применять:
“7.1.71. Для защиты групповых линий, питающих штепсельные розетки для переносных электрических приборов, рекомендуется предусматривать устройства защитного отключения (УЗО).”
“7.1.72. Если устройство защиты от сверхтока (автоматический выключатель, предохранитель) не обеспечивает время автоматического отключения 0,4 с при номинальном напряжении 220 В из-за низких значений токов короткого замыкания и установка (квартира) не охвачена системой уравнивания потенциалов, установка УЗО является обязательной.”
“7.1.82. Обязательной является установка УЗО с номинальным током срабатывания не более 30 мА для групповых линий, питающих розеточные сети, находящиеся вне помещений и в помещениях особо опасных и с повышенной опасностью, например в зоне 3 ванных и душевых помещений квартир и номеров гостиниц.”
Спасибо за развернутый комментарий.
В системе TN-C защитный проводник (входящий в состав PEN) должен быть непрерывным на всём протяжении от источника питания до корпуса электроприбора. Кроме того, он должен быть сечением не менее 10 мм2 по меди.
Если где-либо поставить УЗО и занизить сечение, то эти два требования будут нарушены. А есть и другие требования!
Прямой запрет есть в ГОСТ, если хотите, дам ссылку.
Кстати, многие путают TN-C и двухпроводную систему с занулением. Это разное.
Двухпроводная система с занулением – это что-то новенькое! Вы сами хотя бы поняли, что сказали? Может ссылочку покажете с описанием этой загадочной и удивительной двухпроводной системы с занулением?
Про TN-C и её запрет почитайте в ГОСТ 30331.1—2013 п.312.2.1
И как же в таком случае огромная часть старого жилого фонда нашей необъятной страны существует с запрещённой системой TN-C ? Видимо ожидает скорой и массовой реконструкции в систему TN-C-S или TN-S. Только сроки выполнения этой долгожданной реконструкции, к сожалению, никем не установлены, поэтому наша родная система TN-C будет существовать вечно!
В связи с вышеизложенным, предлагаю заменить рисунок со схемами подключения УЗО следующим:
Уже ответил, почему рисунок неверный. Ещё раз.
1 – это не будет TN-C.
2 – PEN должен быть непрерывным
3 – Электро установки жилых и общественных зданий, торговых предприятий, медицинских учреждений запрещено выполнять с типом заземления системы TN-C. ГОСТ 30331.1—2013 п.312.2.1
1. Если это не TN-C, тогда что же это за система?
2. PEN до УЗО непрерывен.
3. Запрещено выполнять вновь строящиеся электроустановки жилых и общественных зданий, торговых предприятий, медицинских учреждений с типом заземления системы TN-C. А как же быть с существующими, которых ещё осталось огромное количество?
Поэтому и в системе TN-C можно применять УЗО, только подключать его нужно правильно, как показано на моей схеме, без всяких PE-проводников и всё будет работать (проверено на себе)!
1 двухпроводная система питания, не удовлетворяющая требованиям ни одной из систем.
2 верно. А после он прерывается, а это запрещено.
3 работать конечно будет, но это запрещено. Систему TN-C видел только на предприятиях, там где станки подключены. Всё остальное – лишь пародия.
Для понимания: Если на Мерседес установить движок от Жигулей, можно ли эту машину назвать Мерседесом? Кто-то назовёт. Я – нет.
1. Это двухпроводная однофазная сеть, являющаяся ответвлением от нашей родной советской четырёхпроводной трёхфазной системы с глухозаземлённой нейтралью, существующей до сих пор в большинстве жилых, бытовых, общественных и административных зданий РФ.
2. После прохождения через УЗО глухозаземлённый нейтральный проводник (неверно называемый PEN) теряет свою защитную функцию, но не перестаёт выполнять функцию рабочего нулевого проводника. На работоспособность УЗО это не влияет.
3. Плохо же Вы знаете Россию, коль видели систему TN-C только на предприятиях! Повторяю, большинство потребителей электрической энергии РФ используют старую добрую трёхфазную четырёхпроводную систему с глухозаземлённой нейтралью (ошибочно называемую TN-C), а также двухпроводную однофазную сеть ~220 В, являющуюся ответвлением от четырёхпроводной трёхфазной системы с глухозаземлённой нейтралью и линейным напряжением ~380 В.
P.S. Поражаюсь, насколько Вам запудрили мозги все эти нерусские названия: TN-C, TN-S, TN-C-S, TT и прочие IT. Вы же сами высказали верную мысль, если “Жигули” переименовать в “Mercedes-Benz” они от этого не станут Мерседесом…
По 1 и 2 согласен, а где Вы видели её кроме предприятий? Приведите пример.
Только давайте полноценную TN-C, а не двухпроводку с занулением.
