Очередная статья Конкурса. Автор – Валентин из Новочеркасска. Прошу критиковать и задавать вопросы в комментариях. Свои комментарии я буду давать в цитатах по тексту.

Статья про способ монтажа розетки без коробки

Мне нужно было установить двойную розетку в кухне, при этом нельзя было трогать плитку. Сложность в том, что установочной коробки можно сказать что не было. Точнее, она была, но утоплена очень глубоко, и нормальная розетка за неё никак не удержалась бы.

Предыдущая розетка вываливалась и совсем не держалась. Чудо, что провода не обломались.

По установке розеток на моем блоге много статей. Вот они:

На фото показаны мои трудности при монтаже двойной розетки:

Отверстие под двойную розетку слишком велико

Отверстие под розетку слишком велико, крепить не за что

На саморезы никак не закрепить – везде цемент и плитка. Стандартные лапки не достают до стенок, да и они вообще плохо держат, не доверяю я им.

Старая коробка такая:

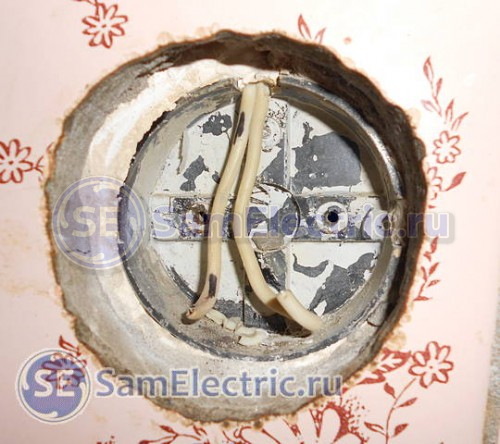

Старая установочная коробка под розетку. Утоплена на 1,5-2 см

Старая установочная коробка под розетку. Утоплена на 1,5-2 см. И гораздо шире, чем надо

В принципе, можно было как-то изловчиться, и поставить коробку типа Гуси. Надо было бы её подрезать и установить на штукатурку (на гипс). А старую коробку перед этим как-то выковырять из стены. Но времени возиться с гипсом не было, да и не люблю я это грязное дело. А как раз с собой был шуруповерт.

Вариант установки на дюбеля в плитке

Я решил установить розетку, закрепив её за отверстия в фланце саморезами. А саморезы вкрутить в дюбеля, вставленные в плитку.

Понятнее на фото.

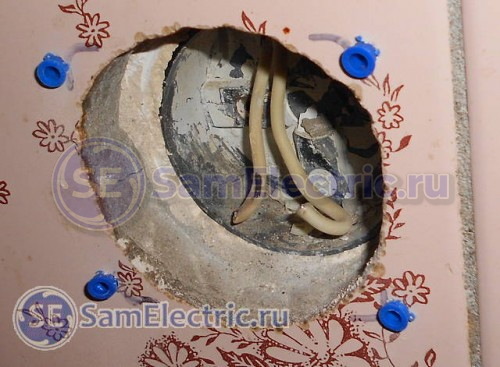

Дюбеля на 5 для крепления розетки. Края розетки отмечены маркером

Дюбеля на 5 для крепления розетки. Края розетки отмечены маркером

Были просверлены отверстия на 5, с таким расчетом, чтобы потом саморезы держали своими шляпками розетку. Части дюбелей, которые не вошли, обрезал:

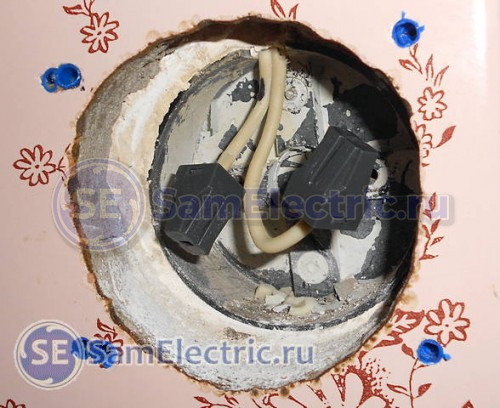

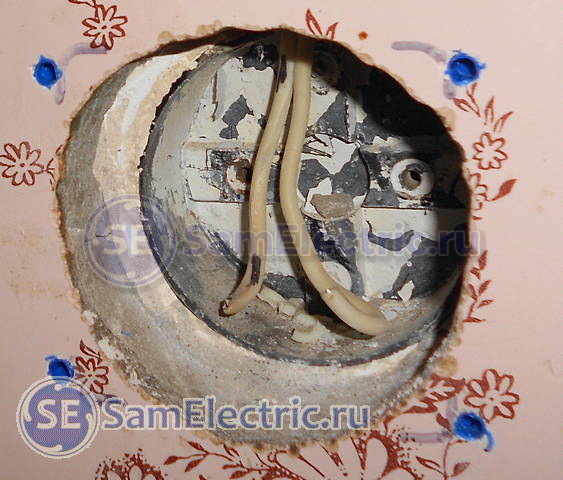

Подготовка к установке розетки на плитку

Подготовка к установке розетки на плитку

Тут я немного прокосячил, пришлось переделывать.

Подготовка к установке розетки на плитку

Подготовка к установке розетки на плитку

Подключение розетки через клеммы Ваго

Монтаж делал на клеммы Ваго, с пастой, на 4 провода.

По монтажу электропроводов с помощью клемм Wago – рекомендую мои статьи, вот одна из них.

Чтобы усилить розетку по току, и меньше давать нагрузку на Ваго, к розетке идет по два провода на фазу и на ноль.

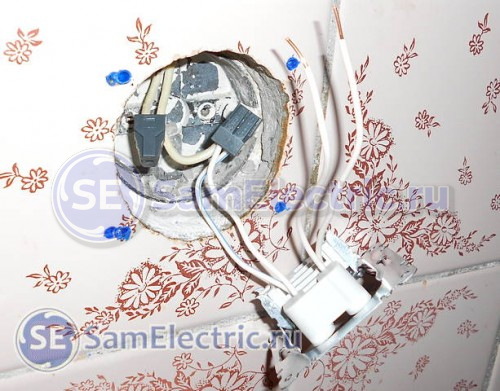

Подключение розетки через клеммы Ваго 773-304 с пастой

Подключение розетки через клеммы Ваго 773-304 с пастой

Розетка Makel,  двойная. На кухне это особенно актуально, потребителей много.

Дополнительно, чтобы розетка не скользила по плитке, использовал толстый двусторонний скотч.

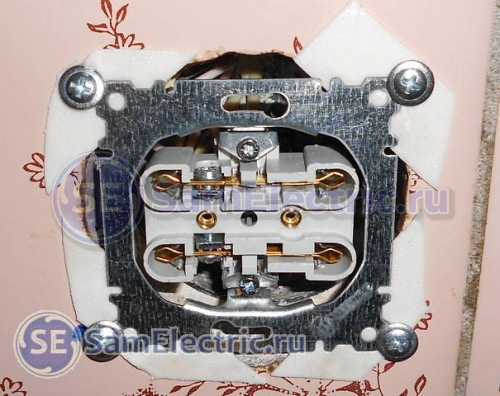

Розетка закреплена на плитке с помощью саморезов

Розетка закреплена на плитке с помощью саморезов

При установке крышки выяснил, что турки не учли такой вариант монтажа розетки – саморезы упирались в заднюю часть, и пластик пришлось подрезать, чтобы крышка была вплотную к стене.

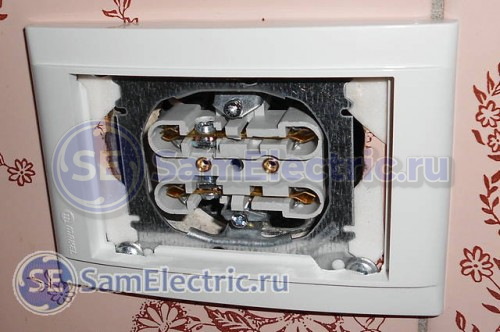

Двойная розетка 220В, установленная на плитку

Двойная розетка 220В, установленная на плитку

На этом всё, голосуйте за меня)

От Администратора блога – Голосование начнется в декабре, а я добавлю, что розетку и клеммы надо правильно защитить автоматическим выключателем.
