Сегодняшняя статья посвящена разборке счетчика прямого включения Энергомера ЦЭ 6803В. Напоминаю, у меня уже есть подобная статья про устройство однофазного счетчика Энергомера. Там же – информация о том, как счетчик считает электроэнергию.
На этот раз – не одна, а три фазы!
Кто глубже интересуется темой – я подробно уже написал в другой статье, чем три фазы отличаются от одной.
По таким счетчикам у меня есть ещё одна популярная статья – про подключение и монтаж трехфазных счетчиков. Там очень подробно, как закрепить и подсоединить такие счетчики.
Мне попал в руки трехфазный счетчик, который снят с эксплуатации. Разбирать будем до винтика, приготовьтесь!
Устройство трехфазного счетчика Энергомера ЦЭ6803В
Внешний вид счетчика приведён слева, в начале статьи. Все фото, как обычно, можно увеличить.

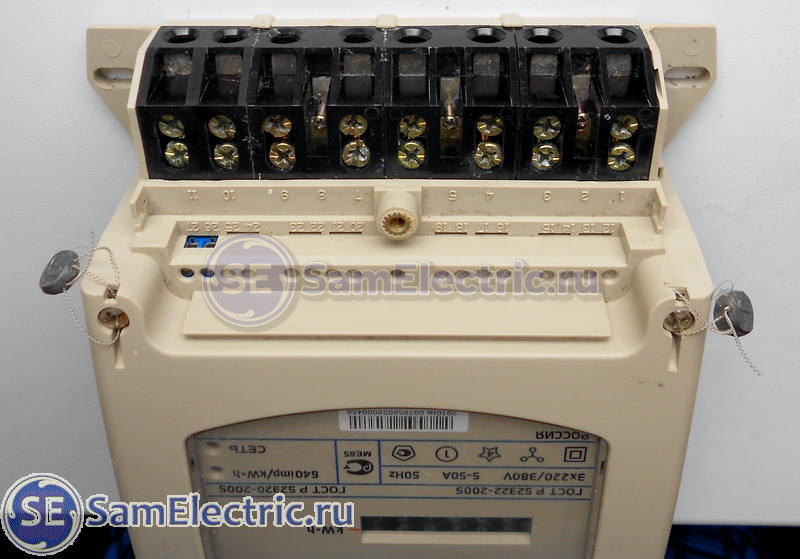

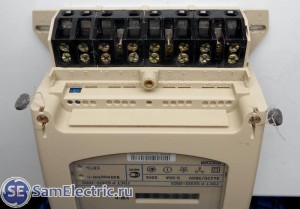

Переворачиваем, вид на клеммы. Как всегда в подобных устройствах, клеммы очень качественные. Ведь они пломбируются, и доступа к ним нет.

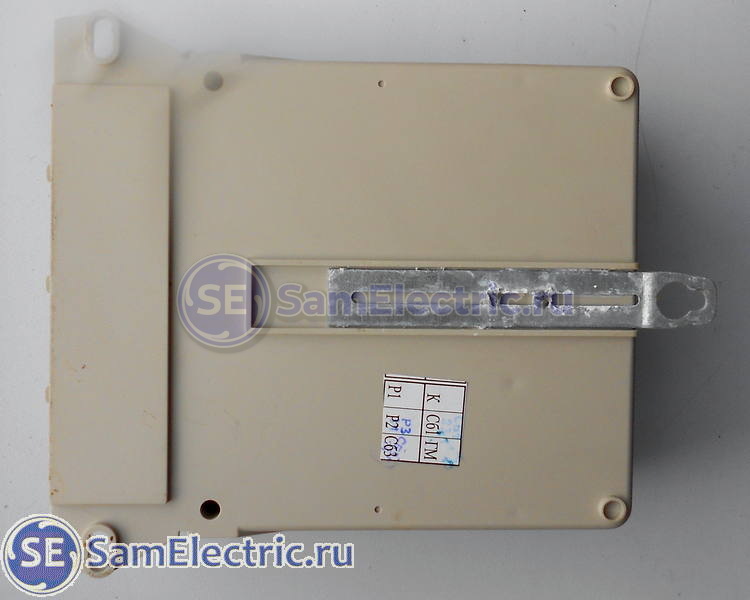

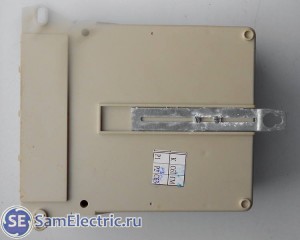

Вид сзади. Крепления на ДИН-рейку нет, только на винты. Хотя, в комплекте может быть переходная планка на ДИН-рейку.
Верхняя крышка запломбирована двумя пломбами. Если их случайно сорвать, то надо такой счетчик отдавать на поверку. На практике придётся покупать новый.

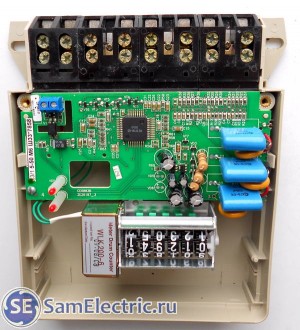

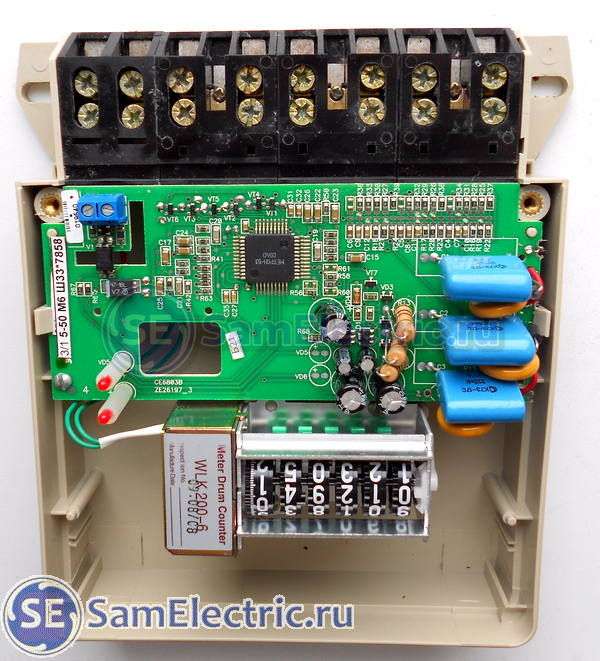

Но нам уже всё нипочём, снимаем:Видим печатную плату, и устройство отображения показаний.

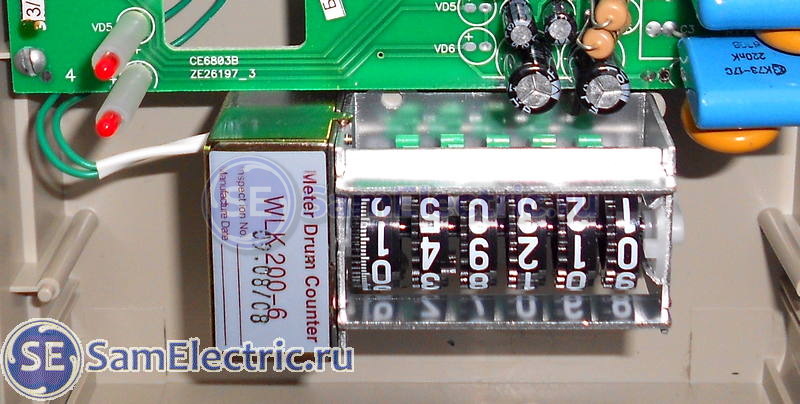

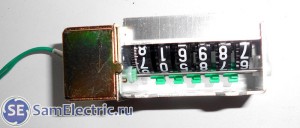

Теперь подробнее. Это – шаговый двигатель, на ось которого посажены колёса с цифрами. Двигатель двумя проводками подключен к плате:
Импульсы напряжения подаются на двигатель, и они же – на светодиод, который мигает в такт движению цифр.

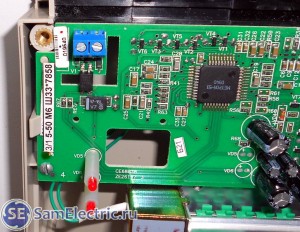

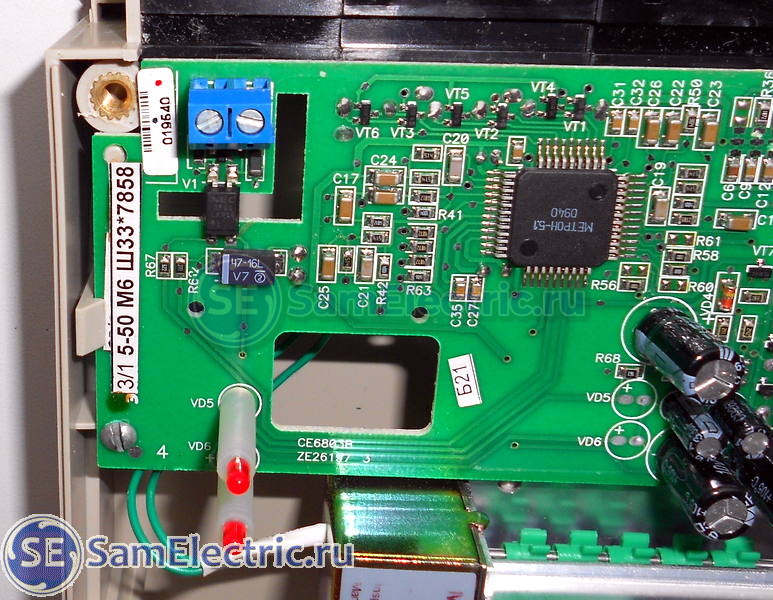

Далее. Контроллер, в котором заложена программа для преобразования напряжения, пропорционального протекающему току, в импульсы для шагового двигателя.
Также имеется последовательный порт с оптической развязкой.

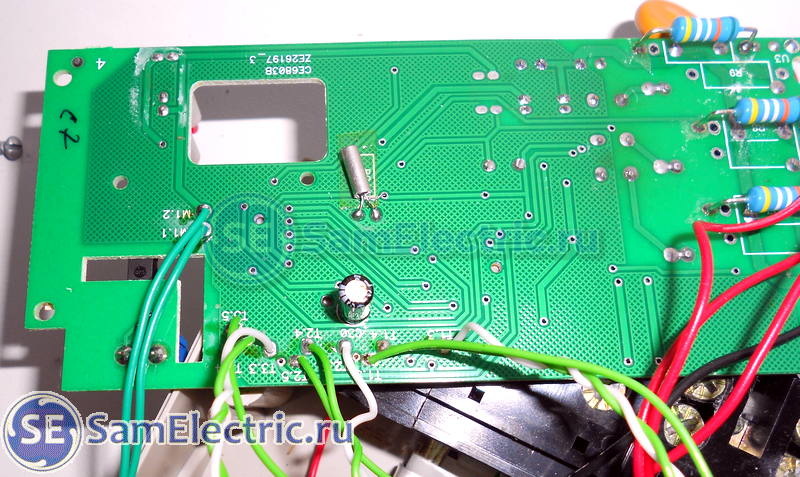

Плата с другой стороны:

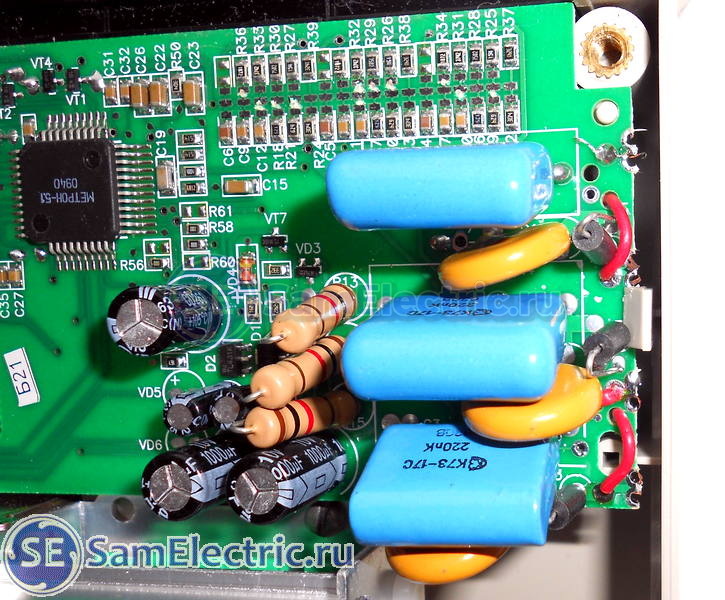

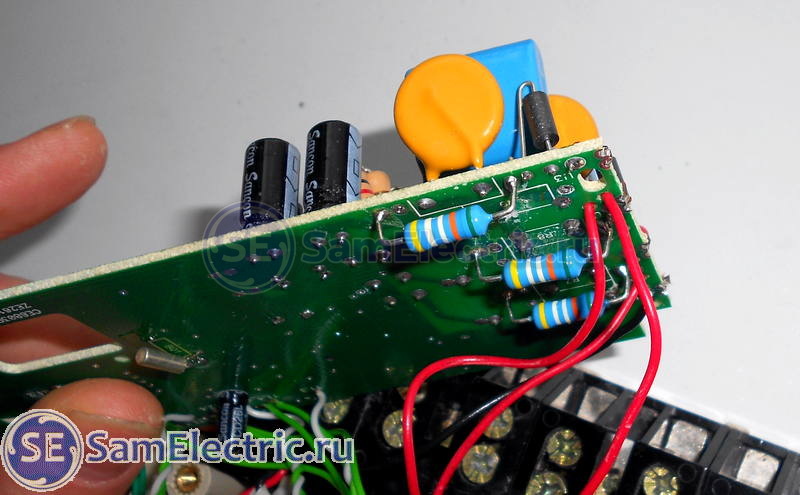

Вот – входные цепи, которые построены на основе делителей напряжения, собранных на резисторах и конденсаторах.
Стоит сказать, что эти детали имеют процент погрешности номинала (например, конденсаторы – 10%), а никакой регулировки на плате я не обнаружил. Хотя, скорее всего, точность измерений определяется классом точности резисторов делителя, а конденсаторы служат для сглаживания пульсаций. А резисторы, судя по цветовой маркировке, имеют погрешности 0,5 и 1%.

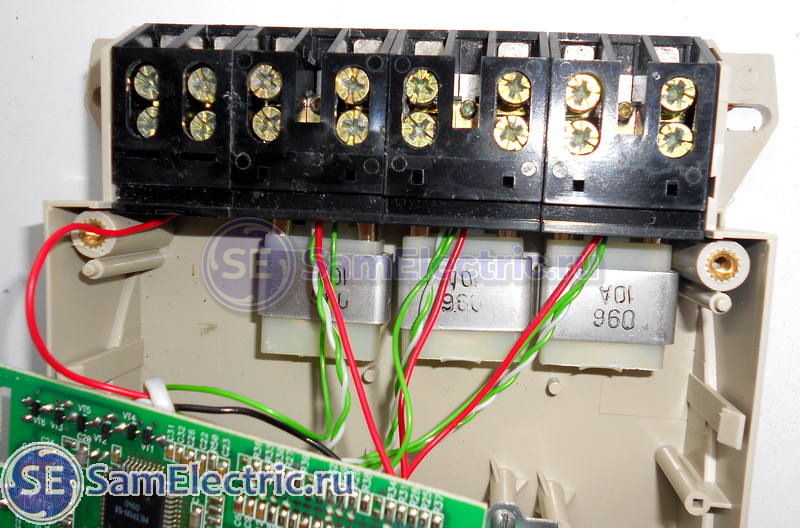

Красные проводочки – это подача напряжения с каждой фазы. Между каждым из них действует линейное напряжение 380В. Они припаяны ко входам делителей.

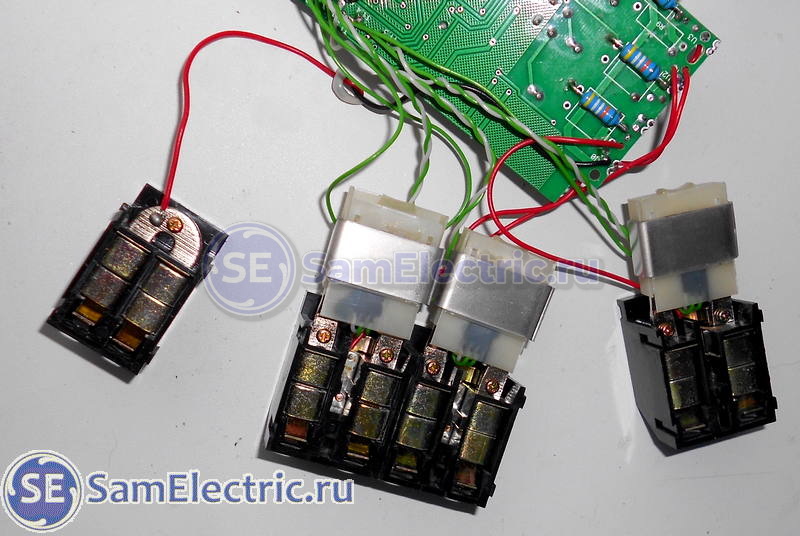

Далее рассмотрим устройства, которые преобразуют ток в напряжение. Там не так всё однозначно, и одним законом Ома не обойтись.

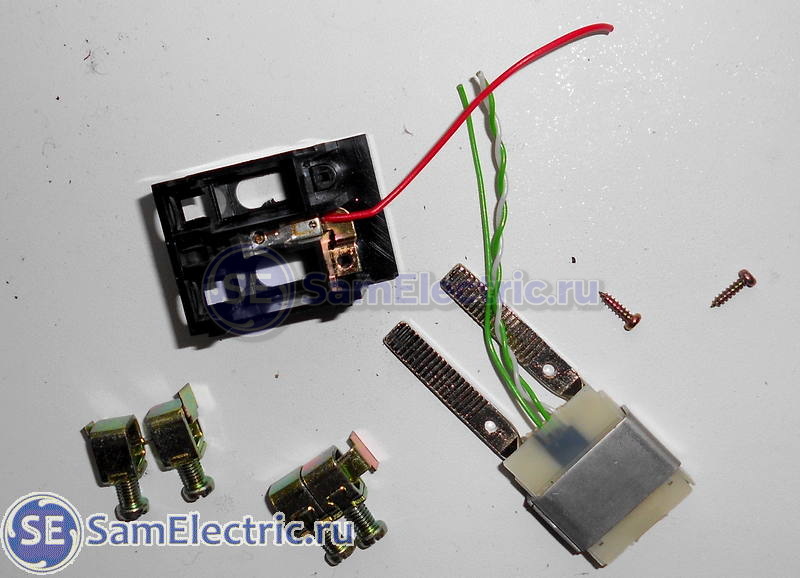

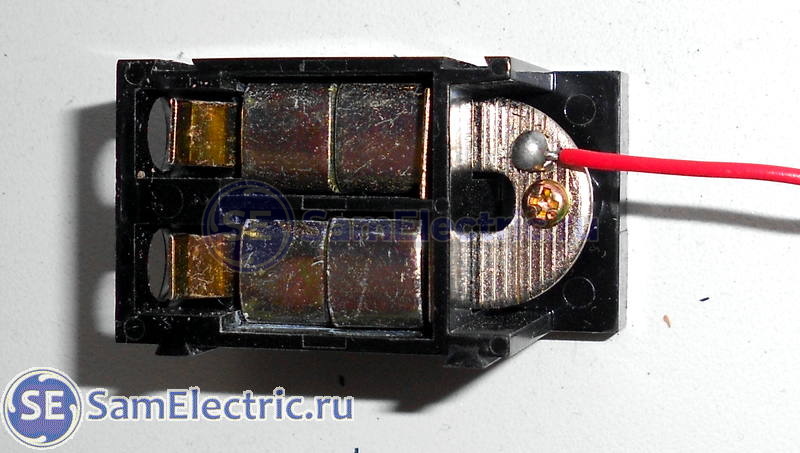

С нулевой клеммой всё понятно,

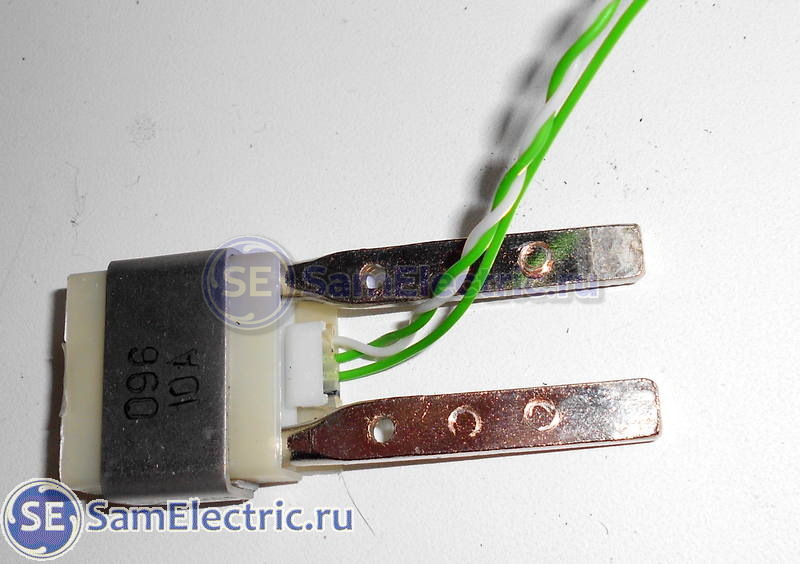

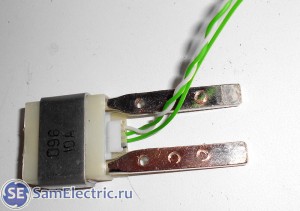

а вот фазную рассмотрим поближе:

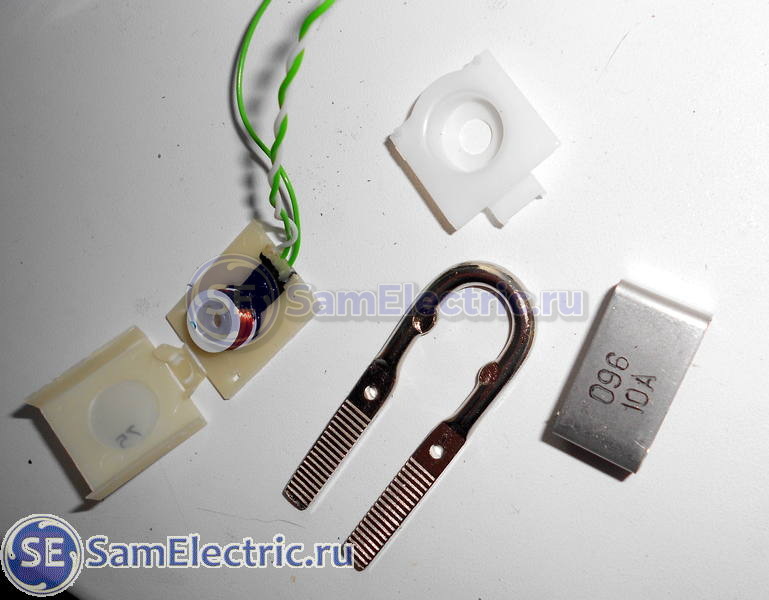

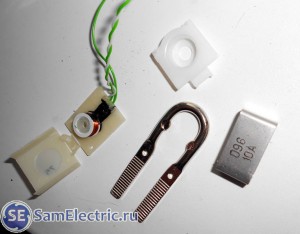

Катушка, которая располагается в петле фазы.
Что-то похожее есть в однофазном счетчике (ссылку давал выше), но там этот автотрансформатор, или делитель реализован проще.
Кстати, не смотря на то, что счетчик называется Прямого включения, у него на входе всё равно стоит трансформатор, как это видно из фото конструкции.
Двигатель счетчика

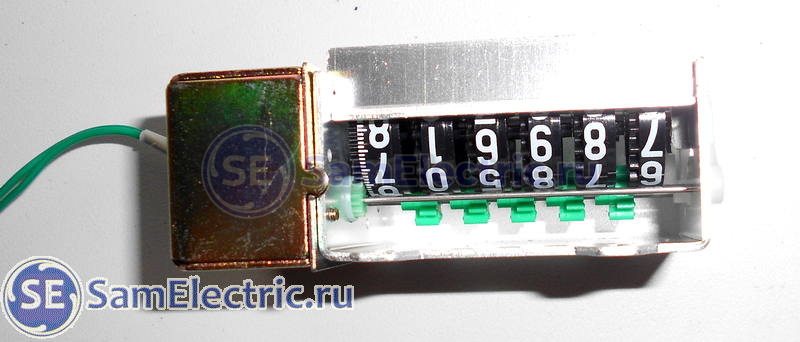

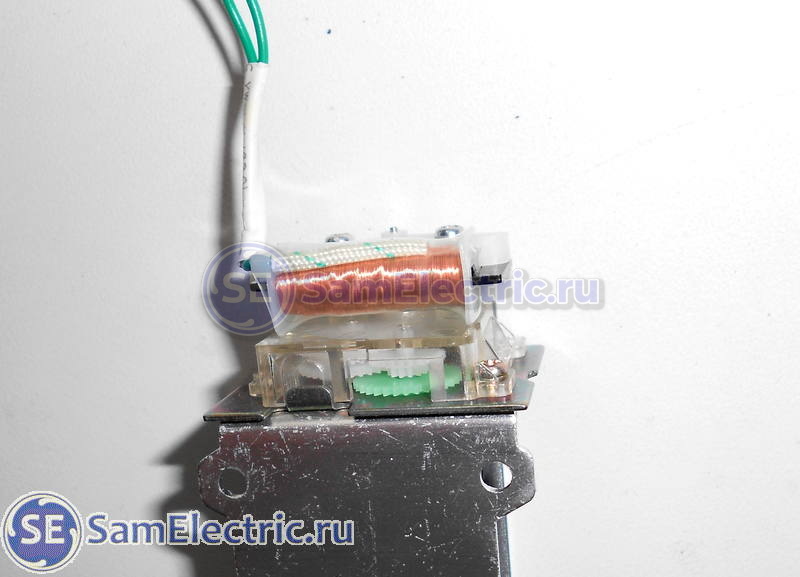

Бонусом – фото двигателя и цифр с шестеренками:
Действительно, целый часовой механизм с пластмассовыми шестеренками:

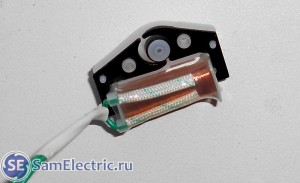

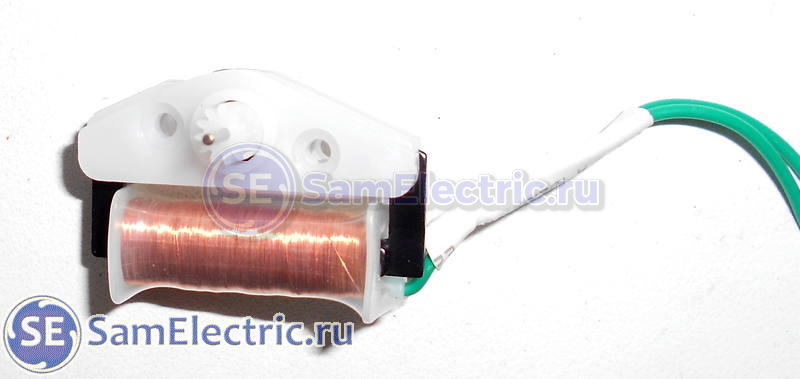

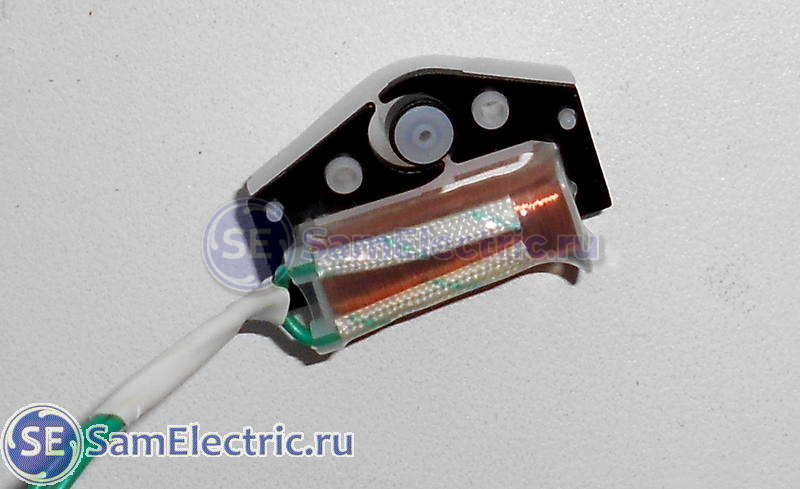

Катушка, которая преобразует импульсы напряжения с платы в движение маховичка, который вращает остальной механизм:

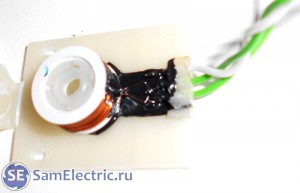

Круглый, с черной окантовкой (магнитом) – ротор, если не сильно громко сказано)
На этом заканчиваю, надеюсь, статья была полезной!
Скажите какое напряжение идет на двигатель счетчика
Там импульсы, напряжением порядка 12 В. Я так думаю. Что реально – надо измерять или экспериментировать.
И зависит от типа счетчика.
Что будет считать электросчётчик если входы и выходы соединить параллельно и использовать его в качестве однофазного?
Если в качестве однофазного счётчика использовать одну фазу то он считает.
Соединить параллельно три фазы, и подать одну фазу? Не знаю. Скорее всего, тот же ток, т.к. сумма по трем входам будет равна току одной фазы.
При параллельном соединении трех фаз к одной, счетчик будет считать ровно в три раза больше.
Как можно запараллелить три фазы в одну?
Спасибо. И я того же мнения. Надо испытать. Летом.
