Новое реле напряжения. Чем оно примечательно?

На днях российское электромонтажное сообщество узнало интересную новость: компания INNEL выпустила своё первое изделие – реле напряжения К5В2А, которое входит в систему защитных устройств К5. Казалось бы, чем ещё нас можно удивить? Реле напряжения сейчас ставятся в каждый новый щиток (за исключением случаев жёсткой экономии), а параметры РН улучшаются год от года.

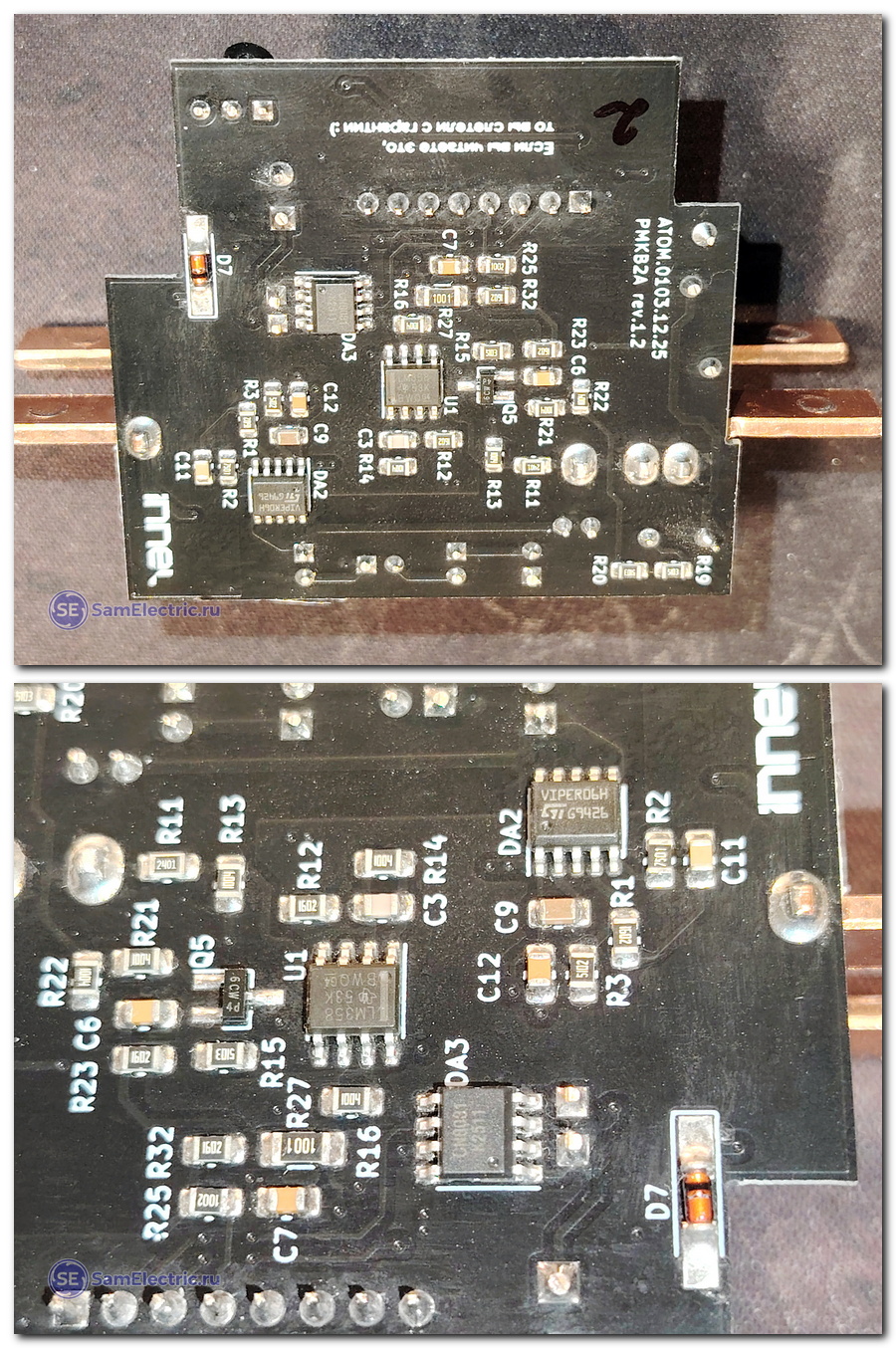

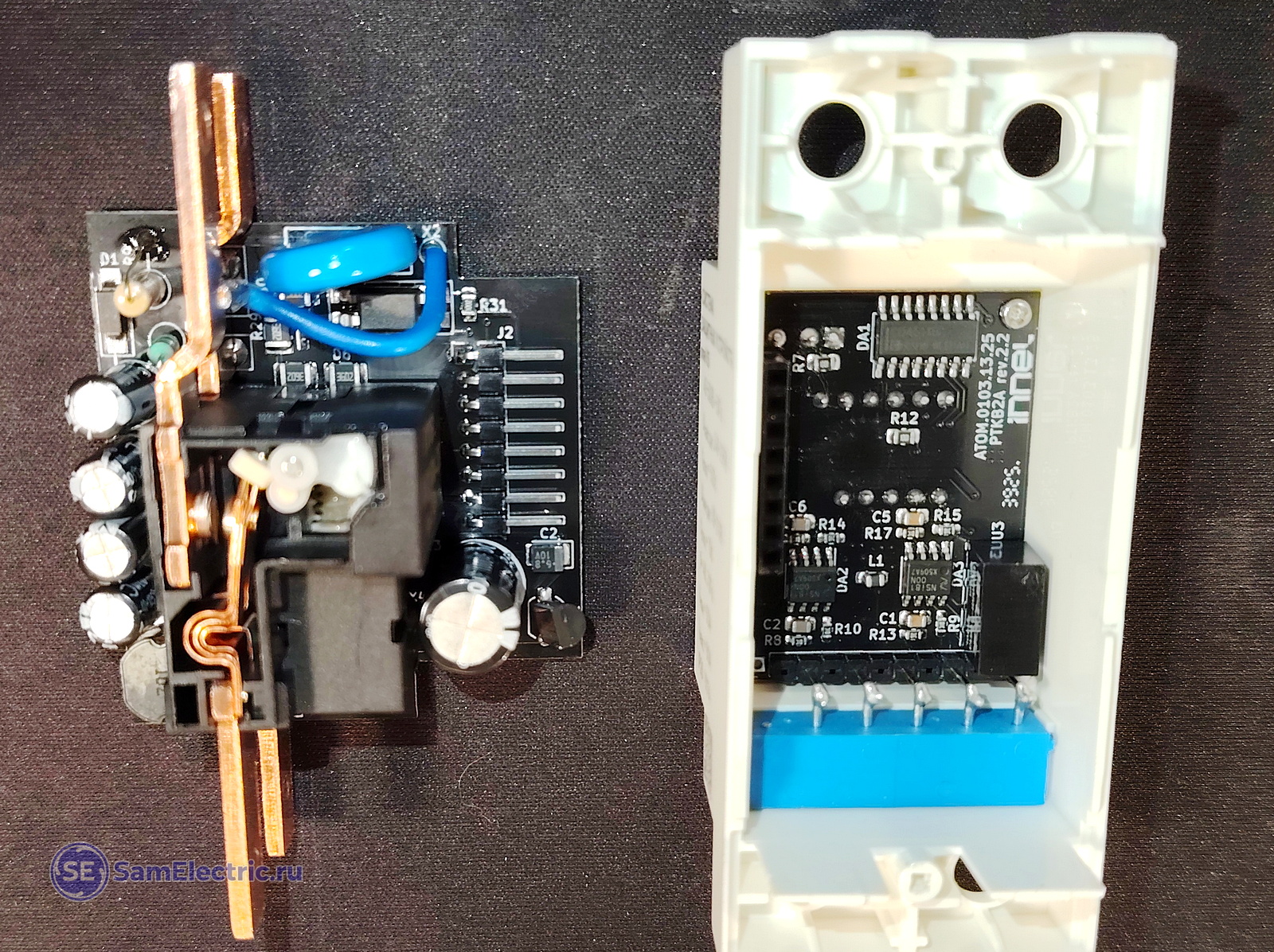

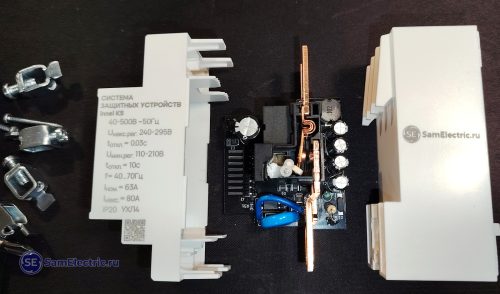

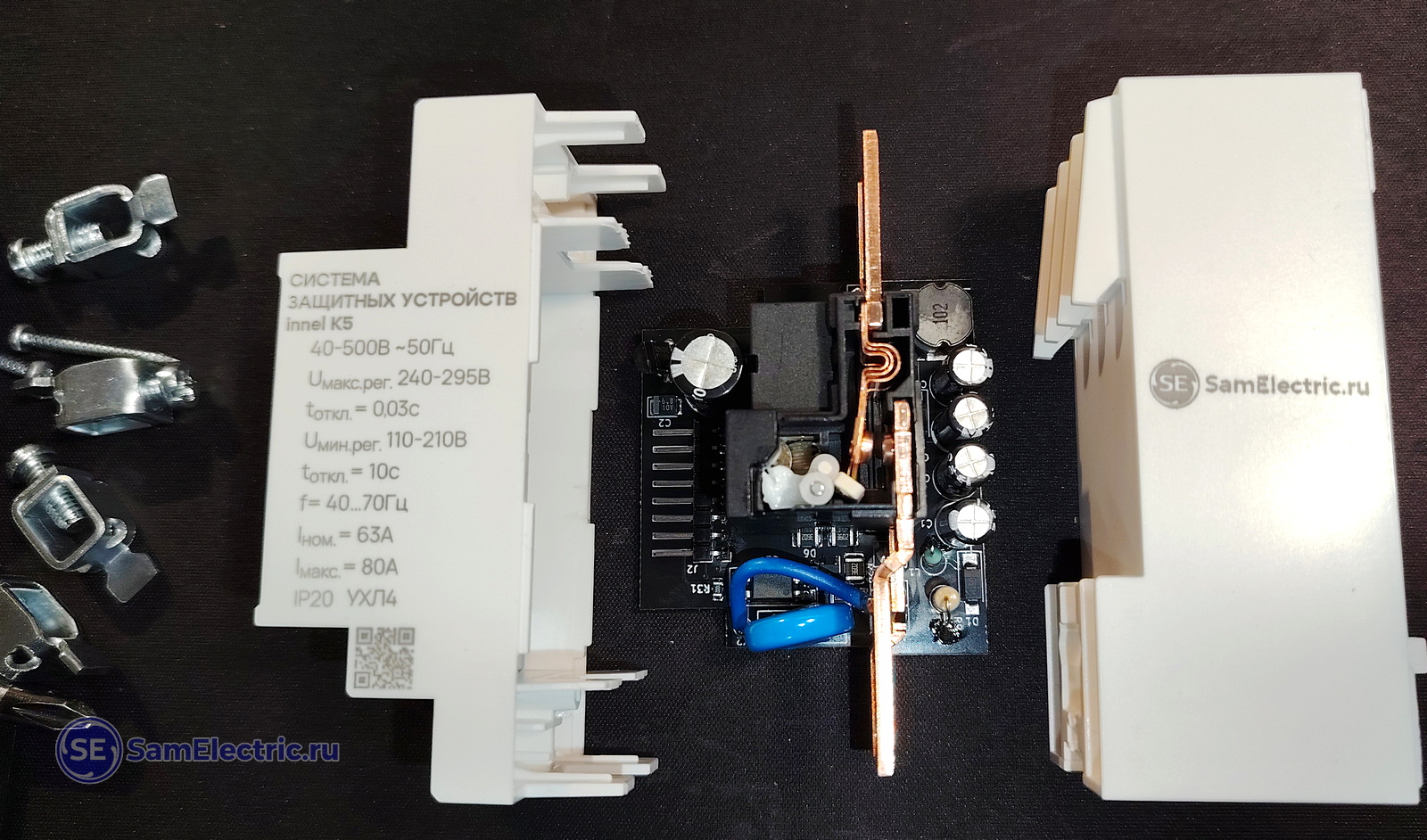

В статье я расскажу, чем меня впечатлило это реле, а вы в комментариях напишите, можно ли это считать достоинствами или недостатками. Также в статье будет видеообзор реле, а также фото и видео вскрытия корпуса.

Реле компания INNEL прислала мне для ознакомления и испытаний, поэтому я знаю, о чём пишу. Конечно, можно было погонять его по уставкам тока и напряжения. Но это я уже делал с другими РН, и вряд ли INNEL покажет что-то новое. Поэтому пока просто выскажу мнение, а при случае поставлю это реле в реальный электрощиток.

INNEL – российская компания, резидент Сколково, тесно сотрудничает с МЭИ (Московским энергетическим институтом). Название происходит от двух слов – Инновационная Электротехника.

Итак, что мне показалось примечательным в этом реле?

Для начала – то, чем уже не удивить. Реле измеряет все параметры электросети:

• действующее напряжение,
• ток нагрузки,
• частоту напряжения,
• коэф-т мощности (cos φ).

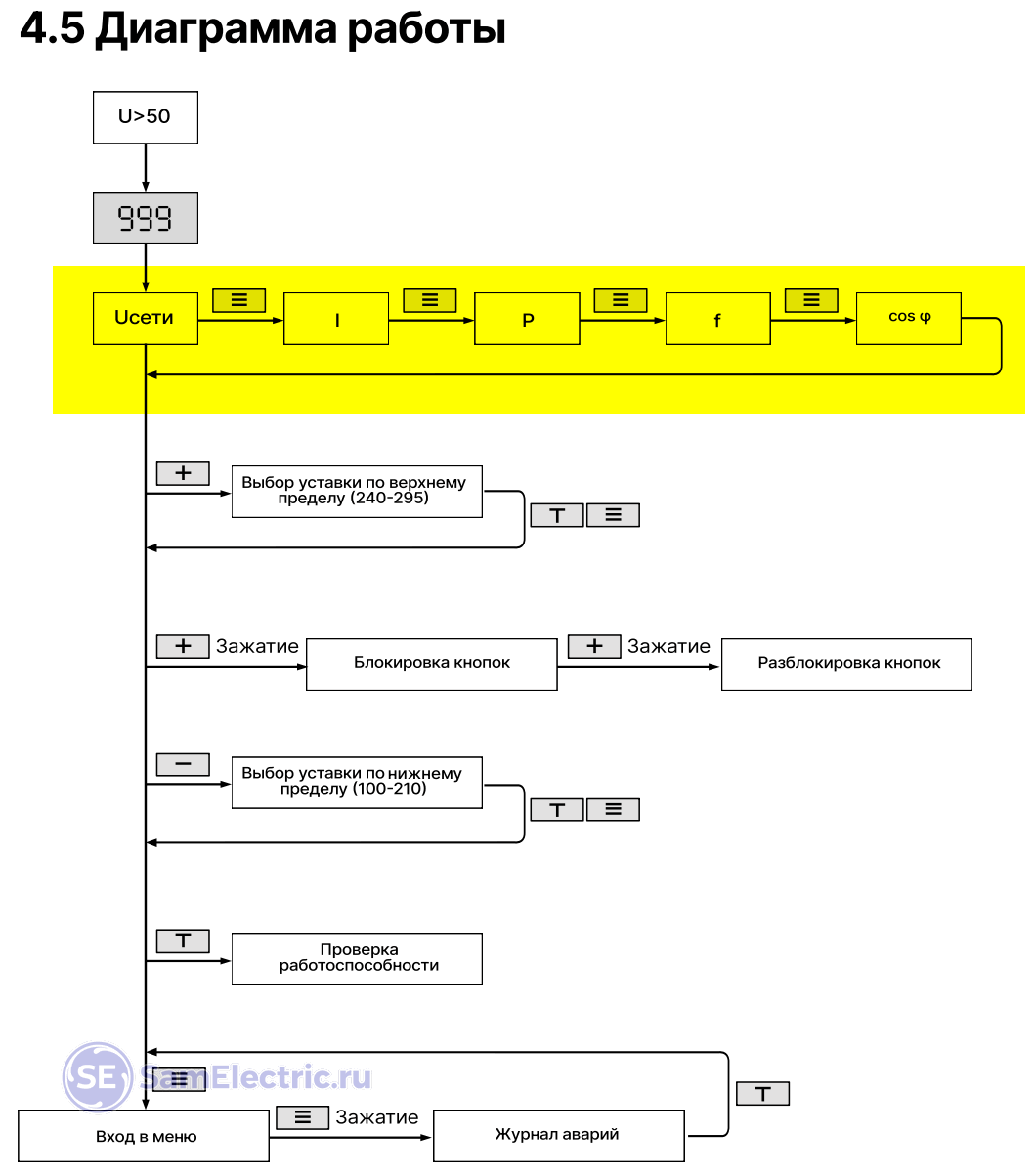

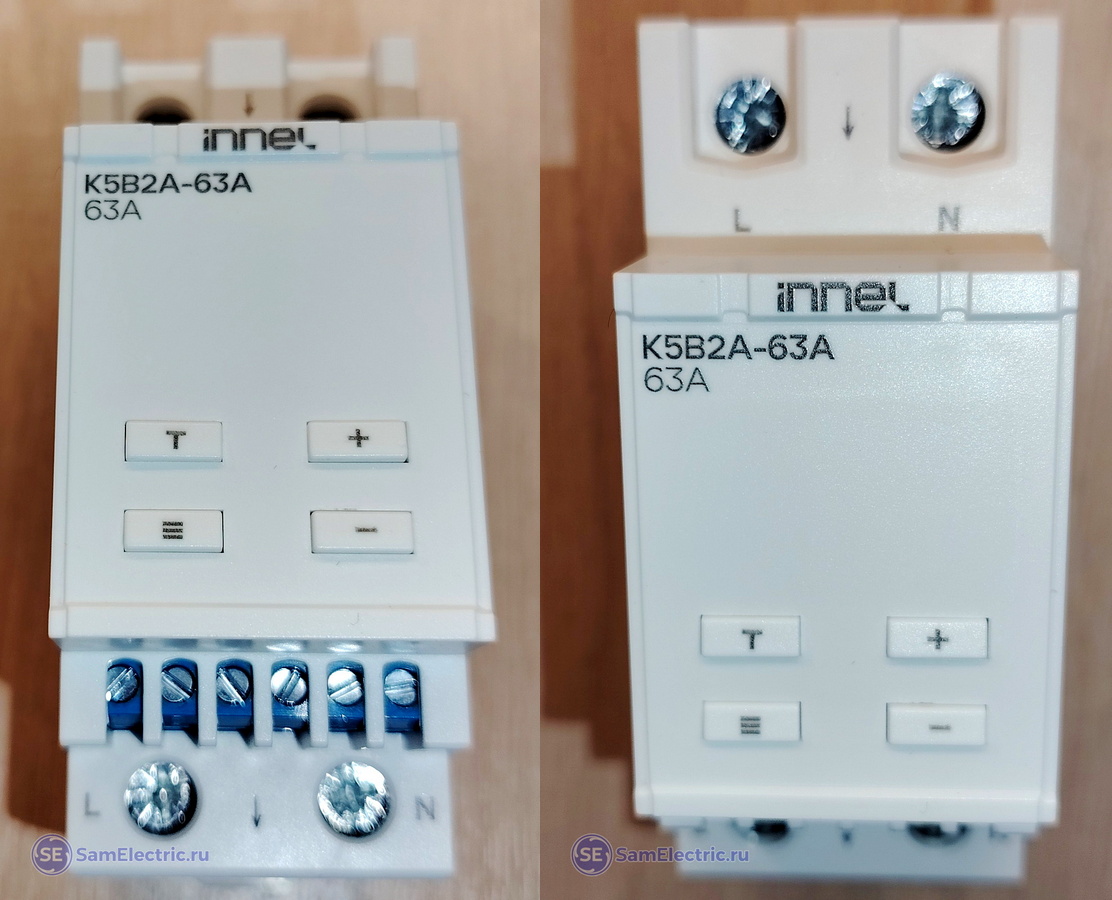

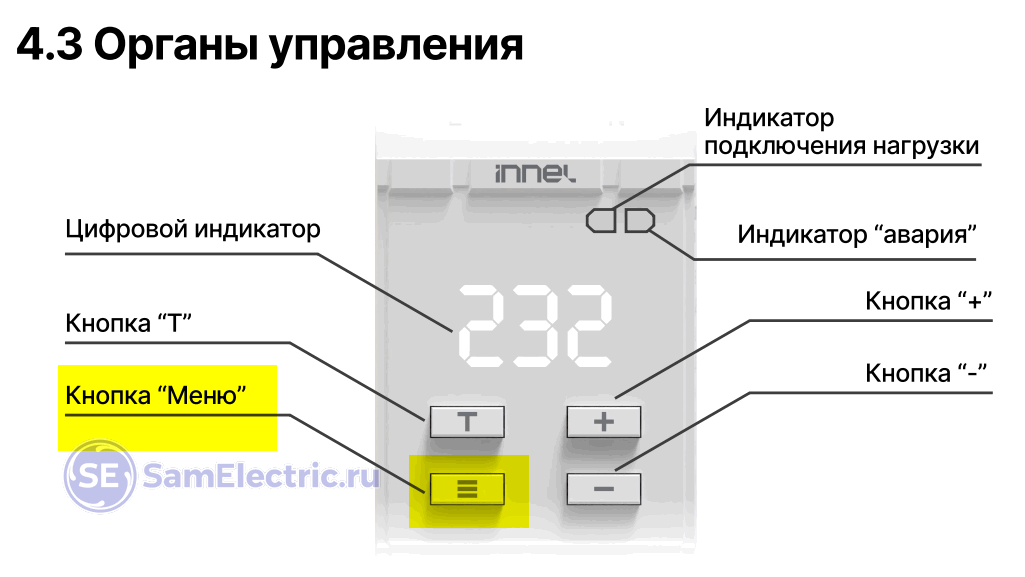

Напряжение индицируется на экране постоянно, чтобы увидеть остальные параметры, нужно нажать нужное количество раз на кнопку Меню.

Подробности прочитаете в инструкции и увидите в видео, которое будет в конце статьи. А теперь перейдёт к гораздо более интересным особенностям.

Высокое максимальное напряжение питания

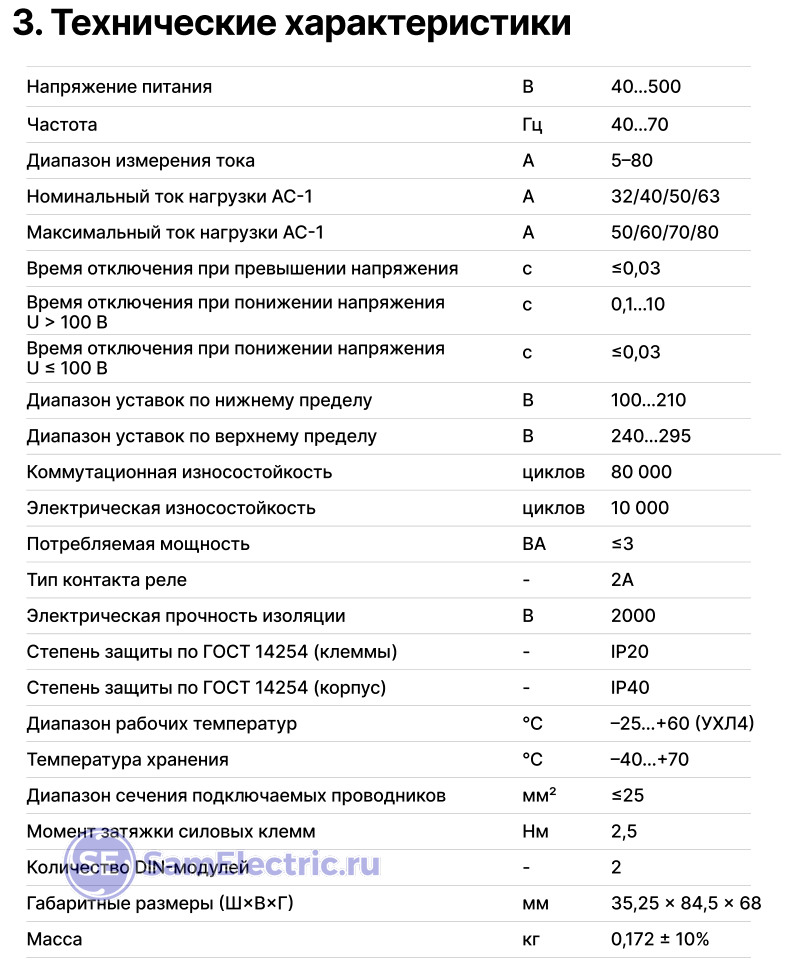

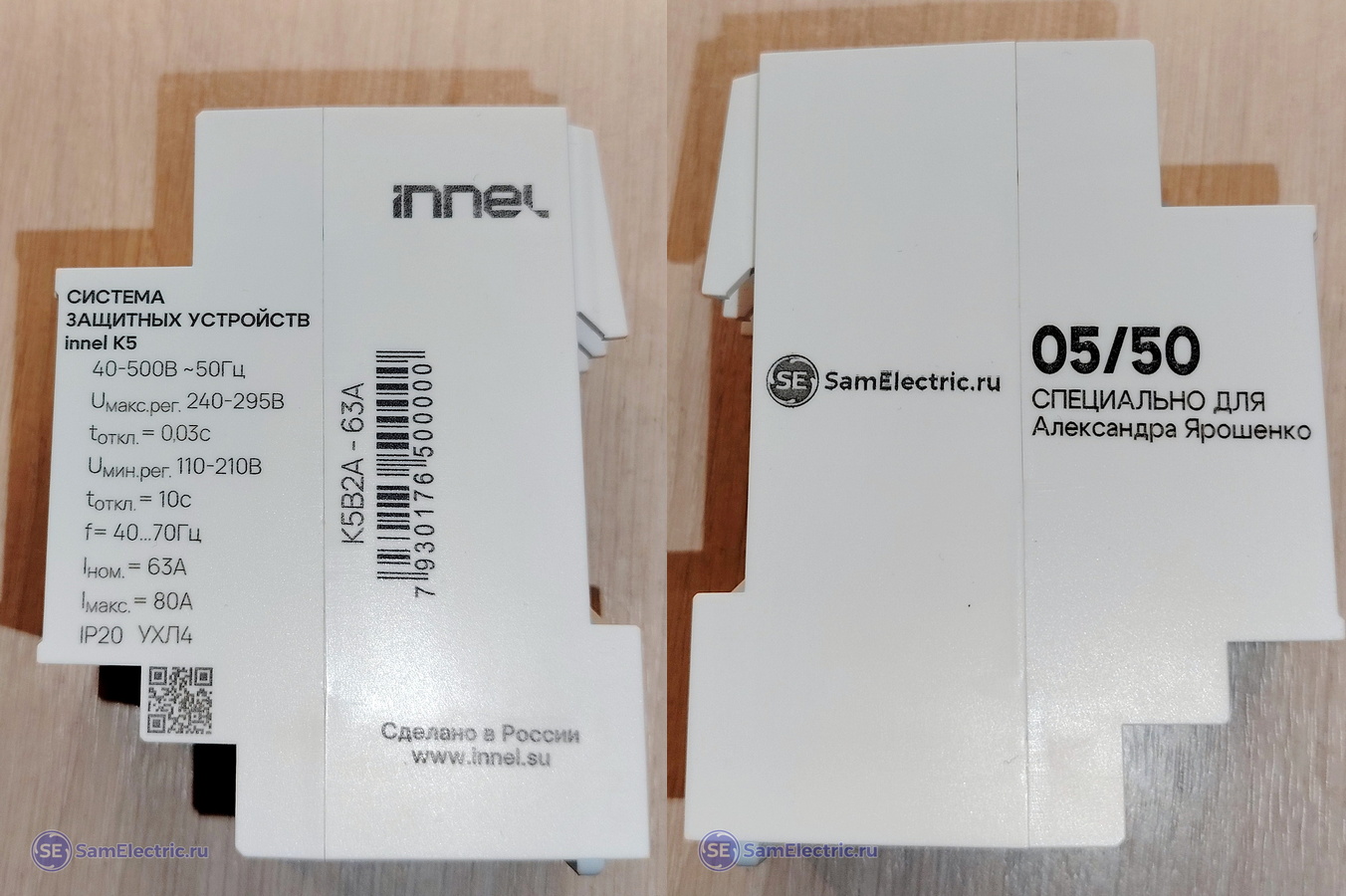

Когда я увидел этот параметр – напряжение питания до 500 В – я сразу понял, что моему ЛАТРу тут делать нечего. 500 В говорят о повышенной надёжности. Сейчас этот параметр я считаю одним из главных для любого РН – примерно, как отключающая способность у автоматических выключателей. При прочих равных условиях какой АВ вы выберете – с Icu = 4500 А или 6000 А? А реле напряжения с максимальным напряжением 400 В или 500 В? По моему, ответ очевиден. Чем выше значения этих параметров, тем спокойнее РН и АВ перенесут соответствующие аварийные режимы.

По моей личной статистике, 90% проблем с РН – это проблема из-за его блока питания. Остальное – перегрев контактов или неправильная схема включения.

Надёжность означает, что реле должно без вопросов отработать положенный гарантийный срок (в данном случае – 10 лет). Ведь любое новое дополнительное реле в электрощитке должно приносить дополнительную пользу, а не дополнительные проблемы.

Кстати, для меня надёжность напрямую коррелирует с необходимостью установка байпаса – для РН с плохой репутацией байпас просится в схему сам.

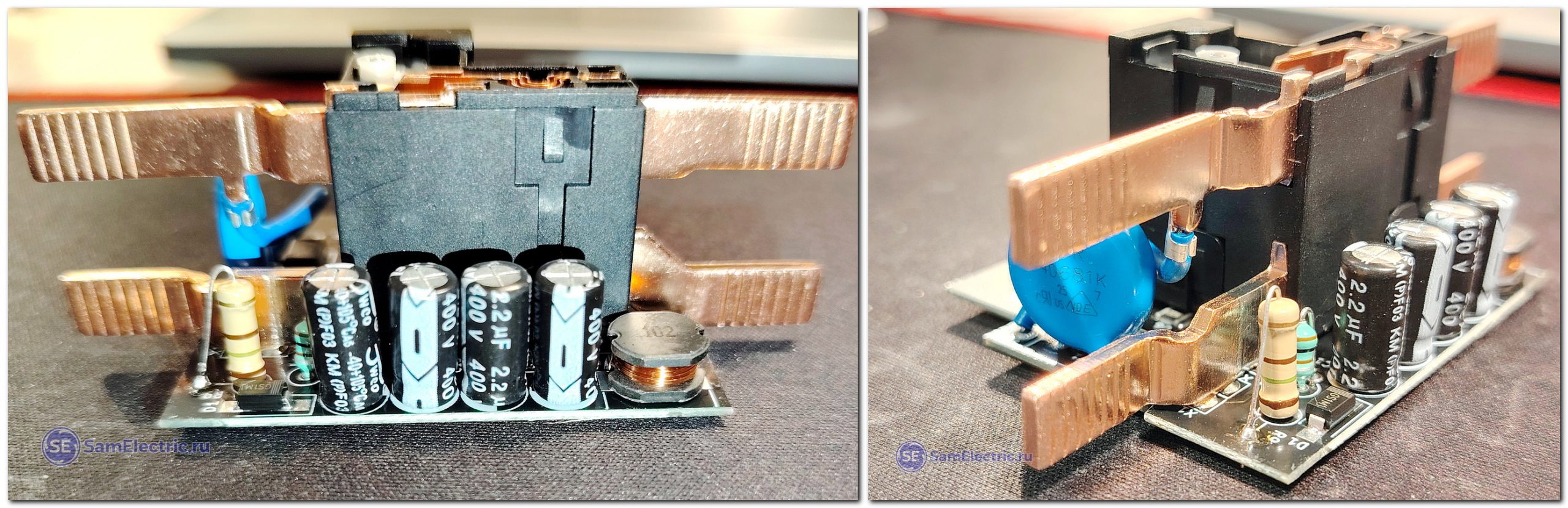

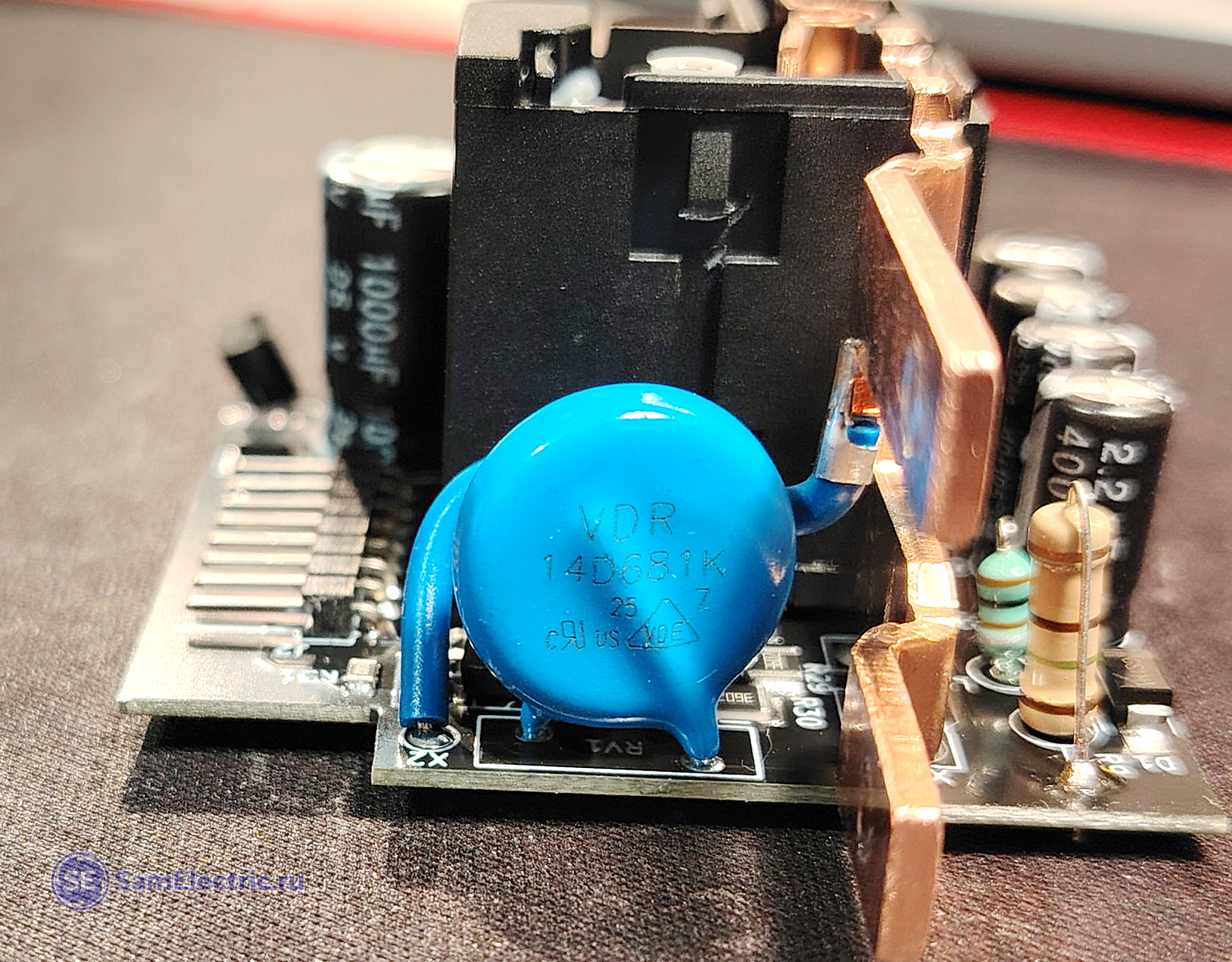

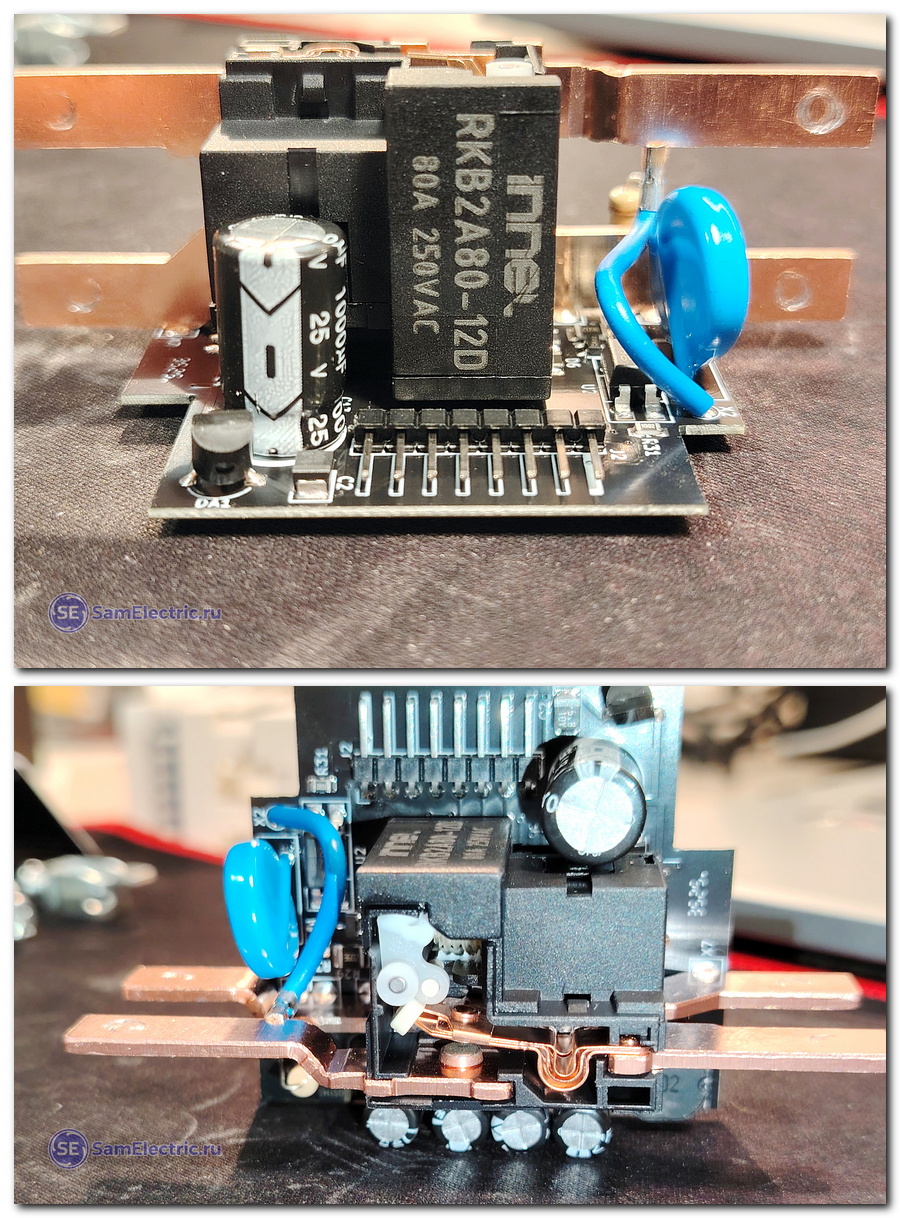

На плате установлен мощный варистор, который способен защитить от кратковременных скачков (импульсов) напряжения и само реле, и технику после него. Разумеется, наиболее эффективной работа такой защиты будет при использовании правильно спроектированной системы защиты на основе УЗИП.

Коммутация нуля

О плюсах и минусах подобного функционала я писал не раз. Тут замечу только, что главная проблема тут – в реализации. Встроенное реле должно иметь конструкцию, механически объединяющую контакты обоих полюсов в единое целое.

Яркий пример – магнитный контактор и автоматический выключатель.

Не должно возникнуть ситуации, когда контакты полюсов будут находиться в разных коммутационных состояниях. Иными словами, внутреннее реле должно быть не из двух одиночных контактов (1НО + 1НО), а из одного сдвоенного (2НО). Как это и сделано в РН серии К5, там всегда коммутируются оба полюса – и фазный, и нейтральный.

Такой тип контакта называется “2А”.

Знаю, этим сейчас никого не удивить – на российском рынке уже 4 или 5 РН с подобной функцией. Коммутация нейтрали необязательна, так же, как и установка двухполюсных автоматов. Но желательна, в плане безопасности.

Говорится про это только в одном месте – в ПУЭ:

ПУЭ 7.1.21, в котором говорится про разрыв нуля в однофазных цепях

Мотор-привод

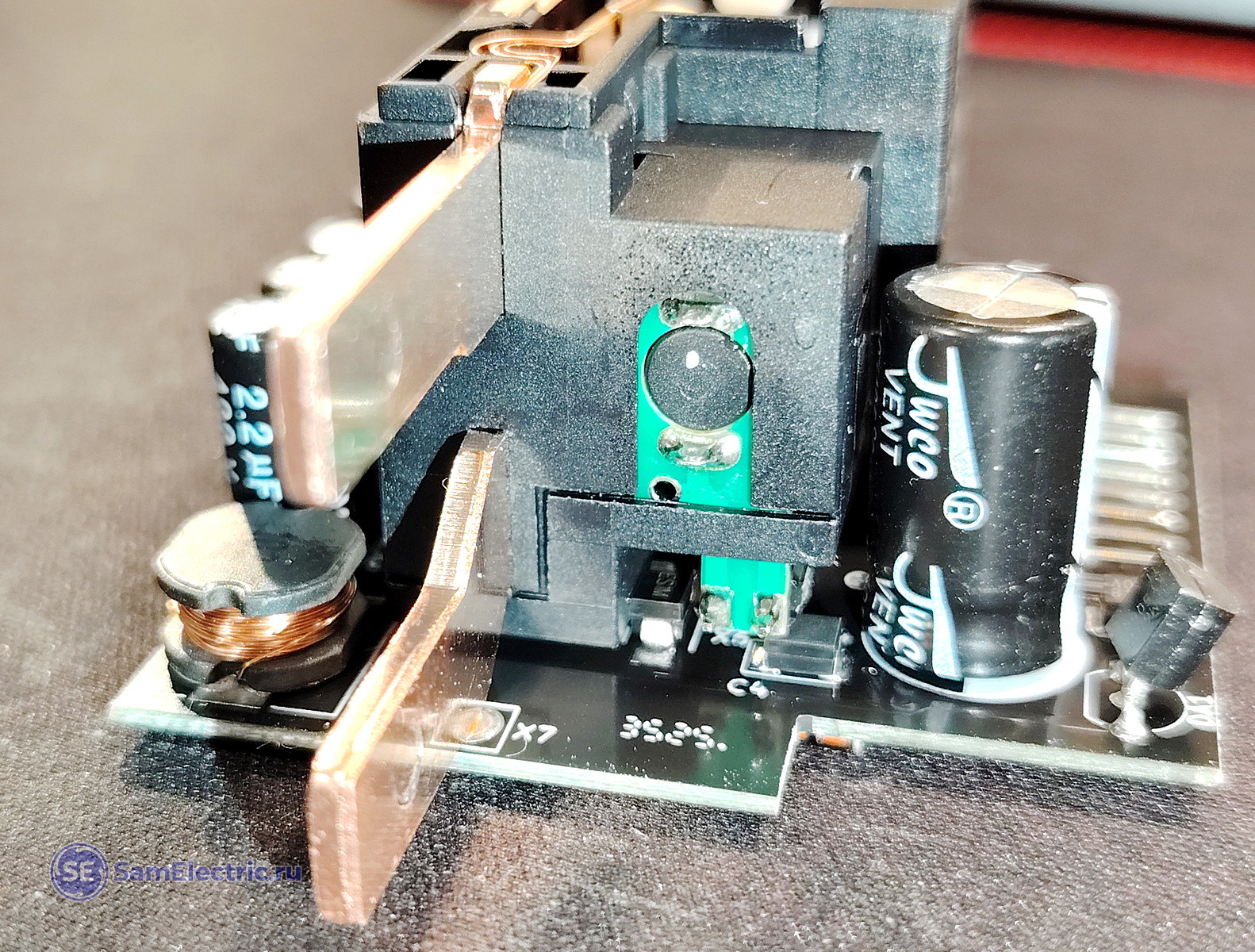

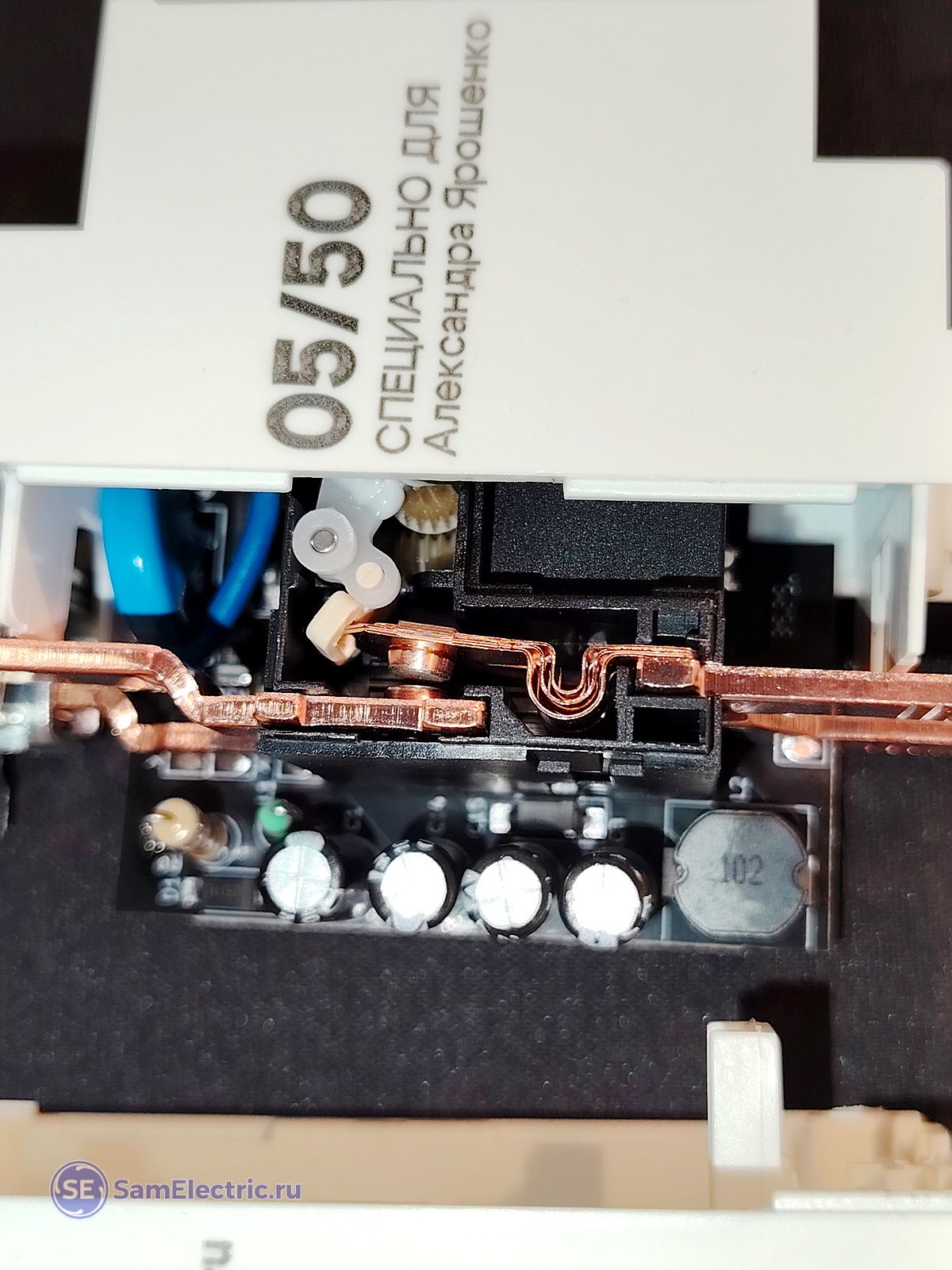

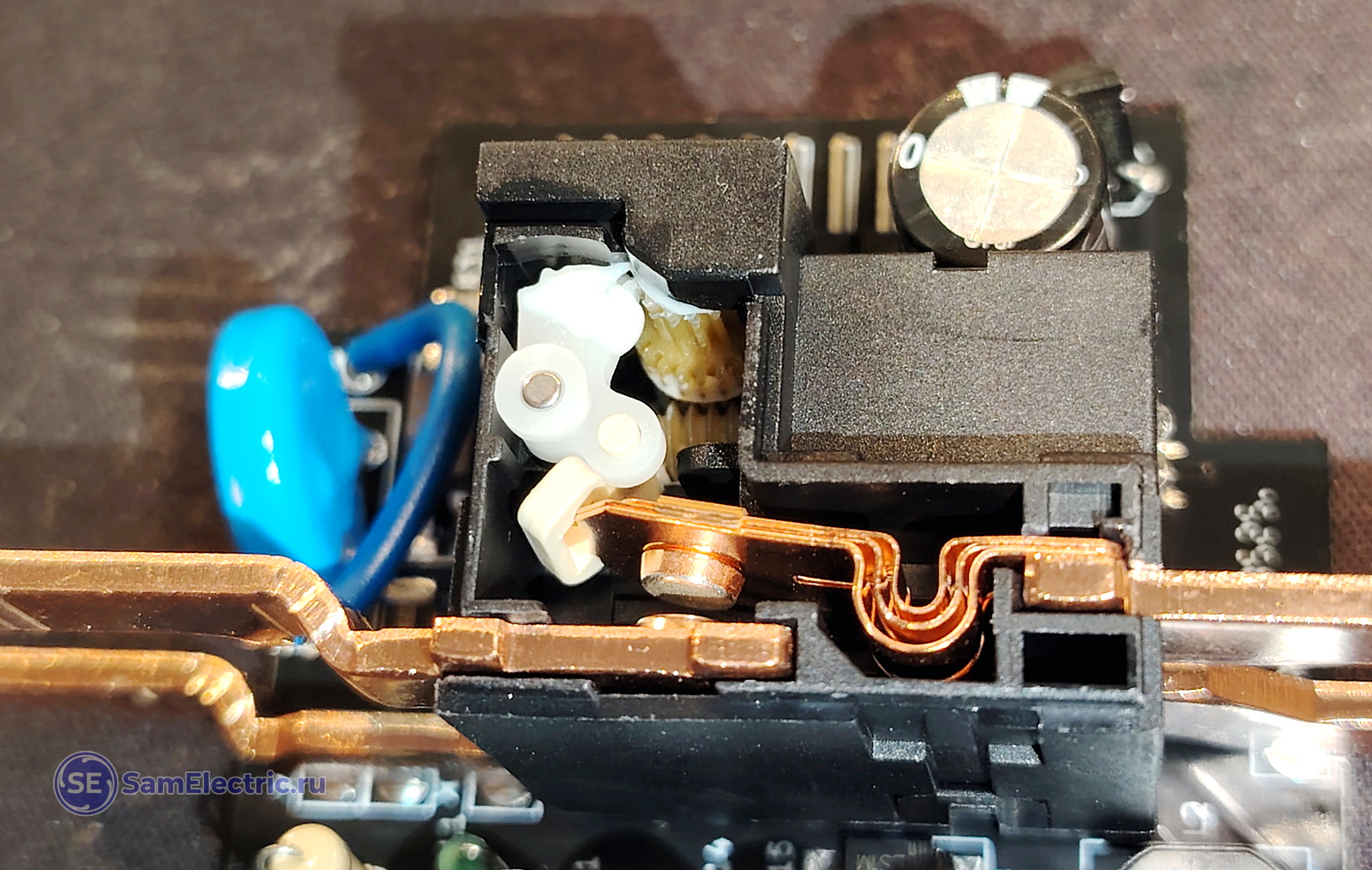

Странно звучит, но привод контактов у этого реле – не электромагнитный (с управлением от катушки), а электромеханический. Замыкание-размыкание контактов реализовано при помощи высокооборотистого двигателя постоянного тока с червячным редуктором.

Почему бы не использовать обычное катушечное 2НО реле? Дело в том, что есть конструкционная проблема – уместить двухполюсное поляризованное (с двумя устойчивыми состояниями) реле в РН размером в 2 модуля. Применение червячного редуктора с нужным передаточным числом позволило решить проблему и с габаритами, и с бистабильностью, и со скоростью.

Как двигатель понимает, в течение какого времени нужно крутиться для замыкания и размыкания контактов? Есть базовый импульс, с заданной длительностью, который заложен в алгоритм, которого гарантировано хватает на замыкание или размыкание контактов +небольшой запас. Кроме того, система контроля мониторит состояние контакта, и если реле видит, что контакты не замкнулись, реле подаст повторный импульс до замыкания контактов.

Для сравнения: обычное РН – электронная штука, АВ – механическая штука. РН INNEL где-то посередине, т.к. имеет электромеханическую начинку.

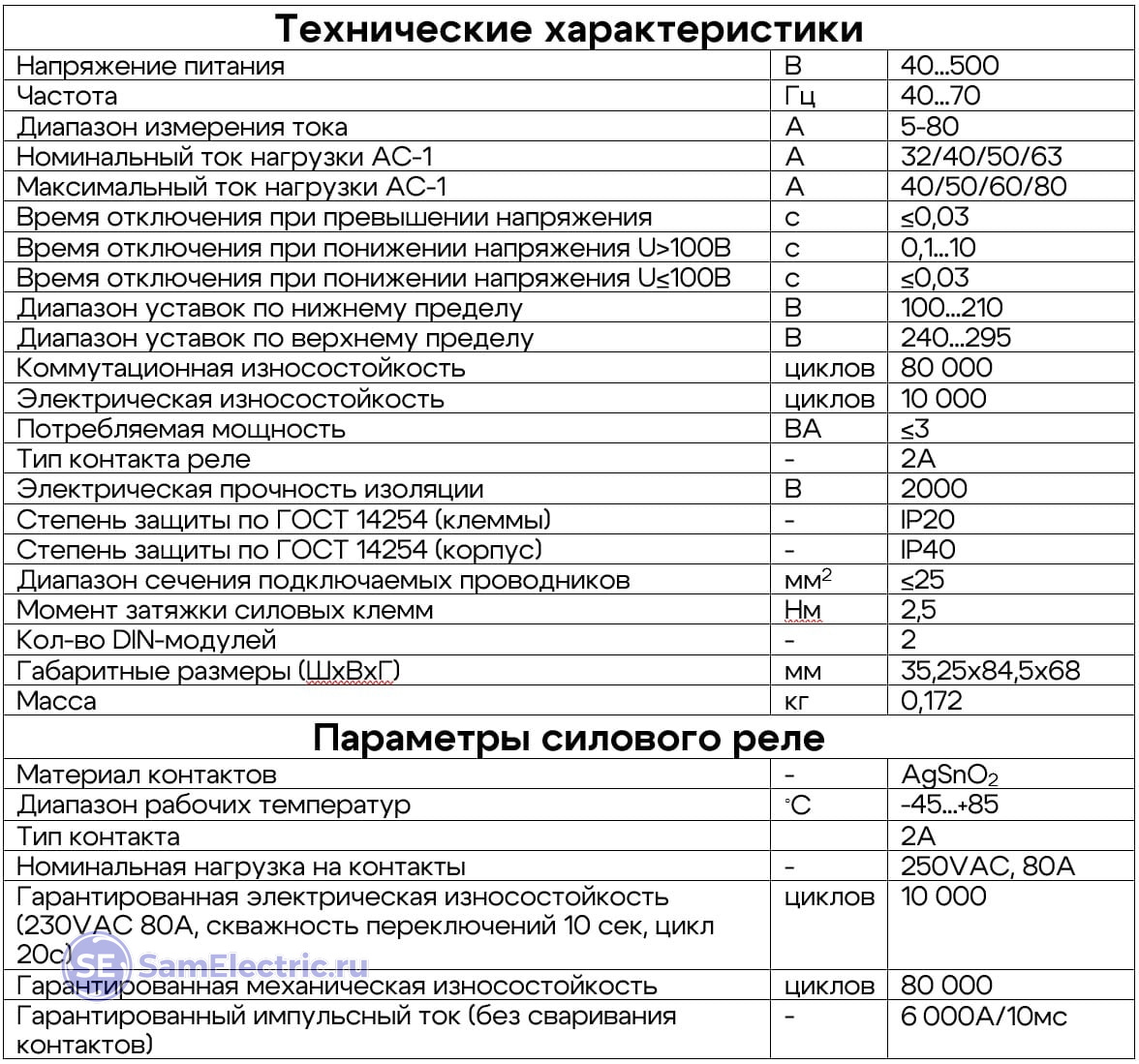

Возникает вопрос – насколько надёжна механика, трущиеся и крутящиеся детали? Испытания производителя показали отличную износостойкость контактов: без нагрузки реле выдерживает 80 000 циклов вкл-выкл., под нагрузкой (при номинальном токе) – 10 000.

Посмотрел на аналогичные параметры износостойкости у “электронных” РН – отличия по этим значениям незначительные. Особенно, учитывая реалии. Сколько раз реле щёлкнет (отключится) при токе 63А? Если принять частоту отключения под такой нагрузкой 1 раз в сутки, то реле хватит на 27 лет! А реалии таковы, что отключение в 99% происходит на токе меньше номинального, и гораздо реже 1 раза в сутки. Разумеется, если всё правильно подключено и настроено.

В любом случае, на заявленные 10 лет реле хватит.

Скорость срабатывания

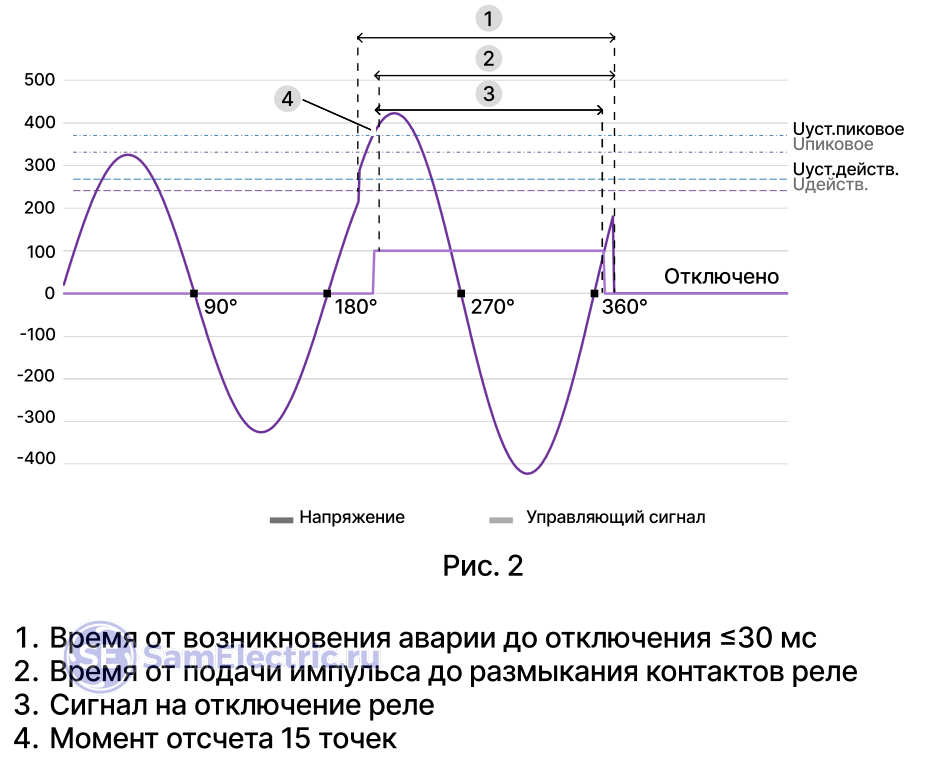

Понятно, что механика всегда медленнее электроники, но такое моторизованное реле благодаря конструкции прекрасно укладывается в нужное время срабатывания – 30 мс. Это является фактически стандартом для современных реле для времени отключения по превышению напряжения. По тестам производителя, реальная скорость срабатывания по “аварии” – в пределах 0.017-0.027 с.

К сожалению, у меня нет возможности измерить это время. Но знаю, что коллеги сейчас проводят такое испытание. Прикреплю видео к этой статье.

Реле напряжения давно уже не измеряют действующее значение – это метод из века стрелочных вольтметров. Сейчас по умолчанию используют измерение True RMS. По-русски говоря, отслеживают мгновенное значение напряжения и учитывают все составляющие спектра, а не только 50 Гц. И если напряжение выходит за ожидаемые пределы (речь об алгоритме обработки сигнала в реле напряжения), может быть принято решение об отключении.

Поэтому – с точки зрения электроники скорость срабатывания может быть любой, гораздо меньше периода напряжения 20 мс и заявленного времени 30 мс. Современным процессорам обработки сигналов вполне под силу принятие решения об отключении даже за 1 мс.

“20 мс – это огромное время. За это время я могу сделать всё!” – так говорил мне знакомый специалист по обработке радиолокационных сигналов.

Добавлю, высокая скорость срабатывания при превышении напряжения – это, конечно, хорошо. Но в некоторых ситуациях, когда напряжение слишком резво скачет,  это может навредить. Для этого придуман адаптивный режим (режим пониженной чувствительности), который можно включить в настройках. В этом режиме анализируются параметры скачка, и решение об отключении принимается более “обдуманно”.

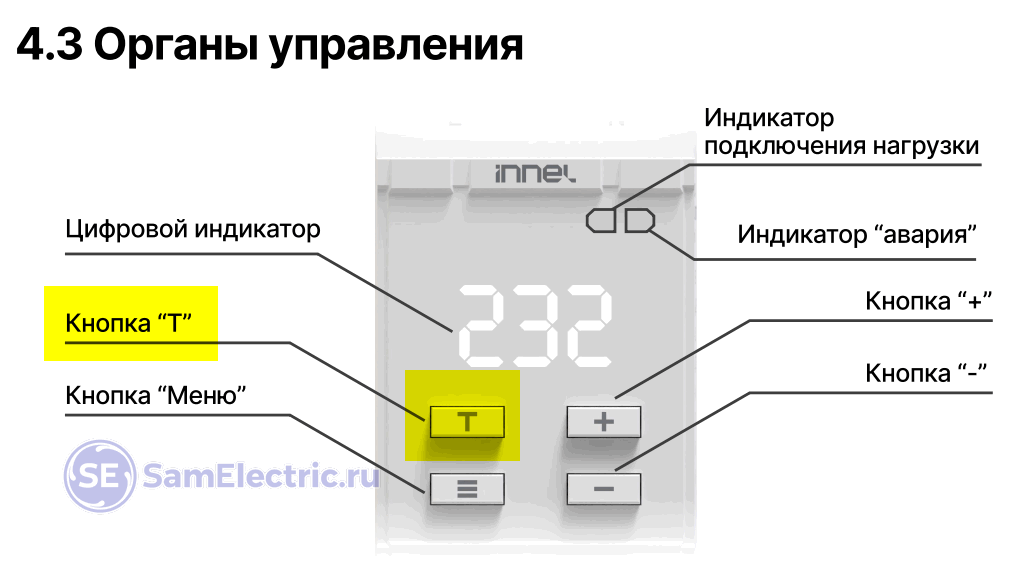

Кнопка “Тест”

Замечательная функция, которая почему-то не встречалась пока мне в других реле напряжения. Действительно, в ВДТ/АВДТ даже ГОСТом предписано наличие этой кнопки. В К5В тоже есть такая кнопка – при её нажатии имитируется выход за пределы напряжения.

Кроме того, кнопка Т используется для выхода из меню позволяет проверить наличие утечки по нейтрали на землю. Подробнее в следующем пункте.

Контроль состояния контактов

То, чего так боятся все электрики и противники коммутации нуля – устранено. Если вдруг выяснится, что один из контактов замкнут, когда он должен быть разомкнут (или наоборот) – РН блокируется. Для обратной связи в этом случае используется оптопара.

Режима контроля два:

1. Расширенный режим, в котором контролируется состояние контактов, и наличие напряжения на отключенном нулевом проводнике (защита от замыкания N-PE, другими словами – от утечки с нейтрального провода на землю)
2. Базовый режим, только с контролем контактов.

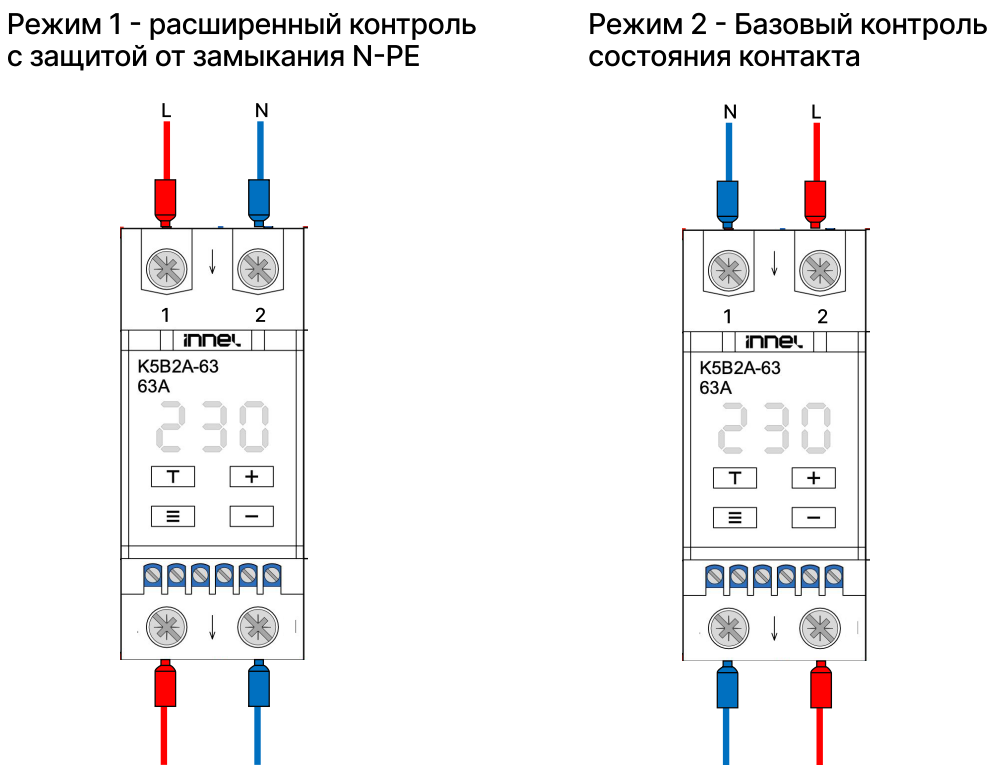

Переключение режимов реализуется схемой подключения:

Устройство сверяет положение контактов при каждом включении. И если в процессе ремонта или обслуживания сети случилась утечка (замыкание нейтрали на землю), которой не было раньше, то устройство не подаст напряжение, зафиксировав утечку.

Чтобы в ручном режиме проверить, есть ли утечка, нужно нажать кнопку Тест.

Экосистема и удаленное управление

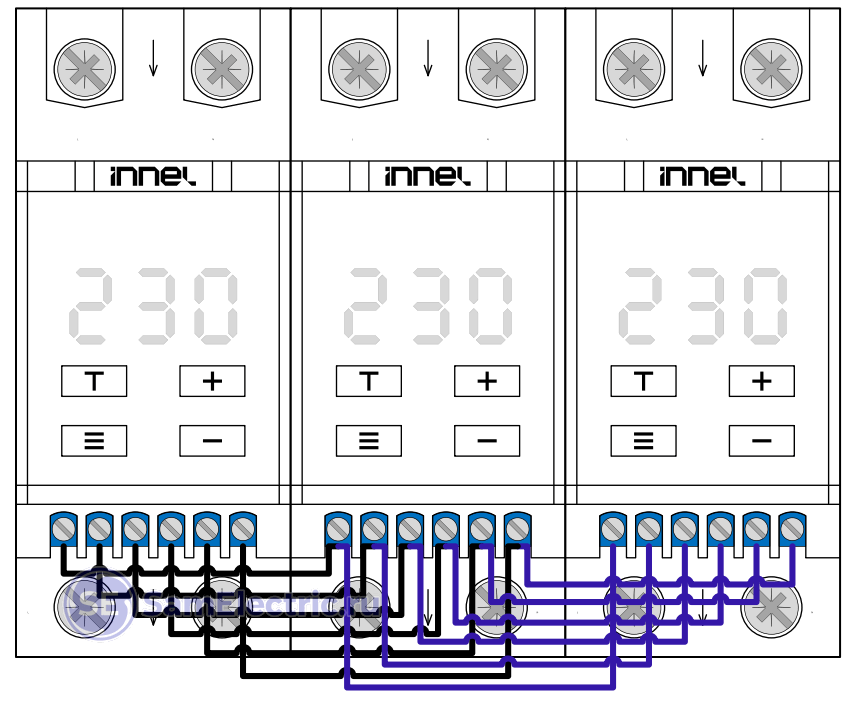

Не побоюсь этого модного слова) Тут суть в том, что три устройства К5 могут быть объединены в систему, в которой будут ведущее и ведомые устройства.

Они будут обмениваться информацией между собой, а при наличии хотя бы одного устройства с Wi-Fi (модели с буквой W) показания со всех устройств можно считывать через стандартные приложения умного дома Яндекса, Сбера и т.д. Реле будет просто добавляться как умная лампочка или умная розетка.

Данный синхронный режим исключает возможность неполнофазного питания нагрузки, что критично для электрооборудования, чувствительного к асимметрии фаз.

Шутка от Руслана Юсупова: Удаленное управление и диагностика реле через Wi-Fi (телеметрия) добавит комфорта электрику: теперь, лёжа на диване, можно подключиться к реле, оценить причину, и дать консультацию по телефону. Либо взять нужный инструмент (или совсем без инструмента) приехать и быстро всё отремонтировать.

В телеметрию, кроме 4-х измеряемых параметров, входит состояние контактов и журнал аварийных событий.

В планах у INNEL – выпуск всей линейки модульки с удаленным управлением и диагностикой – АВ, ВДТ, АВДТ…

Минусы

Скажу тут о замеченных неудобствах при работе с присланным экземпляром.

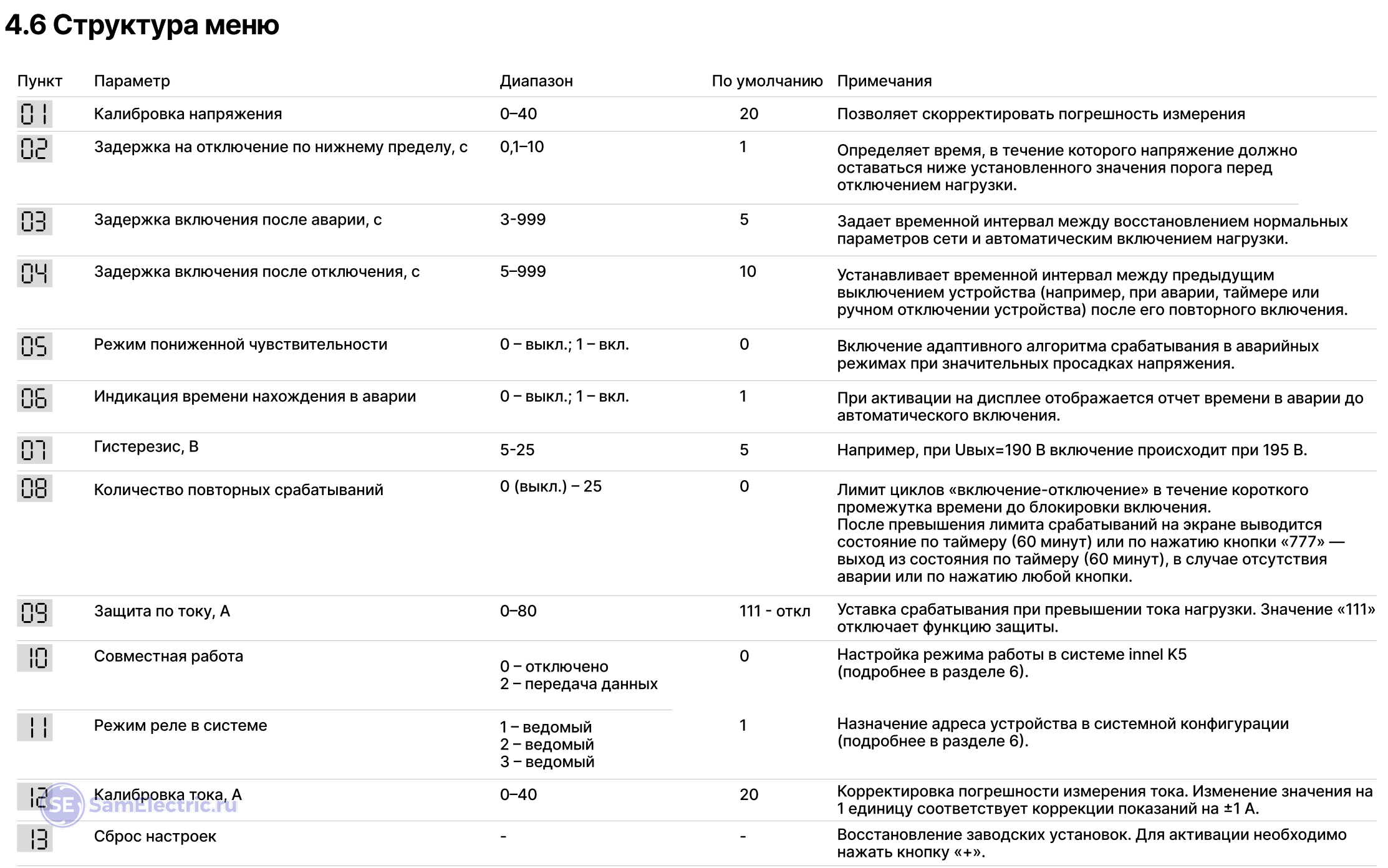

Хотелось бы, чтобы в меню сначала шли наиболее важные пункты – уставки по времени и току, и только потом калибровка напряжения и другое.

Больше пока ничего не обнаружил.

Как спалить реле?

Конечно, тестировать а пределах, указанных в инструкции – это слишком лайтово. Ведь схему этого РН более года тестировали и улучшали. Вот, что предложили мне подписчики:

1. Подключите его к выходу частотного привода, с ручной регулировкой частоты/оборотов. Киловатт на 4-5. Выверните частоту на 30-35 Герц. И ваше реле сдохнет со взрывом кондеров внутри. )))
2. 1) классика обрезать ноль 2) подать 380 на L и N) 3) Закоротить L и N на выходе 4) тоже на входе 5) ну и няшные подрубить UPS, посмотреть что будет при включениях – выключениях. 6 ) понизить напряжение, посмотреть при каком напряжении отрубается 7) поставить в системе заземления TT и TN-C-S – сравнить.
3. Шибануть молнией, можно сымитировать электрошокером.
4. Тест при морозе -30 или -40. У нас в регионе бывает и -45 иногда.
5. Использовать каток асфальтоукаточный обыкновенный либо кипящий котёл со шлаком на металлургическом заводе.

Более обстоятельный тест предлагает Андрей Паршин с Дзена:

Заинтересовался вопросом испытаний на КЗ для подобных устройств. В принципе для ВДТ все занормировано в IEC 61008-1. Если коротко, нужен стенд формирующий заданные токи КЗ регулируемыми реакторами. Сначала ставят перемычки и настраивают ток кз. Потом вставляют ВДТ и последовательно с ним калиброванные плавкие вставки. Затем замыкают рубильник, плавкие испаряются и после этого проверяют исправность ВДТ. И никаких временных интервалов при самом испытании при этом не нормируется.

Так вот, для тока кз 6кА как вариант используют для проверки серебряную проволоку диаметром 0,75мм. Приличное такое сечение.
