Люстра с пультом управления – устройство и установка

Светодиодная люстра во всей красе

Люстра на светодиодах с пультом во всей красе

Эта статья посвящена тому, как правильно подключить и закрепить потолочную светодиодную люстру с пультом управления.

О ремонте таких люстр я подробно рассказал в другой статье, прошу ознакомиться.

Люстры такие в продаже появились в продаже несколько лет назад, народ покупает их с охотой, устройство сравнительно сложное (для люстры), поэтому тема актуальна.

Не буду расписывать, для чего нужны такие потолочные люстры, и как они хороши, как это обычно делается в подобных статьях. Перейду сразу к делу.

Несколько статей по люстрам я уже публиковал на СамЭлектрике, по ходу буду давать ссылки.

Устройство люстры с пультом

Самый главный вопрос – для чего люстре пульт, если есть выключатель? И нужен ли выключатель вообще, если есть пульт? В данной части статьи отвечу на эти вопросы.

Пульт нужен, чтобы переключать дистанционно различные режимы работы люстры. Как правило, в люстре, которая управляется с пульта, есть несколько световых групп – 2 или 3 группы светодиодного освещения, для создания различных световых эффектов, и 1 или 2 группы галогеновых лампочек, собственно для освещения.

Каждая группа питается через свой блок питания (адаптер, или электронный трансформатор), за исключением тех редких случаев, когда используются лампочки на 220В.

На фото обозначены устройства, из которых состоит схема люстры:

Как устроена светодиодная люстра

Как устроена светодиодная люстра

Управление в пульта осуществляется по радиоканалу. Это означает, что вовсе не обязательно направлять пульт прямо на люстру, как мы это делаем при управлении телевизором. Радиоканал состоит из приемника (контроллера) и передатчика (пульта дистанционного управления).

Дальность действия такого пульта  может быть разной, всё зависит от потребностей клиента. Например, для небольшой люстры в стандартной квартире подойдёт пульт управления с дальностью до 10м, а для люстр, применяемых в общественных местах, используются пульты с дальностью 100м.

Пульт всегда используется в паре с приемником, они настроены на одну частоту. И продаются они одним комплектом. Приемник дает питание на контроллер, который и создает световые и цветовые эффекты, выдавая различные сигналы на светодиоды. Светодиоды, как правило, применяются разных цветов, и вкупе с блестяшками и стекляшками (или даже хрусталём) создают весьма красивые световые и цветовые эффекты.

Как правило, приемник и контроллер находятся в одном корпусе и могут называться дистанционным выключателем, беспроводным пультом управления, и т.п.

Минимальное количество групп такого выключателя – одна, чаще встречаются двух- или трехканальные. Больше трёх каналов я не встречал.

Эффекты переключаются нажатием кнопок на пульте.

А как же выключатель? Во первых, он нужен для своего основного дела – выключать люстру. Иначе говоря, через него на люстру подается питание, и иногда гораздо удобнее выключить люстру выключателем, чем с пульта, который ещё надо найти и взять в руки.

Кроме того, контроллеры делают так, что при каждом включении (подаче питания) включается новый световой эффект. Так что, выключатель – это ещё и переключатель световых режимов. И в принципе, даже если пульт потерян или “сели” батарейки, люстрой можно управлять вполне сносно.

Кроме контроллера с приемником, в корпусе люстры располагаются электронные трансформаторы и блоки питания для светодиодных и галогенных ламп.

Всё будет показано ниже, на фото.


Может, это тоже будет интересно?



Хватит теории, переходим к практике.

 Собираем люстру с пультом управления

Казалось бы, что такого? Однако, при установке светодиодной люстры добрая половина рабочего времени уходит именно на сборку и подготовку люстры к установке. На все блестящие детали обычно наклеена плёнка от грязных лап и царапин. Нужно всё раскрутить, снять плёнку, прикрутить и вставить стекляшки и брюлики, (в некоторых моделях используются кристаллы Сваровски)). Потом вставить лампочки.

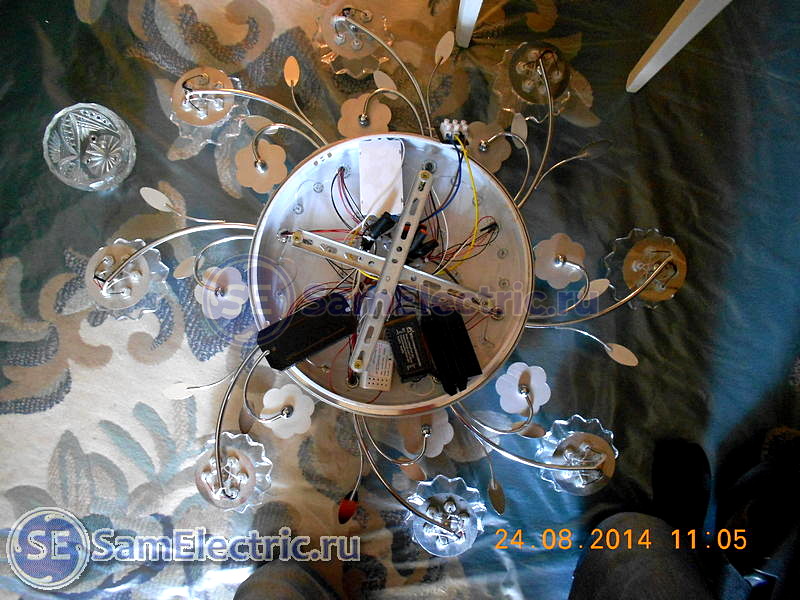

Вот на фото, стою перед люстрой на коленях:

Сборка китайской люстры с пультом управления

Собираем люстру

Далее, очень важный момент. В состав люстры входит приемник, контроллер (как правило, в одном корпусе), и несколько различных блоков для питания лампочек. Все эти устройства надо тщательно закрепить, чтобы они не болтались в корпусе люстры. Чтобы не было проблем на высоте, при монтаже люстры на потолок.

Крепится обычно всё на двусторонний скотч. Если его нет – придётся его приобрести отдельно, и сделать на совесть.

Светодиодная группа, как правило состоит из 12…50 светодиодов, соединенных последовательно. Кстати, именно такие блоки и используются в качестве комплектующих при сборке таких люстр.

Как ремонтировать люстру, когда не горят светодиоды, я подробно описал в статье “Что делать, если перестали гореть светодиоды в люстре?

На этом сборка светодиодной люстры с пультом управления закончена, но не совсем. Заключительный этап сборки предстоит произвести на потолке.

Подключение и монтаж светодиодной люстры

В данной статье светодиодная люстра с пультом устанавливается на место старой. Вот как выглядел потолок, после того, как я снял старую люстру. Я выяснил, и подписал расположение проводов – ноль, фаза 1, фаза 2. Две фазы – в смысле, что старая люстра включалась через 2-х клавишный выключатель.

Провода из потолка для подключения люстры

Провода из потолка для подключения люстры

Схема подключения люстры с пультом не отличается от схемы подключения обычной люстры.

Крючок нам не понадобится, поскольку светодиодные люстры всегда крепятся на кронштейн (крепежную планку), например как я писал об этом на СамЭлектрике в этой статье. А если потолок натяжной, то кронштейн крепится через закладной брусок, который крепится к основному потолку.


Пульты дистанционного управления для светодиодных люстр

Пульты дистанционного управления для светодиодных люстр

Посмотрите, что есть интересного на АлиЭкспресс:

Пульты дистанционного управления для светодиодных люстр на 1, 2 или 3 группы освещения. Цена — от 150 руб!

Читайте подробнее о подключении и ремонте люстр с дистанционным управлением.

А также — о ремонте контроллеров и светодиодных драйверов люстр.


Тут стоит сказать, что в районе люстры штукатуры обычно не утруждают себя, и потолок там обычно очень неровный.

В связи с этим, чтобы установить кронштейн, требуются дополнительные усилия. Например, подложить шайбы, или сбить неровности, чтобы люстра висела ровно, и не было щелей.

Конечно, провода выглядят совсем непрезентабельно, и тут без моих любимых клемм Ваго не обойтись.

Монтаж кронштейна

Монтаж кронштейна и подготовка подключения

Работаем перфоратором, устанавливаем в потолок два дюбеля на 6 или на 8. Если есть возможность, то лучше такой кронштейн крепить на 4 дюбеля, но в данном случае надежность меня устроила. Болты, на которые будет крепиться “лицевая” часть люстры, надо выставить “на земле”. Не забудьте, что если кронштейн при крепеже изогнется, болты “уйдут”, и вставить их в отверстия без проблем не получится.

Не забываем про технологический отрезок жесткого провода, о котором я писал не раз, например в статье про монтаж настенного светильника. Или просим кого-нибудь подержать люстру, пока подсоединяем провода к люстре через её штатные клеммы.

Декоративные гайки, которыми люстра прикручивается к кронштейну, должны перед подъёмом на высоту лежать в заднем кармане брюк.

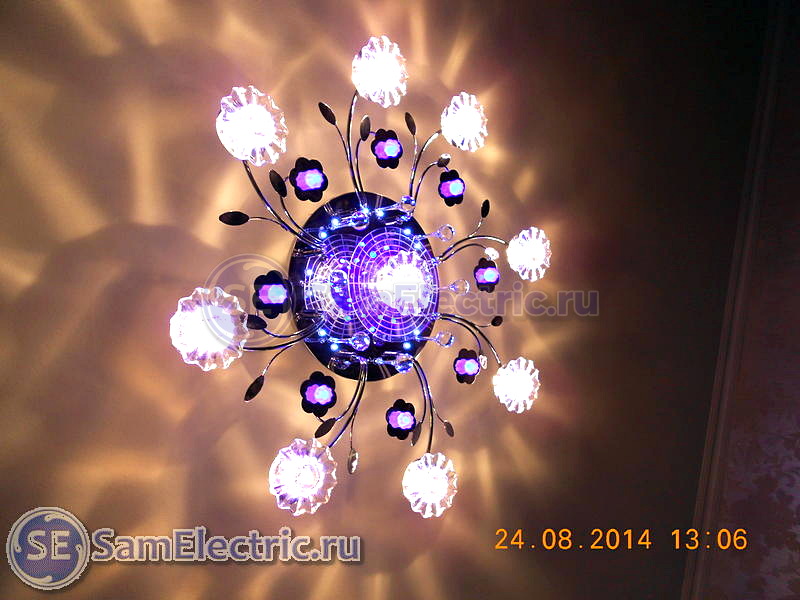

В итоге имеем вот такую красоту:

Светодиодная люстра в работе

Светодиодная люстра в работе

Та же люстра, в другом ракурсе изображена в начале статьи.

Услуги блога СамЭлектрик.ру. >>> ПЕРЕЙТИ И УЗНАТЬ ПОДРОБНОСТИ >>>

Всем удачи и красоты в жизни!
