Система управления светом Ноолайт

Недавно ко мне попал интересный комплект оборудования Ноолайт от белорусской фирмы Ноотехника. Это – система дистанционного управления освещением. Да что там освещение, эта система может дистанционно (по радиоканалу) управлять в принципе любой нагрузкой.

Как увидел такую систему – сразу пришла в голову мысль – а ведь на основе Ноолайта можно создавать отличные люстры с радиоуправлением, ничуть не хуже китайских с пультом. Для этого Ноолайту надо создать “Департамент дизайна люстр”, всё остальное уже есть.

В этой статье подробно рассмотрю отдельные блоки, и расскажу, как их состыковать в единую систему. Как обычно, будет много фото, выскажу своё мнение, и под конец выложу файлы для скачивания. Сразу скажу, что описывать эти блоки подробно нет смысла и возможности. Грамотно и подробно это сделано в инструкциях и на сайте производителя.

Чтобы пользоваться такой системой, надо и самому стать “умнее”, но это вопрос времени, зато удобств прибавится.

Но обо всём по порядку.

Что такое Ноолайт (Ноотехника)

Коротко, для тех, кто не в курсе – это отечественный производитель блоков электроники для дома. В частности, это блоки защиты, дистанционные выключатели, диммеры, таймеры, и подобные устройства автоматики.

Я сам родился в СССР и вырос в России, но Белоруссию также считаю отечественным производителем. Может, потому что родились мы в одной стране, а может, потому что жена моя – родом оттуда)



Качество белорусской электроники гораздо выше, чем китайской, в этом я убеждался не раз. В частности, пишу об этом в статье про блоки защиты.

Ложка дёгтя – белорусские электроустановочные изделия (розетки, выключатели). К сожалению, в этих изделиях чувствуется тяжелое советское наследие…

Кстати, Noolite, принимая во внимание игру слов и звуков, можно перевести как “Новый свет”.

Важно! Устройства Ноолайт (Ноотехника) питаются по бестрансформаторной схеме, поэтому все их части (включая антенну) находятся под высоким потенциалом!

И ещё предупреждение для безбашенных радиолюбителей, которые попытаются спаять такие же блоки. Основное ноу-хау таких устройств – это прошивка, заложенная в контроллере. Даже если удастся срисовать и спаять схему, без прошивки она – мертва.

Noolite SU111-300

Этот блок дистанционный выключатель для галогенных ламп и ламп накаливания. Он может не только выключать, но и менять яркость, как диммер. И всё это – дистанционно!

Может этот блок работать и от обычного выключателя (одновременно с пультом дистанционного управления), но тогда функция диммирования недоступна.

Что такое диммер – подробно расписано в моих статьях, вот заглавная.

Итак, к делу, хватит слов. Пощупаем и попрепарируем с пристрастием.

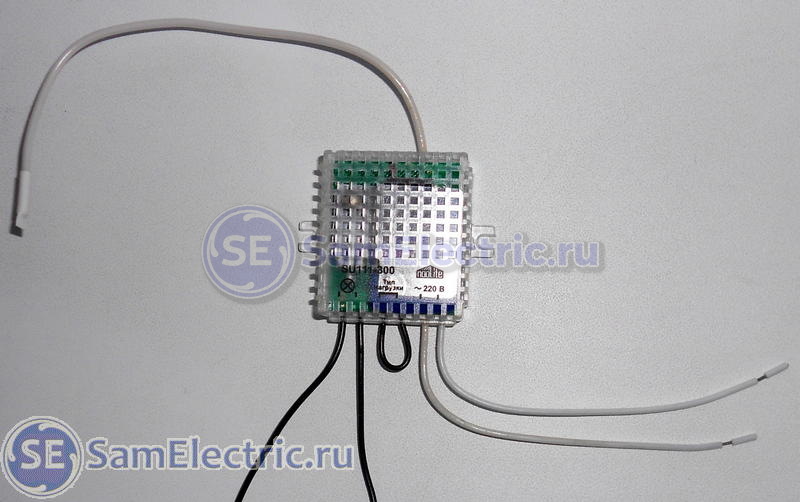

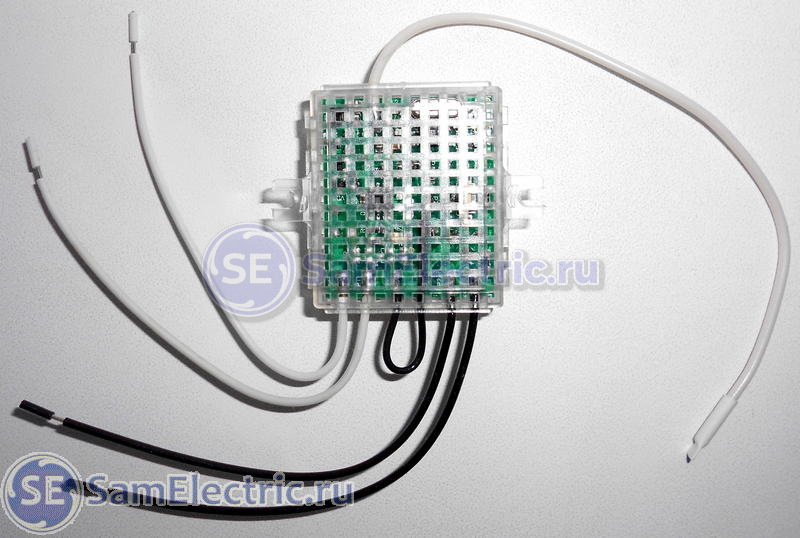

Как видно по количеству проводов, устройство этого блока не так просто, как у того же диммера, или у датчиков движения или освещенности. Однако, и функций у него гораздо больше. Ведь это сложное электронное устройство, содержащее и радиоприемник, и контроллер, и блок питания, и силовую часть.

Про назначение проводов – отсылаю к инструкции, но вкратце скажу – проводок сверху это антенна, два белых провода – на питание 220В, два черных – на нагрузку. И черная перемычка – это переключатель режимов работы. Можно было конечно сделать переключатель на плате, но от этого понижается надежность, повышается цена, да и нет необходимости много раз щёлкать.

Вид с обратной стороны:

На фото плохо видно, но сзади есть светодиод, который сигнализирует о состоянии устройства, и сервисная кнопочка, которую можно нажать, слегка сдавив корпус.

Вскрываем корпус. Он сделан из качественного и приятного на ощупь пластика, две половинки на защёлках.

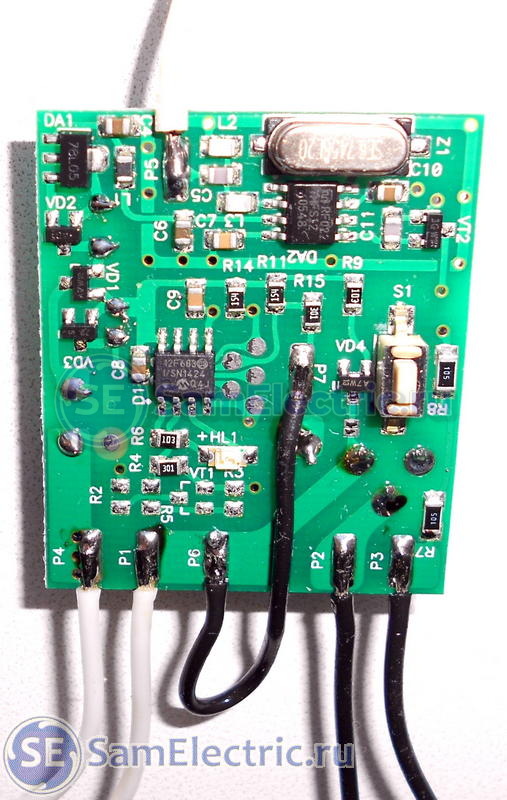

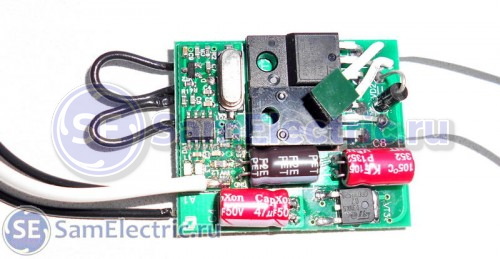

Слева вверху – стабилизатор 7805 на +5 Вольт DA1, для питания контроллера. DA2 – микросхема радиоприемника RF022 YMFS12, примерно как в сигвеях. DA3 – контроллер 12F683, который всем заправляет, и в котором хранится и может записываться и храниться программа. Также хорошо видно сервисную кнопку, перемычку, и другую мелочевку.

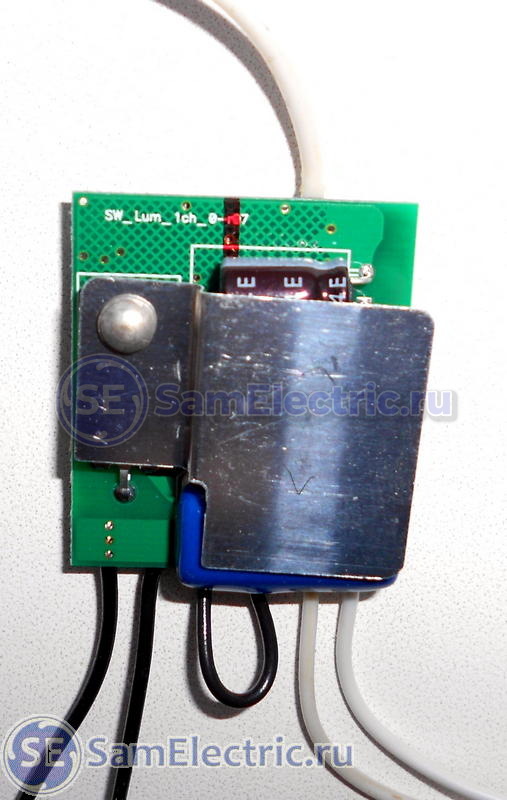

Переднюю сторону платы почти не видно за радиатором симистора JST16A 800SW, поэтому убираем его:

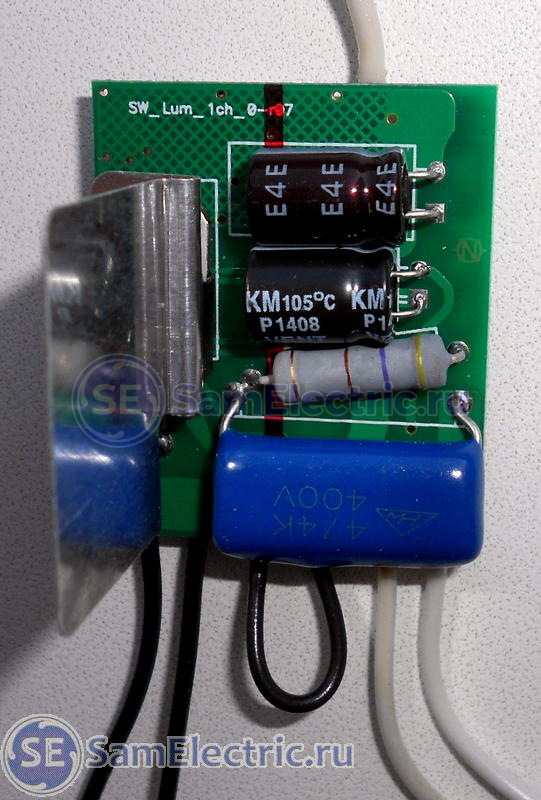

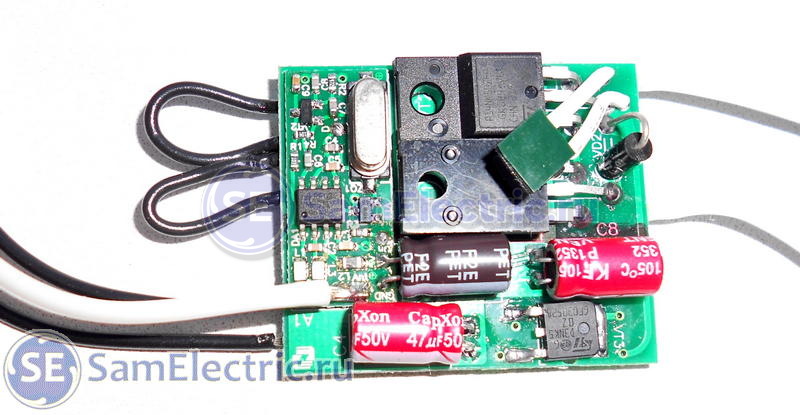

Видим крупногабаритные делали – гасящие резистор и конденсатор питающей цепи, и электролиты блока питания.

Симистор – замечательное устройство, которое позволяет в любых вариациях и до любого уровня менять яркость за счет “вырезания” части синусоиды. Кто хочет познакомиться с их работой поближе – ссылки на статьи про блоки защиты и диммеры выше. А инструкция на симисторы вот: • Симисторы для диммеров BT136-BT139 / Даташиты, pdf, , скачан: 15236 раз./

В релейном режиме такой блок может коммутировать абсолютно любую нагрузку, лишь бы по току подходила.

А в режиме диммера – все приборы, которые не чувствительны к форме синусоиды – паяльники, однофазные двигатели, не говоря о лампочках.

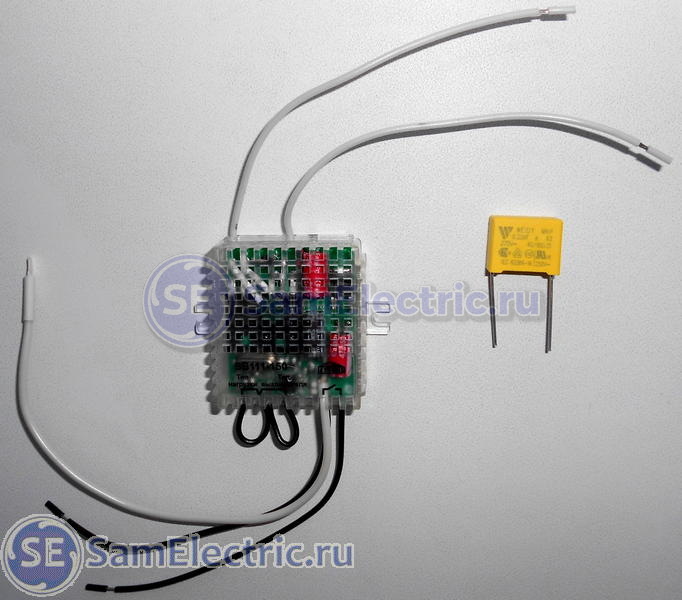

В обоих режимах возможно остаточное свечение в выключенном состоянии. Это прежде всего относится к таким нагрузкам, как лампочки со встроенными блоками питания – люминесцентные и светодиодные. Поэтому производитель рекомендует параллельно нагрузке включать конденсатор. Это и уменьшит помеху, создаваемую нагрузкой.

Подробно об этом эффекте рассказываю в статье про то, почему мигает выключенная лампочка.

Рассмотрим другой силовой блок –

Noolite SB111-150

Это более совершенное устройство уже хотя бы потому, что оно включается по двухпроводной схеме, в разрыв цепи питания.

В результате, к нему не нужны дополнительные провода, не надо переделывать электропроводку, а просто подключить его разрыв питающего провода, расположив в месте установки обычного выключателя.

Про двупроводное питание я уже писал, в статье про датчики.

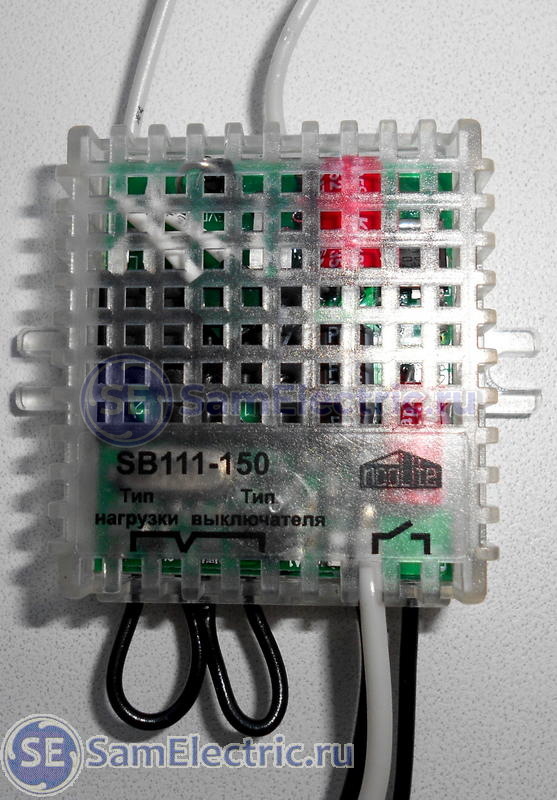

Вот поближе:

К белым проводам подключаются провода, которые раньше шли к штатному выключателю. Черные – подключаются к старому выключателю.

Перемычки нужны для выбора режимов работы. Выбор типа нагрузки – диммируемая или нет. То есть, реагирует ли нагрузка адекватно на обрезание части синусоиды, которое делает диммер.

Выбор выключателя – тут интереснее. Можно оставить обычный выключатель, и не трогать перемычку. Тогда включение и выключение будет происходить, как обычно. А если выключить нагрузку с пульта при включенном выключателе, то для включения надо его сначала выключить, а потом снова включить. Что немного неудобно.

Если же перерезать перемычку, то можно поставить вместо выключателя кнопку. И управлять нагрузкой в одно касание. Не только включать-выключать, но и менять яркость для диммируемых ламп!

Вскрываем.

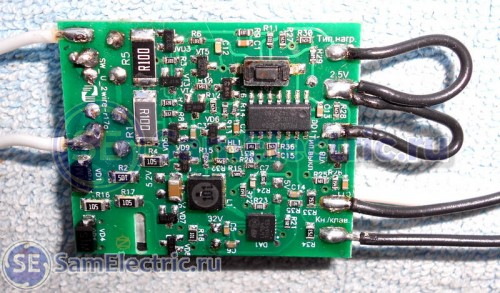

Тут используется не симистор, а пара полевых транзисторов P14NK50-ZFP. Снизу виден ещё транзистор – D3NK5. Микросхема радиоканала та же – RF022 YMFS12.

К транзистору через термопасту касается термодатчик, который спасёт схему в случае перегрева.

Переворачиваем, видим высокотехнологичный монтаж:

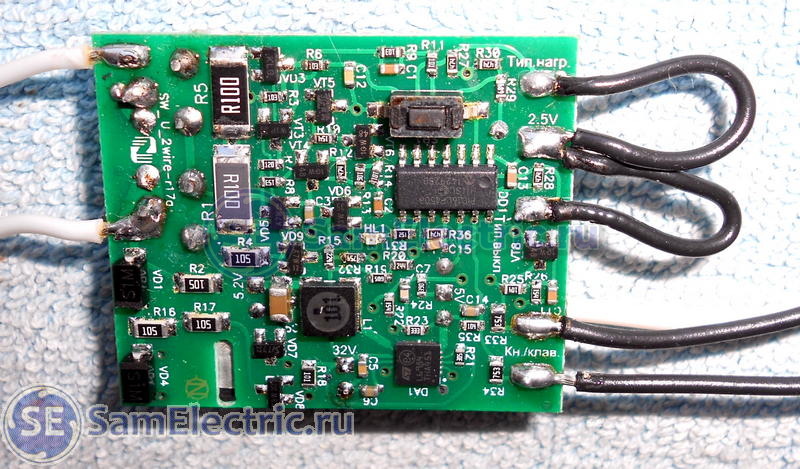

Тут мы видим сервисную кнопку, контроллер DD1 PIC16LF1508 и ещё аналоговую микросхему DA1 L6984. Назначение её – видимо, или управление полевиками, или обработка сигналов с кнопки.

Пульт управления PU313-2

Этот пульт может подавать сигналы управления на вышеописанные силовые блоки.

Возникает сразу вопрос – сколькими устройствами (силовыми блоками) может управлять такой пульт? Я так понимаю, что неограниченным в пределах действия (в радиусе до 50м). Только надо привязать эти устройства к пульту. Правда, утверждать точно не могу, надо проверять на опыте, или спросить у производителя.

С другой стороны, сколько пультов может управлять одним устройством? Об этом говорится в инструкции – ПУ может быть много, но надо их тоже привязывать.

Вообще, может быть много пультов и много устройств, которые могут быть привязаны в одном месте. Тут ограничение, я считаю, только одно – здравый смысл.

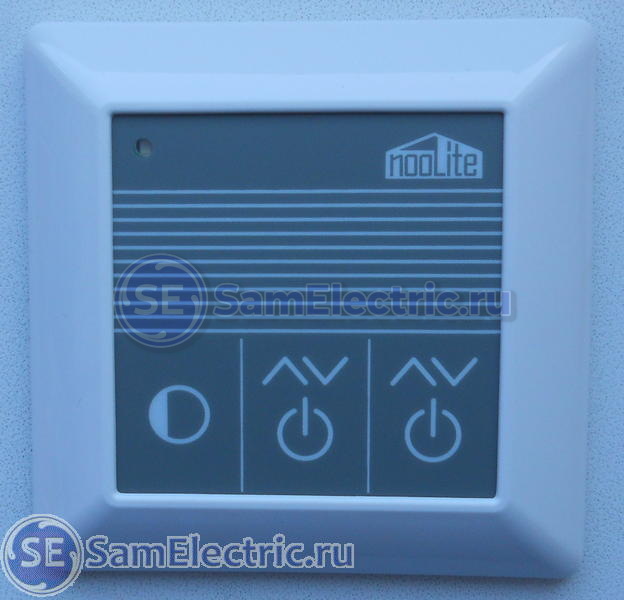

Внешний вид передней панели ПУ:

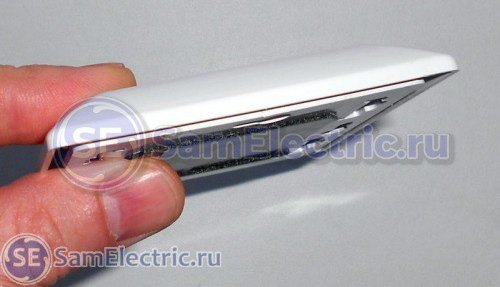

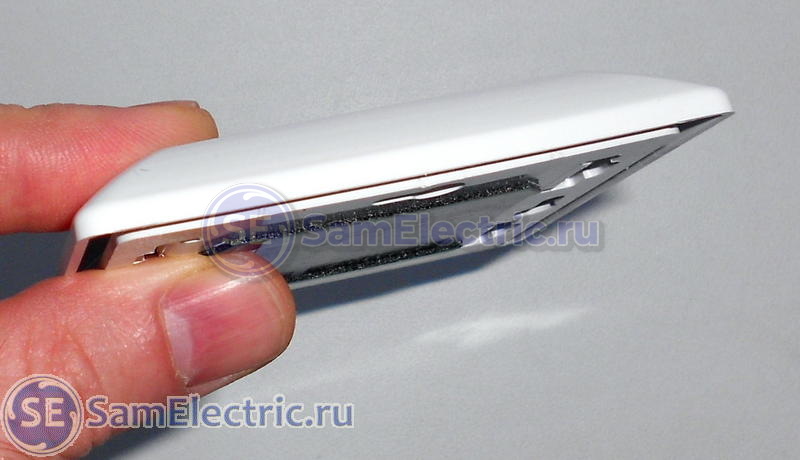

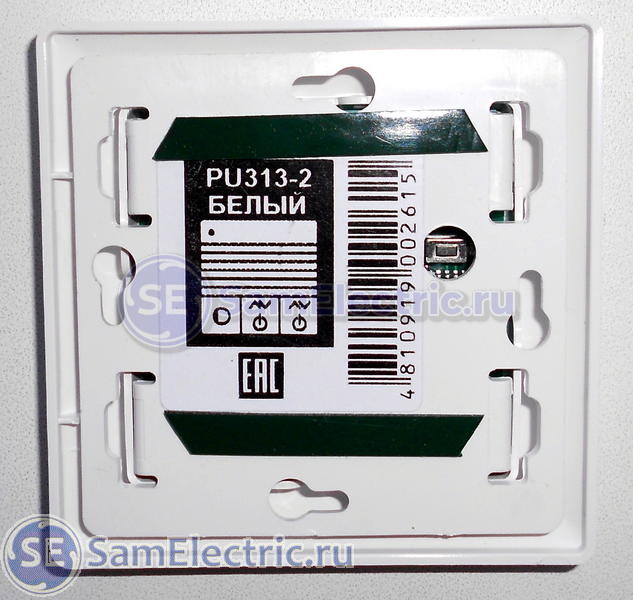

Пульт очень тонкий, работает на батарейке, и для его установки нужна только ровная поверхность:

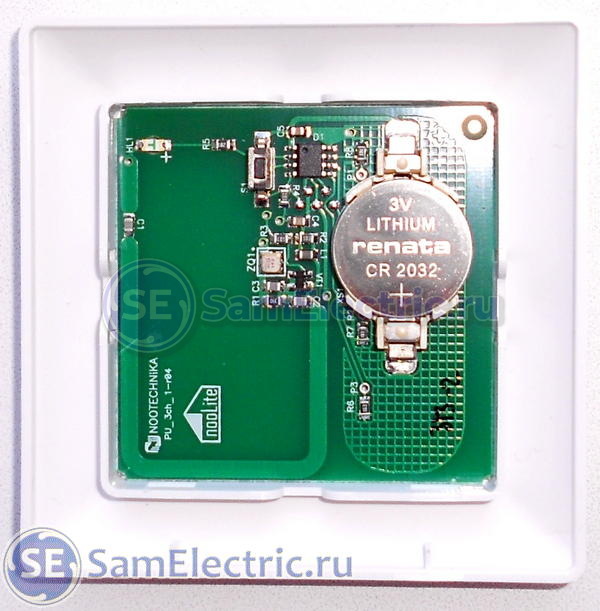

Как и всё, что попадает в наши руки, разбираем:

Поближе:

Всё просто. Вся суть зашита в контроллер 12F508I. Антенна выполнена печатным способом.

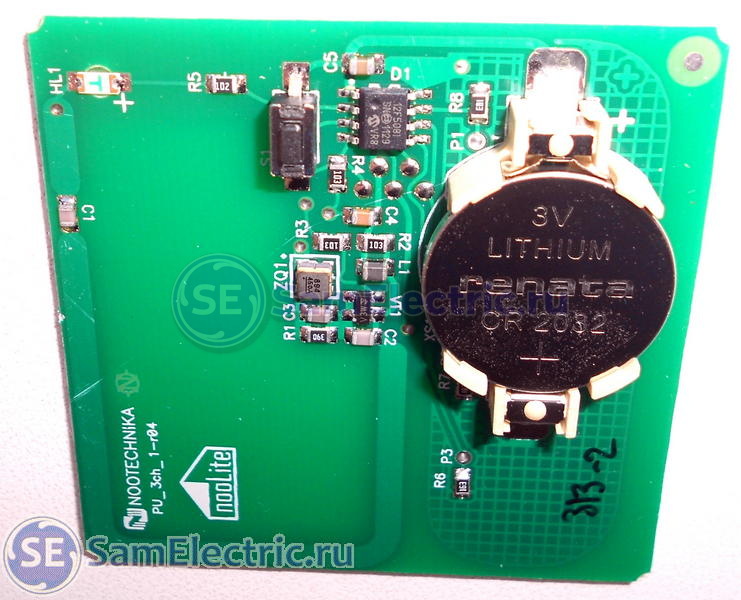

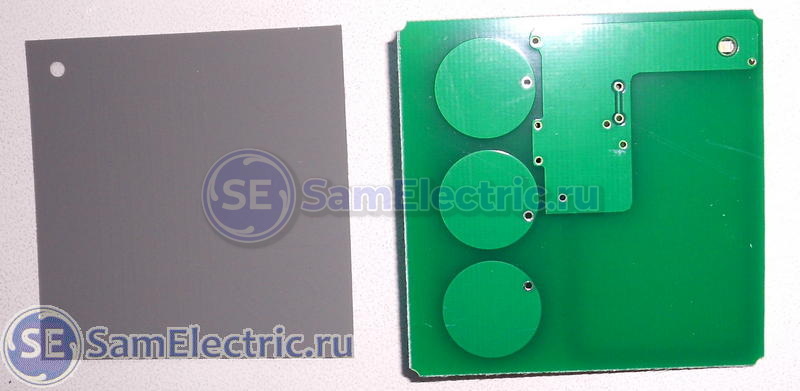

Передняя часть платы:

Реализован индуктивный (емкостной) способ управления. То есть, никаких кнопок, замыканий и сопротивлений. Всё работает вечно. Если менять батарейку)

USB пульт управления PC118

Если в пульте выше для управления надо было поднять и протянуть руку, притронуться к месту на пульте, то через данный адаптер силовыми блоками может управлять компьютер, через программу.

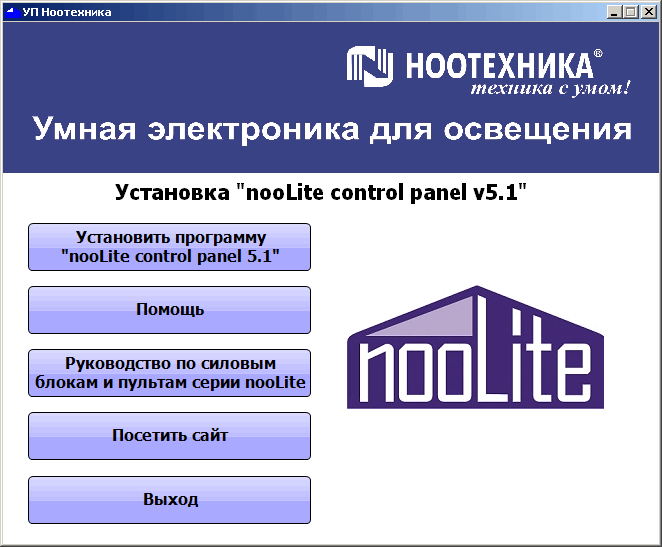

Программа прилагается в комплекте:

Дальнейшие инструкции по установке и применению, а также саму программу, можно скачать в конце статьи.

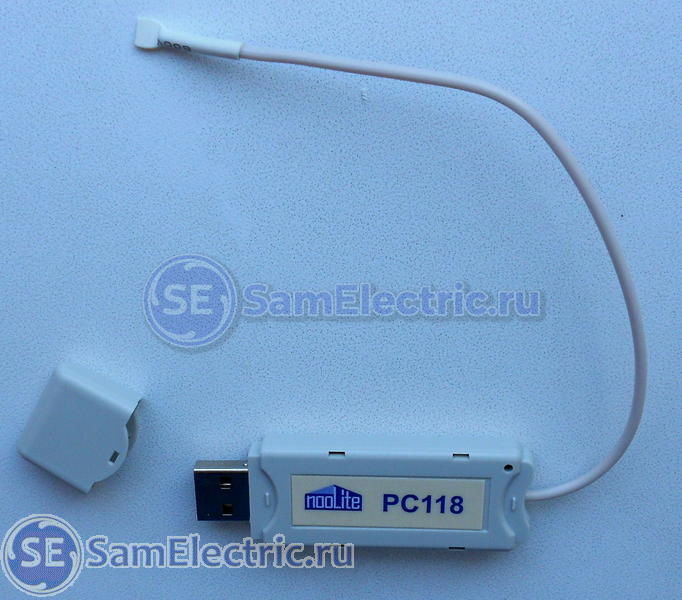

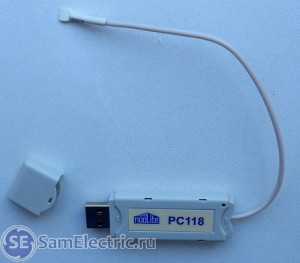

Устройство USB адаптера:

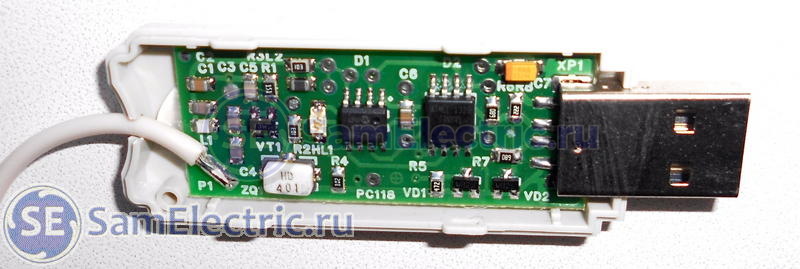

Видим контроллер D1 12F675 с программой и контроллер USB Atmel 1329 Tiny 45.

На этом пока всё, пишите отзывы об этих устройствах, кто имел с ними дело.

Я, когда испытаю на практике эти девайсы, отпишусь в новой статье!



Скачать Инструкции и файлы по Ноолайт (Noolite)

Как и обещал, всё, что есть, выкладываю для скачивания:

• manual_noolite / Инструкции на радиоуправляемые выключатели Ноотехника, pdf, 1.77 MB, скачан: 549 раз./
• nooLite SB111-150 manual / nooLite SB111-150 Радиоуправляемый выключатель (силовой блок) Универсальный, для двухпроводного подключения (в разрыв линии). Руководство по эксплуатации и паспорт, pdf, 1.46 MB, скачан: 543 раз./
• nooLite SU111-300 manual / nooLite SU111-200 (300/500/3k0/5k0) Радиоуправляемый выключатель (силовой блок). Универсальный. Руководство по эксплуатации и паспорт, pdf, 153.9 kB, скачан: 546 раз./
• noolite USB PC_help / Адаптер PC11xx (PC118, PC1116, PC1132) Руководство по эксплуатации и описание работы с программой «nooLite control panel v5.1» УП «НООТЕХНИКА» © 2013, pdf, 625.24 kB, скачан: 536 раз./
• Noolite CD / Установочный диск с программой для управления беспроводными выключателями Ноолайт, zip, 1.92 MB, скачан: 561 раз./



Пример практического применения системы дистанционного управления светом

Видео применения Ноолайт.

Спасибо всем, кто интересуется темой беспроводного управления светом! Жду отзывов и вопросов в комментариях!
