Цветовая кодировка вводов в щиты: зачем фиолетовый гермоввод ГОФРОМАТИК, и как с ним работать

Маркировочные бирки — обязательный минимум, они остаются главным источником точной идентификации линии. Но, прежде чем монтажник откроет шкаф и начнёт читать мелкий шрифт на бирке, нужен первичный визуальный ориентир — с какой зоной вообще имеем дело. Бирка отвечает на вопрос «какая именно это линия», цвет — на вопрос «в какую сторону смотреть». Это два уровня идентификации, они работают вместе, а не вместо друг друга.

Важно сразу разделить: это не про цвет жил

Цвет жилы внутри кабеля — синий N, жёлто-зелёный PE и так далее — регулируется ГОСТ Р 50462, и это никак не меняется. Речь только о цвете гермоввода на щите — наружном элементе, который сигнализирует о характере трассы ещё до открытия дверцы. Это два разных уровня кодировки, и в проектной документации это стоит явно прописать одной строкой, чтобы не создавать двусмысленности у бригады.

Почему фиолетовый

Фиолетовый — цвет, который физически не встречается в типовой заливке щита: серый/чёрный корпус, серые вводы, синие и зелёные сигнальные линии. Он не конфликтует ни с одной уже занятой зоной восприятия и считывается глазом мгновенно, потому что не сливается с привычным окружением.

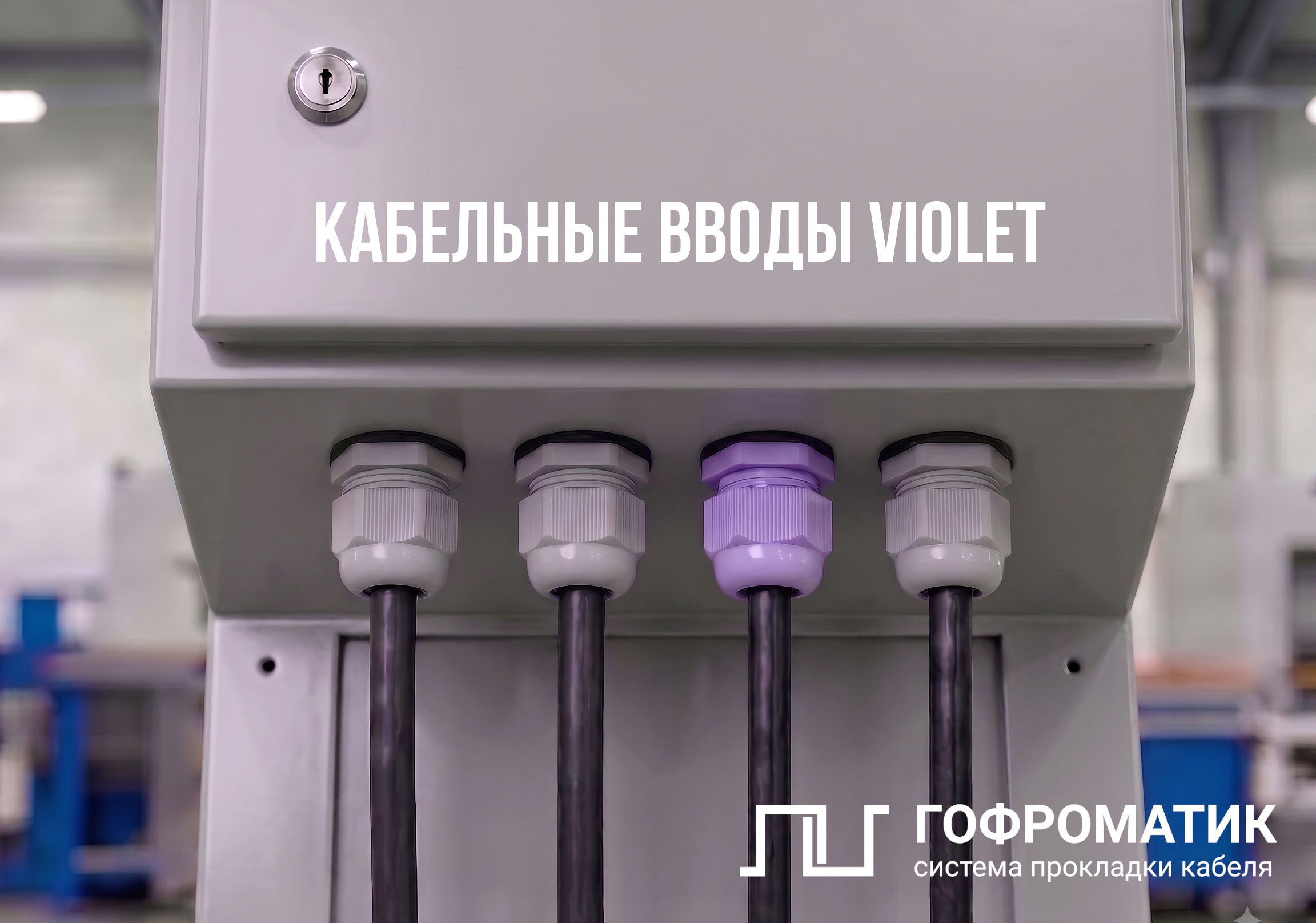

Фиолетовый гермоввод выделяет критическую зону на вводе в щит. Всё, что требует повышенного внимания при обслуживании — ИБП, оптика, пожарная автоматика, АСУ ТП — переводится на фиолетовый ввод, и дальше цвет сам делает часть работы за монтажника: сигнализирует, ещё до того, как дело дойдёт до бирки.

Что именно обозначает фиолетовый — фиксируется на объекте

Жёсткой универсальной привязки «фиолетовый = только ИБП» нет и не нужно — гибкость здесь сильнее унификации. Логика зонирования:

• Серый / чёрный — силовые линии 220/380V, освещение, стандартные розеточные группы.
• Фиолетовый — критическая зона, которую вы определяете под конкретный объект: цепи ИБП, оптика, пожарная автоматика, АСУ ТП, либо любая другая группа, которую нужно выделить.
• Синий / зелёный — низковольтные сигнальные цепи, RS-485/Ethernet.

Как внедрить без путаницы — обязательный шаг, не опция

1. Легенда на дверце щита или в паспорте. Одна строка: «фиолетовый гермоввод — [что обозначает на этом объекте]». Без неё цвет через год превращается в загадку, а не в подсказку.
2. Бирки остаются обязательными на каждой линии — цвет ввода ускоряет ориентацию, но не заменяет точную идентификацию.
3. Один цвет — одна зона на объект. Не кодируйте фиолетовым несколько несвязанных категорий в одном щите — тогда преимущество быстрой ориентации теряется.
4. Фиксация в проекте. Схема цветового зонирования — часть исполнительной документации, а не устная договорённость на объекте.

На практике, сервисный инженер, даже незнакомый с конкретным щитом, за секунды видит, где критическая зона, и не тянет силовой кабель через место, где идёт оптика или линия ИБП.

Фиолетовый гермоввод ГОФРОМАТИК — простой инструмент, который экономит время на ТО и снижает риск ошибки при аварийном переключении. Работает в паре с бирками и легендой на щите, а не вместо них.
