Освещение стеклянной витрины светодиодной лентой

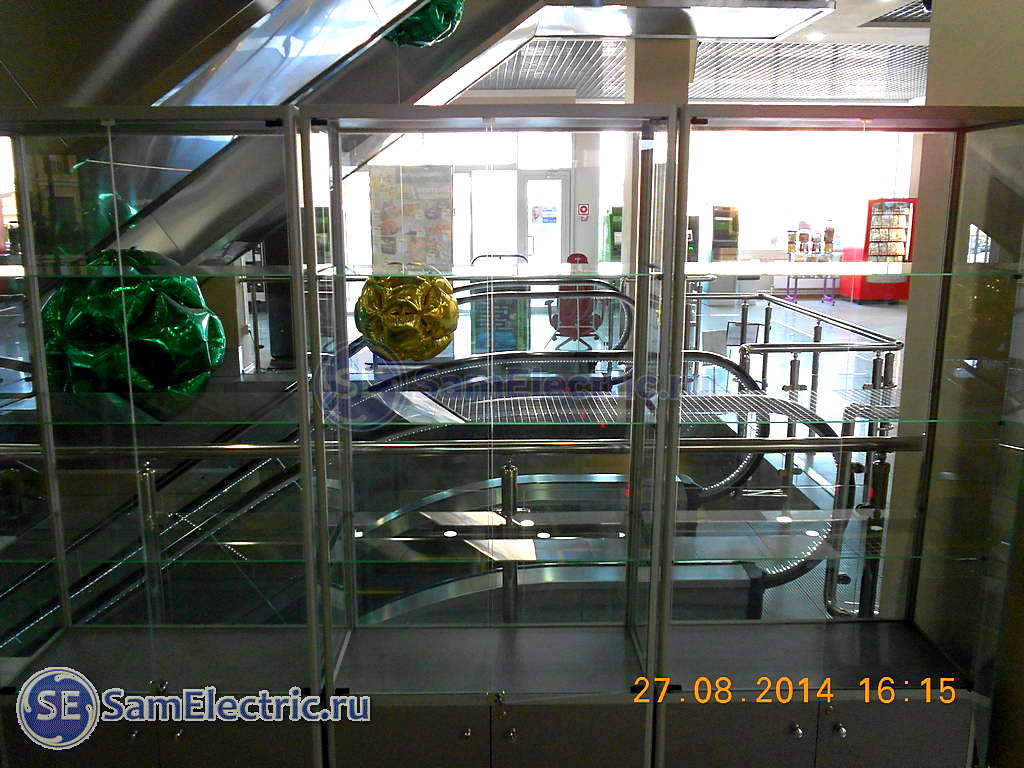

Стеклянная торговая витрина без подсветки

Стеклянная торговая витрина без подсветки

Недавно попросили меня сделать подсветку торговой стеклянной витрины с помощью светодиодной ленты. Оказывается, как и в любом деле, тут много тонкостей.

Перерыл интернет – ни одной толковой статьи на эту тему нет. Теперь будет)

Поехали!

Сейчас очень популярна подсветка светодиодной лентой жилых помещений. Я уже писал об этом на блоге СамЭлектрик.ру, советую обратиться к статье про то, как я установил светодиодную ленту в натяжной потолок.

По подключению светодиодной ленты тоже есть статья, там подробно описано, как её подключить.

Кроме элементов дизайна, светодиодная лента выполняет роль источника освещения. Особенно это заметно в торговых центрах – часто ленту встраивают в прилавки и торговые витрины, о чём и будет идти речь в статье.

Хватит слов, переходим к делу.

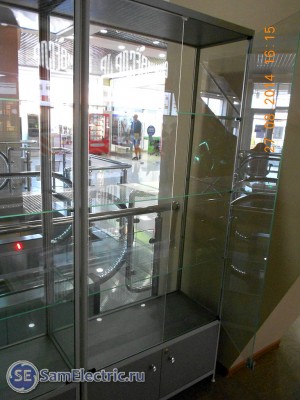

Имеем три витрины, стеклянная часть которых имеет высоту 1,55м:

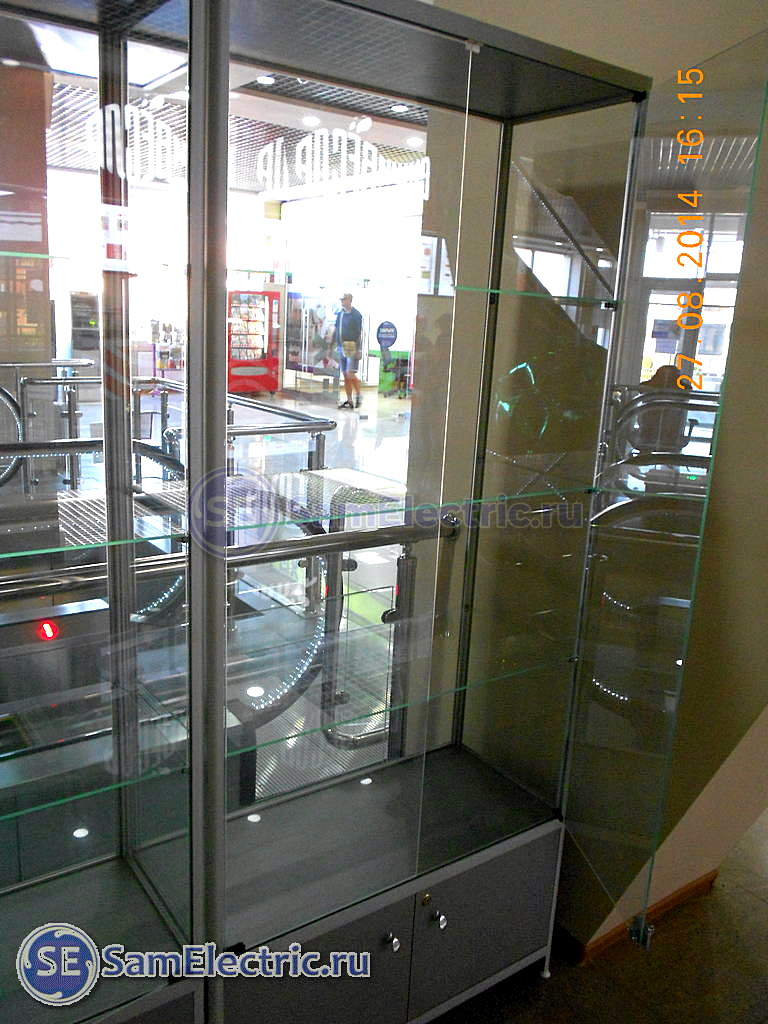

Витрина без светодиодной подсветки

Витрина без светодиодной подсветки

Фотографировать стеклянные прозрачные объекты непросто. Сзади – эскалатор. А для таганрожцев скажу, что действие разворачивается в ТРЦ “Арбуз”.

Каждая витрина будет освещаться двумя отрезками светодиодной ленты по 1,5м. Итого, для трёх витрин я купил 9 метров ленты – 5 и 4 м.

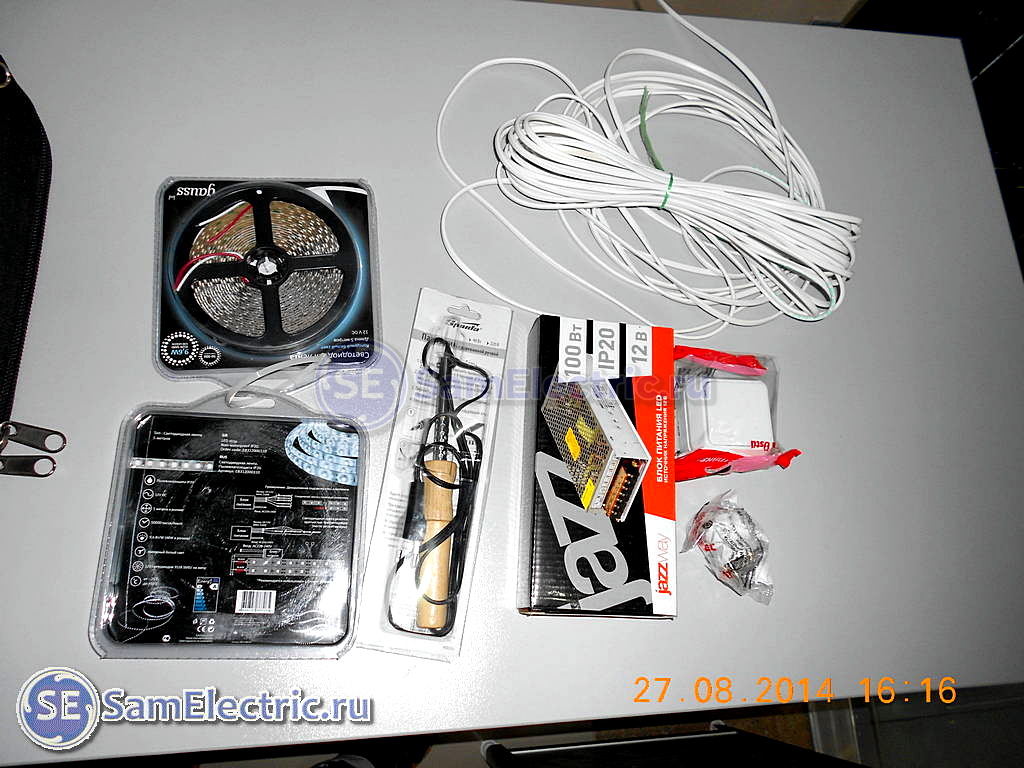

Принадлежности и материалы для монтажа светодиодной ленты в торговую витрину

Принадлежности и материалы для монтажа светодиодной ленты в торговую витрину

Кроме того, использовались: паяльник мощностью 25 Вт, Блок питания 12В 100Вт, выключатель накладной, вилка, шнур ШВВП2х0,75.

Подготовка отрезков светодиодной ленты

Для комфортного и быстрого монтажа подсветки для витрин с минимальными усилиями и потерями нужно подготовить 6 отрезков ленты по 1,5м. Я поступил так.

Целый кусок 5м я разделил на отрезки 1,5м, 1,5м, 1,5м и 0,5м.

Кусок 4м  – на отрезки 1,5м, 1,5м и 1м.

Два отрезка 0,5 и 1м я спаял, получился последний, шестой кусок 1,5м.

Итого получили 6 необходимых отрезков ленты, три из которых имеют “оригинальные” провода, а к трём провода будем припаивать.

Очень важно то, что ленту не пришлось в данном случае резать. Дело в том, что лента исходно состоит из спаянных кусочков по 0,5м, у которых общая клейкая основа. И я просто распаял ленту на нужные кусочки, и потом разрезал двусторонний скотч канцелярским ножом.

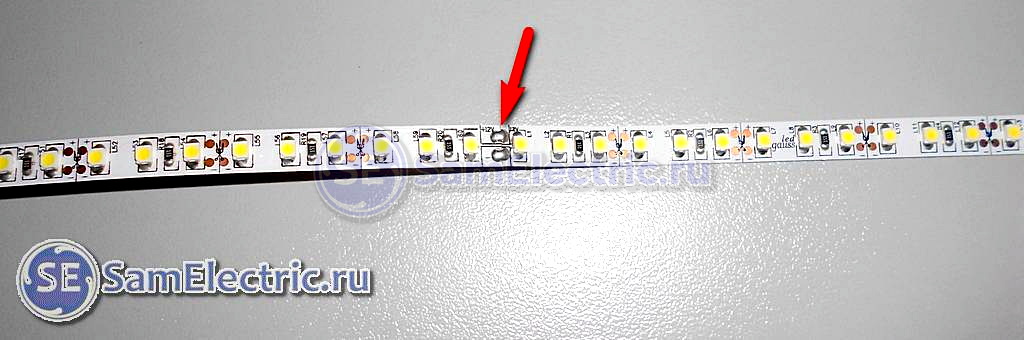

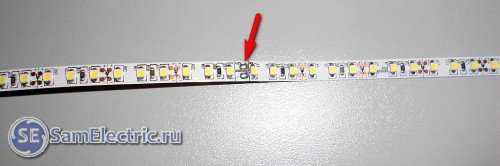

Светодиодная лента Gauss. Место заводской спайки ленты отмечено стрелкой

Светодиодная лента Gauss. Место заводской спайки ленты отмечено стрелкой

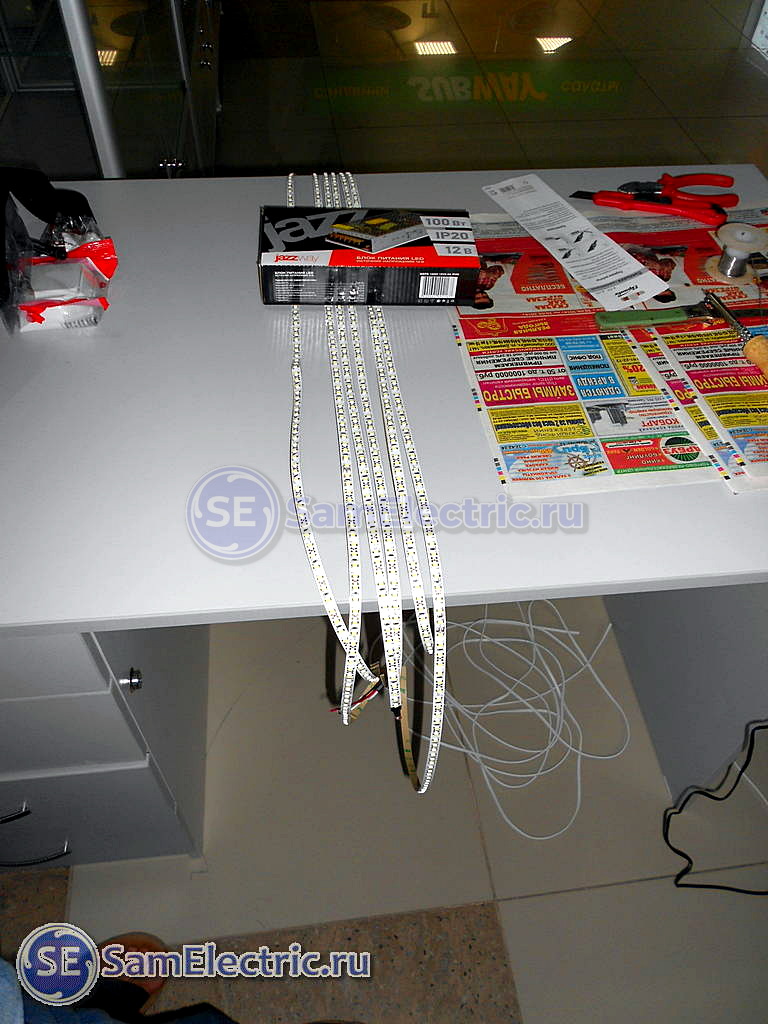

Вот 6 готовых кусков ленты, которые будем монтировать в витрины:

Лента нарезанная на куски по 1,5м

Лента нарезанная на куски по 1,5м

Подготавливаем провода. Вымеряем длину, не забываем про запас – витрины планируется двигать, чтобы протирать боковые стенки извне.


Может, это тоже будет интересно?



Три провода (шнура) скручиваются с проводками, которые были в ленте исходно, другие три придётся припаивать.

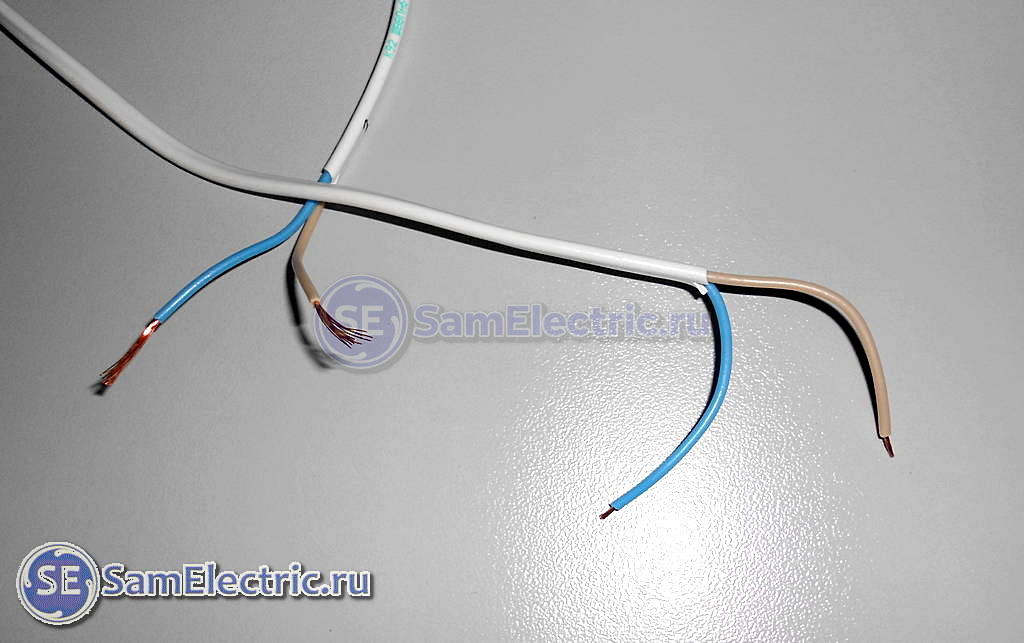

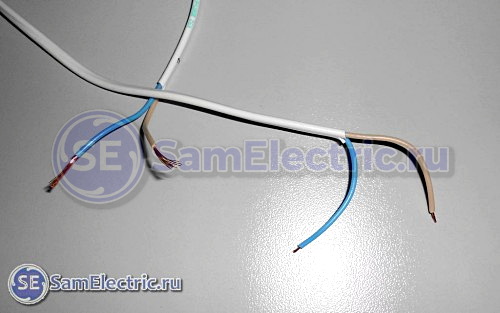

Зачищаем провода

Зачищаем провода

Паяем.

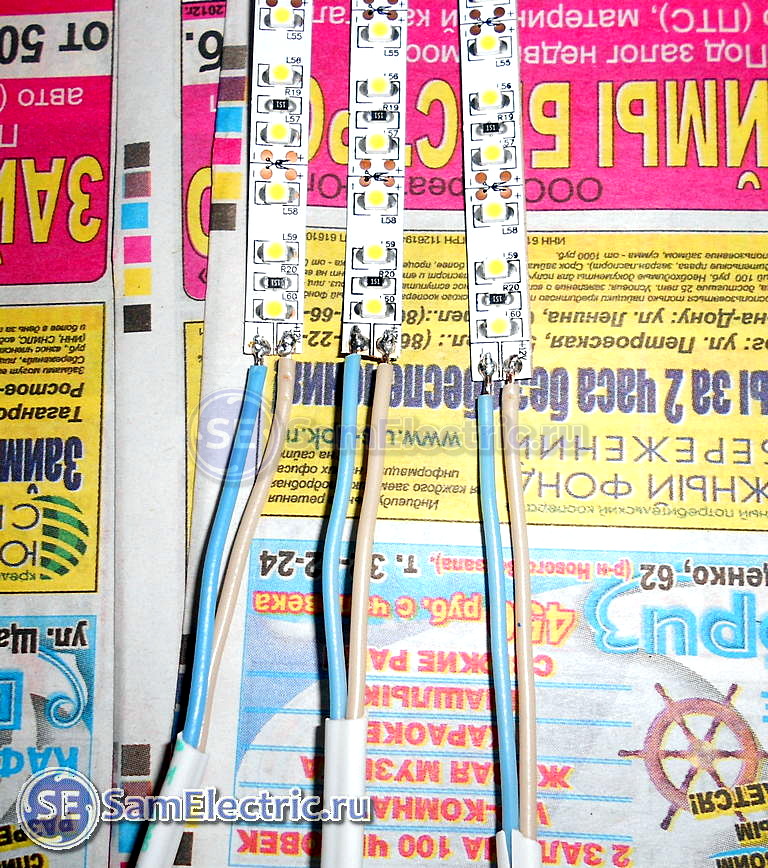

Лента с припаянными проводами

Лента с припаянными проводами

Скручиваем.

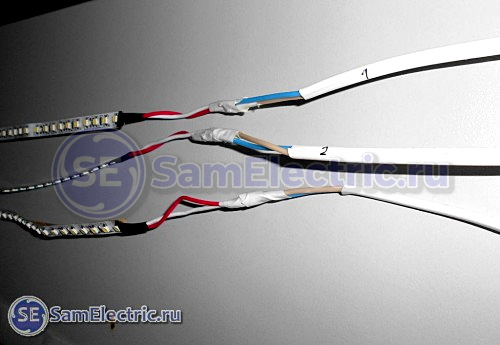

Лента с прикрученными проводами

Лента с прикрученными проводами

Конечно, термоусадка смотрелась бы лучше, но в данном случае этого ничего не будет видно, как будет показано ниже.

Монтаж ленты в витрину

На данном этапе напевал песню Вячеслава Бутусова “На берегу безымянной реки”:

Движения твои
Очень скоро станут плавными,
Походка и жесты
Осторожны и легки…

Тут важно постоянно помнить, что вокруг – стекло, которое очень легко разбить. Кроме того, при монтаже ленты резкое движение может привести к тому, что лента зацепится за край стекла, и пара диодов может быть содрана с ленты. Делал витрину перед этим, снимал полки, а в данном случае решил попробовать так, не снимая.

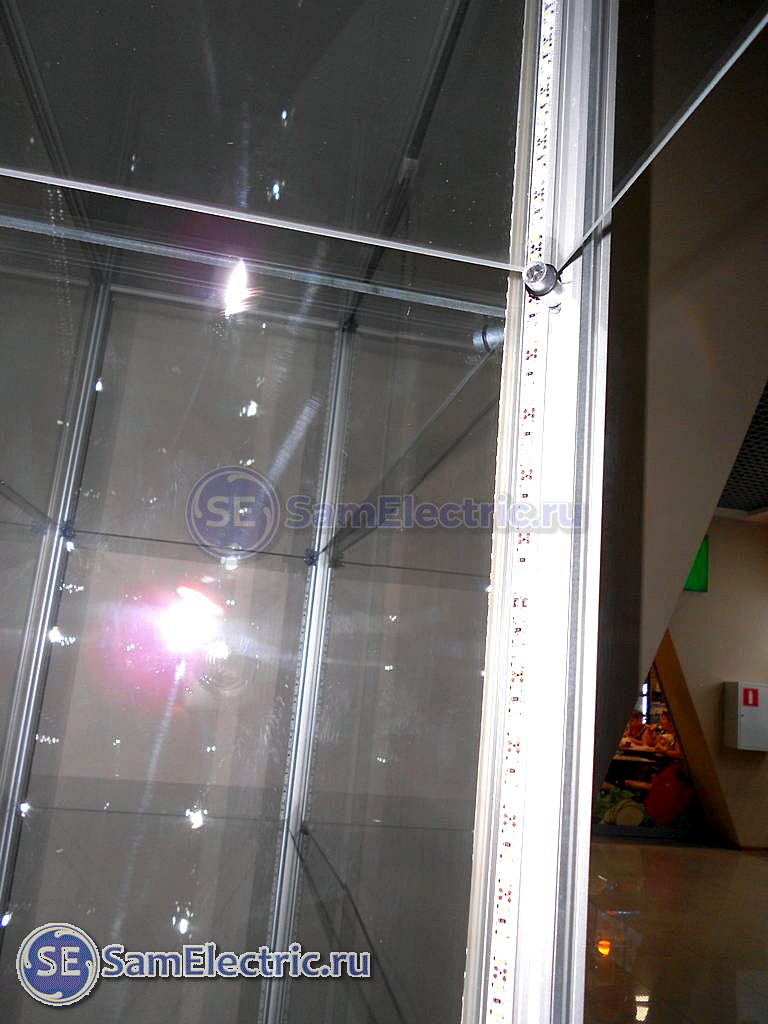

светодиодное освещение витрин. Установленная лента около полки

Установленная лента около полки

Витрина собрана из стандартных профилей, но для ленты она не совсем подходит. Лента приклеивается не целиком, а только на 1/2 или 2/3 своей площади. Виной тому – крепёж полок, от этих держателей никуда не деться, приходится их обходить, следя за тем, чтобы лента не сильно изгибалась.

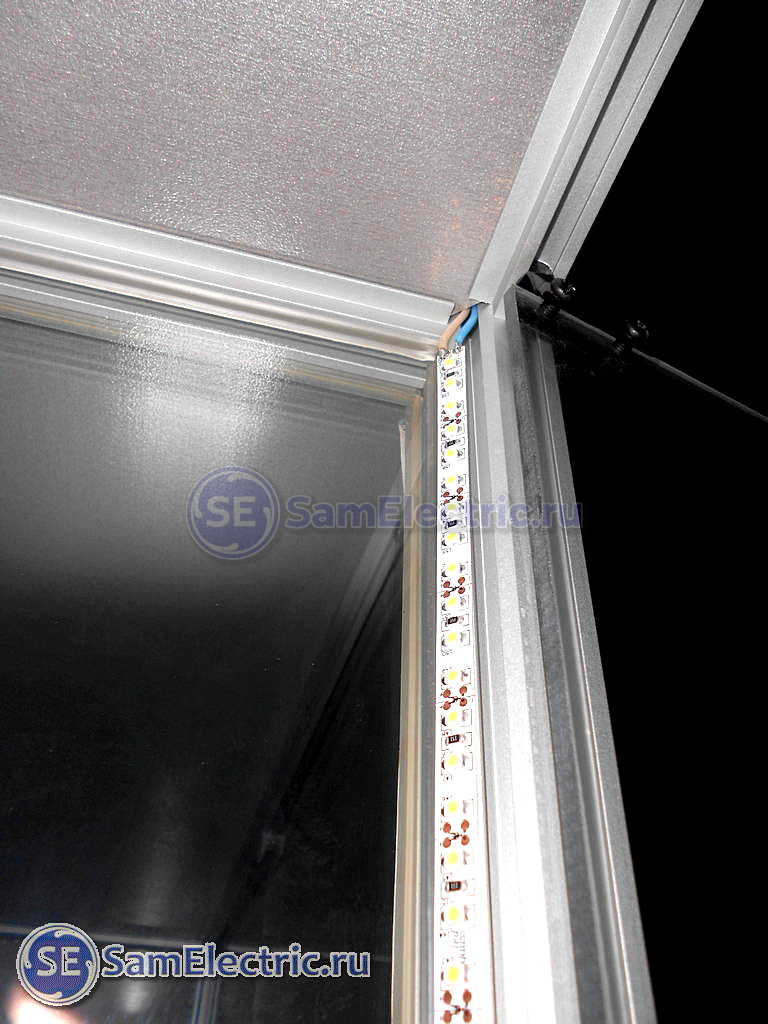

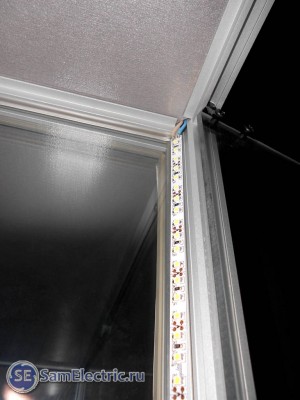

А вот выход ленты “на крышу” витрины:

Светодиодное освещение витрин. Установленная лента-выход

Установленная лента-выход

Провода не выходят в щель ровно, их приходится немного подгибать.

Монтаж схемы питания

Тут всё просто – штепсель (вилка), накладной выключатель, БП. Элементы на крыше крепятся на двусторонний скотч. Вот что получаем:


Активные компоненты- транзисторы, симисторы, микросхемы, готовые электронные устройства

Активные компоненты

Посмотрите, что есть интересного на АлиЭкспресс:

Большой выбор активных компонентов — транзисторы, симисторы, микросхемы, готовые электронные устройства!

Читайте подробнее про замену транзисторов при ремонте КЛЛ!

А также — про замену симисторов при ремонте диммеров!

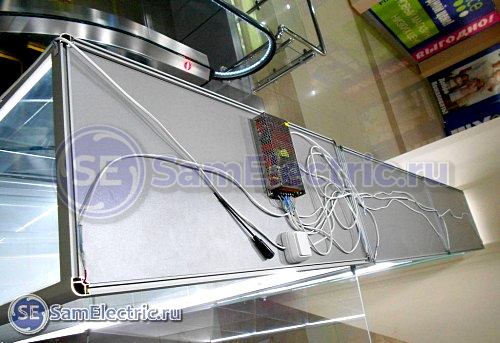

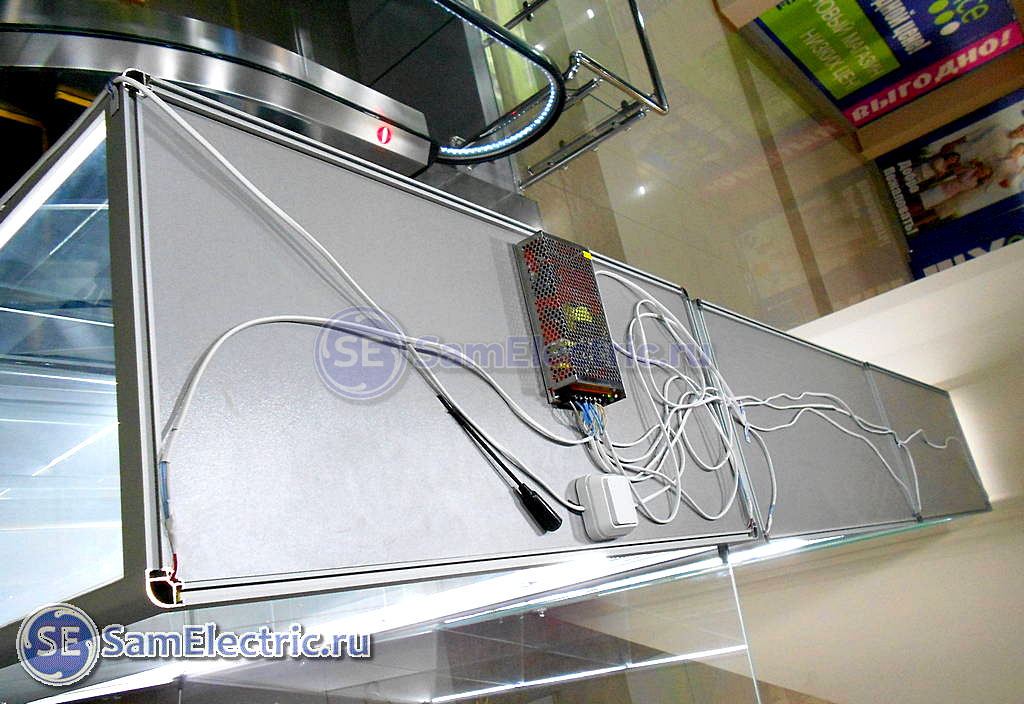

Светодиодная подсветка для витрин. Монтаж питания подсветки наверху

Монтаж питания подсветки наверху

Некрасиво немного  получилось, надо бы конечно уложить и закрепить провода – но клиент сказал, что будет двигать витрины.

Включаем ленту

Подаём питание – включаем выключателем на “крыше” витрины.

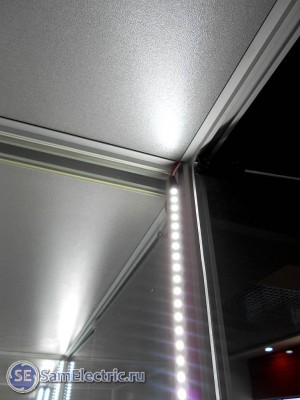

Светодиодное освещение витрин

Включаем витрину. Подсветка во всей красе.

То, к чему мы стремились:

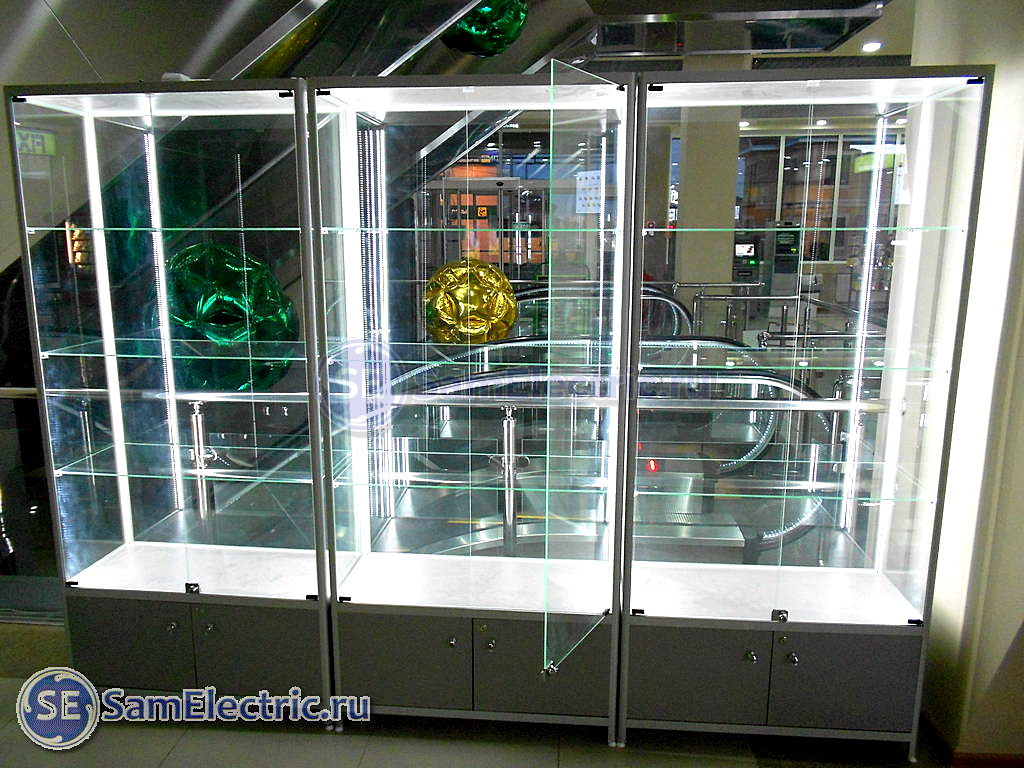

Светодиодная подсветка витрин во всей красе.

Освещение витрины светодиодной лентой

Смотрится в реальной жизни гораздо красивее, чем на фото. А с товаром – так вообще красота! Будете в Арбузе – на первом этаже увидите эту витрину.

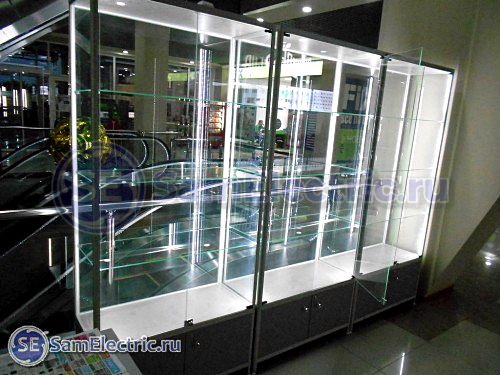

Светодиодная подсветка витрин во всей красе.

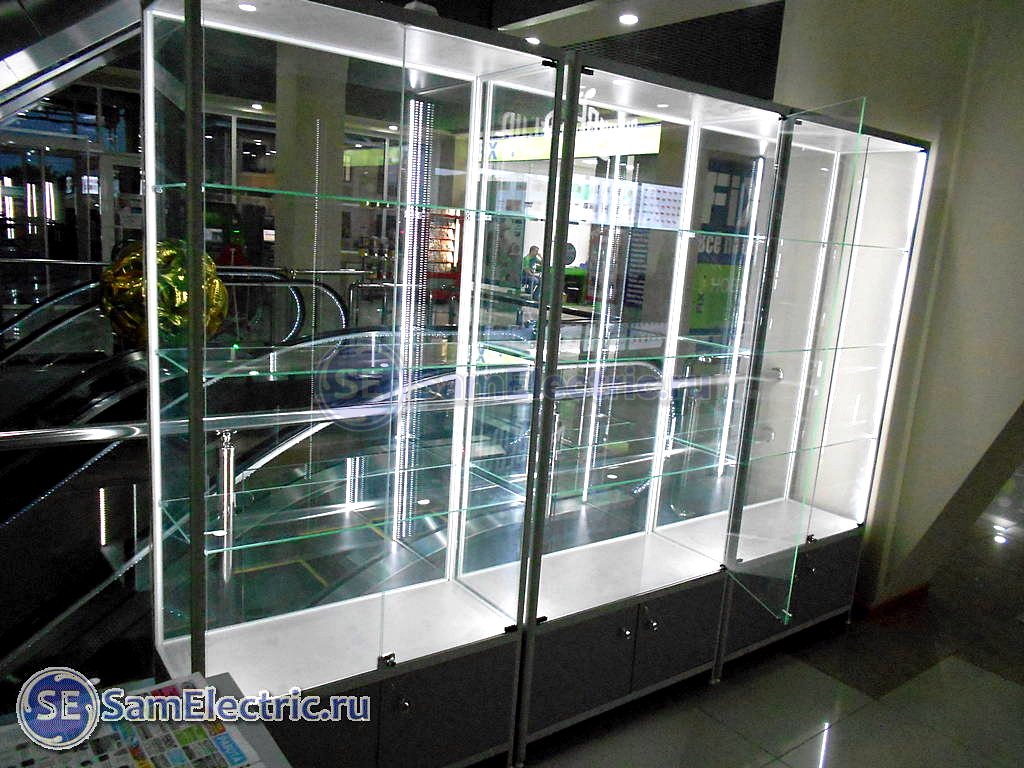

Витрина со светодиодной лентой

Вроде всё, что хотел, изложил. Появятся вопросы – задавайте в комментариях.



Подсветка окна светодиодной лентой

В заключение – небольшой бонус. Подсветка светодиодной лентой может быть в самых неожиданных местах. Недавно видел установленную ленту в короб окна между ванной и кухней в коммунальной квартире. Получилось очень даже ничего:

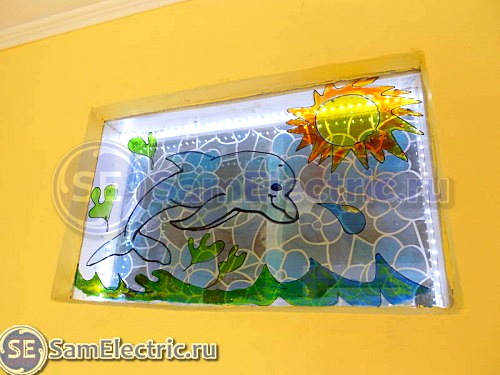

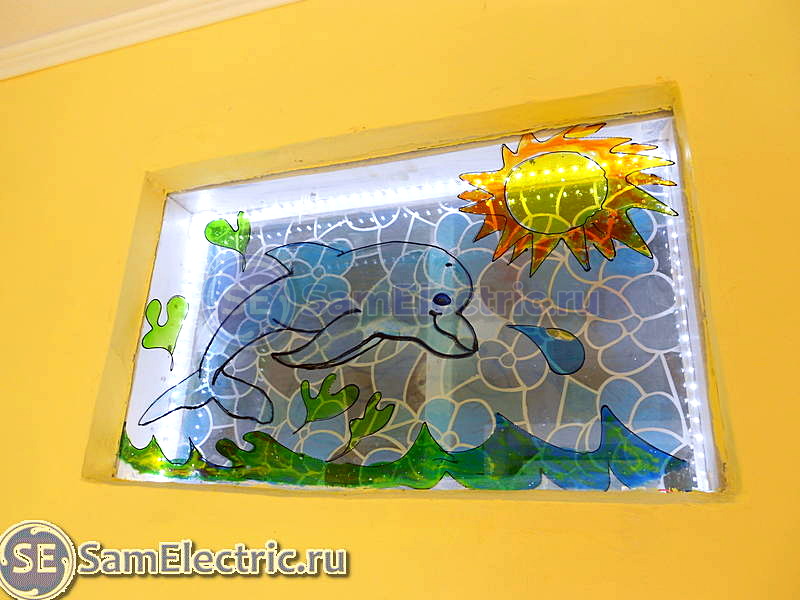

Подсветка окна светодиодной лентой. Вид из кухни

Подсветка окна светодиодной лентой. Вид из кухни

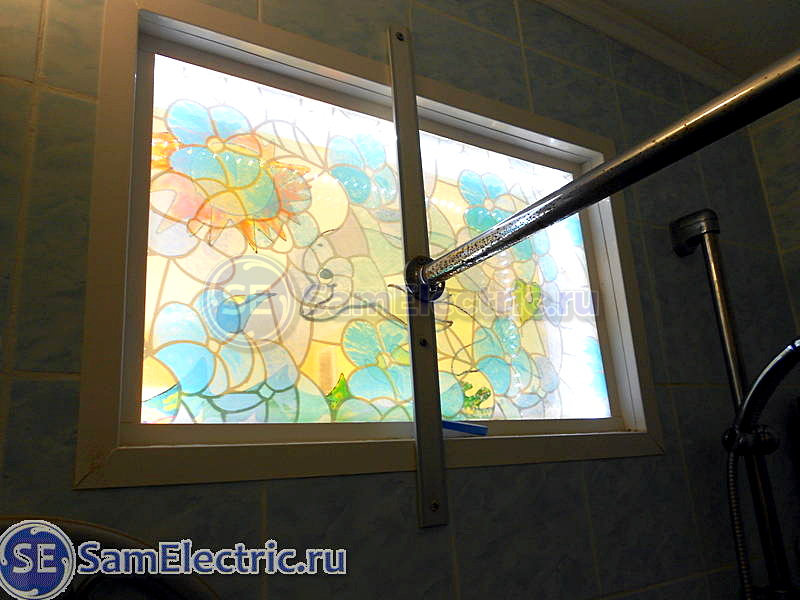

Подсветка окна светодиодной лентой. Вид из ванной

Подсветка окна светодиодной лентой. Вид из ванной

2,5 метра ленты мощностью 10Вт/м вполне хватает для дежурного освещения ванны и кухни. Лента включается через проходной выключатель, блок питания 12В 40Вт включен в сеть постоянно.

Услуги блога СамЭлектрик.ру. >>> ПЕРЕЙТИ И УЗНАТЬ ПОДРОБНОСТИ >>>


Рекомендую ещё:


Статья понравилась? Добавьте её в свою соц.сеть и дайте оценку!

Звёзд: 1Звёзд: 2Звёзд: 3Звёзд: 4Звёзд: 5 (Пока оценок нет)
Загрузка...


Если статья оказалось полезной или появились вопросы -
пожалуйста, оставьте комментарий.

(через форму ВКонтакте, или через обычное комментирование)


31 комментарий
на “Освещение стеклянной витрины светодиодной лентой”

  • АндрейNo Gravatar:

    Статьи своевременные и полезные. К сожалению текучка не всегда позволяет вовремя их просматривать! Спасибо и успехов!!

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Спасибо! Андрей, а у меня текучка не даёт времени писать статьи)))!!!
      Хотя задумок много!
      Тоже успехов в нашем деле!

      Ответить
  • Александр/СамЭлектрикNo Gravatar:

    Да, и ещё насчёт приклейки ленты.

    Как показывает практика, светодиодная лента прекрасно приклеивается и держится на стекле и алюминиевом профиле. Естественно, на чистых или обезжиренных.

    И плохо держится на: дереве (даже крашенном), обоях, пластике.

    Ответить
    • ДмитрийNo Gravatar:

      Многое зависит от производителя. Пару раз попадалась дешёвая лента, которая вообще не приклеивалась ни к каким поверхностям.

      Ответить
  • АндрейNo Gravatar:

    Похоже, что этой лентой можно качественно клеить только на металлическую либо стеклянную поверхность. Надо будет проверить!!

    Ответить
  • Александр/СамЭлектрикNo Gravatar:

    Небольшой апдейт статьи – Подсветка окна светодиодной лентой. Лента установлена в коробе, между стеклами.

    Ответить
  • ВикторияNo Gravatar:

    На последних 2х фото, где подсветка окна, там светодиодная лента с какой стороны стекла?

    Ответить
  • Александр/СамЭлектрикNo Gravatar:

    Это самодельная рама, а лента для подсветки закреплена внутри, между стёклами.
    Мне тоже нравится))

    Ответить
  • ЖекаNo Gravatar:

    Видел эту витрину в Арбузе. прикольно. Там электронные сигареты продают))

    Ответить
  • hvoNo Gravatar:

    и по времени долго занимает?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Смотря ка делать. У меня ушло пару часов.
      Читайте место, где приведена песня Бутусова.

      Ответить
  • hvoNo Gravatar:

    сколько такая работа стоит?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Прокладка светодиодной ленты 150р/м, плюс БП и выключатель 300 руб.
      Но это по прошлогодним ценам…

      Ответить
  • МаринаNo Gravatar:

    Александр,а не подскажите как подключить ленту светодиодную (в какой последовательности)если надо в витрину 3 полосы ленты и рядом витрина там 5 полос?

    Ответить
  • ВикторNo Gravatar:

    На каждую витрину – свой блок питания.

    Ответить
  • hvoNo Gravatar:

    какую ленту лучше выбрать для такой работы?

    Ответить
  • АннаNo Gravatar:

    Александр, здравствуйте!Ситуация: купила готовую светодиодную ленту с блоком питания… только подсоединить и включить надо. Включила, всё хорошо, но от блока питания идёт какой-то непрерывный звук. Так должно быть или что-то не так?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Пищит, или свистит? К сожалению, у дешёвых блоков питания это не редкость. Это не страшно, но товарный чек сохраните)

      Ответить
    • КириллNo Gravatar:

      Попробуйте поменять в магазине. Обычно поющие блоки говорят о несогласованности элементов блока.

      Ответить
  • КириллNo Gravatar:

    Главное – не забывайте, что ленту нельзя наращивать. Даже если продавец говорит, что “до 10м -можно”.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Нарастить можно хоть до 100 м.
      Проблема в том, что уже после 7 метров будет на глаз заметна разница в яркости ленты в месте подключения и в конце.

      Поэтому куски светодиодной ленты более 5 м нужно питать отдельными линиями питания.

      Ответить
  • Павел:

    Здравствуйте! Подскажите пожалуйста!
    Подключал светодиодную ленту через компьютерный блок питания (250 Вт), после включения лента светилась около секунды и отключалась, пробовал выключить и включить опять не работает, выждал время, опять включил также секунду светилась и перестала, тоже самое и с кулером крутился секунду!

    Подключал ленту через блок питания от пожарной сигнализации, минут на десять все работало, но блок сильно нагревался и даже шкворчал, рисковать больше не стал!Нашел другой компьютерный блок (350 Вт) подключил, лента светилась секунд 10-20 (со свистом блока)пошел запах горелого, и отключилась, выключил выждал время опять включил, тоже самое, секунд 10-15 и пошел дымок со стороны транзисторов, на этом блок питания свое отработал, пробовал но безрезультатно слышен не продолжительный свист опять со стороны транзистора во время включения!

    Не могу понять из-за чего, подскажите пожалуйста!

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Вероятно, неисправна лента – все блоки перегружаются.
      Попробуйте проверить ленту, замерять ток.

      Ответить
      • ПавелNo Gravatar:

        Подскажите пожалуйста! Как замерять ток?

        Ответить
        • Александр/СамЭлектрикNo Gravatar:

          Ток как обычно – амперметром. Купите простенький китайский мультиметр за 350 руб, в хозяйстве всегда пригодится. Ток должен быть около 2А.

          Если все блоки питания ведут себя одинаково – однозначно, проблема с лентой. Либо что-то с подключением.

          Ответить
  • ВалентинNo Gravatar:

    Не думал что можно связать Бутусова и светодиодную ленту!
    За статью респект и зачот автору!

    Ответить
  • иванNo Gravatar:

    Добрый день,подскажите в подсветке витрины ленту ставили по 4-ом углам?и какие диоды в ленте и кол-во на метр.

    Ответить
  • Александр/СамЭлектрикNo Gravatar:

    Иван, в статье об этом написано – на каждую витрину – по 2 куска ленты. Иначе, если использовать 4 куска, то свет будет бить в глаза покупателю, и он ничего не увидит. А так свет только падает на товар.

    Лента может быть любая, по Вашему желанию.

    Ответить
  • Виктор ЖNo Gravatar:

    Делал так, поставил ленту в витрину, продажа всякой мелочевки.
    Через год возникла проблема-на ленте некоторые диоды перестали гореть.
    Наверно нужно менять всю ленту. перепаивать диоды нет смысла.

    Ответить
    • КириллNo Gravatar:

      Перепаивать?! Ну не необитаемый же остров. Конечно, менять.

      Ответить
