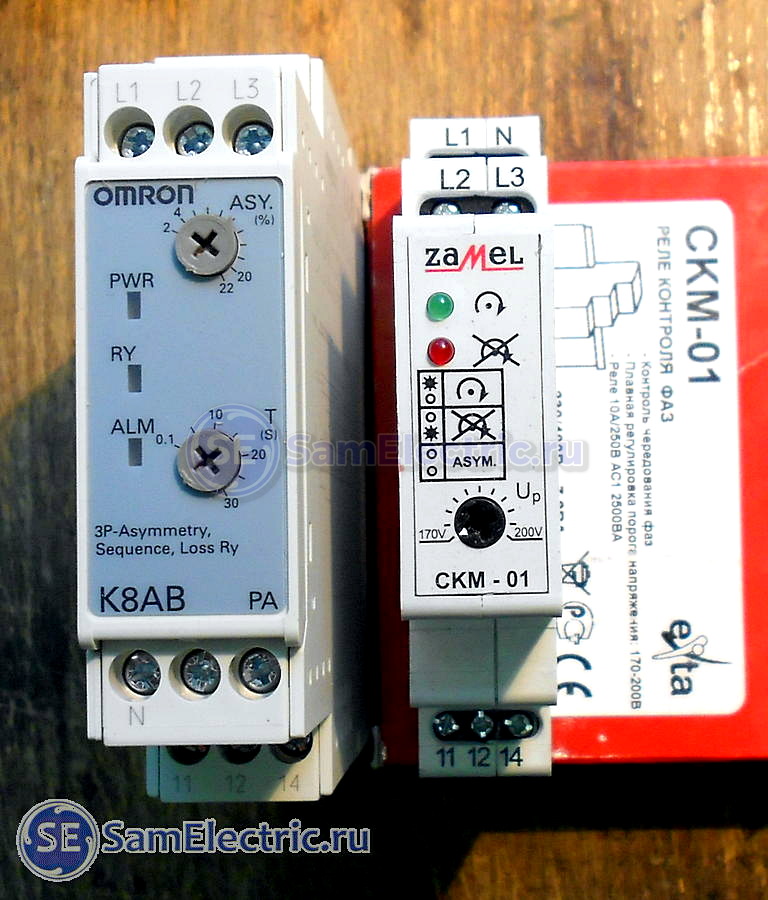

Реле контроля фаз 3-фазное Omron и Zamel
В данной статье рассмотрим со всех сторон очень полезное устройство промышленной электроники — реле контроля фаз, другие названия – трехфазное реле контроля напряжения, реле контроля обрыва и чередования фаз . Из названия можно догадаться, что реле контроля фаз – реле, которое контролирует качество трехфазного напряжения и правильность его подключения.
Как всегда в таких статьях, будут теория, схемы, фото, инструкции.
Свою функцию это устройство выполняет нечасто, чуть чаще, чем реле напряжения. Однако, без него бывает, что тратится лишнее время на наладку оборудования. Кроме того, это устройство защитит оборудование от некачественного питания.
Важно, что надо уяснить – реле контроля фаз бывает только трехфазное, и всегда подключается только в 3-фазную сеть!
Содержание статьи:
Зачем нужно трехфазное реле контроля фаз
Реле контроля фаз необходимо ставить там, где часто производится переподключение к питающему трехфазному напряжению, а также там, где важна фазировка (правильное чередование фаз).
Например, реле контроля фаз может быть полезно в оборудовании, которое часто переносится с места на место, и в котором критично перепутать фазы. В некоторых устройствах неправильное чередование фаз может привести к неправильному функционированию и поломке. Например, винтовой компрессор, если его включить в неправильном направлении более чем на 5 секунд, может полностью выйти из строя.
Подписывайтесь! Там тоже интересно!
Кроме того, при подключении такого оборудования может сложиться ошибочное мнение что его надо ремонтировать, и ремонтный персонал будет некоторое время чесать репу, пока кто-то не подаст нужную мысль: «А может, фазы перепутаны?». А потом ещё кто-то скажет ещё более нужную мысль: «Надо бы поставить реле контроля фаз…»
Принцип работы и функции реле контроля фаз
Итак, в каждом станке существует правильный порядок фаз, при котором все двигатели при данном подключении крутятся в правильном направлении. Если питающие фазы перепутаны, то всё тоже будет крутиться, но неправильно, и возможно недолго.
В реле контроля фаз есть схема, которая вычисляет порядок чередования фаз (Phase-sequence), и в соответствии с этим порядком срабатывают выходные контакты. Контакты эти можно подключить куда угодно — в контрольную цепь, к звонку или лампочке, разрывать цепь питания цепь питания всего устройства или катушки контактора двигателя.
Последнее применение рекомендует производитель, я же рекомендую включать его в аварийную (контрольную) цепь, чтобы весь станок, в котором установлено это реле, не мог запуститься. Естественно, если аварийная цепь выполнена правильно, как я это рекомендую в статье по приведённой ссылке.
Это главное применение.
Другое применение — защита от пропадания фазы (Phase-loss). Или от существенного понижения напряжения на одной из фаз (асимметрия, или перекос фаз) (Three-phase Asymmetry).
Последние две функции в принципе идентичны, весь вопрос только в уровне падения напряжения.
От пропадания фазы для защиты электродвигателей также применяется мотор-автомат или тепловое реле, но они срабатывают по тепловой перегрузке, а это уже критический режим. А реле контроля фаз — электронное устройство, и сработает раньше (1-3 сек), не дав двигателю перегреться. В случае выравнивания фаз включение происходит тоже не сразу, а через необходимое время (5-10 сек).
Уровень напряжения асимметрии можно выставить во всех реле контроля фаз, а вот время включения/выключения, как правило, регулируется лишь в навороченных моделях. Кроме того, для функции обнаружения асимметрии существует такой полезный параметр, как гистерезис, который обеспечивает более «плавную» работу устройства. Он тоже, как правило, не регулируется.
Как работает гистерезис, спросите у того, кто знает что это такое))
Таким образом, можно сказать, что реле контроля фаз — устройство, которое контролирует качество трехфазного питающего напряжения в промышленном оборудовании. И естественно, что реле контроля фаз – 3-х фазное устройство.
Устройство и модели реле контроля фаз
РКФ-МО
Реле контроля фаз РКФ-МО от российской фирмы Приборэнерго представлено тремя моделями – РКФ МО5, МО6, МО8. Они имеют различные возможности регулирования, но один принцип действия.
Реле контроля фаз ПриборЭнерго
У самой простой модели, РКФ-М08, имеется только одна регулировка – времени срабатывания, остальные параметры установлены на заводских настройках и не регулируются. Топовая модель реле контроля фаз от Приборэнерго, РКФ-М05, имеет уже три регулировки – порог низкого напряжения, верхнего, и время срабатывания. Все модели имеют индикацию питания, работы и аварии.
Zamel CKM-01
Рассмотрим реле контроля фаз подробнее на примере устройства СКМ-01 производства польской фирмы Zamel.

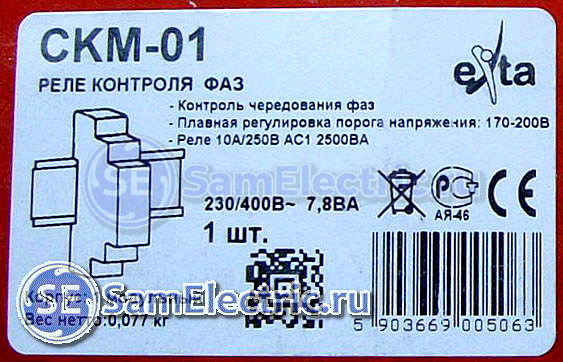

CKM-01 от Zamel. Краткие характеристики на упаковке
У реле на вход подаётся три фазы (L1, L2, L3) и ноль (N), питание внутренней схемы – от фазы L1. Выходное реле — с одним переключающим контактом. Также имеются два индикатора, которые показывают чередование и асимметрию фаз.

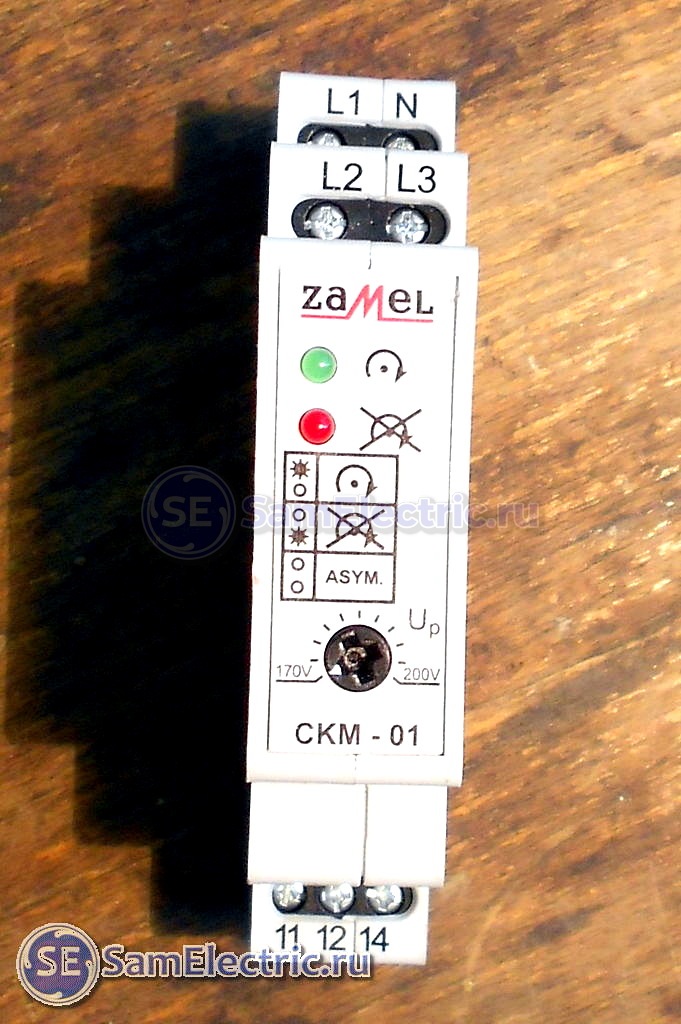

Вот как это реле выглядит вживую:
Реле контроля фаз Замель CKM-01. Внешний вид

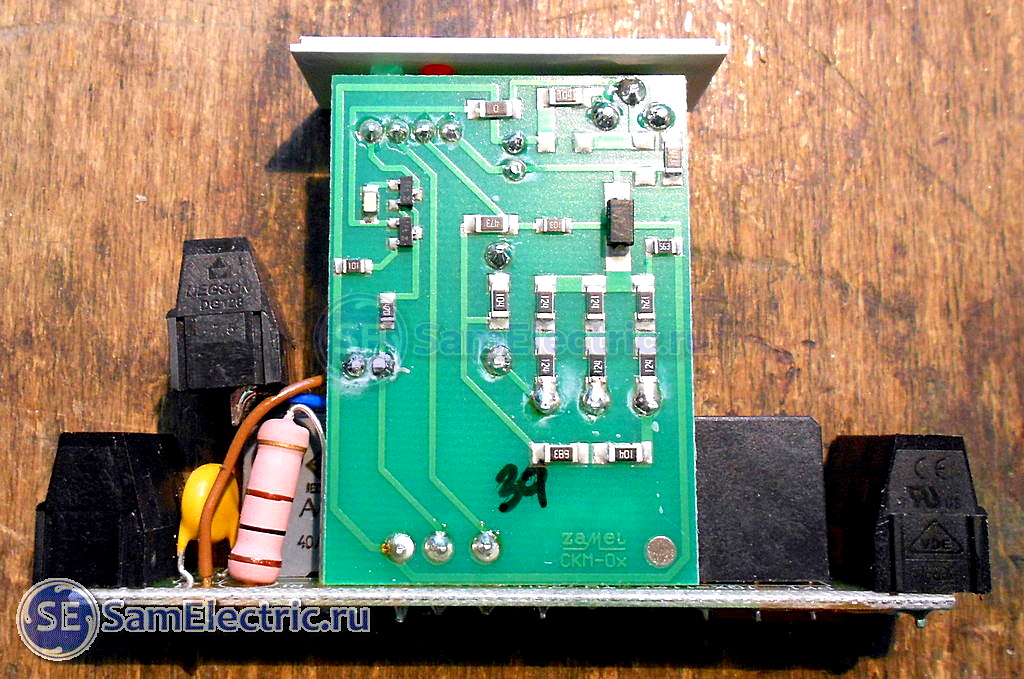

Электрическая схема реле CKM-01 Zamel очень простая, собрана всего на двух транзисторах. Внутренности CKM-01 Zamel можно рассмотреть ниже на фото.
Честно говоря, никогда бы не поверил, что такое сравнительно сложное устройство можно собрать всего на 2-х транзисторах!

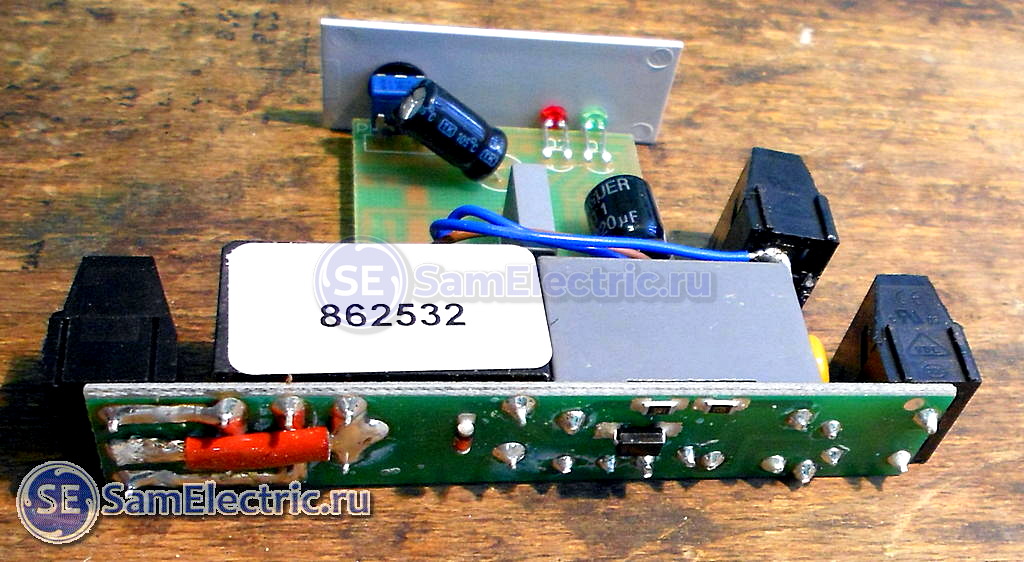

Zamel CKM-01. Внутреннее устройство
Zamel CKM-01. Внутреннее устройство
Zamel CKM-01. Внутреннее устройство
Инструкцию от производителя можно будет скачать в конце статьи.
РНПП-311
Теперь рассмотрим популярную отечественную модель – РНПП-311. Полное название – Реле напряжения, перекоса и последовательности фаз. Отсюда и аббревиатурное название. Подробнее – в инструкции в конце статьи.Недавно появилось реле РНПП-311М, у него более современный и компактный корпус и больше настроек.
Реле напряжения, перекоса и последовательности фаз РНПП-311М
Далее, по степени увеличения функциональности.
OMRON K8AB

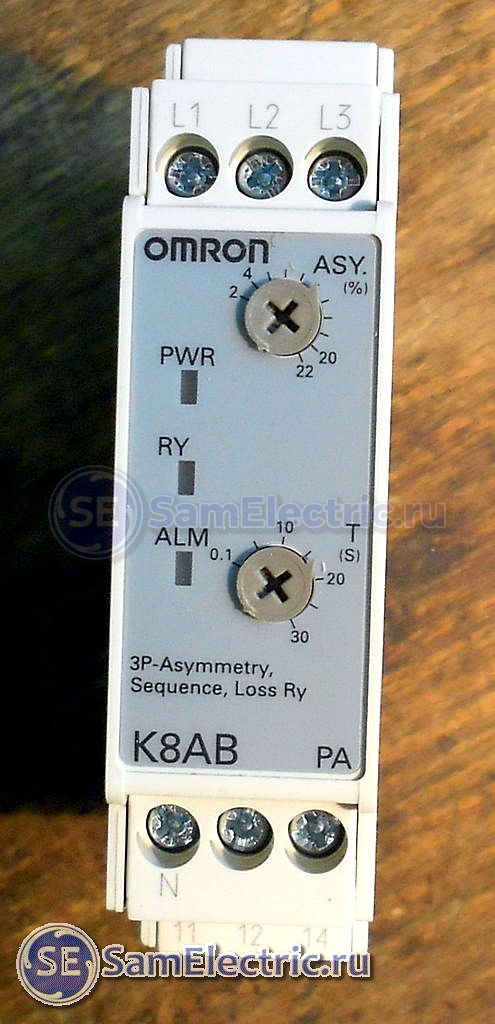

Более навороченная модель — OMRON K8AB:
Omron K8AB-PA. Внешний вид
Тут уже есть дополнительный регулятор времени срабатывания (реагирования). Также это реле реагирует не только на понижение, но и превышение напряжения на одной из фаз.
Схема собрана на микроконтроллере, как и все модели, которые рассмотрю ниже.
Временная диаграмма и схема, расположенная на боковой стенке этого реле:
Omron K8AB – временные диаграммы, настройка и схема
В линейку реле Omron K8AB входят 4 модели, и они обеспечивают очень расширенные настройки, на любой вкус. Инструкция – там же.
Carlo Gavazzi DPC01

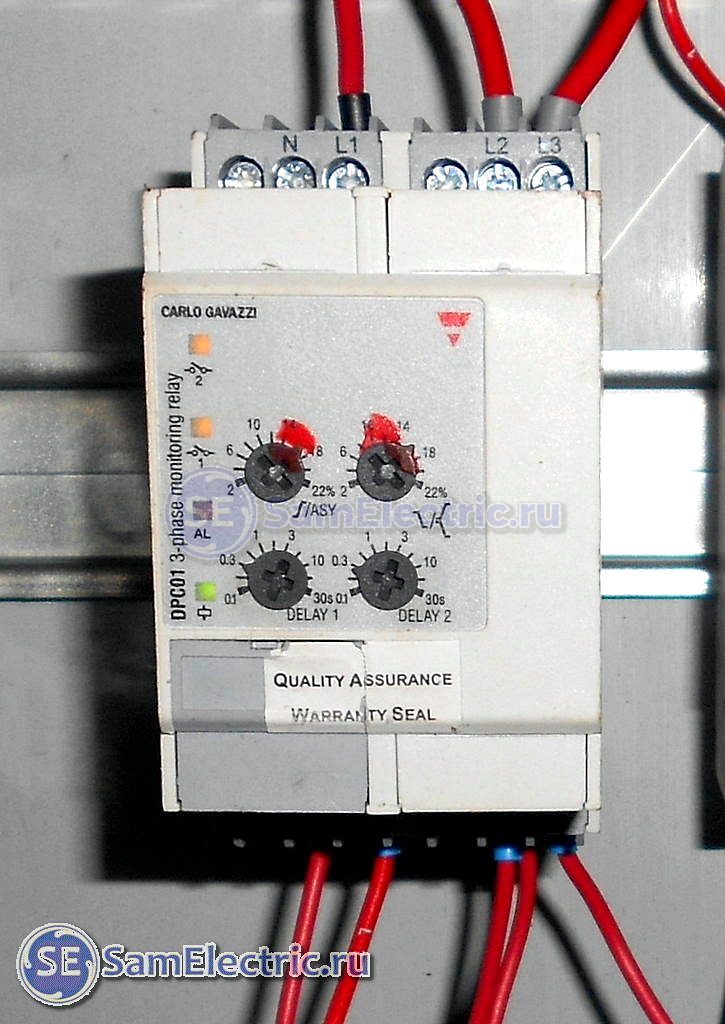

Ещё одно реле контроля напряжения, из тех, что мне попадались – Carlo Gavazzi DPC01. Оно участвует в схеме промышленного компрессора-холодильника, про который я писал в статье про применение Устройства Бесперебойного питания (ИПБ, UPS) или про то, как я спас молоко от прокисания.
Кстати, если Вам вообще интересно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!
Carlo Gavazzi DPC01
На входе – три фазы, на выходе – два реле, контакты которых в данном случае подключались в схему последовательно и рубили цепь питания схемы управления. Кроме четырех регуляторов настроек, под крышкой с сорванной пломбой – ещё переключатели режимов работы.
В той статье я не написал, что пытался запустить этот холодильник, исключив это реле из схемы. Но Carlo Gavazzi оказался прав – компрессор не хотел запускаться при таком плохом качестве напряжения.
Евроавтоматика ФиФ CKF-318-1
Устройство трехфазного реле контроля и наличия фаз белорусского производителя приведена в этой статье. Показано устройство и реальный пример подключения и установки в компрессоре.
Схема подключения реле контроля фаз
Если в оборудовании используются для подключении электродвигателей только частотные преобразователи, то реле контроля фаз не нужно — для частотника всё равно, в каком порядке на него приходят фазы, он всё равно выпрямляет переменное трехфазное напряжение и преобразует его в постоянное.
Однако, я рекомендую ставить такое реле в любой промышленной аппаратуре стоимостью от 1000 долл с трехфазным питанием. Ведь само реле стоит чуть более 1000 руб (отечественные модели), а в случае проблем с питанием сразу даст об этом знать.
Итак, вот несколько схем подключения, которые рекомендуют производители. В принципе, отличий мало.

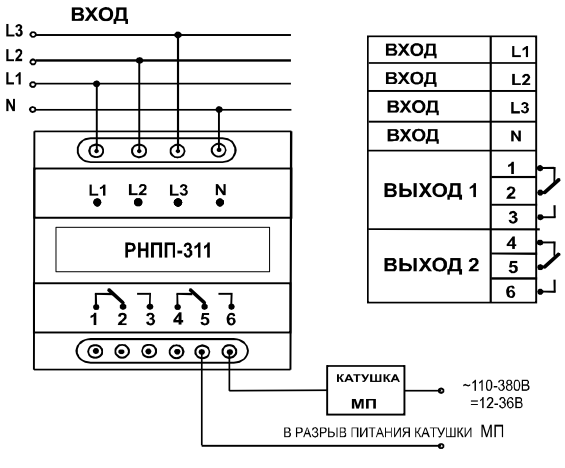

Схема подключения реле контроля трехфазного напряжения РНПП-311

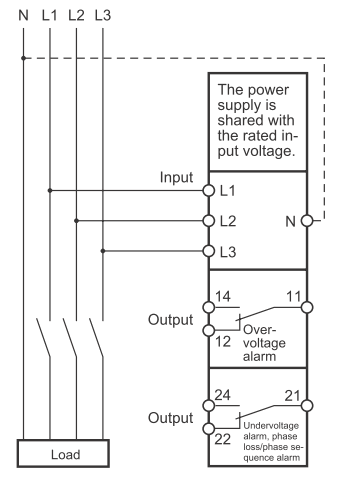

Схема подключения реле контроля напряжения от OMRON

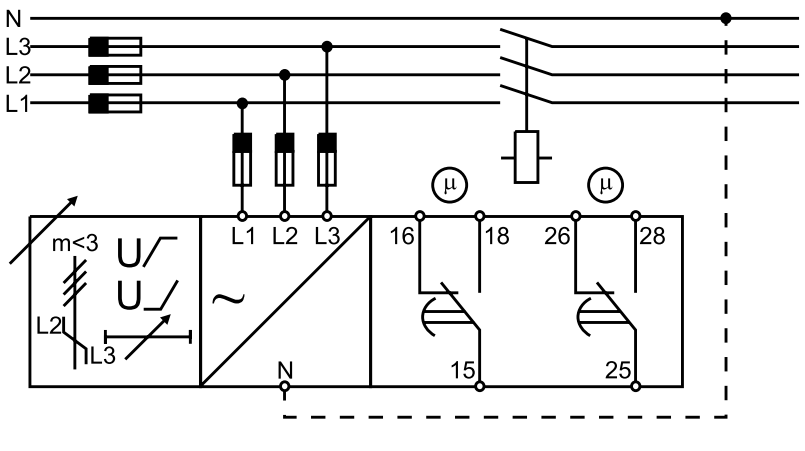

Схема подключения реле контроля напряжения от Carlo Gavazzi
Последняя схема ценна и тем, что дано условное графическое обозначение реле контроля напряжения. И контакты реле показаны с задержкой включения!
Справедливости ради стоит сказать, что в современном оборудовании на контроллерах реле контроля фаз как отдельный блок иногда не применяется, а реализовано непосредственно на контроллере.
А теперь, как и было обещано, инструкции:

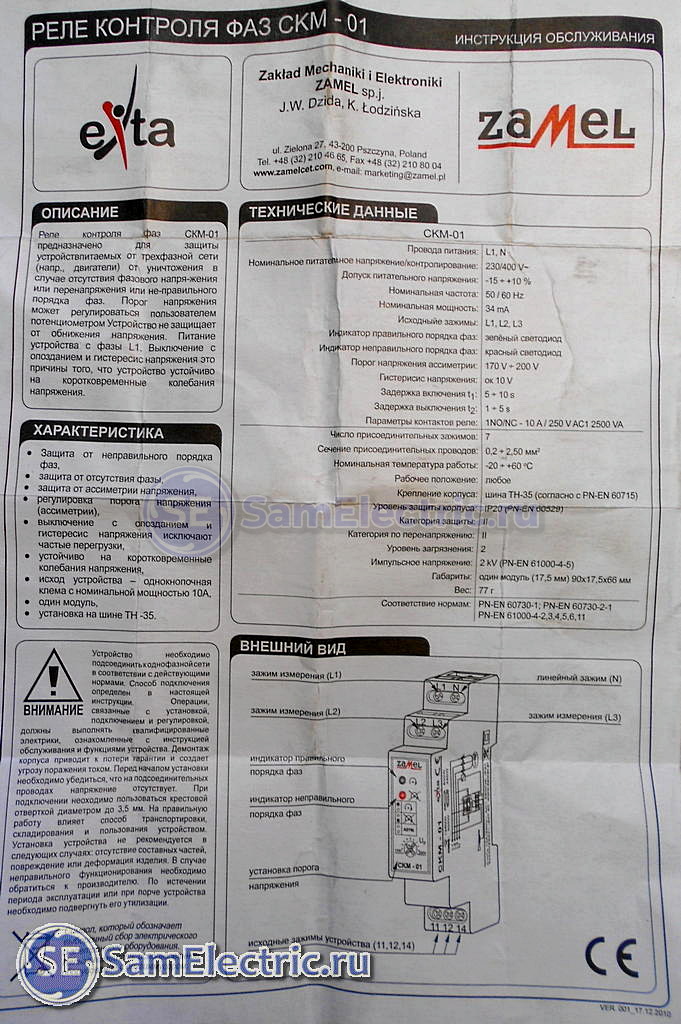

Zamel CKM-01 manual 1. (извиняюсь за качество, лучше не нашёл(

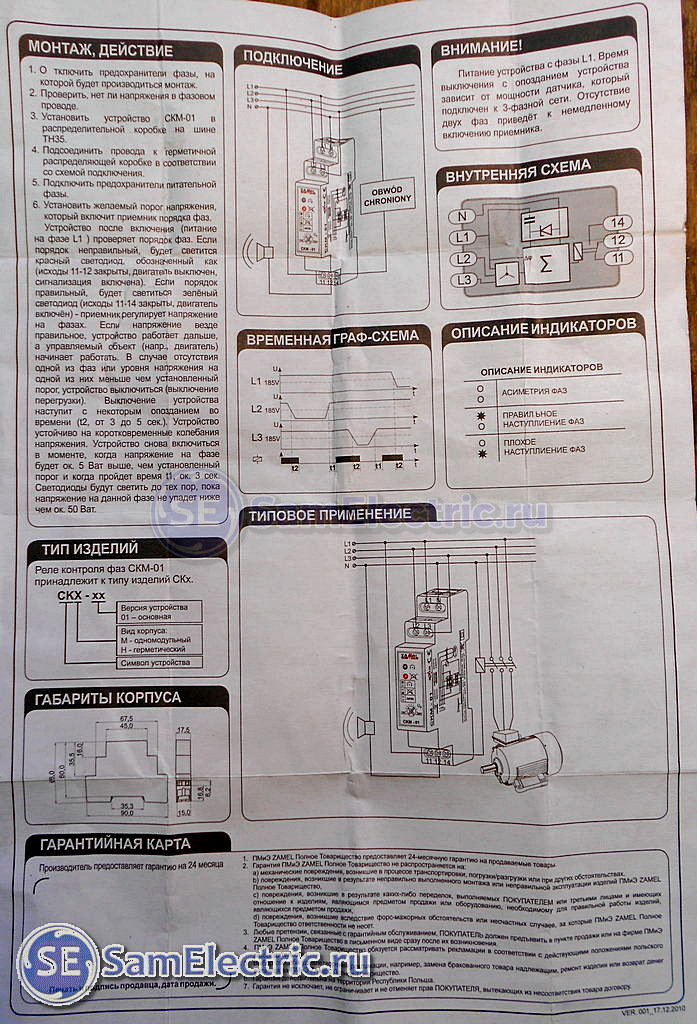

Zamel CKM-01 manual 2
• OMRON K8AB 4 модели, файл собран из четырёх файлов. / Реле контроля напряжения, асимметрии и пропадания фаз, pdf, 687.72 kB, скачан: 1761 раз./
• Carlo Gavazzi DPC01 - manual - instruction - datasheet / Carlo Gavazzi DPC01 - инструкция от итальянской фирмы, pdf, 173.34 kB, скачан: 1557 раз./
(25 оценок, среднее: 4,24 из 5)
Загрузка...
Что тут комментировать? Ситуации бывают разные и подобная вещь может оказаться крайне полезной! Спасибо и успехов!!
Андрей, спасибо за внимание к моим статьям! Рад за всех, кого мои статьи не оставляют равнодушными!
Что бы ещё хотелось прочитать на моём блоге?
Андрей, было бы интересно почитать про реле выбора фаз, если работали с ними.
С уважением к вашим стараниям, Алексей :)
Извиняюсь, конечно же, Александр :)))
:)))
Реле выбора фаз? Учту, при планировании новых статей.
Прошу ознакомиться, моя новая статья про реле выбора фаз (переключатель фаз).
Попробую смонтировать и при подходящей ситуации проверить
Мне как-то раз довелось на таких штуках руководить сборкой простейшего АВР, в частности использовалось реле ЕЛ-11. Штука примитивная,но функции свои выполняет.
Здраствуйте Александр, подскажите пожалуйста, в Вашей практике были случаи установки даных реле или схожей конфигурации, для защиты от “отгарания” нулевого проводника в сети 380В, именно общей линии 380В, а не каждой линии 220В в отдельности ?
Данное реле для проверки очередности фаз и для контроля выхода напряжения за пределы. Когда ноль отгорает, происходит перекос, и оно выключает нагрузку. Перекос означает, что меняется уровень и линейного (380), и фазного (220) напряжений.
Если напряжение изменится по любой причине, в том числе из-за обрыва нуля, реле контроля фаз должно отработать. В этом смысле оно идентично реле напряжения.
Я правильно понял вопрос?
меня беспоит тот факт что при перекосе (перегрузе) или очередности цепь не нарушается, а в даном случае идет обрыв, это не влияет на его работу, плюс если нагрузка в 50А придется использовать модульный контактор, а питание их котушек 220В
Андрей, Вы пишете применительно к какой нагрузке? Если это промышленное оборудование, то реле контроля фаз при обрыве нуля и/или перекосе просто отключит цепь управления (разрыв аварийной цепи). И всё остановится.
Если реле контроля фаз рвёт цепь питания катушки 220В, то там тоже катушка контактора отключится и всё.
Александр прошу прощения за не коректные вопросы, я выдать не совсем вник в суть этого реле, эсли я все верно понял то катушка МП подключается на “нормально разомкнутый контакт”, если все параметры в норме контакт замыкается, а в случае а.с. возвращается в исходное положение, и вся нагрузка отключается.
Да, верно. Но читайте инструкцию на конкретное реле.
Благодарю за терпение)
здраствуйте. такая проблема! купил реле зашиты фаз. есть два выхода, на замыкани и размыкание. подключил к одному выходу школьный звонок что бы оповешал о пропадании фазы, работает отлично. убираю одну фазу, включается аварийный режим, и срабатывает звонок. но при пропадании той фазы к которому подключен звонок, звонок не работает, а фаза пропадает и включается аварийный режим. мне не нужно что бы при пропадании фазы что бы пускатель отключался. пускателя вообше нету. просто нужно что бы оповещал при пропадании фазы звонком. как решить эту проблему.
Лучший способ – чтобы звонок питался не от контролируемых фаз, а имел независимое питание.
Думаю, отличный вариант – обычный дверной звонок на батарейках.
Вопрос к практикующему: Можно ли этим реле проверить правильность чередования фаз в сети 400 Гц и 1000 Гц? Напряжения тоже разные – 36 В и 200 В.
Скорее всего нет, поскольку схема питания такого реле рассчитана на 220/380В 50Гц. Если переделать схему питания, приспособив её под вашу сеть, то работать будет. Фактически, проблема только в том, чтобы обеспечить внутреннюю схему питанием 24 VDC.
Это где такое, самолёт, или пароход?)
Ковырять не хочется, надо найти что-то стандартное.
А изделие секретное, типа крылатой ракеты.:)))
Кстати, столкнулся с проблемой измерения переменного напряжения с частотой 1000 Гц. Все широко распространенные щитовые приборы заточены под 50 Гц. Не подскажете вольтметры?
Всё стандартное – это бытовуха, для бортовой сети такие устройства разрабатываются в закрытых НИИ и КБ. Как вариант – можно обеспечить невозможность неправильного включения приборов путем применения четкой системы разъемов, чтобы исключить неправильное подключение.
Для измерения напряжения высокой частоты нужен специальный широкополосный вольтметр, например, В3-59 или В3-55, но стоить они будут в 100 раз дороже китайского мультиметра.
Ещё вариант – использовать осциллограф. Увидеть (измерить) амплитуду, умножить на 0,7, и это будет действующее значение, которое и меряют все “обычные” вольтметры.
Вольтметры-то до 1000 Гц найти можно, а контроль фаз придется городить специализированный, хотя там схема-то проще некуда, один D-триггер. :))) Осциллограф и ретровольтметры – не вариант.
По вольтметрам – можно использовать обычный, но нужно знать поправочный коэффициент для 1000 Гц, на который надо умножать показания. Где-то видел статью, там была такая информация.
А тот триггер, что стоит в реле, на 1000 Гц разве не работает?
Триггер-то работает, конечно, но что производители делают с его обвязкой??? На прямой вопрос про частоту – прямой ответ – Только 50 Гц! Так-то…
Триггер в реле напряжения сделан на транзисторах, а все транзисторы имеют максимальную рабочую частоту гораздо выше 1 кГц.
Триггер там на КМОП микросхеме. Схема в сети есть. Если расковырять это изделие, то можно как-то применить, но что-то не хочется. SMD компоненты, питание и т.п.
Микросхемы опять же сделаны из транзисторов. Максимальную рабочую частоту можно посмотреть в справочнике, думаю она будет точно выше 1 кГц.
zacem nujun rezervniy vvod
Имеется генератор на 220вольт мощностью 15 киловат, сеть 380. При включении через АВР нагрузка подается на все фазы. Есть кондиционер на 380. Будет ли реле, при включении генератора, отключать кондиционер, видит оно различие фаз?
То есть, одна фаза с генератора подается на все три фазы?
Реле работать не будет, ему нужно три разных фазы.
Кондиционер тоже не будет работать, по той де причине. Ему нужно чтобы между фазами было 380В (трехфазная сеть), а будет 0.
Или меняйте кондиционер на однофазный, или вообще его не включайте от генератора, или покупайте трехфазный генератор.
В Вашем ответе я не понял, реле улавливает разницу, что это одна фаза на 3-х контактах, или нет? Мне нужно, чтобы при включении генератора, реле видело разницу, и отключало кондиционер, через размыкание контактора магнитного.
А, то есть, надо не включать кондиционер, когда работает генератор? Тогда понятна задача.
Да, реле, если правильно подключено, определит, что нет трёх фаз, и не включит свои контакты.
Было бы яснее, если бы Вы написали марку реле напряжения?
Хотя все щитовое оборудование легранд, сдесь экономия, предположительно, ЕЛ-11М15 или ЕЛ-12М15 или РКФ-М04-1-15. Производитель Меандр. Что из них можете порекомендовать? И вообще есть смысл заморачиватся, ведь кондиционер не включится, главное не сгорел бы. Огромное спасибо за Ваши ответы))
Здравствуйте,подскажите пожалуйста я купил тепловой насос воздух вода с трехфазные компрессором при запуске у меня иногда срабатывает защита и он не запускается сосед электрик говорит ,что в управлении насоса стоит реле контроля фаз которое при перекосе напряжения в фазах более 5% его не включает при запуске .Подскажите при напряжении в фазах230/217/222 возможно срабатывание реле?
Это зависит от настроек реле.Как правило, в реле имеется регулятор допустимого перекоса фаз.
Например, в реле Carlo Gavazzi, которое приведено в статье, можно выставить перекос до 22%!
Какое реле напряжения у Вас?
РКФ 3/1-м
Здравствуйте.хотел поставить реле контроля фазЕЛ 11ТДМ.она не работает не как.при линейном наприжении 418-423 вольта.на фазном наприжении 236-240 вольт.советуют взять реле фирмы карло гаваззи.какое лучше резе взять?
Доброго всем дня! Помогите разобраться, есть реле китайская anly apr-4v(стоит в чиллере), чем можно заменить?
Добрый день, подскажите как включить в цепь реле контроля фаз если двигатель работает по схеме звезда треугольник
А с какой целью? Если защитить двигатель – лучше поставить мотор автомат с точно выставленным током (на 10-15% выше рабочего).
А лучше и то, и другое. Выходные (исполнительные) контакты реле контроля – в цепь питания катушек пускателей.
Реле включается в сеть, до контакторов после мотор-автомата.
Релле ставиться как некая ступень селективности, что бы максимально защитить двигатель, В цепочке будет установлен Автомат защиты двигателя релле контроля фаз, сборка звезда треугольник и тепловое релле (мтз) Существует риск обрыва фазы перед двигателем. Поэтому и сам вопрос: сможет релле контроля фаз почуствовать во время работы на треугольнике обрыв одного из проводов?
Реле контроля фаз проверяет только питание на входе схемы пуска двигателя в данном случае. Оно отключит контакторы либо когда нет фазы, либо когда неправильное чередование фаз. Необходимо в том случае, когда направление вращения двигателя критично. Более оно ни от чего не защищает.
Не совсем так. Большинство реле напряжения определяют перекос фаз от 5%. (Нет фазы – это асимметрия 100%.)
А чтобы реле контроля чувствовало обрыв непосредственно на двигателе, его и подключать надо на двигатель. Но это уже извращение.
Лучший вариант – использовать его в связке с мотор-автоматом.
Реле контроля фаз защитит от:
– пропадания фазы,
– перекоса фаз,
– неправильного чередования.
Мотор-автомат от:
– перегруза по току (подшипники, заклинивание, механика, ошибка оператора),
– пропадания фазы,
– большого перекоса (более 30%),
– кз.
Перекос по напряжению 5% – это из области фантастики. Обычно настраиваем 20…30% при наших-то “замечательных” сетях.
Согласен. Поэтому и пишу “ОТ 5%”.
Сейчас посмотрел (фото с статье) – в импортных можно выставить перекос от 2%! Это где-то 4-5 Вольт.
Добрый вечер, буду очень признателен за помощь. Имеется частный дом с напряжением 380В и выделенной мощностью 15 кВт. Заказчик хочет обезопасить себя установкой реле контроля фаз Schneider rm35tf(есть уже в наличии)
Подойдет ли оно для этих целей?Если да,какова схема его подключения? От него будут работать потребители 220в сети или только 380в?Заранее благодарен за ответ
Схему подключения и настройку надо смотреть в инструкции. Это реле будет управлять мощным контактором, через который будет питаться дом.
Будут работать и 220, и 380.
Проблема в том, что в случае проблем на одной из фаз будет рубиться полностью весь дом.
Уж лучше поставить реле напряжения Барьер, которые контролируют отдельно по каждой фазе.
А через реле контроля фаз пустить только трехфазную нагрузку (кстати, что там у вас трехфазное?)
Просто это реле уже в наличии у заказчика. Дом в процессе строительства, точно будет плита и компрессор на 380в, остальные потребители пока не заявлены. Раньше устанавливали реле напряжения Ресанта на каждую фазу, так как потребители все были 220в. Предупредил заказчика о ситуации при которой обесточатся все розетки, его это не пугает. В дом введено 3 фазы на 4п автомат, как дальше посоветуете продолжить цепь? Огромное спасибо
Если не пугает, значит после автомата надо ставить контактор, который будет вырубать весь дом.
В инструкции к реле должны быть варианты схем.
Вот схожий вопрос. Хочу подключить в гараже отдельно через реле контроля фаз три электродвигателя. Можно ли одним реле управлять тремя пускателями или мотор-автоматами?
Это немного разные вещи.
Реле контроля фаз – только для правильности чередования и напряжения фаз. Оно не для управления двигателями, а лишь для контроля напряжения.
Внутренний контакт реле контроля фаз нужно завести в схему управления (включения) двигателей, последовательно с кнопкой СТОП.
А как подключать двигатели – вот подробная статья.
Всё правильно. И по моей логике внутренний контакт реле контроля фаз можно подключить параллельно к трем кнопкам СТОП. И при пропадании фазы все двигатели остановятся. Правильно?
Кнопка Стоп может быть одна, даже если через неё питаются три контактора. Либо три, если нужно выключать двигатели независимо.
А вот питание на одну или три кнопки Стоп будет идти через реле контроля фаз. Последовательно.
достаточно поставить реле или контактор на 220 вольт, на реле как правило 4 контактные группы, их можно использовать на кнопки (последовательно, а не параллельно) или контактор с тремя фазными контактами и на некоторых пускателях с двуми доп контактами (нормально замкнутым и нормально разомкнутым).
Здравствуйте! Имеется реле РНПП 311м, не можем понять как его подключить к реверсному контактору в АВР, какие клемы на выходе из реле задействованы. С сожалению в схеме реле это не понятно.
В РНПП один контакт, его используете для включения промежуточного реле, а уже это реле включает одну или другую половину реверсивного контактора.
Подробнее – как работает и как сделать АВР.
Добрый день, в загородном доме 3-х фазное эл.питание. К одной из фаз (220 в) подключен контакт управления дизельным котлом, в случае пропадания напряжения на этой фазе ( а это часто бывает ) дизельный котёл отключится. Вопрос – установка реле контроля фаз обеспечит ли переключение с не работающей фазы на одну из двух оставшихся рабочих фаз напряжения на контакт управления котлом или нужно какое либо другое устройство ?
Спасибо за внимание, с уважением, Владимир.
Здравствуйте, Владимир!
Реле контроля фаз определит, что по какой-то из фаз (или по всем) есть проблема.
Если нужно, можно переделать схему, чтобы реле при проблеме перекидывало питание котла на другую фазу.
Но, если Вы знаете, что на этой фазе часто бывают отключения, то почему бы сразу не переключить на ту фазу, на которой проблем меньше?
Если же проблемы с пропаданием одной или другой, или третьей фазы происходят одинаково часто, но в разное время, то можно применить устройство АВР, которое автоматически переключит с одной фазы на другую. Об этом я подробно писал в статье про подключение генератора к дому.
Если пропадают сразу 3 фазы, рекомендую обзавестись резервным источником питания – генератором, ИБП (бесперебойником), солнечной батареей…
Здравствуйте Александр спасибо за статию то что я ищу. у меня вопрос к вам
вот у меня дома частный вход не три фаза, а две фаза и ноль я могу ли поставит реле фаз 220в-420в реле фаз Реле контроля фаз RM35TF30 многофункц. 3ф 220-480В на откл. 0,1-10с 5А 2 перекл. к-та (Schneider El как думаете? спасибо заранее
У меня встречный вопрос – а зачем?
Если обе фазы используются одновременно для двух групп однофазной нагрузки, по проще, дешевле и лучше поставить однофазное реле контроля напряжения, например такое.
А если очень хочется поставить такое реле, то не получится – оно для трехфазной нагрузки, и без одной фазы работать не будет.
Добрый день. Организуем серверную. Есть 2 ввода электро питания(1 основной. 2 резервный.) Подскажите пожалуйста как организовать автоматику таким образом чтобы при обрыве 1 лини автоматически переключалось на резервную. и после восстановления питания обратно.(линий разные и отключают их периодически но в разное время)
Вводы оба однофазные?
Лучший выход – переключатель фаз, он же – автоматический выбор резерва. Там не важно, что на входах – фаза от другой линии, или фаза от генератора.
В любом случае, ИБП должен быть обязательно.
Добрый день . Подскажите пожалуйста почему могут часто перегорать эти реле. Я вскрыли их и увидел что на вводе фаз между L1 и L3 стоит диод вроде бы , он перегорает и обугливается . Производители разные. И все перегорают одинаково. Работают 2-3 недели и горят.
Это происходит на судне.Рулевые машины. 440В 50Гц. Предохранителей перед реле нет. Хотя производители рекомендуют.
Здравствуйте, Александр!
Спасибо Вам за сайт, за полезную информацию и за статьи по промышленным электроустановкам.
Обратил внимание, что некоторые реле контроля фаз требуют подключения нейтрали, а в некоторых схемах нейтраль показана пунктиром.
Скажите, пожалуйста, наличие нейтрали – принципиальный вопрос для реле такого типа? Если да, как же быть с установками в сети с изолированной нейтралью?
Да, есть разные реле – с обязательным подключением нейтрали и без.
Там, где нейтраль подключается, есть функция определения обрыва нуля.
Например, CKF-318-1 и CKF-318 производителя ФиФ отличаются именно этим.
Скажите есть что то чтобы двигатель всегда крутился в одну сторону, от разных сетей, автоматически выбирал фазировку
Именно такой автоматический переключатель – я описывал и приводил схему в статье про реле ФиФ РКФ.
Здравствуйте.
На строительной (380 подключение) люльке при движении вниз срабатывает реле контроля фаз. Кнопка вниз нажата, из щитка слышится звонкий стрёкот реле (не пускателя), люлька быстро срабатывает рывками или просто не включается на передвижение вниз. Кнопки вниз и вверх, пускатели, катушки всё проверено.
Можно день отработать нормально а иногда просто кошмар, и почему это происходит только при движении вниз. Хотя оба конца катушек пускателя приходят на контакт реле контроля фаз. Но с другим направлением этого не происходит.
Помогите разобраться в этой мистике. С Уважением Николай. Заранее благодарю.
Вариант: напряжение проседает?..
Ответили и подробно разобрали проблему в группе ВК СамЭлектрик – https://vk.com/samelectric?w=wall-109281259_3462
Ночки доброй Александр! На щите управления компрессором стояло реле китай марки JD-5B, можно ли поменять его на рнпп-311 и если да, то как правильно подключить, там помимо фаз и ноля приходят и выходят ещё 4 контакта, за что они отвечают- не знаю, Я не электрик. :-)) Заранее благодарен.
Здравствуйте. Просим подсказать. Имею двигатель с нужным вращением. Чтоб в случае изменения фаз не начал вращаться в другую сторону подключаю сблокированые два пускатели с разным чередованием фаз. Но при этом чтоб была задержка и не рубануло по защите( в случае изменения чередования фаз), а остальные защиты (по перекосу напряжения, задержки старта) остались. Что посоветуете?
Буду признателен за ответ.
Или подрубить два рнпп?
Эти два пускателя управляются чем?
Есть множество станков с реверсивным включением двигателя, там вопрос решается просто – кнопка стоп, потом оператор ждет несколько секунд, и включает обратное вращение.
Или у вас случай, как здесь, в конце статьи? Там схема есть.
Добрый вечер.имею проблему по подключению винтового компрессора. ( На самом деле рефконтейнер 40фут , где компрессор имеет встроенный масляный насос и соответственно- вращение только в одну сторону. С него стырили весь блок электроники!). Нужна защита от чередования фаз. Мы это видим так; две группы защиты , состоящих из ;- рнпп-311( защита от перекоса и пропадания фаз) реле времени ( задержка в три минуты для включения компрессора) – пускатель на компрессор. На первый рнпп приходят фазы с чередованием А, В и С ( правильное подключение) , на второй рнпп – заведомо неправильное чередование А,С и В. При изменении чередования первое рнпп отключается и включается второй рнпп, с задержкой включения пускателя через реле времени. Можно ли эту схему упростить? Ибо изделие в тундре, работать должно без людей и ездить перекидывать фазы местами – устанешь!
Есть ли какое реле , которое в автоматическом режиме делает правильное чередование фаз?
Буду признателен за любую информацию
Евгений, да.
В прошлом комменте забыл дать ссылку – https://samelectric.ru/promyshlennoe-2/rele-kontrolya-faz-ckf-318-primer-ustanovki-v-kompressor.html#i-8 – автоматический переключатель фаз. Задержки можно включить по желанию.
Похоже, это то что нужно.
Здравствуйте!хочу узнать,можно на время отключить РНПП-311М,отсоединив только 1.2.3 фазные провода и будет ли пускачь включать эл.двиг.насоса.Так как этот РНПП стал часто выключать насос без причины.Настройки самого РНПП-311М хорошего результата не дают.Возможно выходит из строя.
Не будет включать, т.к. фаз нет – питание не в порядке.
Если выходит из строя – нужно менять. А пока временно можно вместо исполнительных контактов поставить перемычку (замкнуть провода, идущие к выходным контактам реле)
Здравствуйте, мне бы необходима схема реле EMR4-I15-1-B, не могу нигде найти, у него есть 2 переключателя на панели по щитком для чего они? И как его настроить? Реле находится в щитке управления щеподробилкой Скорпион-250 для защиты электродвигателя привода ножей. Пожалуйста.
А зачем схема?
Поищите мануал (руководство по эксплуатации), там всё должно быть.
Ещё вопрос – а что не устраивает в работе реле сейчас?
А оно вроде никак не работает, светодиод горит, двигатель при перегрузке не отключается, 2 маленьких тумблера на реле находятся в положение off. Заменить нечем. Схемы от щита управления щеподробилкой TEKNAMOTOR-65000 нет, да и там уже есть переделки надо как-то разобраться.
Это реле контроля тока. При достижении установленного значения тока оно должно срабатывать.
Видимо, когда дробилка перегружается, должна приостанавливаться подача, а этого не происходит? Нужно настроить ток. Для этого взять клещи и на основании их показаний установить желаемый ток реле, чтобы оно срабатывало.
Надеюсь, Вы не путаете это реле с автоматом защиты двигатели и тепловым реле? У них совсем другой принцип и назначение.
Совершенно верно, должна приостанавливается подача, но этого не происходит, теплового реле там нет наверное выкинули, ток на реле подаётся через трансформатор тока, но вот как проверить само реле? Замены то нет. Да и схемы от щита управления щеподробилкой нет не знаю что и делать в интернете ничего тоже пока не нашёл.
Схема щеподробилки не нужна. Нужна схема включения реле.
А чтобы его проверить, нужно знать реальный ток двигателя и ток уставки реле. Без этих двух значений проверить ничего не получится. Если эти токи отличаются в 10 раз, ничего работать не будет.
Реле устаревшее, лучше всего поставить аналог, которых много в продаже.
Я когда-то разбирался с подобной схемой дробилки, в итоге всё выкинул и сделал свою схему.
Тепловое реле или мотор-автомат нужно поставить обязательно. Если не работает и токовое реле, то двигатель может сгореть.
Да наверное так и придётся сделать, только схема щеподробилки изменена в хлам можно сказать, шеф требует чтобы подача отключалась, а двигатель разгонялся снова потом включалась подача. Короче надо придумывать и изменять схему. А Вашей схемы нет, нельзя ли воспользоваться?
Подача при превышении тока отключаться должна, но двигатель дробилки должен постоянно вращаться! После того, как “проглотит”, ток понизится, реле тока включится и включит подачу.
Схему поищу, вышлю по почту.
Здравствуйте!
Необходимо приобрести реле контроля фаз Carlo Gavazzi PPC01DM48. В данный момент в Италии заказать его проблематично. Подскажите, пожалуйста, какой аналог наиболее полно отражает технические характеристики данного реле?
