В сей статье рассмотрим уличный светодиодный прожектор (светильник) с датчиком движения. Как обычно, ожидается много фотографий, на которых показан внешний вид, устройство прожектора, а также вариант его подключения и установки.

Данное устройство состоит из двух частей: собственно прожектора (светильника) и датчика движения, через который идёт питание на прожектор.

Напоминаю, что на СамЭлектрике уже рассматривалось назначение и параметры датчика движения, также есть статьи на эту тему:
– про дополнительное управление датчиком движения,
– устройство, схема и инструкция к датчику движения,
– а также про включение нескольких датчиков движения параллельно.

Но ещё раз скажу, что прожектор и вообще любой светильник с датчиком движения – жутко удобная и современная вещь, может применяться хоть в туалете и коридоре, хоть на лестничной площадке и на пороге дома. Применение ограничено лишь фантазией.

На выход такого датчика можно подключить не только прожектор или светильник, но и сирену, можно – любое сторожевое устройство, как в статье про охранное устройство из мобильного телефона, а можно – взрыватель, как я видел в одном из боевиков. Датчиков может быть несколько, включать их можно параллельно или (для специальных применений) последовательно, как обычные выключатели.

Параметры и внешний вид светодиодного прожектора с датчиком

Итак, мне необходимо установить уличный светодиодный прожектор (светильник) с датчиком движения, коробка из-под которого показана на первой фотографии.

Вот параметры прожектора с датчиком типа LL-222:

2_Параметры прожектора с датчиком

2_Параметры прожектора с датчиком LL-222

А вот инструкция:

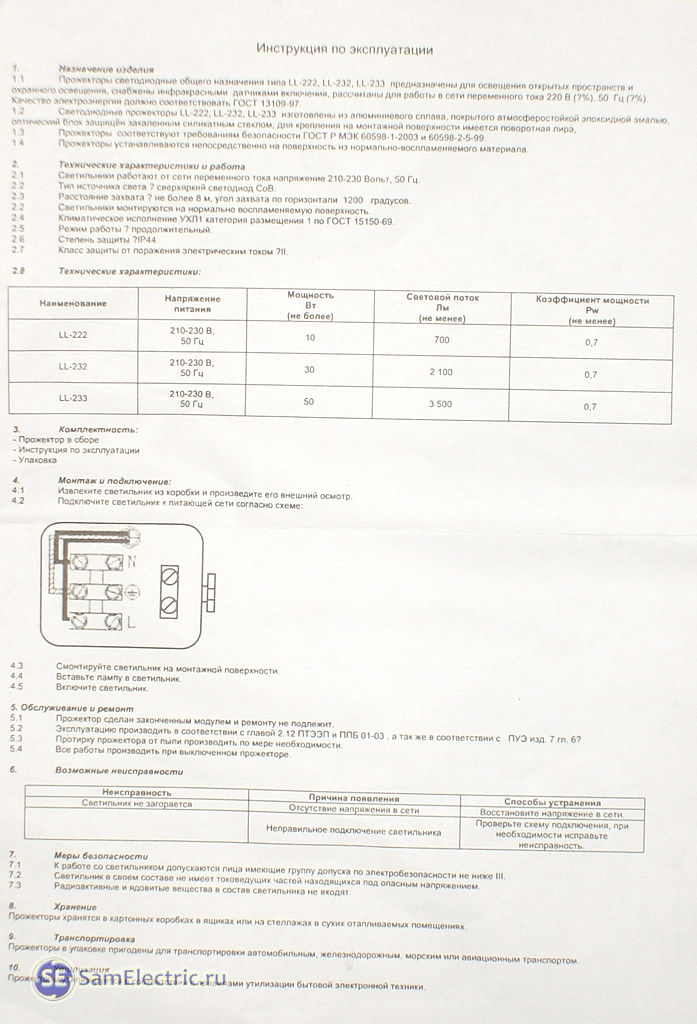

3_Инструкция по эксплуатации прожектора с датчиком

3_Инструкция по эксплуатации прожектора с датчиком

Сам прожектор в сборе выглядит вот так:

4_Светодиодный прожектор LL-222 с датчиком движения_внешний вид

4_Светодиодный уличный прожектор LL-222 с датчиком движения_внешний вид

5_Прожектор - вид сзади

5_Прожектор – вид сзади

6_Светодиодный прожектор_крепеж и регулировки

6_Светодиодный прожектор_крепеж и регулировки

Обратите внимание, крепежная планка (кронштейн) перед монтажом должна быть откручена. В моём случае для этого потребовался ключ М8 и довольно значительное усилие. Пассатижами открутить не удалось.

Регулировка и настройка датчика движения

Для регулировки момента и времени включения прожектора используются два регулятора, показанные крупнее ниже:

7_Органы регулировки датчика движения

7_Органы регулировки датчика движения

1. Регулировка освещенности (регулятор DayLight, слева)

В крайнем левом положении (при вращении по часовой стрелке) датчик движения сработает только ночью. Это необходимо при установке прожектора с датчиком движения для уличного освещения. Для чего он, собственно, и предназначен.

В крайнем правом положении регулятора освещенности датчик будет включаться в любое время суток, при любой освещенности. Это бывает нужно, когда прожектор установлен в помещении, куда солнце практически не проникает.

2. Регулировка времени включения (регулятор Time)

Тут всё просто: регулятор до упора по часовой – время включения максимально (может достигать 10-15 минут в разных моделях датчиков). Регулятор против часовой – время включения датчика после срабатывания около 20-30 секунд.

В инструкции к датчику (выше, на фото 3) этих данных нет, но разобраться самому не сложно.

Устройство светодиодного прожектора.

Как обычно, я стараюсь всё разобрать, докопаться до сути. Поэтому и на этот раз подробно сфотографировал всё.

Фотографии приведены в статье про устройство светодиодных прожекторов, там же даны рекомендации по их ремонту.

Устройство датчика движения светодиодного прожектора.

Тут просто публикую фото, поскольку тема эта на сайте раскрыта (см.ссылки в начале статьи).

15_Разбираем датчик движения

15_Разбираем датчик движения

16_Силовая плата

16_Силовая плата датчика движения

Вот это реле (голубенькое) чаще всего выходит из строя в таком датчике.

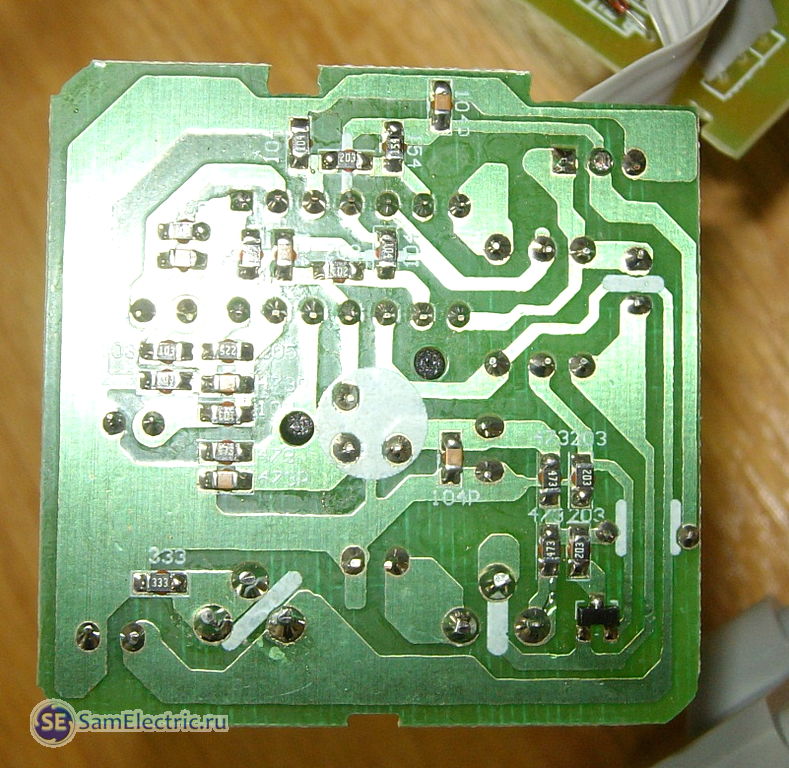

18_Плата управления_вид сзади_1

18_Плата управления_вид сзади_1

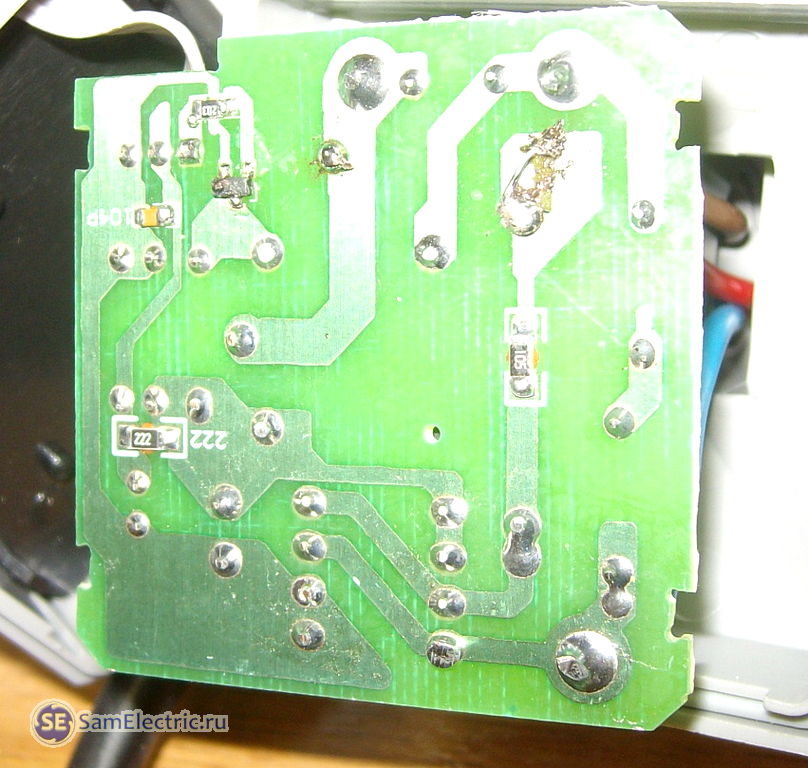

19_Силовая плата_вид сзади_2

19_Силовая плата_вид со стороны пайки_2

При неправильном подключении (если перепутать выводы) горят дорожки на плате под реле, и само реле…

 Установка уличного прожектора своими руками.

Тут надо прежде всего сказать о неудачном, по моему мнению, креплении прожекторов с такой конструкцией. Я говорю о кронштейне (монтажной планке), который держит прожектор. Единственное преимущество такого крепления – возможность вращения, если закрепить кронштейн только в центральной точке (через отверстие посередине).

Крепеж, который идет в комплекте с такими прожекторами, совершенно никуда не годится. Он просто проваливается в дырки в кронштейне. Поэтому кулечек с китайскими дюбельками и саморезиками смело выкидываем, а для надежного монтажа нам понадобится:

  1. дюбель диаметром 6 мм (лучше 8) длиной не менее 40 мм – 3 шт.
  2. саморез с прессшайбой (белый, острый) – 3 шт.
  3. шайба усиленная (широкая) на М5 или М6 – 3 шт.

Вот примерно что должно получиться (с шайбами немного не угадал, нужных не было под рукой):

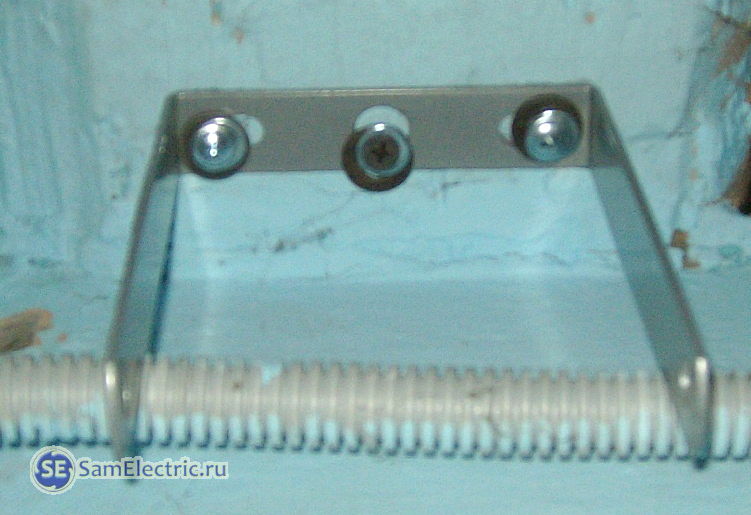

20_Монтажная планка прожектора

20_Монтажная планка прожектора

На нижний кабель в гофре не обращайте внимания, он к делу не относится.

Прикручиваем прожектор к кронштейну болтами (см. фото 6, 7). Подключаем питание.

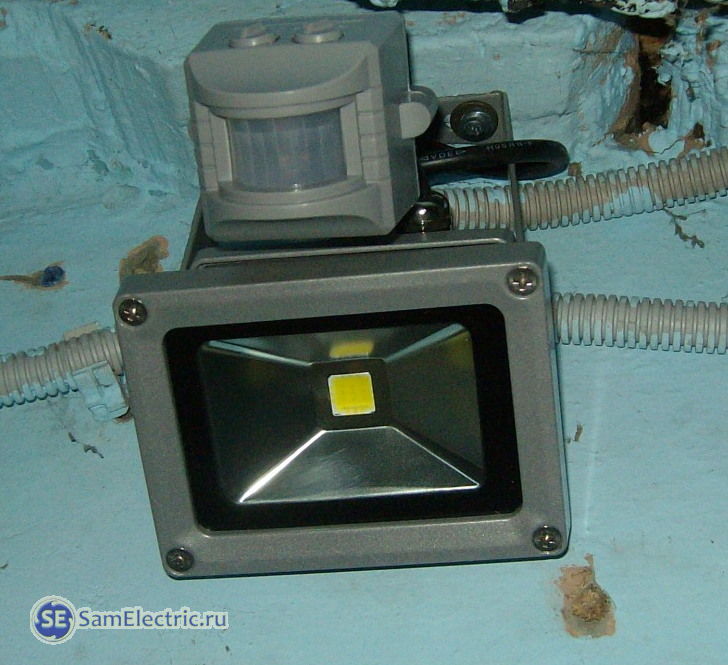

21_Прожектор установлен

21_Уличный прожектор установлен

Включаем питание, шевелимся:

22_Прожектор в действии

22_Прожектор в действии

Фото сделано ночью.

При потреблении всего 10 Ватт яркость вполне достаточна, чтобы хорошо осветить площадку перед крыльцом.

В заключение рекомендую для датчика движения использовать расширенную схему включения, которая позволяет управлять таким датчиком как угодно.

Как переделать датчик движения в датчик освещённости

20 августа 2013: Спасибо моему читателю Владимиру за присланную фотографию, которую публикую ниже.

Переделанная плата управления датчика движения

Переделанная плата управления датчика движения.

Показано, как с помощью перемычек на плате переделать датчик движения в датчик освещённости (датчик света). Описание можно почитать в комментариях.

Ремонт датчиков движения

Про ремонт датчика движения я подробно рассказал в этой статье. Только для опытных!
