Сегодня в этой обзорной статье рассмотрим различные схемы включения датчика движения. Если вы купили такой датчик, то проще всего подключить его по схеме, приведенной в инструкции (в конце этой статьи). Схемы, приведенные в этой статье, в полной мере относятся и к датчикам освещённости, ведь с точки зрения электрического подключения они не имеют отличий.
Но существуют расширенные схемы подключения, которые добавляют функциональности.
Отличия датчика движения от обычного выключателя
Датчик движения можно представить как обычный выключатель освещения, у которого есть пять отличий от обычного выключателя.
- Место установки. Тут всё понятно.
- Нельзя менять местами выводы, в отличие от обычного выключателя.
- Датчик движения так же, как и обычный выключатель, рвёт фазный проводник, но к нему необходимо подключить ещё один провод – нулевой.
- Обычный выключатель реагирует на руку, датчик – на движение в его зоне работы.
- Выключатель выключается от руки, а датчик движения – через определенное время.
Схемы включения датчика движения
Схема включения датчика движения или освещения – классический вариант.
Тут пояснений особых не требуется, всё как с подключением обычного одноклавишного выключателя. Если необходимо отключить функционирование датчика, но сделать так, чтобы освещение было постоянно включено, то используется схема включения с параллельным выключателем:
Подключение датчика движения или датчика освещенности с дополнительным параллельным выключателем
Нулевой провод и обозначения выводов для простоты на схеме не показаны. Как видно из пояснения на схеме, такой дополнительный выключатель пригодится, когда необходимо, чтобы на лампу освещения постоянно подавалось напряжение, независимо от движения в контролируемой зоне.
Достаточно выключить выключатель – и лампочка потухнет или сразу, или после автоматического отключения датчика. Расширенное подключение датчика движения содержит два дополнительных выключателя.

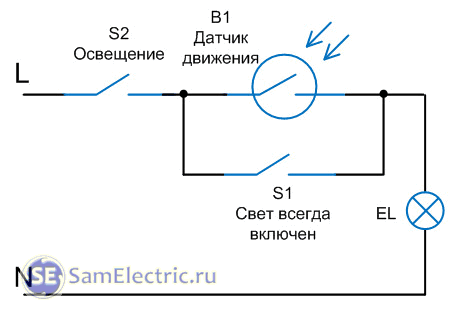

Расширенное управление датчиком движения или освещенности – через выключатель S2, и с выключателем S1 параллельно.
В этой схеме подключение датчика движения делается через дополнительный выключатель, который полностью отключает схему. Это нужно, например, для тех случаев, когда освещение вообще не требуется, но отключать автоматический выключатель на данную группу освещения нецелесообразно.
Подписывайтесь! Там тоже интересно!
На практике последняя схема является наиболее предпочтительной. То есть, к датчику движения нужен выключатель из двух клавиш, который наиболее полно реализует все запросы пользователя.
Для реализации такой схемы требуется обычный двухклавишный выключатель, можно с подсветкой:

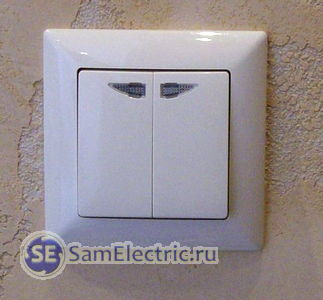

Выключатель для управления датчиком движения
Производители не рекомендуют использовать схемы с дополнительной автоматикой из-за возможного частого включения датчика.
По той же причине не рекомендуется использовать люминесцентные (энергосберегающие) лампы с датчиком движения – при частом включении-выключении снижается срок службы таких ламп. Хотя, как показывает практика, всё прекрасно работает, и срок службы фактически не уменьшается. Ведь фактически режим работы соответствует режиму работы лампы с обычным выключателем.
Если необходимо контролировать движение на большой площади, то читайте статью на СамЭлектрик Датчик движения на больших площадях. Если вам интересна схема и инструкция к датчику движения, её можно посмотреть в статье про устройство датчика движения.
А как подключить датчик движения – смотрите здесь.
(6 оценок, среднее: 4,00 из 5)
Загрузка...
Ошибка в схеме – на второй и третей картинке пропал ноль(
Да, если подходить принципиально – у датчика движения три вывода, и без нуля (общего провода) он работать не будет.
Спасибо за замечание.
Вы ошибаетесь, есть схемы датчиков с двумя выводами.
Конечно, есть, в комментариях ниже обсудили это.
В статье речь про трехпроводные датчики, ссылки на их устройство в конце статьи. А на схеме 2 провода)
Двухпроводные датчики имеют свою специфику подключения – им нужна только определенная нагрузка, иначе работать не будут(
По поводу датчиков движения то это не ошибка …
Есть датчики 3-х проводные а есть и 2-х …
Зачастую 2-х проводные датчики в дорогих фирмах, типа Legrand …
Они использую принцип запитки электроники как и димера …
Обычные производители не парятся и заставляют электриков прокидивать “0” к Выключателю …
А более серьезные производители готовы как и к новой электро проводке так и старой(существующей – выключатель без нуля)…
Но цена не маленькая …
Подскажите пожалуйста модель датчика движения без нулевого! Я понял что легранд, а серию знаете?
Двухпроводный?
Наберите в Яндексе “двухпроводный датчик движения legrand”
Пожайлуста схему двухпроводного датчика и выключателя, чтобы при выключенном выключателе – работал датчик, а при включенном выкл-ле свет горел бы постоянно?
Максим, вы имеете ввиду схему на втором рисунке?
Там непринципиальная ошибка, нет общего провода (не показано подключение датчика к нулю).
Конечно, в любых активных датчиках (движения, освещения, индуктивных) для подключения используется три провода.
Однако, как пишет выше Tosik7, есть датчики и с двумя выводами, как при подключении диммера. Там схема и цена совсем другая.
Спасибо за информацию!!!
В статье все понятно описано, если нужна еще информация можно посмотреть еще здесь elecktrod.blogspot.ru/p/blog-page_116.html
Денис, будь скромнее! У меня на сайте информации по датчикам движения гораздо больше! И 5 авторских статей на эту тему. Но ссылку оставлю))
Подскажите какой использовать встраиваемый датчик движения для светодиодной ленты
Датчик движения использовать самый обычный. Схема включения – он своими контактами включает питание блока питания светодиодной ленты.
Я так понимаю нужен датчик с реле включения нагрузки/
Поставил датчик ДД-035 при выключенном состоянии горит лента в пол накала.Мне нужен именно встраиваемый.
Насчет модели датчика – сказать не могу, тут подойдёт любой, модель не принципиальна. Консультируйтесь у продавцов.
Да, датчик с реле. А то, что горит в пол накала – провода от датчика до входа 220В блока питания нужно как можно короче. Иначе может быть наводка. Возможно, понадобится в параллель резистор 470…1000 кОм.
Тема обсуждается на https://www.samelectric.ru/lamp-osveshhenie/lyuminiscentnoe/lampa-morgaet.html
внес небольшое изменение – вместо простого одноклавишного выключателя установил выключатель с регулятором освещения
все работает, но алгоритм работы не нравится, а именно – регулятором выставил уровень освещения, но при срабатывание датчика лампочка начинает гореть на полную мощность :-(
Хотелось бы. чтобы алгоритм был такой, чтобы отрегулировать уровень освещения лампы и при сработки датчика яркость оставалось была согласно установленного уровня…
То есть, установили датчик освещенности, типа такого?
Хочется, чтобы яркость лампы можно было менять? Тогда нужно поставить диммер, такой.
u menia datchik 4provoda belij,korichnevij,sinij,chernij kak bit
Обычно на датчике движения наштампована или наклеена схема подключения и цвета проводов. Или около каждого провода написано, что это.
Напишите, что за датчик (фирма, модель), разберёмся!
Mожно ли подключить параллельно реле, второе реле с теми-же параметрами.Чтобы увеличить подключаемую нагрузку вдвое.
Выдержит ли схема питания реле, двойную нагрузку? У меня датчик Д-009.
Да, только не параллельно, а так, чтобы первое реле включало второе, более мощное.
Добрый день! Подскажите, имеется датчик Elektrostandard SNS-M-01 приобрел для установки вместо выключателя, разобрал выключатель там 2 провода и как это дело подключить не могу понять?! Подключил все моргает..
Для датчика нужен ещё один провод – ноль.
Смотрите схемы в статье, или в статье приведены ссылки на другие статьи.
Как подключить датчик движения вместе с проходными включателями.если можно схему пожалуста .заранее спасибо
Какой алгоритм работы будет?
Можно просто через датчик движения подавать питание на схему проходных выключателей.
Есьть две двери в каждой комнате по проходному и есьть ступеньки внизу датчик движения надо штобы всё просто работало
Существует еще одна схема – специализированная , не требующая подвод нулевого провода . Я много писал на сайте интернет магазина Юлмарт в форме отзывов на конкретный товар . Данная схема позволяет включить трехпроводный датчик движения в разрыв фазы или нуля , но она не требует третий провод , который нет в стандартном подрозетнике . К сожалению , эта специализированная схема работает только со светодиодными лампами , содержащих импульсный драйвер . Подробное описание есть в отзывах на сайте ulmart.ru , где я описывал совместимые датчики движения и светодиодные лампы , работающие с этим необычным способом подключения . Для данной схемы необходимы еще два радиэлектронных компонента – диод и неполярный конденсатор . Записал видео , демонстрирующее данный способ подключения .
https://youtu.be/8c9AElOrnew
https://youtu.be/_U_METS7-GI
https://youtu.be/7dZdxV1ZIp8
Извините на не очень корректную речь , как очень волновался . Если кого данный способ подключения понравился – желаю удачи . Рекомендую посмотреть всем , кому интересны датчики движения – подобного подключения мало кто видел .
Спасибо за интересную мысль.
Помогите пожалуйста! У меня сгорел датчик движения Корейский.Там только два провода. Я купила такой же, но там другая модификация – 4 провода.Написано все по корейский. никакого L или N нет.Никаких красных и синих проводов нет.На инструкции С одной стороны 2 провода идет к лампе, с другой (по переводу с корейского) “из” и “В”. Я могу подсоединить только фазу на вход и выход к лампе.или датчик испортится. Он дорогой…Спасибо
Катя, не могу знать. Нужна точная модель датчика движения, и нового, и старого, и изучать инструкции.
Помогите пожалуйста!У меня такая проблема, надо соединить два датчика движения на одну нагрузку. один датчик движения трех проводной, один двух проводной.Если можно схему.Заранее благодарен.
Лучше два трехпроводных.
Если параллельно двух- и трех проводный, то я не уверен, что двухпроводному понравится, когда на его выход пойдёт фаза с трехпроводного.
Или в двухпроводном на выходе реле? Если реле, то можно два выхода соединить.
как подключить и куда кондер вставить
[URL=http://www.picshare.ru/view/9677222/][IMG]http://www.picshare.ru/uploads/181211/B94EKa5Z7d_thumb.jpg[/IMG][/URL]
Как подключить – подробно рассказал в Статье про подключение датчика движения.
А куда ставить кондёр – сначала нужно понять Зачем, а потом Куда.
Здравствуйте, интересует подключение по последней схеме. Задача стоит: включать освещение раздельно, как через датчик так и чтобы светилось принудительно.
На последней схеме это реализовано с помощью двойного выключателя, но вы не указали, что питающий выключатель фазный провод, необходимо подключить не на центральный контакт в выключателе, а на контакт одной из клавиш.
Производитель моего датчика движения, не рекомендует подключать питание ноль или фаза на выходящий контакт с реле. Не подскажете наиболее щадящую схему подключения?
Анатолий, на схеме указано, что фаза, обозначенная буквой L, подключена на контакт одной клавиши.
Не понял, что хочет производитель? Ваш датчик релейный? Тогда всё равно, ведь контакты реле равносильны обычному выключателю.
Много раз так подключал, никогда не было проблем…
вообщето интереснее схема включения датчика трехпроводного с использованием типового выключателя, т.е. чтобы включать свет когда датчик уже не срабатывает на освещенность, а в комнате еще темновато (сумерки).просто не могу найти толкового объяснения можно ли поставить выключатель чтобы замыкать от провода фазы (вход датчика) и выход фазы после датчика. надеюсь понятно объяснил чтоб не рисовать схему
Да конечно можно, параллельно датчику движения. Просто если будет включен свет с помощью выключателя датчик его не сможет выключить .
