Датчик движения LX-02
В данной статье рассмотрена схема датчика движения LX-02 (SEN15) производства китайской фирмы Camelion, а также схема его подключения. В этой линейке есть ещё две модели датчиков: LX-01, который отличается от двух других отсутствием регулятора освещенности, и LX-03, который отличается повышенной выходной мощностью (до 3 кВт) за счет применения более мощного реле на выходе.
Существует также и датчик LXP-02. Отличия от LX-02 существенные – и в конструкции, и в схемотехнике. Но только, конечно, не в принципе действия.
В конце статьи будет приведена инструкция к данным датчикам движения.
Содержание статьи:
Устройство датчика движения
Конструкция датчика содержит две части – неподвижную, которая крепится к поверхности, и подвижную. Подвижная часть имеет две степени свободы и может поворачиваться на 30-400 в горизонтальной и вертикальной плоскостях.
В разобранном виде датчик движения LX-02 выглядит вот так:

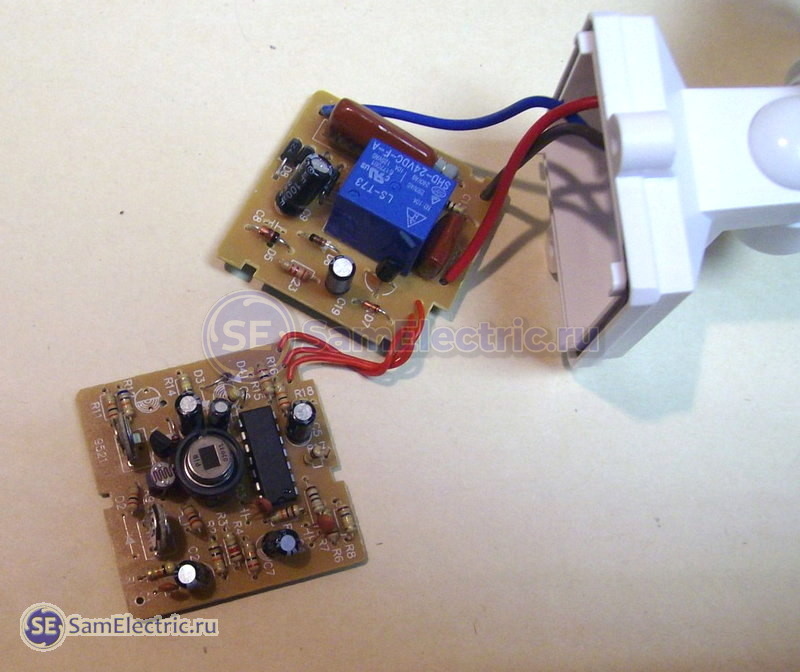

Вид плат со стороны деталей
Вид с обратной стороны (со стороны пайки деталей):
Вид плат датчика движения со стороны пайки
В устройстве применяются основные детали:
- микросхема – LM324, это четыре операционных усилителя в одном корпусе. Даташит можно скачать здесь: • LM324,224,2902 Operational Amplifiers.pdf / , pdf, 134.11 kB, скачан: 4613 раз./
- датчик движения – PIR D203S или 1VY7015
- транзистор типа S9013 – биполярный средней мощности. Даташит можно скачать здесь: • S9013 / , pdf, 62.29 kB, скачан: 2506 раз./
- реле SHD-24VDC-F-A.
Подписывайтесь! Там тоже интересно!
Со стороны ключа микросхемы – регулировка освещенности, рядом – регулировка времени включения.
Схемы датчиков движения
Схема датчика выглядит примерно так.
Схема датчика движения LX-02 и аналогов
Вот ещё подобная схема, но более простая. Это схема охранного датчика. Выражаю благодарность источнику – www.guarda.ru.
Датчик движения. Схема 2
В различных моделях датчика схема может незначительно изменяться, но принцип работы один. Коротко его можно описать так.
Сигнал с пиродатчика (чаще всего применяется 1vy7015) поступает на усилитель, далее работает компаратор, с выхода которого сигнал через транзистор идет на катушку реле. Реле своими контактами включает-выключает нагрузку.
4 микросхемы, изображенные на схеме, не должны вводить в заблуждение – на самом деле, это одна микросхема, в корпусе которой 4 операционных усилителя с общим питанием.
Третья схема приведена в конце статьи.
Подключение датчика движения
Для подключения датчика движения нужно чуть больше навыков, чем для подключения обычного выключателя. Перепутав выводы датчика, можно сжечь и сам датчик, и электропроводку. Особенно, если она неправильно защищена.
У меня такое было, когда в инструкции были указаны одни цвета проводов, а реально – другие.
Датчик движения и датчик освещенности (фотореле, или сумеречное реле) подключаются совершенно одинаково, поэтому на схеме ниже источником воздействия указан свет.
Выводы для подключения датчика движения и датчика освещения
Схема подключения датчика движения и освещенности.
Как видно, данная схема подключения не отличается от схемы включения лампочки через обычный выключатель. Разница только в том, что при подключении участвует ещё и нулевой провод, и в том, что на выключатель воздействует человеческая рука, а на датчик – движение или свет.
Как подключить датчик движения, показано также на схеме в инструкции (ниже).
На схеме указаны и цвета проводов. Также обозначения выводов обычно выштампованы на корпусе около каждого вывода.
Цвет выводов для подключения датчика LX:
- коричневый (черный) – вход фазы (для включения освещения и питания внутренней схемы)
- голубой (зеленый, синий) – ноль для питания электронной схемы датчика, для питания освещения не используется.
- красный – выход фазы (подключение нагрузки)
Нагрузка (лампочка) подключается к нулю и выходу.
Стоит отметить, что такая цветовая маркировка не является обязательной для производителя. Даже у одного производителя одинаковые выводы могут иметь разные цвета проводов. Поэтому надо обращаться к инструкции, а в случае сомнений – разбирать датчик и смотреть подключение проводов на плате.
Инструкция к датчику движения
Поскольку в данной статье рассмотрена модель LX-02 (SEN15), инструкция на этот датчик приведена ниже.

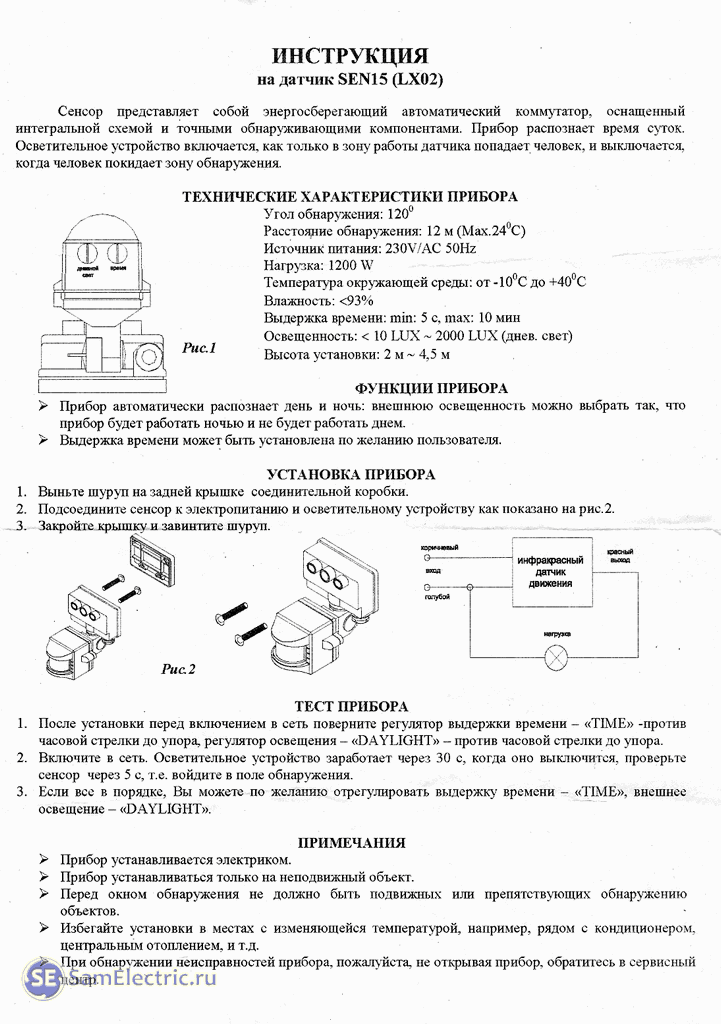

Инструкция к датчику движения LX-02
Вот в принципе и всё, что я хотел рассказать про устройство и схему датчика движения.
Кстати, у меня есть ещё несколько статей касательно этой темы:
- Описание, применение и параметры
- Установка уличных датчиков на больших площадях
- Различные расширенные схемы включения
- Светодиодный светильник
Тема ремонта датчика раскрыта в статье Ремонт датчика движения своими руками. Пошаговое руководство. Там же приведена и рассмотрена схема датчика движения на специализированной микросхеме LP8072C.
Ещё одна схема датчика
Читатель Александр из г. Королев в декабре 2014 г. прислал ещё одну схему датчика движения, которую срисовал с платы собственноручно. Фото также прилагается.
Схема датчика движения 3
А вот осциллограммы, поясняющие работу схемы:

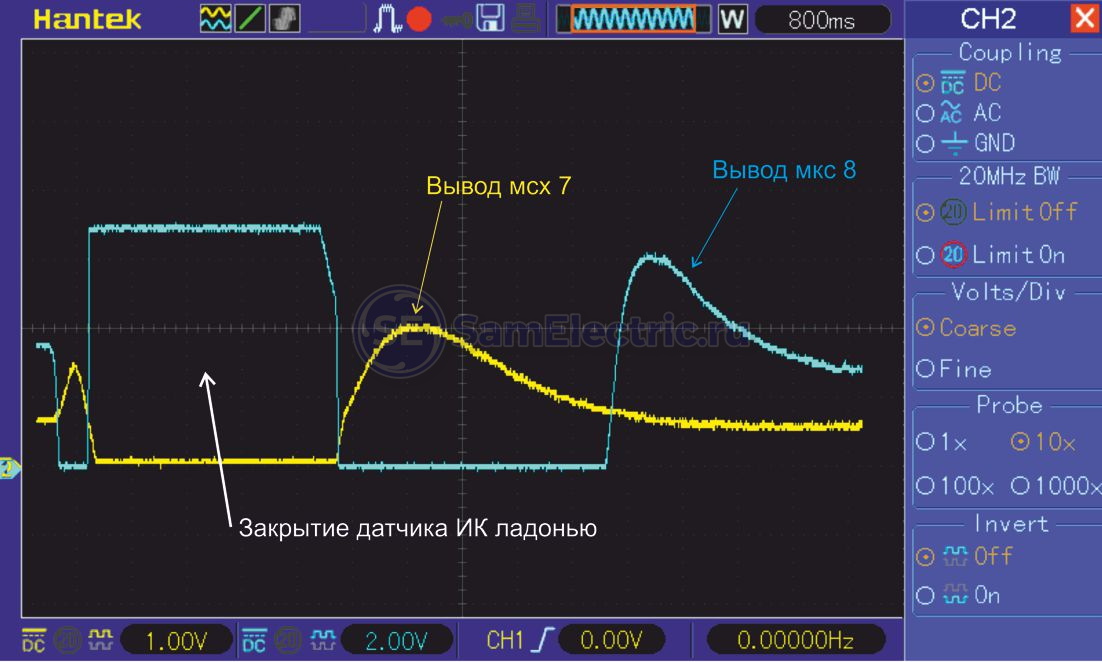

Осциллограмма 1 работы схемы датчика
Осциллограмма 2 работы датчика движения
Плата датчика движения. Модель платы – 94vo-d
Александр, спасибо! Успехов в работе!

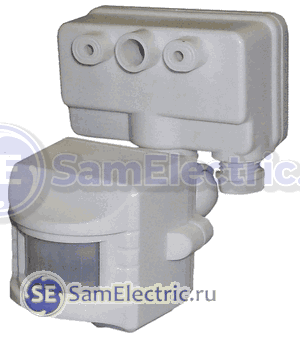

Внешний вид датчика движения
Ещё пара фото, как может выглядеть плата датчика движения в разобранном виде.
Плата датчика движения. Сторона пайки
Плата датчика движения. Вид со стороны деталей
Если что не понятно или есть что добавить – спрашивайте и пишите в комментариях. Если интересно, что я буду публиковать на моём блоге СамЭлектрик.ру дальше – подписывайтесь на получение новых статей.
(35 оценок, среднее: 4,46 из 5)
Загрузка...
Схема из журнала «Радiоаматор» автор статьи Н.П. Власюк описал там совсем другой прибор – датчик движения 1VY7015 выпускающийся в комплекте с галогеновым прожектором.
За фотографии конечно спасибо… а могли бы и реальную схему нарисовать и ток потребления в дежурном режиме замерять… незачёт вобщем.
Спасибо за замечания, автора не знал, авторские права уважаю!
Реальной схемы к сожалению нет, но принцип тот же, только у китайцев схема попроще.
Ток потребления в режиме ожидания пренебрежимо мал. Точно меньше, чем у телевизора или компьютера в спящем режиме.
Про датчик, что на той схеме писали что ток потребления в режиме охраны 0,021 А, что соответствует потребляемой мощности 4,62 Вт. Я бы не назвал такую мощность пренебрежимо малой. Согласитесь, иногда проще вместо такого сомнительного “помощника” вкрутить 4-х ваттную светодиодную лампу и никогда её не выключать.
В паспортах этих датчиков вроде пишут 0,1 Вт в дежурном режиме, но проверить это не помешало бы.
Спасибо за наводку, собираюсь померять клещами реальный ток потребления различных приборов, и опубликовать данные. Вижу, что эта тема интересна не только мне.
Купил датчик движения CRL05 (Китай)думал схему рисовать чтоб приспособить под свои нужды, а тут ваша верхняя на странице подходит. Конечно не один в один но элементная база та же.Спасибо!
Рад, что схема подошла, как приспособите, напишите, что получилось из датчика.
Вчера как раз настраивал датчик.Датчик используется по прямому назначению(детектор движения).
Доработка заключается в том, что запитал датчик от +12В вместо реле поставил полевой транзистор как ключ, включающий светодиодную ленту подсветки(12В). Чтобы уменишить зону срабатывания уменьшил чувствительность датчика на вашей верхней схеме резистор VR3. Т.к. его в моём датчике не оказалось допаял параллельно R13 переменный резистор.
Вся схема питается от блока питания 220В/12В. Кстати из светодиодных лент получается отличная подсветка и большой + это то что питание низковольтное и развязанное от сети. Но и – в том что не везде можно использовать(лишь для подсветки).
Отличное решение для питания светодиодной ленты! Всё равно ведь схема датчика движения фактически питается постоянкой 12В. А реле не вечно, в отличие от транзистора.
Помогите если возможно переделать датчик движения VY-20NT-2 датчик присутствия заранее благодарен
Хочется, чтобы свет горел постоянно, пока человек находится в зоне датчика? Помочь не могу, нужно кардинально переделывать схему. Поищите на радиофорумах или придется просто пойти и купить…
Подскажите пожалуйста в какую сторону, по часовой или против часовой, крутить регулятор освещения “DAYLIGHT” на датчике SEN15(LX02)для того, чтобы датчик срабатывал только ночью. Что то не получается.
Хороший вопрос, я тоже путаюсь) Вот моя статья, где подробно расписана эта регулировка: Светодиодный прожектор с датчиком движения. Устройство и подключение. Там есть фото и такие слова: В крайнем левом положении (при вращении по часовой стрелке) датчик движения сработает только ночью.
И ещё – при настройке датчика не спешите, и установите время срабатывания на минимум. И проверьте, чтобы включившаяся лампочка не светила на датчик!
Чтобы использовать датчик днём нужно попробовать заклеить фоторезистор чем – то непрозрачным.
Да, Владимир, вы абсолютно правы.Если регулировка день-ночь в датчике движения не работает, или не хватает пределов регулирования, или надо включить свет днём – заклеивают датчик чем-то полупрозрачным или непрозрачным. Так же – при настройке датчика.
Видел интересную переделку датчика движения, круглой конструкции. Там по окружности – светодиоды, которые включаются от датчика и питаются от него же. Очень удобно, например в коридоре.
А что – вполне может быть и так.
доброго времени суток всем! большая просьба,если у кого-то есть схема на Navigator NFL-04-10-4K-GR-SNR-LED
дело в том что недавно приобрел этот прожектор и через 10 дней он перестал работать. для грамотного ремонта нужна схема,без нее никак. заранее всем спасибо!
Вячеслав, самое правильное – обратиться к продавцу, по товарному чеку должны заменить. А схемы на этой странице, и на https://www.samelectric.ru/lamp-osveshhenie/svetodiodny-j-prozhektor-s-datchikom-dvizheniya-ustrojstvo-i-podklyuchenie.html не помогут?
Просто так они не горят, проверяйте провода подключения, предохранители, реле, транзистор, качество соединений и пайки на плате датчика.
все верно!
но реле там и в помине нет,две схемы с раздельным питанием,220 в одну приход и 220 в другую(собственные источники). предохранители целые,диоды тоже,видимых повреждений ,пробоин…..и т.п. нет. из схемы пироприемника выходят два провода от оптопары в импульсник светодиода,думаю что на оптопару с микросхемы пироприемника приходит сигнал а та в свою очередь включает драйвер самого светодиода. но это все предположение.
схему на сайте смотрел,хорошо хоть она есть,но значительно отличается и все же хорошо что она есть,методом хоть и не полного сравнения буду выяснять неисправность пироблока или же драйвера. пока не ясно,в чем проблема.
Купил датчик LX-02 подключил его и в результате он сам по себе срабатывает через определённый промежуток времени. помогите разобраться с ним.
А рядом никого нет, ничего не движется? В каком положении регуляторы?
Попробуйте уменьшить чувствительность.
Здравствуйте. Подключил на даче датчик движения в прихожей , появилась вот какая проблема , при включении освещения от датчика движения на телевизоре пропадает изображение на 1-2 секунды при подключенном спутниковом ТВ (триколор) ,при просмотре фильмов с USB носителей такого не происходит . Если есть возможность подсказите как решить этот вопрос . Заранее СПАСИБО!!!
Павел, вопрос интересный.
Вероятно, какая-то проблема с помехой. Какая лампочка? Энергосберегайка? Попробуйте поменять временно на накаливания.
Не поможет – попробовать включать свет без датчика, просто замыкая провода (только не ноль с фазой)!)
Нужно локализовать проблему.
Как проложена электропроводка по отношению к антенному кабелю?
Сайт очень понравился.Подписался.
Вопрос такой: работаю в пожарной части и возникла необходимость быть осведомленными о внезапном подходе начальника ночью, решили поставить датчик движения+радиозвонок.
Смотрю схемы датчиков и вижу что они дают 220 вольт на лампу а мне нужно просто замкнуть контакт кнопки радиозвонка чтобы он просигналил.
Как решить проблемму посоветуйте.Может есть датчики просто замыкающие контакт?
Вадим, действительно, датчик при срабатывании даёт фазу на выходе.
Думаю, выхода тут два.
1. Поставить промежуточное реле, контакты которого будут замыкать всё, что угодно. А само реле включается фазой с датчика, напряжением 220В
2. Вместо кнопки звонка включать обычный звонок
Но тут случай специфический, тем более работал в пожарной части))
Поэтому предлагаю способ самый лучший и красивый.
В датчике используется реле, которое коммутирует фазу на выходной провод.
Нужно разобрать датчик, и перерезать дорожку, по которой фаза поступает на контакт реле. На этот контакт припаять провод.
Итого, у датчика будет четыре провода вместо трёх: фаза, ноль, выход (исходные провода) и новый провод, который можно назвать как “вход”.
Последние два провода являются нормально открытыми “сухими контактами”, через которые можно включать что угодно, с любым напряжением.
Надеюсь, понятно объяснил! Привет шефу! И спокойных смен, поменьше выездов!
Александр подскажите пожалуйста как избавиться от мерцания светодиодной лампы работающей в паре с этим ДД.Простая лампа накаливания работает нормально.При проверке пробником на выходе при не активном ДД сохраняется потенциал, какое напряжение не знаю, тестера под рукой нет,но его хватает для светодиодной лампы что бы она моргала.
Игорь, тут проблема та же, что и при питании энергосберегающих ламп через выключатель с подсветкой. Там лампа тоже моргает, и по той же причине.
В датчике движения параллельно контактам включают искрогасящую цепь.
Какова длина проводов? Желательно, подходящая и отходящая фазы должны быть разделены, например быть в составе разных кабелей.
Или воспользуйтесь советами в статье по приведенной ссылке – зашунтируйте лампу.
Подскажите,пожалуйста,я правильно понял:нужно к синему и красному проводу подключить резистор 1 МОм и мощностью 0,5 Вт.Сопротивление,мощность можно вирировать в какую либо сторону?И от чего это зависит? Подключен светодиодный прожектор самой малой мощности.
Да, но цвет проводов лучше уточнить. Главное – резистор подключать между нулём и выходом на лампу (параллельно прожектору).
Сергей, прожектор моргает, когда выключен? Следуйте рекомендациям статьи по приведенной ссылке.
Мощность резистора лучше больше (1 или 2 Ватта), а вот сопротивление подбирается индивидуально. Можно для начала 1 МОм, моргание должно прекратиться или стать реже. Если не прекратится – поставить параллельно ещё один резистор.
Удачи, пишите, если будут вопросы!
цвета совпадают,всё работает.Только прожектор моргает в выключенном состоянии.Есть разница в месте установке резистора?Если его установить в корпусе датчика он не будет греться?
Данная проблема решается просто. В блоке датчика установленно реле включаюшую нагрузку. Парраллельно им кключена искрогасящая сеть R 150-200 ом и С около 22 нф. Через них идет подпитка и энегосберигающих и LED ламп. И они работают в режиме стробоскопа. Выход выпаять конденсатор или резистор или просто перекусить вывод. У меня в таком режиме в течении 5 лет работает энегосберигающая 23 вт.
Моргает, резистор ещё не ставили?
Где ставить – особо роли не играет.
Резистор 1МОм будет греться пренебрежимо мало. И обязательно его надо заизолировать, хоть обернуть изолентой.
Подробности – в статье про моргание ламп, ссылку давал выше.
что то не перестаёт моргать.Подключил два резистора.Нужно будет увеличить сопротивление или уменьшить?
Подключил параллельно лампе, 2 резистора по 1 МОм (получилось сопротивление 500 кОм)
Моргает – надо уменьшать сопротивление. Моргание станет реже, или прекратится совсем.
При подключении резисторов параллельно общее сопротивление понижается.
понятно! я то в начале так и сделал.подключил один потом параллельно… Потом решил,что сопротивление надо увеличить и последовательно подключил.Получается надо взять два по 250 кОм.Мощность ту же оставит-2 ватта?
зы. С наступающим!!!
Сергей, с Наступающим!
Какие резисторы есть в наличии? Если несколько штук по 1 МОм – то если два в параллель, будет общее 1000/2=500 кОм, если три – 1000/3=333кОм, если четыре=250кОм, и т.д.
Чем больше резисторов в параллели, тем меньше их сопротивление, и тем меньше шансов, что выключенный светильник будет моргать.
По мощности то же, можно 1 Ватт.
Установил датчик движения, но почему то он выключает свет и опять тут же включает, хотя нет никаких движений, из-за чего это может быть?
Уже второй датчик, первый заменил в магазине, подумал что неисправность – проблема та же. Датчик Feron Sen24. Висит над дверью, чуть выше него собственно источник света (лампа 60W).
Если датчик заткнуть черной тканью, то он спустя отведенное время выключится и перейдет в режим ожидания, т.е. в режиме тестирования работает, убираем ткань – снова горит постоянно.
Помогите разрулить проблему!
Стас, скорее всего проблема в лампочке. Ведь датчик движения реагирует не столько на движение, сколько на инфракрасную (тепловую) ситуацию в своей зоне.
Попробуйте отгородить лампочку от датчика для эксперимента. Если это даст эффект – переместите лампочку, или замените на люминесцентную/светодиодную, они гораздо меньше греются.
Александр, спасибо за помощь!
Сначала я вставил энергосберегающую лампочку, ведь от нее выделяется меньше тепла, чем от обычной. Датчик стал корректно работать. Но такие лампы не любят частого отключения/включения, поэтому решил вынести датчик в сторону от источника света для использования с обычными лампами накаливания.
Все отлично работает!
Не могли бы вы подсказать как к подобному датчику поставить в параллель дополнительный датчик, чтобы лампочка включалась в только в темное время при сработке любого из них. Дополнительный датчик охрановский. В нем стоит слаботочное реле с контактами на размыкание/замыкание. Фоторезистора только в основном датчике.
Марк, необходимо, чтобы лампочка могла включиться и от одного датчика, и от другого?
Вероятно, подойдет схема, указанная в статьях про параллельное включение датчиков движения.
Или про дополнительные выключатели, там смысл тот же.
Вопрос только в том, чтобы не перепутать вход/выход датчиков и фазу/ноль при монтаже.
И ещё, чтобы хватило мощности охранного датчика для включения лампочки.
Спасибо за ваш ответ. Вы правильно поняли, лампочка должна включаться от любого из датчиков. Сложность в том, что второй датчик не такой как основной, – специально предназначенный для этой цели. Это обыкновенный охранный датчик. В нем нет регулировки времени срабатывания, также нет регулировки день/ночь. Выходное реле слабенькое, на лампочку его не нагрузишь. Поэтому думаю, что реле второго датчика нужно подключить ко входной цепи первого. Где-то в районе пироэлемента. Чтобы получилось так, что второй датчик специально вынуждает сработать первый.
Контакты охранного реле можно подпаять параллельно транзистору, на коллектор и эмиттер.
Проблем не должно быть, системы питания разные. Какая схема у охранного датчика движения, так тоже на выходе транзистор и реле?
Можно поставить ещё один общий пускатель, который будет включаться независимо от разных датчиков, и коммутировать любую мощность.
Да, там также стоит транзистор и реле. Но если сделать как вы говорите, от второго датчика лампочка будет включаться в любое время дня. Кроме того, она будет включаться только на 1-2 секунды, т.к. задержки выключения нет.
Это точно, тогда придётся ставить такой же точно датчик движения – с режимом день/ночь и таймером.
Есть датчики с выносным пиродатчиком.
Ну а чтобы использовать функции датчика (не охранного), можно попробовать выходное реле охранного датчика подключить параллельно пиродатчику (см.приведённые схемы). Таким образом, на входе схемы будет как бы два пиродатчика. Надо экспериментировать, и иметь реальную электрическую схему.
Вот именно об этом я и говорю. Только не знаю какой сигнал выдает пироэлемент. Поэтому не соображу как правильно к нему подключиться.
Пироэлемент в охранном датчике движения такой же, с тремя выводами, как и в обычном (последняя схема в статье)?
Предполагаю, что можно эти элементы подключить параллельно.
Лучше – через сумматор на резисторах, 2 резистора примерно по 1кОм. Или подстроечные. Потом опытным путём, регулируя чувствительность датчика, добиться желаемого.
Добрый день! Имеется датчик ДДС-01. Как можно его использовать как таймер ? без датчика движения.
Павел, что имеете ввиду под таймером?
То есть, включение освещения на некоторое время, как лестничный выключатель?
А чем активировать этот таймер? То есть, нужна какая-то кнопка включения.
Я могу посоветовать кнопку включения поставить параллельно выходу PIR датчику. То есть, один контакт кнопки – на выход датчика, второй – на ноль или плюс питания. Возможно, последовательно с кнопкой понадобится резистор около 1кОм.
Будут вопросы – пишите!
Здравствуйте! Отличная статья! Сразу навела на мысль -а как к такому датчику прицепить звуковой оповещатель? Например к калитке подошел человек-свет включился, а в доме “бибикнул” звонок? И интересно и полезно в хозяйстве!?
С уважением , Олег
Да, Олег, сделать это не очень сложно.
Просто вместо лампочки, которую обычно подключают к датчику движения, подключить звонок на 220В.
“Кнопкой” звонка будут контакты датчика.
Или параллельно светильнику подключить звонок. Чтобы был и звук, и свет.
Чтобы звонок не пиликал слишком долго, датчик поставить на минимальное время (3…5 сек.)
Снял вчера схему ещё одного датчика движения. Чтобы моя работа не пропадала могу выслать схему, правда в рукописном варианте.
Александр, буду благодарен я и читатели блога! Присылайте, мои контакты на странице Контакты.
Опубликую, авторские права сохраню))!
Опубликовал в конце статьи схему датчика, которую прислал Александр из г.Королева.
Спасибо!
Обратите внимание на искрогасящую RC-цепь параллельно контактам реле.
Эту цепь лучше убрать (например, перекусить одну ножку конденсатора), если датчик включает энергосберегающую или светодиодную лампу.
Так гораздо меньше шансов, что они будут моргать в выключенном состоянии.
Имею охранный IR датчик. Решил приспособить под датчик включения освещения. Параллельно индикаторному светодиоду припаял слаботочное герконовое реле (нормально разомкнутое), добавил заводское реле задержки (применяют в номерах отелей при вынимании карточки из обестачивающего кармана). Все прекрасно работает. Одно желание, как изменить схему, чтобы датчик срабатывал только ночью. Может тупо в схему добавить фоторезистор? Знать бы только куда.
Самый простой способ – найти ещё где-нибудь датчик освещённости)
Или купить готовый, например такой.
Датчик освещённости включить после рабочей схемы (перед лампочкой).
Да, конечно, все можно свести к покупке готового изделия.
Ну да, фоторезистор никак не сможет коммутировать лампочку.
Простейший китайский датчик освещенности прекрасно решит проблему.
Что-то паять и мастерить на таком уровне (когда есть готовые копеечные изделия) – по сегодняшним временам удел особо увлеченных радиолюбителей)
Имеется проблема с микроволновым датчиком в гараже. Он поначалу включал-выключал, а через пару месяцев эксплуатации сломался – свет горит непрерывно. Невезуха какая-то у меня с ними, это уже третий за год датчик, до него стояли ИК-датчики и выходили из строя по этой-же причине.
При включении выключателем, включатся свет сразу, когда был исправен – наблюдалась пауза при включении. Нагрузка – 4 светодиодных прожектора по 30Вт. Что с ним, реле или транзистор померли?
В микроволновых датчиках, также как и в обычных ИК-датчиках движения, в качестве коммутирующего элемента применяется реле. Тут, видимо, проблема в том, что контакты реле постоянно включены. Или контакты “залипли”, или пробит транзистор, который включает это реле.
Старые датчики выкинули? Было бы интересно проанализировать, слишком часто повторяется неисправность. С напряжением в гараже нормально?
Старые имеются, буду разбирать и смотреть, с напряжением проблем нет, гараж является частью дома, к тому-же в доме используется еще 5 датчиков, два из них на улице.
Уменя похожая ситуация светит не выключаясь,уже второй датчик накрылся. Разобрал все проверил накрылась микросхема LM324N. В доме большая проблема с просадкой напряжения думаю это причина выхода из строя.
Господа, здравствуйте! Нужна помощь.
Был датчик движения, через него была подключена лампа накаливания, которая освещала подъездный тамбур. Все это было запитано с распред. щитка на этаже.
Потом в щитке появилась проблема (ноль отвалился) и в процессе устранения проблемы (МЕНЯЛИ НУЛЕВУЮ КОЛОДКУ) произошла поломка датчика движения. Разобрал датчик, подключил Фазу/Ноль и меряю напряжения. Там где по схеме (приведенные в статье схемы вполне подходят) + 25 В, у меня 8 В, а как только я подпаиваю ту часть схемы, в которой находится компаратор и сами чувствит. элементы, то напряжение становится + 1,7 В. Конденсаторы визуально целые. Вместо родных электролитов “подкидывал” свои. Мостик целый, стабилитрон на 24 В тоже цел, гасящие сопротивления согласно номиналов. Реле выпаял, отдельно проверил все нормально.
На что посоветуете обратить внимание?
Надо выяснить, что неисправно – стабилизатор +25В или его гасит остальная схема, которая немного подкорочена.
Попробуйте откинуть всех потребителей +25 и +8,2В, и добиться, чтобы напряжения были в норме. Потом подключать последовательно части схемы и смотреть за просадкой питания.
В первую очередь – проверьте транзисторный ключ, который включает реле.
Возможно также ухудшение параметров RC цепочки, которая даёт “мощу” на схему.
Добрый день.
Имеется steinel 22205. Стоит в тамбуре на две квартиры для включения света. Позавчера начал непрерывно моргать. Что может быть. Спасибо.
Измерил напряжение после диодного моста, скачет в районе 8-14В.
То что скачет это нормально. Напряжение просаживается, когда включается реле датчика? Катушка реле на 12 Вольт?
реле H2001ACQ-S24VDC 10A24VDC/5A240VAC
Похоже, реле в датчике на 24 Вольта. Но если оно щёлкает, значит с питанием норма.
Скорее всего, проблема в районе чувствительных элементов датчика. Проверяйте также пайку.
С датчиками движения Steinel дела не имел. Но могу посоветовать покрутить регуляторы. Для начала увеличьте время, уменьшите чувствительность.
Регуляторы вертел, изменений нет.
Если кого интересует, как уменьшить минимальное время датчика во включенном состоянии, ответ дал здесь. Можно добиться срабатывания на пару секунд.
Мой сенсор движения LX-39 (China Camelion, условия эксплуатации – тёмный коридор в квартире, нагрузка – сначала лампа накаливания 100 Вт, затем светодиодная лампа) проработал успешно ок. полутора лет, по истечение которых контакт оказался постоянно замкнут. На регулировки TIME и LUX сенсор не реагировал. Раньше во время срабатывания сенсор щелкал, значит в схеме использовано реле. Насколько я понял, произошло залипание контактов (контроль тестером). Снял, вскрыл (фото см. https://yadi.sk/d/LlYLtkRGgLsac ).
Дальше пошли чудеса! Залипание пропало. Подключил сеть и нагрузку. Сдвинул регулировки TIME и LUX, в каком-то положении LUX сенсор зароботал неуверенно, с большой выдержкой включения (при минимальном TIME), постепенно выдержка стала укорачиваться и дошла до 5 сек. Собрал, установил на место. Пока работает.
Иногда залипание устраняется простукиванием.
Что вероятно и произошло.
Реле датчика надо будет со временем заменить на аналог.
Реле мне показалось неразборное – думал зачистить контакт. Согласен, постукивание/мех. воздействие вполне могло способствовать “разлипанию” контактов реле. Сомневаюсь в возможности/целесообразности замены самого реле (где взять? затраты? работа?).
Конечно, все затеи по ремонту этой техники – предмет хобби энтузиастов, к коим я себя и причисляю. Нормальный (не наш) человек просто выбросит.
Мир! Труд! Май!
Спасибо за поздравления, поздравляю всех читателей блога СамЭлектрик!
По реле – я несколько раз менял, и никогда не мог найти точно такое по расположению ножек. Достаточно найти подходящее по габаритам и параметрам, и припаять его через провода.
Добрый день.А что такое датчик освещенности? просто везде в основном пишут про датчик движения. Про датчик освещенности в старых источниках пишут, что это фотодиод или фоторезистор ,а в других более новых употребляют понятие фотосенсор. Не можите описать подробнее или подсказать где можно прочитать про датчики освещенности?
Да, про датчик освещенности очень подробно изложено в другой моей статье. Читайте на здоровье, спрашивайте, если что не понятно.
А вы не знаете, почему аналогичный датчик перестал реагировать на потенциометр времени освещения? Датчику примерно 20 лет. Установлен в квартире, в коридоре. Датчик выключается через 3 минуты независимо от поворота потенциометра. А хочется, как и ранее, через 15 секунд.
Надо смотреть, возможно неисправен потенциометр, или просто отпаялся. На моей памяти плохая пайка была даже в новых датчиках движения.
А конденсатор высохнуть или плохой контакт на нём? Или в этих случаях было бы по-другому?
Возможно. Но, судя по схеме, если конденсатор отпаяется, или его ёмкость уменьшится, то время работы также уменьшится, вплоть до минимума. И регулироваться будет, хоть и в меньших пределах.
Чтобы уменьшить время до выключения датчиком резистор можно закоротить?
Да, если уменьшить (вплоть до нуля) сопротивление резистора регулировки времени – время включения датчика движение уменьшится.
Простите, это не описка? вы написали “время включения”
Речь шла про : время вЫключения, иначе, про время горения лампы.
Я имел ввиду время, в течении которого будет гореть лампочка.
Спасибо за помощь. Починил. Проблема была в тугом резисторе. К нему шла пластиковая тонюсенькая ось, которая проскальзывала. Ось выкинул. Резистор прогнал по ламелям, стал чуть легче крутиться. На плату наклеил изоленту с отверстием, чтобы крутить отвёрткой непосредственно резистор извне.
Сегодня получил такой датчик движения:
К нему прилагался резистор 220 кОм (не знаю зачем).
Установил в темном коридоре. Правда разок фазу и ноль перепутал.
Но датчик завёлся.
Нагрузкой ему служит 12W светодиодная лампа. А вот часа через 4 датчик перестал реагировать на движение. Разобрал, думал плохие контакты.
Но нет – пайка отличная. Сдох датчик?
Двупроводный датчик движения.
В датчике есть режим заводских установок (default), переключатель сбоку.
Когда надо установить своё время работы датчика, надо впаять резистор, как нарисовано на корпусе. Это я там думаю. Непонятно только, почему его китайцы сразу не впаяли.
Перестал реагировать на движение и не включается вообще? Да, в первую очередь контакты, подключение. Включите лампочку напрямую, перемкнув провода, идущие к контактам датчика. Может и сдох, с китайской техникой – как повезёт. Как вариант – заменить симистор, глубже копать нет смысла.
Мои наблюдения. Датчик оказался рабочий.
Причина, как я думаю, в большом сопротивлении светодиодных ламп (1,5 МОм). Видимо, для этого китайцы положили в комплект резистор 220 кОм, который нужно расположить параллельно лампе (схема)
Но и без него, если датчик не включается, достаточно рукой подержаться за корпус лампы несколько секунд. Корпус металлический, при прикосновении к нему лампа еле загорается, что можно заметить только в темноте.
Вот не знаю, имеет ли смысл монтировать этот резистор в параллель, когда я нашел способ исправления?
Резистор там для того чтобы светодиоды не моргали в выключенном состоянии.
Врядли датчик анализирует ток нагрузки, он может работать хоть без нагрузки вобще.
Как тогда объяснить, что глюк запуска исправляется 2-х секундным прикосновением руки к лампе?
Был неправ. Датчик снова заглючил. Купил новый и та же история. На нулевом контакте датчика – почему то фаза. Проще увидеть. Я снял подробное видео на полторы минуты.
https://www.youtube.com/watch?v=B4cxWD_sBqc
Интересно. То есть, на нулевой клемме фаза есть, и в то же время на том же проводе с другого конца фазы нет?
Засада, такого не может быть! Померяйте напряжение на клеммах розетки, и на клеммах датчика, отличаться не должно.
Подозрение – провод старый, возможно где-то облом или неконтакт.
1. Виноват, фазу и ноль перепутал при установке другого датчика на то же место. Но…
2. Удалил выключатель на плафоне, чтобы избежать плохого контакта. Обзвонил проводку, контакты. И вот заметил:
https://www.youtube.com/watch?v=tShjoYhUtp4
Думаю, это не контакт в плафоне, а реакция датчика на нагрузку. Хотя не уверен.
Проблема с прожектором. Светится и днем и ночью,но отключается. Датчик движения, я так понимаю – работает. На поворты регулировки “День-Ночь” не реагирует. В чем может быть проблема?
Может причина в CDS -датчик освещенности “День-ночь”?
датчик работает нормально, но не отличает день и ночь?
Надо смотреть схему, в которой работает датчик освещенности. Проверяйте пайку в первую очередь.
Можно ли использовать датчик движения для включения света одновременно и на улице и в доме. Если лампы разные?
Да, конечно. В датчике реле, действует как обычный выключатель.
Главное, чтобы суммарная мощность ламп не превышала мощности датчика.
Конечно, прочесть все комментарии и сделать какие-то выводы дело трудное/невозможное для новичка. Я знаю, что тут работает грамотный человек и мы с вами уже имели контакт.
Вот, новые вопросы
1) по изделию FL-110 FORZA я понял, что регулировки в части “Lux” – это от Лукавого, ибо реакция/работа датчика ни коим образом не зависит от положения движка регулятора “Lux” (в моих условиях коридора с подсветкой бра и возможным дневным освещением) и от освещенности объекта (опция типа “фуфел”)?
2) возможна ли полноценная замена реле DE3F-N-A 24V= на SRD-24VDC-SL-C SONGLE ?
Спасибо, и извините за навязчивость,хотя я и понимаю,что ваше житие.
Спасибо, попробую ответить.
1) С такими датчиками дела не имел, но во всех датчиках, что я устанавливал и регулировал, регулятор уровня освещенности “lux” работал весьма адекватно. Надо испытывать, днем датчик не должен срабатывать.
2)Они оба на ток 10А, надо только посмотреть по выводам, чтобы можно было припаять на то же место на плате.
1)надо проверять;
2)примерно так я и думал, надо выпаять прежнее реле и сравнить выводы/распайку (можно понять и не выпаивая)
А как часто обращаются с заменой релюшек в датчиках движения?
Спасибо.
Хотя, лучше выпаять, чтобы независимо проверить, может, реле и ни причем, а в схеме дело.
Основная неисправность таких реле в любых датчиках – подгорают либо залипают контакты, либо механическая поломка.
Я несколько раз ремонтировал такие, не особо заморачивался по расположению контактов, лишь бы ток был тот же, или больше. Просто припаиваю проводочками, креплю к плате, и всё.
А неисправности датчиков движения и освещения – это в основном цепи питания выгорают, и плохая пайка.
Реле по паспорту 1200 ватт, у меня нагрузка светодиодная лампа 30 ватт, чего залипать то?
Вот, казалось бы глупость, у монитора SAMSUNG просто отпал контакт/спайка на предохранителе внутри, так мне пришлось вскрывать до плат, прежде, чем обнаружил. Пропаял, и монитор заработал как новый.
Добрый день.
До меня дошло,что залипание – это схемная беда, и от нагрузки мало/почти не зависит (30 вт)
Спасибо.
Датчик дд-009 реле 24в 5А, если заменить реле на 24в 10А, какую максимальную нагрузку 220в по мощности можно подключить.
По расчетам все ясно, но профессионалы сомневаются. Спасибо с уважением Владимир.
Ну если профессионалы…
Какая нагрузка по мощности и характеру?
Если нагрузка чисто активная (например, ТЭН), то контакты реле теоретически могут выдержать указанный ток. Но такой “лёгкий” вариант встречается не часто, и при реактивной нагрузке (cos ф < 1) нагрузку надо соответственно уменьшать. На корпусе реле обычно указывается, какие нагрузки можно подключать (какие токи коммутировать). Практически, если при старом реле датчик нагрузку 1,5 кВт включать не мог, то теперь сможет. Ещё момент - катушка "нового" реле скорее всего рассчитана на бОльший ток, и ключевой транзистор и схема питания датчика может его не потянуть. Можно вообще схему датчика не трогать, а применить для усиления тока контактор.
Спасибо. Контактор мне не подходит.С уважением Владимир.
датчик движения ДДВ-02. интересна мощность потребляемая в режиме ожидания , по паспорту 0.1 ватт. а ток мерил потребляемый около 0.05A , это около 5 ватт .что то не так.
А как ток меряли? поделитесь методикой?
цифровым мультиметром M890C на измерение переменного тока на пределе 200mA, хотя можно если нет последовательно резистор малоомный включить и на нём напряжение а дальше по закону ома
На таких мощностях очень большая погрешность из-за того, что сопротивление шунта мультиметра сопоставимо с сопротивлением нагрузки. А надо, чтобы сопротивление шунта вносило минимальное влияние на схему.
Лучше уж померить напряжение на ограничивающей RC-цепочке на входе датчика, потом высчитать её сопротивление (которое будет комплексным), и узнать ток по закону Ома.
Мультиметр не учитывает, что ток не активный, то есть что есть сдвиг фаз. Им можно точно мерять например ток паяльника или лампы накаливания.
А если использовать резистор – то действительно малоомный, не более 1 Ома, тогда будет точность.
а поподробней про комплексную нагрузку.мощность потребляемая расчитываеться p=i*u*cosf, ну напряжение, ток понятно,а cosf как его учитывать будет он больше или меньше1?. А как с вами связаться тут есть ещё вопросы по радиоэлектронике (в личку или на E-mail)
По этой форме рассчитывается активная мощность, которую собственно считает электрический счетчик у нас в квартирах.
Косинус всегда меньше 1, и при расчетах его обычно принимают 0,7-0,8.
Как связаться – есть страница Контакты. Но писать вопросы лучше в комментариях на блоге, вероятность, что я отвечу, близка к 100%.
А вообще проблема копеечная. Даже если 5 Вт потребляет, то в час это 0,005 кВтхч, в день 0,12 кВтхч, в месяц 3,6 кВтхч, в год – 43 киловатта!
При цене за 1 кВтхч 3,5 руб это будет 150 руб. Это если будет включен целый год. Естественно, не считая мощности лампочки.
150 руб – это пол бутылки дешевого шампанского в новогоднюю ночь.
Подробнее эти выкладки по сомнительной экономии приведены здесь.
Здраствуйте. У нас в подъезде стоят датчики дижения techno light LX28A. Прошел год работы и один из датчиков перестал выключаться вообще. На регулировку не реагирует. Проблемы в лампе нет. Проверку производили на специальном стенде. Подскажите в чем может быть причина выхода из строя
Если датчик и схему подключения никто не трогал, то:
1) залипание контактов (неисправность) реле на плате датчика
2) пробой транзистора, управляющего включением этого реле
3) непропай схемы датчика (платы)
4) датчик можно попытаться восстановить, или заменить.
Здравствуйте, нужна Ваша консультация.
Будет ли нормально работать инфракрасный датчик движения на лифтовой площадке, на которой установлен также и распределительный щит электроэнергии?
Конечно, будет работать. Распределительный щит влияния оказывать не будет, если вопрос об этом.
Александр! Добрый вечер. Сегодня на работе снимал д/д, менял на простую экономную лампу. Датчик не работал, подскАжете, как отремонтировать?
Не работал как? Не загоралась лампа?
Для начала, проверьте подключение. Потом, вскрыв датчик, проверьте пайку и целостность элементов.
Потом, если не заработает, есть смысл подумать о покупке нового датчика движения)
Добрый вечер! Вскрыл заднюю крышку, сразу бросилось в глаза сгоревшее сопротивление на самом краю платы. Попытаюсь заменить.
Спасибо всем, кто принимал участие в обсуждении!
Я вынес тему ремонта датчиков движения в отдельную статью.
Там подробно изложена методика ремонта.
Просьба вопросы касательно ремонта датчиков задавать там.
Ребята, подскажите как можно регулировать чувствительность датчика движения? У меня немного отличается от ваших, мой при движении звонит на телефон. Pir такой же, регулировок никаких. Стоит в гараже, доходило до 187 звонков за ночь, благо телефон отключен был. Причем с наступлением тепла, ложные звонки прекратились (почти). Такое ощущение, что срабатывает даже на крыс. А хотелось бы ночью спать, а не искать телефон и слышать в трубке тишину. Ткните пальцем на схеме, Если не составит труда, куда, чего и сколько припаять. Спасибо всем.
Штатная регулировка чувствительности есть? Не помогает?
Подсказать не могу, поскольку не знаю, что за датчик.
Уменьшить чувствительность можно, поставив фильтр, чтобы меньше пропускал инфракрасное излучение.
Я бы в этом случае исследовал/моделировал ситуации датчика для выяснения причин “ложного” срабатывания. Интересно наблюдение “с наступлением тепла, ложные звонки прекратились” – датчик-то тепловой, хоть и инфракрасный.
Идея (Александр/СамЭлектрик) установки фильтра мне нравится.
Еще напрашивается вывод: настроишь при одной температур – всё устраивает, а температура сменится – меняй настройку! За сезон раз 10 сменишь! Лучше подумать о другом датчике, например, датчик “присутствия”, или веб-камера, реагирующая на смену картинки..
Олег, судя по Вашему описанию, порог срабатывания датчика существенным образом зависит от температуры. В условиях гаража это может стать фактором невозможности использования данного типа датчика без существенной его доработки (например, температурная стабилизация), или нормальная эксплуатация датчика станет “наказанием”.
Александр/СамЭлектрик
11 Май 2016
“Штатная регулировка чувствительности есть? Не помогает?
Подсказать не могу, поскольку не знаю, что за датчик.”
Штатной регулировки нет. Сам приборчик из Китая, датчик движения такой же как и в ваших устройствах, поэтому и пишу сюда, т.к. тут активно обсуждается все это дело.
Если в поиске набрать “pir gsm”, будет куча картинок на эту хрень, которая размером со спичечный коробок.
Про фильтры можно подробнее, а то приходит на ум только упаковать эту “сигнализацию” в металлизированый пакетик из под вынчестера. :)
Alex S, в гараже проблемно моделировать ситуацию, т.к. днем все спокойно, и сработки идут преимущественно ночью и утром. Поэтому и грешу на крыс. Отрава и капканы себя зарекомендовали не с лучшей стороны, всего 2крысы за полгода.
Вот и хочу “загрубить” чувствительность чтоб на всякую мелочь он не реагировал.
А что, элементарный датчик на открытие двери/ворот гаража?
Вот моя статья в тему.
Про фильтр. Попробовал как действует обычный черный п/э пакет для продуктов на мой датчик/сенсор движения Camelion LX-39/Wh (China), установленный в коридоре квартиры: пленка пакета в 2 слоя уменьшила расстояние срабатывания датчика на тело человека примерно с 5 м до до 0,5 м.
Да, только добавлю – желательно, чтобы вместе с ПИР-датчиком не закрывался датчик освещенности. Хотя, в темном гараже это не играет роли…
Если бы все было так просто! Разворотили мне в гараже треть стены задней, а про ворота у них даже и мыслей не было.
По поводу телефона в охранном комплексе. Статейка хорошая.
Я экспериментировал с телефоном МТС. Еще года 2 назад. Вариант этот отпал по причине большой “обвески” вокруг телефона. В деталях уже не вспомню, но делал несколько таймеров на 555 микрухе, чтоб тел. поддерживать в рабочем состоянии, чтоб сбрасывал он меня, Если я позвоню для уточнения обстановки в гараже и др. Основным датчиком был автомобильный “объемник”. Дома на столе все работало, при установке в гараж стало глючить. В причинах разбираться не стал и вскоре мне попалось это китайское чудо…
Все, ребята, спасибо всем! Проблема решилась сама собой :)
Дома ставил фильтры на линзу датчика движения.
1 слой черного пакета – реагировал на движение метров с 3-х.
Металлизированная пленка от упаковки винчестера – вообще никакой реакции, кроме как на установку/снятие самой пленки.
2 слоя черного пакета на линзу – примерно 1-1.5 метра
А в 23:33 по местному времени чудо-девайс потух и признаков жизни до сих пор не подает.
Теперь придется вариант с телефоном восстанавливать. :)
Большое спасибо за статью.
Не пришлось разбирать корпус и смотреть внутренности прибора.
Немного смутили цифры от производителей: макс. мощность нагрузки – 1200 вт и одновременно с этим: Мощность лампы – 150 вт.
И , конечно, само реле включения наводит на разные мысли.
Не знаю, как сопоставить цены на применяемое реле и симистор. Думаю, применение симистора значительно повысит срок службы прибора.
Подскажите как подключить фотореле и релевремени? Чтоб включало фотореле а в определенное время отключало релевремени… если можно то схему с описанием, очень надо…
Алгоритм, как я понял, должен быть такой.
1. Наступает темнота – фотореле включается, свет загорается. Затем утром фотореле выключается, но свет горит ещё время, определяемое реле времени.
или
2. Наступает темнота – фотореле включается, свет загорается. Затем через время, определяемое реле времени (например, час или два), свет выключается, независимо от фотодатчика.
Уточните.
Второй вариант, фотореле включает а через пару часов выключает реле времени…
Если использовать реле времени для бытовой аппаратуры, то схема будет такова.
Датчик освещенности (фотореле) своими контактами подает питание на реле времени, которое подает питание на лампочку.
То есть, фотореле и таймер включены последовательно.
Нужен таймер, который начинает работать при подаче питания, и с задержкой выключения (при подаче питания включается, через время выключается).
Большое спасибо
Александр, а какие модели лучше использовать? (Датчик освещения и реле времени)
Не могу сказать. Зависит от везения)
Ломаются модели по 200 руб., и по 2000.
Не Китая сейчас нет, это точно.
Александр, а как он будет заново включаться. Если реле времени отключить освещение, а на улице еще темно? Фото реле его опять включит…
Когда фотореле выключается с рассветом, таймер тоже штатно выключается.
Наступает темнота – фотореле включается, таймер через время размыкает контакты.
Через эти контакты питается нагрузка.
Лично у меня это китайское (уже второе) реле работает около года. Да, есть глюки! Но, работает!
У меня это реле включается автоматом, как я (даже моя тень) появляется в коридоре хоть днем, хоть ночью.
Приобрёл китайский датчик движения LX-02 кто знает каким способом ограничить , уменьшить угол обзора до 10 градусов, надо только что бы возле машины он сработал.Потому как рядом в 5 метрах проходят пешеходы.Помогите кто знает чем загородить , датчик по бокам или ещё как -то?
Помогают кусочки белой изоленты, ими ограничить сектор работы датчика.
В прожекторе не включается реле. Без подключения провода -8В на блоке питания присутствует 25В. Стабилизатор также выжает +8В на плату управления. Но это без подключения провода -8В от платы управления к плате питания. Как только подключаю этот провод, питание на выпрямителе 12В. Транзистор V1 в норме. Все питания на м/с присутствуют. Где “коза”, помогите. Схема фонаря такая же как указана выше.
Если в схеме подключить -8, а подключить +8, так же питание проседает?
Надо проверять, отключая от питания поочередно разные части схемы которые питаются от напряжения 8 В.
Если -8 отключить , тогда на силовой все нормально, т.е 25В. Как только -8 подключаем к силовой плате, вместо 25В становится 12
+8 вольт приходит на м/с, а также на мост с фоторезистором. Как это можно отключить? Тогда вообще никакого сигнала на управление не будет. Подскажите, может где-то подсадка напряжения? Но где?
На плате управления оба напряжения есть. Но после подключения -8В , т.е. выходного напряжения с платы управления, на выходе силовой платы вместо 24В сразу появляется 12В. Модель платы управления XH0202В, м/с LM324N
Валентин, сделайте, как я сказал. Именно Так ремонтируются такие схемы и такие неисправности.
Все измерения относительно общего провода.
Общий провод (Вы его называете -8В) подключите, появится просадка напряжения с +24В до +12В.
Потом отключайте последовательно все линии питания +8В. При каком-то из отключений просадка исчезнет. Именно в этой линии и будет замыкание. Именно там и надо будет искать неисправность.
Согласно схеме датчика движения LX-02 и аналогов (у Вас ведь такая схема?), надо отключать R11, R15, R17, выв.4, С5.
И при такой неисправности должен греться стабилизатор +8В.
При просадке +24В если померять напряжение +8 В, сколько оно будет?
Ещё раз повторюсь – общий провод Всегда подключен, все измерения относительно него.
Саша, здравствуйте.
Очень хороший у Вас сайт. Хочу поделиться схемами некоторых электронных устройств, срисованных мною с самих девайсов. В частности, по теме освещения – схемы двух модулей от автомобильных LED прожекторов. Заодно, хочу задать Вам несколько вопросов по комплектующим этих модулей.
С уважением, Сергей.
Хорошо, буду благодарен! Присылайте на почту.
Сергей, может, напишете по проработанным темам статью или не одну, и поучаствуете в Конкурсе статей?
Добрый день, Александр. Переставлял на даче прожектор 500Вт с датчиком движения и перепутал фазу с нулем при подключении. Прожектор не загорелся и датчик ни как не реагировал (до этого случая все работало, настройки не менял). Датчик движения откинул до лучших времен, а прожектор подсоединил напрямую.
Лучшие времена пришли, стал разбираться с датчиком движения. Посмотрел Вашу схему первую и мой датчик. Схема очень похожа. Есть два отличия :
1) у меня стоит микросхема UTC324D аналог LM324;
2) стабилизатор напряжения на 5В (по схеме 8В).
При вскрытии обнаружил сгоревший резистор R1 150 ом по верхней схеме. Заменил его и подключил, чтобы проверить по высокой стороне (низковольтную плату управления откинул). Все заработало напряжение на диодном мосте 23,6В на стабилизаторе для низкой стороны 4,8В. Между минусом и управляющим проводом 23,6В. Замкнул провод управления на минус – реле сработало, лампа загорелась.
Подключил плату управления – реакция нулевая, на регулировки не реагирует. Напряжение между минусом и управляющим проводом просело до 4,8В. Расцепил управляющий провод и померил напряжение на управляющей плате. Между + и – 4,8В. Между минусом и управляющим проводом тоже 4,8В. Транзисторы выпаял, проверил – исправны. Куда двигаться дальше?
Нужно отключить плату управления от датчика в целом, и ремонтировать её в отдельности.
Питание подать от внешнего источника. Я бы сделал так.
Александр, Уточните последовательность поиска неисправности. Транзисторы прозвонил- исправны, а дальше?
И еще скажите, можно ли вытащить PIR датчик на удлиняющих проводах на расстояние около 1,5м.п. от платы управления?
Здравствуйте Модель платы – 94vo-d при вкл срабатывает реле и не выкл. в чем можеть быть проблема, какие контрольные точки требуется смотреть?
В статье про ремонт об этом пишу подробно – питание, пайка, ключевой транзистор.
Дальше – операционные усилители.
Сегодня отремонтировал датчик движения сделанной по упрощения схеме (той что нарисована от руки). Неисправный оказался стабилитрон 8.2v.Напряжение питания 8 вольт знизило до 5в.Также упало и 25 до 12. Кстати звонился он нормально.
Спасибо за отзыв о ремонте!
Как я и говорю, в начале надо проверять питание!
Здравствуйте, Такой вопрос:
Т.к. датчик подразумевает автоматическую работу системы, то ему не нужны принудительные кнопки включения и выключения освещения, а что если все таки они там необходимы, то куда можно, чтобы особо не заморачиваться воткнуть кнопу принудительного вкл/выкл света (не важно значения движения и освещенности)?
к 3 схеме
Да и, собственно, не пойму где вывод света на этой 3-й схеме
нашел, извините, тогда еще один вопрос, можно ли сюда в место лампочки воткнуть несколько блоков люминесцентных ламп, допустим в учебном помещении порядка люминесцентных 20 ламп подключенных вместе по 4 штуки
Да, можно к датчику подключить любое устройство (хоть телевизор или компьютер))
Главное, чтобы ток не превышал максимальный.
Если превышает, или нужно другое напряжение – поставить промежуточный контактор или реле.
Датчик движения на LP8072C загрузите печатную плату, у меня замкнуло и погорели дорожки.
Фото нет, но там всё просто – сгорают дорожки, идущие на питание или на реле.
Когда муж подключать 2 датчик лампа писала и сгорела так и не получилось подключить
Саша, покажите мужу мой блог, у меня про датчики движения много статей!
Здравствуйте.
Подскажите как определить тип фоторезистора?
Спасибо.
Здравствуйте!
Скажите пожалуйста, как подключить датчик с 4 проводами.
они сейчас в пути, хотел бы правильно и безопасно их подключить, чтобы ничего не спалить?
Нужна ваша схема, когда можно будет принудительно включить свет обычным одноклавишным выключателем, ну а с выключенным выключателем уже срабатывал сам датчик?
Спасибо заранее!
Здесь вообще кто-нибудь отвечает, а то датчики уже приходят, нужна схема о которой выше писал, чтобы нафиг ничего не спалить?!
Илья , Между красным и желтым проводами выключатель сделай ( на фазе). При выключенном положении выключателя будет датчик работать, при включенном – мимо датчика фаза попадет на лампочку напрямую. Датчик не должен пострадать. Пробуй
Главное не забывай про защиту! На свет автомат не более 6А!
Вит:
Спасибо за отклик, хоть кто-то отвечать начал, а можно Вас попросить схему нарисовать, так как-то понятней было бы?
Пришел датчик по второй ссылке, работает 45 секунд, если нет никакой активности выключается.
Хочу датчик тот, что по первой ссылке на 40 мм с регулировкой, на лестничную площадку установить, в этом датчике мощность нагрузки: 5 Вт ~ 200 Вт, поскольку соседи при перегорания лампочек, вкручивают кто что найдет и всегда лампочки разные по нагрузке.
На двери ip-видеоглазок, все в нем хорошо, за исключением съемки в темноте, вот и решил сделать освещение по датчику, но оставить включение обычным способом-выключателем, кто знает сколько проработает датчик, потом никто не отменял глюки или кратковременные неисправности, просто в момент неисправности не разбираться, что да как, а просто включить как обычным выключателем, все же когда есть варианты, это хорошо, а то у кого не спроси дать схему такого подключения, говорят, на кой вообще выключатель, они думают что датчик будет вечно работать, вот идеалисты, знаешь как подключится, поделись, а так разговоры ни о чем говорю им!?
Если Вас не затруднит, поделитесь схемой пожалуйста, эксперименты хорошо, но хочется наверняка, столько ждать, чтобы за пять секунд спалить, не самое лучшее занятие)
Здравствуйте!
Кто-нибудь дайте рабочую схему, не готов к экспериментам, именно схему что в первом своем посте описал, хоть от руки со ссылкой на какой-нибудь хостинг картинок?!
Здравствуйте!
Вит:
Спасибо Вам большое!
Схема рабочая, уже один в коридоре работает, они дешевые по 1.5$, посмотрим на сколько хватит их, пришло два датчика, что по 2 ссылке, заказывал у двух разных продавцов, один отлично работает, вот второй датчик немного тормознутый на срабатывание, оба без регулировки по 45 секунд работы, жду тот который с регулировкой за 4$, на него можно дать нагрузку до 200 Вт.
Соединил ДД по Вашему совету, на YouTube также посоветовали, были сомнения во втором синем проводе, а по сути это один провод, видимо китайцы вывели его, чтобы можно было последовательно соединить датчик!?
Илья, рад , что смог вам помочь. Для ЖКХ при капремонте домов сейчас используют светодиодные светильники с акустическими и оптикоакустичискими датчиками типа СА-7006Д. Можете поизучать вопрос и у других производителей. Это к тому, что от энергоемких лампочек по 200Вт уже уходят и есть другие типы регулировки включения освещения в местах общего пользования.
За ссылку спасибо!…мы в Казахстане живем, наш многоквартирный дом 1961г.п хрущевкой в народе называют, вышел из КСК, это что-то вроде вашего ТСЖ, если Вы из России, это на мой взгляд хорошо, дом привели в относительный порядок, по гос/программе модернизации жилого фонда, сделали только новую крышу, со старого шифера на металлочерепицу, при этом разделив стоимость на всех жильцов, вот и все, так своими силами проводим текущие ремонты.
По электрике вообще все глухо, я уже выше описал ситуацию почему хочу поставить ДД до 200 Вт, это не значит, что будем вкручивать 200 Вт, это запас мощности от соседей, какую им взбредет вкрутить лампочку, а то спалят ДД, и то все это сугубо моя инициатива, поскольку мне это нужно, соседей как известно не мы выбираем, бывает лампочка перегорит, соседям раздал лампочки накаливания по 40 Вт, поменяйте когда перегорит, так им впадло уже поменять, ждут друг друга, им вообще по*уй и так могут сидеть без освещения по долгу, конечно со временем надо глобально и комплексно как Вы предложили, решить вопрос с освещением площадки, пока так как есть, а там будем посмотреть…
Свою историю раскажу.Два дня,ковырял датчик движения искал проблему с самопроизвольным вкл/выключением,Д/д с тремя проводами и тремя подстроечниками.
Хотел сделать “будилку” на работе.Провод провёл, выношу на улицу (съёмный делал) а он мозги делает то вкл. То выкл. и фильтры ставил, и кондёры добовлял,думал помехи через сеть идут,ОКАЗАЛОСЬ ВСЁ ПРОЩЁ , иподепла выносил на холод и он начинал глючить.
Просто ему надо оклиматизироваться под температуру, засёк минут 30-40, так что они не любят резкие перепады температур !!!
Да, верно!
Он срабатывает на изменение температуры в апертуре PIR-датчика.
А когда фоновая температура плывет, он и не может отличить полезный сигнал.
Да,спасибо.(Ура тема жива) Я уже грешил на стабилитроны и подумал что в схеме нет термостабилизации(в СССР даже подключали кт315 по стаб.от температуры) и датчик не новый.И полезно будет знать кто читает форум.
Александр другой вопрос,может и не в эту ветку пишу:раздражает клацанье релюхи, думаю её на тиристор можно с диодным мостом поменять, вместо реле два резистора последовательно,средний на упр.тиристора и т.д…буквами не нарисуеш,а с семисторами сомневаюсь?, и не приходилось собирать на них.
Датчики движения будут всегда, только совершеннствоваться.
Дополнение к теме ремонт датчиков движения.
Попался датчик у которого напряжение питания м/с снизилось до 1.9-3 вольт.
Стабилитрон на 8 в. нормальный. Подпоял 2 проводничка и запитал от внешнего блока питания плавно повышая напряжение (стабилитрон отключил)установил, что ток потребления м/с составляет при 8 в. 6 ма. По паспорту на м/с должно быть 1.5 ма. Вывод сдохла м/с.
Здравствуйте, купил китайский прожектор с датчиком движения (Gauss 50w/ Фото https://yadi.sk/i/VFXMJ_jA-iUo-A). Но меня он не устраивает. Скажите можно его доработать, чтобы появилась возможность вкл. кнопкой. Т.е. кратковременное нажатие (имитирует срабатывание датчика движения), а затем работа по установленному алгоритму – освещенность анализирует датчик освещенности, после включения – задержка отключения по таймеру.
Пока датчик не вскрывал.
Александр, получилось доработать датчик? Какое решение применили, интересно, расскажите.
У меня тоже есть идеи как это сделать.
(фото теперь можно прикрепить в комментарий, по вашей ссылке у меня не открылось)
