Датчик освещения LXP-02. 0 упаковка

Датчик освещения LXP-02

У меня на блоге уже много статей про датчик движения, теперь публикую информацию по датчику освещенности.

В статье рассмотрю общие вопросы – устройство, применение, параметры, а также приведу фото реальных датчиков освещенности, их внутренности. В общем, читайте, если что упустил – дополняйте и спрашивайте в комментариях.

Главное! Подключение датчиков света, их настройка и принципиальные схемы – я рассматриваю во второй части статьи, вот ссылка.

Данное устройство ещё называют датчиком освещения, датчиком света, сенсором освещенности, светоконтролирующим выключателем, фотореле, фотодатчиком или сумеречным выключателем.

Я в статье буду называть и так, и этак – выбирайте, кому что больше нравится.

Почему я датчик движения ставлю в один ряд с датчиком освещенности?

У них много схожего:

  • применяются для экономии энергии (энергосбережение),
  • устройство домашней автоматики,
  • одинаковая схема подключения,
  • у каждого три вывода: фаза, ноль, выход, включают в качестве нагрузки (как правило) лампу освещения

Вечером иногда, проходя мимо,  можно не отличить работу одного от другого.

Как работает датчик освещенности

Принцип работы прост, проще чем у датчика движения. В датчике освещения имеется светочувствительный элемент. Как правило, это фоторезистор или фотодиод. Эти элементы имеют свойство изменять своё сопротивление в зависимости от уровня освещения.

Далее через схему регулировки (калибровки) сигнал со светочувствительного элемента попадает на вход ключевого элемента (транзистора). Ключевой транзистор имеет в своей нагрузочной цепи реле, которое своими контактами коммутирует “нагрузку пользователя” – лампу, уличный прожектор, и т.п.


СамЭлектрик.ру в социальных сетях:

Интересно? Хочешь знать больше? Вступай в группу ВК!
Вступай в Дзен

Подписывайтесь! Там тоже интересно!
Подробнее принцип работы будет рассмотрен в этой статье в описаниях принципиальных схем датчиков освещения.

Напоминаю, что схема датчика приведена в отдельной статье, ссылка в начале.

Можно сказать, что датчик освещенности и движения с точки зрения нагрузки работают точно так же, как и обычный, “человеческий” выключатель. Только тут этот выключатель автоматический, и реагирует на свет, поэтому его и называют датчиком света. Причем световой порог, при котором датчик света сработает, можно выставить вручную.

Устройство, внешний вид

Ниже на фото приведен внешний вид датчиков освещения LXP-02, LXP-03, описание по ходу.

Датчик LXP-01 имеет упрощенную конструкцию, без регулировки времени и с пониженной мощностью.

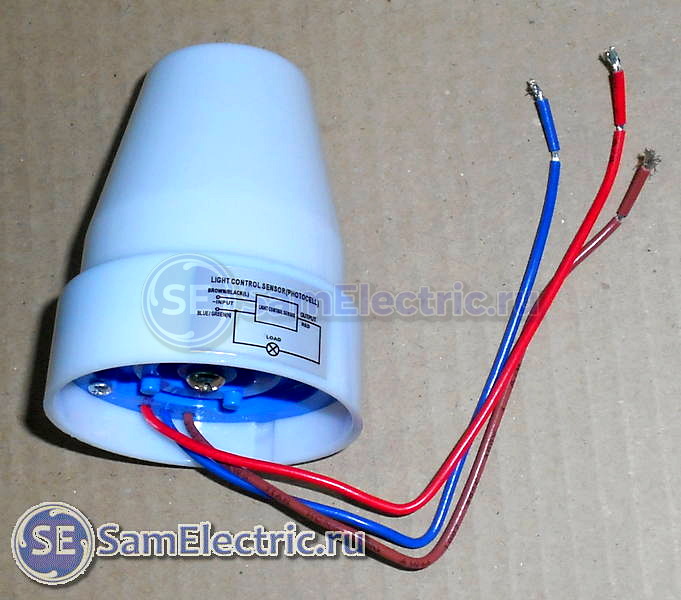

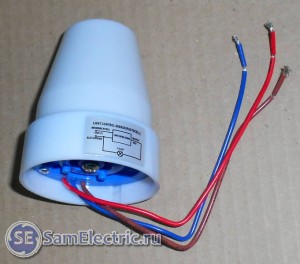

Датчик освещения (сенсор освещенности) LXP-02. 1 внешний вид сбоку

Датчик освещенности уличный LXP-02 – самый популярный. Внешний вид сбоку

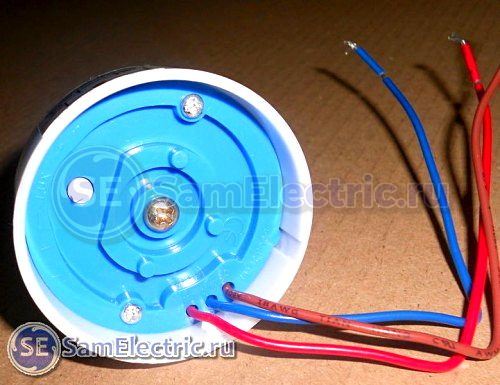

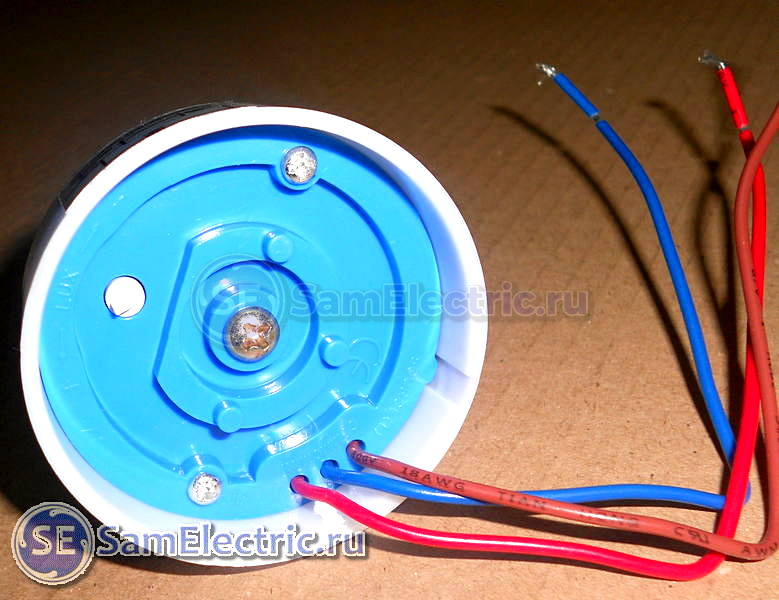

Тот же датчик, фото со стороны выводов:

Датчик освещения уличный LXP-02. 2 внешний вид внизу

Датчик освещённости уличный LXP-02. 2 внешний вид внизу

Описание выходов датчика:

  • Коричневый (может быть черным) провод – фаза (питание датчика)
  • Синий (зеленый) – ноль
  • Красный – подключение нагрузки (выходная фаза)

Снимаем белый колпак, видим печатную плату, на которой собрана схема датчика:

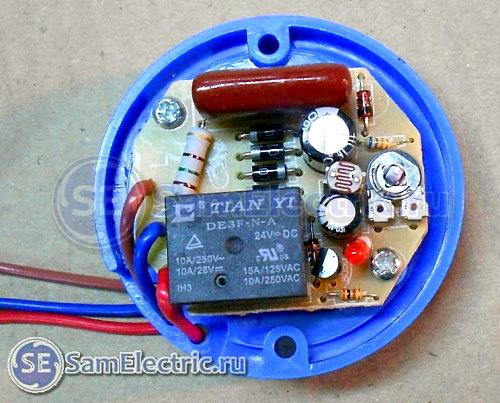

Датчик освещённости уличный LXP-02. 4 Печатная плата

Датчик освещения LXP-02. 4 Печатная плата

В датчике используется реле DE3F-N-A на 24 VDC , с током контактов 10А. Этот ток определяет максимальную мощность нагрузки, которую может коммутировать этот датчик: 10х220 = 2,2кВт. Как и написано в инструкции к датчику. Но я бы не рискнул подключать такую нагрузку к этому датчику. По моему мнению, максимум, на что способно это реле – 1 кВт (4 Ампера). Всё, что мощнее, нужно подключать через промежуточный пускатель достаточной мощности.

Другой ракурс, фото платы:

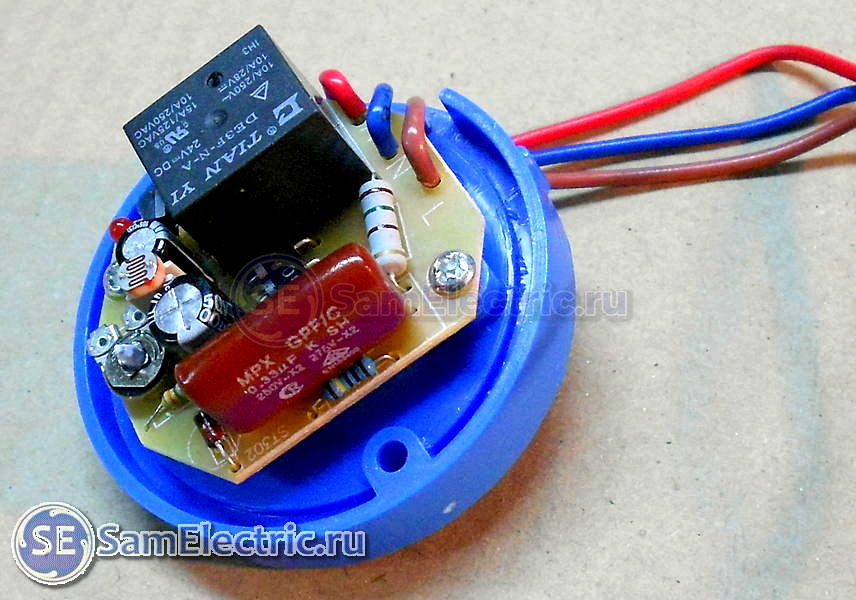

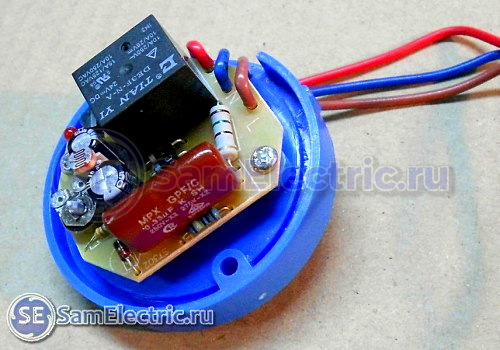

Датчик освещённости уличный (сенсор освещенности) LXP-02. 5 Печатная плата

Датчик освещённости уличный LXP-02. 5 Печатная плата

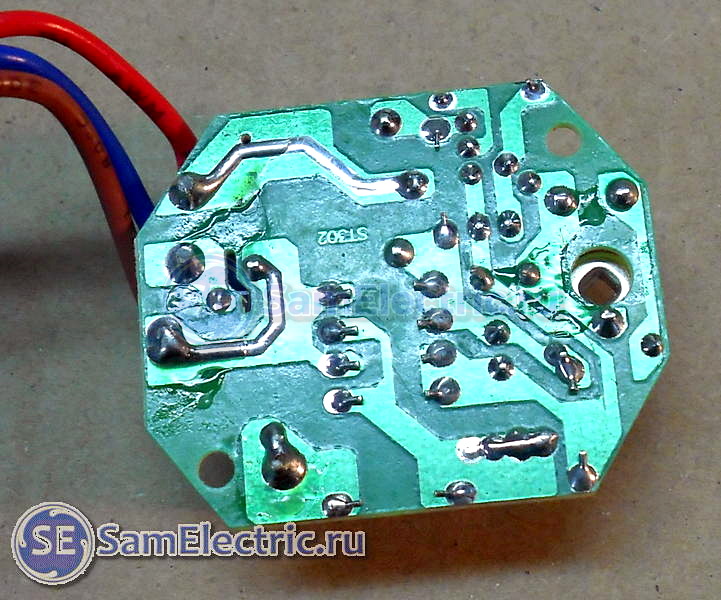

Датчик освещения LXP-02. 6 схема на печатной плате вид со стороны пайки

LXP-02. 6 Печатная плата, вид со стороны пайки

Видите дорожки, на которые нанесен слой припоя? Именно они чаще всего горят из-за перегруза, КЗ, неправильного подключения в системе освещения. Вместе с ремонтом этих дорожек, как правило, приходится менять и реле.

Теперь переходим к фотографиям датчика освещения LXP-03.

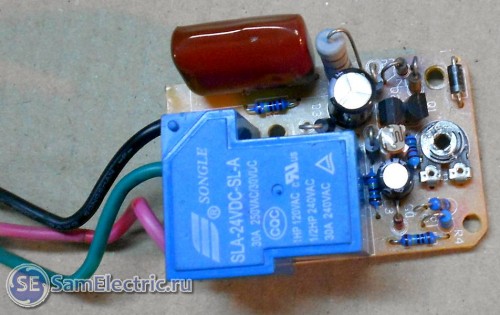

Датчик освещения LXP-03. 1

Датчик освещения LXP-03. 1

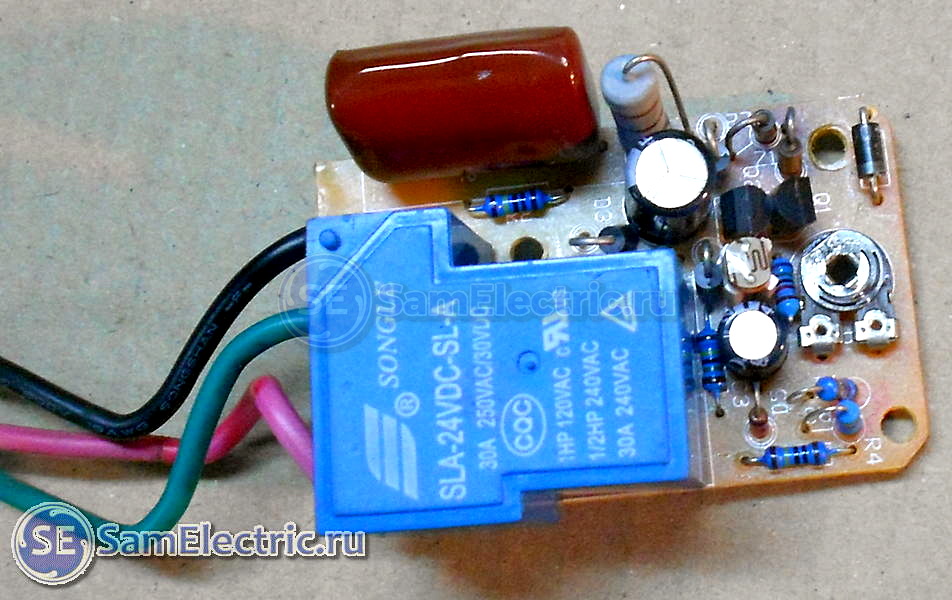

Согласно инструкции, этот датчик способен коммутировать токи 25А (220-240VAC). Смотрим на реле на плате. Ток реле 30А. То есть, производитель перестраховался. Я перестраховываюсь ещё больше, как и в случае с LXP-02. И ограничиваю ток через датчик на уровне 16А. В большинстве случаев для включения освещения хватает с головой.

Датчик освещения LXP-03. 2

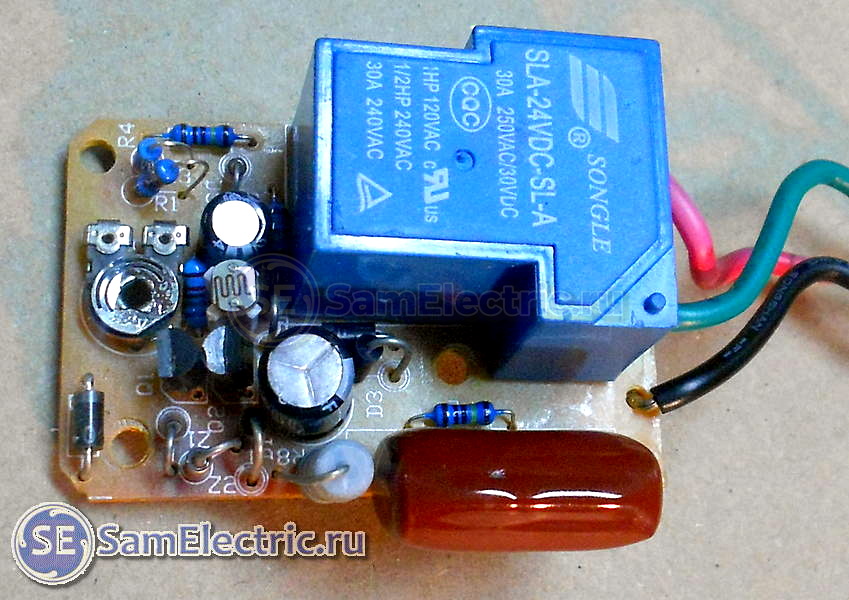

Датчик освещения LXP-03. 2. другой ракурс

Технические характеристики датчиков освещенности

  • Напряжение питания – 220-240 В
  • Частота – 50-60 Гц
  • Сила тока – 6 А (для LXP-01)
  • Сила тока – 10 А (для LXP-02)
  • Сила тока – 25 А (для LXP-03)
  • Регулировка уровня освещенности – 5…50 Lux (для LXP-02 и LXP-03)
  • Уровень освещенности (нерегулируемый) – 5…15 Lux (для LXP-01)

Напоминаю – во второй части статьи приведены схема датчика освещенности и схема его подключения.
