Обычно, если нужно включать источник света из разных мест большого (протяженного) помещения, используют проходные переключатели. Но как быть, если необходимо, чтобы свет включался автоматически при наличии движения на большой освещаемой площади?

Возникают такие ситуации, когда надо использовать свойства уличного датчика движения на больших площадях, где один датчик не сможет нормально охватить нужную территорию.

Например, это может быть коридор, большая лестничная площадка, охраняемая территория. Словом, любая площадь, освещение которой должно включаться при движении на разных частях этой площади.

В случае применения проходных переключателей, когда применение датчиков движения неприемлемо, схема включения освещения будет выглядеть следующим образом:

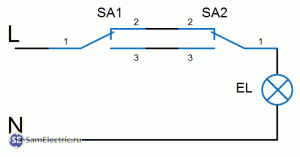

Схема включения освещения с проходными переключателями

Схема включения освещения с проходными переключателями

Почему бы в этом случае не использовать два датчика движения?

Действительно, ведь с электрической точки зрения датчик движения – обычный выключатель. Только управляется он не рукой человека, а светом.

Если два уличных датчика движения смонтировать параллельно, то включать свет можно с разных точек. А выключаться в данном случае они будут автоматически, исходя из своего принципа действия.

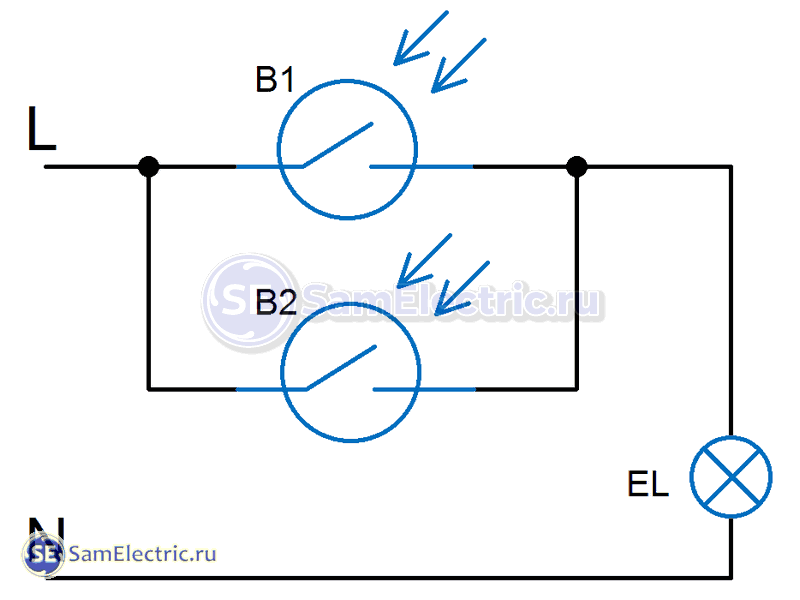

Включение освещения через два датчика движения. Подключение двух датчиков движения

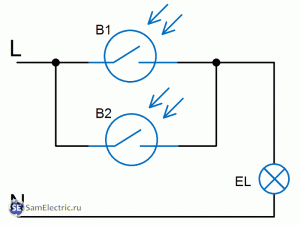

Включение освещения на улице через два датчика движения

Данная схема может быть расширена до любого количества датчиков движения, которые просто включаются в параллель. Главное в этом случае – не перепутать вход и выход датчиков.

Если просто по этой схеме – все три провода обоих датчиков (фаза, ноль, и выход) должны быть подключены друг к другу!

То есть, фаза+фаза, идёт на автомат в щитке, ноль+ноль, идет на нулевую шину и на лампочку, вых+вых, идёт на лампочку!

Очень удобна такая схема может быть на улице, на большой охраняемой территории – двор, склад, где при появлении движения включается освещение и даже сирена.

А обычная схема подключения датчика движения – в другой статье.

Обсуждение темы также есть в статье про датчик освещения, в комментариях.
