Обзор способов маркировки – от маркера до кабельного принтера
Статья будет немного необычная – она напрямую не относится к теме электрики. Но уверен, она будет интересна и для электрика, и для конечного пользователя.
Расскажу мою историю эволюции по использованию бирок, маркеров, этикеток, наклеек на провода, кабели, различные детали и органы управления.
Начну про маркеры, завершу подробным рассказом про мой венец эволюции – принтер Brother P-touch, который с минимальными затратами сил и времени печатает наклейки и бирки на провода, на элементы устройств, и вообще куда угодно.
Но давайте по порядку.
Часто бывает, что при монтаже, обслуживании и ремонте непонятно – что, откуда и куда. Ведь электрические системы бывают на первый взгляд очень запутанными. Но это только на первый взгляд. Потом достаточно вспомнить, что все сложные вещи состоят из простых. А чтобы быстрее допетрить до назначения элементарных вещей, и нужны разные надписи и обозначения.
В этой статье подробно расскажу, что я использую для того, чтобы понимать электронику было проще и понятней.
Содержание статьи:
Маркер
Маркера я использую двух типов – толстый и тонкий.
В угоду чехофилам)
Они одинаково полезны, всегда у меня под рукой, ими легко и быстро можно подписать что угодно.
Все надписи на этих фото сделаны мною на реальном оборудовании.
Подписанные маркером энкодеры
Подписан кабель приходящий на клеммы. Обратите внимание на надписи на клеммах – они напечатаны на принтере, про который будет речь чуть ниже.
Подписывать оборудование маркером – быстро, но не аккуратно
Самый быстрый и простой, но самый неаккуратный и корявый способ, особенно с моим почерком)
Система штриховых обозначений
Ещё пример – в статье про мою патентованную систему обозначений номеров кабелей. До сих пор иногда ей пользуюсь, хоть и выглядит это непрезентабельно.
Подписывайтесь! Там тоже интересно!
Штрих-кодовая маркировка проводов
Эта система годится только для кабелей или проводов, и только при наличии таблицы или схемы с расшифровкой обозначений.
Изолента
Кто же её не использует! Отрезаешь кусок, наклеиваешь куда надо, а потом – всё тот же маркер!
Вот пример из статьи про то, как я монтировал Устройство плавного пуска на паровой котёл:
Пример монтажа системы плавного пуска электродвигателей

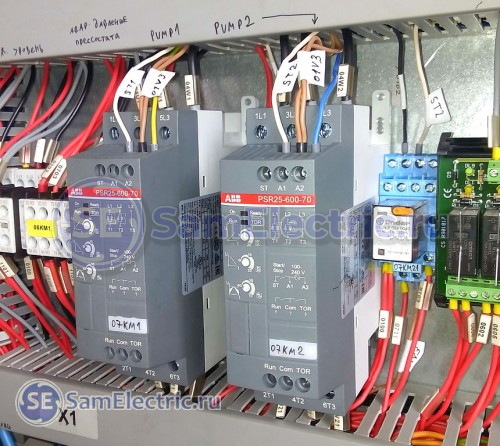

Вверху – новые проводки, которые я подписал при помощи изоленты. Выше, на кабель-канале – всё тот же маркер. Для промышленного оборудования, приносящего прибыль многие миллионы рублей в год, смотрится не очень…
Обычный лазерный принтер + Скотч
Думаю, все рано или поздно приходят к тому, чтобы клеить наклейки при помощи скотча. Получаются унифицированные надписи нужного размера и дизайна. Правда, для проводов и кабелей такой способ не подходит…
Большой минус – необходимо наличие компьютера и принтера. Получается примерно так:
Нанесение надписей при помощи скотча – мудрость на панели управления
Или вот такое безобразие:
Панель управления с наклейками на скотче
Ещё минусы – при большой площади наклейки она пузырится, края со временем задираются, а если отклеить такую наклейку – остаётся трудносмываемая брыдкая субстанция, которая выглядит очень неэстетично.
В последнее время мы освоили технологию распечатки наклеек на самоклеющейся бумаге, которую на лицевую сторону которой потом наклеивается скотч (для сохранности). Получается более эстетично:
Наклейки, напечатанные на принтере с информацией о назначении автоматов
Информационная наклейка: самоклейка и скотч
Но всё равно, такие наклейки – трудоемкий процесс, занимающий много времени. Важно и то, что принтер и оборудование находятся совсем в разных местах, и нужно много ходить ногами или тщательно всё планировать, чтобы добиться желаемого.
Цифровые бирки
В профессиональной аппаратуре применяют широко бирки на провода, которые могут быть сделаны из металла, пластика или бумаги.

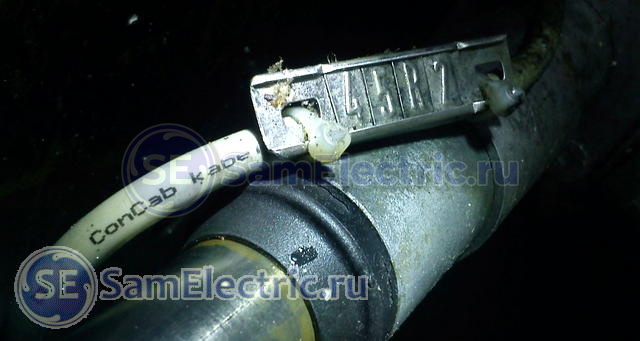

Система маркировки кабеля из металла. Там, где температура, вода и масло.
Я рассказываю подробно об этом в статье про цифровую и цифробуквенную маркировку проводов и кабелей. Больше добавить нечего.
Бирки на кабели
Сам почти не применял, но знаю, что “силовые” электрики их любят:
Пластиковые площадки-бирки для подписывания кабелей
Кабельный принтер Brother
Теперь к главной новости. На работе уговорили шефа купить нам наконец-то кабельный принтер. Вот такой, в наборе с кассетами.
Видели такой у немцев и у американцев, когда они монтировали у нас оборудование. Обратите внимание на эти наклейки:
Наклейки на частотники – не отходя от электрошкафа
Это сделано на подобном портативном принтере.
А вот что мы купили. Коробка:
Кабельный принтер Brother E110 VP в комплекте с кассетами
Принтер в упаковке выглядит так:
Состав комплекта кабельного принтера с кассетами
Сам принтер содержится в пластиковом кейсе, в котором его предполагается хранить и транспортировать.
Кабельный принтер в коробке. Новенький!
С принтером в наборе идут 10 кассет с бумагой (ламинированной самоклеющейся лентой) –
- 2 – белой с шириной 9 мм,
- 4 – белой 12 мм,
- 4 – желтой 12 мм.
Кассеты для принтера наклеек – шли в наборе
На самом деле кассет не 10, а 11 – одна была внутри кейса. Белая, 9 мм.
Питается принтер Brother от “мизинчиковых” батареек ААА, или от сетевого адаптера.
Вот такое у него “походное” состояние:
Принтер для печати наклеек Brother P-Touch – состав коробки
Под корпусом принтера – несколько мини-инструкций. Полную инструкцию можно будет скачать в конце статьи. Там же – полное описание, поэтому здесь не буду засорять статью табличными данными и характеристиками.
Кассета вставляется сзади, в лентопротяжный механизм (эх, вспомнил детство, магнитофоны, кассеты…)
Лентопротяжный механизм кассеты для протяжки напечатанных этикеток
Вставленная кассета в лентопротяжный механизм – фиксируется защелками
Примеры применения принтера BROTHER P-Touch PT-E110VP
Не смотря на то, что он позиционируется маркетологами как кабельный принтер для электриков, при помощи него можно печатать любые наклейки для чего угодно. Хоть на коробки для обуви в гардеробной!
Вот я пробую печатать наклейку на электрощиток:
Печать наклейки на желтой бумаге на электрощит
В результате:
Электрощит с наклейками для информации и безопасности
Можно выбрать много разных форматов текста, а перед печатью – предварительно посмотреть, что получится:
Набор текста на экране принтера – для нужд котельной
На экране отображается основная информация – выбран большой размер из трех возможных, печать обычной этикетки, все буквы заглавные, длина этикетки – 70 мм, фиксированная.
предварительный просмотр на экране принтера перед печатью этикетки
Вот, что получилось:
Напечатанная на принтере наклейка
Но в итоге я остановился на варианте с рамкой:
Наклейки на панели управления – около контроллера давления котла – Давление пара, Уставка давления
Обратите внимание – все остальные надписи на русском сделаны на принтере, на самоклейке, покрытой скотчем. Ручная кропотливая работа!
Наклейки для панели управления станка
Простейший станок для резки картонных заготовок.
Станок для обработки картонных заготовок – нуждается в переделке
Китайцы, конечно, постарались, но под наши нужды пришлось переделать всю схему управления.
Вот, что было:
Панель управления станка на китайском и английском
Такие перемены произошли после наклейки надписей:
Наклейки на панели управления, сделанные на принтере BROTHER P-Touch PT-E110VP
При Шаолинь переводить не стал – и так всё понятно)
Снаружи и внутри также наклеил нужных этикеток:
Этикетка для безопасности на индикаторе питания 380 В
Как всегда, фильтр без напоминания не чистится – поэтому наклейка очень в тему!
Наклейки на элементах электросхемы внутри:
Распечатанная этикетка наклеена на преобразователь частоты – и сразу всё понятно!
Наклейка на частотник – название и назначение
Наклейки на автоматы, согласно схеме – для быстрого ремонта и понимания работы схемы
Бирки на провода, распечатанные на кабельном принтере
Есть у нас такой шкафчик, для управления насосной станцией:
Шкаф управления – провода не подписаны, нужны бирки!
Схема:
Схема установки подачи воды в цех
Схема простейшая, однако, если в первый раз к ней подойти, понадобится время, чтобы разобраться, где какой провод. Поэтому бирки на провода жизненно необходимы!
В результате провода с наклейками (бирками) выглядят гораздо понятнее:
Провода с бирками, распечатанными на принтере BROTHER P-Touch
Бирки на проводах панели управления – так всё гораздо проще!
Напечатал пробную этикетку на трубу, маленьким размером шрифта на ленте 9 мм. Надо бы перепечатать покрупнее.
Наклейка на трубе подачи воды, напечатана на BROTHER P-Touch
Итоги
- Печатать на таком мобильном принтере быстро и просто.
- Для работы на таком принтере нужно иметь также линейку и ножницы.
- На Филиппинских островах теперь собирают не только бананы, но и портативные кабельные принтеры с русской клавиатурой!
Видео
Мой коллега Михаил тоже имеет в своем арсенале такой принтер, вот обзор от него:
Скачать инструкцию на BROTHER P-Touch PT-E110VP
Как и обещал, выкладываю инструкцию на кабельный принтер, там всё расписано подробнее.
• Инструкция к кабельному принтеру этикеток Brother pte110 / Мануал на русском к кабельному принтеру этикеток Brother pte110, pdf, 1.5 MB, скачан: 672 раз./
На этом пока всё, приглашаю к обсуждению в комментарии!
