Бензиновый генератор Fubag с автозапуском. Заливаем бензин в первый раз

Бензиновый генератор Fubag с автозапуском. Заливаем бензин в первый раз

В последнее время подключение генераторов к домашней сети стало очень популярной темой.

У меня на блоге есть уже несколько примеров подключения генераторов к домашней сети. Вот основная статья, в которой подробно рассмотрены принципы построения схемы АВР (Автоматического Ввода Резерва).

Данная статья примечательна тем, что здесь будет рассказано (и, как всегда, показано на фото) о подключении генератора с автозапуском и покупным блоком АВР. Этот вариант подключения – мягко говоря, не бюджетный, и по карману не каждому домовладельцу.

В данном примере рассмотрен реальный случай подключения моими руками бензинового генератора (электростанции) Fubag BS 6600 AES. Мощность генератора (долговременная) – 5,7 кВт, одна фаза, автозапуск. Генератор подключается через блок автоматики (система АВР) Fubag Smartmaster BS 6600.

Как всегда, в конце статьи можно будет скачать инструкции к генератору и блоку АВР, а также электрическую схему генератора.



Как работает система автозапуска генератора

Эту систему генератор+АВР можно по праву назвать Умной, так как она работает вообще без участия человека, полностью автоматически.

В отличие, например от генератора без автозапуска, подключаемого к дому через сделанный мной АВР. Вот пример такого подключения, инверторный генератор Elitech Big 2000.

Система работает так.

В случае, когда электроэнергия поступает с улицы, она проходит через АВР, и далее – на дом.

Если вдруг питание с улицы пропадает, АВР это сразу распознаёт, и запускает бензиновый двигатель генератора. Поскольку генератор с автозапуском, он сам запускает себя посредством стартера, который питается от встроенного аккумулятора. Далее, через несколько секунд, когда генератор прогреется и выйдет на рабочий режим, АВР переключает дом на питание от генератора. Обитателям дома придётся несколько секунд посидеть без света. Но важные вещи, такие, как котёл отопления, компьютерная и охранная техника, должны питаться через источники бесперебойного питания (ИБП), поэтому особых проблем быть не должно, если всё продумано.

Когда питание с улицы появляется, АВР автоматически подключает дом к улице, и глушит генератор.


СамЭлектрик.ру в социальных сетях:

Интересно? Хочешь знать больше? Вступай в группу ВК!
Вступай в Дзен

Подписывайтесь! Там тоже интересно!

Аккумулятор, встроенный в генератор с автозапуском, при первом пуске разряжен, и генератор приходится заряжать посредством ручного стартера, как в генераторе без системы автозапуска. После первого, ручного, запуска аккумулятор автоматически заряжается, и служит в дальнейшем для автоматического запуска. Аккумулятор каждый раз подзаряжается во время работы двигателя генератора, как это происходит в автомобиле.



 Схема подключения генератора с АВР

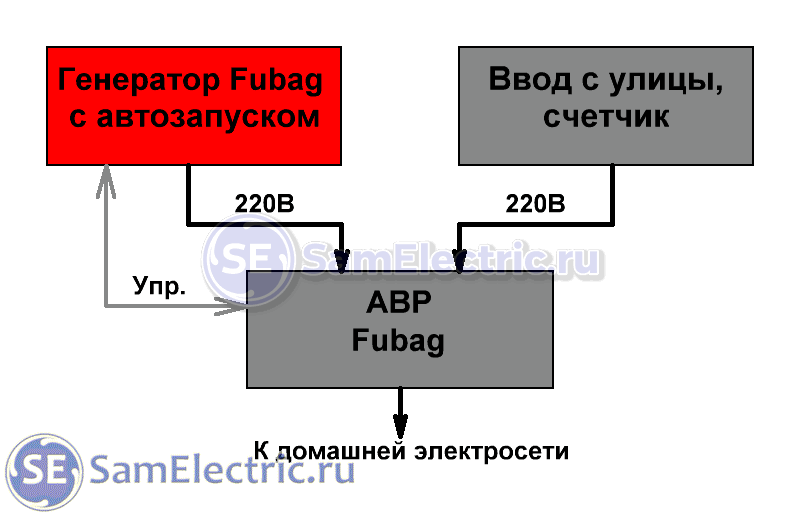

Ниже я привожу структурную схему подключения генератора Fubag с системой запуска через АВР к дому.

Схема АВР для генератора с системой запуска

Схема АВР для генератора с системой запуска

В принципе такую же схему я использовал для генераторов без автозапуска. Разница лишь в том, что если нет автозапуска (запуск генератора – ручной), то по кабелю управления от АВР приходит только сигнал на останов генератора. А здесь – ещё приходит сигнал на запуск.



Генератор Fubag BS 6600 AES

Начнем с установки генератора. Более подробно про генератор Fubag можно будет почитать в инструкции (в конце статьи), а я лишь приведу некоторые замечания и фото.

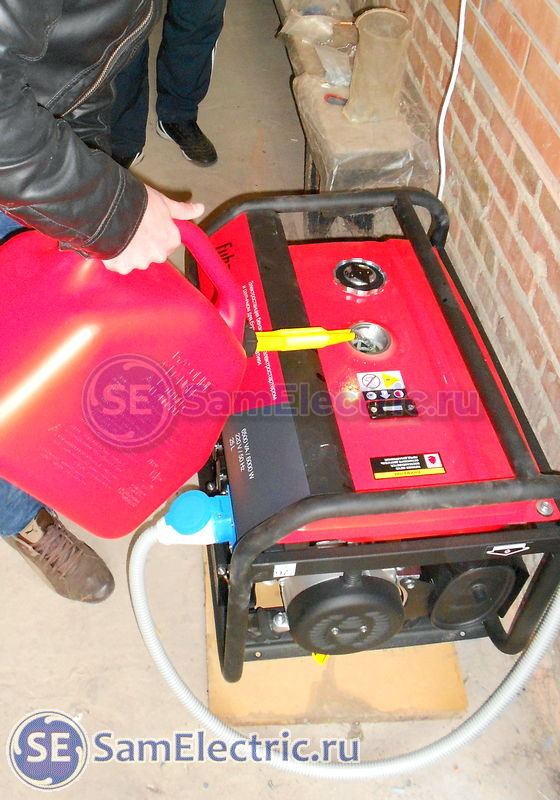

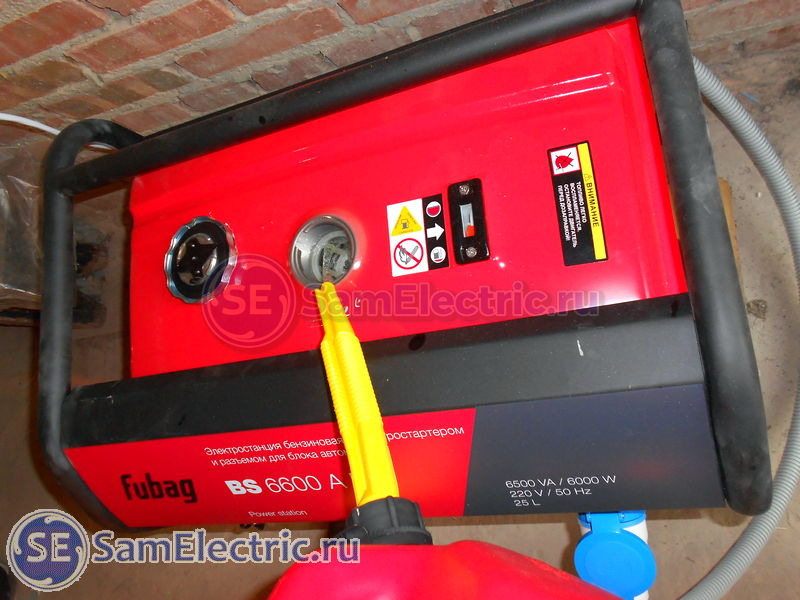

Для начала заливаем масло, затем бензин:

Заливаем бензин в генератор

Заливаем бензин в генератор

Затем, поскольку это в первый раз, дёргаем за ручку ручного стартера и заводим двигатель генератора. Ему надо дать поработать хотя бы час без нагрузки (подробнее – в инструкции), а я пока займусь описанием установки вводного электрощита со счетчиком и блока автоматики.



Ввод с улицы

Основной источник питания – это напряжение, подаваемое с улицы.

Генератор является аварийным резервом, когда например очередные террористы взорвут электрические опоры. Смайл не ставлю, мне обидно как электрику за крымчан. И не только как электрику.

Вот несколько фото с комментариями.

Ввод с улицы

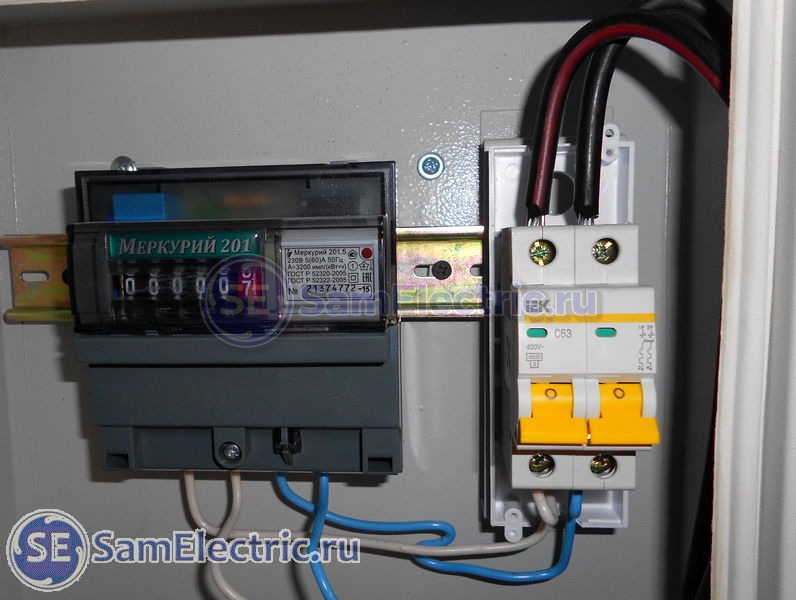

Ввод с улицы через вводной рубильник и счетчик

Тут всё понятно. По подключению счетчика у меня много статей, вот например. Автомат в данном случае можно было бы поставить и поменьше – например, 50 Ампер. Провод СИП подключен на фото неправильно (подключал колхозный электрик). Как правильно и неправильно подключать СИП, читайте другую статью.

Кстати, про выбор автоматических выключателей – рекомендую статью. И ещё эту, на конкретном примере электрощита в квартире.

Вот как выглядит весь вводной электрощиток:

Электрощиток с вводом из города, счетчиком, и выводом на дом

Электрощиток с вводом из города, счетчиком, и выводом на дом

Щиток этот не только вводной. В нём также установлен автомат, через который идёт питание с АВР к сети дома (слева внизу, к нему на фото провода пока не подключены).

Кстати, схема была бы проще, если бы генератор и АВР мы подключили ДО счетчика. Но тогда бы счетчик считал и электроэнегию, вырабатываемую генератором. И весь генератор пришлось бы пломбировать)



АВР Fubag Smartmaster BS 6600

Для управления генератором используется АВР (автоматический переключатель, автоматический ввод резерва) заводского изготовления Fubag Smartmaster BS 6600. Вот внешний вид его передней панели:

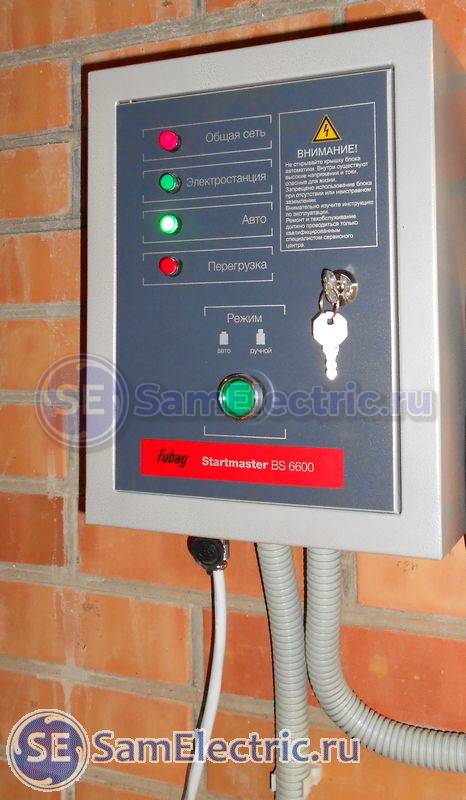

АВР Fubag Smartmaster BS 6600

Блок АВР Fubag Smartmaster BS 6600

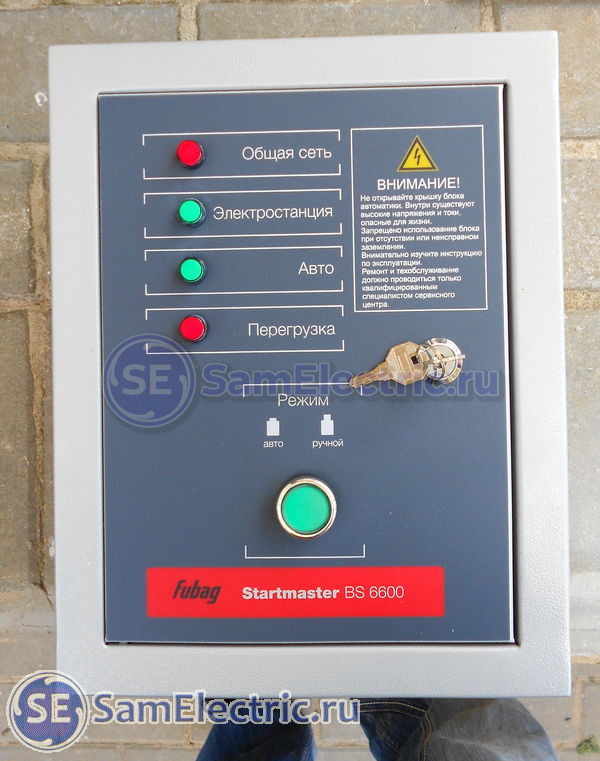

На передней панели есть 4 индикатора, а кнопка переключения режимов работы – Ручной/Авто.

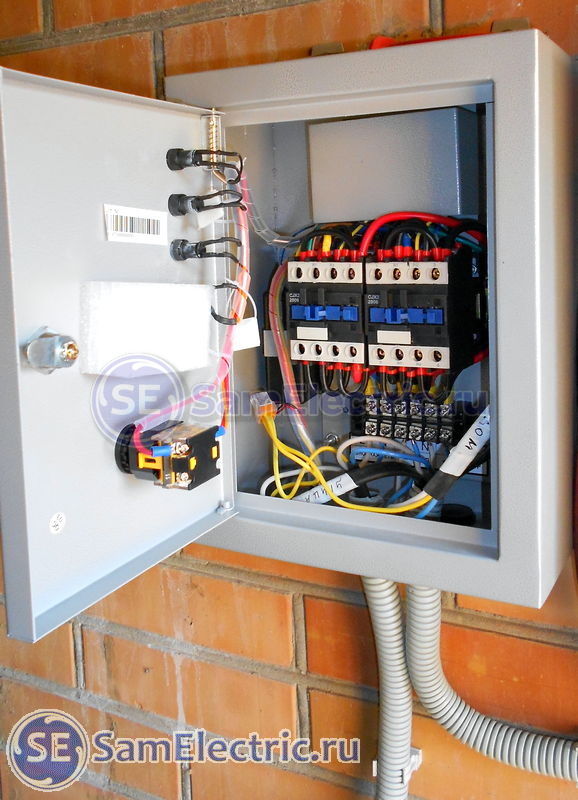

Откроем крышку:

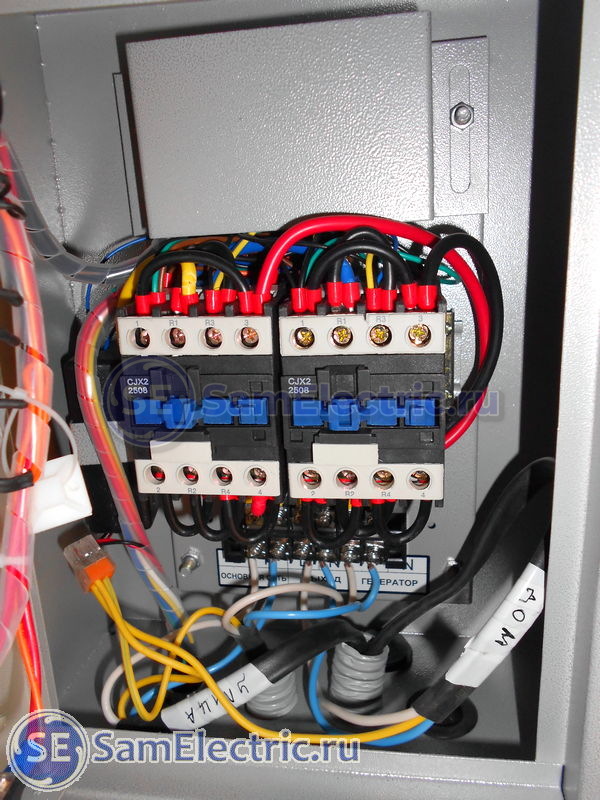

Устройство АВР для генератора Fubag

Устройство АВР для генератора Fubag

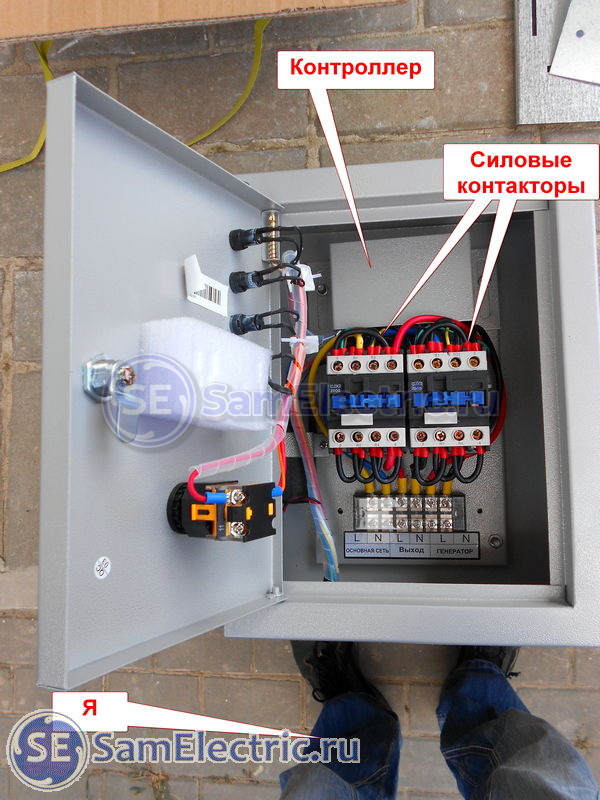

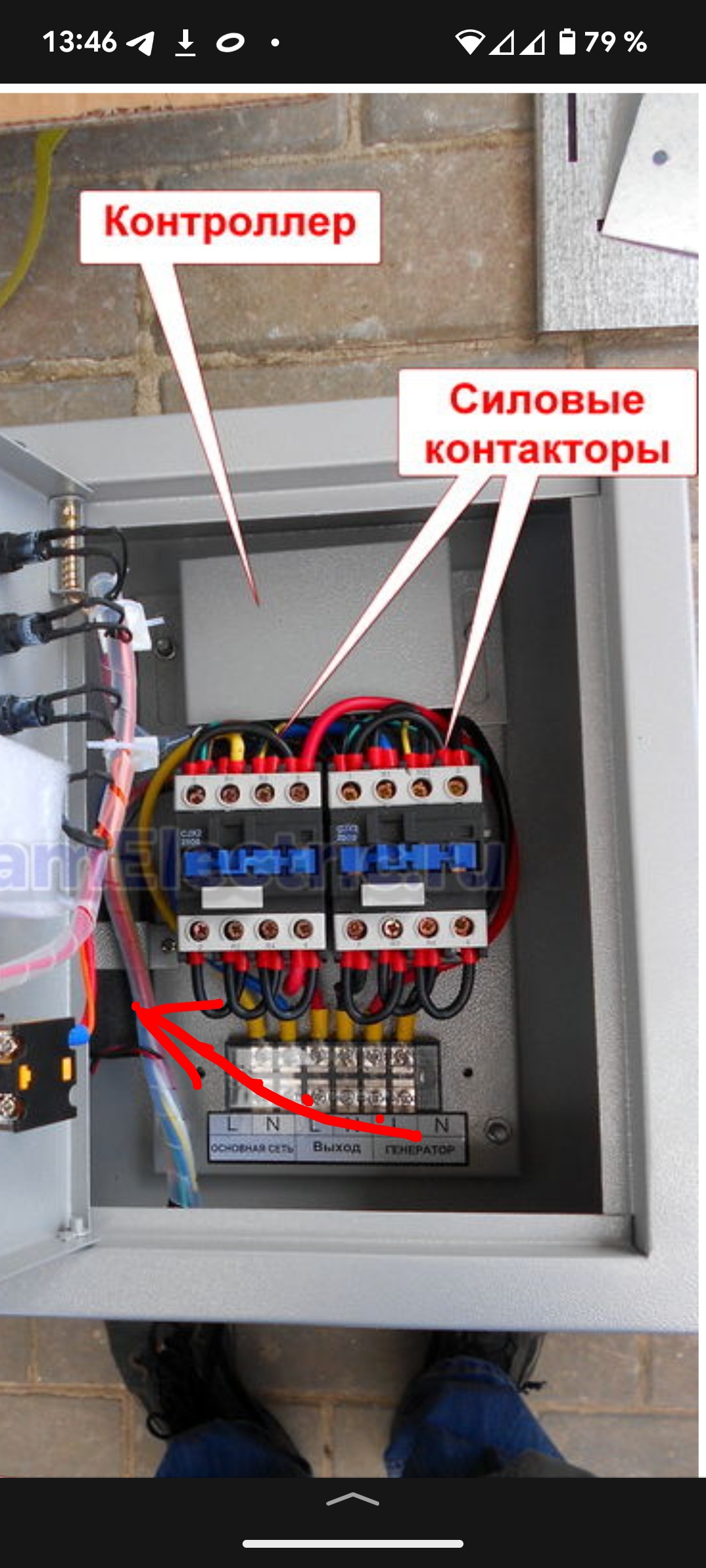

Заправляет всем контроллер, он закрыт металлической пластиной. Силовые контакторы подключают нужный источник напряжения (генератор / улица) к дому.

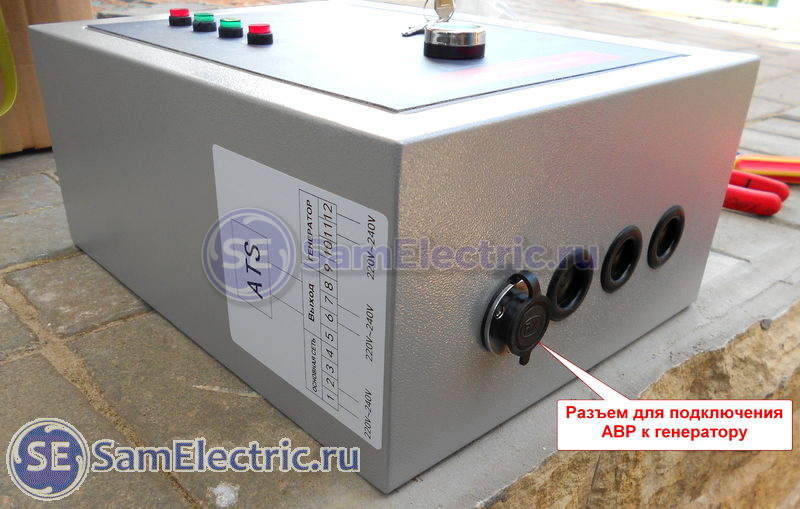

На следующем фото – разъем для подключения кабеля управления генератором, сальники для силовых кабелей, и схема подключения на корпусе, которая только сбивает с толку, как это было со схемой на реле напряжения Барьер.

АВР для генератора Fubag. Вид сбоку

АВР для генератора Fubag. Вид сбоку

АВР написано по английски – ATS, что означает Automatic transfer switch – автоматический проходной переключатель.



Подключаем блок автоматики АВР

Подключение блока автоматического включения резерва (блока автоматики) производим по схеме, приведённой в начале статьи.

Подключение АВР к вводному щитку и генератору

Подключение АВР к вводному щитку и генератору

Вот подключения к клеммам покрупнее:

Подключение АВР к вводному щитку и генератору

Подключение АВР к вводному щитку и генератору

По правой гофре идут два кабеля – от уличного ввода (“УЛИЦА”) и с выхода АВР на электросеть дома (“ДОМ”).

По левой – кабель от генератора.

Фото установленного, закрепленного на стене блока автоматики Fubag:

Блок автоматики бензиновой электростанции Fubag установлен.

Блок автоматики бензиновой электростанции Fubag установлен.

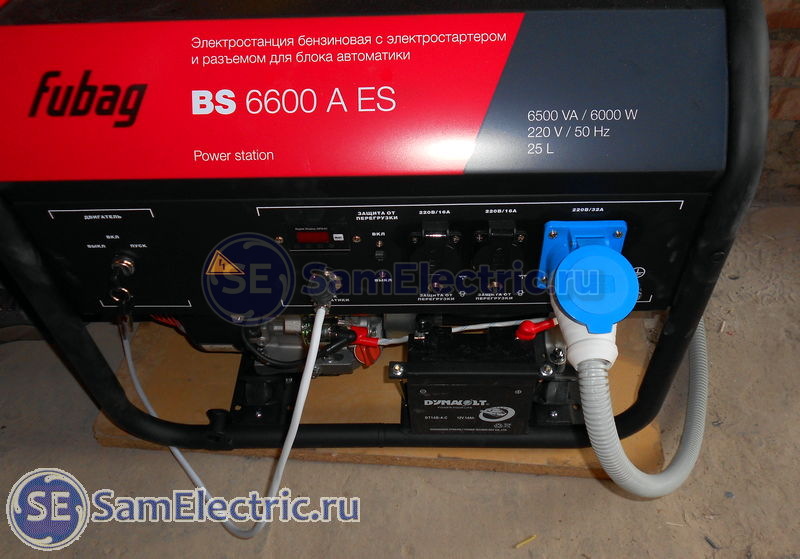

Теперь – вид передней панели генератора, с подключениями:

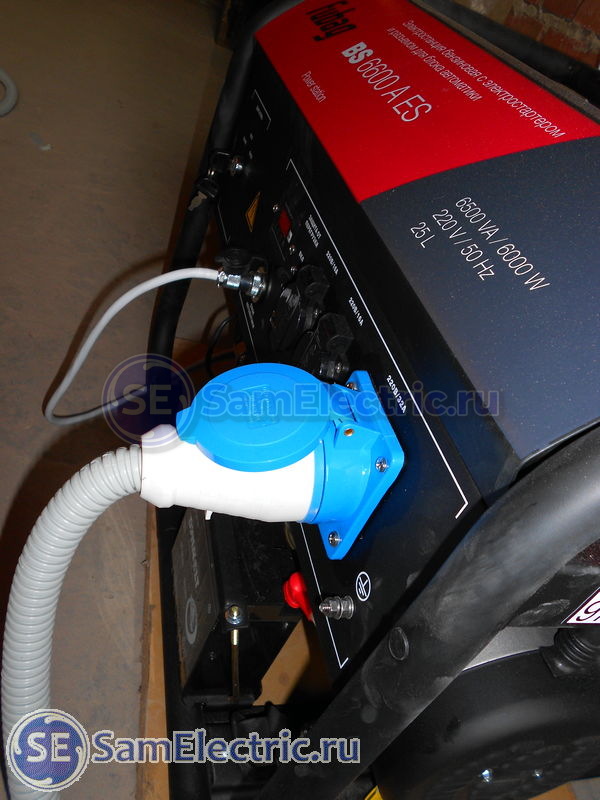

Подключения к генератору: вход управления от АВР и силовой выход 220В

Подключения к генератору: вход управления от АВР и силовой выход 220В

Вот приборная панель генератора покрупнее:

Подключения к генератору: вход управления от АВР и силовой выход 220В

Подключения к генератору: вход управления от АВР и силовой выход 220В

Кабель для подключения управления с блока автоматики шёл в комплекте, его длина – около 5 м. Силовой разъём я покупал.

Дополнительно ещё имеются две розетки 220В под стандартную вилку с заземлением, в них можно включить любой прибор или удлинитель в месте установки генератора. Эти выходы работают независимо от АВР.



 Проверка работы

Вот и всё, можно проверять. Отключаем дом, чтобы не тревожить потребителей. Отключаем вводной автомат с улицы. Некоторое время ничего не происходит (АВР умный, знает, что иногда отключения бывают 1-2 секунды, и на них реагировать не стоит). Потом запускается генератор, и ещё через несколько секунд включается пускатель блока автоматики, через который мощность генератора поступает на дом.

Включаем вводной автомат улицы. Генератор выключается, домашняя электросеть подключается на питание с улицы.

Нажимаем кнопку Руч/Авт, так, чтобы она была “отжата”. Генератор запускается, АВР переключает дом на питание от генератора. При этом генератор работает независимо от того, есть напряжение на уличной линии, или нет.

Переводим переключатель в положение “Авто”, генератор останавливается, если уличное напряжение есть. Или продолжает работать, если напряжение с улицы не поступает.

Работа сделана. Теперь хозяин может спокойно ехать в командировку, а его семья без света точно не останется.



Ещё фото по устройству генератора Fubag

Напоследок – несколько фото внутреннего устройства генератора Fubag:

датчик уровня масла

датчик уровня масла

замок зажигания и его разъем

замок зажигания и его разъем

модуль индикации и управления

модуль индикации и управления

осциллограмма от электронного прерывателя

осциллограмма от электронного прерывателя

реле запуска стартера от внешнего блока

реле запуска стартера от внешнего блока

реле стартера

реле стартера

реле управления клапаном карбюратора

реле управления клапаном карбюратора

соленойд заслонки

соленоид заслонки

эл.магн. клапан карбюратора

электромагнитный клапан карбюратора

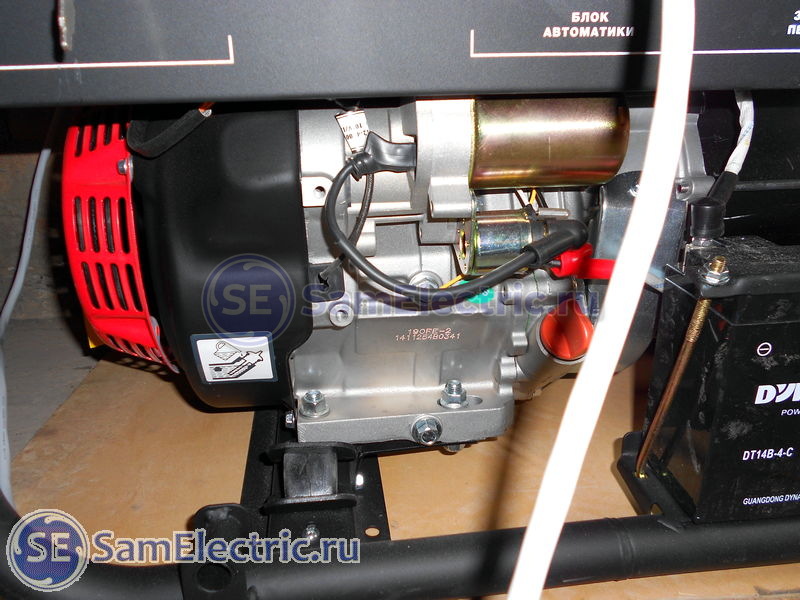

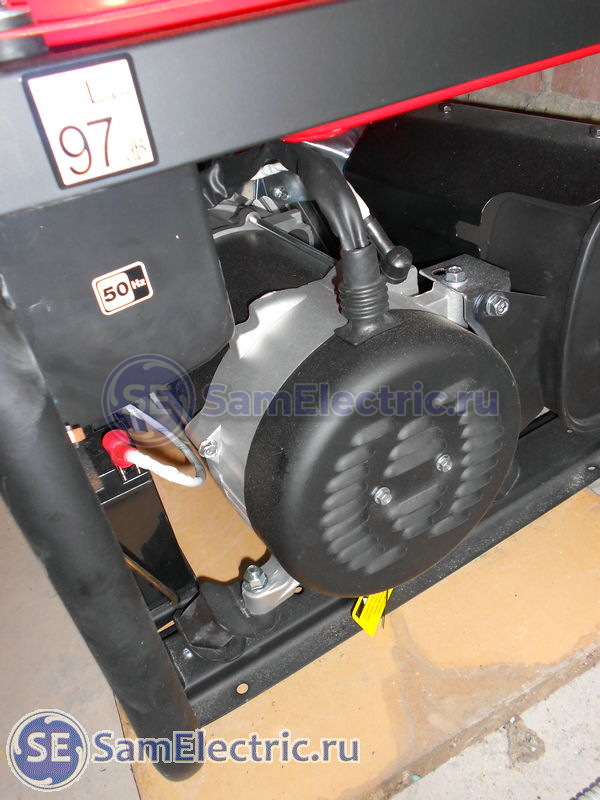

Слева - ручной стартер, в центре - бензиновый двигатель электростанции

Слева – ручной стартер, в центре – бензиновый двигатель электростанции

Электрический стартер для автозапуска

Электрический стартер для автозапуска

Подключенный генератор

Подключенный генератор



Скачать инструкции к генератору

Руководство по эксплуатации бензиновой электростанции (генератора) Fubag / Fubag BS 5500 AES, BS 6600 AES инструкция на английском и русском языках., pdf, 6.77 MB, скачан: 2028 раз./
Fubag STARTMASTER BS 6600, STARTMASTER BS 6600 D / Автоматический переключатель (Automatic transfer switch) Fubag STARTMASTER BS 6600, STARTMASTER BS 6600 D. Инструкция по эксплуатации на русском., pdf, 114.3 kB, скачан: 2779 раз./

Небольшой pdf файл про АВР от EKF:

АВР EKF / АВР - что и как, теория и практика, pdf, 2.98 MB, скачан: 2674 раз./



Разъем для подключения генератора. Схема и распиновка

Обновление от 30.08.2017. Сегодня читатель Юрий прислал ценную информацию – распиновку (назначение выводов) для подключения проводов, которые связывают блок АВР и генератор.

Публикую:

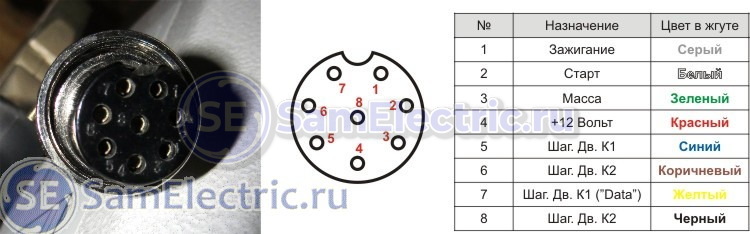

Разъем и название проводов для подключения генератора к АВР

Разъем и название проводов для подключения генератора к АВР

Спасибо!

Другая цветовая маркировка проводов и распиновка разъема автоматики Фубаг, прислал читатель, см.комментарии 23 февраля 2024г:

Цвета проводов разъема Фубаг

Цвета проводов разъема Фубаг, один из вариантов



Схема генератора Фубаг

Обновление от 1 марта 2018 г.

Читатель Александр прислал ценную информацию, а именно – схему генератора Fubag BS 8500A ES. Ему посчастливилось раздобыть схему в сервисном центре, а потом он сам её старательно перерисовал. Вот эта схема:

Схема электрическая генератора Fubag BS 8500

Схема электрическая генератора Fubag BS 8500

Что добавил Александр, в дополнение:

Привет Александр!
Высылаю схему fubag из сервисного центра. До этого в Splan 7.0 рисовал сам (BS 8500A ES.spl7) по проводам без разборки альтератора (циколевка разъемов была определена по своему).
Есть одно но – в схеме сервисмена соленоид подсоса выведен на разъем АВР, а в моем генераторе (может такая модель попалась :() соленоид запараллелен на цепь стартера – охрененный китайский маразм.

В качестве блока АВР использую разработку Рыбкина (http://резерв2.рф/), но в предпоследней версии для генератора с управлением воздушной заслонкой от соленоида есть свои баги, потребовавшие переделки платы подсоса, короче если интересно расскажу подробней.

Читатель Георгий, (см. комментарии от 11 марта 2018 г.) прислал свой вариант схемы.

Его можно посмотреть ниже, а также скачать в исходном качестве.

Схема бензинового Fubag Splan - Георгий 12 мар 2018

Схема бензинового Fubag – Георгий 12 мар 2018



Обновление по схемам от 10 августа 2018 г.

Читатель Иван прислал ещё схемы на генератор Фубаг:

АВР Фубаг - схема

АВР Фубаг – схема электрическая

ЭЛЕКТРОСХЕМА генератора BS6600AES1

ЭЛЕКТРОСХЕМА генератора BS6600AES1

Спасибо!



Дизель FUBAG DS 7000 DA ES с АВР Startmaster DS 25000 не хочет выключаться!

Ещё вопрос от читателя.

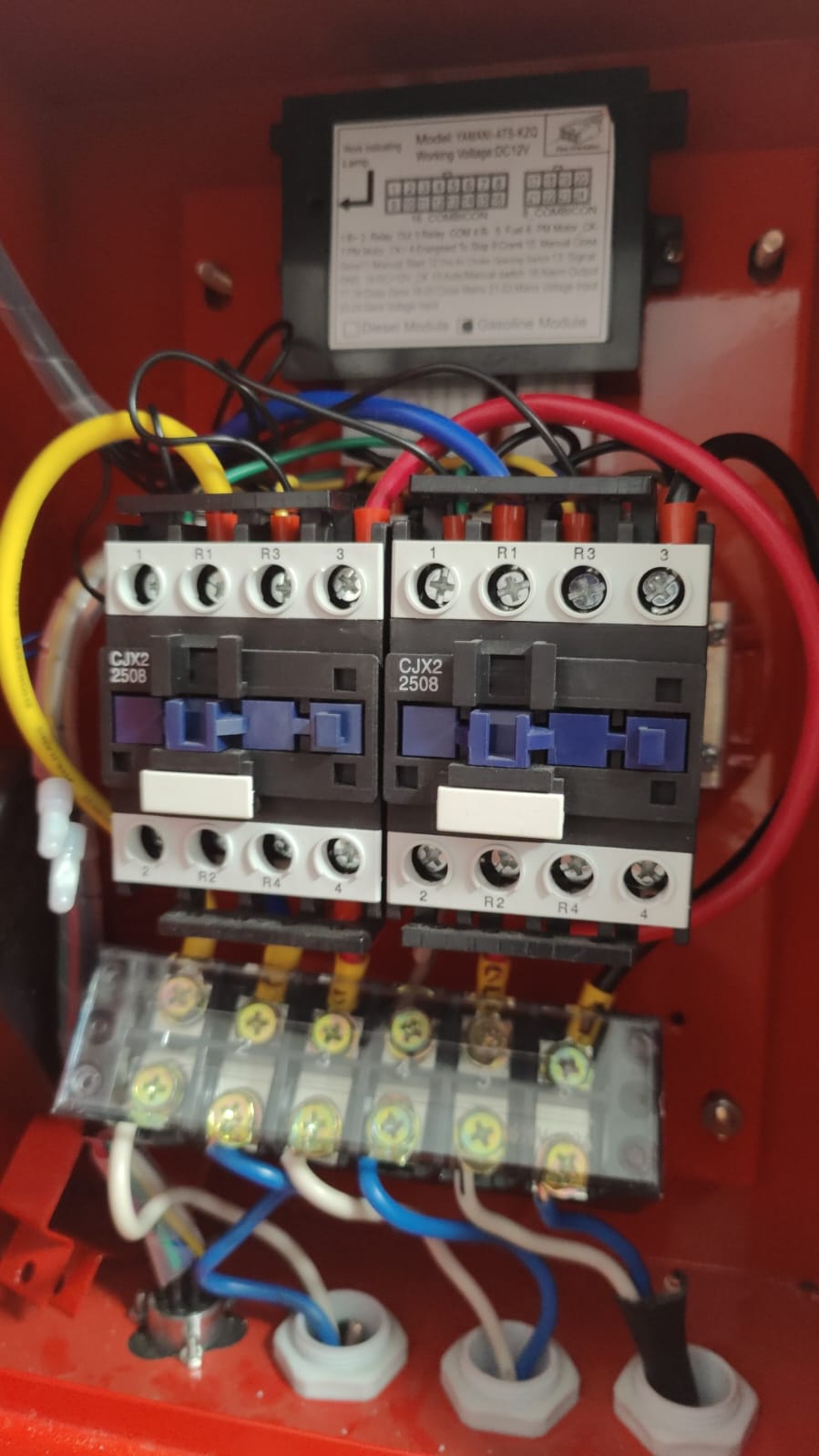

Добрый день, подскажите Дизель FUBAG DS 7000 DA ES, поставил АВР Startmaster DS 25000 все работает нормально при пропадании питания заводится, подключается к нагрузке. А вот выключаться не хочет, на АВР загорается ошибка. Может подскажите в чем может быть проблема?

Присланные фото:

АВР Фубаг

АВР Фубаг DS25000 панель управления

Генератор Фубаг

Генератор Фубаг DS 7000 дизель

У меня только одна мысль – возможно, нужно проверить все соединения и контакты внутри АВР.

Кто что скажет?



Схема трехфазного АВР Fubag

Читатель подписчик группы СамЭлектрик.ру в ВК прислал схему подключений внутри АВР для трехфазного генератора.

Схема АВР Фубаг

3ф АВР Fubag

Слова читателя:
Перерисовал с блока.
Она мне потребовалась потому что мы его разобрали сначала, хотели начинку изменить
После замены что то пошло не так, и восстанавливали работу на исходных компонентах
Это схема до того как в него влезли:
Схема

Схема проводов внутри Fubag АВР

Черные провода, которые идут от кнопки и от диодов, спаяны с проводками от малого разъема. Там не ошибиться.

Так сейчас собран, и с этого перерисовал:

АВР Фубаг

АВР Фубаг на 3 фазы схема собрана



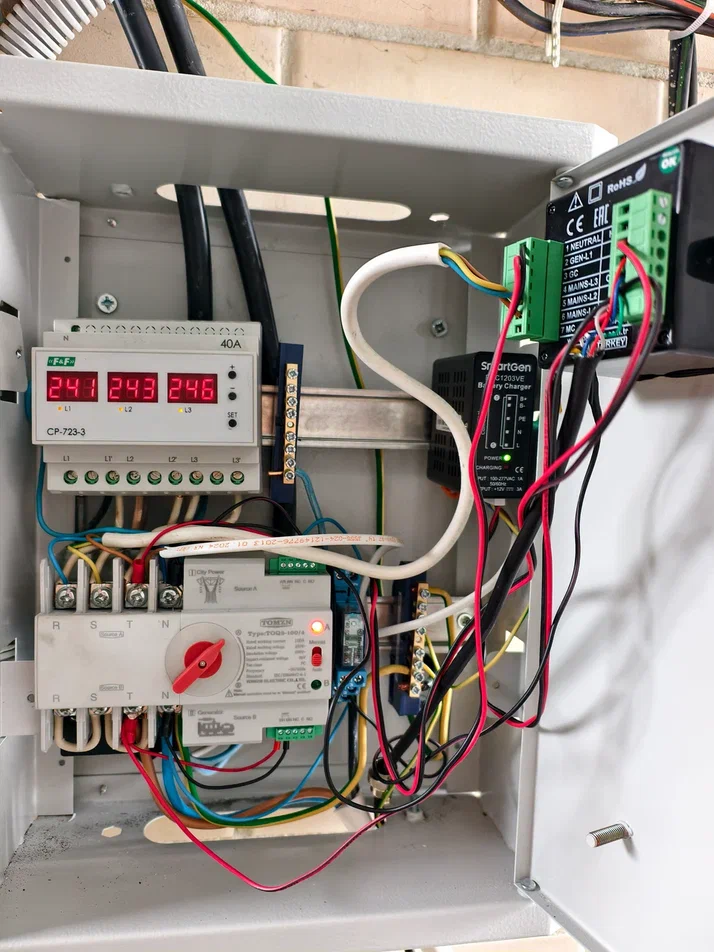

АВР 3 фазы

АВР 3 фазы другой вид

АВР клеммы

АВР Fubag трехфазный – клеммы для подключения силовой части

Все протестировали, работает как надо. От генератора напряжения стабильнее, чем от внешней сети.

Спасибо!



Скачать все схемы генератора Фубаг

Схемы на генератор (в нескольких вариантах) можно скачать прямо отсюда:

Схемы на генератор / Схемы на генератор Fubag, подключение и внутренняя схема (в нескольких вариантах). Спасибо всем приславшим!, zip, 842.67 kB, скачан: 5298 раз./



В заключение ещё раз хочу добавить: оставляйте свои отзывы по Fubag в комментариях.

Сервисмены, заинтересованные в продвижении Fubag, отзовитесь! Важна техподдержка ваших клиентов!



Понравилось? Поставьте оценку, и почитайте другие статьи блога!
Звёзд: 1Звёзд: 2Звёзд: 3Звёзд: 4Звёзд: 5
(26 оценок, среднее: 4,69 из 5)
