Жидкая изолента — когда она выручает. Честный обзор и тесты

Представьте: вы обнаружили повреждение изоляции в узком месте — и понимаете, что обычной изолентой туда просто не подлезть. Или паяете место, которое невозможно изолировать термоусадкой. Знакомая боль?

Не спешите говорить «нет!» Может, вы просто не попадали в такие ситуации?

Именно для таких случаев придумана жидкая изолента — полимерный герметик, который застывает в эластичную диэлектрическую плёнку, проникая в любые щели. Конечно, жидкая изолента классическую синюю изоленту заменит не везде. Поэтому давайте будем реалистами, и проведём тесты жидкой изоленты в разных применениях.

Но давайте сначала критически рассмотрим все «за» и «против» и сравним жидкую изоленту с классическими методами изоляции.

Но сначала —

Несколько фактов о жидкой изоленте

• Этот материал называют также жидким диэлектриком или жидкой изоляцией.
• Есть два основных способа нанесения жидкой изоленты: кисточкой (обычно входит в комплект) и погружением.
• Высыхание жидкой изоленты проходит в 3 этапа:

1. 3…5 минут — на отлип, можно наносить 2-й слой;
2. 15 минут — изделием можно пользоваться;
3. 24 часа — полимер набирает максимальную прочность.

Чтобы уменьшить время высыхания, можно использовать фен (строительный или для термоусадки). Только не переусердствуйте — при сушке желательно не превышать температуру 100°С, иначе полимеризация может пойти не по плану.

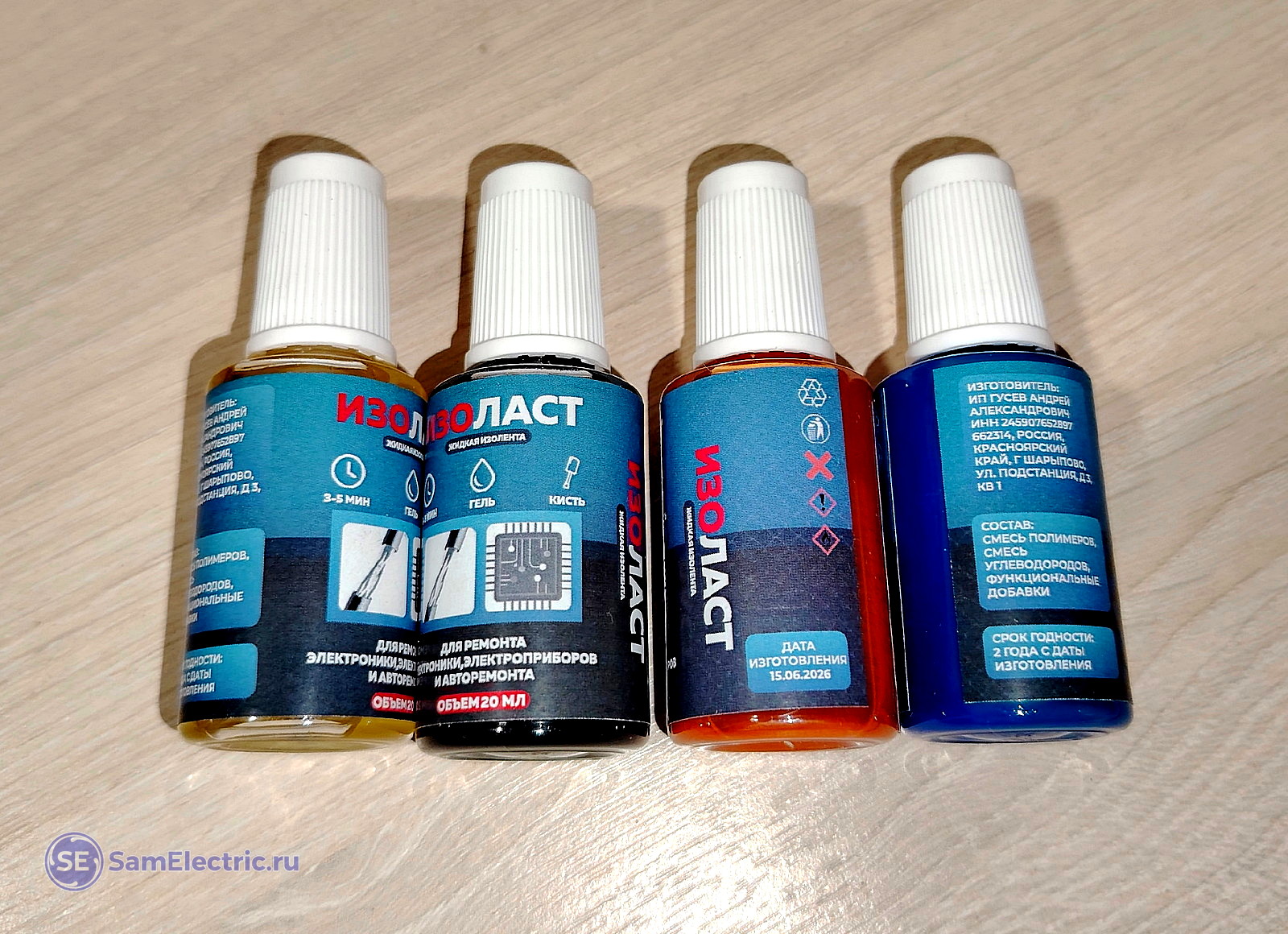

Далее для примера рассмотрим жидкую изоленту Изоласт.

Плюсы жидкой изоленты

Можно, я не буду тут шутить про синюю изоленту? На самом деле, она справляется далеко не всегда.

Достоинства жидкой изоленты легко увидеть, рассмотрев её применение в конкретных ситуациях. Сравнение будем проводить с двумя «конкурентами» — обычной ПВХ изолентой и термоусадкой.

Повреждение или отсутствие изоляции

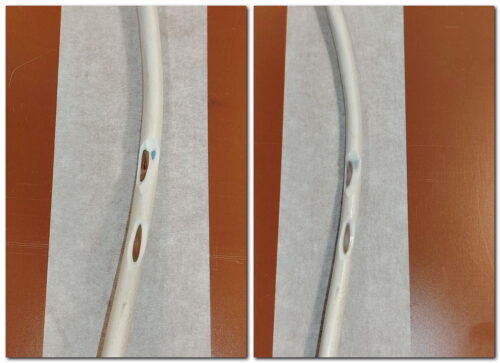

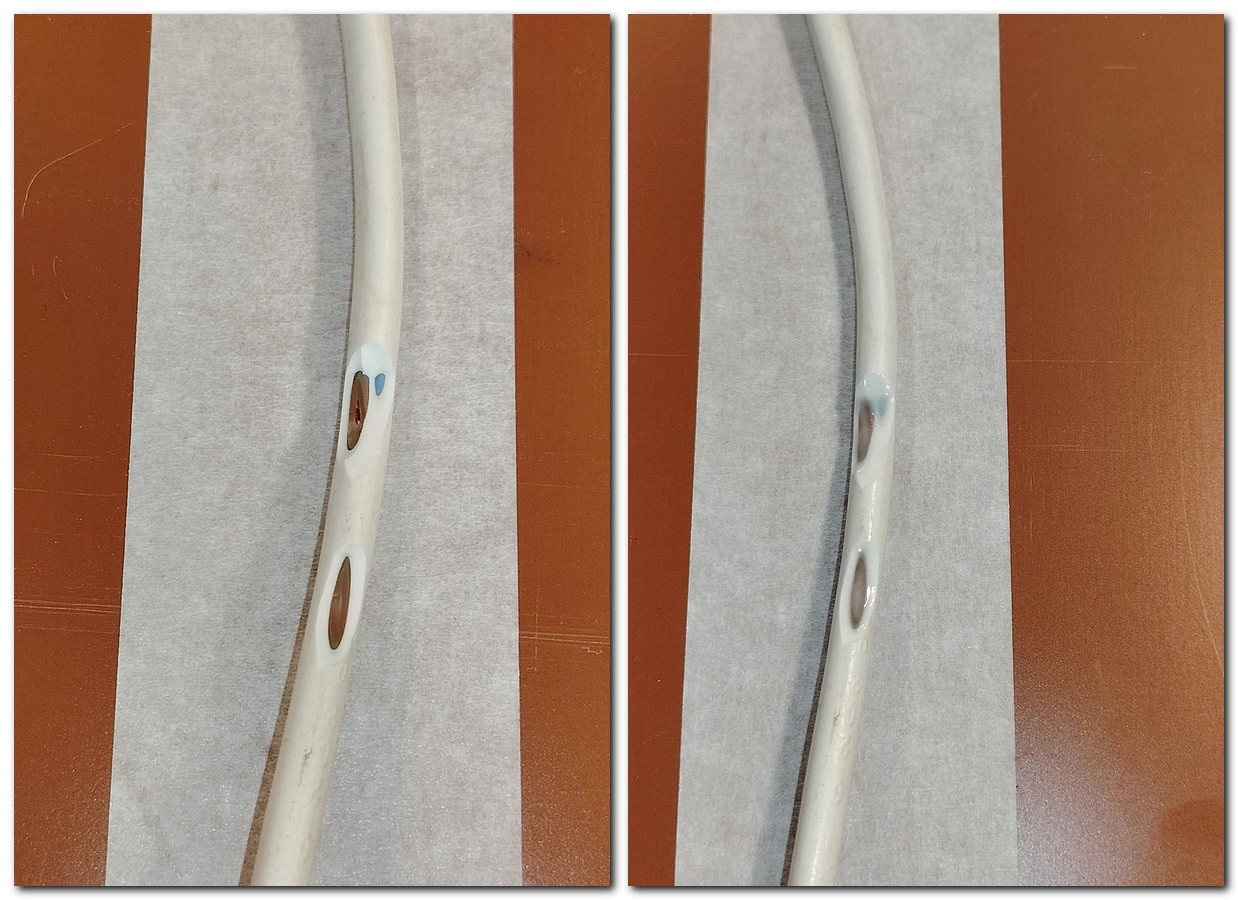

Посмотрите, как можно отремонтировать изоляцию провода типа ПВС:

Такой ремонт приемлем, когда главное — изоляция и защита от поражения электрическим током.

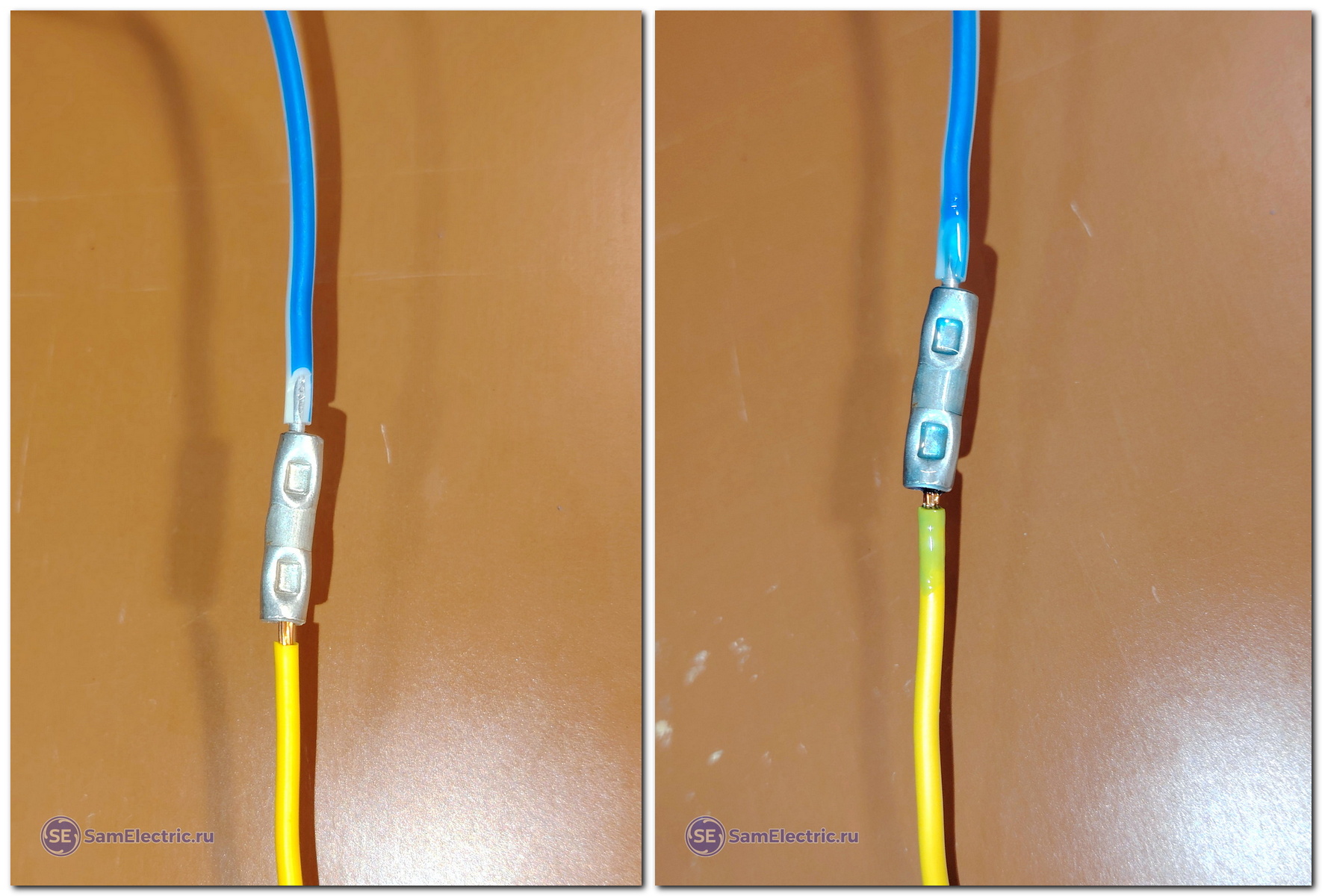

Похожий случай — изоляция гильзы, которая соединяет два провода:

Конечно, в обоих примерах вторым слоем можно использовать термоусадку или изоленту, если это возможно и приемлемо.

Работа под напряжением

Я не рекомендую работать под напряжением, но ситуации бывают разные. Например, нужно заизолировать жилу, которую нельзя отсоединить и/или обесточить. Изоляция обычной изолентой в обычном случае — ювелирная и опасная работа. Использование жидкой изоленты — одно удовольствие))) Но будьте внимательны! Дочитайте статью до конца, я планирую провести тест сопротивления изоленты в жидком состоянии. И нанесение изоленты на промежуток с разницей потенциалов 230В.

Сложная форма

Жидкая изолента идеальна там, где нужно защитить, например, провода, припаянные к печатной плате. Защита будет не только в электрическом смысле. Важно, что провода будут защищены от перегиба и обрыва — это большой плюс к надёжности устройства.

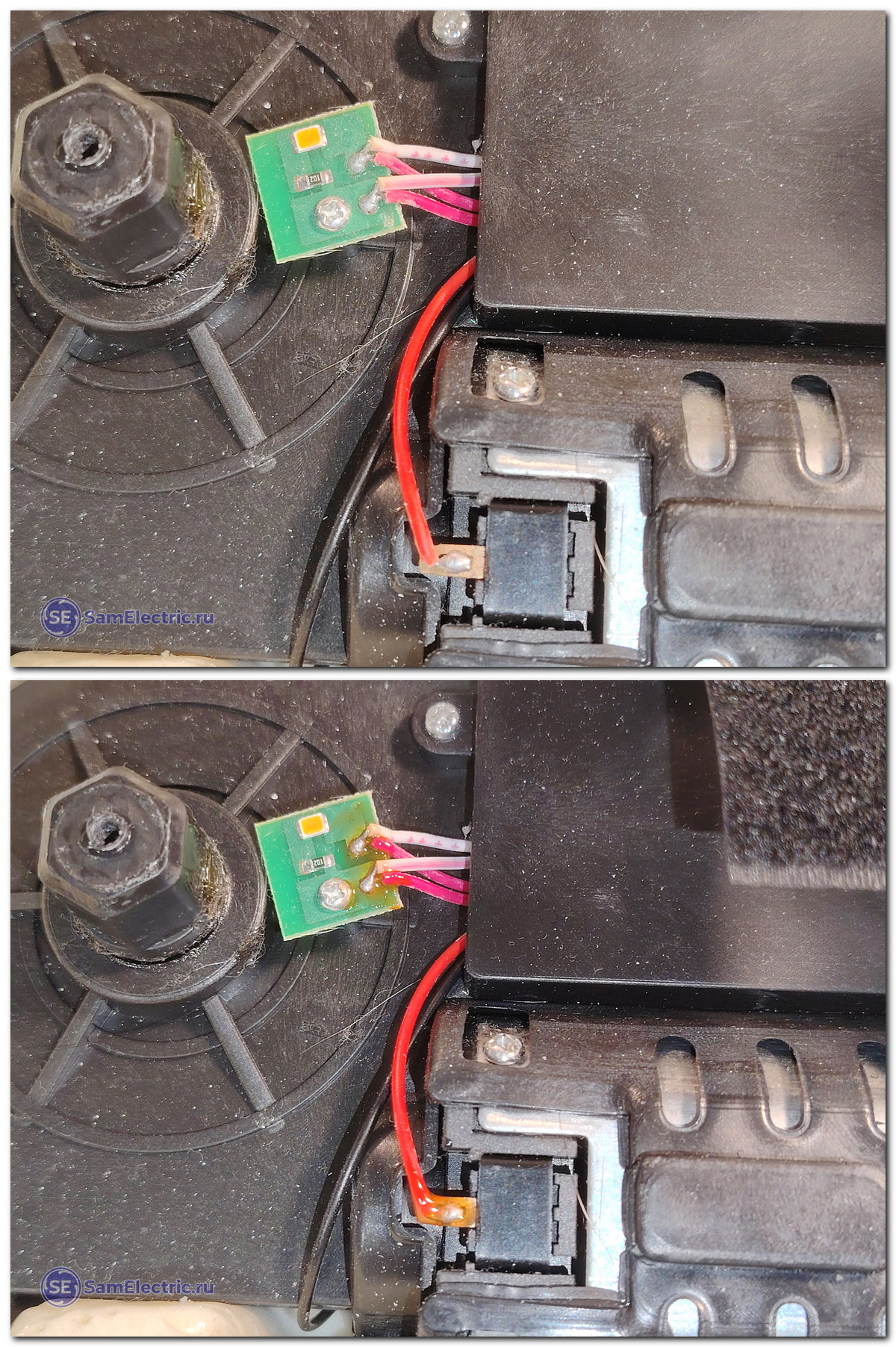

Вот пример. Провода, припаянные к печатной плате и к двигателю массажёра. Постоянная тряска теперь не страшна.

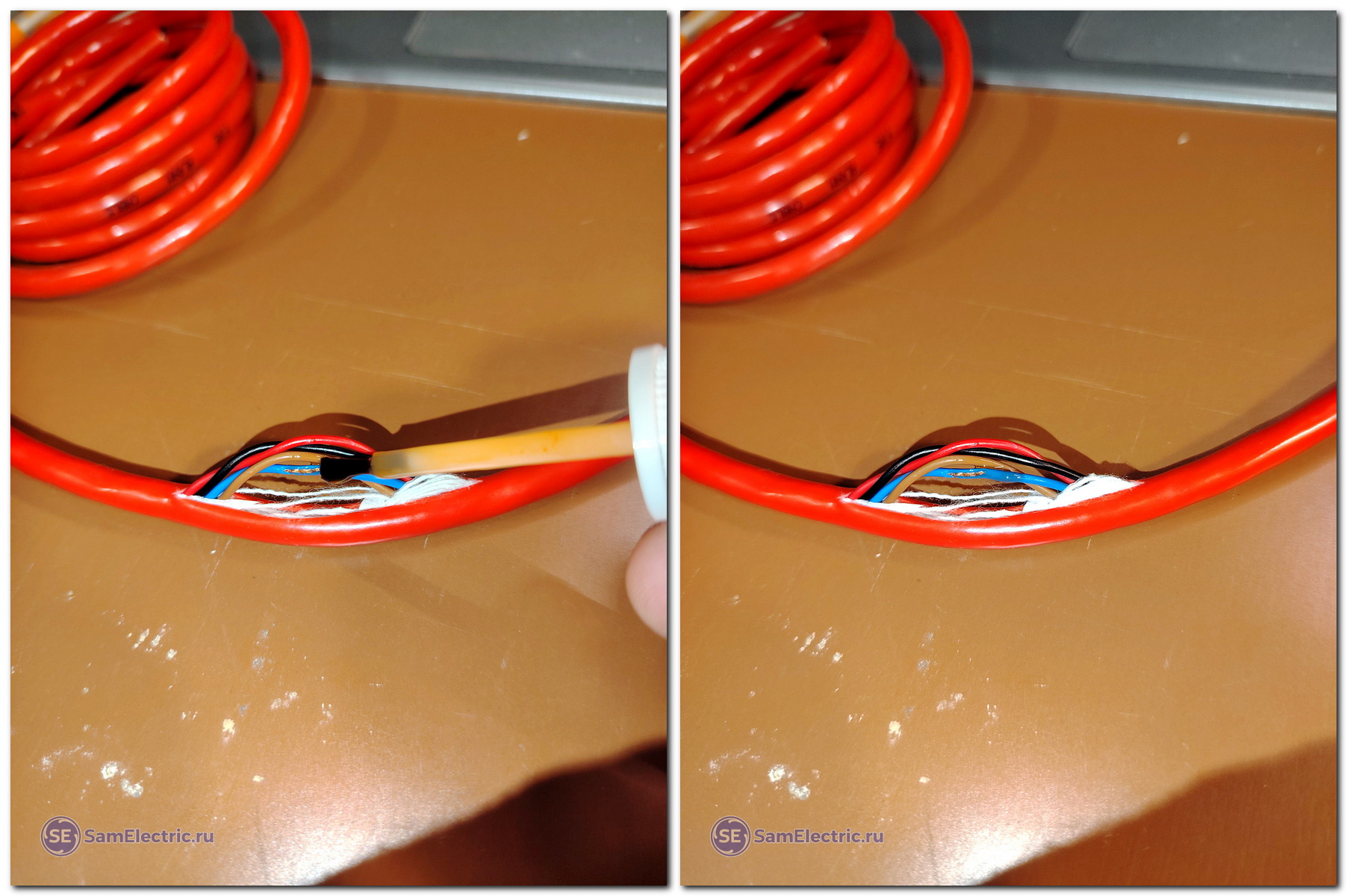

Сюда можно отнести любые соединения неправильной формы — например, в автоэлектрике, когда от точки соединения провода расходятся в три стороны. Термоусадка отпадает сразу, а изолента не работает в условиях сильных загрязнений и вибрации.

Труднодоступные места

Жидкая изолента идеальна в малодоступных и загрязненных местах. Провод в такой изоляции будет максимально эластичным, а сам слой изоляции будет занимать минимальное пространство. Например — когда тонкие проводки подходят к датчику.

Изоляция термоусадкой будет громоздким и требует обязательного разрыва, а изолента будет тут выглядеть максимально по-колхозному.

Герметизация

Иногда бывает принципиально важно защитить от влияния влаги места соединений. С термоусадкой это сделать сложно (разве только с клеевым слоем), с изолентой — невозможно.

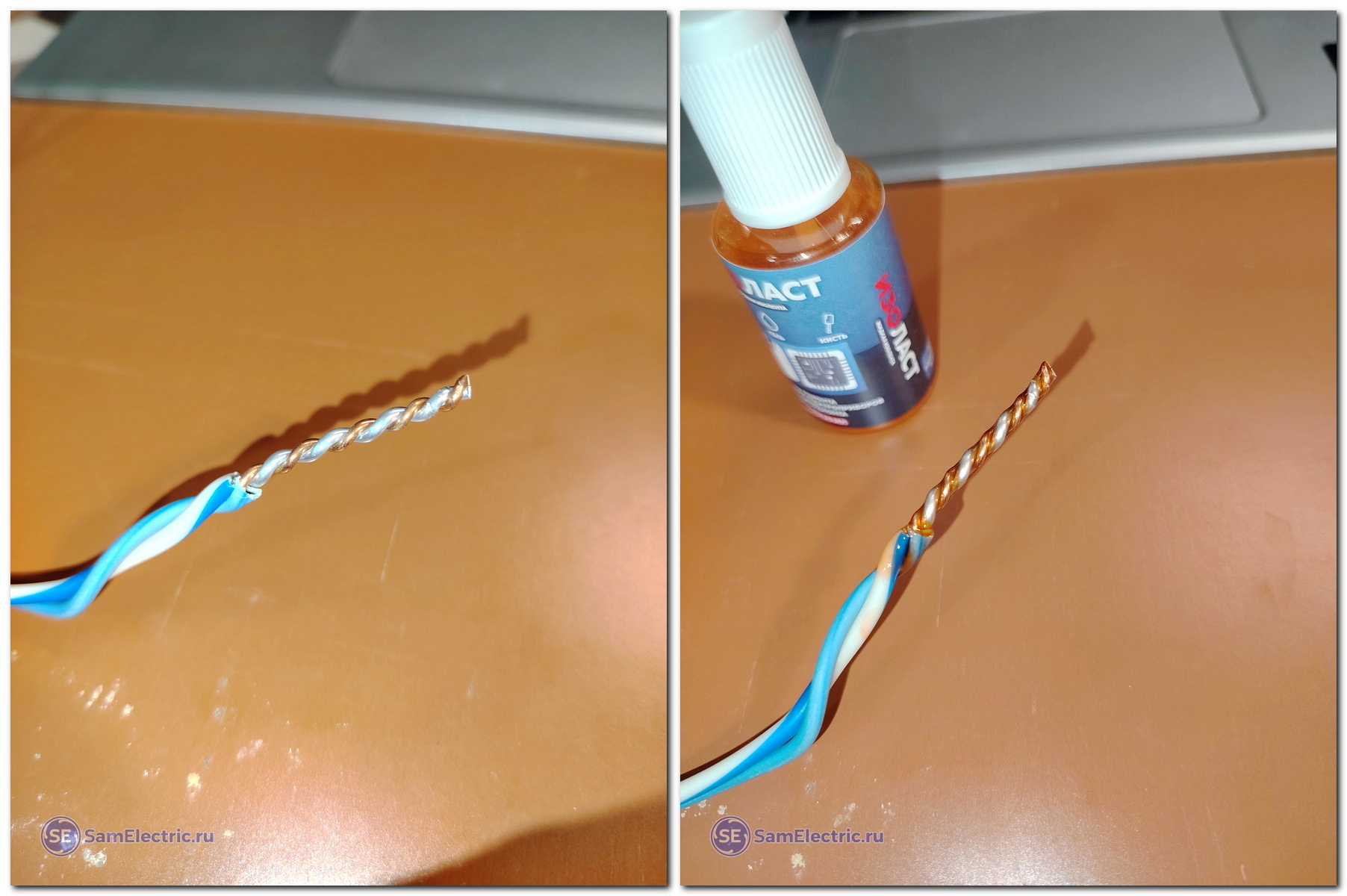

Тут можно вспомнить про соединение меди и алюминия. Как известно, его долговечность критически зависит от наличия влаги. С применением жидкой изоленты в качестве герметика проблема сводится на нет — ведь образование гальванопары без наличия влаги невозможно.

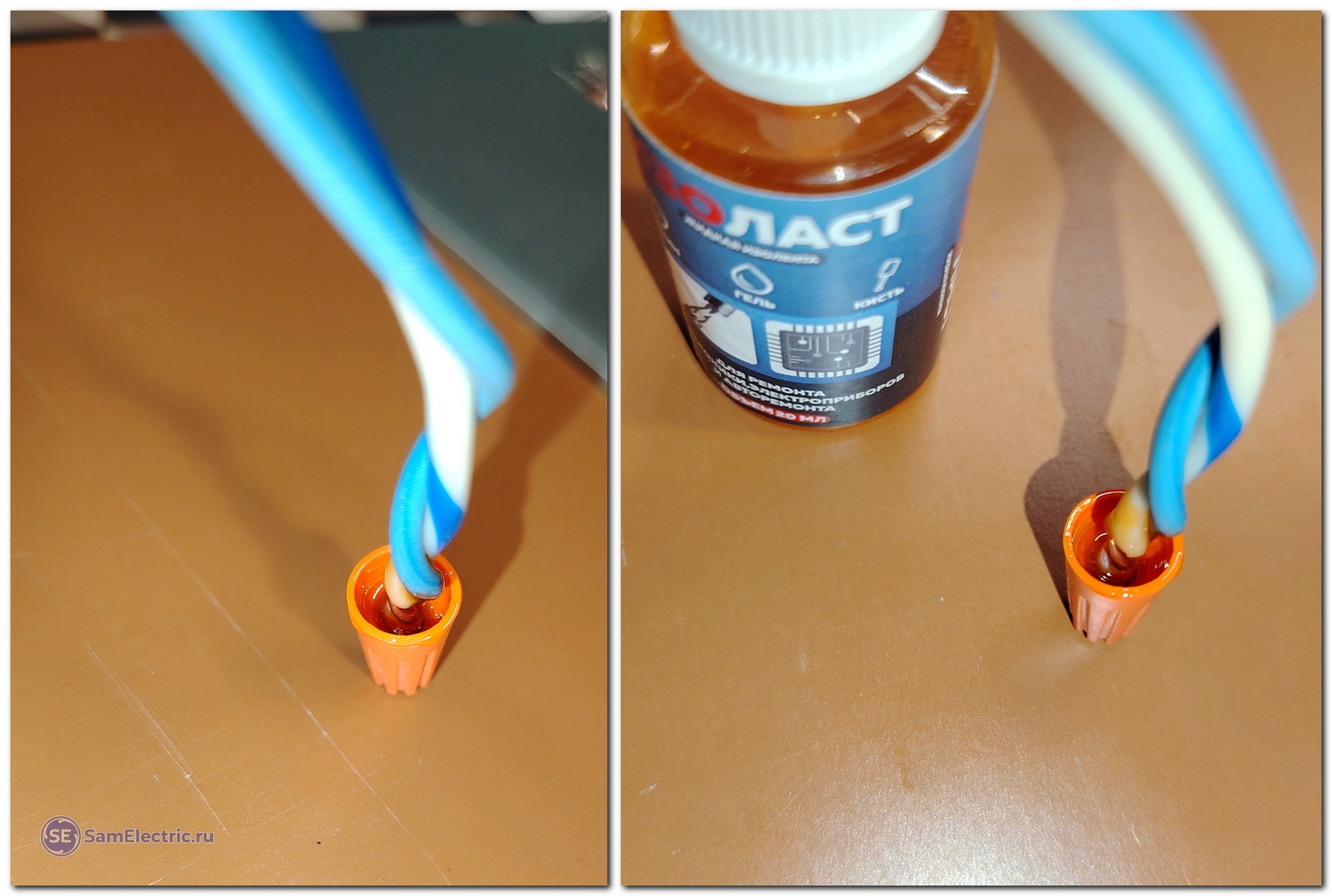

Лучше всего для таких соединений использовать клеммы, которые защищают соединение механически. Например — клеммы СИЗ.

Теперь главное — помнить, что нужно не только правильно сделать соединение, но и выбрать правильный номинал защитного автомата. Например, в данном случае (АВВГ 2,5 мм2 + ВВГ 1,5 мм2) я не рекомендую ставить автомат больше 10 А.

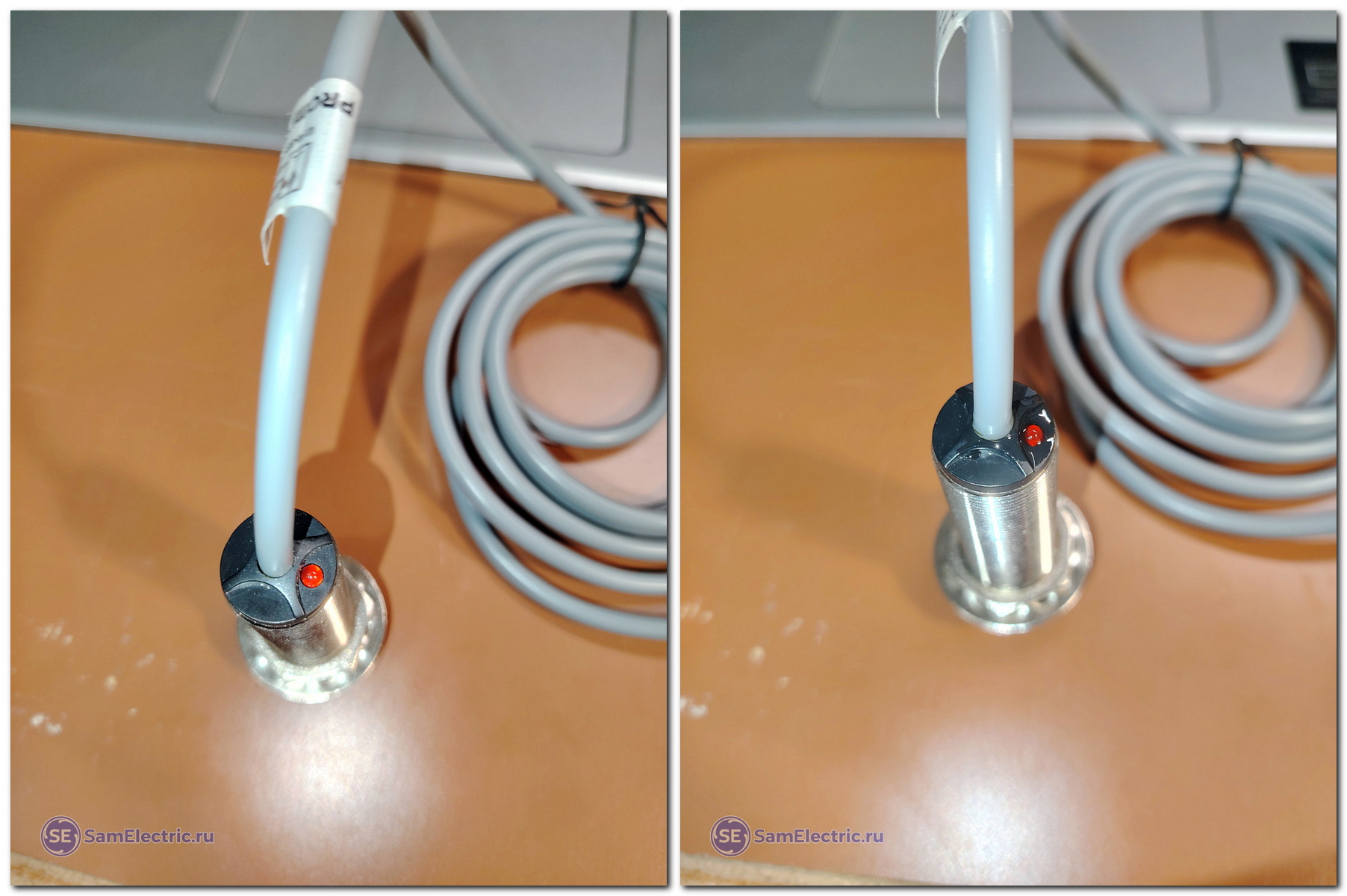

Ещё пример — герметизация щелей и отверстий, чтобы через них не попадала вода, пыль и агрессивные жидкости. Несмотря на заверения производителя о степени защиты IP, нелишне самому дополнительно позаботиться о ресурсе работы оборудования. Пример на фото — герметизация корпуса датчика в месте вывода кабеля и установки светодиода:

Рука об руку с изоляцией и герметизацией идёт

Дополнительная гибкость

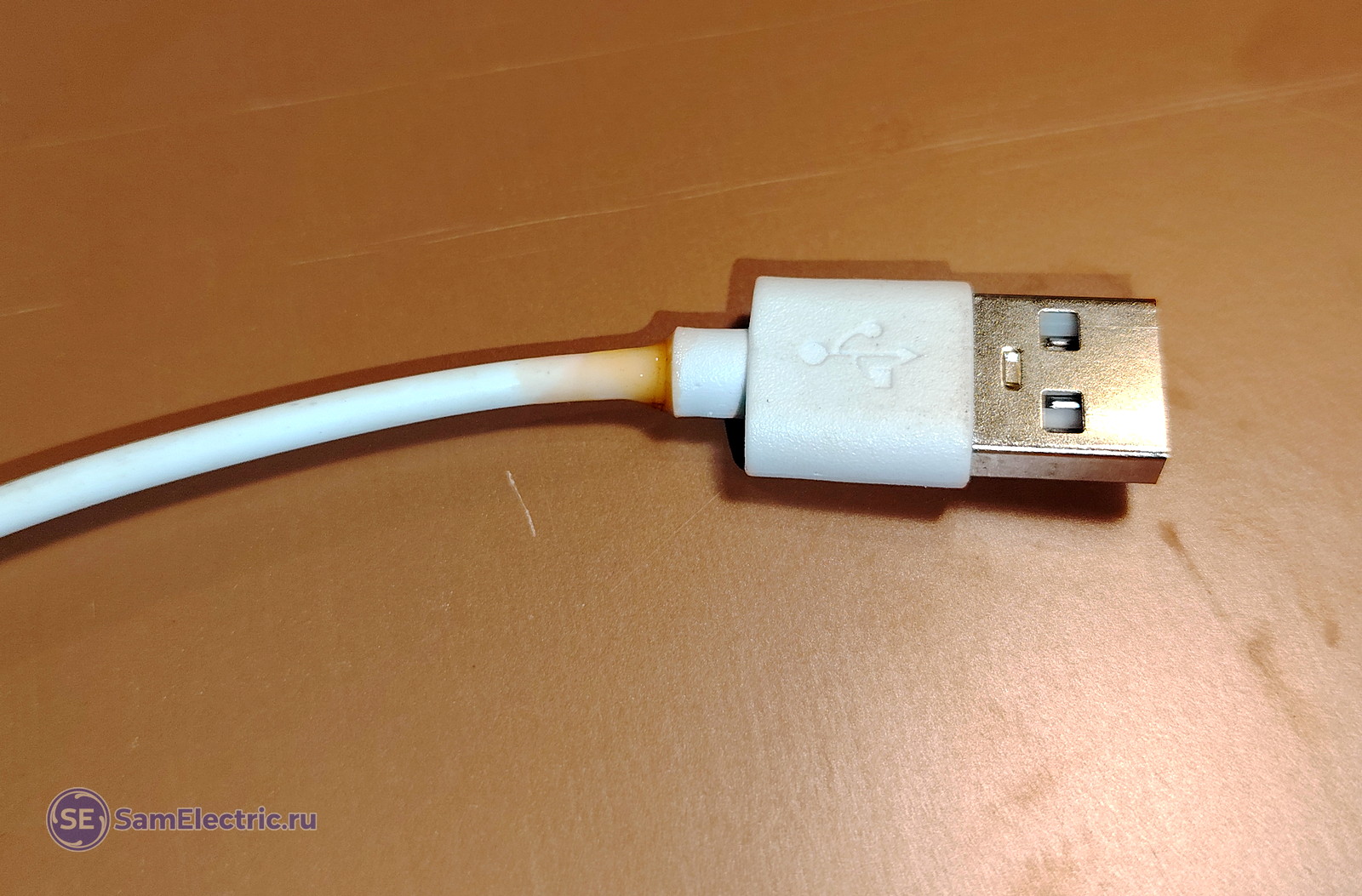

Я уже показывал повышение гибкости на фото с печатной платой. Там, кроме гибкости, мы получали изоляцию и герметизацию. А вот применение жидкой изоленты только для увеличения гибкости:

Ресурс на изгиб такого кабеля значительно увеличен.

Я специально использовал непрозрачный цвет, чтобы было хорошо видно нанесение.

Лайфхак: если у вас есть любимый кабель, который дорог вам как память — нанесите слой жидкой изоленты, и он прослужит заметно дольше!

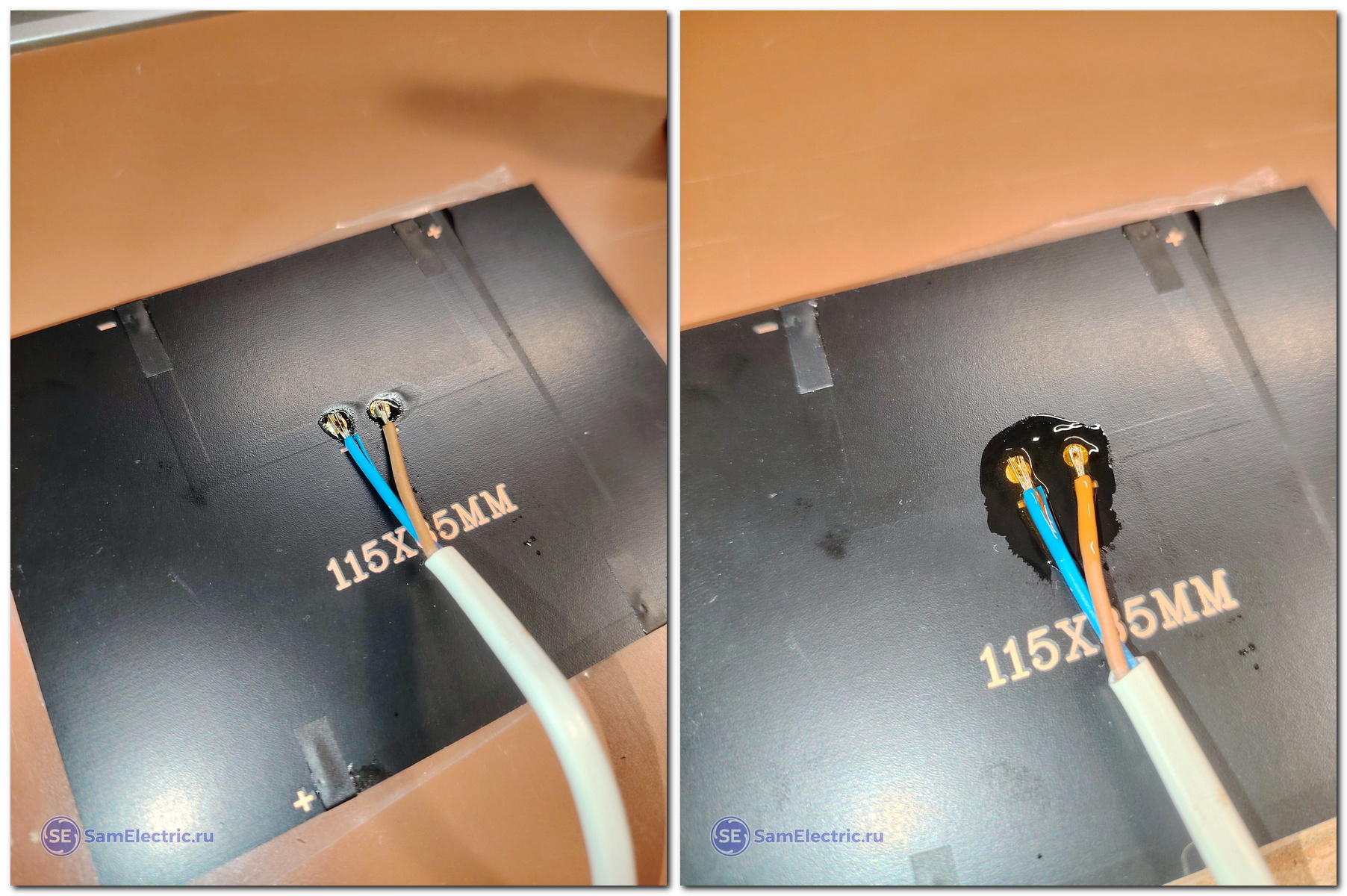

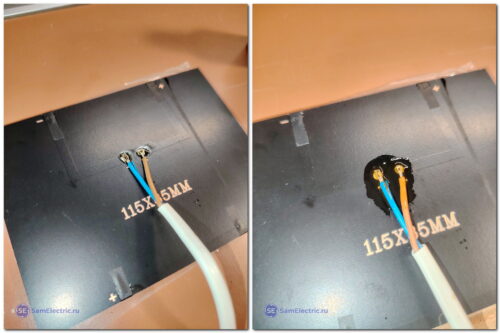

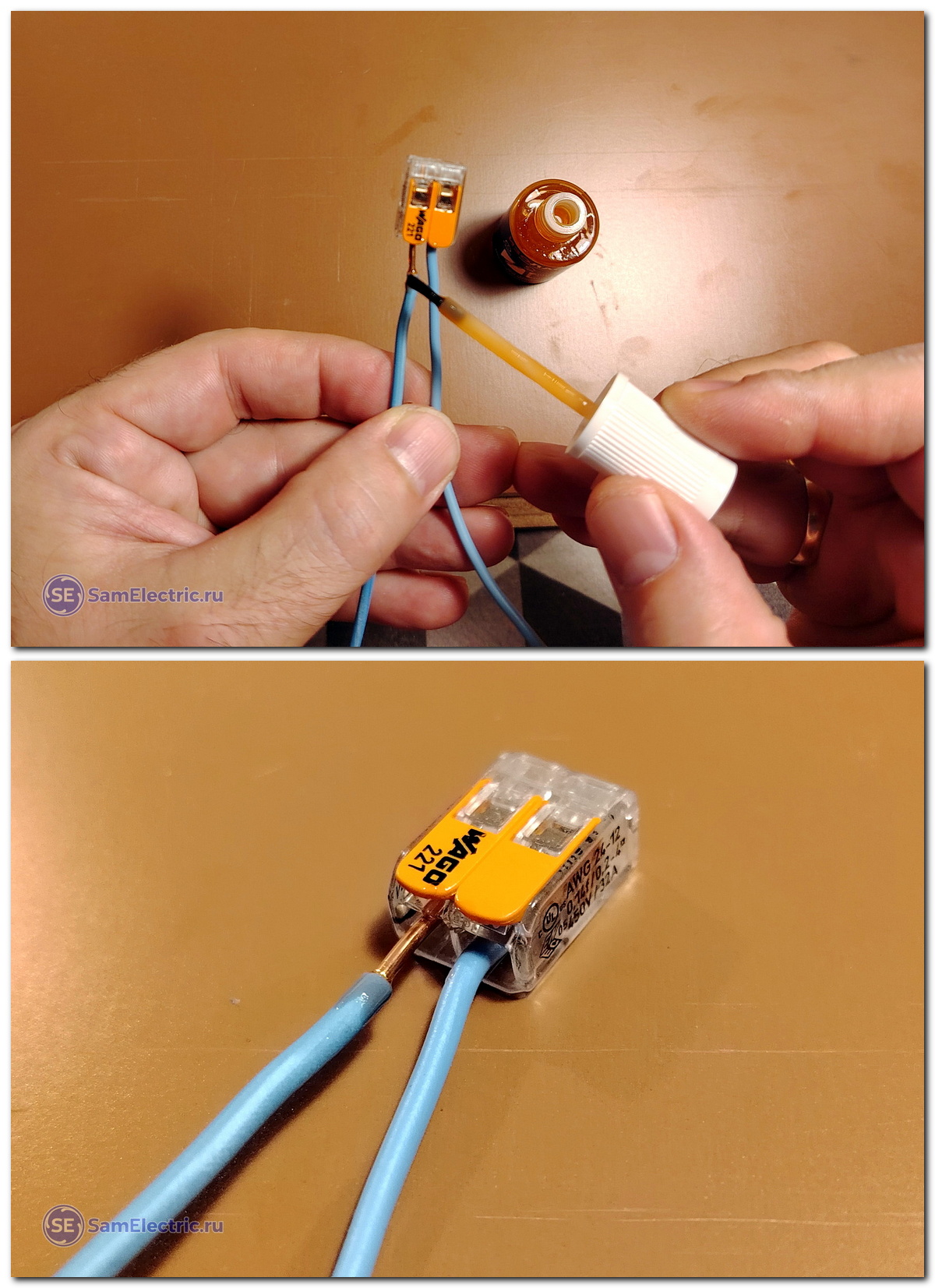

Ниже — пример и изоляции, и герметизации, и усиления гибкости:



Неэлектрические применения жидкой изоленты

Их много, например:

• фиксация резьбовых соединений. Иногда нужен «лайтовый» и недорогой фиксатор резьбы. Например, перед монтажом датчика его крепления можно намазать жидкой изолентой.
• склеивание. Жидкая изолента обладает отличной адгезией.
• мелкий домашний ремонт.

Вариантов может быть сотни, буду рад, если напишете свои в комментариях.





Минусы жидкой изоленты

Из минусов можно отметить следующее:

• Время высыхания — до 24 часов. Пользоваться можно через 15 минут, но производитель заявляет, что максимальная прочность достигается через сутки. Сколько времени нужно на изоленту и термоусадку — вы прекрасно знаете. Однако, я уже писал, как ускорить процесс — использовать фен.
• Можно испачкаться, потом желательно сразу отмываться растворителем. Чтобы смыть или разбавить жидкую изоленту, подойдёт ацетон, растворитель 646 или нефрас.
• Запах, который кому-то может не понравиться.
• Срок годности — 2 года. После этого состав может загустеть. Следите за датой выпуска.
• Плохая адгезия к силиконовым поверхностям (зато хорошая ко всем остальным)).

Для меня самый важный и единственный недостаток, который стоит учитывать — механическая прочность. Если нанесён один слой изоленты, он может повредиться при воздействии твердыми предметами и там, где возможно интенсивное трение. В особо важных местах наносите несколько слоёв, или один слой потолще. А ещё лучше — взаимно дополняйте все способы, используя термоусадку и изоленту.

Сравнительные таблицы

Я составил несколько таблиц, которые многое объясняют в краткой форме.

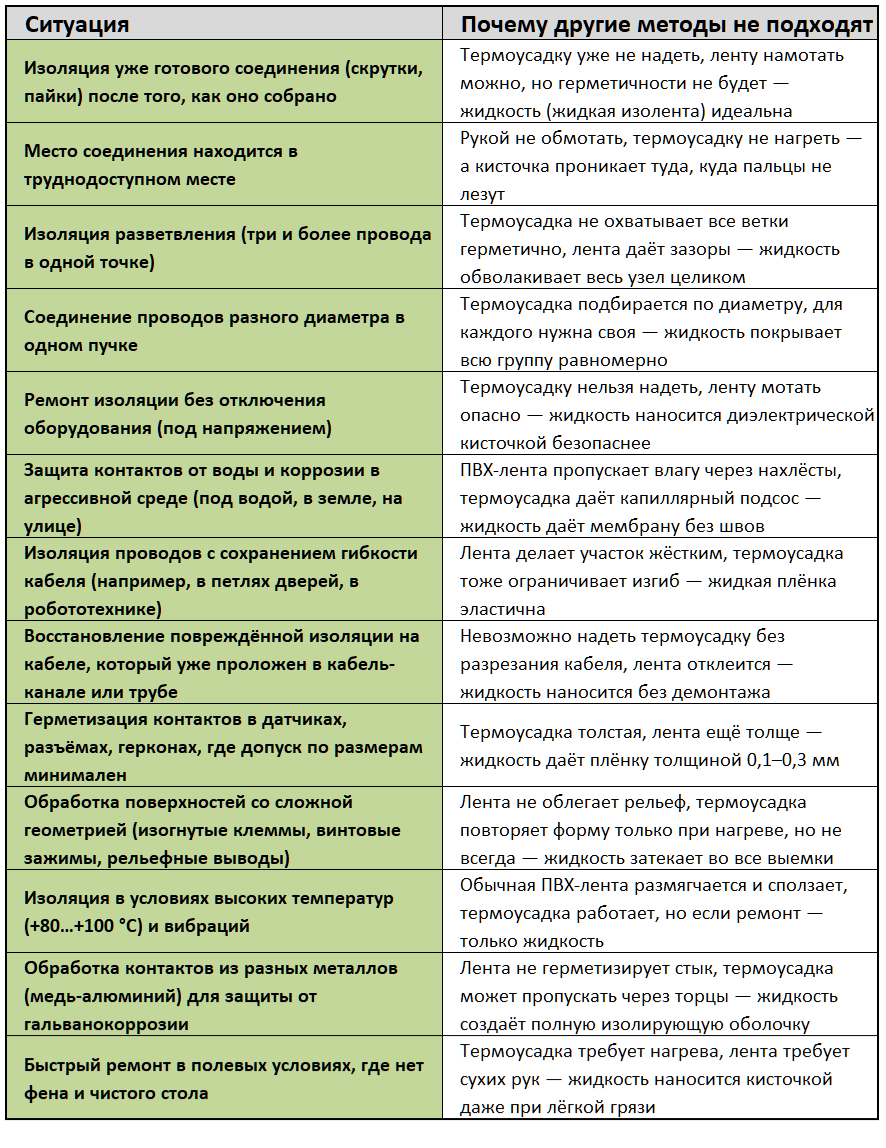

Таблица 1. Где жидкая изолента незаменима

В этих ситуациях традиционные методы либо вообще не работают, либо требуют финансов и трудозатрат:

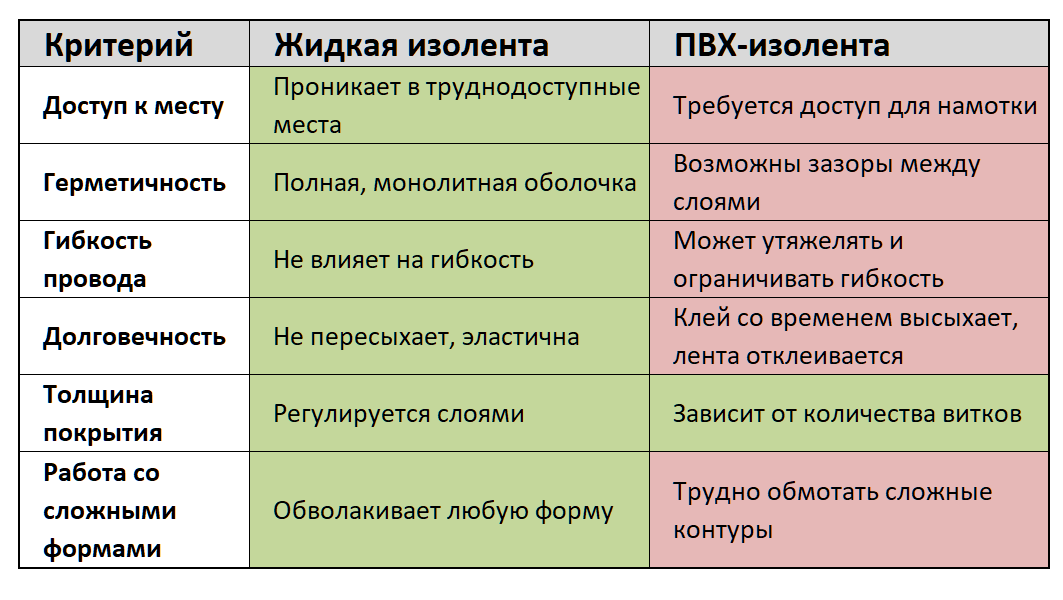

Следующая таблица — сравнение жидкой изоленты с обычной ПВХ-изолентой по разным критериям. Как видите, преимущества в подавляющем большинстве — у жидкой:

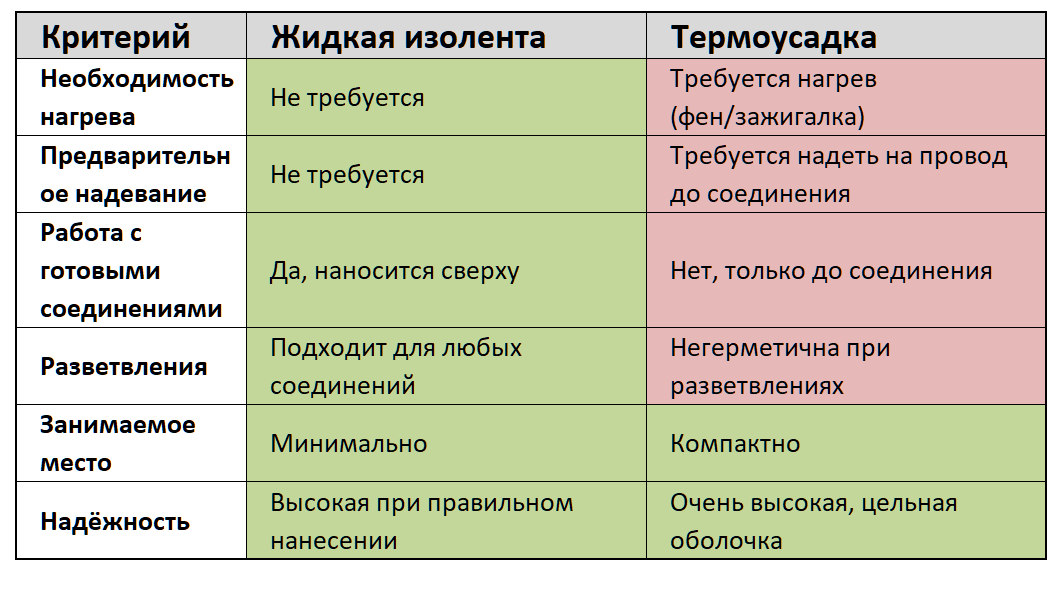

Аналогичная таблица в сравнении с термоусадкой:



Тесты жидкой изоленты

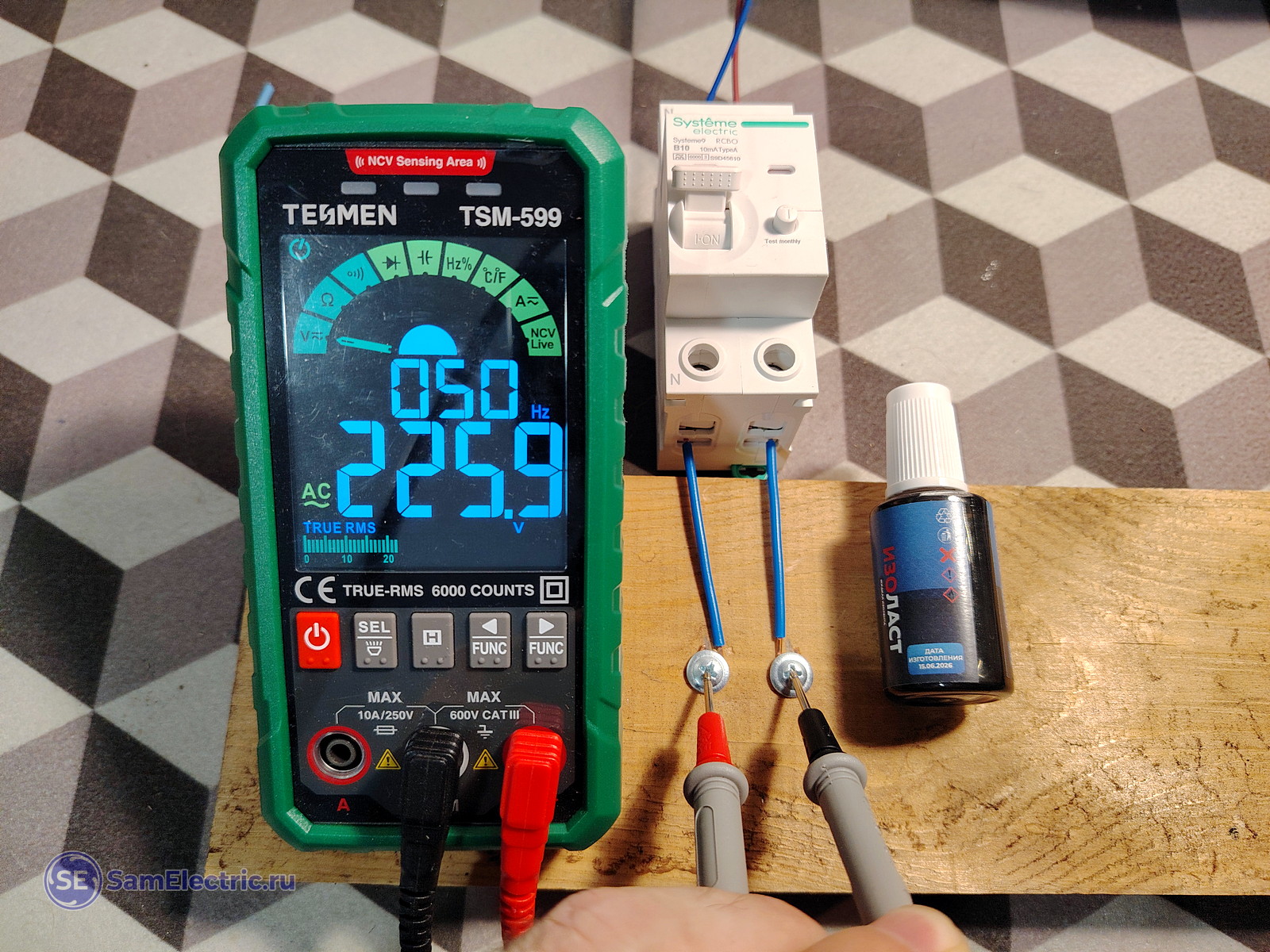

В высохшем состоянии сопротивление будет большим — ведь поэтому изолента и является изолятором))) Но какое сопротивление у жидкой изоленты в жидком состоянии? Ведь иногда бывает соблазн или необходимость нанести изоляцию, не снимая напряжение.

Это, а также многое другое вы сможете увидеть в видео. Спойлер: без огня и дыма не обошлось)))

Изоленту, которая показана в статье и в видео, можно приобрести на Озоне.
