Недавно менял ТЭН в накопительном водонагревателе (бойлере) Оазис емкостью 50 литров, сделал несколько фото, и спешу поделиться опытом с читателями.

Кто у меня на блоге недавно, сообщаю, что я уже несколько раз писал статьи по вопросам водогреек:

Устройство проточного водонагревателя,
Ремонт проточного водонагревателя,
Ремонт накопительного водонагревателя.

В этот раз пошагово, с фотографиями, рассказываю, как я менял ТЭН (Трубчатый ЭлектроНагреватель) в водогрейке Оазис.

Прочитав эту статью, большинство моих читателей смогут самостоятельно поменять такой ТЭН в своем водонагревателе (у разных производителей конструкция схожа), сэкономив 1500-2000 руб. семейного бюджета на вызове мастера.

По мере повествования буду рассказывать и про устройство, и про ремонт водогрейки. Такой водонагреватель ещё называют бойлером.

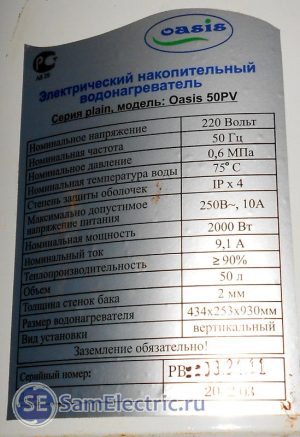

Чтобы понимать, о чем речь, я в начале статьи разместил фото этого нагревателя, а вот его характеристики, расположенные на корпусе:

Накопительный водонагреватель Оазис 50л, в котором мы меняем ТЭН

Электрический накопительный водонагреватель Oasis 50PV. Характеристики водогрейки



Причина поломки

Жалоба клиента была на то, что при прикосновении к ней и к металлическим выводам бьет током и выбивает УЗО, которое расположено на питающем кабеле. Если бы этого УЗО не было, то водогрейка была бы очень опасна в эксплуатации, поскольку её корпус не заземлен.

Плохо, что нет заземляющего болта, и всё заземление сделано на третьем контакте подключения, а это часто бывает ненадежно.

Я прозвонил питающие провода на корпус, и сразу понял, что надо менять ТЭН, поскольку был явный пробой на корпус (1-2 Ома).

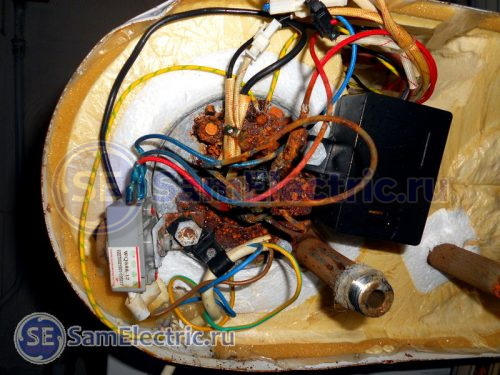

Вскрываем нижнюю крышку бойлера, и видим, что дело плохо:

Вид снизу. Видно, что из-за утечки воды из бака всё проржавело.

Вид снизу. Видно, что из-за утечки воды из бака всё проржавело.


СамЭлектрик.ру в социальных сетях:

Интересно? Хочешь знать больше? Вступай в группу ВК!
Вступай в Дзен

Подписывайтесь! Там тоже интересно!
Либо прохудилась прокладка между ТЭНом и баком, либо ТЭН исходно был плохо прикручен…

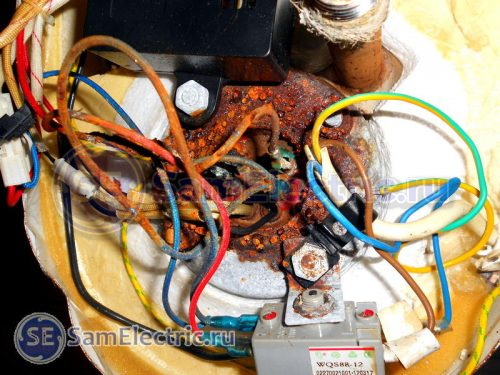

Всё поржавело, в том числе провода и клеммы.

Всё поржавело, в том числе провода и клеммы.

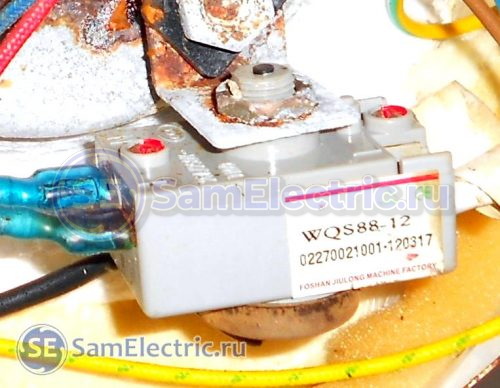

Внизу – аварийный термоконтакт (ограничитель температуры). Он двухполюсный, и в случае перегрева (более 90 град.) он размыкает ноль и фазу питания. Его термодатчик вставляется непосредственно в ТЭН, фото будет позже. Вот его модель, поближе:

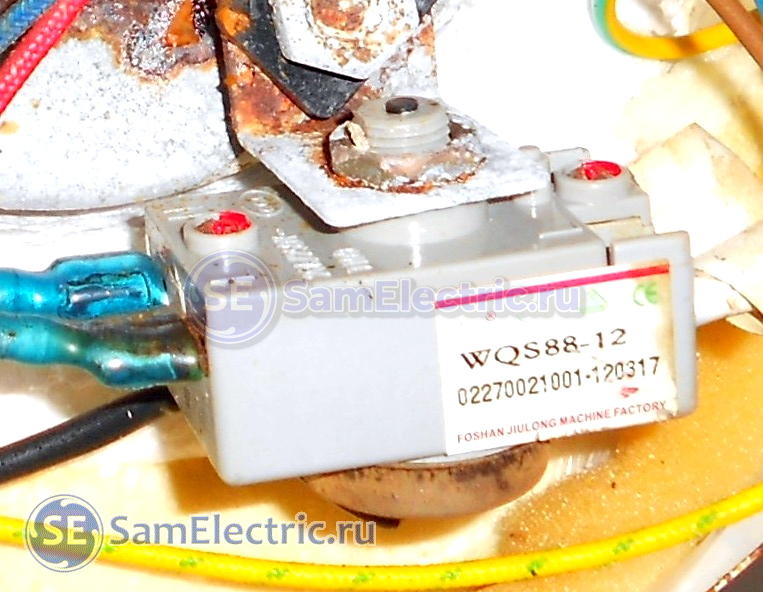

аварийный термоконтакт (ограничитель температуры)

Аварийный термоконтакт (ограничитель температуры)

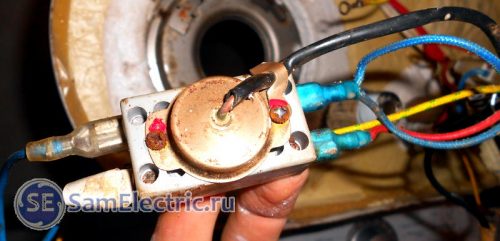

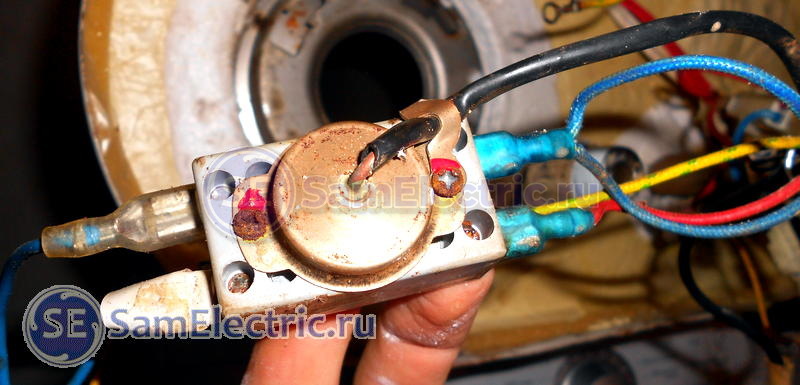

Вот этот термоограничитель со стороны капиллярного датчика:

Входы фазы и нуля, и ввод термодатчика

Входы фазы и нуля, и ввод термодатчика



Меняем ТЭН

На данном этапе самое сложное и долгое – слить воду из бака бойлера. Учитывая, что в моём случае не работал спускной клапан (подробнее – в инструкции, в конце статьи), то делать это было долго и тяжело. Мы приспособили шланг от пылесоса, и сливали воду из “холодного” отверстия в находящуюся рядом раковину.

Регулировать слив можно открытием крана горячей воды на раковине, через него в бак заходит воздух взамен выходящей воды.

Откручиваем ТЭН, вынимаем его из бака:

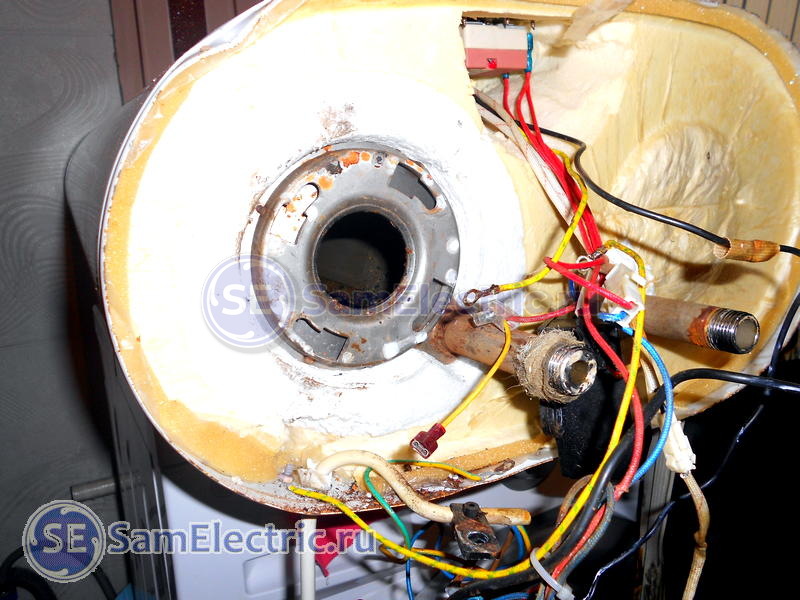

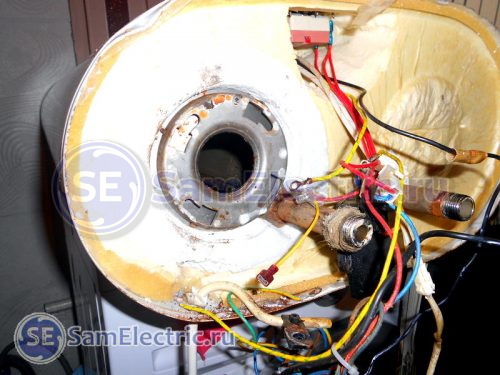

Отверстие в баке, куда вставляется нагревательный элемент.

Отверстие в баке, куда вставляется нагревательный элемент (ТЭН)

Он в очень плохом состоянии, сразу видно, что нагревательная спираль оголена и касается корпуса, непосредственно либо через мокрый известковый налёт:

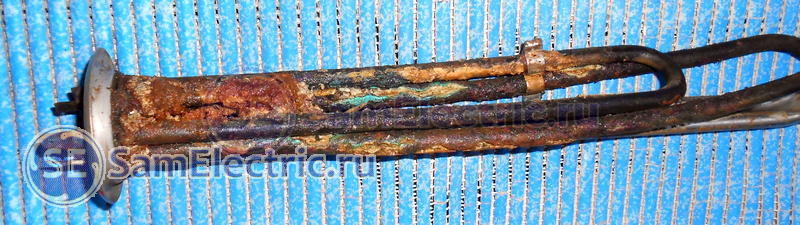

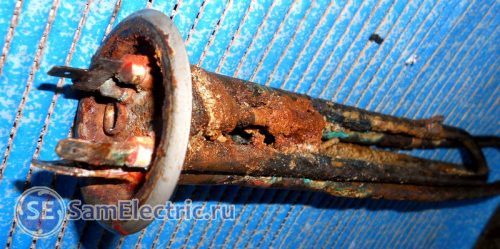

Старый ржавый ТЭН, отработал 6 лет.

Старый ржавый ТЭН, отработал 6 лет.

Магниевый анод почти полностью сгнил и рассыпался. Это не удивительно, ведь он берёт основной удар на себя, и продлевает срок службы ТЭНа.

Кстати, что такое ТЭН, и как устроен ТЭН, подробно рассказано в статье про электрический полотенцесушитель.

Старый ржавый ТЭН, отработал 6 лет. Магниевый анод сгнил.

Старый ржавый ТЭН, отработал 6 лет. Магниевый анод сгнил.

Про замену ТЭНа я уже писал в статье про ремонт пароконвектомата, там были похожие картинки.

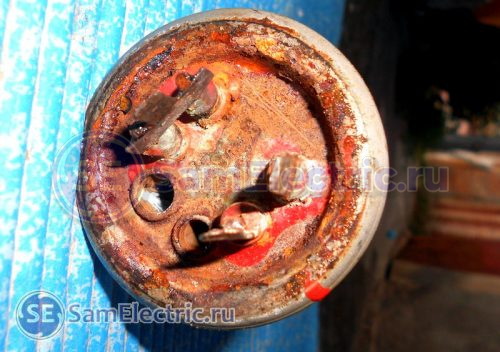

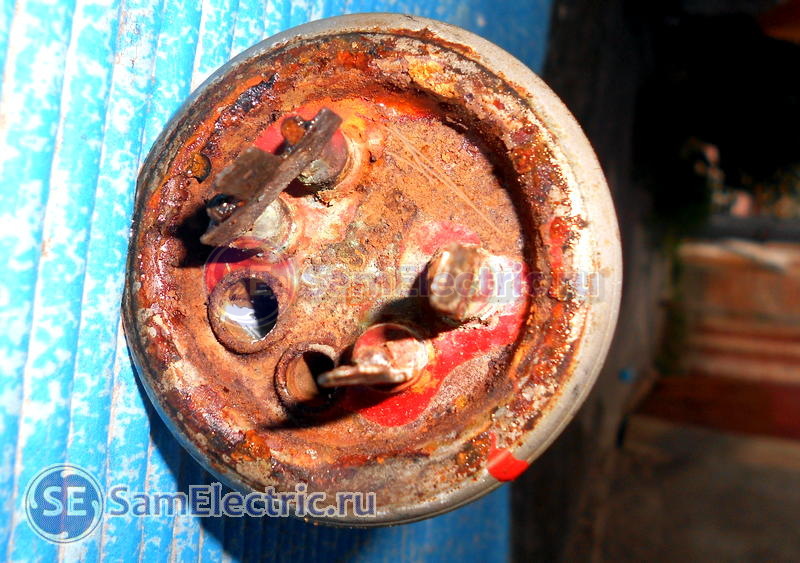

Старый ржавый ТЭН, отработал 6 лет. Контакты для подключения

Старый ржавый ТЭН, отработал 6 лет. Контакты для подключения

Внутри бака много накипи, и надо не полениться, всё оттуда вымыть, иначе новому ТЭНу будет несладко.

Вот, кстати, и новый ТЭН:

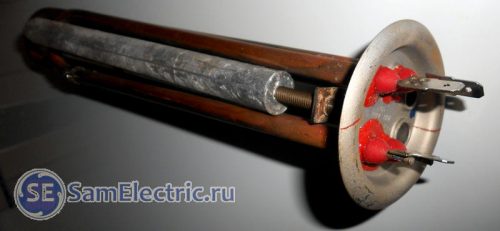

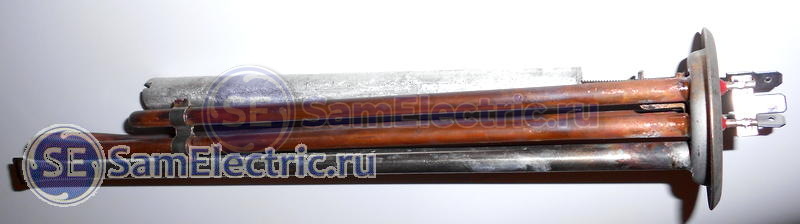

Новый ТЭН 2000 Вт. Вверху - магниевый анод.

Новый ТЭН 2000 Вт. Вверху – магниевый анод.

Хозяин бойлера ходил на рынок, покупал его там (1000 руб., для таганрожцев – рынок “Радуга”, павильон “1000 мелочей”). И приносит его без магниевого анода. На мой вопрос, где магний, сказал – меня продавец отговорил его покупать, сказал, нафиг он нужен, и без него всё будет работать…

Послал его на рынок ещё раз, он купил анод за 100 руб.

Вообще, магниевый анод – расходный материал, его нужно менять примерно раз в год, заодно очищая ТЭН и бак от грязи и накипи. Но кто это делает?

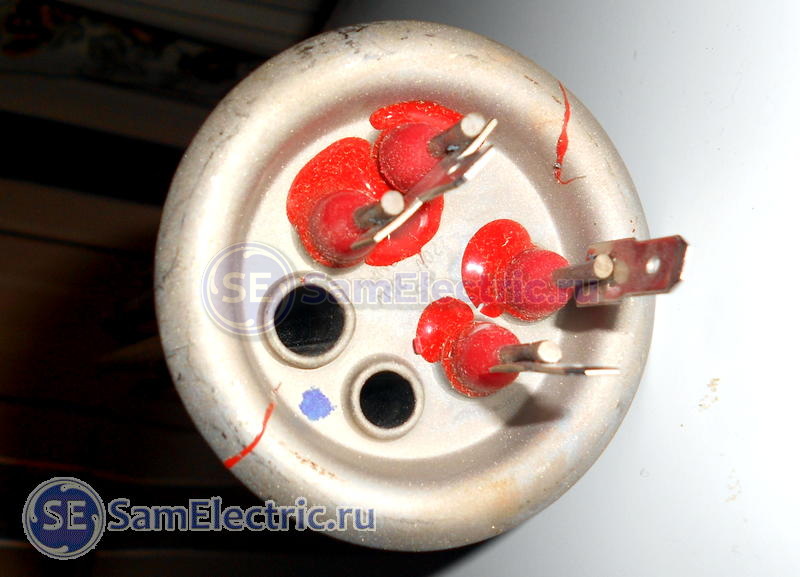

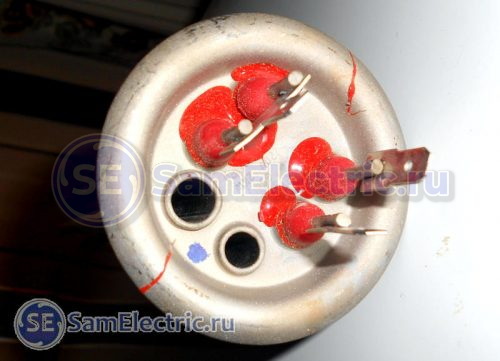

Новый ТЭН 2000 Вт. Контакты для подключения

Новый ТЭН 2000 Вт. Контакты для подключения

Не смотря на то, что имеются две независимых части нагревателя по 1 кВт (у них только один вывод общий), обе части ТЭНа включаются одновременно. Видимо, это сделано для удешевления схемы бойлера.

Могу посоветовать тем, у кого плохая электропроводка, и одновременно некуда спешить, использовать одну половинку ТЭНа. А потом, когда через несколько лет она выйдет из строя, переключиться на другую.

Новый ТЭН 2000 Вт. На переднем плане - магниевый анод, расходный материал.

Новый ТЭН 2000 Вт. На переднем плане – магниевый анод, расходный материал.

Заодно была приобретена прокладка, и сливной краник (спускной клапан).

Я всё промыл WD-40 на этапе демонтажа, а перед монтажом всё протер от ржавчины, и покрыл детали силиконовой смазкой, для долговечной защиты деталей.

Фото после монтажа нет, но поверьте на слово, всё было, как в кино:

После замены ТЭНа тепленькая пошла!

После замены ТЭНа тепленькая пошла!

Ещё заменил электрически контакты, которыми подключался ТЭН, старые были совсем никакие.



Ещё немного об устройстве накопительной водогрейки

В ТЭНе есть два отверстия, которые видны на фото выше.

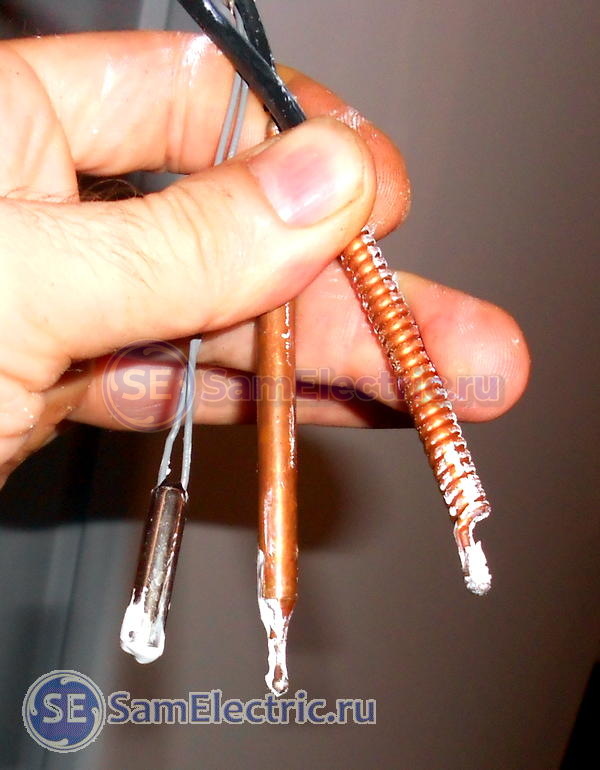

В эти два отверстия вставляются аж три термодатчика:

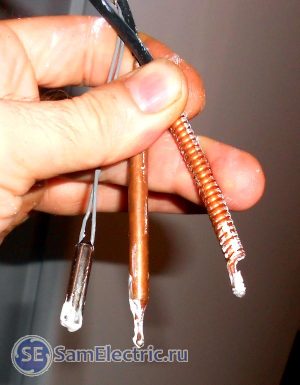

Термодатчики для работы водогрейного бака

Термодатчики для работы водогрейного бака

Белая субстанция на датчиках – это термопаста, её нужно использовать обязательно, чтобы датчик лучше “чувствовал” температуру и измерял её с меньшей задержкой и погрешностью.

Про работу датчиков и термопасту в системах регулирования температуры я писал подробнее в статье про Схему пневматического пресса на термоконтроллере.

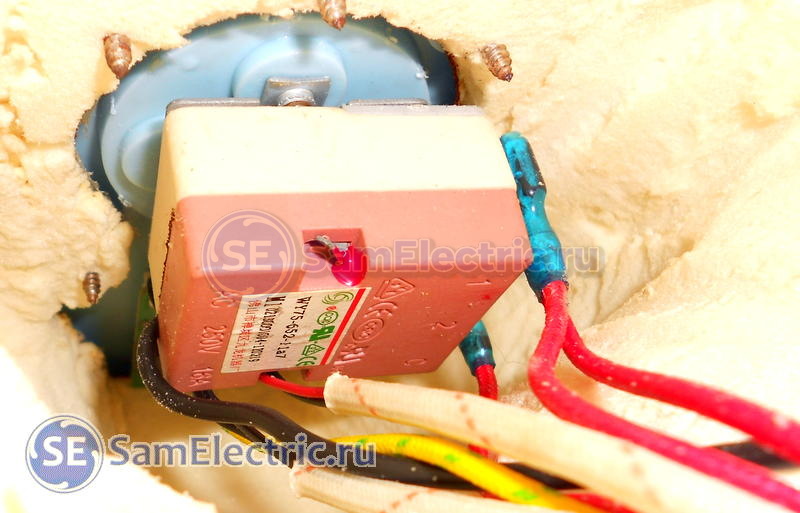

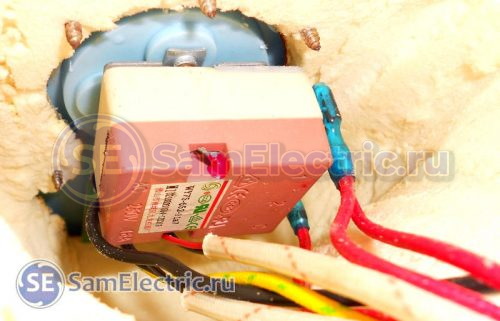

Про один датчик мы уже говорили выше (аварийный), ещё один капиллярный (медная трубка) – для работы регулятора температуры, вот его вид сзади:

Ручной регулятор температуры в баке

Ручной регулятор температуры в баке

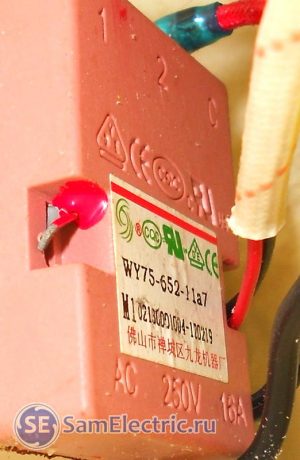

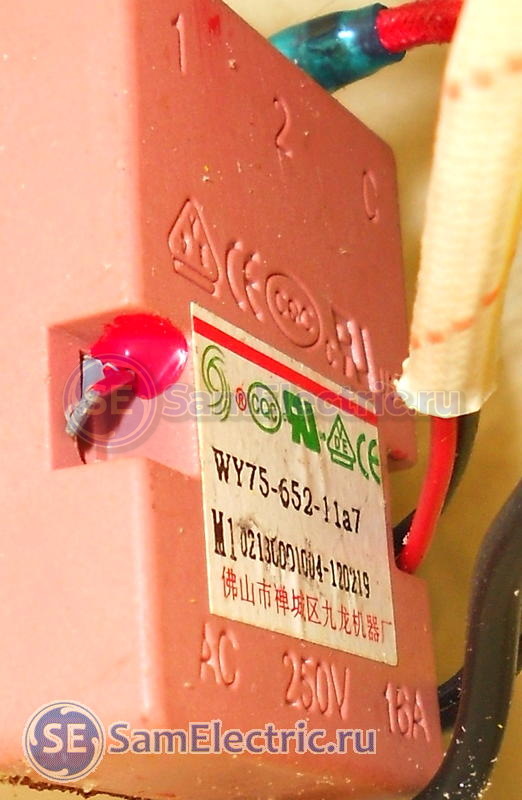

Ближе, чтобы было видно название:

Ручной регулятор температуры в баке

Ручной регулятор температуры в баке. Название модели

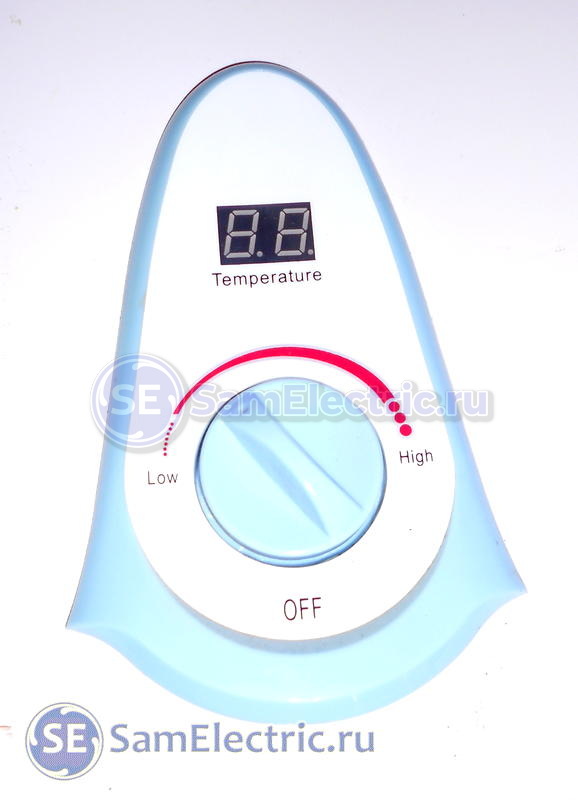

И ещё резистивный датчик, который нужен для работы индикатора реальной текущей температуры воды. Вот передняя панель водонагревателя, показаны индикатор и регулятор:

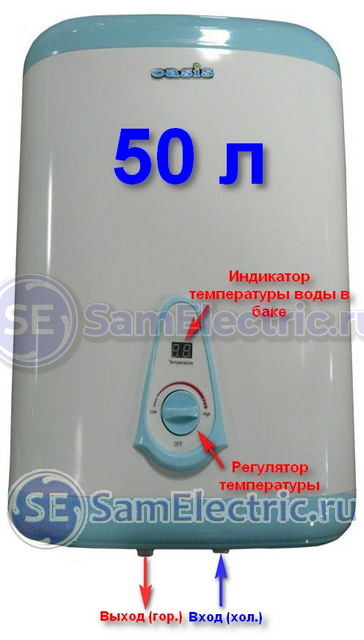

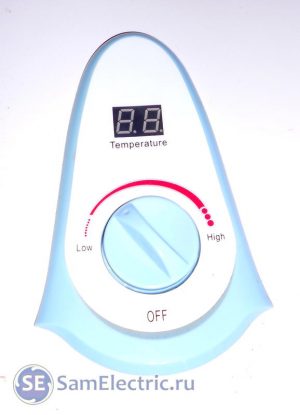

Передняя панель накопительного водонагревателя Оазис 50л

Передняя панель накопительного водонагревателя Оазис 50л

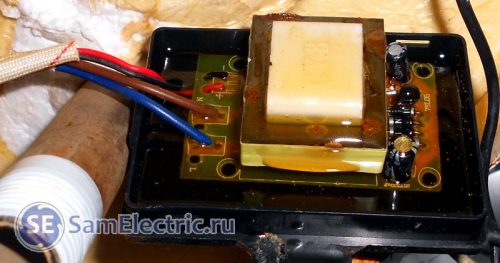

Для индикатора нужен отдельный блок питания постоянного тока, залит лаком:

На этом описание ремонта можно заканчивать, если есть вопросы или желаете поделиться опытом – как всегда, прошу в комментарии!



Видео по ремонту

Рекомендую подробный рассказ опытного мастера:



Инструкция к Oasis

Выкладываю для свободного скачивания инструкцию к накопительным нагревателям Оазис и Термекс. Рекомендую к ознакомлению, официально:

Thermex 50L / Инструкция по установке и эксплуатации электрического накопительного водонагревателя Oasis., pdf, 8.4 MB, скачан: 1283 раз./
