Как улучшить электробезопасность + лайфхак по монтажу автоматов

Эта небольшая статья – дополнение к публикации Собираем бюджетный, но максимально безопасный щит в квартиру.

Какой ВДТ выбрать – А или АС?

Тут ответ простой. Если хотите сделать современный и максимально безопасный электрощит – при выборе ВДТ (УЗО) на групповые линии выбирайте тип А. Не нужно экономить и ставить устаревший и запрещенный в некоторых странах тип АС, который срабатывает только на переменную составляющую.

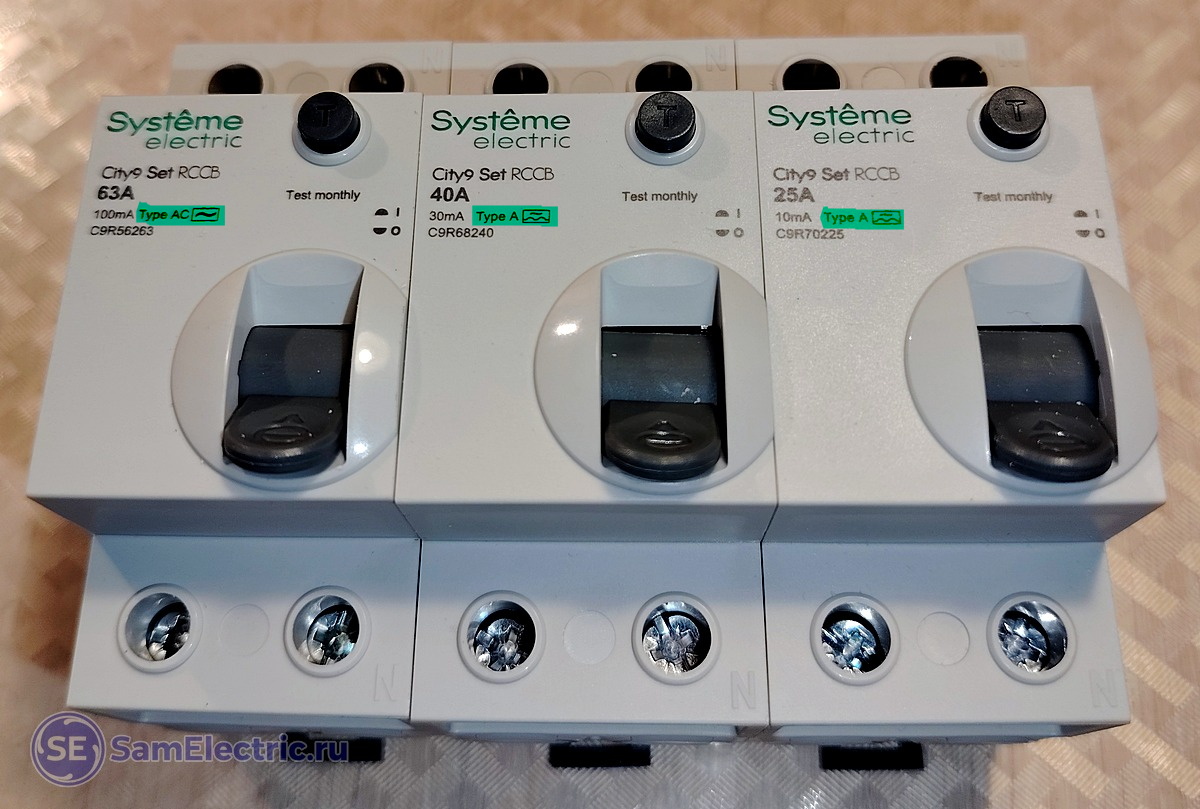

ВДТ (УЗО), тип АС и А

Тип А реагирует не только на переменный дифференциальный ток, но и на импульсный ток с постоянной составляющей, который может появиться при неполадках в блоке питания бытовых электронных устройств. А значит, с ВДТ типа А ваша безопасность будет выше.

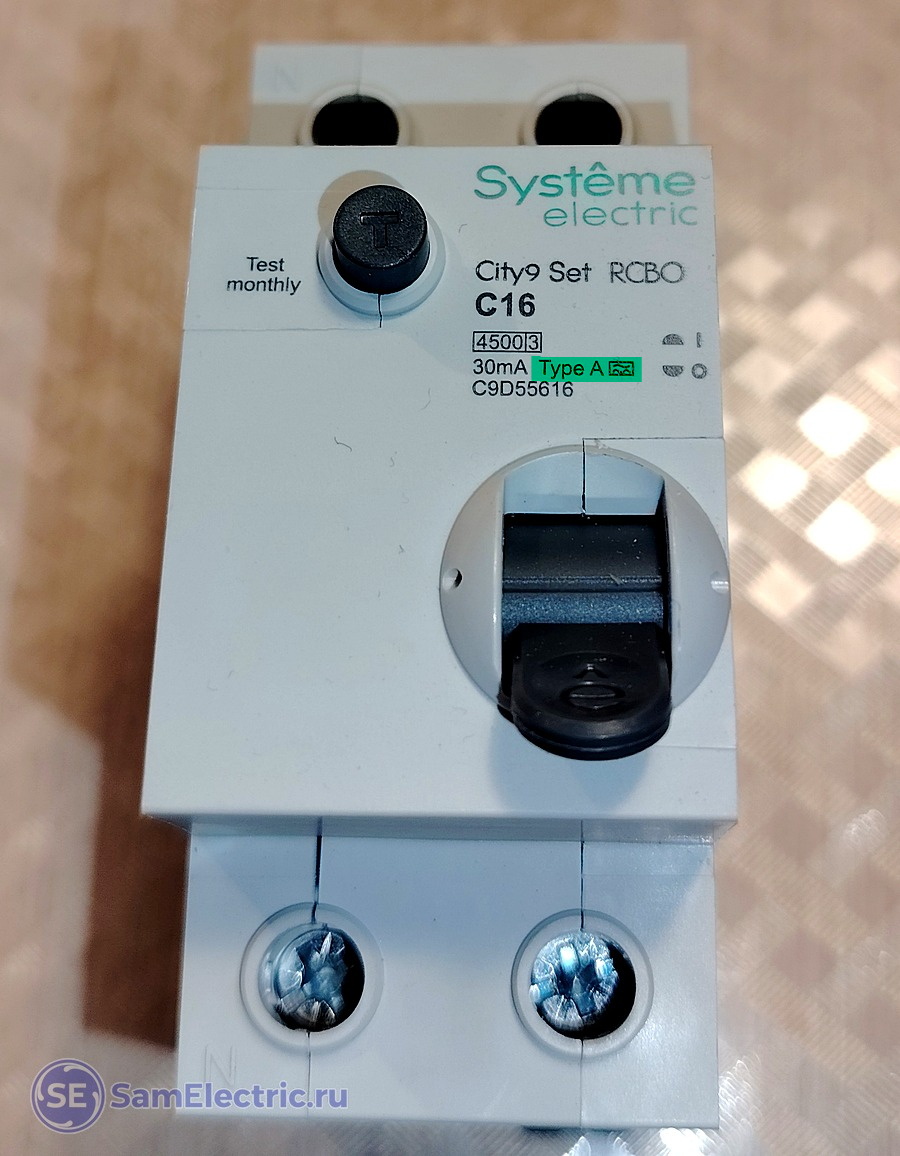

АВДТ (дифавтомат), тип А

Поэтому рекомендую не экономить, и для защиты групповых линий устанавливать только ВТД типа А. Примеры на фото.

Обращаю внимание – ВДТ и АВДТ устаревшего типа АС встречаются ещё на больших номиналах (40, 50, 63 А и 100, 300 мА). Это можно объяснить тем, что такие аппараты не ставят на групповые цепи, а после них обычно стоят более низкие номиналы (25, 16 А и 30, 10 мА). Пример – в статье про селективное УЗО (ВДТ).

А в групповых цепях, которые в первую очередь имеют “тонкую настройку” на максимальную безопасность, ставится только ВДТ типа А. Глупо экономить пару тысяч на защите, если вся электрика в доме может потянуть на сумму более 1 млн.рублей.

Жаль, что это до сих пор не закреплено в НТД. В ПУЭ, СП и ГОСТах почти везде говорится в равной степени про АС и А.

Подключаем PIN- шину (гребёнку)

В электрощитах часто используется схема, когда после одного ВДТ (УЗО) фазный провод идёт на несколько автоматов. Что делать, подключать перемычками с наконечниками? Долго, трудоемко, и часто неэстетично.

Поэтому прекрасный выход – гребенчатая PIN шина (так называемая «гребёнка»). Многие мастера это знают.

Клемма вводная и гребенка

Но не многие знают, что такую шину нельзя подключать обычным проводом, даже с наконечником. Прямого запрета, конечно, нет, но подключение будет «кривым» во всех смыслах, поскольку наконечник будет изгибаться и подламываться. Можно, конечно, срезать колпачок (юбку) НШВИ, но это не наш метод.

Можно использовать наконечники НШПИ (наконечник штыревой (штифтовой) плоский изолированный)

Чтоб всё было правильно и красиво, профи используют специально изогнутую вводную клемму для PIN шин.

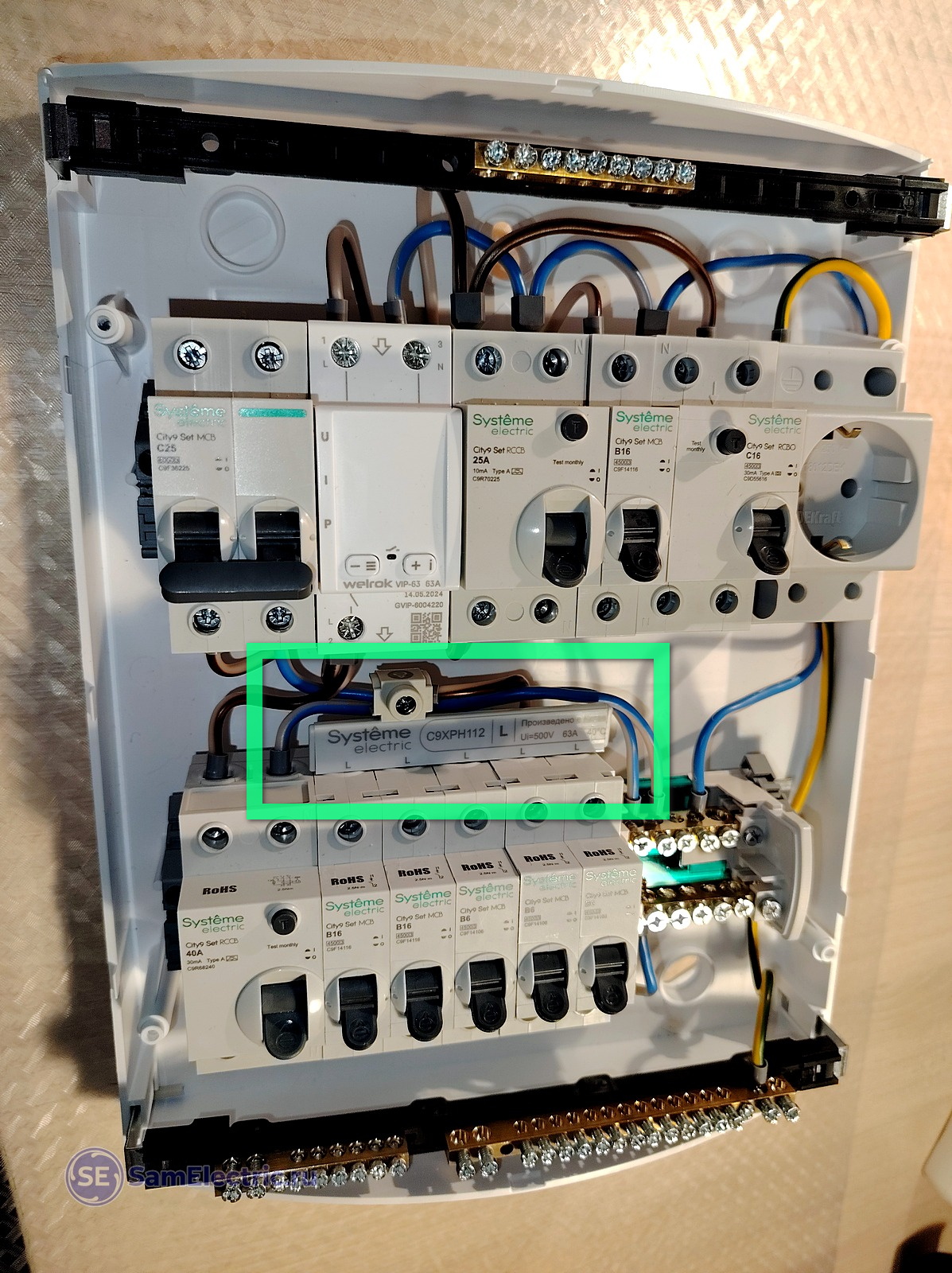

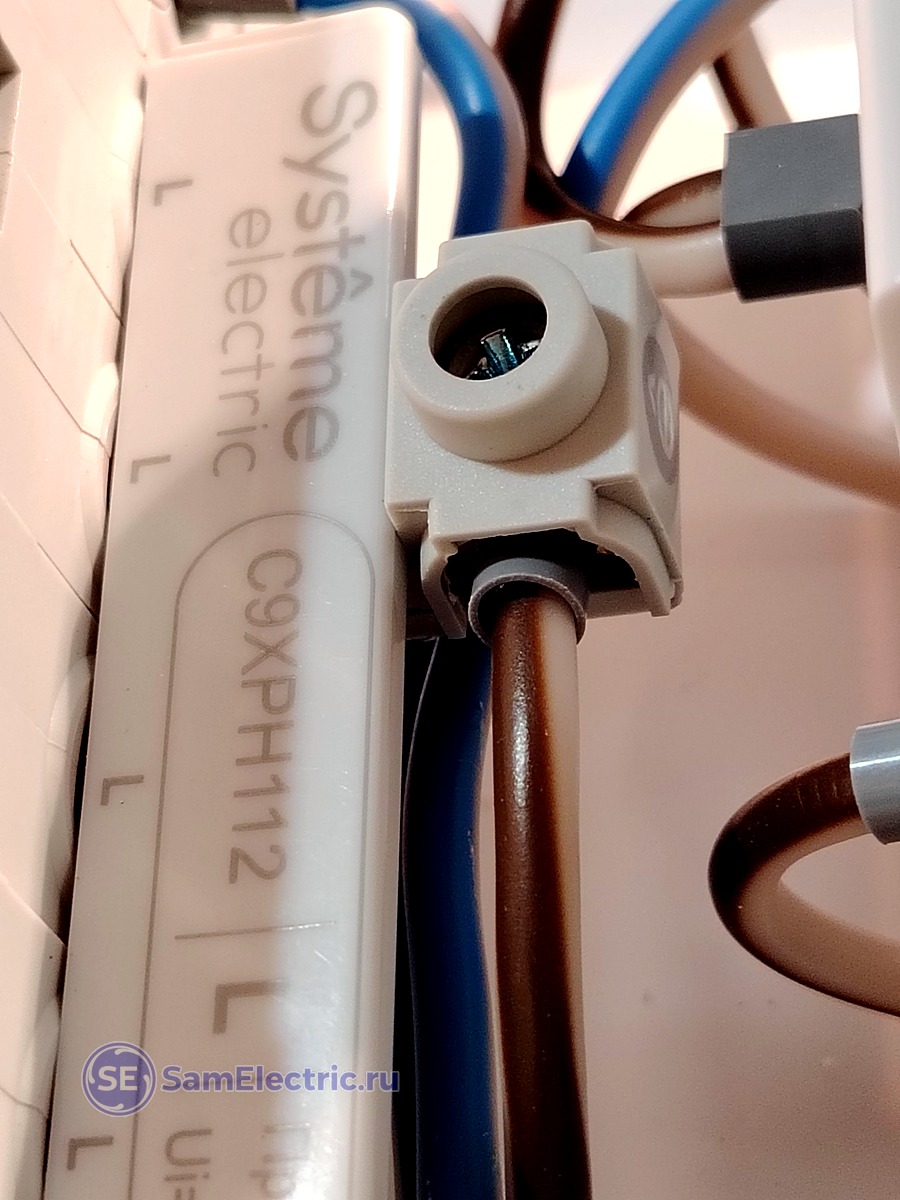

Установленная вводная клемма на гребёнку

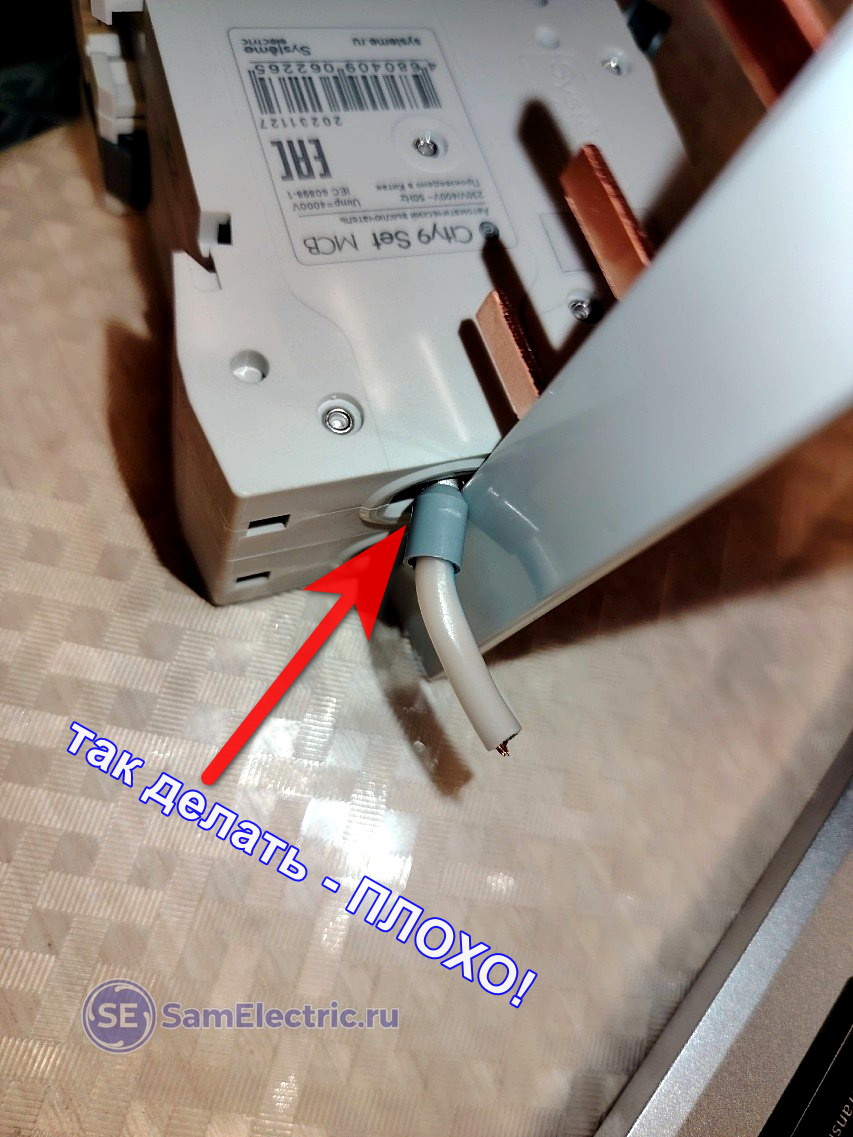

Как правильно и как неправильно – на фото.

Вводная клемма и PIN шина в электрощитке

Подключение проводником

Пример правильного подключения PIN-шины – в статье Собираем бюджетный, но максимально безопасный щит в квартиру

Как проверить вводную клемму?

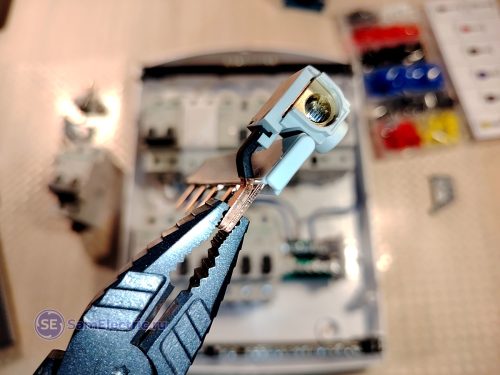

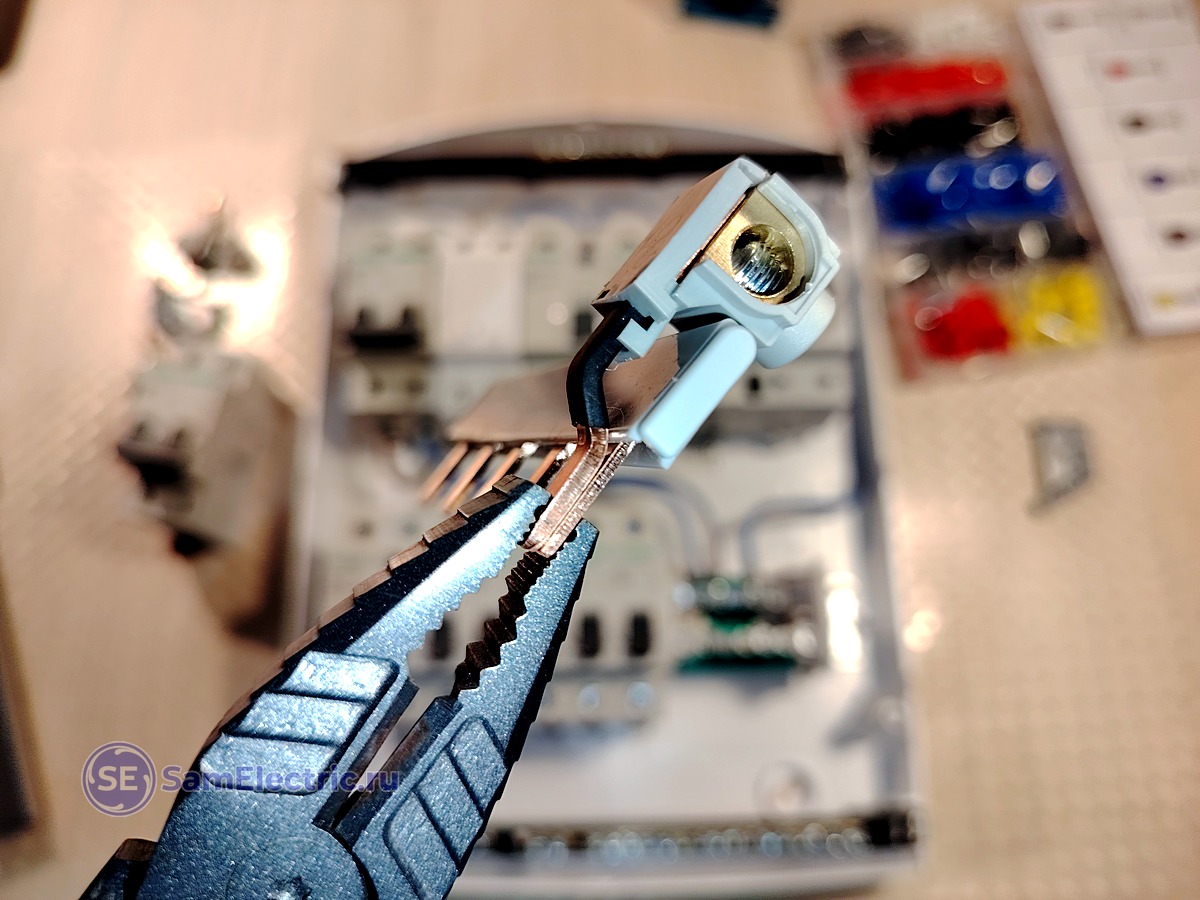

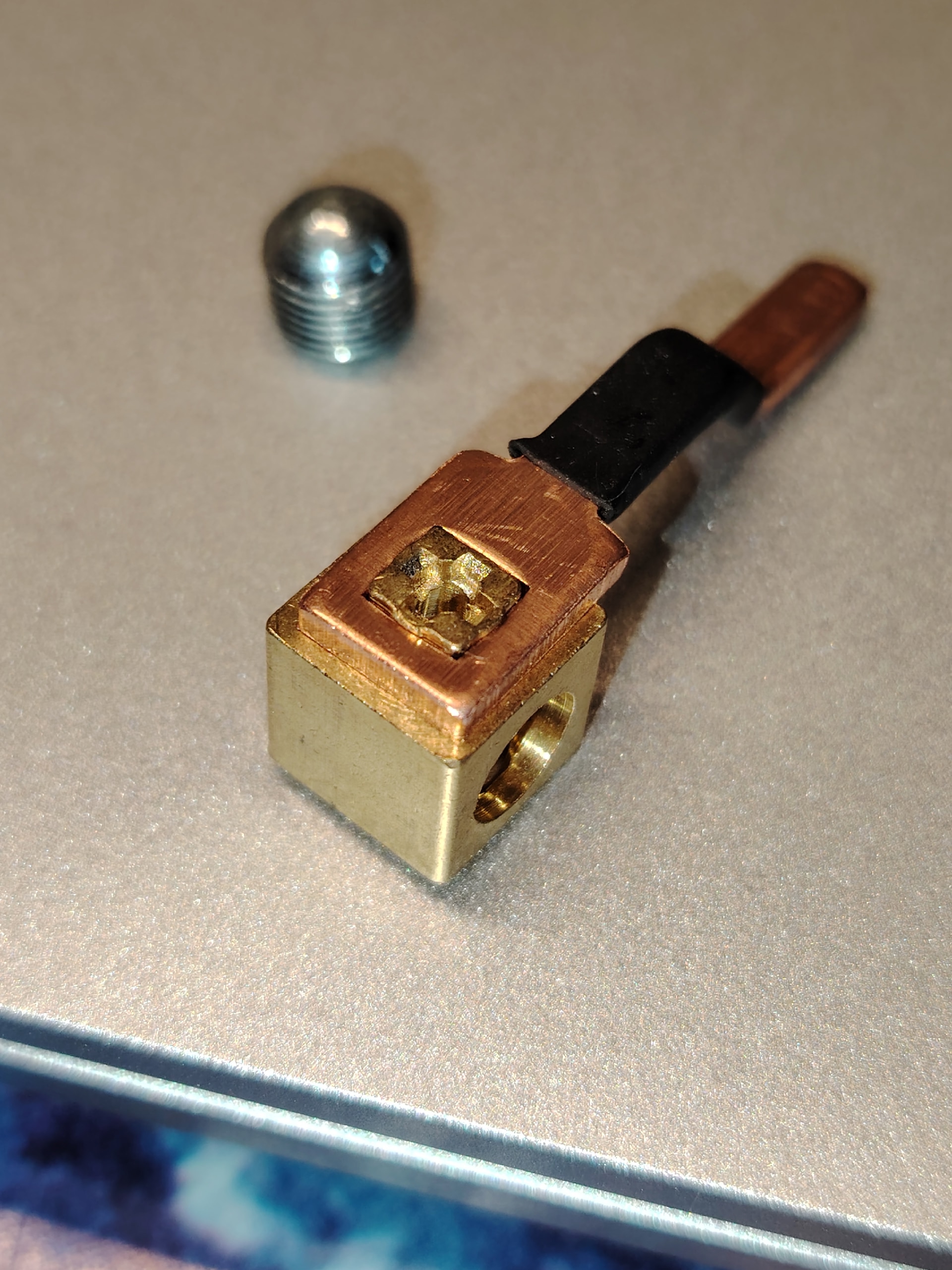

При покупке или перед установкой клеммы обратите внимание, чтобы две её части были надёжно соединены друг с другом.

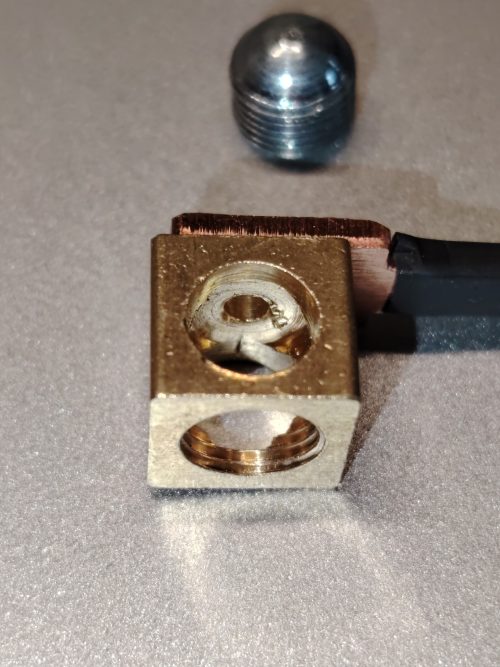

Обычно они соединяются при помощи заклепки.

Пластиковый корпус клеммы легко снимается руками.

Подключение через вилочную FORK шину

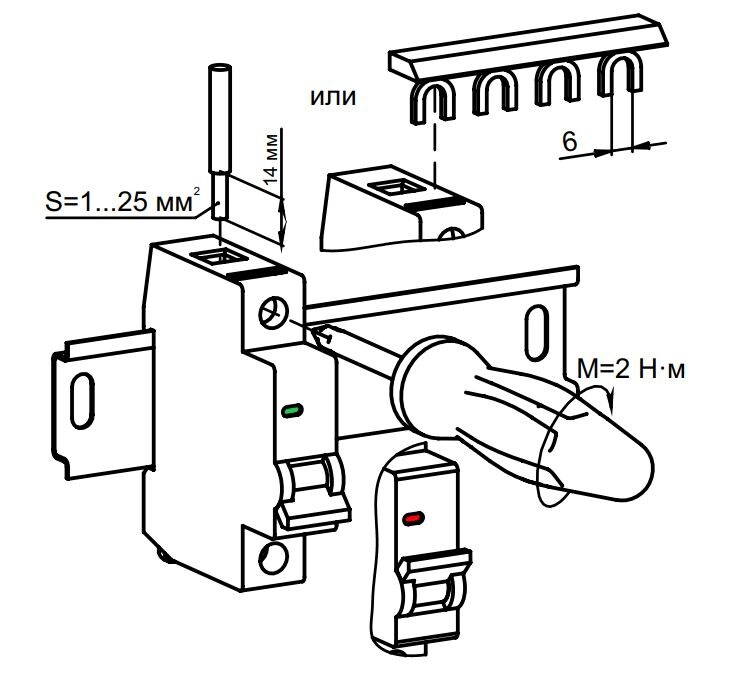

Большинство модульных автоматических выключателей, которые сейчас выпускает промышленность, имеют возможность соединения шиной FORK. Это неплохой вариант.

При соединении автоматических выключателей этой шиной контактное гнездо остаётся полностью свободным для подключения проводников с любым типом наконечника.

Скоро у меня выходит обзор новой серии Systeme9 от System Electric с двойными клеммами. Посмотрим, можно ли там на одной клемме использовать 3 вида соединения – провод, PIN и FORK.

Поделитесь, как вы подключаете гребёнку на несколько автоматов?
