Светодиодные прожектора сегодня – весьма популярная вещь. Но, как и любая электроника, прожектора сравнительно часто ломаются.
Ремонту светодиодных прожекторов своими руками и будет посвящена сегодняшняя статья.
Вся теория по устройству светодиодных прожекторов и терминология изложена в предыдущей статье, а здесь – практика для домашних умельцев.
Содержание статьи:
Прожектор не горит – с чего начать?
Первым делом, надо убедиться, что питание 220 В на драйвер подается. Это Азы. Далее остается решить, что неисправно – LED драйвер или LED матрица.
Проверяем драйвер

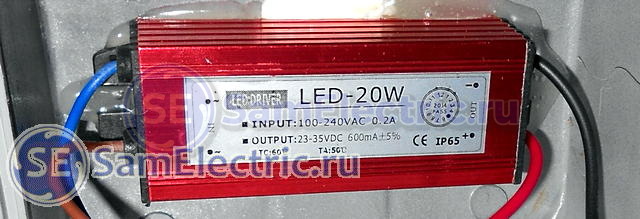

Напоминаю, что слово “драйвер” – это маркетинговый ход для обозначения источника тока, предназначенного под конкретную матрицу с определенным током и мощностью.
Для того, чтобы проверить драйвер без светодиода (вхолостую, без нагрузки), достаточно просто подать на его вход 220В. На выходе должно появиться постоянное напряжение, по значению чуть большее, чем верхний предел, указанный на блоке.
Например, если на блоке драйвера указан диапазон 28-38 В, то при включении его вхолостую напряжение на выходе будет примерно 40В. Это объясняется принципом работы схемы – для поддержания тока в заданном диапазоне ±5% при увеличении сопротивления нагрузки (вхолостую = бесконечность) напряжение тоже должно увеличиваться. Естественно, не до бесконечности, а до некоторого верхнего предела.
Однако, этот способ проверки не позволяет судить об исправности светодиодного драйвера на 100%.
Дело в том, что встречаются исправные блоки, которые при включении вхолостую, без нагрузки, или вообще не запустятся, или будут выдавать непонятно что.
Предлагаю подключить к выходу светодиодного драйвера нагрузочный резистор, чтобы обеспечить ему нужный режим работы. Как подобрать резистор – по закону дядюшки Ома, глядя на то, что написано на драйвере.Например, если написано Output 23-35 VDC 600 mA, то сопротивление резистора будет от 23/0,6=38 Ом до 35/0,6=58 Ом. Выбираем из ряда сопротивлений: 39, 43, 47, 51, 56 Ом. Мощность должна быть соответственная. Но если взять 5 Вт, то на несколько секунд для проверки его хватит.
Внимание! Выход драйвера, как правило, гальванически развязан от сети 220В. Однако, следует быть осторожным – в дешевых схемах трансформатора может не быть!
Если при подключении нужного резистора напряжение на выходе – в указанных пределах, делаем вывод, что светодиодный драйвер исправен.
Проверяем светодиодную матрицу
Для проверки можно использовать лабораторный блок питания, примерно такой. Подаем напряжение заведомо меньшее, чем номинал. Контролируем ток. Светодиодная матрица должна загореться.
Контролируем ток дальше и аккуратно повышаем напряжение так, чтобы ток достиг номинала. Матрица будет гореть полной яркостью. Подтверждаем, что она на 100% исправна.
Что делать, если мощность светодиодного модуля неизвестна
Бывают ситуации, когда имеется светодиодный чип, но его мощность, ток и напряжение неизвестны. Соответственно, его затруднительно купить, а если он исправен, то непонятно, как подобрать адаптер.
Для меня это было большой проблемой, пока я не разобрался. Делюсь с вами, как по внешнему виды светодиодной сборки определить, на какое она напряжение, мощность и ток.

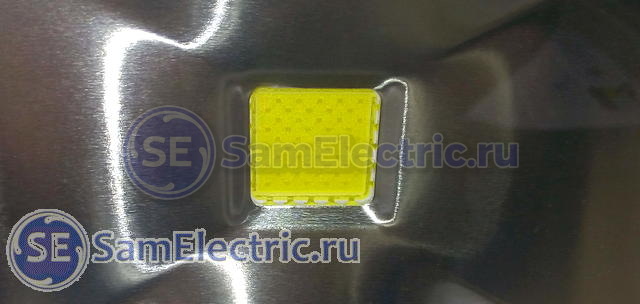

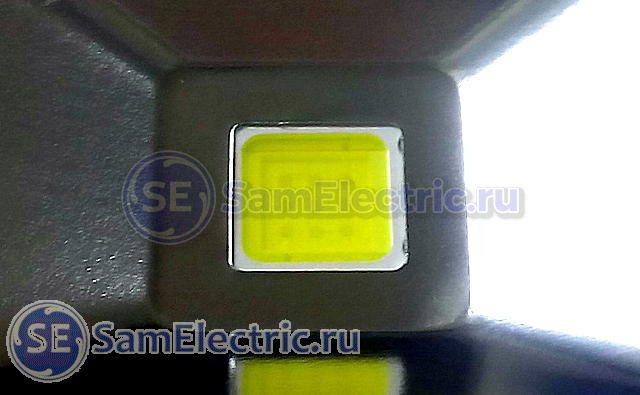

К примеру, имеем прожектор с такой светодиодной сборкой:
Дело в том, что в светодиодных матрицах прожекторов используются диоды мощностью 1 Вт. Ток таких диодов равен 300…330 мА. Естественно, всё это примерно, в пределах погрешности, но на практике работает точно.
В данной матрице 9 диодов включены последовательно, ток у них один (300 мА), а напряжение 3 Вольта. В итоге, общее напряжение 3х9=27 Вольт. Для таких матриц нужен драйвер с током 300 мА, напряжением примерно 27В (обычно от 20 до 36В). Мощность одного такого диода, как я говорил, около 9 Вт, но в маркетинговых целях этот прожектор будет на мощность 10 Вт.
Пример 10 Вт – немного нетипичный, из-за особенного расположения светодиодов.
Другой пример, более типичный:

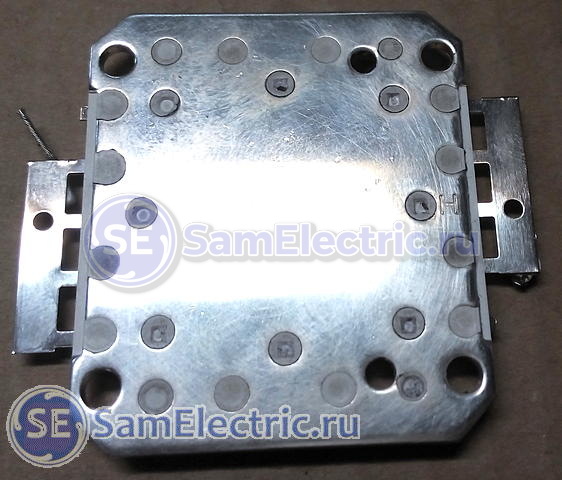

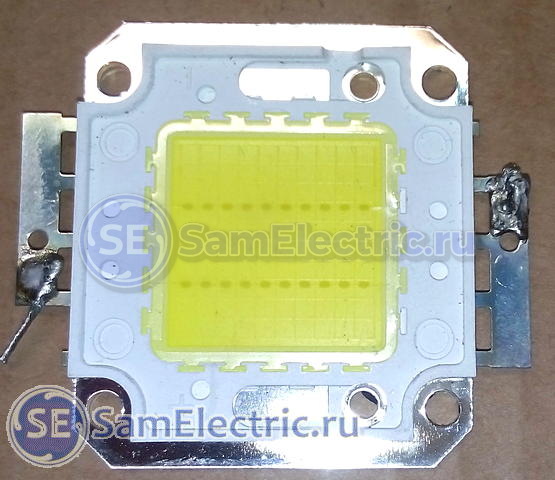

Вы уже догадались, что два горизонтальных ряда точек по 10 шт – это светодиоды. Одна полоска – это навскидку 30 Вольт, ток 300 мА. Две полоски, соединенные параллельно – напряжение 30 В, ток в два раза больше, 600 мА.

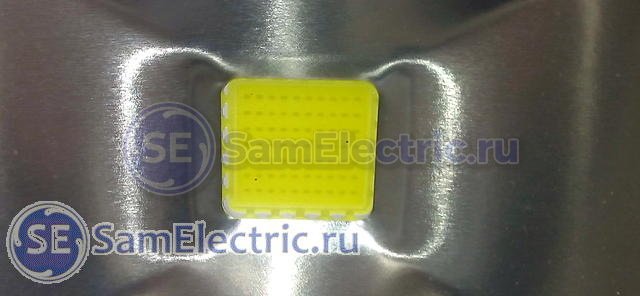

Ещё пара примеров:
Итого – 50 Вт, ток 300х5=1500 мА.
Итого – 70 Вт, 300х7=2100 мА.
Думаю, продолжать не смысла, уже всё понятно.
Немного другое дело с светодиодными модулями на основе дискретных диодов. По моим подсчетам, там один диод, как правило, имеет мощность 0,5 Вт. Вот пример матрицы GT50390, установленной в прожекторе 50 Вт:
Если, по моим предположениям, мощность таких диодов – 0,5 Вт, то мощность всего модуля должна быть 45 Вт. Схема его будет такой же, 9 линеек по 10 диодов с общим напряжением около 30 В. Рабочий ток одного диода – 150…170 мА, общий ток модуля – 1350…1500.
У кого другие соображения на этот счет – милости прошу в комментарии!
Ремонт драйвера светодиодного прожектора
Ремонт лучше начать с поиска электрической схемы Led драйвера.
Как правило, драйвера светодиодных прожекторов строятся на специализированной микросхеме MT7930. В статье про Устройство прожекторов я давал фото платы (невлагозащищенной) на основе этой микросхемы, ещё раз:
Внимание! Информация по схемам драйверов и ещё немного по ремонту вынесена в отдельную статью!
Замена светодиода
При замене светодиодной матрицы хитростей особых нет, но нужно обратить внимание на следующие вещи.
- старую теплопроводную пасту тщательно удалить,
- нанести теплопроводящую пасту на новый светодиод. Лучше всего это делать пластиковой карточкой,
- закрепить диод ровно, без перекосов,
- удалить лишнюю пасту,
- не перепутать полярность,
- при пайке не перегревать.
При ремонте светодиодного модуля, состоящего из дискретных диодов, прежде всего нужно обратить внимание на целостность пайки. А потом уже проверять каждый диод подачей на него напряжения 2,3 – 2,8 В.
Где брать запчасти для ремонта
Если нужен оперативный ремонт, то лучше всего, конечно, сбегать в магазин через дорогу.
Но если вы занимаетесь ремонтом на постоянной основе, то лучше поискать там, где дешевле. Рекомендую это делать на известном сайте АлиЭкспресс.
На этом заканчиваю. Призываю соратников делиться опытом и задавать вопросы!
