Самодельное реле времени для включения света

Представляю конкурсную статью, которую прислал читатель Алексей Сидоркин (Alex S) из Екатеринбурга.

В статье рассмотрены интересные схемные решения и описание реального устройства, которое автор изготовил сам, и пользуется с успехом более 20 лет!

Напоминаю, условия Конкурса – здесь.

20 лет – в тамбуре свет!

В новом доме планировка лестничной площадки была такова, что входные двери в мою и соседскую квартиры оказались в небольшом закутке размером 1,25×1,25 м со скудной освещенностью от этажной лампочки. А когда мы с соседом дополнительно установили на этот закуток свою железную дверь (была такая мода), то закуток превратился в темный тамбур.

Пришлось задуматься об освещении этого небольшого пространства. Это теперь в продаже датчики движения – поставил и забыл про включение-отключение лампочки, а тогда в 90-е годы приходилось обходиться тем, что было под рукой и в наличии.

Схему и конструкцию реле времени (таймера) разработал сам на базе реле постоянного тока РСМ-2[1], паспорт Ю.171.81.21, [2, 3] и газонаполненного тиратрона МТХ-90[2] [4, 5] с закороченной на анод сеткой – фактически получилась «неуправляемая» неоновая лампа. Учитывая безопасность размещения изделия с точки зрения случайного прикосновения к токоведущим частям и благоприятные условия охлаждения элементов, компоновка таймера открытая (без корпуса).

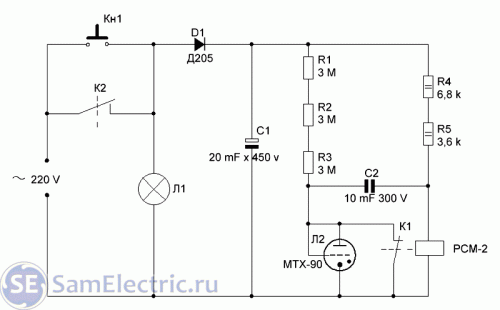

Рис.1. Принципиальная схема[3] таймера.

Рис.1. Принципиальная схема[3] таймера.

Таймер работает следующим образом.

Исходное состояние: контакт реле К1 замкнут, контакт К2 разомкнут, питание и освещение отсутствуют, сопротивление тиратрона МТХ-90 (Л2) бесконечно велико.

Кратковременное нажатие кнопки Кн1 вызывает включение лампы освещения Л1, одновременно через выпрямительный диод D1[4] [6, 7] и делитель напряжения R4-R5 срабатывает реле. При этом контакт К2 шунтирует кнопку Кн1 и удерживает реле замкнутым, а схему под напряжением. С размыканием контакта К1 стартует зарядка конденсатора С2 и повышение (рост) потенциала на сетке тиратрона через цепочку резисторов R1–R3.

Когда напряжение сетки достигнет величины зажигания/открытия тиратрона (около +80 вольт), его сопротивление резко падает «с ∞ до 0» и конденсатор C2 оказывается подключенным обратной полярностью к реле постоянного тока РСМ-2, что приводит к отключению реле и переходу таймера в исходное состояние. Замкнутый контакт К1 обеспечивает гашение/закрытие тиратрона и полный разряд конденсатора C2 через обмотку реле. Цикл завершен, таймер готов к следующему нажатию кнопки.

Параметры элементов цепочки R1-R2-R3-C2 определяют «уставку» таймера и подобраны таким образом, что время свечения лампы Л1/время нарастания потенциала на сетке тиратрона Л2 до напряжения его зажигания/открытия составляет порядка 30 секунд – этого вполне  достаточно для открывания-закрывания квартирной двери.

Электролитический конденсатор-фильтр C1 сглаживает пульсации напряжения после диода-выпрямителя D1 и стабилизирует питание схемы.

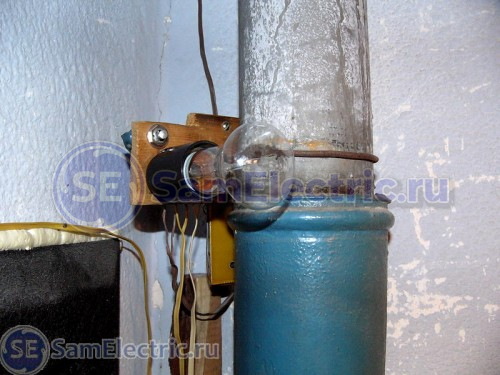

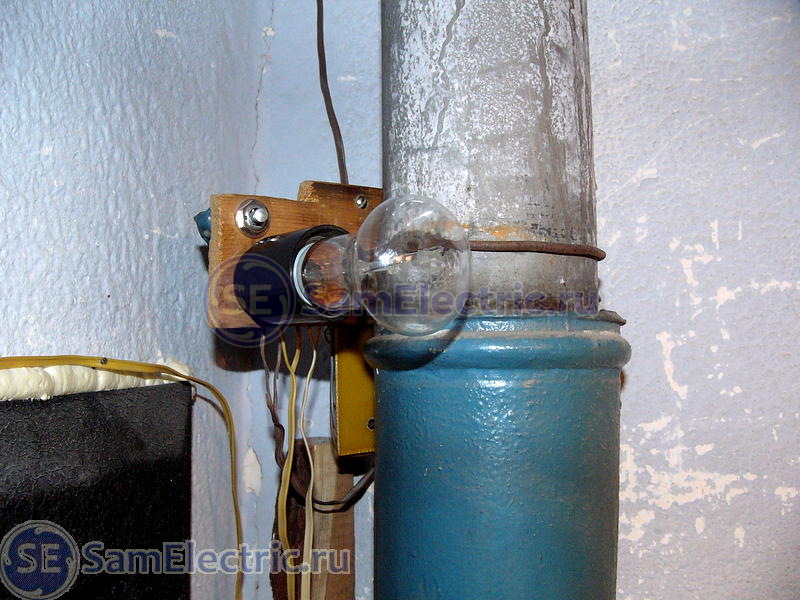

Рис.2. Общий вид и крепление устройства реле времени для освещения на ливневом стояке тамбура.

Рис.2. Общий вид и крепление устройства на ливневом стояке тамбура.

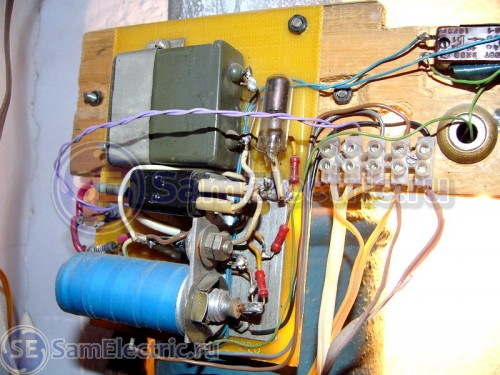

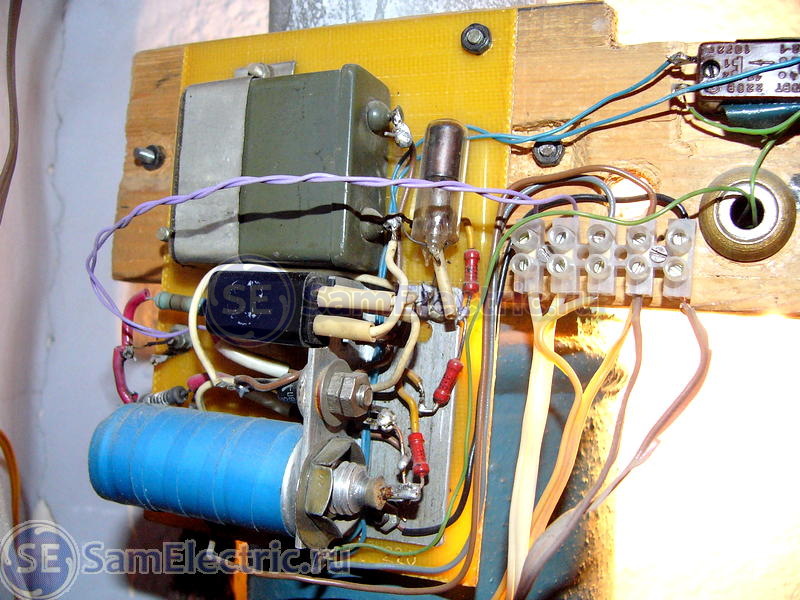

Рис.3. Монтаж реле времени для освещения (повернуто для наглядности).

Рис.3. Монтаж таймера (повернуто для наглядности).

Таймер размещен/закреплен  в углу тамбура на ливневом стояке диаметром 105 мм (рис.2) на высоте 2,1 м от пола, кнопка – на этом же стояке на уровне  1 м (рис.4). Вес устройства с лампой мощностью 60 ватт составляет 430 г.

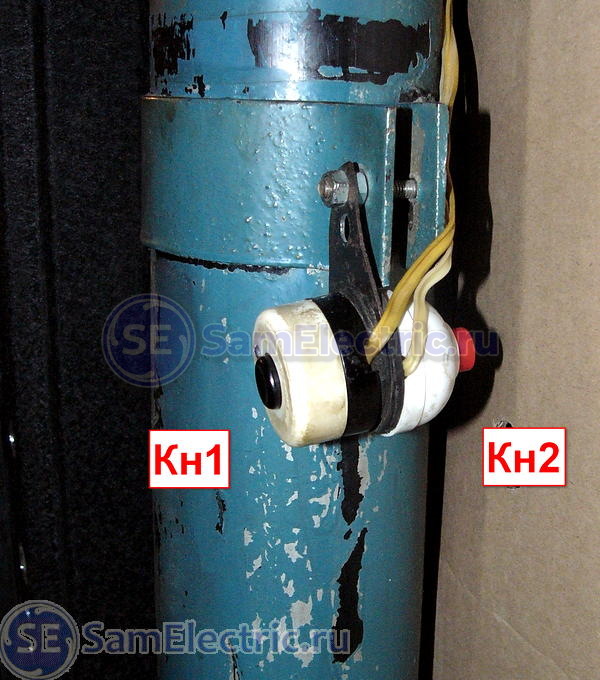

Рис.4. Монтаж кнопок самодельного реле времени.

Рис.4. Монтаж кнопок.

Устройство безотказно работает более 20 лет. За это время оно подверглось двум усовершенствованиям:

а) добавлен тумблер (рис.3, вверху справа) для  возможности переключения лампы в режим «постоянно» минуя таймер в случае такой необходимости;

б) добавлена вторая кнопка Кн2 (рис.4), кратковременно шунтирующая резистор R5 (рис.5, сиреневый провод) на случай пониженного напряжения сети (редко, но бывает и такое) – мало для срабатывания (захвата) реле, но достаточно для его удержания. Т.е., если от первой кнопки реле не срабатывает, удерживая первую кнопку, нажимаю вторую, и реле срабатывает. Отпускаю обе кнопки – реле в режиме удержания.

Ревизия, визуальный осмотр и фотографирование устройства, проведенные во время написания этой статьи, позволили также выявить некоторый перегрев резисторов R4-R5 делителя напряжения по частичному выгоранию их краски, особенно у R4  (рис.5), а также необходимость пропайки их соединения во избежание опасности нарушения этого контакта. Целесообразно заменить эти резисторы на 4-ваттные, благо, места хватает.

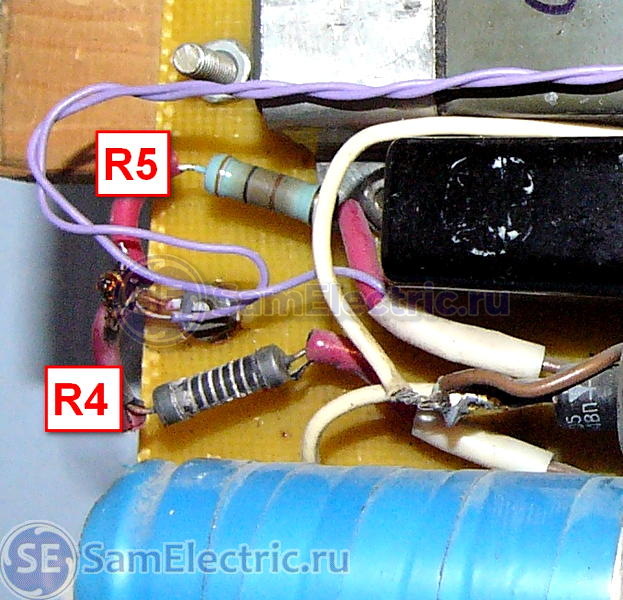

Рис5. Группа резисторов делителя напряжения.

Рис5. Группа резисторов делителя напряжения.

Да, всего 20-30 лет прошло, а какой произошел скачок в технике и технологиях! Но раритеты кое-где до сих пор на службе. Невозможно произвести мгновенную замену всех морально устаревших, но физически пригодных объектов и наработок в такой огромной стране, как Россия. В оборонном комплексе только теперь снимаются с вооружения релейные и триггерные «монстры» и «логика» – защитники Страны Советов, уступая дорогу новым поколениям понятий и категорий [8].

Что ж говорить о системе ЖКХ? Скоро ли увидим на каждом этаже своего «не элитного» дома фантастику – освещение, срабатывающее от датчика движения?!

Ссылки автора.


Может, это тоже будет интересно?




  1. sPlan 7.0 – простой и удобный инструмент для черчения электронных и электрических схем (файл выложен на блоге СамЭлектрик) • Сплан - Splan_7.0_rus - программа для черчения электрических схем / Программа непрофессиональная, но очень удобна в быстром и простом начертании схем. Архив содержит русский хелп, библиотеки компонентов, файл установки, просмотрщик, файл описания. Не требует ключа активации, работает сразу после установки., rar, 3.55 MB, скачан:7161 раз./
  2. Музей MuseumRZA.ruРеле, релейной защиты и противоаварийной автоматики [urlspan]https://museumrza.ru/jeksponaty/a-76.html[/urlspan]
  3. Справочник. Реле и контакторы. Проектно-конструкторское бюро, 1962. Реле электромагнитные. РСМ.  https://museumrza.ru/up/jeksponaty/files/Spr_RSM.djvu
  4. Музей электронных раритетов https://www.155la3.ru/tiratrons_h_1.htm
  5. Тиратрон МТХ-90 https://tec.org.ru/_bd/3/344_MTX-90.pdf
  6. Музей компьютеров. Диод Д205 https://ru.pc-history.com/diod-d205.html
  7. Музей электронных раритетов https://www.155la3.ru/d202.htm
  8. Современное состояние оборонного комплекса, перевооружение, элементная база https://econom.nsc.ru/eco/arhiv/ReadStatiy/2011_03/116Alyamov2011_03.pdf



[1] Реле снято с производства в 1984 году

[2] Последние партии МТХ-90 датированы 1992 годом

[3] Схема для статьи начерчена с использованием редактора sPlan [1]

[4] Диоды Д205 после 1970 года массово не производились

Автор статьи с удовольствием ответит на вопросы читателей, касающиеся работы его устройства, а также даст рекомендации по замене компонентов на более современные детали.

Если статья понравилась, вы можете проголосовать за неё здесь.


Рекомендую ещё:


Статья понравилась?
Добавьте её в свою соц.сеть и дайте оценку!

Звёзд: 1Звёзд: 2Звёзд: 3Звёзд: 4Звёзд: 5
(1 оценок, среднее: 5,00 из 5)
Загрузка...


Если статья оказалось полезной или появились вопросы -
пожалуйста, оставьте комментарий.

(через форму ВКонтакте, или через обычное комментирование)


8 комментариев
на “Самодельное реле времени для включения света”

  • АртёмNo Gravatar:

    Не хочу обидеть автора, но без корпуса это выглядит устрашающе.
    Ни одному ЖКХ это продать не получится.
    Элементная база гораздо старше 20 лет.
    Автор не потрудился подобрать аналоги современных реле, ну а тиратрон в наше время найти вообще не реально.
    Правило повторения схем обязывает разработчика указывать параметры радиодеталей применяемых в схеме.
    На фото видна емкость неполярная и электролит. У меня вопрос где что стоит, и где плюсы?
    Между Р4 и Р5 виден не пропай на фото, а скрутка.
    Второе что меня смутило – где автор взял резисторы 2 ваттные импортного производства 20 лет назад, они ведь ни разу не советские?
    Какова мощность 3м резисторов?
    Почему клеммные колодки и провода (витая пара) современные?
    Я очень сомневаюсь что это устройство проработало 20 лет без пожаров и ремонтов.
    На мой взгляд автор не есть разработчиком данной схемы, потому что он даже не потрудился в схеме нарисовать что у него кн2 шунтирует.
    Считаю данную схему не достойной повторения.

    Ответить
    • Alex SNo Gravatar:

      Начнем по порядку.

      1)Без корпус – в статье исчерпывающий ответ, я делал для себя и ни о какой продаже, серии, а тем более о разработке документации под производство речи нет и быть не может.
      2)По возрасту элементной базы даны ссылки.
      3)Автор имел целью показать – что имел у себя в наличии под рукой (в магазин не ходил) более 20 лет назад, из того быстро и сделал. Кто хочет повторить – карты в руки (см. п.1).
      4)На схеме и фото есть обе емкости – где-что стоит и где “+” (вверху) и “-” (внизу) ясно и начинающему.
      5)Между R4 и R5 обильный пропай на медной (диам.1,2 мм) стойке высотой 13-15 мм, прикрепленной к плате гайкой М3.
      6)Маркировка резисторов “цветными полосками” лично мне известна с 60-х годов, мощность определяется габаритами резистора (раньше они назывались сопротивлениями).
      7)Мощность 3М резисторов 0.5 Вт.
      6)”Витую пару” свил своими руками из обычных проводов, колодка поставлена позже – см. в статье про кнопку К2.
      7)20 лет – это я поскромничал, на самом деле более 25 лет.
      8)Отсутствие шунта (Кн2) и тумблера в схеме – просто привел начальную схему устройства без ненужного “перегруза”.

      Цель статьи – не призыв к дублированию схемы, тем более производство этой элементной база кануло в Лету (но, у меня еще найдется для 1-2 штук таймеров), цель – показать насколько качественна была эта отечественная элементная база, что до сих пор не снята с вооружения и стоит на страже рубежей наше Родины (и маленько у меня в тамбуре).

      Ответить
    • Alex SNo Gravatar:

      Вот, про надежность современной элементной базы живой пример.

      Поставил в коридоре в квартире то же самое по назначению (таймер), но на базе датчика (сенсора) движения Camelion LX-39/Wh (чек покупки на 298 руб. от 06.12.14). И что? Один раз ремонтировал этот сенсор (залипание контактов реле), поработал еще месяца 2-3, но второй раз отремонтировать не получилось. Купил другой сенсор ДД-012 (LX118B, производитель NingBo Ehome Electronics Co.,Ltd.), чек на 350 руб. от 25.09.2015. Пока работает, но есть глюки. До 20-ти лет явно не дотянет.

      Кто такую дрянь поставляет? И кто ее поставит на ракетный комплекс?

      Ответить
    • Alex SNo Gravatar:

      Артём, Во-первых, спасибо за критику и замечания и конечно, без обид.
      Я понял – Вы имеете какое-то отношение к ЖКХ с решением массового поэтажного освещения, элементной базой и конкретными исполнителями. Вы увидели в моей статье “конкурента”, не так ли?

      Ответить
    • ВАСИЛИЙNo Gravatar:

      Критика дело конечно хорошее. Время течёт ,меняются возможности материальные ,социальные ,ЭКОНОМИЧЕСКИЕ. Уметь применять из СТАРОГО хлама,сохранившегося в САРАЕ до сих дней , пустить в дело – ВОТ ОНО ТВОРЧЕСТВО . Я этого “хлама” накопил оченно МНОГО. А как практически реализовать – НЕ ЗНАЮ. Сегодня уже забыли о ТРИОДЕ как о РАДИОЛАМПЕ , а на базе пентода можно в домашних условиях сделать полезную ВЕЩЬ.

      Ответить
  • Alex SNo Gravatar:

    “Изюминка” схемы состоит а том, что на обмотку замкнутого реле постоянного тока вдруг подается импульс обратной полярности и достаточной энергии/вольтажа, чтобы “опрокинуть”/разомкнуть это реле. Остается задать момент наступления этого “вдруг”. И всё.

    Идея встречного по полярности импульса теряется во глубине веков, ничего нового, просо надо было применить к своему случаю.

    Ответить
  • Александр/СамЭлектрикNo Gravatar:

    Опубликована третья, заключительная статья участника конкурса – про электромонтаж в панельном доме.
    Просьба ознакомиться и обсудить.

    Ответить
  • Александр/СамЭлектрикNo Gravatar:

    Подведение итогов конкурса и награждение победителей – ЗДЕСЬ.

    Ответить
