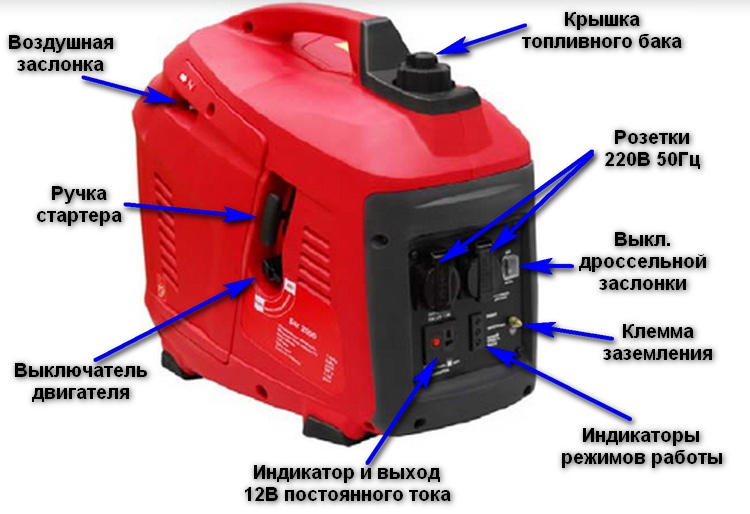

Инверторный генератор БИГ 2000. Устройство и внешний вид

Инверторный генератор Elitech БИГ 2000. Устройство и внешний вид

В этой статье поделюсь своим опытом по подключению инверторного бензинового генератора к дому. В качестве подопытного образца выступает генератор Elitech Big 2000.

Внешний вид и основные органы управления показаны на фото слева. А инструкцию на этот генератор можно будет скачать, дочитав статью до конца).

Как обычно, все фото можно приблизить, а все файлы скачать бесплатно.

Ну и тоже, как обычно, сразу даю смежные статьи на моём блоге, которые схожи по теме:

Статья 1 – Подключение бензинового генератора Huter к дому. На эту статью я буду часто ссылаться, в ней рассмотрены теория и многие тонкости.

Статья 2 – Использование ИБП (UPS) для питания цепей управления. В этой статье также рассмотрены многие теоретические и практические вопросы применения UPS, приведены реальные осциллограммы.

Отличия инверторного генератора от обычного

Чем отличается инвертерный генератор от обычного? По моему мнению, если к обычному генератору (статья 1) подключить онлайн UPS, то вся эта система будет похожа на инверторный генератор.

Но не всё так просто. Инвертерный генератор лучше обычного, поскольку он может крутиться с любой частотой. Он сам определяет свои обороты в зависимости от потребляемой мощности. Обычный же генератор вынужден при любой нагрузке (в том числе, и на холостом ходу) крутиться с одинаковой частотой, выдавая в сеть 220В 50Гц.

Инверторный генератор крутится по ситуации, подзаряжая встроенную аккумуляторную батарею. А постоянное напряжение батареи преобразуется в чистый синуc, как это происходит в онлайн UPS. Потому такие генераторы ещё часто называют генераторами с двойным преобразованием.

В результате, у инверторного генератора имеются существенные преимущества, по сравнению с обычным:

  • Существенная экономия топлива, поскольку оборотами управляет электроника в зависимости от необходимой выходной мощности.
  • Чистый синус, который так любят котлы и другая электронная техника
  • Шум – гораздо меньше. По моим ощущениям, работает инверторный генератор тише маломощного скутера.
  • Гораздо меньший вес, благодаря возможности применения менее мощного двигателя. При той же мощности инверторный генератор может весить в три раза меньше обычного.

За все эти преимущества надо платить, поэтому основным минусом является цена.

Инвертерные генераторы, как правило, являются бензиновыми, в то время как обычные могут быть и бензиновыми, и дизельными, и газовыми.

Схема АВР для автоматического подключения генератора

Мне удивительно, что многие люди, купившие генератор, думают, что его нужно подключать в розетку. Просто, делают кусок провода, на на обоих концах которого – штепсельные вилки. У меня волосы дыбом, а они мне в ответ – “ну ведь всё работает же!”

Передо мной стояла задача подключить инверторный генератор для котла к дому. Особенностью подключения было то, что при пропадания электроэнергии генератор планировалось выносить на улицу и подключать через разъем. Кроме того, генератор хозяева планировали брать с собой на природу, пользуясь штатными выходами переменного тока 220В.

Я уже писал про то, как сделать схему АВР (Автоматический ввод резерва), см. ссылку на подключение Huter в начале статьи. В данном случае нужно было также сделать АВР, чтобы пользователю ничего не надо было делать в смысле переключений, только подключить разъем.

В принципе, для АВР совсем не важно, какой генератор через него подключают. Не важна ни фирма, ни форма синуса, ни частота и уровень напряжения. То есть, эта схема подойдёт для любого генератора.

Вот такую схему я накидал быстренько от руки в данном случае:

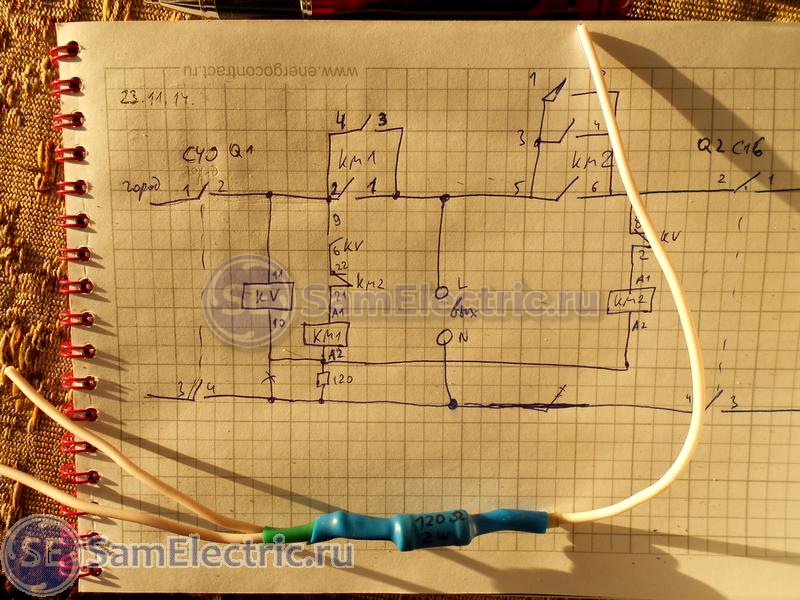

1 Схема АВР черновик

1 Схема АВР черновик

Что за резистор? Об этом чуть позже, а пока схема подключения генератора к дому, уже в приличном виде:

2 Подключение генератора - схема АВР

2 Подключение генератора – схема АВР

Чем эта схема отличается от приведенной в статье про подключение Huter?

  1. Применяется модульный контактор КМ-40, поскольку мне нужен был низкий уровень шума – щиток с АВР устанавливался в спальне, за шкафом, фото будут ниже.
  2. Нет блокировки для контактора КМ2. Но, блокировка нужна в основном от человеческого фактора, а в данном случае нажать на контактор КМ1 (при включенном КМ2) не представляется возможным. Поскольку он – модульный. А случай, когда будут одновременно замкнуты НО и НЗ контакты реле KV, трудно себе представить.
  3. Нет размыкания нуля. Что это означает, опять же, отсылаю к моей статье про Хутер.
  4. В нормальном режиме реле KV и контактор КМ1 будут месяцами работать во включенном состоянии. Я в последнее время заметил в разных устройствах, что контакторы, которые длительно работают, питают через резистор. Применил резистор и я. В результате, на нём падает напряжение 3…4 Вольта, что увеличивает надежность работы катушек реле и контакторов.

Третий контакт реле РЭК77-3 (нормально замкнутый, который я опять забыл указать на схеме) используется для остановки генератора при появлении городского напряжения.

Сборка щитка АВР

Процесс сборки показан на фото:


А что там свежего в группе ВК СамЭлектрик.ру?


Подписывайся, и читай статью дальше:

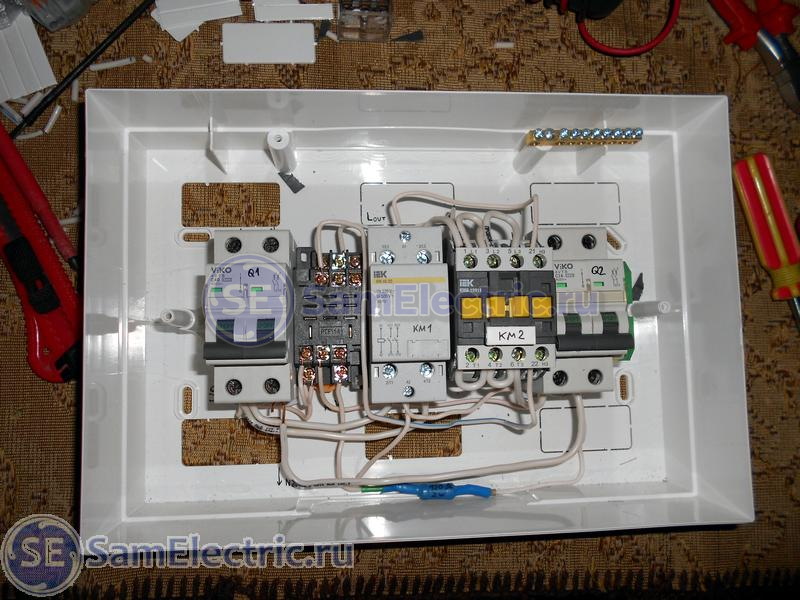

3 Сборка схемы АВР

3 Сборка схемы АВР

Вот такой щиток у меня получился:

4 Щиток с АВР

4 Щиток с АВР

Переделка генератора

Дальше работаем у клиента.

Чтобы генератор подключить через АВР к дому, его надо переделать.

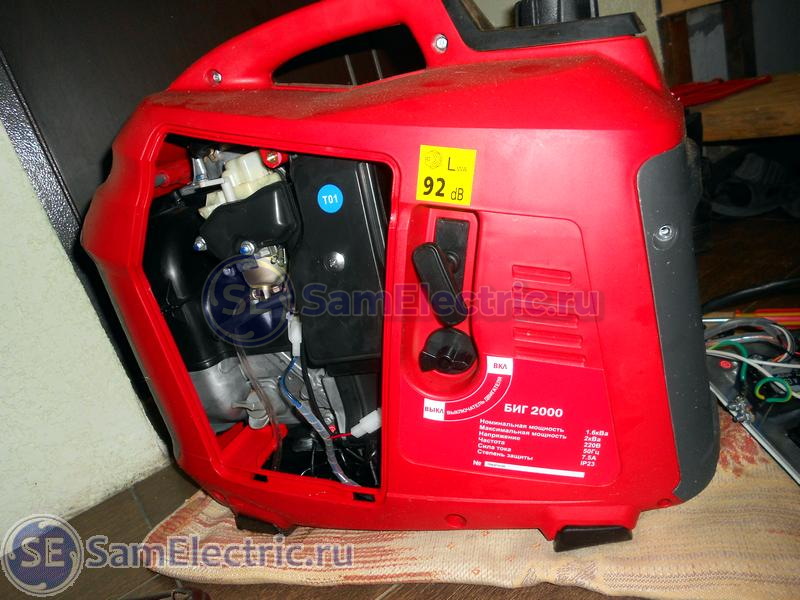

5 Разбираем генератор

5 Разбираем генератор

Мне важно добраться до проводов, идущих на выключатель двигателя, и до выхода 220В.

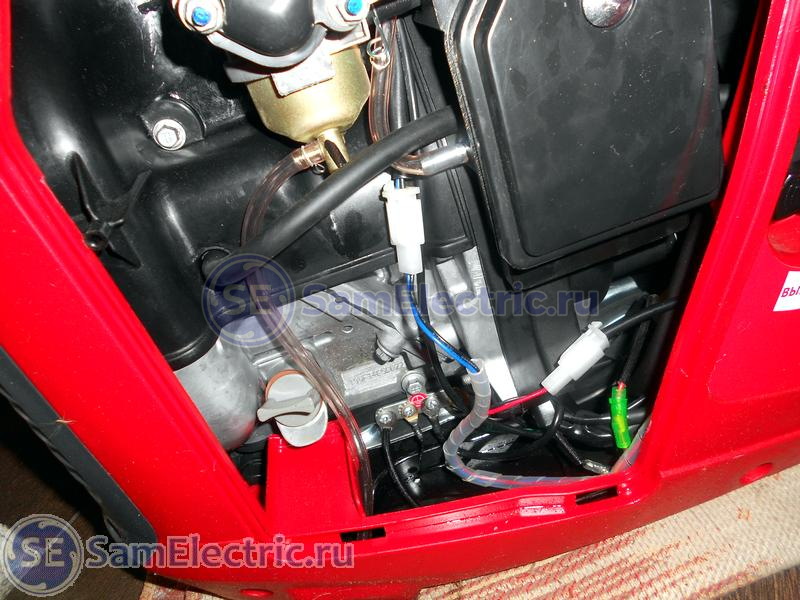

6 Ищем нужные провода

6 Ищем нужные провода

Как и в Хутере, в этом генераторе (думаю, что и во всех других) двигатель запустится только при замкнутых контактах этого выключателя.

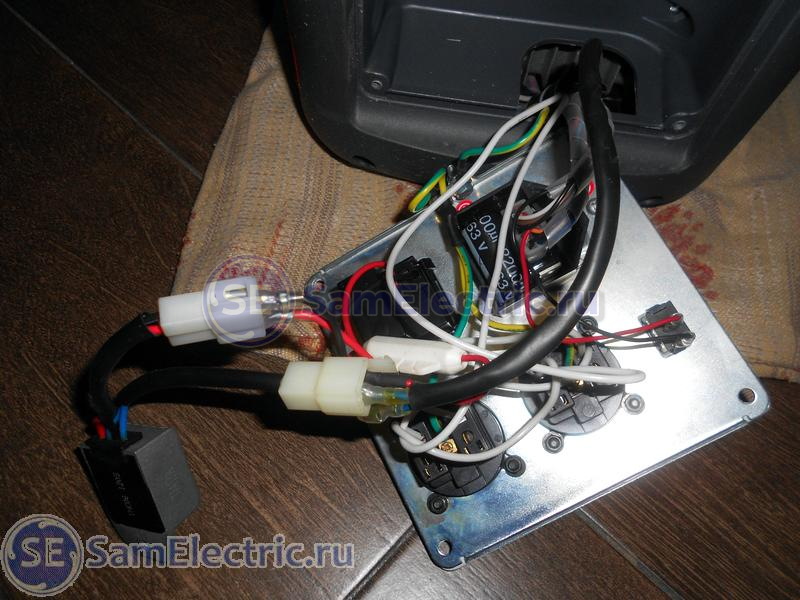

7 Панель управления сзади

7 Панель управления сзади

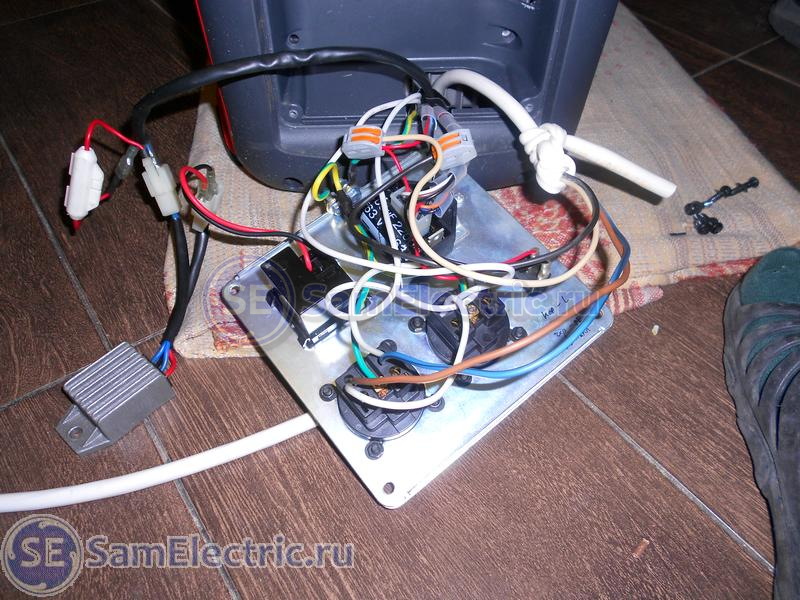

Подключаю выходной кабель к генератору. Использую кабель ПВС 4х1,5. Максимальная мощность, которая будет передаваться по этому кабелю – 2 кВт, ток не более 10А. Если ток будет превышен, должна сработать защита генератора. Кроме того, эти провода защищены автоматом Q2 на 16А.

8 Подключаем кабель управления и питания

8 Подключаем кабель управления и питания

  • Коричневый – фаза,
  • Синий – ноль,
  • Черный и белый – размыкание контактов выключателя двигателя.

Напоминаю, что на выходах генератора нет понятий “Фаза” и “Ноль”, выходы назначаются волевым решением электрика при подключении. И потом их менять нельзя.

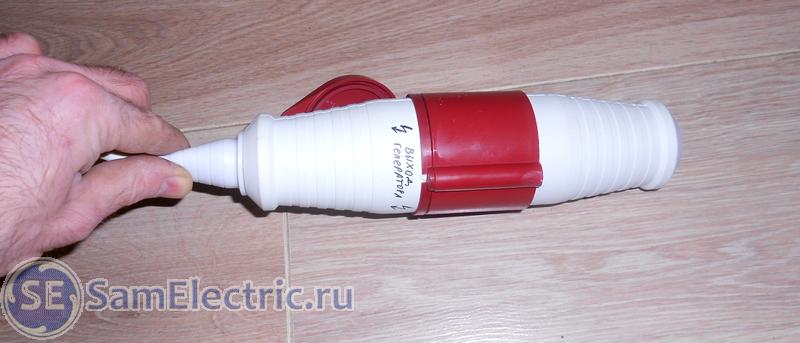

Кабель заканчивается разъемом ССИ на 4 контакта. В состоянии генератора, когда он физически отключен от дома, на конце кабеля стоит такая заглушка:

8_2 Выходной разъем генератора

8_2 Выходной разъем генератора

В этой заглушке стоит перемычка, которая позволяет включать генератор в любом месте, например, на природе. Кроме того, это защищает от случайного прикосновения, поскольку без этой заглушки, как и без подключения к АВР, генератор не включится.

Правда, и тащить этот кабель (3 метра) придётся на природу, хотя там он будет бесполезен.

Подключение генератора к дому

Вот промежуточный этап монтажа, на фото показано, что куда и откуда:

9 Подключаем генератор

9 Подключаем генератор

Счетчик стоит на улице, после него – двухполюсный автомат на 40 Ампер, далее СИП идёт по стене дома в стандартный электрощит, который показывать здесь нет надобности. Это так было. Теперь – СИП в домашний щиток идёт не сразу, а через АВР. Вот что получилось со стороны улицы:

9_2 Всё подключено. Место для подключения генератора

9_2 Всё подключено. Место для подключения генератора

А вот что получилось в комнате, с другой стороны этой стены:

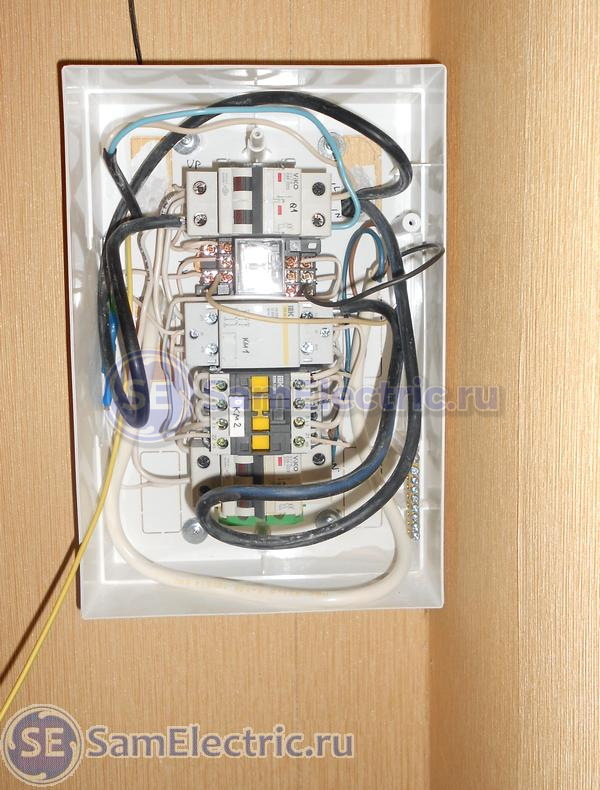

10 Монтаж щитка с АВР

10 Монтаж щитка с АВР

Видно, что на третью пару контактов реле прикручены 2 провода (черный и белый), они как раз и разрешают запуск генератора, когда нет напряжения из города.

Слева на фото заходит кабель со счетчика (из города), чуть ниже – ПВС от генератора. Справа заходит СИП, через который питание идёт на домовой электрощиток.

Щиток установлен. Слева – платяной шкаф, справа – стена:

11 Щиток установлен

11 Щиток с АВР установлен

Вот как всё выглядит в итоге:

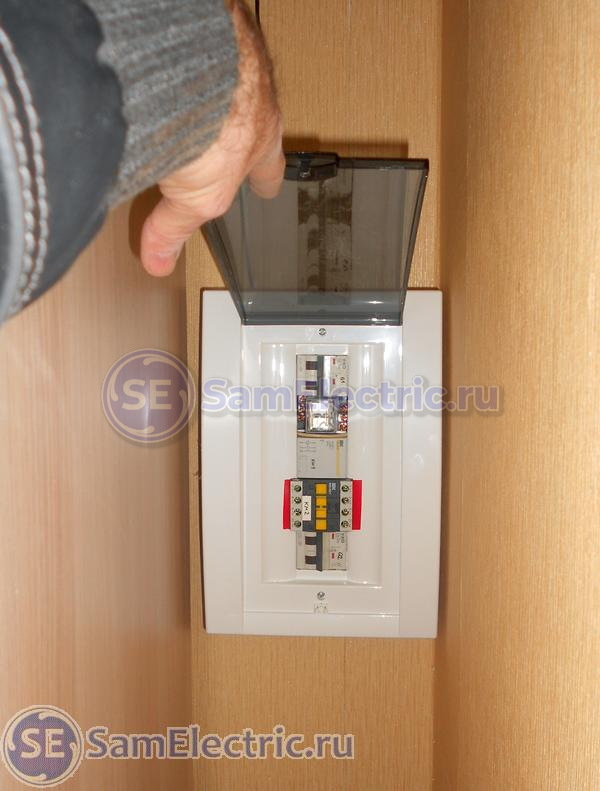

12 Крышка щитка открыта

12 Крышка щитка открыта

Щиток с АВР в обслуживании не нуждается, разве что раз в 2-3 года электрик должен проверять протяжку клемм и чистоту контактов.

Монтаж заземления

Бонусом – как я в этом доме сделал заземление без сварки.

Надо сказать, что в этом доме заземления не было совсем, и хозяин попросил меня его сделать.

Знаю, что многие меня осудят, но я считаю такое заземление в большинстве случаев вполне достаточным для частного дома. Штырь (прут арматуры) длиной 1,5 м забит в землю в месте, где сливается вода с крыши. Там тень, и земля всегда сырая.

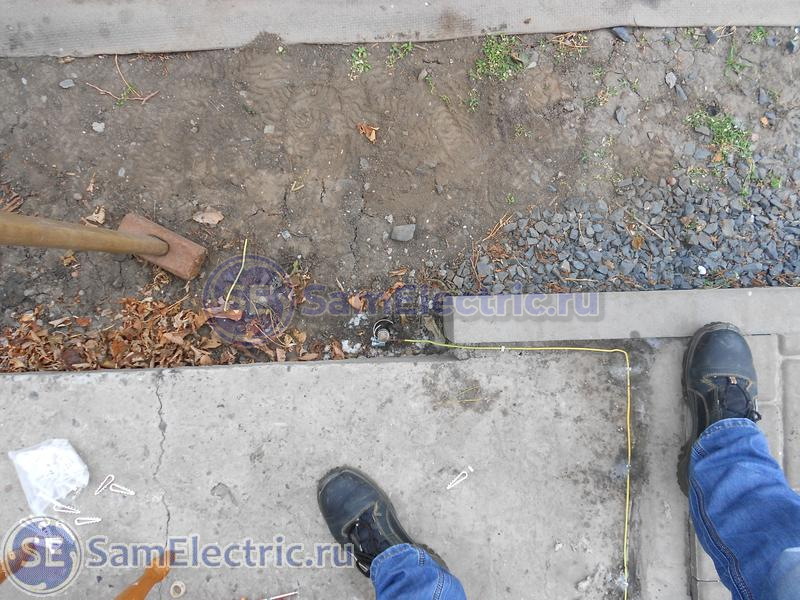

13 Заземление

13 Заземление. Провод 6 квадратов идёт в систему заземления дома.

Штырь зачищен напильником, и провод к нему прижат металлическими хомутами таким образом:

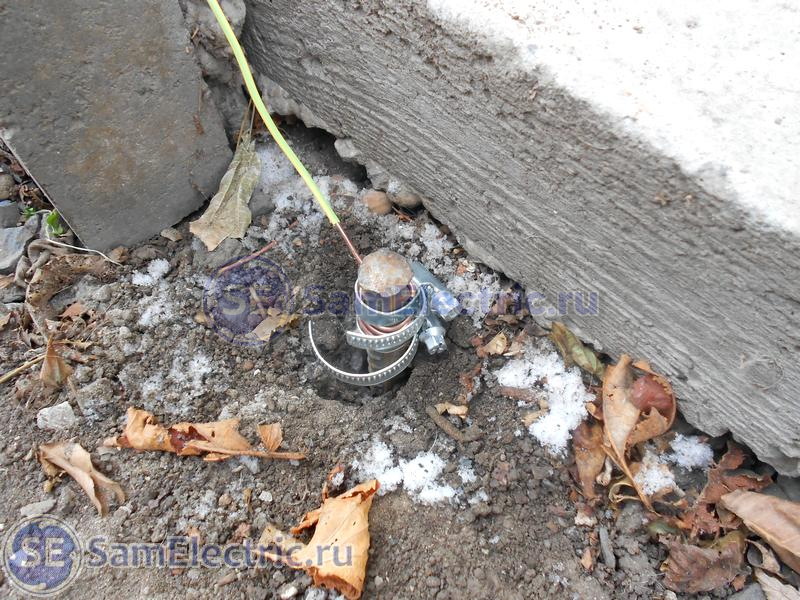

14 Заземление

14 Заземление через металлические хомуты. Начало декабря. Последние листья и первый снег…

Пару слов о заземлении. Надо было использовать 5-проводный кабель и разъем, чтобы генератор подключить к заземлению. Мой минус. Но, судя по тому, что корпус генератора полностью пластиковый, особой необходимости в этом нет.

Как и обещал, инструкция на инверторный генератор Elitech Big 1000 и 2000:

BIG 2000 Manual / Инструкция и руководство по эксплуатации на инверторные генераторы БИГ 1000 и БИГ 2000. 24 страницы, на русском языке., pdf, 5.88 MB, скачан:826 раз./

Всем спасибо за внимание, коллеги, прошу делиться мнениями и конструктивно критиковать в комментариях.
