Генератор Huter DY3000L

Huter DY3000L. Общий вид

В данной статье подробно рассмотрю конструкцию и электрическую схему бензинового генератора Huter DY3000L. Генератор без автозапуска. Фото генератора – слева.

Этот электрогенератор был куплен для резервного питания на дачу, и про то, как я его подключал, и какие схемы АВР при этом рассмотрел, читайте – как я подключал генератор Huter через АВР.

А все мои статьи по генераторам – здесь.



Характеристики бензогенератора Huter DY3000L

Вот вкратце параметры этого бензинового электрогенератора, которые интересуют нас, как электриков: Выходная мощность – 2500 ВА (с учетом коэффициента мощности и запаса – берём 2 кВт), запуск – ручной. Больше в принципе с электрической стороны знать ничего не требуется.

Остальные параметры генератора можно узнать из инструкции.

Инструкцию к генератору, а также ещё кое-что, можно будет скачать, дочитав статью до конца.

Основные потребители питания – система отопления (около 300 Вт, зимой – самый стратегически важный потребитель, ради него и покупался генератор), телевизор (100 Вт), холодильник (300Вт), освещение (300 Вт). Итого – прекрасно укладываемся в 1,5кВт. Чтобы питать такую нагрузку, данного генератора вполне хватает.

Ещё в доме есть электрообогреватель мощностью 2,2 кВт и стиральная машина, но мне было дано честное слово, что от генератора они питаться не будут.



Конструкция генератора

Самая важная и капризная часть бензинового генератора Huter, как и любого другого – это система его запуска. Топливный кран, воздушная заслонка, свеча, уровень масла и бензина – всё должно быть в нужном положении и в норме.

Что нас интересует – выключатель работы двигателя (в выключенном состоянии – замкнут), автоматы защиты по переменному и постоянному току.

Ниже – несколько фотографий электрических внутренностей генератора Huter 2500l:

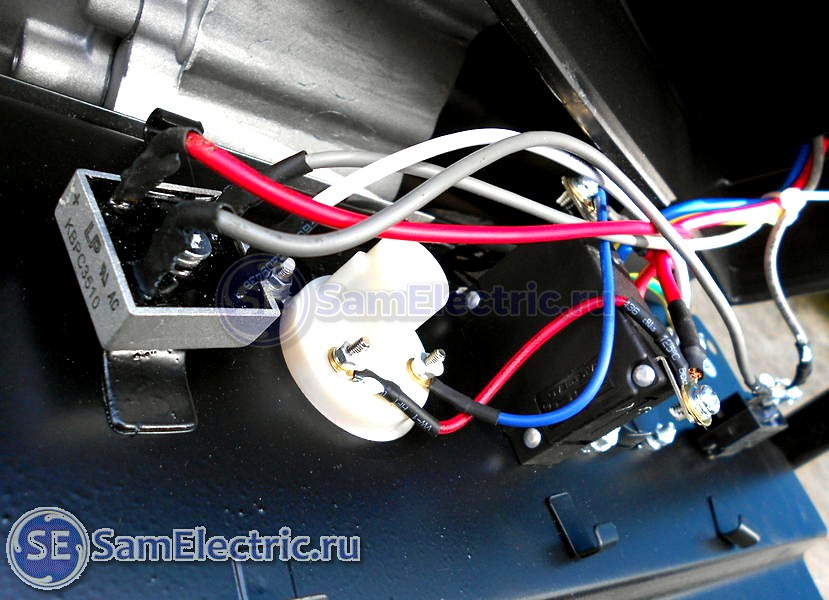

электросхема Huter DY3000L_диодный мост и вольтметр

1_электросхема Huter DY3000L_диодный мост и вольтметр

Видим диодный мост KBPC3510 на 35 Ампер и 1000 Вольт. При заявленном токе заряда не выше 9А, максимальном напряжении 14В и токе защитного автомата 10А диодный мост будет работать без проблем.

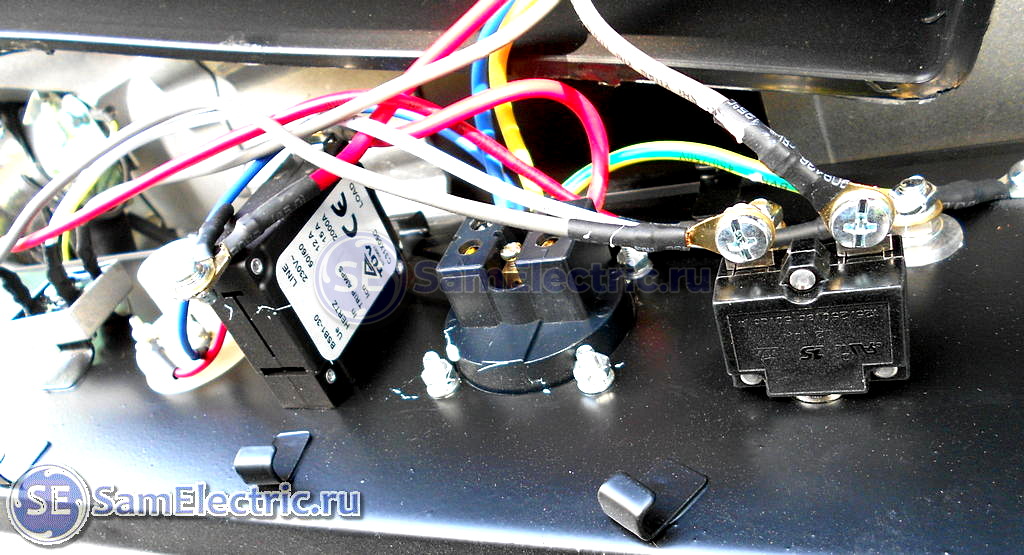

электросхема бензогенератора Huter DY3000L _выходные клеммы и защита

2_ электросхема бензогенератора Huter DY3000L _выходные клеммы и защита

На второй фотографии виден автомат защиты по переменному напряжению, на котором наклейка с информацией, что его номинальный ток – 12А, ток срабатывания – 15А. Справа – тепловое реле постоянного тока на 10А.

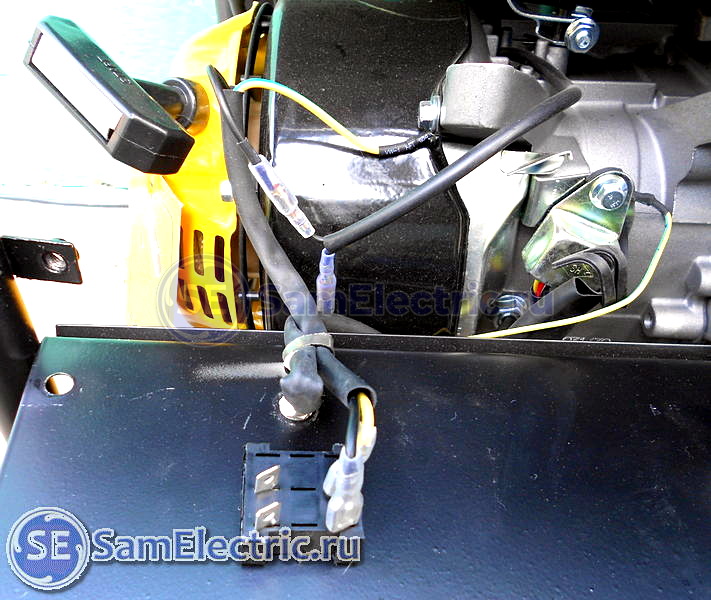

3_ электросхема Huter DY3000L _выключатель работы

3_ электросхема Huter DY3000L _выключатель работы


СамЭлектрик.ру в социальных сетях:

Интересно? Хочешь знать больше? Вступай в группу ВК!
Вступай в Дзен

Подписывайтесь! Там тоже интересно!



На третьей фото – выключатель двигателя. Провода к нему я буду использовать для автоматической остановки генератора в случае поступления напряжения из города.

А включается (запускается) генератор вручную, с помощью вон той дёргалки, по правильному говоря – троса ручного стартера.

В рассматриваемой модели нет автозапуска. У модели Huter DY3000LX есть электрический стартер, запускаемый от аккумулятора, там возможен автоматический запуск.



Схема бензогенератора Huter

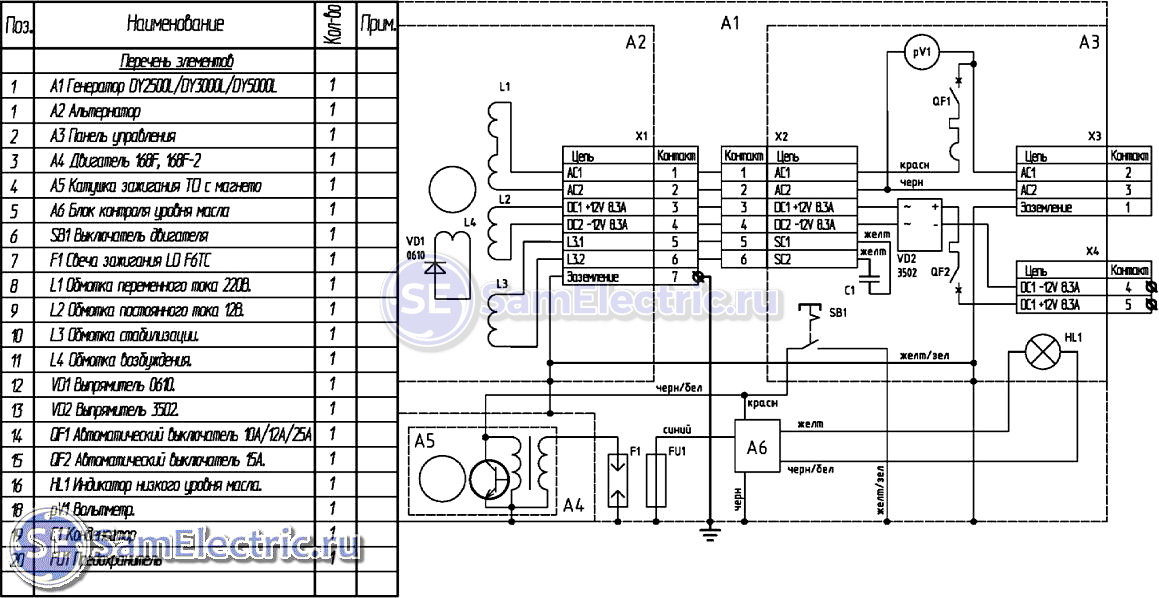

Рассмотрим электрическую схему бензинового генератора Huter DY 3000L, которую я взял из инструкции:

Электрическая схема бензинового генератора Huter

Электрическая схема однофазного бензогенератора Huter

Вкратце, как работает схема бензогенератора. Альтернатор А2 раскручивается тросом вручную, катушка зажигания А5 вырабатывает на свече F1 искру, которая запускает бензиновый двигатель внутреннего сгорания. Искры не будет, если замкнут выключатель SB1 – искра будет замыкаться на корпус.

Вырабатывается два выходных напряжения альтернатора – катушкой L1 220В (поступает через QF1 на выход 220VAC) и катушкой L2 – 12В (поступает на выход через диодный мост и QF2). От КЗ защиты по постоянному току нет, вся надежда при КЗ на большое падение напряжения.

За уровнем масла можно следить по индикатору HL1, за уровнем напряжения – по стрелочному прибору PV1.

За правильную работу альтернатора и стабильность частоты и напряжения отвечают катушки L3 и L4.



Правильная схема генератора Huter

Читатель прислал правильную схему, в которой исправлено подключение датчика уровня масла А6. Получается, что F1 – никакая не свеча, а датчик уровня масла!

Обсуждение – тут.

Правильная схема генератора Hyter

Правильная схема генератора Hyter 3000 и 4000



Установка

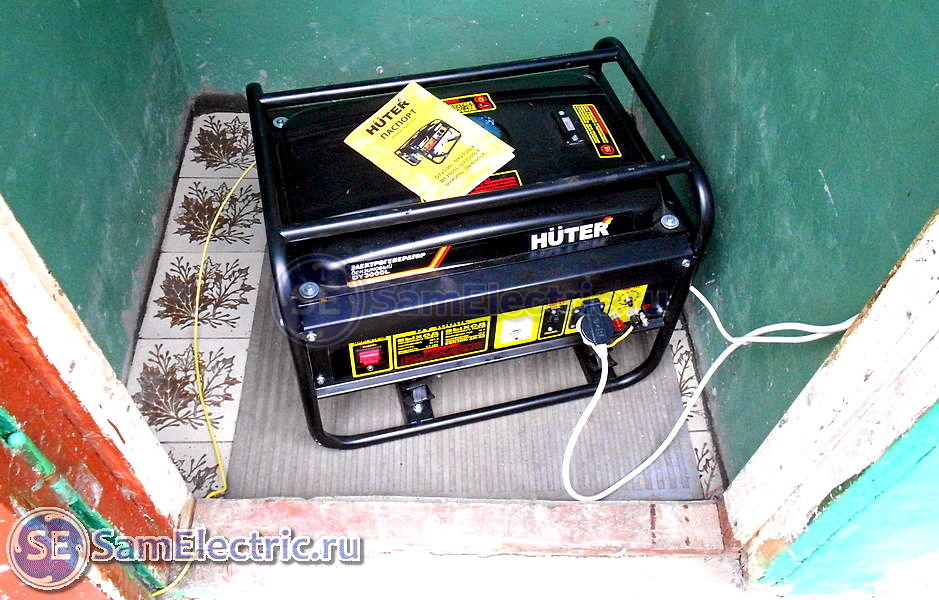

А вот бензиновый генератор Huter dy3000l на своём рабочем месте:

7_генератор подключен и установлен

7_генератор Хутер, красавчик, подключен и установлен

Справа два провода ПВС – выход генератора и провод к выключателю генератора. Слева – заземление.



Инструкция на генератор Huter

Huter 2500 3000 manual / Паспорт и инструкция по эксплуатации на электрогенераторы Huter 2500, 3000, L, LX, pdf, 935.27 kB, скачан: 4069 раз./
Библиотека схем АВР / Схемы однофазных и трехфазных промышленных АВР от фирмы Стандартэнерго, pdf, 465.55 kB, скачан: 5651 раз./
