Электрический полотенцесушитель – устройство и подключение

Показано подключение электрического полотенцесушителя

Электро полотенцесушитель. Показано подключение электрического полотенцесушителя без розетки

Сегодня рассмотрим очень полезное в современной ванной устройство – полотенцесушитель. Они бывают электрические, водяные, комбинированные, в регулятором температуры и без. Но обо всём по порядку.

Электрический полотенцесушитель – сухое решение мокрых проблем

В отличие от водяных полотенцесушителей, которые соединяются с системой горячего водоснабжения или автономного отопления, для работы электрических – требуется лишь доступ к сети 220В. Это отличное решение для помещений, в которых отсутствует контур автономного отопления, а также для тех квартир, которые в летний период времени отключаются от системы горячего водоснабжения.

Какому нагревательному элементу отдать предпочтение?

В конструкцию электрических полотенцесушителей входит специальный нагревательный элемент. Это может быть специальный кабель либо ТЭН.

В «сушилках» с нагревательным кабелем, как правило, отсутствуют терморегуляторы и предохранители. Отдельное приобретение этих элементов значительно увеличивает их стоимость. Поэтому большинство покупателей выбирают второй вариант – полотенцесушитель и ТЭНом и терморегулятором.

Мы уже говорили о проточном электрическом нагревателе, основным источником тепла которого является ТЭН. Трубчатый ЭлектроНагреватель (ТЭН) имеет широкую область применения: стиральные машины, радиаторы, бойлеры. И полотенцесушители в этом перечне занимают далеко не последнее место.

Как устроен ТЭН

Современный рынок трубчатых электронагревателей  (ТЭНов) представлен широким выбором моделей от различных производителей. Каждая модель может иметь свои конструктивные особенности, но, в целом, их устройство и принцип работы идентичны.

Как устроен ТЭН

Как устроен ТЭН

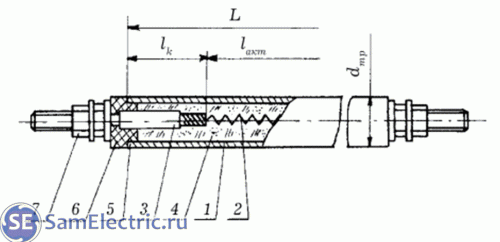

Как видно из схемы, ТЭН состоит из:

  1. оболочки, представленной в виде трубки с тонкими стенками;
  2. спирали, соединенной левым концом со стержнем;
  3. герметически закрытой трубки, справа от которой отходит контактный стержень. От него передается ток на спираль;
  4.  изоляционного материала, предотвращающего замыкание на корпус трубки. Он отлично проводит тепло и не пропускает ток;
  5. вещества для герметизации;
  6. фарфоровой втулки;
  7. контактной гайки.

В процессе работы ТЭНа происходит преобразование электрической энергии в тепловую: благодаря высокой теплоотдаче спирали и теплопроводности изолятора происходит нагрев всей трубки, которая в свою очередь нагревает воду или масло внутри устройства.

А устройство электрического полотенцесушителя практически полностью повторяет устройство ТЭНа.

Правила подключения электрических полоненцесушителей

Современные ТЭНы полотенцесушителей автоматические, следовательно, помимо самого нагревательного элемента оснащены также регулятором температуры и предохранителем.

Вам не нужно контролировать его работу – достаточно выставить желаемую температуру в трубах, а встроенный терморегулятор сам будет следить за этим процессом.

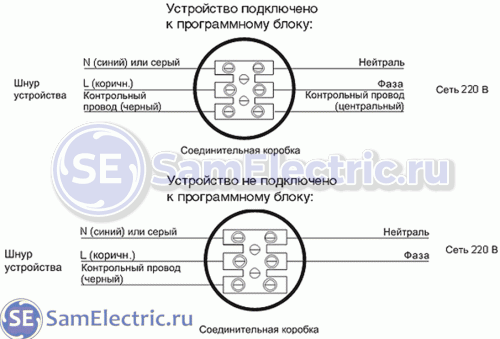

Главное, правильно выполнить подключение к сети. На рисунке ниже отображена схема подключения электрического полотенцесушителя Campa к программному блоку (терморегулятору).

Схема подключения полотенцесушителя

Схема подключения полотенцесушителя

Если Вы подключаете полотенцесушитель в первый раз, лучше опирайтесь на заводскую инструкцию, чтобы не перепутать фазу и нейтраль. Подключать устройство к сети лучше всего напрямую, без использования розеток. Ведь ванная – это царство пара, с собственной армией капель конденсата, стекающих по стенам. Разумеется, можно поставить специальную водостойкую розетку или приобрести устройство защитного отключения, но и они не обеспечат стопроцентную защиту, к тому же стоят не дешево.

А вот в случае с комбинированными полотенцесушителями, без подобных решений не обойтись. Дело в том, что такая «сушилка» в большей степени используется как водяная. Переход на работу от сети осуществляется только в летний период, когда система горячего водоснабжения отключена. Соответственно, при переходе на водяной источника тепла ТЭН в обязательном порядке подлежит демонтажу.

Монтаж подключение комбинированного полотенцесушителя

Монтаж и подключение комбинированного полотенцесушителя

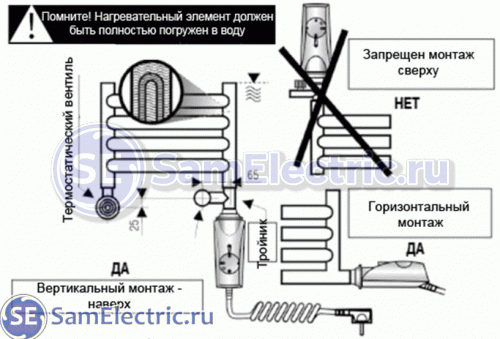

Как видно на рисунке, ТЭН может монтироваться как горизонтально, так и вертикально. И в первом, и во втором случае нагревательный элемент должен располагаться снизу полотенцесушителя так, чтобы вся трубка была погружена в воду. Если ТЭН будет расположен сверху, даже малейшее снижение уровня жидкости в трубах приведет к его поломке. И тогда придётся его менять, как это написано в статье про конвектомат ПКА Абат.

Как установить и как подключить полотенцесушитель

Вариант установки показан ниже:

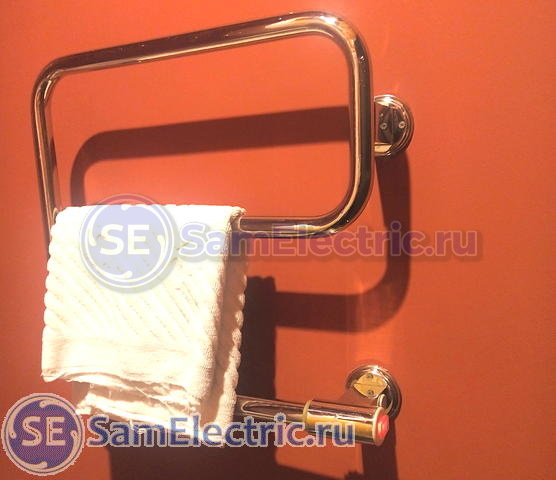

Установка электрического полотенцесушителя на стену в ванной

Установка электрического полотенцесушителя на стену в ванной

В данном случае подключение произведено стационарно (без розетки), а в конструкцию входит выключатель питания (на фото – справа внизу).

Статья предоставлена сайтом Сделано Руками.ру – Узнай всё о ремонте. (ссылка отсутствует по причине закрытия данного сайта)
