Ремонт проточного водонагревателя
В данной статье расскажу о своём опыте по установке и ремонту проточного электрического водонагревателя.
По устройству и выбору проточного электрического водонагревателя рекомендую почитать другую мою статью.
Содержание статьи:
Установка проточного водонагревателя
Ниже опишу процесс монтажа проточного водонагревателя Thermex System (Термекс систем), фото которого приведено в самом начале статьи. Вот коробка из-под него:
Проточный водонагреватель Termex system_коробка
Эротические фантазии дизайнеров других нагревателей разыграются сильнее, читайте статью до конца ;)
Монтируется он на стену, обычными дюбелями, вес его небольшой, так что проблем нет. Главное – учесть, что кроме электропровода подключается ещё ВОДОпровод, нужно заранее купить шланги для воды необходимой длины.
Как подключить проточный водонагреватель
На что надо прежде всего обратить внимание электрику при установке водонагревателя, да и любого электроприбора? Правильно, на потребляемую мощность. Она обычно указывается на задней стенке любого прибора:

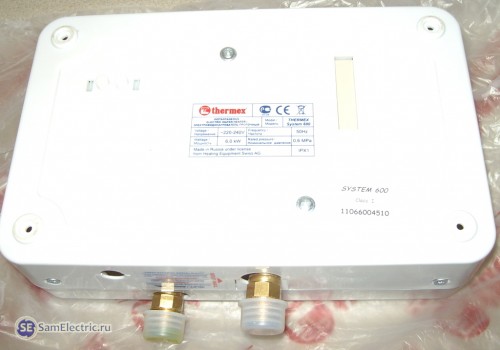

Проточный водонагреватель Termex_вид сзади
Покрупнее, чтобы всем было видно характеристики :

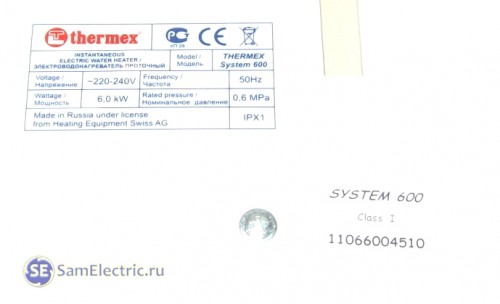

Проточный водонагреватель Thermeх – Характеристики
6 киловатт потребляемой мощности! Это ток 6000 Вт / 220 В = 27 Ампер! Что это означает? В розетку вставить этот прибор не получится, тут без вариантов.
Как известно, стандартная розетка выдерживает ток до 16А, и то это кратковременно-теоретически. Это мощность 16*220=3,5кВт. А тут – в 2 раза больше.
Подписывайтесь! Там тоже интересно!
Накопительные нагреватели, как правило, подключаются через обычную розетку. Ведь потребляемая ими мощность редко бывает больше 3 кВт.
По выбору защитного автомата тоже есть статья, его номинал выбираем между током нагревателя и током провода. Оптимально в данном случае – 32 Ампера.
Очень важно сделать надежное заземление. Оно по правилам обязательно делается для всех приборов, имеющих какие-либо металлические части и/или соприкосновение с водой. Площадь сечения провода заземления должна быть равна или на шаг больше фазного питающего провода.
Вообще замечательно, если водонагреватель будет подключен через УЗО (дифференциальный автомат). тогда при любых проблемах с изоляцией либо при случайном прикосновении к токоведущим частям УЗО отключит питание, и трагедии не произойдет.
Подключение воды
Тут придётся поработать немного сантехником, благо сейчас в этом деле особых премудростей нет.
Делаем отвод от холодной воды, подаем его на вход нагревателя. Выход нагревателя подключаем на кран горячей воды. Вот как это нарисовано в инструкции:

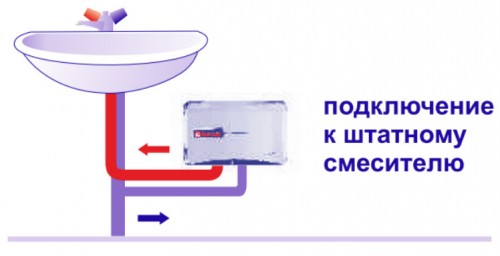

Подключение водонагревателя к водопроводу
В месте отвода холодной воды придётся поставить тройник, ещё нужны две гибкие шланги, фум-лента, чтобы нигде ничего не капало.
Ниже приведён вариант установки:

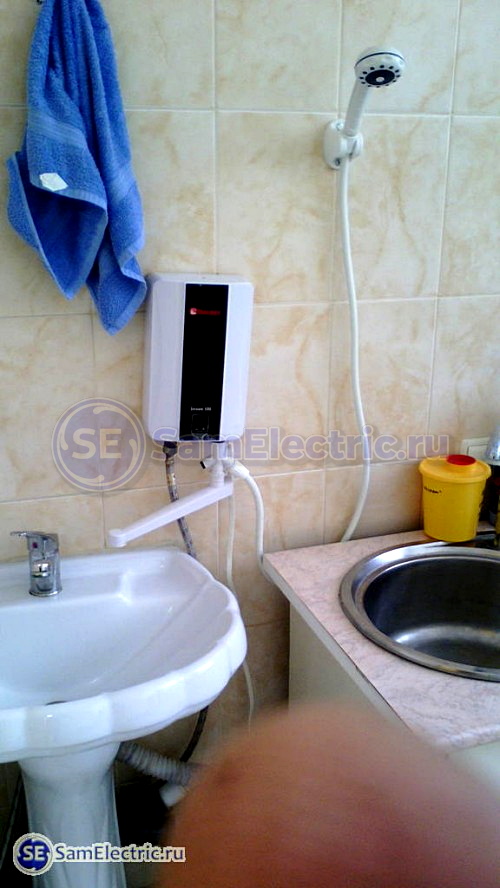

Вариант установки проточного водонагревателя Термекс
Вот ещё вариант установки проточного нагревателя:
Установка проточного водонагревателя в душе
Подключение воды, горячей и холодной – красный и синий, выход и вход
Подключение питания через розетку на стене в душе
В целях безопасности электрическое подключение должно быть сделано по инструкции, с использованием УЗО и заземления.
На этом с монтажом заканчиваем, переходим к ремонту.
Ремонт проточных водонагревателей
Кому нужно отремонтировать накопительный водонагреватель – перейдите к статье Ремонт накопительного нагревателя Термекс.
Причины неисправности проточных нагревателей я разделю на три вида:
- Перегрев
- Плохая вода
- Износ компонентов
Перегрев прежде всего происходит, когда включается слишком малый поток воды, и датчики потока и перегрева не успевают сработать. В этом случае худший вариант – сгорают ТЭНы, и весь водонагреватель проще и дешевле выкинуть. В лучшем случае ремонт сводится к сбросу датчика температуры.
Плохая вода (например, как в Таганроге) забивает водонагреватель известковым налетом, он опять же перенагревается. Чтобы этого не происходило, нужен очиститель. Иными словами, нужна система очистки (подготовки) воды.
Под износом элементов я подразумеваю прежде всего выгорание контактов. На фото в статье про устройство водонагревателей видно, как собран нагреватель – все контакты разборные (за исключением подключения ТЭНов, там под гайку). Неизбежно, что они будут со временем гореть. Я в таких случаях не дожидаюсь, заранее поджимаю контакты, чтобы они сидели потуже.
Датчик температуры также частенько выходит из строя (не включается или просто разваливается), его можно купить и заменить.
В реле могут подгореть контакты. Если возможно, его можно вскрыть и почистить. Вместо такого реле можно поставить любое, желательно герметичное, подходящее по габаритам и электрическим параметрам.
Напоминаю, что схемы электрических нагревателей находятся в статье про устройство и выбор водонагревателей.
Проточный водонагреватель Thermex Stream
В качестве бонуса – ещё немного о нагревателе Thermex Stream.

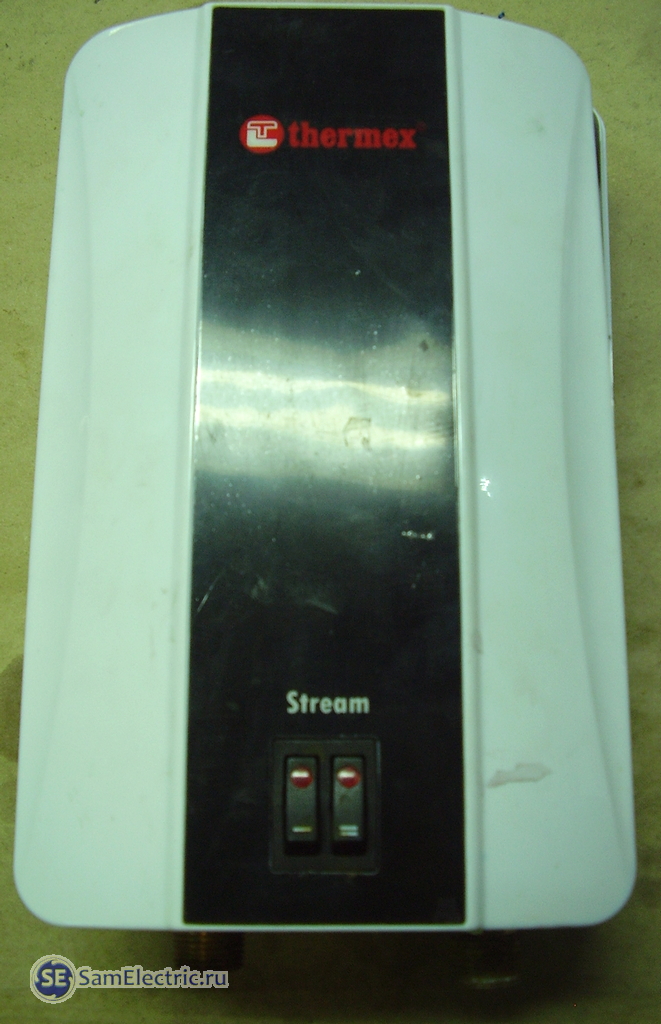

Termex Stream внешний вид
Его отличие в том, что он имеет раздельное включение ТЭНов. Этим можно выбирать скорость нагрева воды и соответственно потребление электроэнергии.

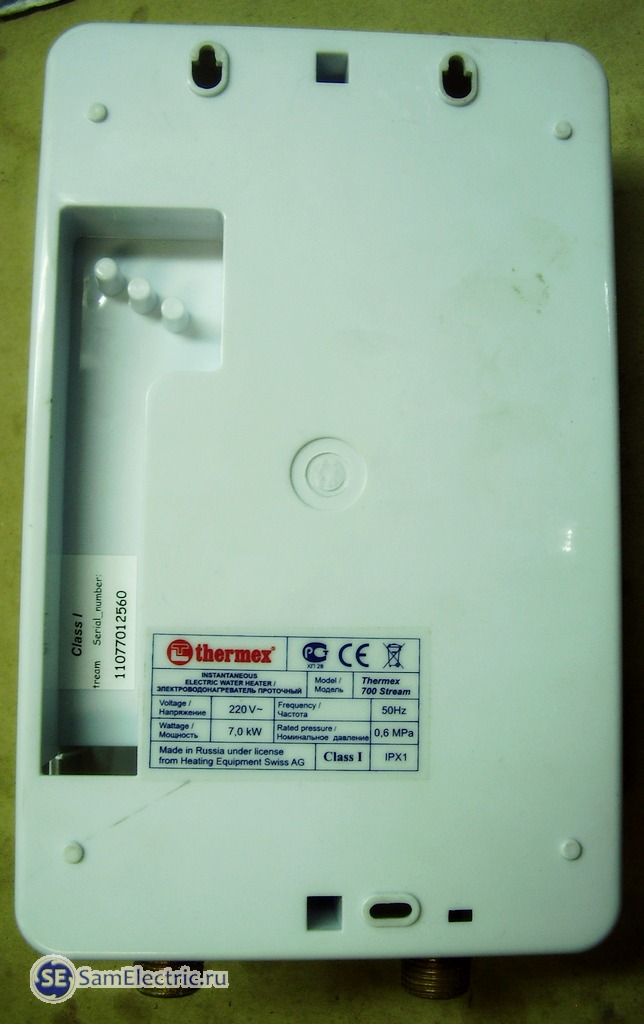

Termex Stream задняя стенка и характеристики
7 киловатт – это большая проблема для домашней электропроводки. В доме, где я устанавливал этот нагреватель, родился ребёнок, и срочно нужна была теплая вода. Однако, проводка была выполнена алюминием 2,5 мм², ввод выполнен проводом 4 мм², опять же старый алюминий.
Поэтому ни о каких 7 киловаттах речи быть не могло. Я поступил просто – снял клемму со второго ТЭНа. И договорился о замене ввода и электропроводки в доме. Чувствую, будет это весьма нескоро.
Инструкции к проточным водонагревателям
Ниже привожу инструкции к нагревателям, о которых идет речь в статье. Перед началом использования их надо внимательно прочитать.
• THERMEX_System_manual / Проточный электрический водонагреватель THERMEX System. Руководство по эксплуатации. Назначение, технические характеристики, комплект поставки, описание и принцип действия, эксплуатация, схема электрическая., pdf, 4.66 MB, скачан: 5807 раз./Особенно разделы, где написано как включать-выключать воду и электропитание.
• THERMEX_Stream_manual / Проточный электрический водонагреватель THERMEX Stream. Руководство по эксплуатации. Назначение, технические характеристики, комплект поставки, описание и принцип действия, эксплуатация, схема электрическая., pdf, 6.58 MB, скачан: 5202 раз./
• THERMEX_Combi_manual / Проточный электрический водонагреватель THERMEX Combi. Руководство по эксплуатации. Назначение, технические характеристики, комплект поставки, описание и принцип действия, эксплуатация, схема электрическая., pdf, 6.89 MB, скачан: 3782 раз./
Вот и обещанная эротическая картинка, находка маркетологов ;)
Проточный водонагреватель Thermex Combi, инструкция. Пенка и тёпленькая водичка.
(4 оценок, среднее: 5,00 из 5)
Загрузка...
Это просто зверь! Выключаем в доме всё, чтобы помыть посуду. А купаться-вобще разорение.
Тоже хотел бы тиснуть маленькую заметку про проточный водонагреватель.
Купил проточник Elekrolux с электронной схемой внутри. Провел отдельную проводку для него, сделал все как положено, подключил. Вода еле теплая. Приходится выбирать – или тоненькая горячая струйка, или хороший напор, но холодная. Не здорово, но все-таки что-то, чем ничего..
Через три месяца прибор просто перестал греть воду. Оказалось, сгорел какой-то конденсатор или типа того, прямо почернел так, что маркировку еле видно. Отвез по гарантии в сервис-центр. В ремонте было отказано, выписали акт, на основании которого прибор подлежал ЗАМЕНЕ.
Поехал в магазин, еле заменили не потому что не хотели, а потому что таких моделей не было на складе. Привезли с другой точки. Повез в деревню, установил. НЕ РАБОТАЕТ. При осмотре детали все целы. Снял крышку корпуса, стал включать, вижу – не срабатывает ВТОРОЕ реле. В нём почему-то (???) ДВА реле, по одному на каждый провод (фаза и ноль).
Везти прибор обратно и испытывать снова мытарства с заменой не стал. Обошел второе реле, соединив напрямую. С одним реле прибор пахал ДВА месяца, а потом, видимо, тен сгорел, так как не грел, хотя реле срабатывало. Стоила машинка недешево – 7 килорублей в 2012 году.
Плюнул, снял нахер и поставил накопительный на 10 л. Аристон. Кипяток идет такой, что можно чай заваривать. Причем прибор работает как утюг – греет не постоянно, а когда температура воды опускается ниже заданного уровня. Цена около 4 круб, ставится внутрь мойки, а выдает чудесную горячую воду. Для умыться и помыть посуду самое ОНО!
Вывод: НЕ ПОКУПАЙТЕ ШВЕДСКОЕ ГОВНО под маркой Электролюкс. Сильно думаю, что все проточники такие, автор поправит.
Сергей, всё правильно, проточник – рисковое дело. И для проводки, и для бюджета.
Дело в том, что им ещё надо уметь управлять. Дашь низкий напор воды – перегреется ТЭН, а защита может не сработать.
Кроме того, нужно периодически чистить проточный тэн, на нём накапливается накипь (известковые отложения), и он начинает перегреваться.
У нас в Таганроге это вообще проблема – вода очень жёсткая.
Не знаю, поможет ли мой совет, но, поскольку у нас вода тоже очень жесткая, то для очистки тена в электрочайнике, делаю следующее. Развожу уксус в воде и довожу до кипения пару раз в чайнике. Накипь растворяется, а твердые куски отваливаются. Тэн блестит как новый!
ПС. Когда чайник кипит, желательно крышку не открывать – пары уксуса далеко не амбре.
посоветуйте как самому очистить от накипи, или нести в центр?
Есть специальные средства для очистки от накипи. Лучше пользоваться ими.
Но можно пользоваться слабым раствором кислоты – например, уксусной или лимонной.
Но надо угадать с концентрацией.
Все эти рассуждения про проточный нагреватель – полнейшая ерунда. Производитель Elekrolux – если судить по названию, явно китайский, и ни о каком качестве нагревателя по этой статье я не бы не советовал судить. У меня лично проточник Polaris на 5 кВт работает уже 12-ый год – вообще никаких нареканий. Мою посуду, спокойно хожу в душ.
У меня тоже проточник Polaris aqua на 5,3 кВт – отработал 4 года, проблемы те же, что и у Elektrolux’а выше, потом помер. Производитель обещал: “керамический нагревательный элемент обеспечивает КПД до 98%;”. При вскрытии обнаружилось, что вместо керамики – нихромовая спираль на стеклоткани вокруг водяной трубки. Всё это безобразие закрыто минеральной ватой. Конденсат накапливался в минвате, пока не коротнуло.
Несомненно, есть модели и бренды проточных водонагревателей, которые работают лучше.
Однако, как работают, и как устроены “плохие” нагреватели, знать надо. Ещё раз – статья по ремонту водонагревателей.
Александр,вы написали, что проточный водонагреватель нельзя подключать в розетку, из-за большого тока. А каким образом подключать к сети? Пускать напрямую провод от распределительного щитка?
Да, это лучший вариант – отдельный провод, через отдельный автомат в щитке.
Но.
Если в проточном водонагревателе есть провод для подключения с вилкой (обычно это в моделях менее 2,2 кВт), то можно и в розетку. Но розетка должна быть очень качественной, и надо регулярно проверять её клеммы и подключения проводов.
Водонагреватель на 5 кВт, я так понимаю лучше не включать в розетку? И достаточно подключения водонагревателя через УЗО, при отсутствии заземления в квартире?
Это ток больше 20 Ампер, розетка не выдержит точно, нужно подключать через клеммы.
По заземлению есть статья, но скажу, поручить это надо электрику.
А что за умник поставил розетку рядом с душевой лейкой? На одной из фотографий видно. В ванной комнате вроде как вообще розетки запрещено устанавливать
“Умника” зовут Мустафа Кемаль, хозяин отеля, у которого мы жили в Турции. Он ставил водонагреватель.
“Вроде как запрещено” – вроде как не технический термин. Есть несколько критериев установки розеток в таких местах – зона, IP розетки, наличие УЗО.
Я прежде чем мыться, проверил – УЗО в щитке присутствует!
Александр спасибо большое за консультацию!
Добрый день! У меня system 800. Неудобст много. Хочу решить хоть одну с вашей помощью. Можно ли поставить регулятор что бы была возможность регулировки нагрева тена. Чтобы тен в 8кв. можно было регулировать, к примеру 3-5кв. Дело в том что при работе на полную мощность у меня выбивает все автоматы, включая и входной. Если возможно нарисуйте схемку где можно его установить. Спасибо.
Михаил, да, проблема решается. Можно, например, поставить мощный диммер, но это недешевый выход.
Лучше сделать так, как я поступил. Пишу я этом в статье “Поэтому ни о каких 7 киловаттах речи быть не могло. Я поступил просто – снял клемму со второго ТЭНа.”
То есть, у Вас нагреватель на 8 кВт, но это не означает, что и ТЭН там на 8 кВт. Скорее всего, там два ТЭна, 4+4, или 5+3 кВт.
Одного ТЭНа вполне будет достаточно, если не включать воду на полный напор.
Кто подскажет?
Вопрос такой: хочу установить проточный электрический водонагреватель. Проблема в том что с нижним подводом нет подходящих для меня размеров, так как вставляется он в очень узкую нишу (200мм). Есть только с верхним подводом воды (177мм – в самый раз). Если вот такой вот, с верхним подводом воды перевернуть, да, эстетика меня не волнует от слова совсем, то будет ли он работать правильно? Был бы это накопительный, я бы глупых вопросов не задавал. Понимаю как он работает. А вот с проточным… Вроде бы не должен работать неправильно. Что скажете, эксперты.
Вопрос, конечно, интересный)
Если всё надёжно подключить, то работать будет.
Но это не точно – нужен эксперимент.
Попробуйте спросить у продавца/производителя. Скорее всего, не захотят брать ответственность, и будут ссылаться на инструкцию.
