Делаю сейчас в очередной раз проводку в панельном доме, вот решил написать, что думаю по поводу. Как всегда, будет много авторских фотографий, поскольку всё, о чём пишу – делаю сам, своими руками.

В панельных домах, что мне приходилось встречать, электропроводка исключительно алюминиевая. А если дому более 20 лет, и делается капитальный ремонт, то проводку менять надо однозначно. Ведь срок службы алюминия – 25 лет, а когда будет следующий кап.ремонт, неизвестно.

Капитальный ремонт в панельном доме также включает, как правило, заливку пола стяжкой, выравнивание потолков штукатуркой или фальш-потолками, замену коммуникаций. Если вас интересует замена электропроводки в квартире – цена от 15 000 рублей у моих друзей из  mrelektrik.ru.

Естественно, нас как электриков интересует, прежде всего, замена электропроводки.

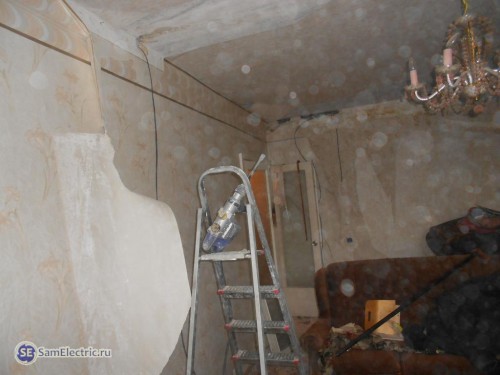

Замена проводки в панельном доме. Рабочий момент

Замена проводки в панельном доме. Фото рабочего момента

Но для начала –



Как устроен панельный дом

Стены и потолочные перекрытия в типовых панельных домах делают из ж/б панелей. Что такое панель? Это железобетонное изделие, состоящее из металлической арматуры, залитой бетоном. Панели в домах бывают двух видов – стеновые и перекрытия (пол, потолок).

Конфигурация стеновых панелей бывает разная, в зависимости от серии дома. Серий множество, но смысл один, не буду вдаваться в подробности.

Самое главное – как правило, все стены в панельном доме являются несущими. И естественно, ни о какой перепланировке и речи быть не может.

Были реальные случаи, когда срабатывал “эффект карточного домика”, из-за горе-строителей

Если не несущими, то ребрами жесткости (их делают из дерева и гипсовых плит), их тоже трогать нежелательно. Хотя, некоторые перегородки из дерева или гипса думаю частично убрать можно, но лучше доверить ремонт квартиры в панельном доме профессионалам, уделив внимание прежде всего безопасности.

Панельный дом – это эконом-вариант, его основной плюс –  быстрота возведения и стоимость.


СамЭлектрик.ру в социальных сетях:

Интересно? Хочешь знать больше? Вступай в группу ВК!
Вступай в Дзен

Подписывайтесь! Там тоже интересно!

В настоящее время панельные дома, как правило, не строятся. Люди не хотят брать квартиры в панельных домах. Кирпичные дома считаются наиболее комфортными для проживания. Они хорошо держат тепло,  выше шумоизоляция, и в нашем случае легче проводить капитальный ремонт и перепланировку. И менять электропроводку.



Как устроена электропроводка в панельном доме

Проводка в панельном доме в основном вся прокладывается в заранее сделанных на заводе ЖБИ каналах. Они предназначены специально для электрических проводов, и идут в строго предусмотренные места. И в этих местах стоят розетки, выключатели, и передвинуть их никак не получится.

Точнее, получится, но об это ниже.

В перекрытиях идут каналы, в которых обычно прокладываются провода к люстрам. Ещё  проводка обычно проходит в пространствах между стеновой и потолочной панелями. То есть, в местах, которые закрывает потолочный плинтус.

А вообще, очень часто проводка, даже в домах одной серии, и даже в одном доме, но на разных этажах, проходит по разному. Зависит от фантазии электриков, которые работали на стройке в этом доме в каком-нибудь 1970 году. Когда главное – план по квадратным метрам.

Поэтому, совсем не факт, что распределительная коробка будет над выключателем, а провод на люстру будет идти по логичному (кратчайшему перпендикулярному) пути. И надо полагаться на опыт и интуицию, чтобы малой кровью отремонтировать такую проводку, а ведь для этого бывает надо узнать, что откуда и куда. Как я намучился однажды – в статье, где я искал перебитый провод.

Другой вариант проводки – швы между панелями, используются швы между потолочными и потолочными/стеновыми панелями.

Счетчик ставится, как правило, на лестничной площадке. Пример монтажа квартирного счетчика в другой моей статье. Причина – если ставить счетчик в квартире – как правило, хозяева хотят щиток утопить в стене. А толщина панелей это сделать не позволяет. Как вариант – можно установить счетчик в квартире во внешнем (наружном) щитке, но где-нибудь в кладовке.



 Как делается проводка в панельном доме

Где прокладывать провода

Самый лучший способ прокладки проводки в панельном доме – в стяжке, в полом (или оштукатуренном) потолке, или на стенах под слоем штукатурки. При этом перекрытия и панели вообще не трогаются, только под крепление кабелей. Но так правильно сделать получается не всегда.

Первым делом, надо узнать у хозяев, как будут обстоять дела с полами и потолком. Если в полу будет стяжка – ура. Основной путь кабелей будет проходить в гофре как раз в полу, в стяжке.

Если будет подвесной-гипсокартонный-натяжной потолок, тоже отлично. Питающие и сигнальные кабели в этих случаях  проходят в основном по полу и/или потолку, и немного – вертикально в штробах до розеток и выключателей.

Прокладка проводки в панельном доме, где стены обшиты гипсокартоном показана в моей статье.

Худший вариант – потолок и полы остаются на месте. Бюджетный вариант, когда хозяева хотят сэкономить на всём. То есть, другими словами, придётся помучаться электрику, штробить стены. Но и цена за такую работу будет выше, чем обычно.

И если в кирпичном доме, если надо делать распределительную коробку, она делается, то в панельке надо сто раз подумать. Скорее всего, будет перерасход кабеля по сравнению с кирпичным домом.

Надо постараться по максимуму использовать старую проводку. Точнее, те пути, где она проходит. Это в первую очередь относится к местам, где старый алюминиевый провод просто заштукатурен – места на стыках потолочных плит, и в швах между стеновыми и потолочными плитами. Нужно ориентироваться на то, что швы в панельных домах – лучшее место для прокладки электропроводки, например как на фото:

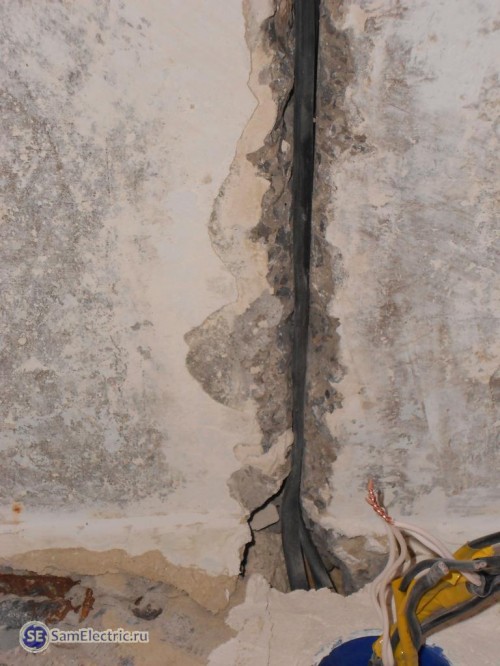

Прокладка питающих кабелей между потолочными плитами

Прокладка питающих кабелей между потолочными плитами в шве



Можно использовать старые каналы, в которых проходит старая проводка к розеткам и выключателям. Это если они будут в старых местах. И если удастся вытащить старый провод, который часто бывает залит бетоном.

Как показывает практика, про каналы в стеновых панелях лучше сразу забыть.

Хороший вариант – использовать пространство вверху на стыке стеновой и потолочной плит. Там часто бывают щели, заделанные штукатуркой или ватой (или каким-то тряпьём):

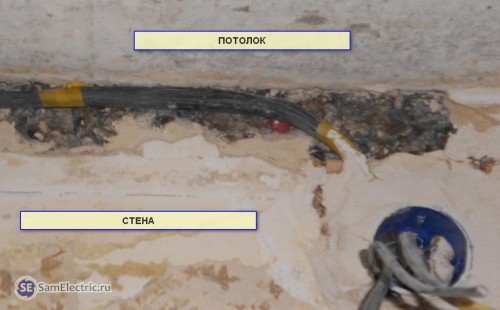

Пространство между стеной и потолком заполнено ватой

Пространство между стеной и потолком заполнено ватой



Как делать штробы и выемки под коробки

Самый верный друг электрика в этом деле – перфоратор.

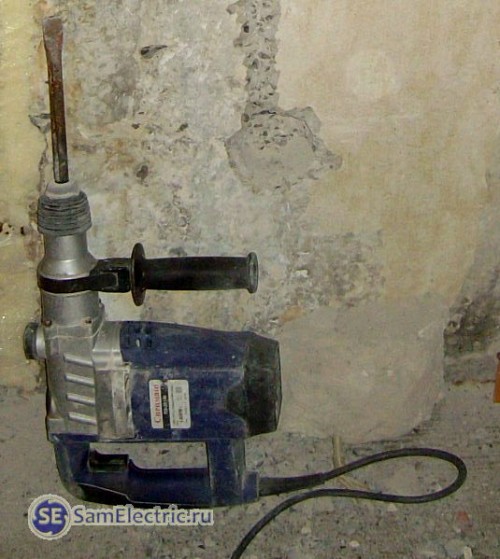

Мой перфоратор Спецмаш с лопаткой. НЕ реклама

Мой перфоратор Спецмаш с лопаткой. НЕ реклама

Для штробы конечно гораздо удобнее использовать штроборез с двумя алмазными кругами и отсосом пыли. Но я пока о таком только мечтаю. Подойдёт и болгарка, но и она без перфоратора не может.

Рассмотрим самый тяжелый для электрика случай при ремонте в панельном доме – пол без стяжки, потолок только штукатурится.

Для штробы прочерчивается вертикальная линия, по ней делается штроба. Я использую насадку “лопатка” для перфоратора. Как штробить панельные стены – это искусство, к этому надо приловчиться, скалывать сантиметр за сантиметром.

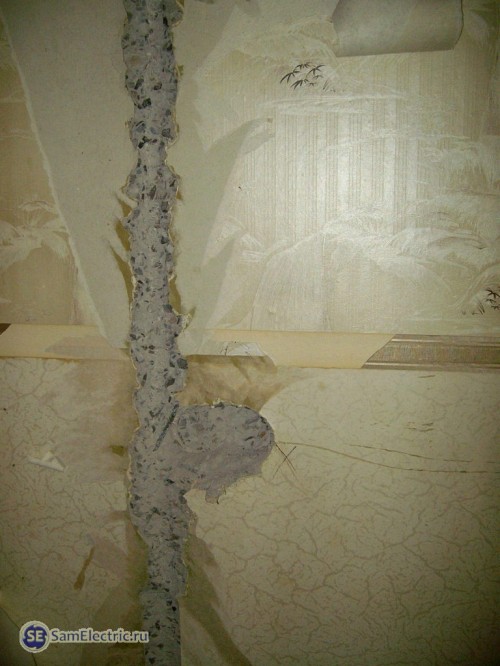

Штроба в панельной стене

Штроба в панельной стене

Обязательно нужно иметь маску-респиратор и строительные очки. Иначе такая работа будет весьма вредна для здоровья.

Глубина штробы должна быть достаточной для укладки кабеля и крепежа (7-10 мм). С другой стороны, глубже 10 мм начинается арматура, её вообще нельзя трогать. С третьей стороны, надо быть в контакте со штукатурами – возможно, толщина штукатурки будет такой, что штробить вообще не придётся.)

После штробления проверяем, чтобы коробки можно было установить заподлицо с поверхностью стены:

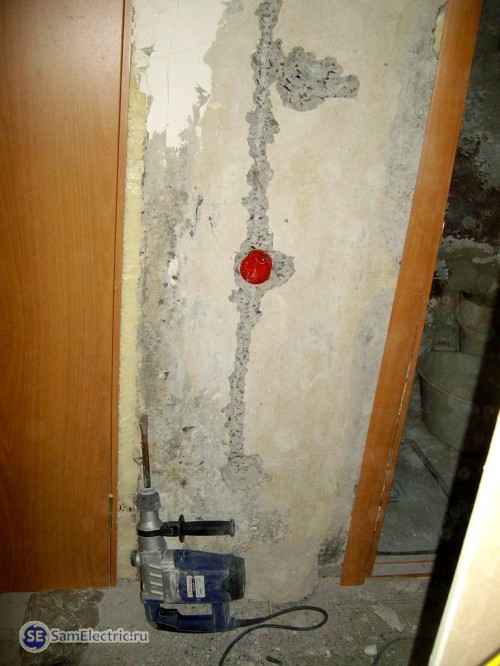

Штробление закончено, проверяем глубину

Штробление закончено, проверяем глубину

Под установочную коробку (стандартный диаметр – 68 мм, глубина – 45 мм) нужно сделать выемку диаметром 75…80 мм. Обычная коронка для бетона не подойдёт, её хватит на 2-3 розетки, и придётся выкинуть.

Я сейчас коронки не использую, поступаю так. Делаю по объёму коробки 8-10 отверстий буром диаметром 8 или 10 мм. На этом этапе выемка уже наполовину сформировалась. Затем работаю пикой, выбиваю остатки бетона.

Насчёт путей штробления. Надо стараться поступать порядочно, хотя иногда это и бывает очень трудно. Я про то, что все провода должны идти параллельно/перпендикулярно потолку и стенам.

И ещё, не рекомендуется увлекаться горизонтальными штробами. Допускается общая длина горизонтальных штроб 2 метра на одну плиту (стеновую панель). А штробить потолочные перекрытия вообще запрещено, это можно делать только в крайних случаях, и на длину не более 15 см.



Как прокладывать проводку в штробе

Мне известны два приемлемых способа крепления кабелей в штробе – алебастром (гипсом или штукатуркой) или дюбель-хомутом. Использую сам дюбель-хомуты, это не так грязно, как возиться со штукатуркой. Хотя, придётся ещё немного использовать перфоратор – проделать отверстия в стене диаметром 6 мм, куда вставлять дюбель-хомуты:

Укладка проводов в штробе с помощью дюбель-хомутов

Укладка проводов в штробе с помощью дюбель-хомутов

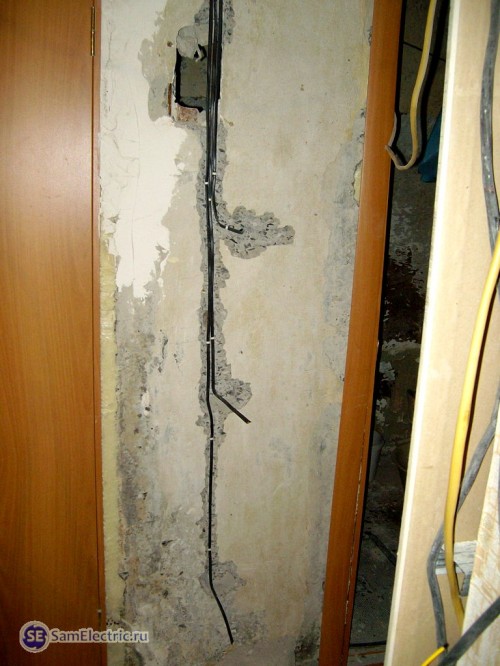

Прокладка проводки в панельном доме после штробления

Прокладка проводки после штробления. Крепление дюбель-хомутами

В итоге получаем после установки коробок:

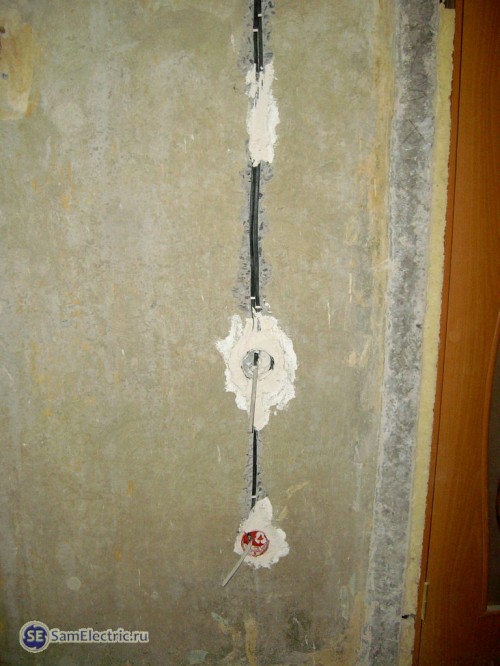

Всё установлено. Выключатель, ниже - розетка

Всё установлено. На фото по центру – выключатель, ниже – розетка

А вот куда уходят в данном случае эти кабели:

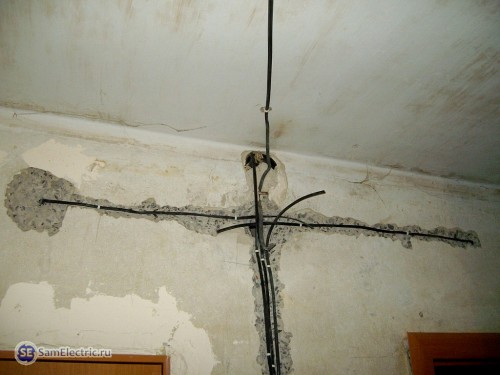

3 Прокладка проводки после штробления_посредине будет распределительная коробка

Прокладка проводки после штробления_посредине будет распределительная коробка

Слева на фото кабель уходит в туалет, справа – свет в ванную.

Ещё парочка примеров. Три точки, одна из которых – для розетки под антенну.

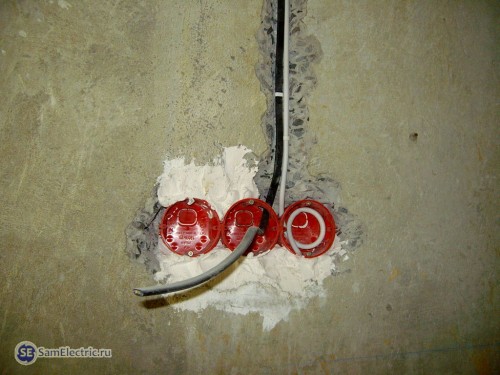

Установленные коробки в железобетонной панели

Установленные коробки в железобетонной панели

Розетка под сплит:

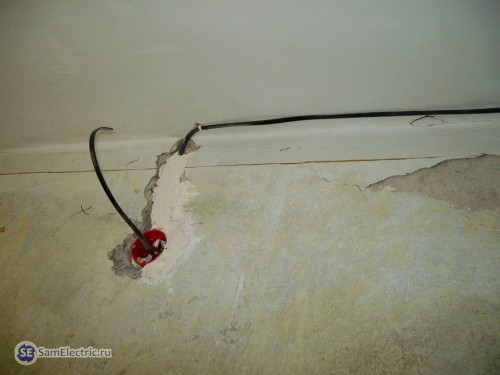

Проводка в потолке и в штробе

Проводка в потолке и в штробе

Кабель ВВГ2х1,5 идёт к выключателю в коридоре:

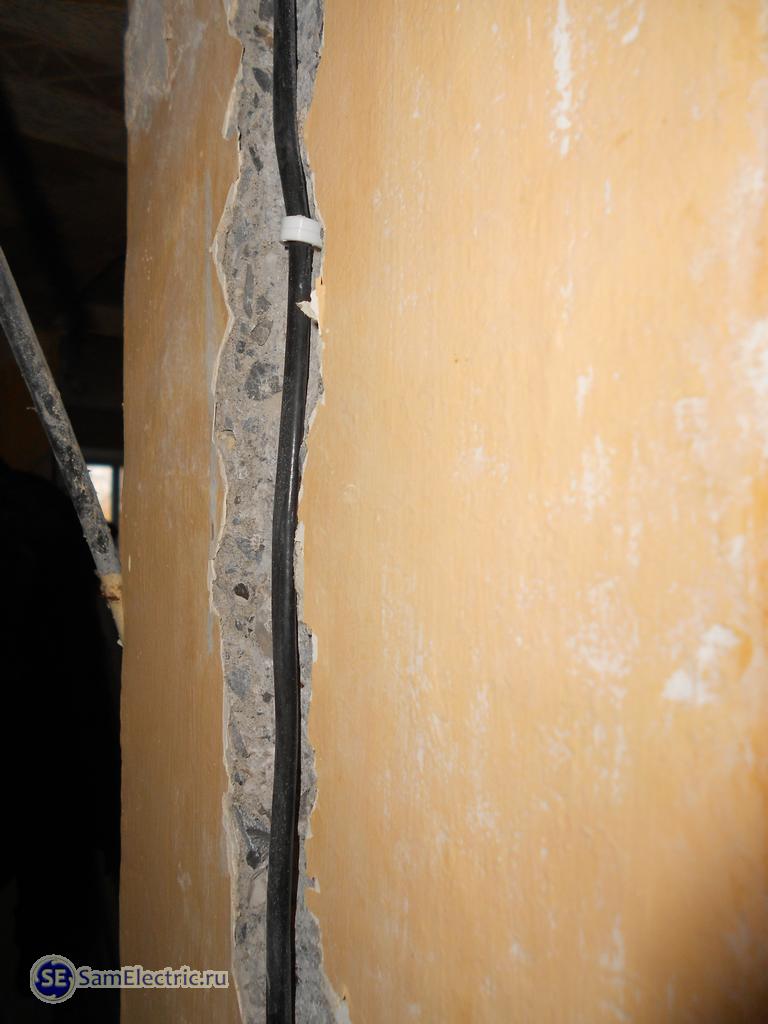

Штроба вниз к выключателю

Штроба вниз к выключателю



Штроба к розетке

Штроба к розетке. Сначала – в шве между панелями потолка и стены, потом вниз штроба. Стена несущая, поэтому штробить надо на минимальную глубину.



Прокладка проводки под освещение

Тут два правильных варианта – либо заделывать провода в щели между плитами, либо протаскивать в канале в плите. Второй способ наиболее предпочтителен.

Замена проводки к люстре

Замена проводки к люстре. Простой вариант – швы между плитами. Вниз свисает новый кабель, который будет проложен на место старого.

Хорошо, если люстра на том же месте, тогда проще всего новый кабель привязать к старому проводу, и таким образом затянуть новый кабель.

В плите каналы идут вдоль, параллельно друг другу, на расстоянии примерно 10-12 см, первый канал от края идёт на расстоянии 15-17 см.

В заключение хочется сказать, что замена электропроводки в панельном доме – это, пожалуй, самая трудная работа, на которую может согласиться электрик. Не каждый возьмётся даже по цене 400 – 500 руб. за точку.

Буду рад комментариям и вопросам по теме. Чтобы не пропустить новые статьи, подписывайтесь!

Удачи!
