В статье подробно рассмотрю, когда и на каких контактах выключателя присутствует фаза или ноль. Эти знания нужны в том случае, чтобы быстро определить, почему не горит лампочка. И что в этом случае неисправно – проводка, выключатель, патрон, лампочка?

Предыстория, реальный случай.

На днях поступил мне вызов. Мне сообщили, что нужен электрик, что взяли мою визитку в магазине электротоваров, и что не горит лампочка в ванной.

Хозяин квартиры с той самой лампочкой предположил, что дело в выключателе.

Причин тут могло быть несколько – перегоревшая лампочка, нет контакта в патроне, действительно поломан выключатель, обломаны провода около выключателя или лампы, нет контакта в распред.коробке. Могло быть и что похуже, но в то время я об этом не думал.

Надеясь на самое лучшее (максимум 5 минут и минимум 300 рублей), пошел на вызов.

Как устроено освещение в санузлах

В этой квартире алюминиевая проводка, что уже большой минус. При вскрытии выключателя ванной оказалось, что он исправен и что квартира относится к таким случаям, когда сделано не совсем правильно – выключателем размыкается ноль, а не фаза.

Почему так сделано? Я уже не раз задавался таким вопросом. У меня в квартире тоже выключатель размыкает ноль.

Из соображений безопасности всегда существовало правило, что выключатель освещения должен размыкать фазу. Это сделано для того, чтобы при замене лампочки или протирке люстры вероятность поражения электрическим током была минимальной. Достаточно выключить выключатель – и можно спокойно голыми руками менять лампу или даже копаться в патроне. Естественно, проверив перед этим отверткой-индикатором отсутствие фазы.

Так почему же электрики в старых домах (точнее, в домах, где используется амюминиевая проводка) не придерживались этого важного и простого правила? Оказывается, просто провод был с бесцветной (точнее, белой) изоляцией, и никто не заморачивался над тем, чтобы отличать фазу от нуля. Розетки работают? Лампочки горят? Что ещё надо? Фазу соблюдали только в щитке на площадке, при подключении счетчика и защитных автоматов. И то, не всегда.

Если делать по правилам, освещение должно идти через отдельную питающую линию, через отдельный автомат с током не более 10А, и все соединения должны выполняться в распределительной коробке над выключателем. Насчет размыкания фазы уже сказано выше.

Но это правила, а как на самом деле?

Реальный пример проводки освещения

В коридоре напротив входов в ванную и туалет устроены два выключателя. Слева (ближе к кухне) – двойной, включает свет в кухне и туалете. Справа – одинарный, на освещение ванной. Немного нелогично, учитывая, что ванная находится между туалетом и кухней.

Под выключателями – розетка, которая питается совсем от другой коробки.

Проверка правильности подключения выключателя

Самая важная часть статьи, в которой говорится, как определить схему подключения выключателя (проверить, что он рвёт – фазу, или ноль), и его исправность.

Какой признак того, что выключатель размыкает – фазу или ноль? Используя отвертку-индикатор, это легко определить.

Внимание! Отвертка-индикатор иногда (при обрыве цепи, или при наличии нагрузки) может дать неверную информацию. Рекомендую использовать универсальный пробник (прозвонку) типа Контакт-53М. Он показывает гораздо точнее, поскольку имеет подключение к нулю.

В обоих случаях при разомкнутом выключателе на одном его контакте должна быть фаза, на другом – ноль. Это при условии, что лампа (неважно, накаливания или люминесцентная) вкручена и исправна.

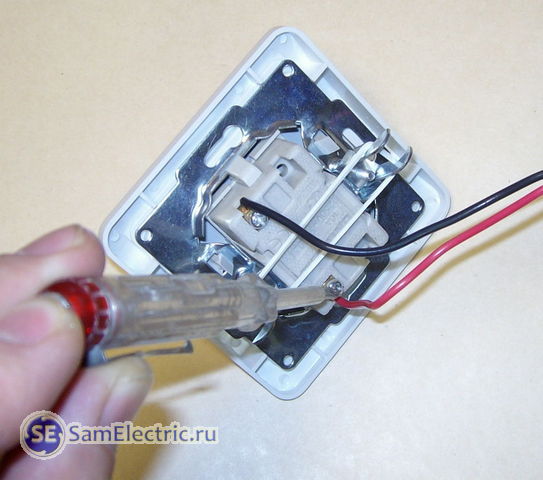

Проверка фазы на выключателе

Проверка фазы на выключателе

Но при замыкании контактов выключателя возможны два варианта.

  1. На обоих концах – ноль. Это говорит о том, что выключатель рвёт цепь нуля, и при разомкнутом выключателе на обоих выводах лампочки – фаза.
  2. На обоих концах – фаза. Значит, сделано по правилам, выключатель прерывает фазу, при его размыкании, на лампочке только ноль. И, что логично и принципиально, при замыкании на одном выводе лампочке – ноль, на другом – фаза.

Рассмотрим варианты подключения выключателя и наличие фазы на нём.

Правильное подключение, фаза на выключателе:

На выключателе рвется фаза. Где и в каких случаях фаза есть или фазы нет.

Вариант 1. На выключателе рвется фаза. Где и в каких случаях фаза есть или фазы нет.

Рассмотрим точки схемы, по каждой скажу свое мнение. Идём от фазы к нулю, по часовой стрелке.

  1. Фаза есть всегда, это электрощиток.
  2. Фаза есть всегда. Фазы может не быть, если разрыв в коробке 1.
  3. Фаза есть, когда выключатель замкнут, и цепь до нуля собрана (есть лампочка, и все подключения в порядке). Когда выключатель разомкнут и цепь собрана, должен быть ноль. Если ноль где-то прерван (например, нет лампочки), то возможно наличие неопределенного напряжения, и отвертка-индикатор будет слабо светиться.
  4. Это должен быть центральный контакт патрона лампы. То же самое, что и точка 3. Если отличается от точки 3, значит, нет контакта в коробке 2.
  5. Всегда должен быть ноль. Если присутствует фаза, значит, обрыв в коробке 3.

Теперь рассмотрим “неправильный” вариант, когда выключатель рвёт ноль. Идём от фазы к нулю, против часовой стрелки.

Выключатель разрывает ноль. Где и в каких случаях фаза есть или фазы нет.

Вариант 2. Выключатель разрывает ноль. Где и в каких случаях фаза есть или фазы нет.

  1. Фаза всегда.
  2. Фаза всегда, если есть контакт в коробке 3. Должен подключаться к центральной клемме патрона. N нарисована ошибочно.
  3. Фаза, когда выключатель выключен.
  4. То же, что и в точке 3. Если нет фазы на выключателе в точке 4, значит, он включен.
  5. Всегда ноль, если исправно соединение в распред.коробке 1.

В данном случае размыкался ноль. Второй, “неправильный” вариант. Всё вроде нормально. Однако, насторожило то, что по сравнению с выключателем кухни и туалета, индикация фазы была не такой яркой…

Это говорило об обрыве между патроном лампы и выключателем, между точками 3 и 4.

Проверка светильника

Полез разбираться со светильником. Лампочка целая. Патрон тоже. По второму варианту – при размыкании на обоих выводах – фаза, но при замыкании – на лампочке полный ноль.

Всё ясно. До лампочки не доходит фаза.

Поиск распределительной коробки

Вспомнив, что у меня в квартире освещение устроено так же, я принялся искать коробку, в которую идет провод от выключателя ванной.

Откуда берется фаза на лампочке в данном случае? правильно, напрямую из коробки, в которую приходят и “нулевые” провода от выключателя. Но сначала её надо найти.

Любой электрик скажет, где должна находиться коробка – над выключателем. Но опытный электрик не будет столь уверен в ответе. Похоже, я становлюсь опытным…

Начал искать в очевидном месте. Индикатор скрытой проводки не помогал – там же шел провод до розетки. Раздолбал всю стену. Хотя громко сказано – под слоем штукатурки было что-то похожее на песочек. Чувствовал себя археологом, только кисточки не хватало.

Коробки нет. Провода уходят в потолочную плиту. Стена зря разломана. Хозяева в шоке.

Коробка найдена

Позвонил другу, поделился проблемой. Он подсказал, что заветная коробка может быть в другом конце коридора, в районе звонка. Визуально там ничего нет, хозяева категорически против разрушения ещё одной стены.

Снимаю лампу, которая на стене в коридоре. О счастье! Под ней – та самая коробка. В ней разведено освещение кухни, туалета, ванной (!), коридора, звонок.

В коробке – скрутки жесткий алюминиевый провод+многожильный медный…

Коробка исправна

Но история не была бы столь душещипательной, если бы сейчас счастливо закончилась. Провода (две алюминиевые жилы) уходят в ванную, неся на себе полноценные ноль и фазу.

Взялся за фазу – не говори, что не электрик

Что дальше? Тут не лишне напомнить некоторые трагические обстоятельства этого происшествия.

  1. одна стена – как после пулеметной очереди
  2. с другой стороны этой стены разрезаны обои и вскрыта силовая коробка, к которой подключена розетка коридора. Кстати, скрутки там были горелые, подтянул их
  3. в ванной (и не только там) сделан дорогой ремонт, провод на лампу выходит из дорогого кафеля над дверью
  4. хозяин квартиры – зам.начальника МЧС города
  5. через несколько дней у хозяина День рождения
  6. неизвестно, кто будет платить теперь за ремонт (были намёки, что я, т.к. зря разломал)
  7. известно, что ни один электрик теперь не возьмется продолжить (а главное – довести до конца) мои изыскания

Вывод – надо доделать начатое. Смотри названия этой статьи и этого подзаголовка.

Что делать дальше

На момент написания статьи лампочка в ванной не горит.

Что планирую:

  1. Прозвонить линию от коробки к светильнику.
  2. Несмотря на то, что от коробки уходит алюминий, на светильник приходит медный гибкий провод. (На этом месте многие усмехнутся и скажут – с этого надо было начинать, что ты голову морочишь!) Кроме того, ещё есть лампочка над зеркалом над раковиной. Так вот, добраться до места этой скрутки. Для этого под светильником вырезать коронкой в плитке отверстие. Если повезёт, проблема будет обнаружена.
  3. Перетянуть провод в плите. Для этого: раздолбать стену в коридоре до отверстия в плите, в которое уходят провода на ванную. Просверлить перфоратором потолочную плиту, где должен проходить этот провод, перетянуть провода. Но всё равно, надо добраться до места скрутки, ведь лампа над зеркалом тоже должна гореть…

Зажгу – допишу статью.
UPD:
Пишу через несколько дней.
Как выяснилось действительно пропал контакт под плиткой в ванной. Строители пару лет назад устроили подлянку. Какой ценой это было устранено – писать не хочется…

Вывод: Надо иметь опыт и интуицию чтобы не браться за некоторые дела. Или сразу договариваться о рисках и оплате.
