Прокладываем кабель по воздуху

Сегодня я расскажу и покажу, как я проложил кабель от дома до сарая. Сарай кирпичный, находится на другом конце участка, там у меня мастерская и место хранения различного инвентаря, но вот беда – там нет розеток для подключения электроинструмента. Освещение в сарае и около него я сделал более года назад – система питается от солнца, писал уже об этом в блоге.

Дача для меня – поле для творчества

И вот, наконец, настал момент прокладки кабеля для розеток в сарае. У меня было на рассмотрении три варианта прокладки:

1. По забору. Забор – сетка Рабица, а это металл и зыбкое основание. Кроме того, кабель будет находиться в доступе людей с улицы. Зачем эти провокации?
2. В земле. Я проложил пару лет назад в земле водопровод (правда, только до середины участка), и думал так же проложить кабель. Однако, кроме растений, есть ещё минимум два препятствия – две бетонные дорожки, под которые нужно было бы делать подкоп. Кроме того, контроль повреждений и сменяемость кабеля – под вопросом.
3. По воздуху. Это – самый короткий путь, и, как оказалось, самый простой. На нем я и остановился в итоге.

Для начала, проведу для вас рекогносцировку на местности. Вот как выглядит проложенный кабель на плане дачи:

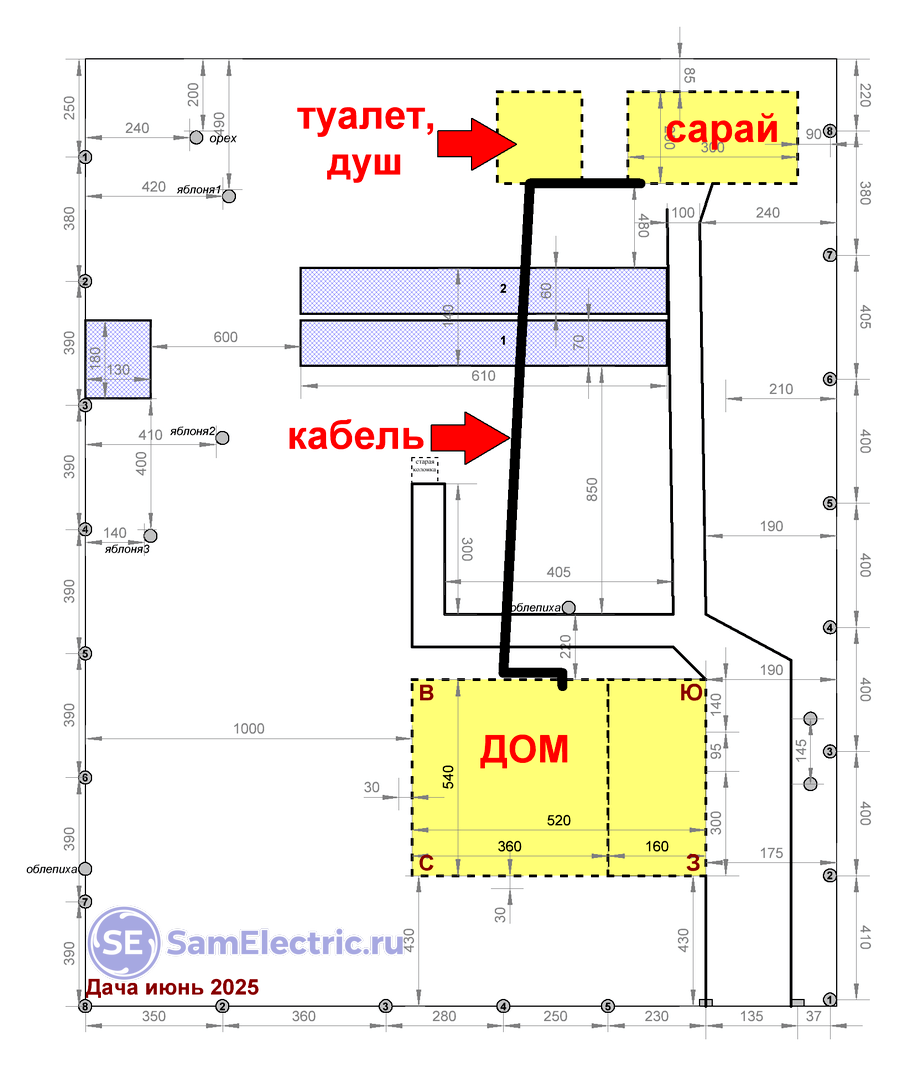

План прокладки кабеля от дома до сарая по воздуху

Стоит сказать, что дача сравнительно старая (построена из деревянного бруса более 35 лет назад), я у неё не первый хозяин, поэтому электропроводку приводил в порядок по мере сил, и главное для меня – безопасность. Что означает это слово в данном случае?

1. Качественные электроустановочные изделия. Все советские розетки я выкинул, поставил современные.
2. Занижение номиналов автоматов. Кабель ни в коем случае не должен перегреваться, а для этого нужно правильно выбирать автомат. Там, где используется кабель 1,5 мм2, применяю автоматы 10 А, на 2,5 мм2 – 16 А. На вводе в дом – 25 А.
3. ВДТ (выключатель дифференциального тока, или по простонародному УЗО). Сейчас они стоят на особо опасные группы – насос, нагрев воды, душ, розетки на улице. Этим летом планирую полную модернизацию электрощита, под ВДТ будут абсолютно все группы.

Немного позже будет статья, в которой будет показан мой новый щиток на даче. Упомяну там и кабель, о котором веду речь сегодня.

Как защитить кабель при прокладке по воздуху

На последнем пункте хочется остановиться поподробнее. ВДТ работает не только для защиты человека, но и для защиты от пожара при повреждении кабеля. Не зря говорят, что ВДТ (УЗО) – это противопожарное устройство. Особенно хорошо установка ВДТ сочетается с правильно сделанным заземлением. В этом случае при любом повреждении изоляции недолго до возникновения утечки тока “из кабеля”. А когда на всём протяжении кабеля рядом находится потенциал земли (защитный проводник РЕ), отключение питания произойдёт легко и непринуждённо, посредством ВДТ.

Таким образом, прокладка трехжильного кабеля совместно с ВДТ существенно снижает риск возгорания.

Само собой, жизнь человека дороже, но давайте не будем тут касаться этого аспекта.

То, что в каждом проложенном кабеле должно быть три жилы – не моя идея. Это сказано, в частности, в СП 256.1325800.2016 (п.10.1) и в ПУЭ-7 (п.7.1.36).

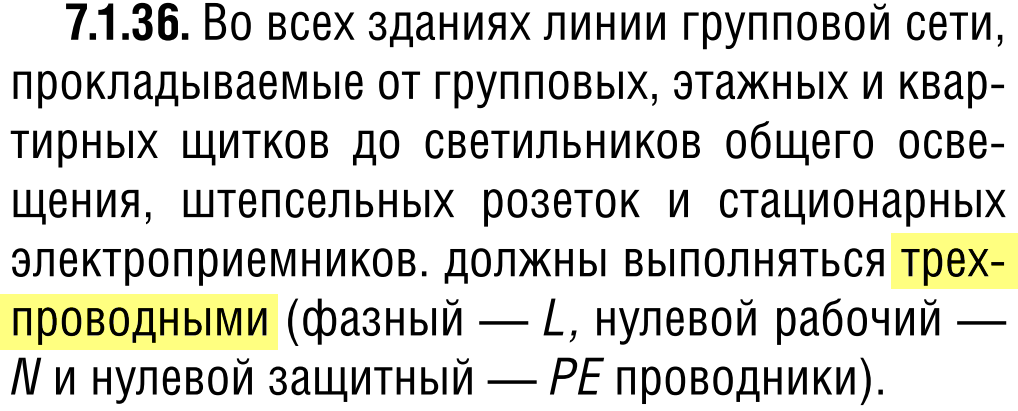

ПУЭ 7.1.36. Во всех кабелях должно быть минимум 3 жилы!

Установка автоматического выключателя также преследует противопожарные цели. Максимальный ток во всех режимах работы и условиях прокладки не должен превышать длительно допустимый. Как правильно защитить кабель от перегрева с учётом всех нюансов, я рассказывал в статье Защищаем кабель правильно. Если очень коротко – для кабеля с сечением жилы 2,5 мм2 нужен автомат с номиналом не более 16 А.

И наконец, механическая защита. Тут всё понятно – кабель нужно по максимуму защитить от повреждения.

Итого, я вижу три вида защиты кабеля:

1. Защита от перегрузки и перегрева – этим займётся автоматический выключатель.
2. Защита от утечки при повреждении кабеля – ВДТ. Само собой, это фигура речи – этот аппарат не защитит от утечки и пожара. Как, например, реле напряжения не защитит от обрыва нуля. ВДТ и РН лишь отключат питание при возникновении проблемы.
3. Защита от механического повреждения – прокладка в гофре, кабель-канале, трубах, штукатурке, и т.д.

Выбор кабеля

Я решил не экономить, и приобрел кабель с сечением 2,5 мм2. Таким образом, по сравнению с более дешевым вариантом (сечение 1,5 мм2) я не буду заботиться о потерях напряжения, о понижении тока КЗ и о низкой пропускаемой мощности. К тому же, минимально разрешенное сечение для розеточных цепей – 2,5 мм2.

Подробно рассказал об этом в статьях 5 мифов о кабеле. Собрание заблуждений и Почему лучше ставить автоматы с характеристикой “В”?

Кабель выбрал круглый, с хорошей изоляцией и разумеется, трехжильный – ВВГ-Пнг(А)-LS орловского кабельного завода Альфакабель. Покупал в Леруа (теперь это Лемана Про). Не смотря на то, что мне нужно с запасом 30 м, взял бухту – при переделке щитка пригодится.

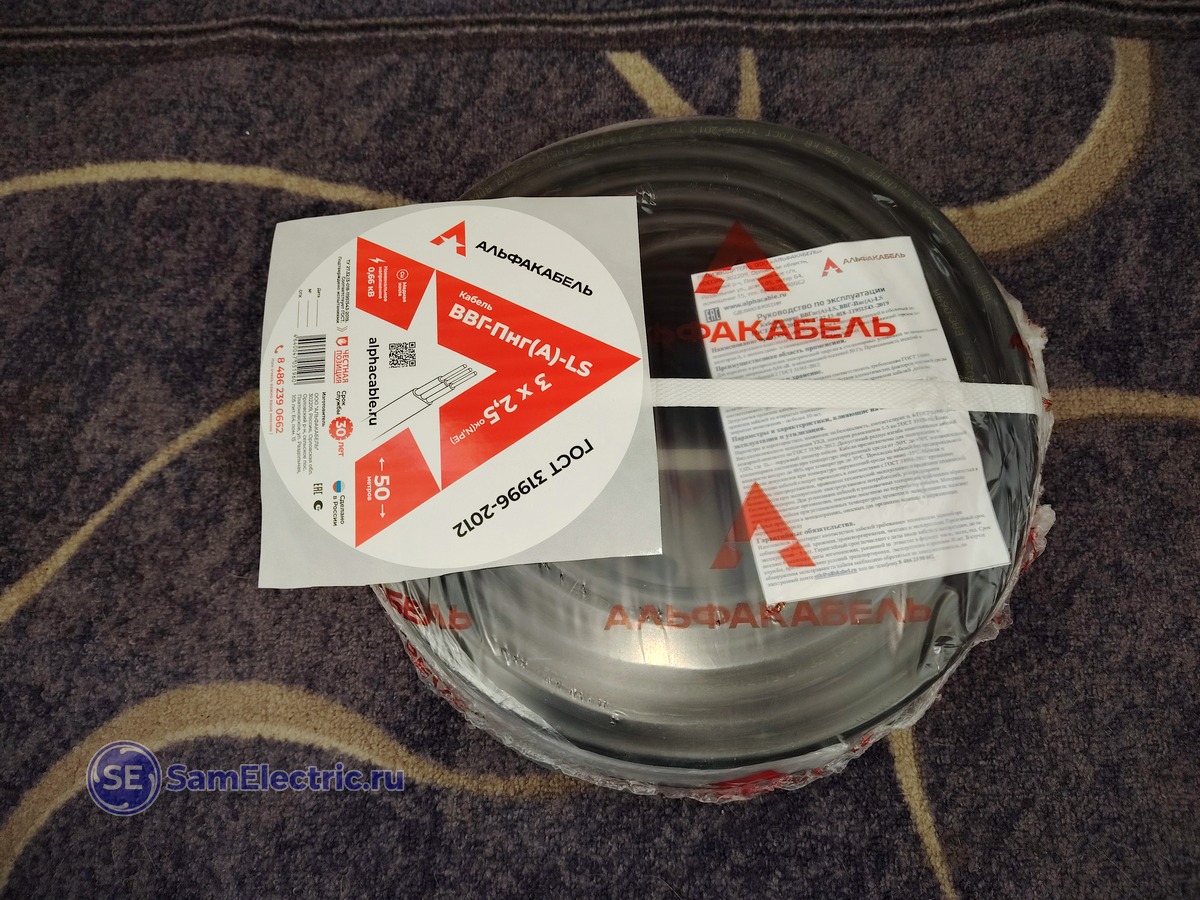

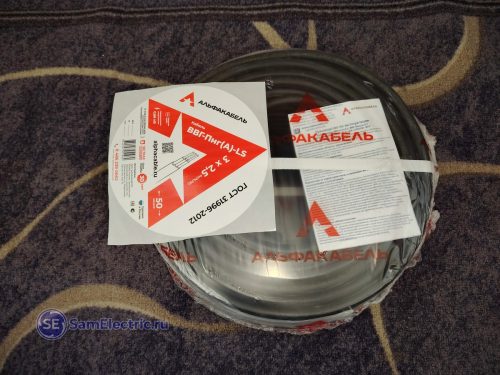

Альфакабель бухта 50 м 2,5 мм2

У кабеля очень толстая изоляция, что мне на руку – я решил отказаться от гофры.

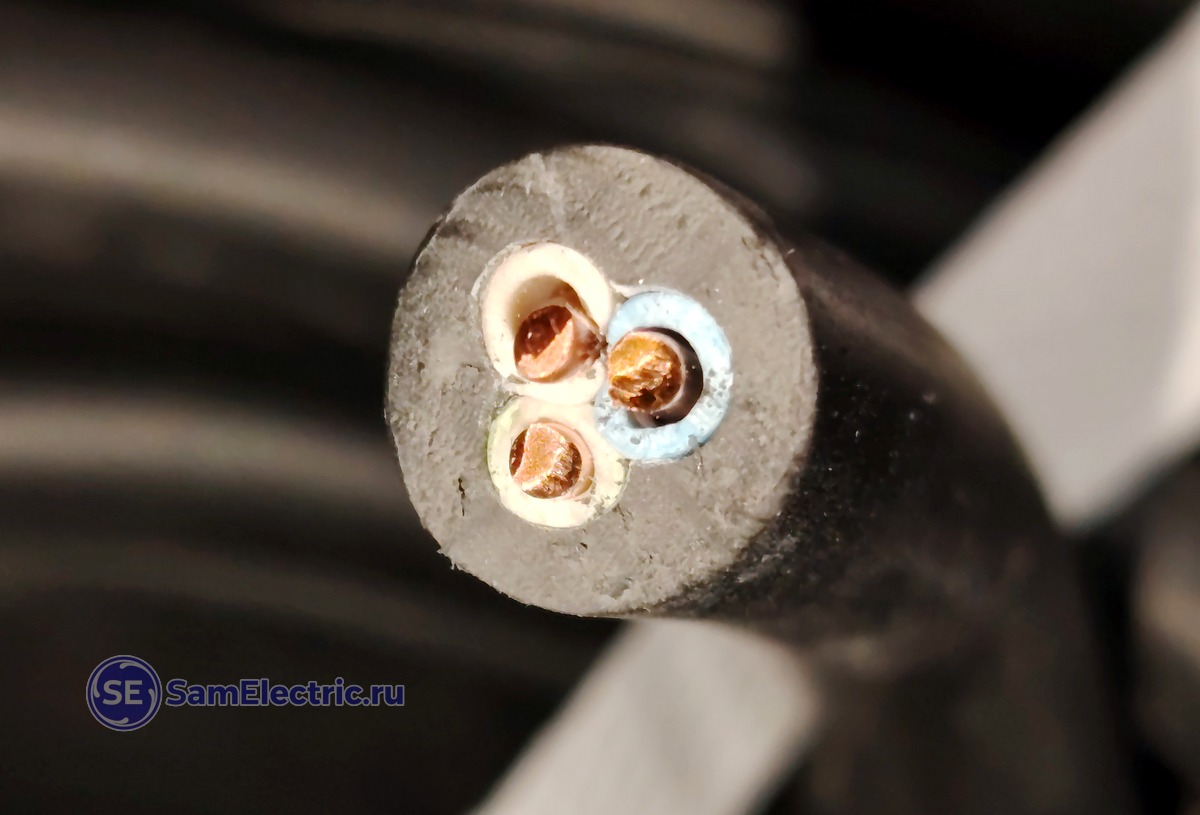

Срез кабеля ВВГ 3х2,5 Альфакабель

Кабель может эксплуатироваться при температуре от -50 до +50 °С, поэтому ему не страшны ни холод, ни жара.

Самое главное – у кабеля есть сертификат и другие признаки того, что называют “кабель по ГОСТ”. Как отличить качественный кабель от подделки – я рассказывал очень подробно и пошагово в статье Исследования и испытания кабеля ВВГнг(А) LSLTx 3х1,5.

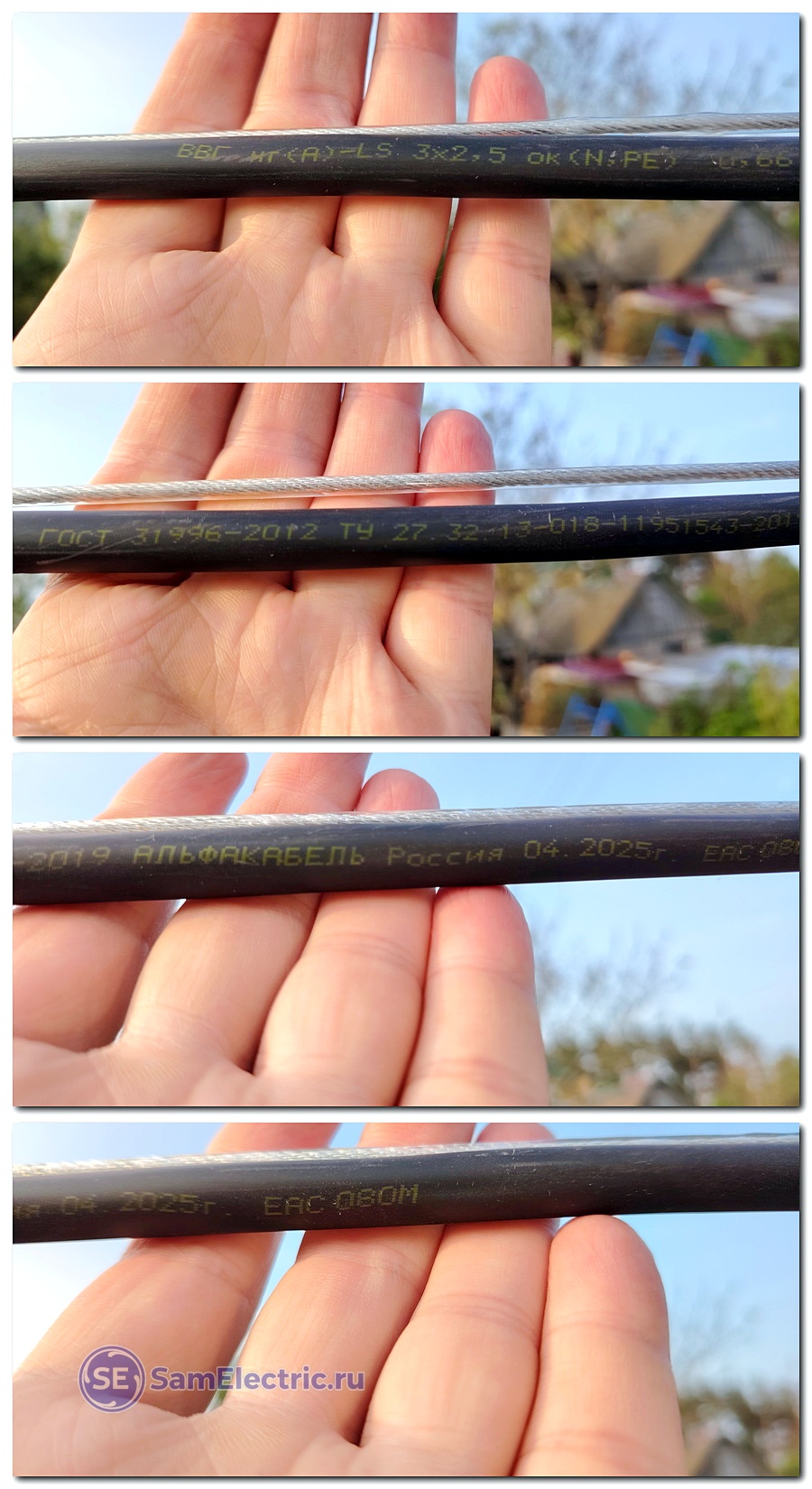

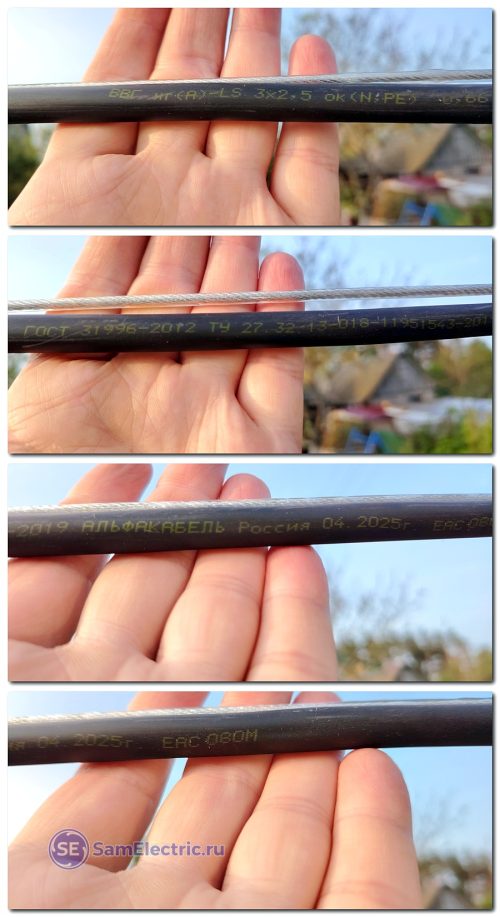

И первый признак – правильная маркировка по ГОСТ. Вся маркировка в один кадр не попадёт, поэтому вот такой коллаж:

Обратите внимание – у кабеля имеется маркировка метража, ничего мерять не нужно, это особенно важно в моём случае!

Прокладка кабеля по воздуху. Что нужно

Итак, переходим к главное теме статьи. Для монтажа кабеля 3х2,5 мм по воздуху на пролёте 18-20 м нам понадобятся:

• Трос стальной в прозрачной ПВХ оболочке, диаметр 2/4 мм, длина 20 м. Думаю, не нужно объяснять, почему с точки зрения электробезопасности изолированный трос – отличное решение. Если трос неизолированный – его необходимо заземлить.
• Крепежное кольцо, 2 шт. Это может быть любой крепежный элемент, надежно прикрученный к стене или другому основанию. Если это бетон – то анкер с кольцом, если дерево – шуруп с кольцом. Я использовал, как мне кажется, более надежные варианты – пластину и уголок с широким отверстием. Позже увидите на фото и видео.
• Коуш оцинкованный М4, 2 шт – для того, чтобы трос не перетирался в местах креплений.
• Зажим для троса (стального каната) одинарный (4 шт, по два на каждую сторону) или двойной (2 шт). Что лучше – решать вам. Тут лучше перебдеть, учитывая, что трос в оболочке сравнительно мягкий и скользкий.
• Карабин размер 6 мм, 2 шт. Размер больше можно, меньше – лучше не надо. Если есть сноровка работать на высоте, можно обойтись без карабинов. По мне, с карабинами удобнее – спокойно сделал всё на земле, потом на высоте щёлк – и готово.
• Натяжитель (талреп) на 8, 1 шт. Можно на 6, но на 5 совсем хлипкие.
• Стяжки (хомуты) черные, стойкие к ультрафиолету – 1 пачка. Вязать кабель к тросику нужно примерно через пол метра, отсюда высчитывайте количество. Берите самые короткие и широкие стяжки, шириной 3,6 или 4,8 мм.
• Гофра ПНД черная, диаметром 20 мм. Уточняйте при покупке, чтобы гофра была ПНД, она устойчива к погодным условиям. ПВХ тоже бывает черная, но на улице она долго не прослужит.

На фото я показал, где что находится:

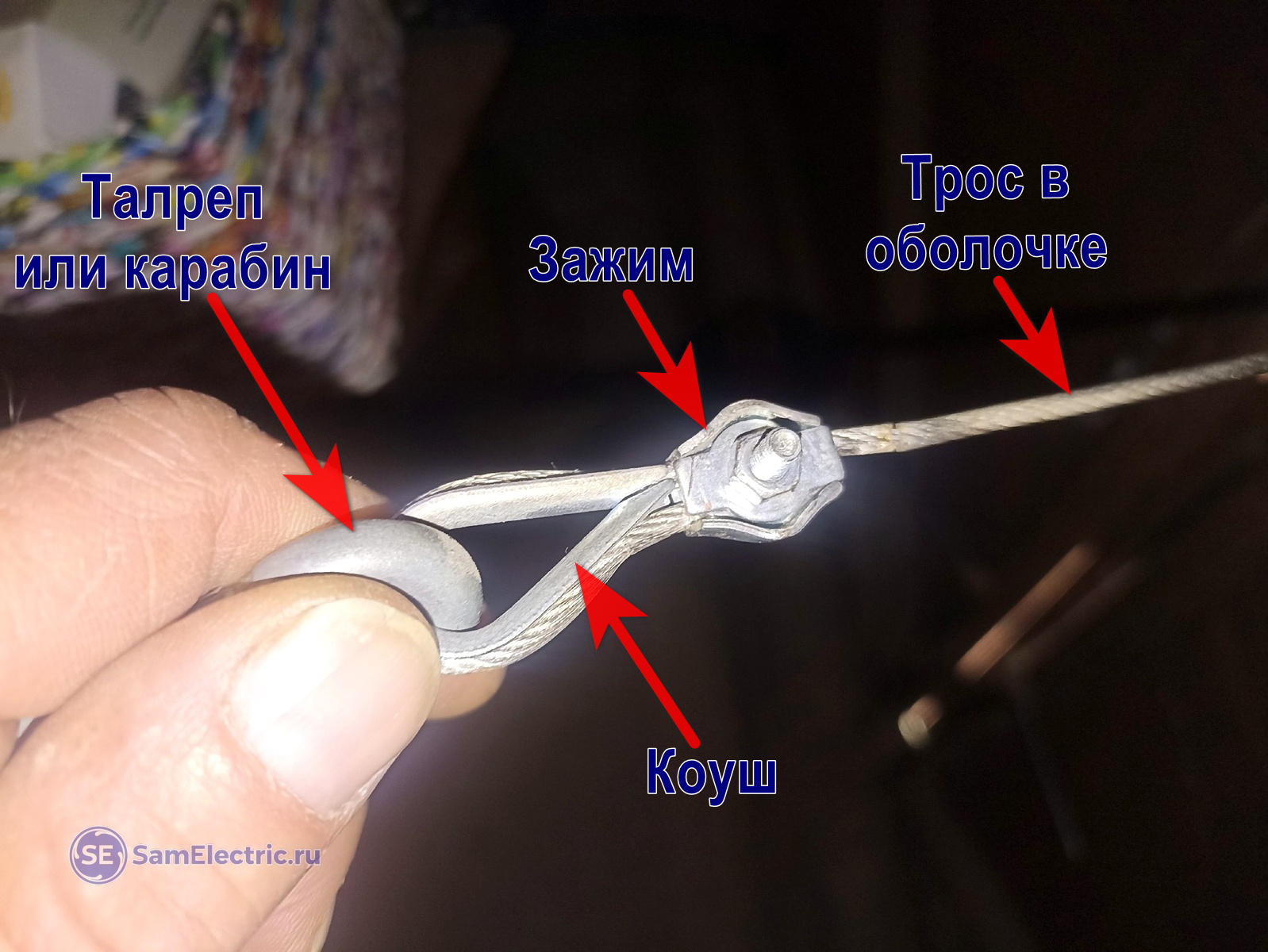

Узел крепления троса для воздушной прокладки кабеля. Фото Богдана Семковича

Слева – карабин и/или (в зависимости от стороны и способа монтажа), который крепится к кольцу на основании.

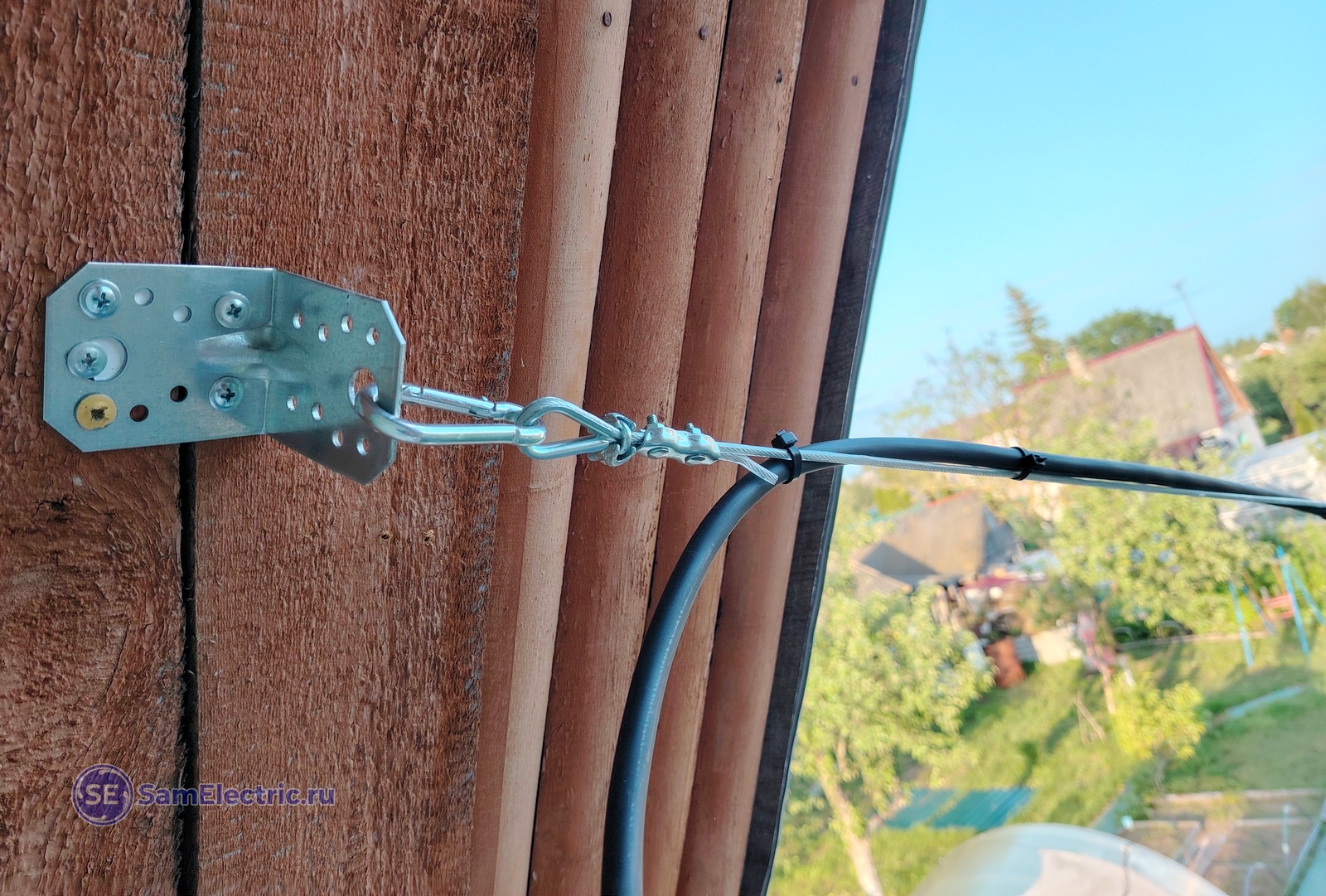

Итоговое крепление со стороны дома, на высоте около 5 м:

Прокладка кабеля к сараю по воздуху

Приемная сторона, на высоте около 2,5 м:

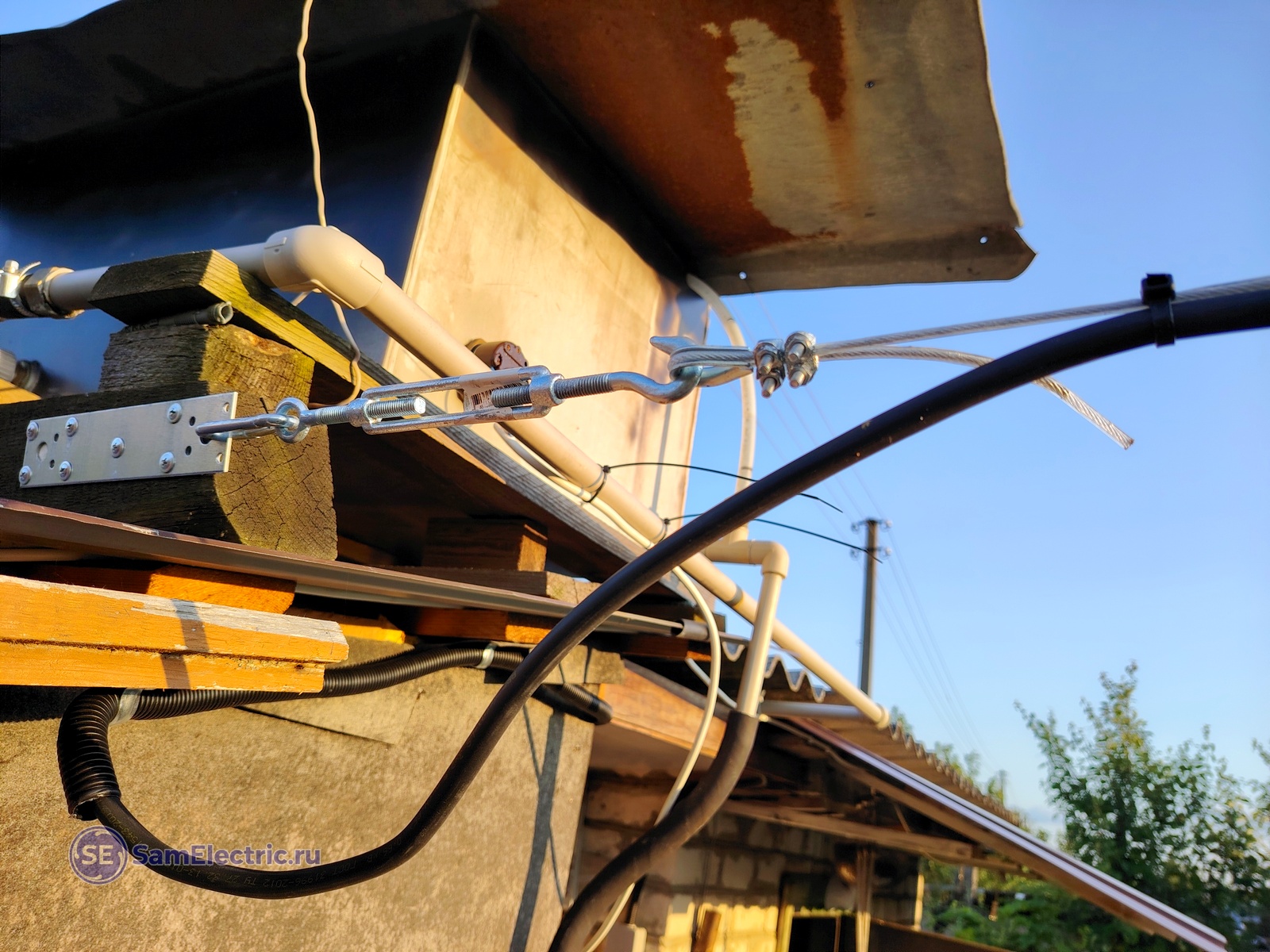

Крепление троса и кабеля на низкой приемной стороне

На всякий случай напомню, что самая большая нагрузка – на высокой стороне. Речь не про амперы, а про килограммы)

После спуска с троса кабель идёт в гофре до распределительной коробки.

Как проложить кабель по воздуху. Пошагово.

Я делал так.

1. Креплю кольца (кронштейны) для крепления концов кабеля. У меня это условно передающая (высокая, 5 м) и приемная (низкая, 2,5 м) сторона. Передающая сторона у меня – это верхняя часть фронтона дома, спрятанная от дождя. Приемная – основание бака для душа, намертво прикрученное к крыше деревянной постройки (дровник + душ + туалет).


   Как я сделал душ с управлением по Wi-Fi – читайте тут.

2. Отмеряю трос и монтирую на нем с двух сторон коуши и зажимы, с учетом талрепа и карабинов.
3. Закрепляю на тросе кабель стяжками.
4. Поднимаю высокую сторону, цепляю через карабин.
5. Поднимаю низкую сторону, цепляю крюк талрепа (натяжителя) через карабин. Талреп при этом должен быть максимальной длины.
6. Натягиваю талрепом трос. При необходимости корректирую длину, ослабляя зажимы и корректируя положение коуша.

Натягивать трос нужно в меру, чтобы был небольшой провис. Я сначала натянул максимально, затем проверил на прочность креплений, и ослабил натяжение на полтора-два оборота талрепа.

Итоги. Подключение розеток

На заключительном этапе я смонтировал две двойные уличные розетки. Одну на внешней стене сарая, одну внутри.

Сначала, как я уже сказал, кабель в гофре заходит в распред.коробку, и далее расходится на две розетки:

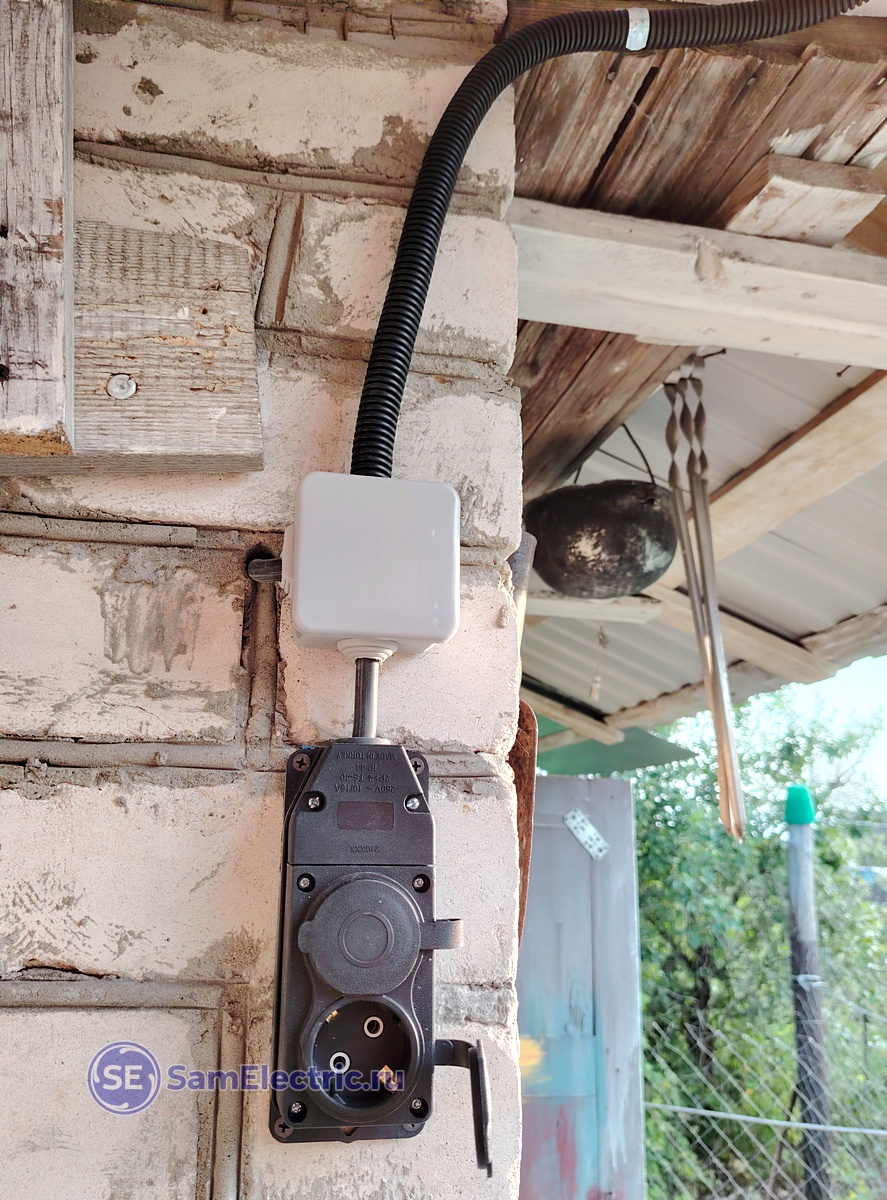

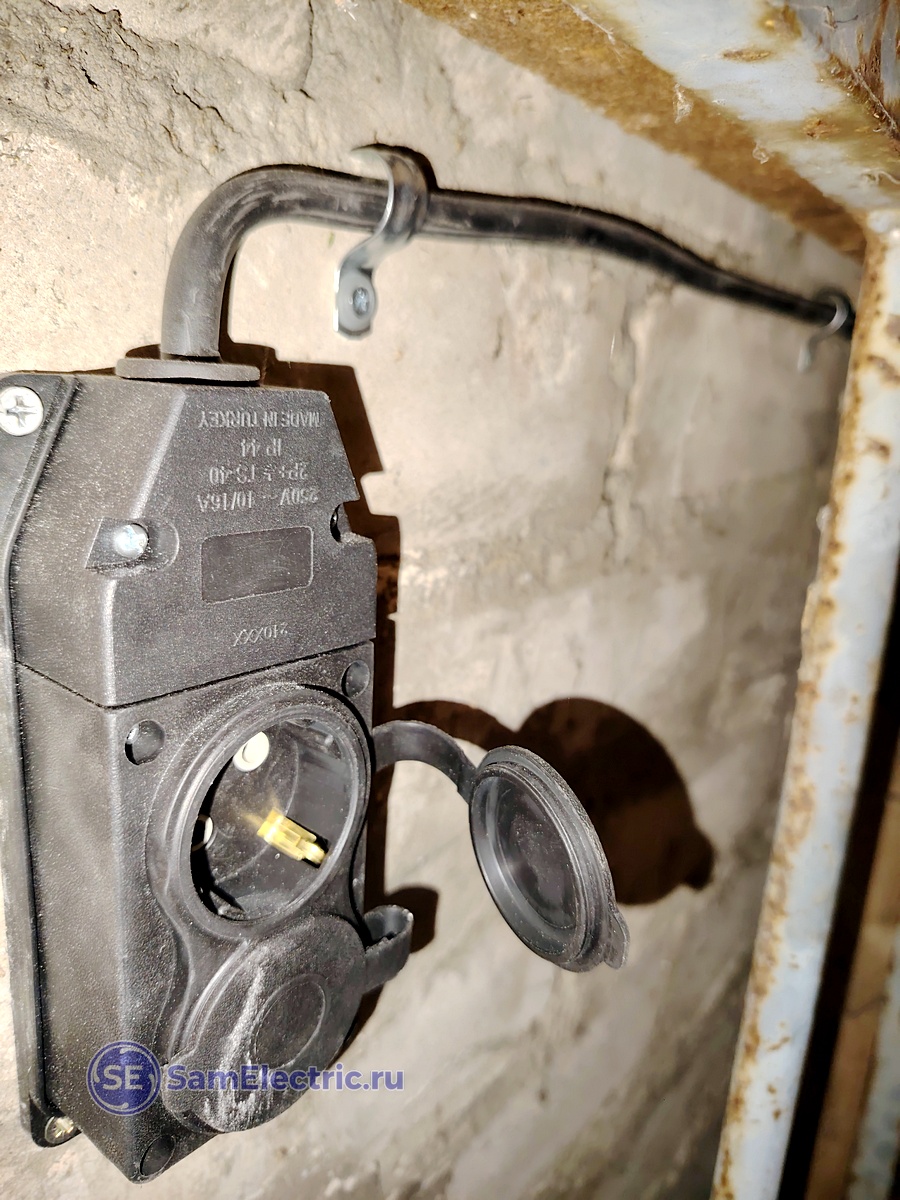

Распред.коробка и уличная розетка. Кабели выходят из коробки на фото вниз и влево.

Розетка внутри

Всё, тут ничего интересного. Ещё пара слов про

Подключение кабеля

Кабель заходит на второй этаж через стальную трубу вместе с кабелем, идущим на теплицу. Подключается через АВДТ (дифавтомат) С16 / 30 мА. Этих номиналов вполне хватит и для защиты кабеля, и для защиты человека.

Видео

Про монтаж кабеля на тросе я сделал наглядное пособие. Как говорится, лучше один раз увидеть:

Напоминаю, что вы читаете личный блог, в котором я никого ничему не не учу и ни чему не призываю. Несомненно, самый правильный способ прокладки кабеля ВВГ по воздуху – тот, который вы напишете в комментариях)

За подготовку статьи благодарю Богдана Семковича – лучшего электромонтажника в Смоленске и окрестностях.
