Пример электромонтажа в квартире стройвариант

Публикую заключительную статью Конкурса статей.

Автор – Сергей Пикалов из Ростова-на-Дону – имеет богатый опыт в монтаже электропроводки в квартирах. Всех, кого интересует данная тема, просьба задавать вопросы (в том числе, каверзные) в комментариях к статье.

А кому статья понравится – проголосуйте за Сергея!

Я по тексту буду вставлять некоторые отступления со ссылками на статьи по теме.

Это будет не столько статья, сколько фоторепортаж. Тема статьи –

Электромонтаж в квартире “стройвариант”

Квартира в новостройке, так называемый “Стройвариант”. Заказчику нужна была электропроводка без изысков, бюджетный типовой вариант.

Подробнее о процессе ремонта – здесь.

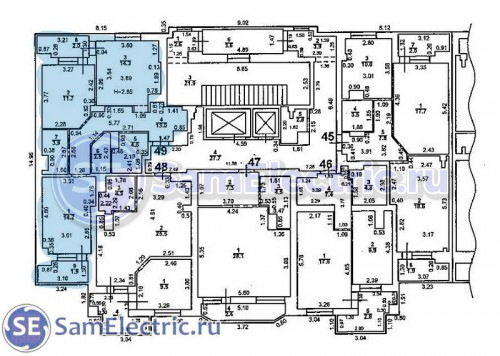

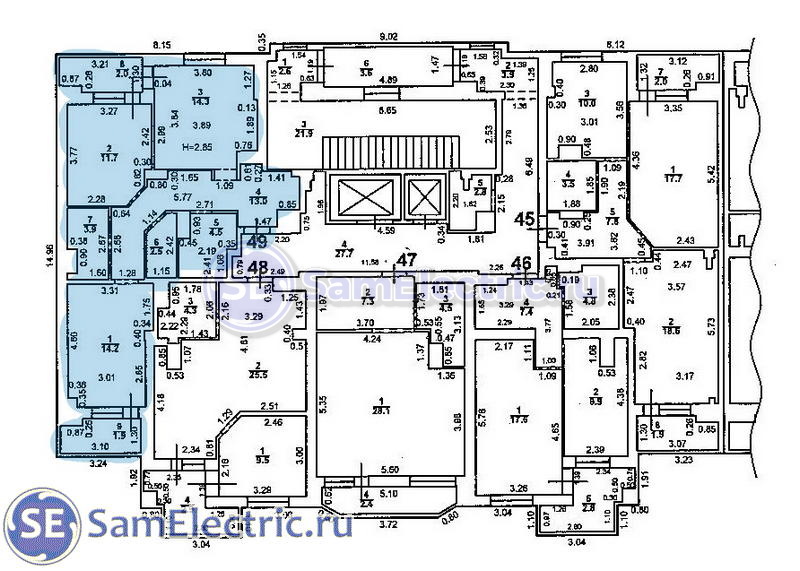

План квартиры (49) – на поэтажном плане ниже:

Поэтажный план трехкомнатной квартиры

Поэтажный план трехкомнатной квартиры 49 (закрашена цветом)

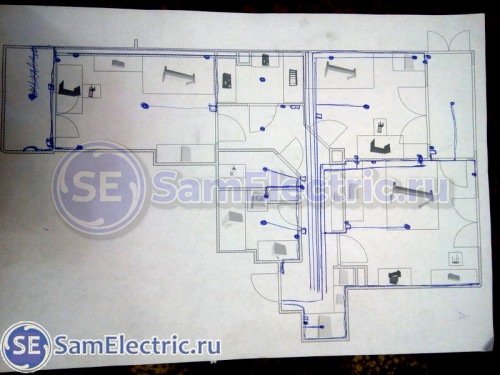

На этапе согласования с заказчиком был предварительно составлен такой план расположения электрических точек и кабелей:

План электрики в стройварианте 3-комн. квартиры

План электрики в стройварианте 3-комн. квартиры

Это только предварительный план, далее при встрече на объекте было обсуждено всё до мелочи, и вот в итоге что получилось, привожу фото с комментариями.

Начинаем с начала.

Ввод

Ввод в квартиру – из этажного щитка кабелем ВВГ-нг 3х6, там стоит двухполюсный автомат на 32А и счетчик.

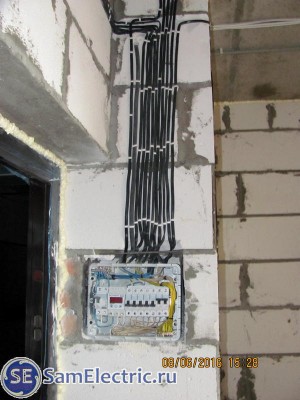

Квартирный электрощиток с автоматами

Квартирный электрощиток с автоматами

В квартирном щитке сначала стоит УЗО 40А с током утечки 100 мА. После УЗО установлено реле напряжения Digitop для устранения последствий обрыва нуля и других неприятностей с уровнем входного напряжения.

Далее кабели расходятся по группам, по всей квартире.

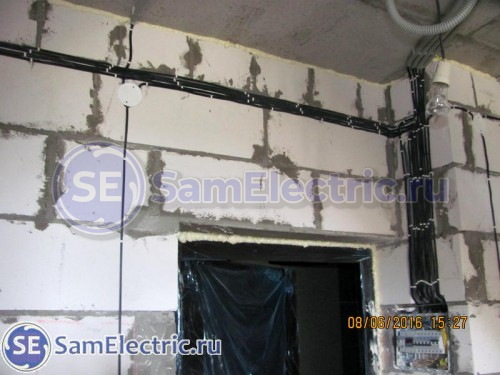

Кабели от щитка по квартире

Кабели от щитка по квартире

Для розеточных групп установлены защитные автоматы на 20А, кабель ВВГ-нг 3х2,5. Для линий освещения – кабель ВВГ-нг 3х1,5, автоматы на 10А.

Кому интересна тема выбора автоматов в квартирном щитке – у меня есть много статей. Например.

Прокладка по квартире

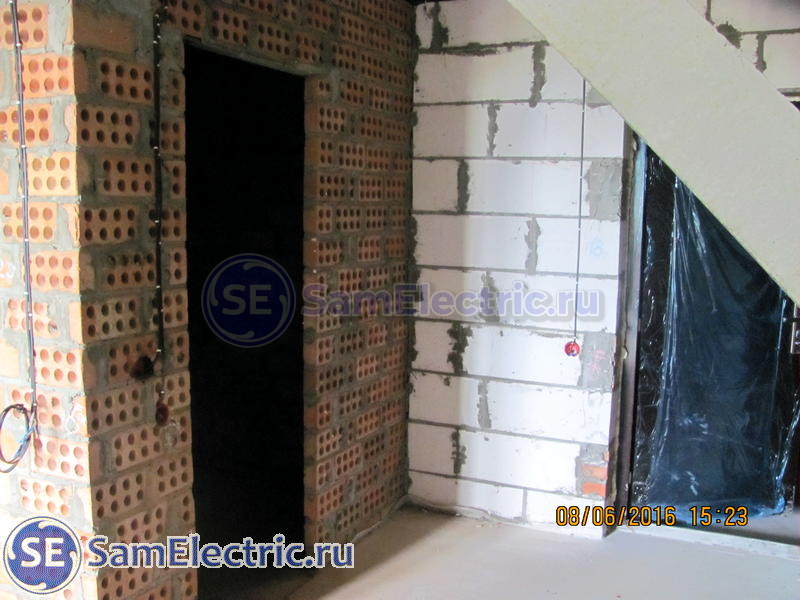

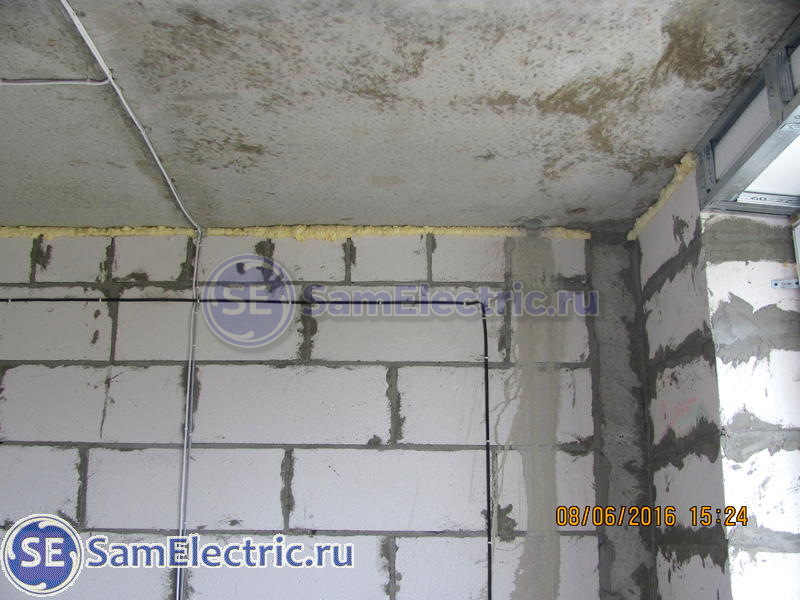

Ниже приведены фото прокладки электропроводки по стройварианту.

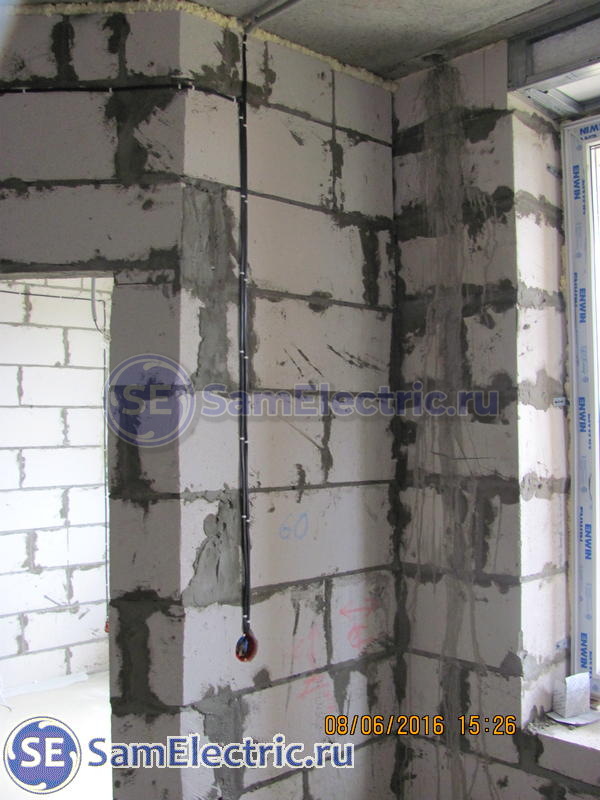

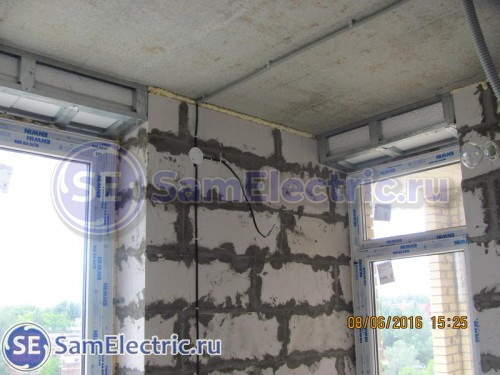

Проводка стройвариант

Проводка стройвариант

Стены – из пеноблока, штробить в данном случае их не надо, поскольку на них будет наноситься ещё слой штукатурки и шпатлевки толщиной более 1 см.

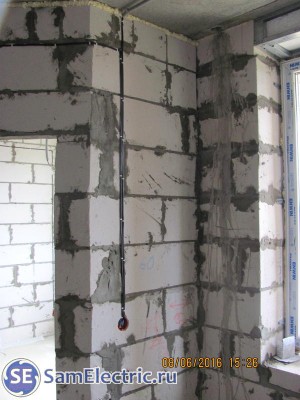

Кабель ВВГ к стенам крепится с помощью дюбель-хомута 5/10 через каждые 40-50 см:

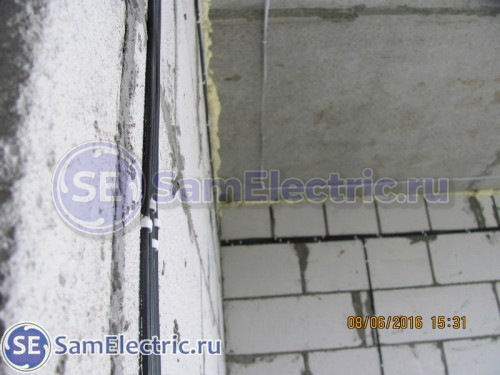

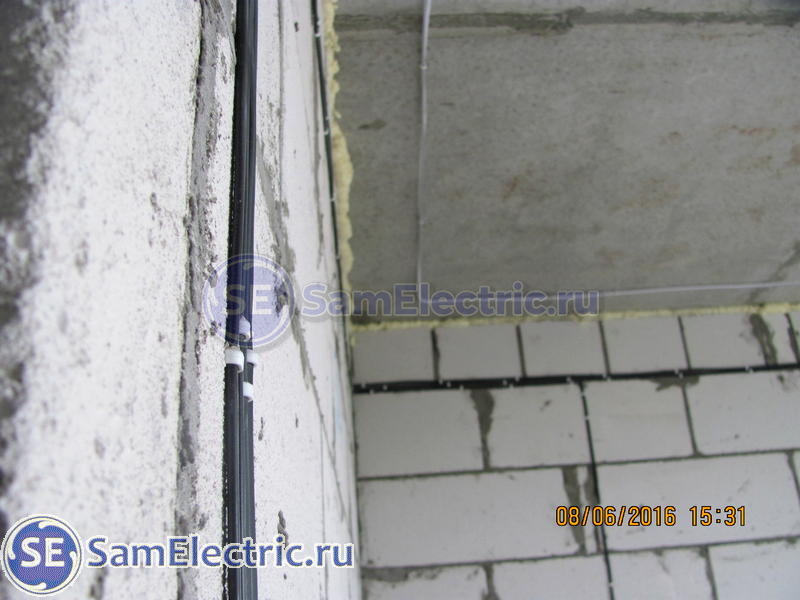

Крепление кабеля через дюбель-хомут

Крепление кабеля через дюбель-хомут

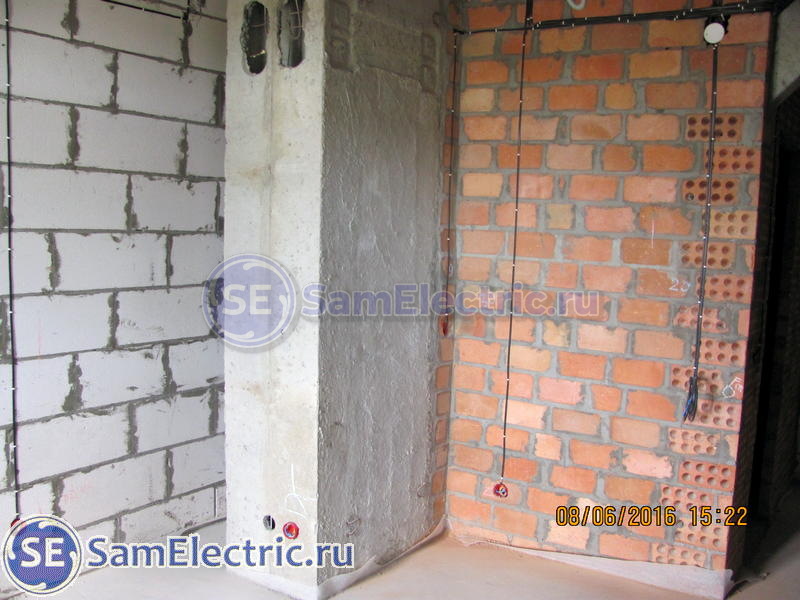

Кроме пеноблоков, в квартире встречаются стены из кирпича (толщиной пол кирпича и четверть), бетонные блоки с полостями вентиляции и монолитные (несущие) конструкции.

Перегородка в четверть кирпича и вентиляционная шахта

Перегородка в четверть кирпича и вентиляционная шахта

Ниже на фото показано, как проводка заходит с обратной стороны в коробку. Сверлить такие стены надо осторожно, поскольку они очень тонкие. Места под установочные коробки получаются сквозные.


А что там свежего в группе ВК СамЭлектрик.ру?


Подписывайся, и читай статью дальше:

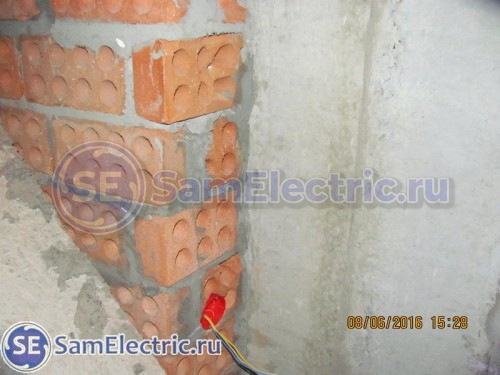

Проводка с обратной стороны ванной

Проводка с обратной стороны

В стройвариантах сразу прокладывается и сигнальный кабель (слаботочка) под ТВ и интернет.

Слева на фото – двойной блок под телевизор. Проходная ТВ розетка и обычная на 220В.

Прокладка антенного кабеля через проходную розетку

Прокладка антенного кабеля через проходную ТВ розетку

Подробнее о ТВ розетках в квартире.

Прокладка антенного кабеля по потолку

Прокладка антенного кабеля по потолку

Двухклавишный выключатель (внизу, на фото не показан) – включает настенный светильник и люстру через распределительную коробку:

Установка распред.коробки

Установка распред.коробки

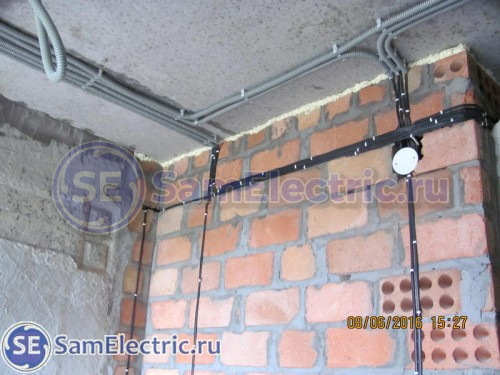

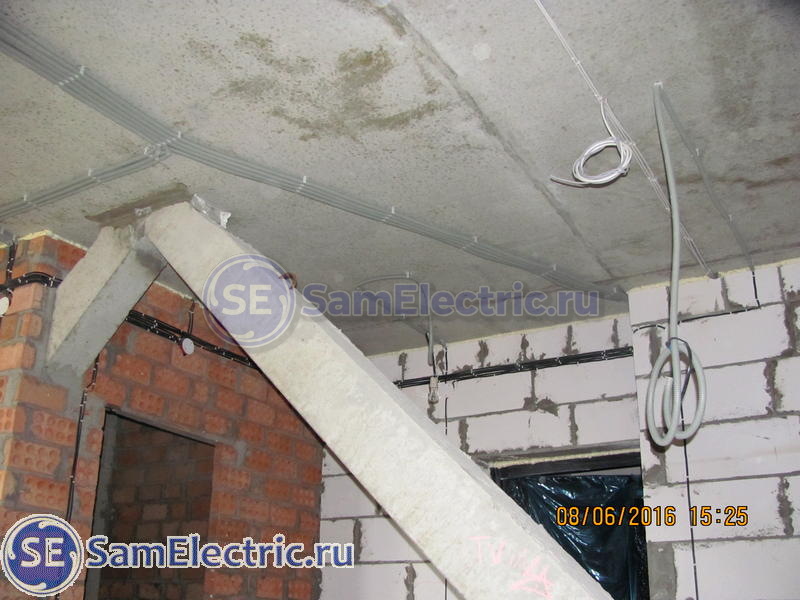

Все кабели, кроме слаботочки, прокладываются по потолку в гофре. Потолок везде будет натяжной.

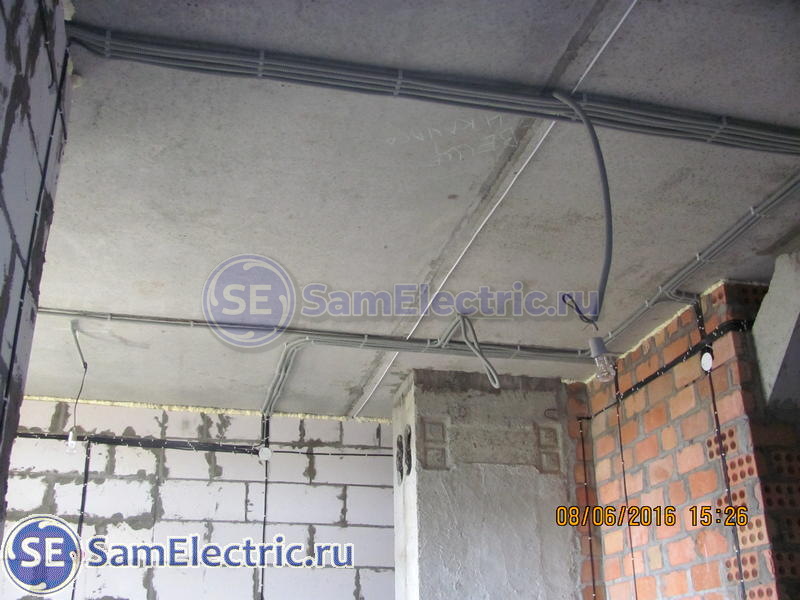

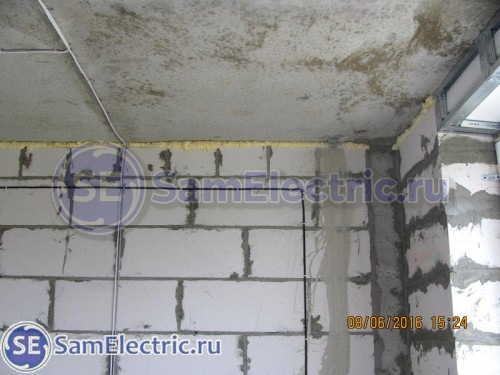

Кабель в гофре по потолку

Кабель в гофре по потолку

Кабель в гофре по потолку

Кабель в гофре по потолку

Некоторые линии освещения целесообразнее делать без распаячной коробки, а подключения делать в установочной коробке выключателя:

Группа освещения

Группа освещения

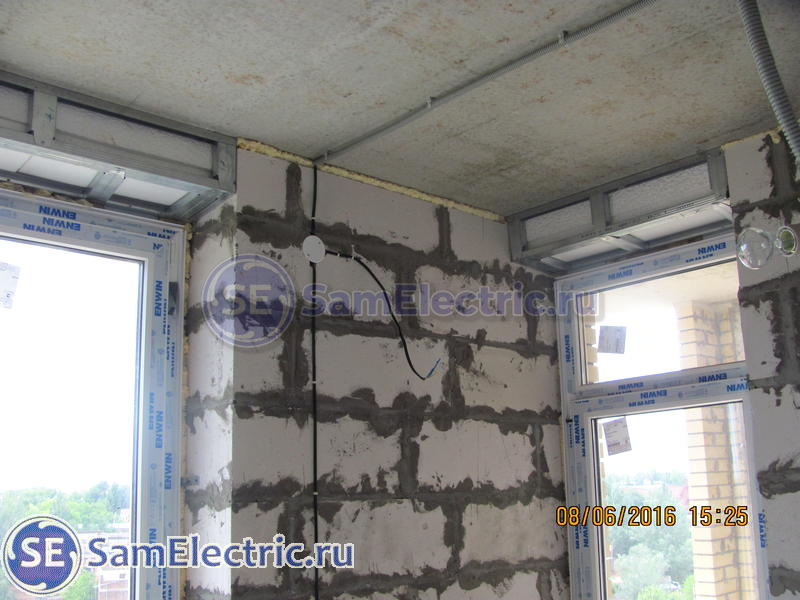

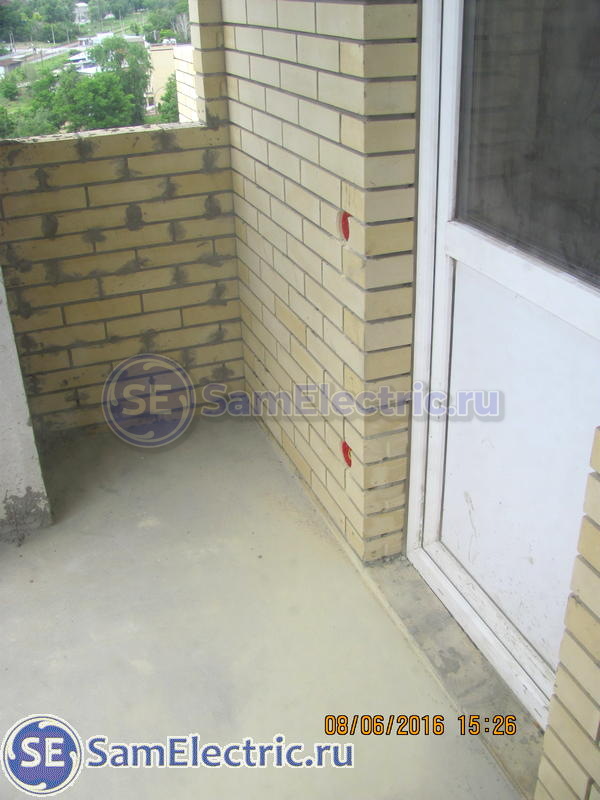

Выводы на лоджию – через сквозные отверстия из квартиры.

Вывод коробок на лоджию - выключатель и розетка

Вывод коробок на лоджию – выключатель и розетка

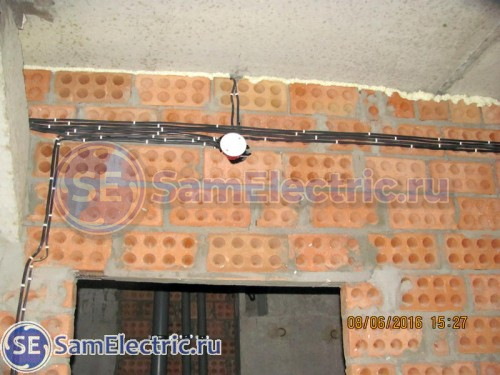

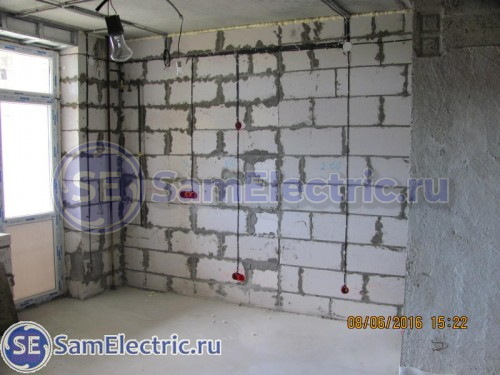

Прокладка электропроводки по стенам и потолку

Прокладка электропроводки по стенам и потолку

Все распаячные коробки готовы на 100%, подключения делаются путем скрутки длиной 5 см и пропайки.

Про соединение проводов пайкой при электромонтаже – здесь.

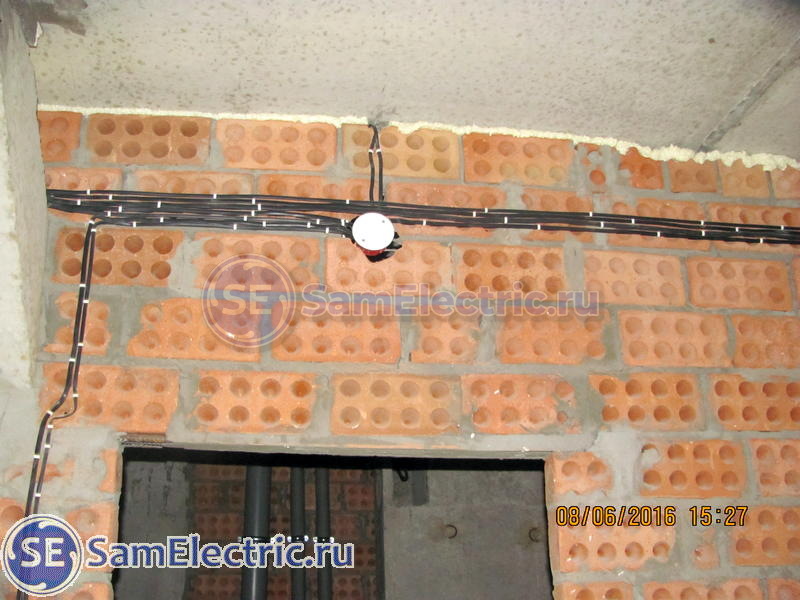

Распределительная коробка санузла

Распределительная коробка санузла

Вывод розетки с противоположной стороны стены

Вывод розетки с противоположной стороны стены

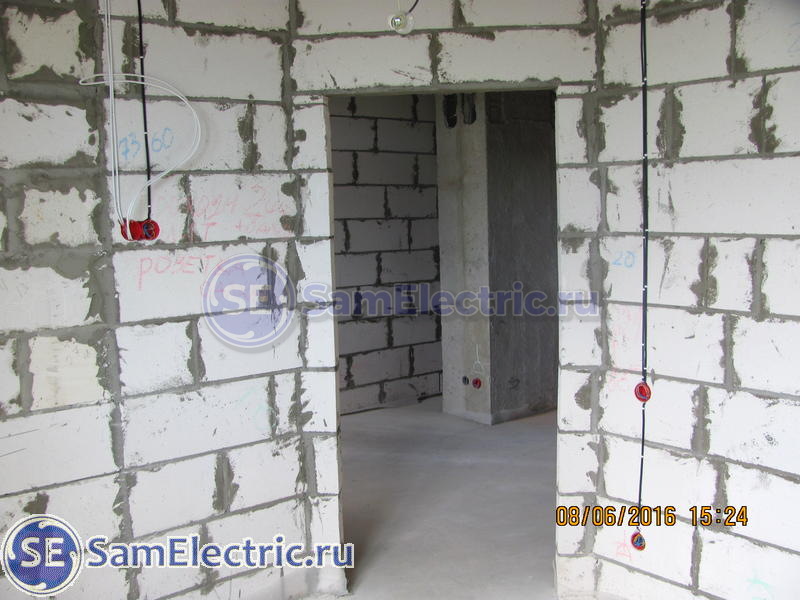

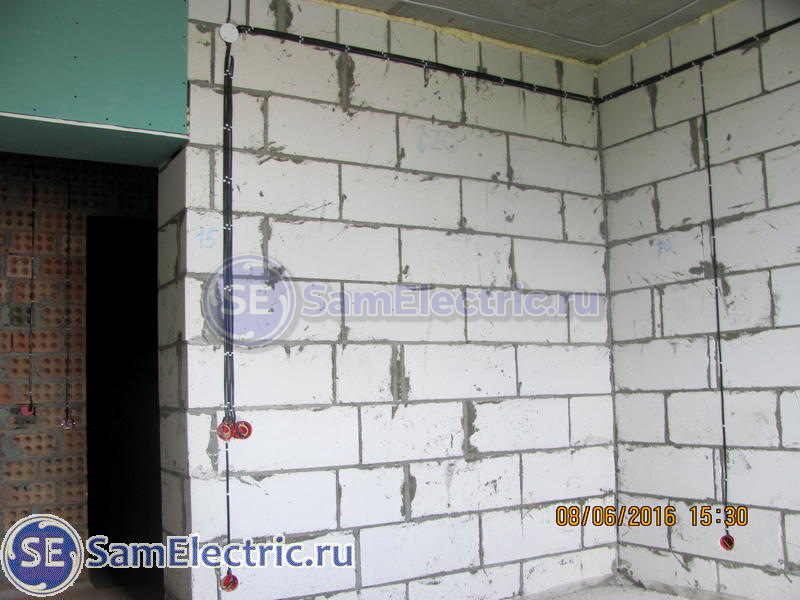

Выключатели устанавливаются на высоте 90 см, розетки – 30 см.

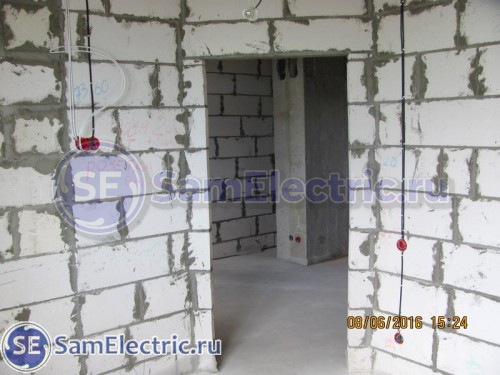

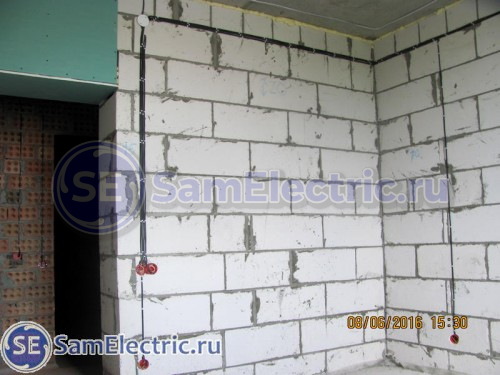

Розетки и выключатели в зале

Розетки и выключатели в зале

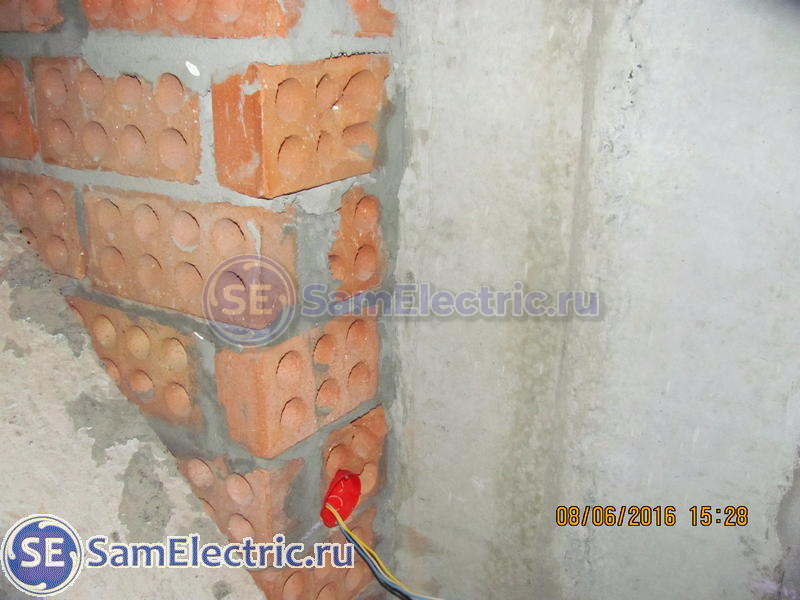

Монолитные несущие опоры. Их лучше не трогать.

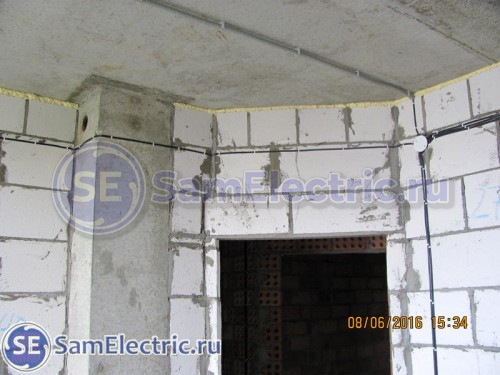

Огибание несущих опор

Огибание несущих опор

Далее следуют отделочные работы – штукатурка, шпатлевка, покраска стен.

В конце лета последует окончательный монтаж розеток и выключателей.



Если статья понравилась, проголосуйте за неё здесь и сейчас:

Голосование за авторов летнего Конкурса

  • 1. Марченко Борис Данилович со статьями о сваривании жил и поиске скрытой проводки (49%, 29 Votes)
  • 3. Сергей Пикалов со статьёй о проводке в стройварианте (34%, 20 Votes)
  • 2. Алексей Сидоркин со статьёй о ремонте дрели Bosch (17%, 10 Votes)

Всего проголосовало: 59

Загрузка ... Загрузка ...


Рекомендую ещё:


Статья понравилась?
Добавьте её в свою соц.сеть и дайте оценку!

Звёзд: 1Звёзд: 2Звёзд: 3Звёзд: 4Звёзд: 5
(2 оценок, среднее: 4,50 из 5)
Загрузка...


Если статья оказалось полезной или появились вопросы -
пожалуйста, оставьте комментарий.


13 комментариев
на “Пример электромонтажа в квартире стройвариант”

  • СергейNo Gravatar:

    Объясните смысл гофры на бетонном потолке, при использовании не горючего кабеля ввгнг? И сейчас в квартирах все делают натяжной потолок, либо гкл, не проще ли, и удобнее, и кстати безопаснее, разбрасывать по потолку проводку, ведь так меньше шансов что её перебьют в дальнейшем.

    Ответить
  • Сергей П.No Gravatar:

    Кабель Ввг нг, в то же время не LS без дымовыделения, (если сильно надо найду номер гост) в Ростовской области такой найти сложно потому что он дороже хорошего ГОСТовского . Из этого следует и второй ответ -под штукатуркой не дымовыделения не горения не будет.

    По поводу монтажа спросите у монтажников 80-90 как монтировать по потолку. Шлейф из 7-10 проводов проще гнать по стене.

    Ответить
  • Сергей П.No Gravatar:

    По поводу перебьют в дальнейшем опять же есть нормы 20 см от потолка и строгие вертикали к розеткам и выключателям. 20 см достаточно и для натяжного и для гипсы.

    Ответить
  • Игорь ХитраковNo Gravatar:

    Все сделано грамотно и аккуратно. Единственно заменил бы вариант соединений пайкой на сварку. Быстрее и надежнее.

    Ответить
  • Игорь ХитраковNo Gravatar:

    Да, еще, а почему в квартирном щитке нет защиты на розеточных линиях с I=30 ма?, а только общее противопожарное узо? Тут явный косяк. Сработает ваше УЗО и отключит всю квартиру.Нужно ступень селективности соблюсти дифавтоматами.

    Ответить
  • стасычNo Gravatar:

    Живу в Испании,здесь по стенам всё штробят,в штробы закладывают гофру без кабелей,и когда закроют штробы штукатуркой специальной протяжкой протягивают мягкие кабеля по каждой гофре столько сколько нужно.То есть между распредкоробками достаточно 2 или 3 гофры диаметром на 25

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Точно. Даже по нашему ПУЭ скрытая электропроводка должна быть сменяемой.

      Считаю, что это вопрос не столько технический, сколько финансовый или даже философский.

      Ответить
    • АС.No Gravatar:

      Гофру лучше укладывать сразу с кабелем, и не мягким а ВВГнг, т.к. мягкий кабель, например ПВС, служит 5-6 лет а ВВГ лет 15-20. Причём, наилучший вариант монтажа это подготовить стены к чистовой отделке а потом штробить и высверливать под установочные коробки.

      Ответить
      • стасычNo Gravatar:

        Интересно,тогда почему например в Испании и Франции уже лет 6 как запрещено использовать жесткие провода,и что случается с мягким проводом ччерез 5 или 6 лет?

        Ответить
  • Сергей П.No Gravatar:

    По поводу гофры согласен. Представляю как это сложно. Допустим провести отдельный кабель на сплит-систему от щитка, а она в другом конце дома. Таких пожеланий у хозяев много – духовой шкаф, стиралка, холодильник, навесной котел. Замучаешься такие метражи тянуть по гофре.

    Ответить
    • стасычNo Gravatar:

      Не согласен,таким способом намного быстрее и проще протянуть кабеля чем у вас просто тянешь от коробки до коробки и не одну линию а две а то и три по одной гофре.А пожелания хозяев вы тоже должны выполнять.Кстати ставить отдельные линии на духовой шкаф,стиралку и холодильник это не пожелания ,а норматив.Ради справки добавлю,здесь электрики штробы не бьют и коробки не ставят,моя работа,прийти начертить линии,потом прийти вложить гофру в готовые штробы и когда всё закроют штукатуркой пропустить кабель.

      Ответить
  • ВикторNo Gravatar:

    Статья подробная и доходчивая, проголосовал.
    Буду сам скоро делать у себя в однушке.
    Вопрос остался-надо ли устанавливать коробки сразу на гипс и когда лучше это делать?

    Ответить
  • ОлегNo Gravatar:

    Красиво да, аккуратно да, но как писалось нет групповых узо, распайкоробки после штукатурки утонут, также все таки лучше сварка а не пайка, по потолку прямые углы – перерасход кабеля, да и необходимость в гофре на бетоне спорный вопрос хотя встречал ссылку в ПУЭ на ее обязательность и клиент тут переплачивает за сомнительную безопасность. Как то так
