Ваго клеммы. Это не реклама!
Я восхищен клеммами Wago, которые появились в доступной продаже несколько лет назад. Они существенно упростили жизнь электрика, сделали процесс электромонтажа быстрым, простым и приятным. Скрутки и изолента в распределительных коробках благополучно ушли в прошлое.
Внимание! Примеры подключения и практического использования клемм Wago выделены в отдельную статью – Как правильно пользоваться соединительными клеммами Wago.
Сразу скажу, что красивее и интереснее про клеммники Wago рассказано в официальном каталоге, который можно скачать в конце страницы.

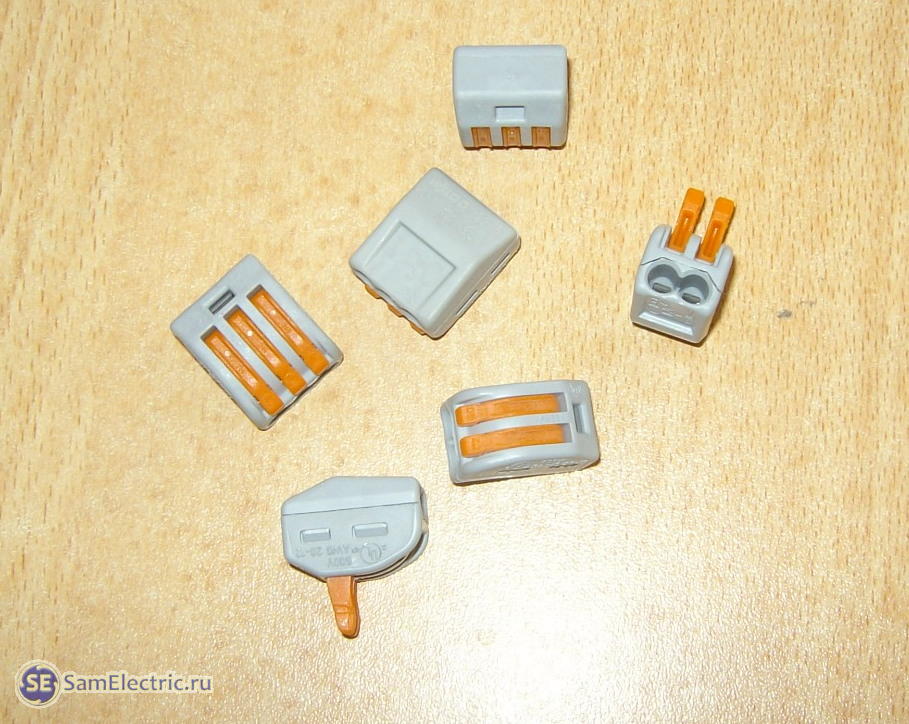

Клеммы Wago для простоты разделим на два вида – одноразовые и многоразовые. Оба вида теоретически держат ток до 25 Ампер, используются для подключения проводов сечением до 2,5 мм2. Больший ток в большинстве случаев не нужен. Изолента тоже отпадает.

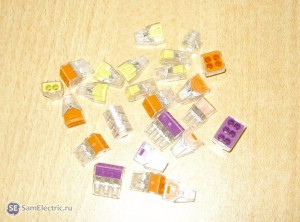

Одноразовые монтажные клеммы Ваго (Ваги) применяются для быстрого монтажа “раз и навсегда”, “сделали и забыли”. Соединять можно только жесткий (одножильный) провод. Распространенная модель – 773.
Можно ими соединять и многожильные гибкие провода, только предварительно запрессовав их в наконечники.
Для лучшего соединения алюминия + медь или алюминий + алюминий желательно использовать клеммы с пастой, они обычно черного или темно-серого цвета.
Вот официальная справочная информация из каталога по клеммам Ваго, который можно скачать в конце статьи.

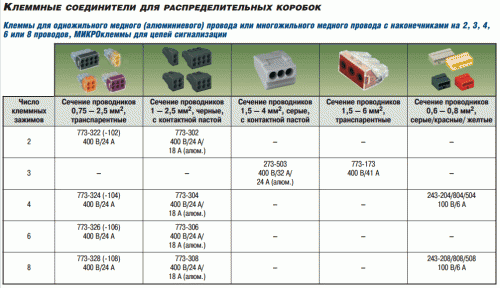

Таблица 1. Клеммные соединители Wago 773 (одноразовые) для распределительных коробок
Название модели – Wago 773
Подписывайтесь! Там тоже интересно!
Справедливости ради надо сказать, что эти клеммы можно использовать не один раз, вытащив провод и вставив вновь. Попробуйте и убедитесь, как хорошо держится провод в таких зажимах.

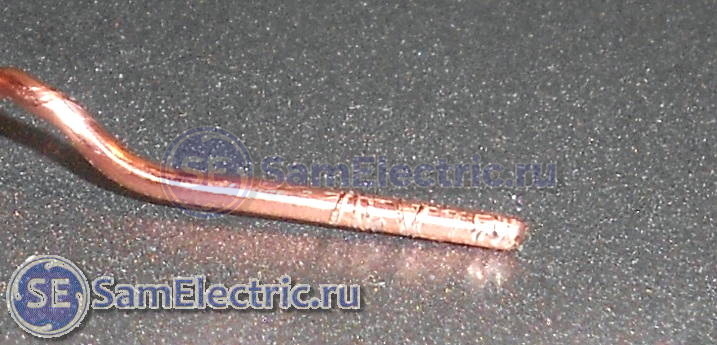

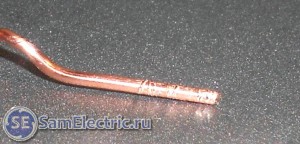

Провод вытащен из Ваго 773
Но мне кажется, что качество повторного зажима после этого ухудшается.
Многоразовые клеммы Wago с рычагом гораздо более универсальны.
Вот информация по универсальным многоразовым клеммам Ваго. Название самых ходовых (если будете покупать в магазине) – Wago 222.

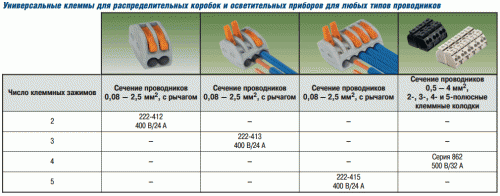

Таблица 2. Универсальные клеммы Ваго 222 (многоразовые) для распределительных коробок
Кстати, цена универсальных примерно в 1,5-2 раза больше чем у одноразовых, но преимущества перекрывают цену.
Можно использовать многожильный и одножильный провод разного сечения в любых комбинациях.
Теоретически можно впихнуть в один клеммник провод от кабеля ВВГ сечением 2,5 квадратов и проводок от шнура ШВВП сечением 0,5. Но только теоретически. Так как такую конструкцию надо защищать автоматом не более 4 Ампер.
Универсальные клеммы Ваго легко использовать повторно – поднял рычаг – вытащил провод, вставил – опустил рычаг. С непривычки кажется, что рычажок этот тугой, и может поломаться. Но это только кажется. Я тысячи раз применял Wago с рычагом, ни одного не поломал.
Такие клеммы бывают на 2, 3, 5 проводов (мест для подключения)
Одна клемма – электрически всё равно как одна скрутка или одно место соединения. Вроде очевидно, но реально видел “электрика”, который на один двойной клеммник Wago подключил ноль и фазу при установке светильника. Включаем освещение – выбивает!
Несмотря на то, что изобретены такие клеммы в Германии, сейчас практически всё их производство перенесено в Китай (впрочем, это касается не только клемм). Сделанные в Китае, они почти полностью соответствуют оригинальным клеммникам немецкого производства, при этом на 30-50% дешевле. Правда, возникает проблема выбора качественных аналогов. Тут надо полагаться на опыт и отзывы, выбирать сертифицированные модели и отсекать контрафакт.
Например, вот сайт, где представлены качественные аналоги клемм Wago. Сейчас в электротоварах продаются как раз только такие (разве есть у нас сейчас немецкие товары?). Главное – соблюдать простые правила, о которых я писал на блоге не раз – защита от превышения тока и доступ к местам подключения.
На видео показано подключение через Wago 222:
Содержание статьи:
Что внутри. Устройство
Посмотрим на примере реального подключения, что происходит внутри “одноразового” клеммника Wago 773. Этот клемник я выкусил из распределительной коробки по причине ненадобности.

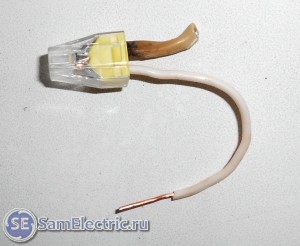

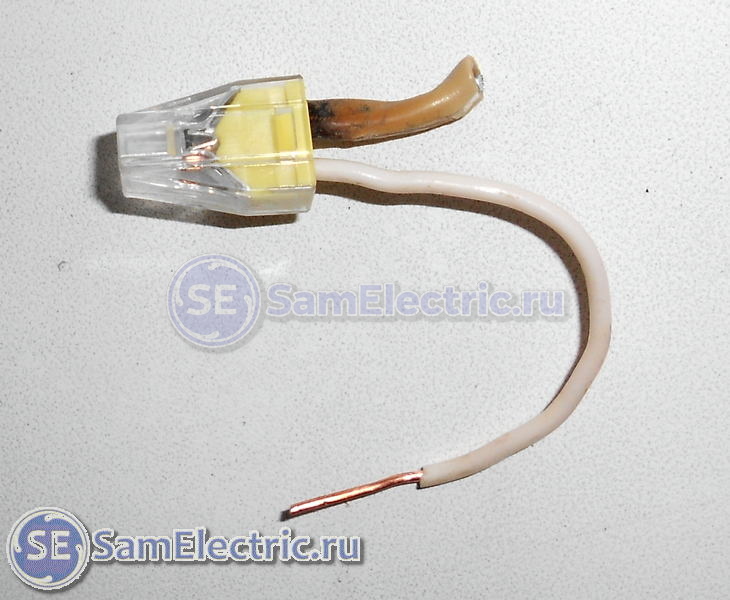

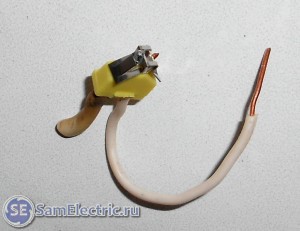

Клеммник Ваго 773 со вставленными проводами 1
Не обращайте внимания на обгорелый провод, это у него термотравма от предыдущего подключения. Снимаем прозрачную защитную крышку:

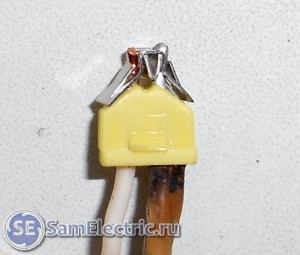

Клеммник Ваго со вставленными проводами. Устройство.
Видно, как плотно сидят провода, острый край закусывает провод, а плоский край дает площадь контакта.

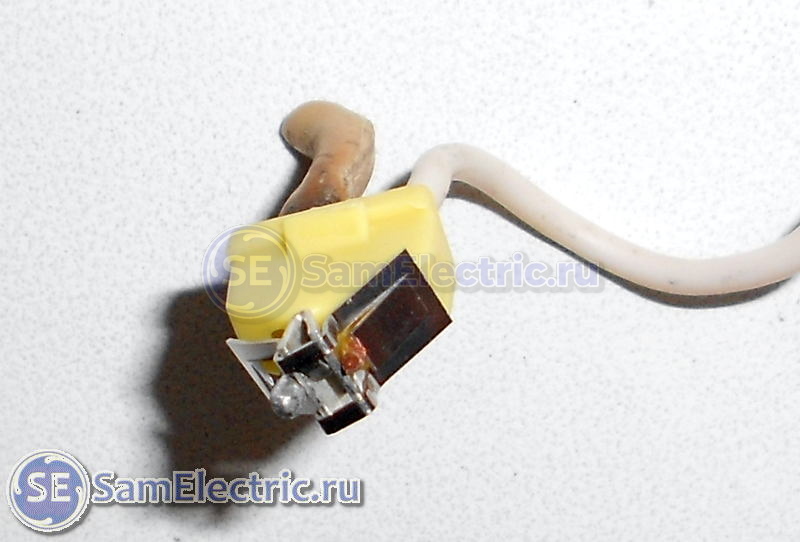

Клеммник Ваго 773 со вставленными проводами 3
На этой фото видно, как закусывается медный провод. Вытащить провода из такого зажима можно, лишь выкручивая их и применяя силу.

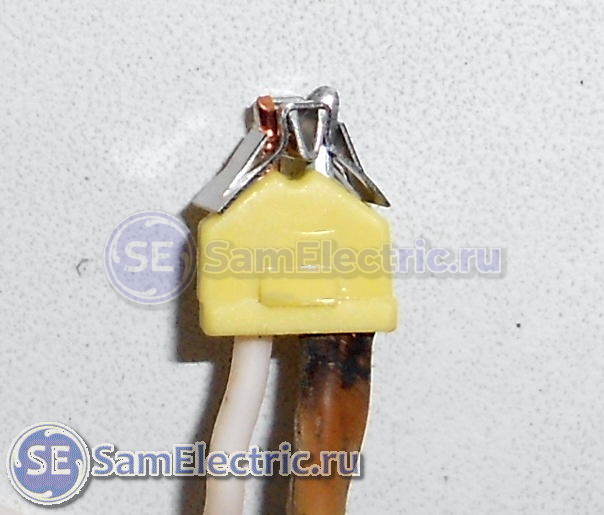

Клеммник Ваго 773 со вставленными проводами 4
Данный контакт использовался для контакта в схеме освещения.
А вот что бывает, когда Ваги используются со старыми проводами в силовой цепи квартиры:

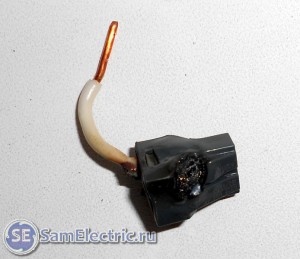

Клеммник Ваго 773 сгорел 1
Через Wago 773-304 на 4 зажима с пастой были подключены 2 старых алюминиевых провода и 1 новый, медный. Всё было бы хорошо, особенно, учитывая, что цепь ограничена автоматом 16А. Однако, клеммник сгорел:

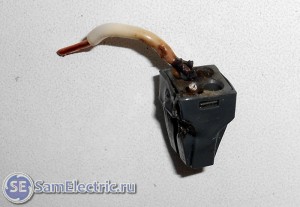

Клеммник Ваго сгорел
Сгорел потому, что алюминий, который вставлялся в разъем, был старым, а ведь старый обгоревший участок перед подключением надо было максимально обрезать и зачистить. Поэтому получилось вот что:
Клеммник Ваго сгорел вместе с проводами
Подробнее примеры использования клемм Ваго в электромонтаже приведены в отдельной статье. Посмотрите, в каких трудных ситуациях выручают эти клеммники.
Заключение
Теперь у меня в оперативном арсенале всегда имеется запас клемников Wago – одноразовых 773 и многоразовых 222. Рекомендую!
Одноразовые зажимы Wago 773
Многоразовые универсальные зажимы Wago 222
Кроме рассмотренных в статье, существует множество разновидностей таких клеммников – миниатюрного и мощного исполнения, на ДИН-рейку, под отвертку, и др. Например, зажимные клеммы на ДИН-рейку Wago 280. Многоразовые, провод вставляется-вынимается с помощью тонкой отвертки:
Wago 280
Wago 280. Роль инструмента играет заклепка, но лучше использовать отвертку под шлиц.
Не все они есть в свободной продаже. Более того, не все они даже есть в каталоге Ваго, который можно скачать ниже.
Самые ходовые клеммы – 222 и 773 – можно купить по почте, на китайском сайте Али Экспресс. Конечно, это не немецкий оригинал, но кто знает, что продают в магазине через дорогу?
Примеры использования клемм Ваго на практике
На сайте Сам Электрик есть несколько статей, в которых также показано практическое применение клемм Wago. Например (в новых вкладках):
Установка точечных светильников
Установка и подключение люстры
Монтаж люстры на натяжной потолок
Установка бра (настенного светильника)
Будут и другие статьи, в современном электромонтаже клеммы Ваго применяются очень широко.
А если Вам вообще интересно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!
Скачать каталог Wago
А вот и обещанный каталог Wago. Как обычно, всё у меня на блоге можно скачать бесплатно. Популярные модели (Ваги для бытовой электрики) – на страницах 105-107.
• Каталог клеммников Wago / Стоит скачать, чтобы посмотреть на всё разнообразие и красоту Ваго, pdf, 20.63 MB, скачан: 14218 раз./Другие каталоги, и много другой полезной информации можно скачать с официального сайта Wago.
(7 оценок, среднее: 4,43 из 5)

Загрузка...
Да клеммы конечно хороши, но мне кажется скрутка с пропайкой надежнее.
Точно, скрутка с пропайкой или сваркой лучше. Но для клемников не требуется доп.оборудования (паяльник или сварочный аппарат), и громадная экономия времени.
Это да))
Здравствуйте, подскажите пожалуйста, хочу провести точечные светильники от одного провода. Провод идет трехжильный (с заземлением), какого типа клеммник нужно использовать и если можно приложите или отправьте мне на почту фото или видео. Заранее спасибо!
Андрей, Ваш случай не очень критичен к выбору клеммников Ваго. Ток небольшой, любой клемник выдержит. Они идут на максимальный ток от 16 А, что для света вполне достаточно с хорошим запасом. Если старый провод и новый жёсткие – можно использовать одноразовые Ваго типа 773 (первая таблица в статье). Во всех остальных случаях лучше использовать многоразовые клемники с рычагом типа 222. Они универсальны, подходят для любых проводов. Для тока менее 10А (до 2 кВт, ограничено защитным автоматом) их можно применять не задумываясь.
Провода жесткие, всё новое (полная замена), а вот на патроне к точечному светильнику идут два провода, так вот они мягкие и гнутся, трудно проходят в клемму (клемма Wago 773-324 уже были куплены ранее). Стоит купить новые или использовать имеющиеся. Простите если задаю “глупые вопросы”, но с электрикой столкнулся впервые.
И еще вопрос. В клеммнике 773-324 имеется 4 отверстия, это получается 1 вход останется пустым. Как я понимаю два будут заняты входом 0 (или фазы) и его выходом на следующие светильники и 1 отверстие под патрон светильника. Правильно ли я понял, и поняли ли вы меня. Объяснить толком не получается, т.к. уже говорил, что в электрике я – 0!
Насчёт 4 отверстия в Ваго. Да, всё правильно! Один будет лишним, это нормально. Почему-то на 3 не придумали.
Главное! Понимать, что один клемник ВАГО – это или ноль, или фаза.
Но не всё вместе, как думают те, кто действительно “0”. Такой случай рассмотрен в статье – см. фото Как НЕЛЬЗЯ подключать зажимы Ваго. Или: Как красиво устроить короткое замыкание с помощью клемников Ваго.
Андрей, точно говорю, ты не “0”!
Удачи, надеюсь нормально объяснил!
Нормальный вопрос (про жесткие и мягкие провода).
Такой случай у меня как раз рассмотрен в статье про установку точечных светильников. Здесь придётся применить многоразовые клеммники, это лучший вариант.
Те, которые Вы купили, не подойдут, их придётся оставить для других целей. Либо на многожильные провода к патрончикам одеть и запрессовать наконечники. Тогда концы этих проводов станут “жёсткими”. Вариант красивый, но нужны специальные клещи.
Думаю, лучше купить клеммы многоразовые, хоть они и дороже.
Самый некрасивый и дешёвый вариант – просто скрутить и туго замотать изолентой. Но не рекомендую.
Огромное спасибо за помощь!!!
И последний вопрос: Для моего случая брать 222-412 верно?
Да, это – лучший вариант в данном случае.
А вопросы задавайте ещё, с удовольствием отвечу.
Можно залудить или использовать ваго 222
ЗАБУДЬТЕ НАВСЕГДА про эти соединители”. Скрутка а еще лучше пропайка , пока другого не дано даже в 2015 году. пост весь 2013 года.
Всё получилось с первого раза!!! Возможно для большинства не подвиг конечно, но я собой горд))) Сделал “свет” на коридор и кухню. Огромное спасибо, вижу в этом моем успехе и вашу долю! Процветания вам и вашему сайту и побольше довольных клиентов!!!
Без электричества нельзя никак сегодня обойтись,
А коль погаснет в доме свет, скорее обратись
К электрику. Решит вопрос наш друг в один момент.
Сегодня хочу сказать спасибо я в презент!
Спасибо, мне очень приятно! В первый раз благодарят стихами! Удачи в жизни!
Эти клемники-это всё ерунда,мы специально попробовали,что лучше,скрутка или ваго. Так вот,скрутка выдержала ток больше чем в2раза чем клемник. Так что скручивайте на здоровье и не слушайте никого.
вы невежа
немцы их используют с 90 годов
Не сомневался. Мы отстаем от них как раз лет на 15-20.
Невежда?
Андрей, не надо вводить людей в прошлый век! И потом хотелось бы узнать подробности испытаний! Каким током Вы сожгли клеммник? И какой это был клеммник? А самое главное – в клеммнике гарантируется надежность контакта в течении всего срока эксплуатации! Вы в скрутке или в винтовом зажиме это гарантируете? И еще вопрос: Вы подключали когда либо провода к штатному винтовому зажиму на люстре, особенно если провод короткий, а люстра – килограм 10?
Добрый день из Казахстана!
Меня интересует клеммы строительно-монтажные фирмы Ваго модель 273 и 773 Push Wire.Какие другие модели,кроме универсальных модели 222,можно использовать при монтаже на распред.коробках?
Также расскажите о монтажных адаптерах серии 773-332.Какие Также у меня возникли сложности при подключении клеммным коннектором для светильников(люстр)модель 224.Сечения провода 2,5мм.кв.,алюминий,пробовал установить,не получилось,а на люстре многожильный медный провод,сечение 1,5мм.кв.может данный клеммный коннектор не предназначен для такого сечения.
Очень остался доволен клеммным коннекторами с рычагом модели 222,действительно,убедился на практике-при монтаже новой розетки,обгорел старый алюминиевый провод под “корень”,пришлось рубить “бороздку”,посадил на него клеммник винтовой,а он еще хуже еще раз “обломился”,установил ВАГО модели 222,”утопил”,даже удивился,так быстро и надежно!Потом место “бороздки” замазал шпаклевкой,дал просохнуть 2 дня и на этом месте подклеил обои.
Заранее благодарю вас за ответ.
Здравствуйте, Тимур!
Ваго 273 и 773 предназначаются для одноразового монтажа “стационарной” электропроводки. И провода должны использоваться только жёсткие, одножильные. Использовать что-либо другое не вижу смысла. Единственно – защищать такие соединения я рекомендую автоматами не более 16А.
Универсальные 222 я использую редко, только если надо соединить моножилу и многожильный при ремонте электропроводки или для временных соединений.
Модель 224 не использую, для люстр применяю 222. Не знаю, почему не влазит 2,5мм – я для эксперимента вставлял 773 4мм2 – со скрипом, но входит!
Спасибо за вопросы, надеюсь ответил, удачи!
Всё-таки, я бы посоветовал говорить многопроволочная/однопроволочная жила в одно–, двух–, … многожильном кабеле. Хотя, согласен, так и хочется сказать «многожильный кабель с многожильными жилами» =) Веревковатые такие верёвки…
Хорошая, полезная статья.
Но небольшая поправка по универсальным зажимам Vago 222 41х .
Они допускают подключение многопроволочных жил сечением до 4 кв.мм и однопроволочных медных до 2,5 кв.мм (технические характеристики от производителя).
Практика показала, что зажимы надёжно работают и с однопроволочными алюминиевыми жилами сечением 4 кв.мм. Сила пружин слегка сплющивает жилу, обеспечивая достаточную площадь для надёжного контакта, выдерживающего максимально допустимый ток.
Медные многопроволочные 4 кв.мм вставляются в зажим с некоторым трудом, требуется аккуратность. Использую эти зажимы лет 10 и в быту, и на производстве – ускоряют работу в несколько раз, впридачу получается надёжное быстроразъёмное соединение.
Спасибо Владимир!
Среди электриков идут споры по надежности таких клеммников.
Я хочу Вас спросить, на основании Вашего опыта – насколько надежно такое соединение, при каких токах, в каких условиях?
Можно сказать, что соединение надёжно в любых условиях, кроме воздействия едкими жидкостями.
Даже при довольно длительном лежании в воде (случается и такое, правда с сигнальными проводами на стенде для испытания насосов) могут позеленеть провода, но не контаткы зажимов.
Силовые оставлять в воде в здравом уме, понятно, никто не будет, все как то уже привыкли жить.
Установлено таких зажимов больше двухсот в самых разных местах – от собственной квартиры и цехового оборудования до уличных соединений и моторных отсеков автомобилей. Длительный ток 25 А выдерживают без малейшего нагрева. Производитель гарантирует надёжный контакт в течение 30 лет (а может и 50, точно не помню), и это реально.
Материал контактов подобран так, что обеспечена совместимость с любыми металлами без следов коррозии. И слава богу, пока не попадались подделки. Надеюсь, таковых и не будет.
Согласен. Статистика – упрямая вещь. Мне тут некоторые доказывают, что через год Ваги рассыпаются и контакт распадается. Но ни разу такого не встречал. Вероятно, кривые руки или подделка.
Могу только добавить.
1. Провода перед использованием Ваго необходимо проверять на отсутствие окислов.
2. Следить, чтобы ток через клеммник не превышал 20..25А (ставить защитный автомат на 16…20 А)
Ну если регулярно по ним колотить железкой или гнать токи, от которых провода плавятся, то наверное развалятся. У меня по этим клеммам полтора года ходили ногами в ботинках серии “Говнодавы”, а что ещё на них ставили – не знаю. Похоже, 5-тонный насос все же не роняли. В процессе приведения стенда в приличный вид я просто отмыл старые клеммы от грязи и они продолжают работать.
А что насчет 773 (одноразовых)? С пастой, без пасты, какова надежность?
Я ими сравнительно мало пользовался. Но могу сказать, что при токах до половины допустимого для провода значения работают нормально. Кстати, они допускают до 10 пересоединений. Инструкция от Vago рекомендует использовать их без наконечников для одножильных и жёстких многожильных проводов (вроде ППВГ), наконечники нужны только для особо гибких (ШВВП, ПВС). Для отключения предлагается выкручивать провод из зажима, но я просто аккуратно вставляю рядом с проводом прочную толстую иглу и отжимаю пружину до освобождения провода. Клеммы в прозрачных корпусах рекомендуется использовать только на меди, непрозрачные клеммы с силиконовой пастой годятся для любых металлов. Паста защищает соединение от окисления.
Мне кажется, клеммники с пастой лучше, так как дополнительно защищают контакт от окисления. Получается, контакт в некотором роде герметичен.
Если есть возможность, использую их и для меди, хотя они и чуть дороже.
С этим полностью согласен. К тому же клеммники с пастой никто не подделывает. Дело в том, что у Vago имеется ноу-хау на изготовление качественных (да ещё стойких к корозии) пластинчатых пружин малых размеров – как ни парадоксально, но массовый выпуск таких пружин технологически сложен. Халтурщики часто ставят “пружины” из латуни, а добавление пасты сводит прибыль от халтуры почти к нулю. Прозрачные клеммники без пасты Vago стала выпускать лет 5 назад именно как более дешёвый вариант – спрос то имеется.
Опубликовал новую статью по практическим примерам применения клеммников Wago.
Здравствуйте, собираюсь делать проводку на кухну, сажу всю линию на отдельный автомат (20А, кабаль ВВГ3*2,5). На линии будет: холодильник, духовой шкаф. посудомойка, тёплый пол (около 2кВ), вытяжка, телефвизор, СВЧ, ну и просто розетки. Хотелось бы узнать
1. можно ли все соединения произвести ваговскими соеденителями
2. Можно ли ваговское соединение муровать в штробу, или же надо ставить распред. коробку.
3. какие использовать соединения где будет гибкий многожильный медный 3*2,5 кабель (нюм)
Заранее спасибо
Поскольку линия защищена автоматом 20А и используется новый провод,
1.Да.
2.Все соединения делать надо в коробках, клеммами Ваго 773, и желательно чтобы к ним был доступ (это по правилам, но коробки можно не ставить при ремонте проводки, как в этой статье)
3.Лучше всё делать одним жестким проводом, а многожильный подключать через вилку с розеткой. Но если есть сильная необходимость и постоянное подсоединение, то используйте Ваго 222 с оранжевыми рычажками.
Спасибо за хорошо заданный вопрос!
Чуток в арифметике ошибся – установленная мощность не 7квт, а до 9квт. Впрочем, на расчёты это не повлияло, но прошу на всякий случай пардону.
Друзья, вы забыли про баланс мощностей.
Тёплый пол – 2квт
Духовой шкаф – до 3квт
Посудомойка – 0,5квт
Холодильник – 0,5квт
СВЧ – 1квт
Розетки – до 2квт.
Итого 7квт, из них до 5 квт могут быть включены одновременно. А если в розетку будет включен утюг или электрочайник? Это ещё 2квт.
Кабель 2,5 кв.мм в штробе допускает нагрузку до 5 квт, лучше ограничиться 4квт. Так что нужно или использовать ППВГ 3х4,0кв.мм, или лучше, сделать 2 линии по 3х2,5кв.мм, каждую включить через свой автомат 20-25А. На одну линию повесить тёплый пол и духовку, если духовка 2 квт и меньше, сюда же подключить освещение. На вторую линию подключить всё остальное.
Провод использовать только многожильный – одножильные провода предназначены для крепления под винты или соединения скруткой (для мазохистов), в пружинных зажимах у них мала площадь контакта.
Зажимы – Wago 211, удобнее и практичнее. Рекомендую рассмотреть вариант прокладки кабелей в плинтусе, это намного быстрее, удобнее и чище, чем штроба, да и коробки распаечнвые тогда не нужны – клеммы свободно размещаются в каналах плинтуса. Удачи.
Согласен, если прокладываете новую линию, то конечно лучше проложить 2 кабеля.
Кухня как правило – это больше половины потребляемой мощности квартиры, а ещё и санузел бывает на линии кухни, а там стиралка.
По многожильному – возможно, но я использую в скрытой проводке только моножилу, ВВГ.
Ваго 211 никогда не встречал, может до нас ещё не дошли?
Добрый вечер. Прошу прощения, опечатка – речь о Wago 222.
Что до ВВГ, то у него нет никаких преимуществ перед другими марками в скрытой проводке, кроме “лоббирования” со стороны Энергонадзора.
На самом деле ППВГ и ПВВГ просто Плоский его вариант с многопроволочными жилами.
Самое дурацкое, что Г в марке провода обозначает “Гибкий” и подразумевает многопроволочность. В реальности же многопроволочный ВВГ – редкость, и выпускается только сечением 16 кв.мм и больше.
Владимир, кабель ВВГ в электропроводке используют в основном исходя из хорошего соотношения цена/качество.
Расшифровка ВВГ (специально поинтересовался у Гугла) – Винил-Винил-Голый, ВВГ-П-нг – плоский негорючий (наиболее предпочтителен при скрытой проводке)
А многопроволочные провода конечно, только через Ваго 222 подсоединять.
Здравствуйте Александр! Пользуюсь зажимами Ваго 222 уже более 10 лет. Пока ни одного нарекания! Сам я предпочитаю работать только с многожильными проводами – да есть необходимость оконцовывать их при подключении к автоматам и шинам, но это не очень проблематично при наличии инструмента. Зато в разы легче работать в щитах и коробках. Поэтому использую практически всегда многоразовые зажимы. Вся квартира собрана на них уже лет 7 и все работает. Утверждения, что зажимы ломаются через 2 года считаю сказками – я сам ломал их для изучения конструкции и весьма смутно представляю как они могут рассыпаться.
Хотел бы уточнить, что недавно производитель модернизировал многоразовые зажимы (отличаются тем, что на торце зелеными крупными буквами написано WAGO). В новые зажимы можно вставлять 4 мм.кв. (в старые четверка не влезала). Максимальный ток (по крайней мере для пятиконтактных) – 32 А
Я все таки не советовал бы устанавливать обжатые наконечниками провода в одноразовые зажимы. Я проверял на 773 – они извлекаются намного легче чем одножильные. Лучше поставить 222 – не так уж они и дороги, особенно, если делаешь для себя.
Кстати, я испытывал 222 и 773 током 20 А на многожильных медных (только 222) и одножильных медных и алюминиевых проводах в течении нескольких дней – падение напряжения около 0.1 В и практически не меняется. Локального разогрева нет даже близко (дело было летом, когда температура около 25 – 30). Разница только в том, что на одножильных проводах при механических воздействиях появляются флуктуации падения напряжения в тысячных долях вольта. Поэтому в сказки про скрутку, выдержавшую в 2 раза больший ток не верю! Чтобы спалить зажим требуется минимум 40 А (но думаю что он выдержит) – тогда что, скрутка выдержала 80 А? И где они брали такой ток? Сваркой испытывали? А провод какой подключали?
Георгий, спасибо за развернутый комментарий, вижу ещё одного сторонника Ваго! Пару слов от себя.
Даже если Ваго и поломается, то поломается только пластиковый корпус (пробовал ломать, очень нелегко), а контакт ведь цельный, как он поломается?
Покупал последние разы Ваго222, спрашивал у продавца, что за зеленые надписи – никто не знает, говорят только – не подделка! Кстати, 4 квадрата держат 40А, а Ваго такие ведь не более 25?
Про обжатые гибкие провода в одноразовые Ваго – буду осторожней.
По токам много споров. Скажу только одно – максимальный ток зажимов примерно такой, как и ток провода. И повышать ток не разумно, т.к. будет уже перегреваться провод. Поэтому надо ограничивать по правилам линию, в которой стоят Ваго (так же, как и скрутку), по току провода, и всё будет нормально.
Александр, зеленые надписи отличают модернизированные зажимы типа 222, которые допускают подключение проводников сечением до 4 мм кв.
Споры по току считаю бессмысленными – все указано в технических характеристиках. Для зажимов 222 с зелеными надписями это 32 А. По-моему, указано даже на корпусе зажима – проверю добавлю коммент. Для старых зажимом типа 222 это 25 А – но в него четверка и не влезет. Кстати в 773 серии есть трехконтактный зажим, рассчитанный на подключение шестерки и для него указан рабочий ток 41 А. Пришлось такой недавно использовать, когда клиент сам проложил и заштукатурил ПВС 3х6. Зачистил провода на 12 мм (указано на корпусе), облудил и установил в зажим, а в два остальных отверстия установил облуженные четверки, к которым подключил пятиконтактные зажимы серии 22. Вот так получилось разветвление шестерки на 8 выходов.
Георгий, а как прокомментируете примеры применения Ваго в новой статье?
Готов к жесткой критике!))
Александр, выражу некоторое несогласие по токам и использованию обжатых многожильных проводов в зажимах типа 773, но я об этом уже писал выше. Не согласен также с рекомендацией применять пайку при больших токах – сам сталкивался с распайкой проводов при высокой нагрузке. Вариант со скручиванием провода перед зажимом несколько увеличивает габариты соединения и требует использования изоленты, но если места достаточно, то хуже не будет. Хотя в наборе зажимов Ваго есть все варианты для проводов до шестерки включительно и не вижу смысла изобретать велосипед. Единственно, что для многожильной шестерки придется облудить провода. Ну а с большими сечениями проводов – это видимо в другие форумы.
Я рекомендовал бы для перехода с многожильных проводов в общем случае просто поставить двухконтактный зажим типа 222, перейдя через него на одножильный провод, который установить в зажим типа 7773 или облудить многожильный провод для установки в 773.
Впечатлил пример №4 – соединить в одноместной коробке 8 (если правильно посчитал) кабелей с одножильными проводами – это сильно!
Хотел бы еще обратить внимание на наличие в линейке продукции Ваго скотчлоков. Эти маленькие “фиговинки” позволяют при помощи плоскогубцев сращивать тонкие провода (по-моему только одножильные, но в этом я не уверен). В частности они идеально подходят для сращивания витой пары и соединение получается малогабаритным. Недавно нужно было в стандартной коробке срастить два компьютерных кабеля – штатная схема с обжимкой двух вилок и двойным соединителем в коробку не помещается, а паять лежа на полу в квартире “после штробления” как то не очень. Так вот использование подобных скотчлоков (правда другого производителя) позволило решить проблему за 5 минут. В продаже я их пока не встречал, но можно поинтересоваться у связистов – они широко используются для соединения многопарных телефонных кабелей.
Про скочлок (шотландский замок). Производители рекомендуют их использовать для многопроволочных жил, что связано со способом обжима провода. Одинарная проволока таким зажимим продавливается до трети диаметра, и в дальнейшем ломается от двух-трёх качаний. Для качественного соединения скочлок должен соответствовать сечению соединяемых проводов. Купить их уже давно можно на Ali Express. Недавно, кстати, появились “кнопки” для соединения трёх проводов малого сечения.
В некоторых случаях могут быть полезны разёмы.
Насчет скотчлоков, я бы сказал следующее: редкостное Г. Может у ваго они и хорошие, но все остальное никуда не годится.
Подскажите пожалуйста не пойдет ли во вред паста при использовании только медного кабеля в клемниках. Умышленно приобрел с пастой для бОльшей проводимости и надеялся что и медь она от окисла защитит, а на одном из сайтов прочитал, что надо максимально удалить смазку из гнезд под медь.
Паста идёт только на пользу, она уменьшает окислы и переходное сопротивление.
Подскажите, можно ли использовать клемники Wago новой серии 221 (221-412, 221-413, 221-415) для соединения медных проводов с алюминиевыми. В интернете противоречивая информация.
Я против. Производитель тоже не рекомендует.
Я рекомендую для алюминия использовать клеммы Ваго с пастой, моделей 773-30х и 773-50х.
И надо быть с алюминием осторожнее, старые провода аккуратно зачищать. И ставить защиту от перегрузки – автомат не более 16А.
Тогда всё будет хорошо. Читайте другие мои статьи про применение Wago, ссылки в статье.
Кстати, не обязательно использовать медь там, где ранее был проложен алюминий. ПУЭ так и говорит, что допускается использовать алюминий в помещениях, где проводка выполнена алюминием. И проблем с соединением не будет.
Я сам только вчера ставил дополнительную розетку в хрущевке – кинул кусок алюминия, подключился скруткой в распред.коробке. И договорился, в выходной буду полностью перебирать щиток, поставлю нормальные автоматы вместо советских дубовых)
Перенос розетки.В старой нужно соединить алюминевые провода с медными, все одножильные.Можно ли соединить их WAGO 224 с пастой, которые предназначены для светильников или лучше на винтовые клемники. Подразумеваетсья потом место соединения в старой розетке замуровать.
По моему опыту, в данном случае клеммы Ваго 773 с пастой гораздо лучше, чем винтовые клеммы.
Только старые алюминиевые концы обрежьте и заново зачистите, чтобы алюминий был без малейшего нагара. И посмотрите, чтобы желательно автомат, который защищает эту розетку, был не 25 Ампер, а меньше.
Ещё опыт применения Ваго – здесь.
Ну а как насчёт WAGO 224 с пастой. Просто они уже куплены.
224 даже лучше, поскольку могут соединять жесткие и гибкие проводники. И могут быстро выниматься, т.е. использоваться много раз.
И если верить каталогу, по току то же самое – до 24 А.
Так что учтите мои рекомендации выше, и ставьте.
И помните, что по правилам, все места соединений должны быть доступны. Мало ли чего произойдёт через 20-30 лет) Это к вопросу о штукатурке.
Спасибо за совет.
Здравствуйте! Нужен совет. Перебита скрытая проводка в квартире. Кабель старый алюминий. Раздолбил стену, вытащил по 2 см кабеля. Хочу соединить кабель через клемники. При этом клемник на перебитый кабель не закрепить – необходимо нарастить кабель. Под рукой есть медный кабель. Вопрос: стоит ли в таком случае использовать клемники wago (и какой тип? Опять же под рукой есть прижимные многоразовые 222 кажется) Стоит ли делать вставку из меди или искать алюминий? Можно ли после всех этих манипуляций заделать стену или использовать распред коробку?
По любому придется делать вставку из куска провода.
Лучше использовать алюминиевый провод того же сечения, и соединять провода клеммами с пастой, например 773 (серые).
Медный тоже подойдёт, но смотрите, чтобы поверхность меди была не окисленная (новый провод, одножильный). С медью использовать только клеммы с пастой.
Можно заделать, но лучше коробку. И главное – засечь место, и иметь доступ к нему. Это требование ко всем местам соединений в квартире.
Убедитесь, что провод защищён автоматом нужного номинала, у меня много статей про это. Например.
По практике применения Ваго.
использовать ваго в место скрутки? разетки до 3киловат мелкими приборами, для кондиционера своя линия, для кухни своя линия +автомат, стиралка своя линия, болер своя линия,свет 15, разетки 2.5, для приборов выше 3 киловат ставить сечение провода выше4х, электро плита 7киловат 6квадратов провода и не какой скрутки и ваго, думаю лучше разорится на лишений метр провода и автомат отдельный номиналом для каждого провода и будет все окей, провода любят запас? как и человек переест плохо болит желчный)))))
Доброго времени суток! Подскажите , пожалуйста по Wago! В квартире идет ремонт, часть алюминевой проводки убирается, меняется на медь. Как соединить медь с алюминием? Конкретно : Медь 2х2.5 походит к коробке, дальше идет алюминий – на свет, на кондиционер, TV, и т.д. Потребляемый ток 15 – 18 А. Можно ли ставить WAGO и какой марки. Спасибо.
Не рекомендую подключать старый алюминий и медь через Ваго.
Исключение можно сделать, если номинал автоматов – не более 16А, и есть доступ к распределительной коробке (а он всегда должен быть).
Подробнее про практическое применение Wago – статья, очень рекомендую.
Лучше потратиться и заменить весь алюминий на медь. Старый алюминий покрыт трещинами, и провод может буквально распадаться на части в самый неподходящий момент. Не говоря уже о том, что максимальная нагрузка для нового алюминия 2,5 кв.мм 10-12 А, а старый может и 3 А не выдержать.
Согласен, лучше не рисковать, и затратив ещё несколько тысяч, жить спокойно.
У меня были случаи, когда старый алюминий, даже зачищенный, даже в клеммниках Ваго с пастой, плавился и клеммник выгорал(
Мне попадались старые алюминиевые провода, которые достаточно было просто пошевелить, и они распадались внутри изоляции на куски. А трещины хорошо видны при малейшем изгибе. Дело в том, что алюминий под действием тока перекристаллизуется, и все внутренние и поверхностные дефекты становятся разрывами. Пришёл к выводу, что достаточно спокойно можно применять алюминий от 10 квадратов, 6 квадратов уже рискованно, а меньше годится только для времянок, и подвязывания помидоров.
Информация к размышлению. Китайцы выпустили копии Wago 222, но уже с указанием имени своего производителя на корпусе. Нашёл 2 или 3 профессиональных отзыва. Отмечают отличное качество пружин и вполне приличное исполнение контактов. Правда контакты покрыты, судя по описаниям, никелем, так что использовать желательно только для медных проводов. Однако они пошли ещё дальше, и выпускают клеммники на 8 контактов.
Закажу, посмотрю в реальности.
Добрый день!
Вы пишите: “Для лучшего соединения алюминия + медь или алюминий + алюминий желательно использовать клеммы с пастой, они обычно черного или темно-серого цвета.”
Вопрос:
1) паста, что идёт в клемниках универсальна и защищает любое соединение будь то алюминий или медь?
2) Или же она для алюминия?
3) Не вредна ли она для меди?
4) А если паста так хороша, что подходит для любого материала, то почему бы преимущественно не использовать клемники с пастой раз они так хороши?
5) Можно ли использовать пасту всегда? Есть такая (http://wgspb.ru/catalog/installation/249-130/) нашёл такую пасту у ВАГО. Но подходит ли она для меди, а точнее не вредна ли? Есть ли пасты, что можете рекомендовать вы для меди, алюминия или может есть универсальные?
Хочется сделать всё на Wago и медных проводах и усилить все соединения пастой. Очень хочется защитить соединение, сделать его безопасным и продлить его жизнь. Есть смысл заморочиться с пастой?
Отвечаю, на основании своего опыта.
1) Да.
2) Преимущественно.
3) Нет.
4) Да, я стараюсь использовать с пастой в любый случаях.
5) Про эту пасту надо спрашивать у производителя, я не в курсе.
Усилить пастой не получится. Паста лишь предохраняет от преждевременной коррозии место контакта. А нагрев усиливает коррозию, поэтому паста полезна.
Заморачиваться не стоит просто покупайте клеммы с пастой.
И главное – ПРАВИЛЬНО ПРИМЕНЯЙТЕ И ЗАЩИЩАЙТЕ КЛЕММЫ ВАГО!!!
Иначе, все мои советы ничего не будут стоить!
Александр, спасибо!
Не понял про последнее: “И главное — ПРАВИЛЬНО ПРИМЕНЯЙТЕ И ЗАЩИЩАЙТЕ КЛЕММЫ ВАГО!!!” – Это относится к чему?
Вы имеете ввиду использовать клемники WAGO и защищать их пастой?
К слову сказать я так всегда и делю: стараюсь в любом соединении использовать пасту WAGO alu-plus 249-130 дабы защитить провода и контакты от окисления и коррозии. Даже когда использую многоразовые клемники WAGO, то “забиваю” её небольшое кол-во в каждый контакт.
Но вот почему-то засомневался на днях в целесообразности использовать данную пасту в условии когда используется только медь. Особенно смутило “alu-plus” в названии пасты. Но помнится, когда я её покупал говорили про её универсальность(медь и алюминий).
Тогда я продолжу практику использовать данную пасту в контактах любых клемм, соединений и на любым проводе будь-то медь илиалюминий.
ОК?
Автор говорит про защиту от превышения тока. Фото как это бывает есть в статье.
Считаю что паста это мало важно по сравнению с защитой от превышения тока.
А где использовать пасту спросите у тго кто ее вам продавал.
В каждой статье про Ваго я пишу о главном – надо обязательно ограничивать ток!
Иначе, паста не будет иметь никакого смысла! Это как давить педали на машине, у которой нет тормозов. Ехать будет, но …
Понятно.
Спасибо огромное!
Добрый день! На днях купил ВАГО 222, приехал домой, оказывается что они для медных проводников. Можно ли использовать аллюминий с ВАГО 222?
А что произошло дома?)
Да, производитель говорит о меди. Это потому, что алюминий уже нигде не используется, только в отстающих странах и при больших токах.
Использовать можно, но главное (повторю в 100-й раз!) – правильно! Ограничить ток, поверхность провода должна быть чистой.
Иначе будет как в анекдоте – …а потом печенькой отравился.
Для алюминия лучше использовать клеммы с пастой. Примеры – здесь.
Дело в ом, что в половине дома делаю ремонт, решил в этой половине заменить проводку, но во всем доме проводка алюминевая, переходить на медь во второй половине дома (там где ремонт) боюсь, т.к. алюм и медь окисляться в скрутке.
Примерно до 10 А могут работать с алюминием годами – проверено практикой на нескольких розетках. Ситуация одинаковая – алюминиевая проводка, замены не предвидится, нужно заменить розетки на более качественные. Сразу подключаю к розетке пару медных гибких проводов, на алюминии, если есть запас, обрезаю изжёванные концы до ровного участка и подключаю через Wago 222. Указанные для Wago222 параметры гарантированы для многопроволочных жил, а алюминий “квартирного” сечения выпускается только с моножилами. Другие неприятные свойства алюминиевых проводов я уже отмечал в предыдущих комментариях. Так что нужно будет всё же проверять соединение раз в месяц на предмет изменения цвета изоляции проводов. Очень желательно концы алюминиевых (и медных тоже) моножил слегка сплющить (лучше всего ручными тисочками), это увеличит площадь контакта. И лучше не затягивать с заменой на медь, и использовать для проводки только провода с многопроволочными жилами. Кстати, китайские аналоги Wago показали себя в работе очень достойно, а “рояль” на 8 контактов вообще уникален, так что при большом количестве соединений есть резон покупать их на Ali Express.
Проводка будет использоваться только для освещения и телевизора
“Будет” – это Вы сейчас так думаете.
А через пару лет кто-нибудь воткнёт туда переноску с обогревателем и утюгом.
Поэтому лучше Ваго с пастой типа 773 и ОБЯЗАТЕЛЬНО ограничивать ток не словами, а автоматом!
Спасибо! Клеммники оставил до лучших времен))) Соединил всё скруткой
