Ремонт датчика движения. Подробный разбор


Пульты дистанционного управления для светодиодных люстр

Пульты дистанционного управления для светодиодных люстр

Посмотрите, что есть интересного на АлиЭкспресс:

Пульты дистанционного управления для светодиодных люстр на 1, 2 или 3 группы освещения. Цена — от 150 руб!

Читайте подробнее о подключении и ремонте люстр с дистанционным управлением.

А также — о ремонте контроллеров и светодиодных драйверов люстр.


Статья эта является продолжением статьи про Устройство и схему датчика движения, которая вызвала бурное обсуждение и множество вопросов. Ну а поскольку вопросов по ремонту датчиков движения поступает много, решил вынести их в отдельную статью-продолжение.

Самое важное, что я хочу донести – главное не уметь паять и проверять целостность элементов. Главное – уметь логически и критически думать, исследовать, анализировать. И набирать опыт.

Рекомендую тем, кто самостоятельно хочет ремонтировать такие устройства, также ознакомиться с моей статьёй про ремонт контроллера люстры с пультом. Там также много практических советов и примеров ремонта.

Схем датчиков движения множество, но принцип один. Этот принцип и многое другое касательно этого устройства приведено по ссылке в начале статьи, ещё раз рекомендую изучить её и комментарии к ней. В той же статье приведены ссылки на другие статьи про датчики движения, можно скачать инструкцию и даташиты на детали электрической схемы датчика.



Типичные неисправности датчика движения

Датчик движения для включения света может иметь следующие неисправности:

  1. Не включается.
  2. Не выключается.
  3. Включается или выключается не тогда, когда надо.

Ниже подробно разберем эти неисправности.



Еще раз о схемах

Итак, наиболее популярную схему датчика движения приведу ещё раз:

датчик движения схема

Схема датчика движения 3

Эту схему прислал мой постоянный читатель Александр из г. Королев в декабре 2014 г., за что ему ещё раз большое спасибо. На эту схему я буду опираться по тексту статьи, поскольку она наиболее типичная. Не должно сбивать с толку, что схема в нашем примере будет разбросана по двум платам – слаботочной и силовой.

В конце статьи будет приведена доработка этой схемы.

Теперь публикую фото плат датчика движения, которые прислал другой мой читатель – Ренат.



датчик движения схема

Плата слаботочная датчика движения

датчик движения схема. Плата питания (силовая) датчика движения

Плата питания (силовая) датчика движения

Вот наша с Ренатом переписка:

  • Ренат: Здравствуйте! По схеме и описанию у меня такой же датчик, модели точно не знаю, попросили посмотреть «перестал работать». Остановился на плате питания. Проверил все элементы, после диодного моста +24В выходит, стабилитрон +8В выдает, отпаял вторую часть схемы (плату, где ИК приемник, микросхема и т.п.). И вот, не могу понять почему реле срабатывает, когда подаю напряжение?

    • Я: Стоит интегральный стабилизатор (КРЕН) типа 7808, на выходе 8В?
      Надо всё подключить, и тогда проверять.
      Когда на вход ключевого транзистора ничего не подано, он может вести себя непредсказуемо.
      Проверьте силовой транзистор, реле, регулировочные элементы, пайку.
      Лезть глубже — надо разбираться со схемой — операционники, датчики, и т.д.

  • Ренат: Здравствуйте Александр! Интегральный стабилизатор не стоит. Подключил, всё по прежнему (реле сработано, на датчик не реагирует, от регулировки сенсора, времени и режима «день»/»ночь», тоже ничего не меняется.

Ренат проделал своими руками большую работу, и я попробую помочь ему в этой статье.



С чего начать ремонт, если не работает датчик

Данные мои рассуждения и методики относятся не только к конкретному датчику движения, но и к многим электронным устройствам. Например, к датчику освещения, схема которого гораздо проще, но принцип тот же.

1. Проверяем правильность подключения. На данном этапе надо также выяснить, после чего не работает датчик движения, при каких обстоятельствах. Варианты (мозговой штурм):


А что там свежего в группе ВК СамЭлектрик.ру?


Подписывайся, и читай статью дальше:

  • скачок света,
  • выключали электричество,
  • работа строителей,
  • к соседям приходил электрик,
  • какой-то запах,
  • дети крутили,
  • ударили,
  • погрызла собака,
  • соседи затопили,
  • вчера был ветер,
  • иногда плохо срабатывал,
  • и т.д.

На этом этапе уже можно выявить направление, в котором двигаться дальше.

Надо проверить правильность подключения, убедиться, что на датчик приходит положенное питание, и если есть индикаторы, то они должны гореть. Некоторые. Иногда. Далее смоделировать ситуацию, при которой он должен срабатывать.

2. Правильность регулировок. Возможно, неправильно установлены регуляторы, и достаточно правильно настроить датчик. Для этого необходимо поставить регуляторы в положения, в которых его включение наиболее вероятно: Уровень освещенности поставить в положение, при котором датчик будет срабатывать и днём, и ночью. Чувствительность установить максимальную. Время работы установить минимальное. В любом случае, стоит покрутить регуляторы, и проанализировать, как ведёт себя датчик, и реагирует ли вообще.



Вскрываем датчик

Если после первого этапа датчик не заработал, надо браться за настоящую работу.

Вскрываем датчик, смотрим на платы. Первое, на что надо обратить внимание – целостность элементов. Кроме того, знающему человеку многое скажет запах. Не должно быть подозрительных деталей – потемневших, с трещинами, вздутых, шатающихся.

Дорожки печатной платы должны быть целыми. Иногда бывает, что они трескаются, надламываются около мест паек (пятаков). Ну и конечно, если дорожка выгорела, надо её восстановить перемычкой, и проанализировать причину.

Тщательно проверяем пайку. В случае малейшего подозрения пошатываем подозрительные детали, и пропаиваем эти места. Часто бывают отпаяны вводные провода и провода между платами, а также регулировочные элементы (переменные резисторы).



Пробное включение

Подключаем питание к датчику. В качестве нагрузки для индикации работы датчика рекомендую использовать лампочку накаливания мощностью 25-60 Вт. Иначе, если ориентироваться на щёлканье реле, можно не услышать, или не понять, включено оно или выключено. Заразом проверяем реле и подключения.

Я очень рекомендую включать любые приборы при ремонте через минимально возможный защитный автомат. В данном случае – 1-2 Ампера. Это нужно для исключения неприятностей.

Вариант лучше – подключать через трансформатор (с выходным напряжением 220В) или дифавтомат, это значительно уменьшит риск удара током (будем работать с открытыми токоведущими частями!).

Ещё вариант – через лампочку накаливания 60-100Вт, это спасёт от КЗ. Но это не удобно.

По применению защитных автоматов рекомендую свою статью.

Проверяем факт наличия нужного питающего напряжения на плате питания.

Я не буду рассказывать, как пользоваться измерительными приборами, и как проверять детали. Если есть вопросы, пишите в комментарии.

Кроме того, призываю соблюдать осторожность и помнить о своей безопасности! При ремонте может и долбануть!

Ещё раз возвращаемся к тому, с чего начали ремонт (пункт 1). Высока вероятность, что после осмотра, пропайки, замены визуально неисправных деталей всё заработает.



Проверяем питание

В датчике движения входное питание 220В преобразуется в постоянное напряжение, необходимое для питания схемы. Как правило, это напряжения 8, 12, 15, 24 В в разных сочетаниях, в зависимости от схемы.

Все напряжения измеряем относительно нуля. Точка, где можно взять ноль – например, минус электролитического конденсатора на выходе диодного моста.

В данном случае нужно для начала проверить напряжение +24В (см. схему в начале статьи). Если его нет, надо проверять ограничительные (гасящие) элементы перед диодным мостом, и сами диоды.

Возможно, что последующая схема “гасит”, или подсаживает питание. Чтобы убедиться в этом, надо отключить последующую схему от схемы питания.

Так же проверяем и низкое напряжение +8В, которое используется для питания цепей операционных усилителей.

Если его нет, проверяем цепи до него (наличие +24В), цепи стабилизации (стабилитрон), пробно отключаем нагрузку.



Силовые цепи

В тонкости операционных усилителей пока не лезем, продолжаем исследовать наиболее очевидное и вероятное.

В данном случае это проверка работы реле платы питания. Это реле включается, то есть, на его катушку подается напряжение 24В, если открывается ключевой транзистор. В данном случае S9013, n-p-n.

Проверку лучше проводить при полностью отключенной слаботочной плате. Как раз, мы её отключили при проверке питания в пункте 4.

Для проверки работы транзистора надо его базу замкнуть с эмиттером, желательно через резистор. Он там есть (R21, 20кОм), либо использовать свой, порядка 2 кОм – 33 кОм. Транзистор в данном случае будет закрыт (ток через него не течёт), и реле должно быть выключено.

Далее, проверяем открытие транзистора и соответственно включение реле. Для этого через тот же резистор (резистор обязателен, перемычка спалит транзистор) подключаем базу транзистора к +24В. Реле должно включиться.

Если транзистор не работает, его надо проверить омметром, отключив питание (можно проверить до манипуляций с резистором). Как проверить транзистор – можно, не буду писать?

Также возможна неисправность реле.



Тонкости

Если ремонт подошёл к этому этапу, не принеся результатов, значит ремонт можно считать сложным и затянувшимся. Как и эту статью.

Поэтому в дальнейшие тонкости вдаваться не буду, а если это будет необходимо, задавайте вопросы в комментариях, обязательно отвечу.

И да, будет лучше, если вместе с вопросами будете расписывать ход ремонта по пунктам статьи. И будет вообще замечательно, если отправите мне фото датчика, его плат и принципиальную схему.



Бонус. Вопрос читателя по датчику на LP8072C

Рассмотрим схему датчика движения на специализированной микросхеме LP8072C, которую прислал читатель Андрей (см. комментарий к статье от 15.12.2015)

Датчик движения. Схема на LP8072C

Схема датчика на LP8072C

Ещё раз повторяю его вопрос, и отвечаю:

Вынул датчик. Два блочка (питание с реле и на другом все датчики), с 3 проводами — 0, 5в, 11 контакт на базу.

Да, схема разбита на две платы, как в датчике в начале статьи. 0В – GND, на выв.5 микросхемы, 5В – питание, VDD, на выв.13, и выход на управлением транзистором.

Посмотрел
13 — VDD 5в.
9 — CDS (цепь фото диода) от переменного резистора меняется от 0,4 в до 2 в.
11 — есть 5в постоянно — реле сработала и лампа горит, от CDS не зависит.

Всё правильно пока. Для интереса, можно базу и эмиттер транзистора закоротить (например, отверткой, при этом выходные 5В упадут на резисторе 5,6кОм, это не страшно). Реле и нагрузка должны выключиться. Это скажет о том, что транзистор и силовые цепи работают.

Правда, положил на стол, припоял проводки к 0, и последовательно к 13, 9, 11 для вольтметра.
Когда мерил между 0 и 11 — датчик заработал. Можно было менять длительность горения лампы переменным резистором.

Между выводами 5 и 11? Это просто силовой выход, вольтметр не должен на него влиять. Получается, вольтметр зашунтировал выход микросхемы, как я выше рекомендовал с закороткой базы-эмиттера отверткой. Такого не должно быть, тут или микросхема неисправна (скорее всего), или вольтметр.

Но датчик пробовал с обычной лампой на 60 вт. Обрадовался, все собрал в прожектор — и опять горит постоянно.
Может длительность горения становится очень большой.

В Вашей схеме есть усилитель и компаратор.
Здесь есть выводы двух ОУ. Может на них можно что посмотреть.
Заметил в Вашей схеме RC цепочку у красного провода.



Да, эта цепочка для уменьшения искрения контактов реле, в данном случае роли не играет.

Рекомендую менять микросхему. Но для начала изучите случай, когда проводили измерение, и датчик работал. Дело в том, что входное сопротивление вольтметра при измерении оказывает влияние на схему, и лучше, чтобы оно было больше. Обычно входное сопротивление – порядка сотни килоом, но у дешевых моделей может быть 20…50 кОм (зависит от предела измерения). Поэтому возьмите резистор около 100 кОм, или чуть меньше, и подключите его параллельно выходу микросхемы. Либо между базой и эмиттером транзистора.

Внутри микросхемы должен быть встроен такой резистор, или его ставят между базой и эмиттером транзистора, для повышения надежности работы. Как в схеме датчика освещенности.

А микросхема скорее всего неисправна (частично), или вышла из режима из-за внешней обвязки.

Пишите в комментариях, как продвигается ремонт.

Фото прожектора и датчика движения, Андрей прислал:

Кстати, про прожектор с датчиком движения у меня есть статья, рекомендую.

А вот мои статьи про устройство светодиодных прожекторов и их ремонт.

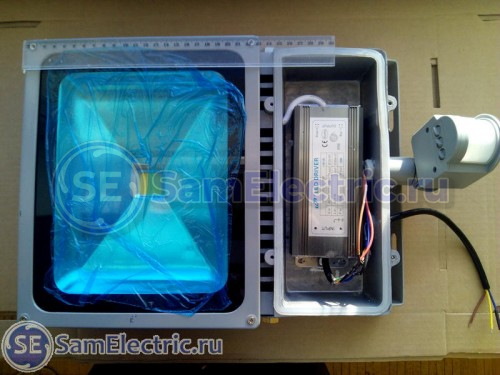

Прожектор с датчиком движения на LP8072C

Прожектор с датчиком движения на LP8072C

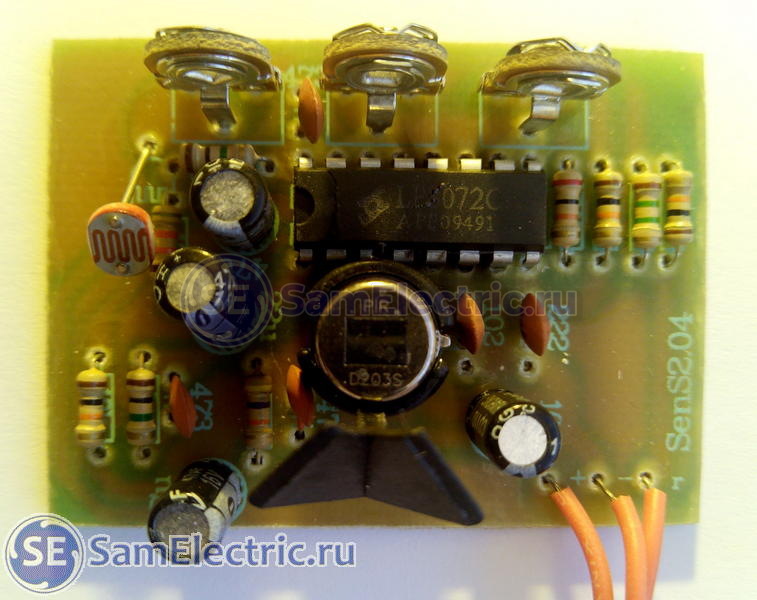

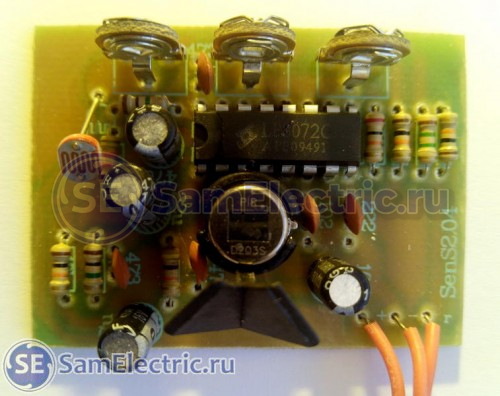

Датчик движения на LP8072C

Датчик движения на LP8072C

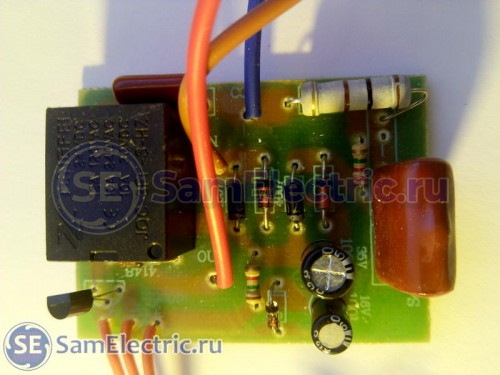

Датчик движения. Силовая плата

Датчик движения. Силовая плата



Ещё дополнение

10 февраля мой читатель Михаил прислал фото датчика (см.комментарий за это число), в котором при включении сгорел резистор на плате:

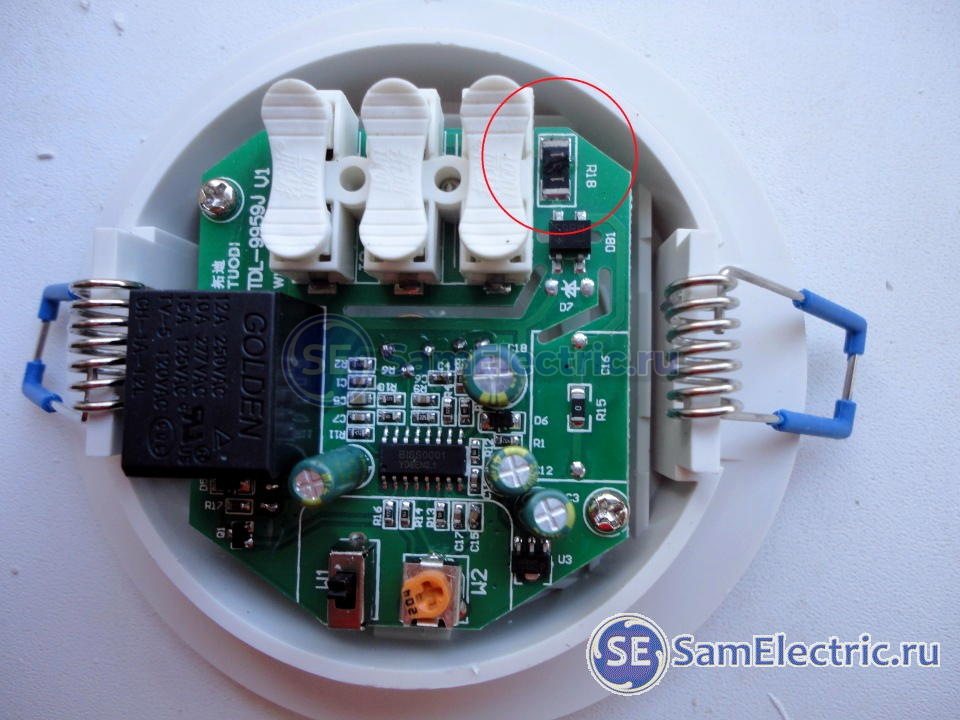

Китайский датчик движения со сгоревшим резистором на плате

Китайский датчик движения со сгоревшим резистором на плате

Если у кого-то есть такой датчик или его схема, помогите Михаилу, сообщите номинал резистора. Заранее спасибо!

Добавлю, что резистор просто так не горит, это следствие! 90%, что после замены он сгорит опять!



Ещё бонус. Видео по ремонту датчиков

Вот что думают мои коллеги по поводу ремонта датчиков движения:

Кстати, узнаёте, откуда взята картинка на заставке к видео? И чего на ней не хватает? 😉 Моего логотипа!

Ещё видео:



Доработанная схема датчика движения с исправленной ошибкой

Выкладываю доработку схемы, изложенной в начале статьи. Её (доработку) прислал Алексей Филиппов из Львова:

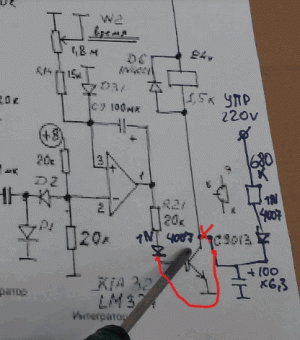

доработанная схема датчика движения с исправленной ошибкой

доработанная схема датчика движения с исправленной ошибкой

Суть доработки такова.

Пример использования: Прожектор на крыльце дома. Как это работает- включен свет в прихожей- свет с улицы горит постоянно, вЫключен свет в прихожей – прожектор на улице включается от датчика движения (штатный режим). Нет необходимости в отдельном выключателе (и проводке) и в тоже время свет в прихожей не включается когда срабатывает датчик на улице, то есть цепи развязаны.

У меня эта доработка сделана на работе, собрана в двух экземплярах, одна на сервисе, другая на складе.

При входе на сервис, зимой рано темнеет, свет в помещении горит и с улицы для клиентов освещается вход до тех пор пока рабочее время, в остальное тёмное время, прожектор с датчиком работает как ему положено – в штатном режиме.

Спасибо Алексею!



Ещё одна схема датчика движения

Схему прислал читатель Виктор, см. комментарии к этой статье от 13 ноября 2017 и далее.

Ещё одна схема датчика, который надо отремонтировать.

Ещё одна схема датчика, который надо отремонтировать.



Фото платы датчика

Фото к комментарию читателя Дмитрия от 3 мая 2018г.

Фото платы датчика движения ремонт

Фото платы датчика движения на ремонт

Вместо смд резистора 100 Ом 1вт (обозначение 101). Поставил советский 2х ватный на выносных проводах.

Замена резистора

Замена резистора при ремонте датчика движения



Всем спасибо за внимание, если есть вопросы и замечания – добро пожаловать в комментарии!

Рекомендую ещё:


Статья понравилась?
Добавьте её в свою соц.сеть и дайте оценку!

Звёзд: 1Звёзд: 2Звёзд: 3Звёзд: 4Звёзд: 5
(7 оценок, среднее: 4,43 из 5)
Загрузка...


Если статья оказалось полезной или появились вопросы -
пожалуйста, оставьте комментарий.


126 комментариев
на “Ремонт датчика движения. Подробный разбор”

  • ВикторNo Gravatar:

    Доброго времени суток!

    Доступно,понятно,полезно – как статья,так и сайт в целом.

    В своей практике часто использую силовик от УНТ 59/61.Гальваническая развязка от сети,во вторичке можно набрать около 220 в. Меньше риска испортить себя и “под-опытное” устройство.

    Успехов ВАМ и с наступающим Новым Годом !!!

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Спасибо!
      Давно я не встречал УНТ..)) Когда-то учился в ДОСААФ на телемастера, там рассматривали такие ламповые телевизоры.
      Поясняю для тех, кто не понял – Виктор имеет ввиду, что желательно использовать трансформатор 1:1 (220/220) для гальванической развязки, это существенно повышает безопасность при любых работах.

      Ответить
    • АлександрNo Gravatar:

      Извините за беспокойство, можно спросить куда можно использовать трансы от УНТ 59/61, у меня есть несколько штук. Заранее благодарю.

      Ответить
      • Александр/СамЭлектрикNo Gravatar:

        О да, побеспокоили меня, вспомнил детство)))
        Блок питания, или сдать на медь. Можно и более достойное применение.

        Ответить
      • Александр/СамЭлектрикNo Gravatar:

        Например, сварочный аппарат для сварки скруток.
        Тут об этом.

        Ответить
  • АндрейNo Gravatar:

    Уважаемый Александр,

    хотел Вас спросить про датчик движения на LP8072C.
    Стандартный на лед прожекторе.
    Если захотите, пришлю фото. Будет проблема как снять мелкие штуки – плату.

    LED 100 Вт горит постоянно.
    Вынул датчик. Два блочка (питание с реле и на другом все датчики), с 3 проводами – 0, 5в, 11 контакт на базу.
    Посмотрел
    13 – VDD 5в.
    9 – CDS (цепь фото диода) от переменного резистора меняется от 0,4 в до 2 в.
    11 – есть 5в постоянно – реле сработала и лампа горит, от CDS не зависит.

    Правда, положил на стол, припоял проводки к 0, и последовательно к 13, 9, 11 для вольтметра.
    Когда мерил между 0 и 11 – датчик заработал. Можно было менять длительность горения лампы переменным резистором.
    Но датчик пробовал с обычной лампой на 60 вт. Обрадовался, все собрал в прожектор – и опять горит постоянно.
    Может длительность горения становится очень большой.

    В Вашей схеме есть усилитель и компаратор.
    Здесь есть выводы двух ОУ. Может на них можно что посмотреть.
    Заметил в Вашей схеме RC цепочку у красного провода.

    Спасибо и с уважением,Андрей

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Побольше бы таких вопросов, после проведённых исследований, пошагово, с измерениями режимов!
      Ответил в статье.

      Ответить
  • АндрейNo Gravatar:

    Об LP8072C.
    Спасибо, Александр.
    Модели не знаю, есть только несколько прожекторов.
    Выяснил, что с тестером лед 100 Вт работает. Посмотрю как. Попробую его заменить на большое сопротивление.

    Ответить
  • Александр/СамЭлектрикNo Gravatar:

    Опубликовал фото плат датчика на LP8072, присланные Андреем.

    Ответить
  • АндрейNo Gravatar:

    На столе все работало, собрал – горит постоянно. Был неприятно удивлен. Полумера не прошла. Буду искать микросхему. Быстро не будет.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Не факт, что дело в микросхеме.
      Надо разобраться, найти тот момент, когда перестает работать.
      Расположение плат? Контакты? Крепеж? положение в пространстве? Напряжение? хз…

      Ответить
      • АндрейNo Gravatar:

        Заземлил или занулил корпус – и все хорошо. Была нестабильность. Спасибо Вам, Александр.

        Ответить
  • РенатNo Gravatar:

    Здравствуйте Александр! Ремонт затянулся, как бы силовая часть рабочая, буду капаться в слаботочке…

    Ответить
  • сергейNo Gravatar:

    Ремонтировал датчик движения, он упал, разбилась линза перед PIR датчиком.Сам датчик дв. сделал (там были непропаи.резисторы настройки поломались)но вот без линзы он не так себя ведёт.Подскажите как быть или линзу найти или новый взять?

    Ответить
  • АнатолийNo Gravatar:

    Здравствуйте.
    Может ли защитная линза на датчике движения (camelion lx-2000) лопнуть от перепада напряжения? (перегорела также лампа (накаливания), подключенная к датчику. За несколько дней до этого стену на которой установлен датчик сверлили тяжелой дрелью, возможно были сильные вибрации на стене)

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      От перепада не может, разве только прямой удар молнии)))
      Скорее всего, от вибрации. И лампа накаливания тоже.

      Ответить
  • AndriusNo Gravatar:

    dobrij vecer.slomalse dacik dvizenija.zamenil kondencator podkliucaju rabotajet no vkliucajetse i dniom i nocju .proveril vse detali vrode harosije.posovetujte gde kopat.shemu nemagu najti na svoj dacik on ocen drevnij .na plate 2 mikrosnemi.proveril pitanije na na mikroshemas na adnoj 5v a na drugoj 8v .foto shemi jest no neznaju kak siuda vilozit.MODEL FL-5S

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Схему и фото высылайте через страницу Контакты.

      Ответить
      • AndriusNo Gravatar:

        vislal foto plati.tam na plate vidno sto vipajan tranzistor i silovaja rele.prosto ih proverel.

        Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Я не могу точно сказать без схемы, но надо проверять часть схемы, которая отвечает за освещенность.
      Проверяйте чувствительный элемент, регулировки, напряжение на выходе операционного усилителя LM324N, который отвечает за часть освещенности.
      Это напряжение должно меняться в зависимости от освещенности.

      На приведенной в начале статье схеме это реализовано на транзисторе, и днём он закрывается, напряжение на резисторе 20кОм и конденсаторе 0,47 мкФ будет нулевым. Это напряжение подается на вход 13 операционного усилителя.

      Ответить
  • AndriusNo Gravatar:

    Dobrovo vremenei sutok,zamerir na 13 nozke naprezeneije ,ono vsegda i pri osvecionosti i v temnote nemenejetse vsegda stojit 4,7.
    neznaju li pravilno zamerel .na 4+ nozke i 13- tak nuzno bilo?

    na svetorezistore toze zameril i ono menejetse ot 0 do 5v v zavisimosti ot osvescenija

    po mojim nebolsim radiotehniceskim znanijam ja tak polagaju sto mikroshema sgorevsaja budet?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Схема похожа на ту, что приведена в статье?
      Получается, что фоторезистор исправный, но сигнал от него не доходит до входа микросхемы.
      Напряжение меряется между нулём (11 ножка микросхемы) и 13 ножкой (вход).
      Вы проверили не микросхему, а цепи до неё. Смотрите, где теряется сигнал до входа 13. По схеме – это транзистор с обвязкой.

      Ответить
      • AndriusNo Gravatar:

        neocen pohoza. u mene na 2 mikroshemah,dve regulirovki SENS i TIME .k sozeleniju nemagu nekak najti etu shemu gogle nevidajot.

        a s 13 nozki toka net i nemenejetse pri smene osvescionosti.

        tolko sto strano kogda svetil s LED prozektorom premo na fotorezistor dacik nereagiroval na dvizenija a pi dnevnom scvete vsegda reagirujet.

        Ответить
  • сергейNo Gravatar:

    Уважаемый Александр,
    Ремонтировал датчик движения, он упал, разбилась линза перед PIR датчиком.Сам датчик дв. сделал (там были непропаи.резисторы настройки поломались)но вот без линзы он не так себя ведёт.Подскажите как быть или линзу найти или новый взять?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Да, без линзы датчик движения работает очень плохо.
      Только искать. Может, в старом датчике, поспрашивайте у знакомых.

      Ответить
      • сергейNo Gravatar:

        а заменить её чем,ну в смысле они же есть потолочные там круговой сектор обзора.или другие там он уже

        Ответить
  • СергейNo Gravatar:

    Здравствуйте.
    есть датчик Дд 024, хотелось бы увеличить его чувствительность к свету, т.е чтобы он мог включаться при более тёмном времени суток… он включается как только чуть появляются сумерки. регулятор LUX уже в крайнем левом положении. что нужно изменить в схеме, чтобы расширить диапазон регулировки, или сдвинуть его в сторону ночи?
    заранее спасибо!

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      У потенциометра регулятора LUX есть два крайних вывода. Надо посмотреть на тот вывод, к которому приезжает ползунок в крайнем левом положении. К этому выводу припаян резистор.

      Этот резистор нужно уменьшить примерно на 30-50%. Для этого параллельно ему надо припаять другой резистор, большего номинала.

      Ответить
  • СергейNo Gravatar:

    Спасибо за ответ.
    Есть ещё пара вопросов:
    По цепи от крайнего левого LUX есть один резистор 33КOm на PIR, есть один 750KOm на транзистор, и есть один 470KOm на второй вывод LM324 (он в схеме, не выпаивая, показывает 98KOm).
    Изменять необходимо который на 2 вывод микросхемы?
    Какой номинал посоветуете? Или поставить подстроечный и экспериментировать?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Понижать сопротивление нужно у того резистора, в сторону которого параметр меняется в нужную сторону.
      Проще узнать это экспериментально.
      По номиналу – чтобы его уменьшить, достаточно впаять параллельно ещё один. Если впаять в параллель того же номинала, общее сопротивление будет в 2 раза меньше.

      Ответить
  • СергейNo Gravatar:

    Спасибо!
    Буду экспериментировать…

    Ответить
  • СергейNo Gravatar:

    Александр, здравствуйте!
    Проверил силовую плату все элементы в порядке напряжения +24 и +8 присутствуют.
    При регулятора освещения примерно в среднее положение срабатывает реле. На движение реакции нет. Куда копнуть дальше.

    У второго датчика следующая проблема. Реагирует на движение только днем. Ночью отказывается срабатывать. Регулятор в положении День. Пока не разбирал.

    Спасибо за вашу статью!

    Ответить
  • ЕвгенийNo Gravatar:

    Для защиты датчика и повышения надежности (при коротком замыкании в лампах), нагрузку подключил через магнитный пускатель. Работает более двух лет. Никаких проблем.
    р.с. Уличное освещение садового товарищества.

    Ответить
  • сергейNo Gravatar:

    Здравствуйте. Столкнулся с одним ньюансом. Датчик движения SEN15 (LX02) 1200w чёрный на нём 2 регулятора- время и день/ночь. Датчик движения работает норм. но день ночь не реагирует срабатывает и днём. Но я заметил что регулятор день/ночь можно повернуть на миллиметров 10 в отличии от временного (тот я могу прокрутить почти по кругу ). Что может быть. Это особенность резистора или…
    Зараннее спасибо.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Резисторы там (практически) одинаковые.
      Возможно, поломалась ручка, или сам резистор.
      Надо вскрыть корпус датчика, и проверить, в том числе пайку.

      Ответить
      • сергейNo Gravatar:

        Здравствуйте прибор вскрыл была сопля из плассмасы и регулятор не выкручивался . Теперь другая проблема срабатывает в ночное время на котов и даже бельё на верёвке когда ветер !! Регуляторов 2 – день/ночь и задержка по времени.(SEN15)LX02.
        Подскажите есть ли способы чуть снизить чувствительность ?
        Заранее спасибо.

        Ответить
  • НиколайNo Gravatar:

    Если не включается сенсор или включается через раз выкидывайте кондер в силовой цепи 0,33-0,47 МКФ как можно дальше и меняйте на новый.Проверил около десятка таких устройств у них одна причина.Микруха сгорает очень редко и то при повышенном напряжении или неисправности стабилизатора

    Ответить
  • РустамNo Gravatar:

    Здравствуйте. Приобрел с Алиэкспресса светодиодный прожектор с датчиком движения. Перестал датчик регулироваться по чувствительности. В любом положении резистора – чувствительность максимальная.
    “Достал кошак бродить по двору, а свет мигать”. Убавить не получается. На свет и время регулировки работают. Как считаете микросхему под замену?

    Ответить
    • сергейNo Gravatar:

      Кстати действительно было чисто механически на ползунке была капля литья пласмасса и мешала движению. А насчет котов такая же беда !!! Что посаветуете ?

      Ответить
  • РустамNo Gravatar:

    А вот и ещё добавлю чего. Решил посмотреть микросхему. Она LP8072C. Только когда со своим мощным налобным фонарем посмотрел так померло всё. Теперь включеное положение постоянно.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Микросхема – с последнюю очередь.
      1. пайка, контакты.
      2. регулятор (переменный резистор), возможен плохой контакт в ползунке.
      3. Питание – цепь 220В, цепь 24В.
      Подробности – в статье.

      Ответить
  • АндрейNo Gravatar:

    Подскажите пожалуйста, можно ли реализовать регулировку чувствительности в ДД,в котором она не присутствует изначально. Есть только время и освещенность.Если это возможно желательно по подробней.Спасибо.

    Ответить
  • РустамNo Gravatar:

    Если микросхема LP8072C то на схеме в этой статье резистор от 6-ой ноги 470 кОм. Нужно увеличить. У меня изначально такая схема и вместо постоянного стоит постоянный 20 кОм + переменный 150 кОм. Тоже чувствительность сильная. Тоже буду увеличивать, но когда придет из алиэкспресса микросхема. Она умерла у меня.

    Ответить
  • РустамNo Gravatar:

    В модификациях с тремя регулировками именно с 6-ой ноги подстроечник чувствительности.

    Ответить
  • АндрейNo Gravatar:

    Датчик HOROZ HL480 на микросхеме LM 324. Может у кого есть реальная схема.

    Ответить
  • АлексейNo Gravatar:

    Спасибо за статью, отремонтировал свой прожектор благодаря вашей подробной статье и схеме. В моём случае был неисправен конденсатор в балластном источнике питания 0.33 мКф, частичный обрыв, замер ёмкости прибором показал 0.2 мКф, соответственно заниженное напряжение питания схемы, заодно я придумал простую схему доработки для управления прожектором, с развязкой.

    Задумка была такая: можно включить прожектор постоянно или от датчика движения.

    У меня на работе есть вывеска с подсветкой, которая включается от отдельного датчика освещённости, датчик в свою очередь включен от освещения в помещении, то есть в рабочее время когда стемнело, включается вывеска, а отключение вывески происходит вместе со светом в помещении по окончании рабочего дня, так что забыть выключить её не получится, доработанный прожектор теперь когда темно освещает дорогу ко входу постоянно в рабочее время и от датчика в не рабочее время когда свет в помещении не горит.
    http://savepic.ru/12355483.jpg
    http://savepic.ru/12368792.jpg
    http://savepic.ru/12330904.jpg
    http://savepic.ru/12364699.jpg

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Опубликовал доработанную и исправленную схему датчика в конце статьи.

      Ответить
  • КонстантинNo Gravatar:

    Здравствуйте,подскажите,в чем может быть проблема датчик на микросхеме lm324n
    все работает,но не изменяется чувствительность сенсора,срабатывает только с близкого расстояния,микросхема новая.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Надо смотреть обвязку микросхемы, прежде всего регулятор чувствительности.
      Пайку, режимы напряжения.
      Посмотреть, как изменяется напряжение на входе микросхемы при вращении потенциометра и сравнить его с инверсным (противофазным) входом.

      Ответить
  • ВолодимирNo Gravatar:

    в двух уже разных питание под нагрузкой не 25 а в первом 8 втором 9 вольт

    заменил конденсатор на входе который 0,33мкф на те что из компютерных бп. там 0,1 но работает как надо.

    Ответить
  • СергейNo Gravatar:

    Добрый день,датчик Camelion LX-28в(с тремя датчиками PIR ) сгорело реле но не просто ,а даже погорели дорожки и 220 попало куда не надо.Поделится может кто схемой если есть и с чего начинать в таком случае .

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Подозреваю, что датчик движения сгорел не просто так, а после неправильного подключения или неисправности в электропроводке. А именно – было замыкание в нагрузке (например, патрон лампы в светильнике).

      Шансы на успешный ремонт хорошие. Достаточно восстановить сгоревшие дорожки. Возможно, и само реле исправно, хотя контакты у него скорее всего подгорели.

      Могу сказать точно, что защитный автомат в данной цепи установлен неправильно, его номинал 16А или больше. Если бы автомат был выбран правильно (6 или 10А), ремонтировать датчик сейчас не пришлось.

      Ответить
  • РустамNo Gravatar:

    Старый датчик отремонтировать так и не удалось. С Алиэкспресса так и не послали датчики PIR и микросхемы. Пришлось новый купить датчик в том же Алиэкспрессе. Новый ведет себя странно. Я уже его весь заного пропаял. Не помогло. Вроде работает нормально, но как температура падает ниже -20 датчик не отключается и свет во дворе горит постоянно. “Походу он еще и термо” (сарказм).

    Ответить
    • РустамNo Gravatar:

      После долгих наблюдений получается не от температуры зависит. сейчас весна и не так холодно. А он всё равно тупит. Я настройки освещенности покручу в разные стороны и он начинает работать как положено. А ночью или утром смотрю свет опять включен постоянно. утром покручу настроечку – опять нормально. А утром опять горит свет. Правда были пару случаев что дня три нормально работал без регулировок. В чем может быть дело не пойму. Кондеры что ли попробовать электролиты поменять все.

      Ответить
      • сергейNo Gravatar:

        Такая же хрень Рустам у меня ещё ина котов задалбывает !!!

        Ответить
        • РустамNo Gravatar:

          С тем что на котов включается я уже смерился. Плохо что не отключается как положено, а остается включеным сам по себе.

          Ответить
        • сергейNo Gravatar:

          Да меня уже раздражает !!! раз 50 за ночь!!

          Ответить
      • :

        меняй все, я в таких случаях 1-все пайки пропаиваю 2 меняю все что могу поменять

        Ответить
        • сергейNo Gravatar:

          ЧТО ИМЕННО МЕНЯЕШЬ ?

          Ответить
        • Александр/СамЭлектрикNo Gravatar:

          Менять всё не стоит, но в первую очередь – потенциометр. И всё пропаивать.

          Ответить
        • сергейNo Gravatar:

          менять оба их там два ? Один на день/ночь другой таймер

          Ответить
  • АндрейNo Gravatar:

    Попробуйте прямо посветить фонариком,при морозе сопротивление фоторезистора не так сильно падает.
    Посмотрите всю цепь от фоторезистора при тепле и морозе. На ножке микрушки можеть быть разные показания.

    Ответить
  • ГеоргийNo Gravatar:

    Заказал и получил датчик движения на али экспресс, но не обратил внимания и мне по умолчанию прислали на 12 вольт, как переделать силовую часть на 220? Силовая плата копия, что у Вас на рисунке, только нет 4 деталей, а вторая плата копия – датчик движения на микросхеме LP8072c

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Нужно делать источник питания 220/12.
      Во всех датчиках на 220В этот БП встроен, а вам придётся делать внешний.

      Ответить
  • МихаилNo Gravatar:

    Датчик с алиэкспресса. При первом подключении датчика его закоротило. При разборе увидел сгоревший резистор под названием R18 . Подключил по инструкции, для проверки так же подключил датчик другой марки, все работает. В чем может быть причина и можно ли отремонтировать этот? Фото выслал.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Михаил, в первый раз подключали тоже по инструкции?
      Больше проблемных мест нет?
      Отремонтировать можно, только нужно знать номинал резистора и схему.
      И модель датчика.
      Фото опубликовал в конце статьи.

      Читатели, у кого такой датчик, помогите Михаилу!

      Ответить
      • ДмитрийNo Gravatar:

        Приветствую читателей и писателей в этом блоге.
        Схожая проблема – сгорел резистор последовательный с конденсатором по высокой части. У меня номинал резистора 101 -100 Ом 1 вт. Датчик с Али. Номер платы TDL9958J (У Михаила на плате TDL9959J). Платы схожие и микросхема с обвязкой похожа. Замена резистора не восстановила работоспособности. Реле рабочее, конденсаторы, диоды тоже. После моста 13В. Буду копать дальше.Реле работает в паре со светодиодным светильником 25вт в ванной комнате. Простояло 8 месяцев до поломки.Как приложить фото к коментарию? Пришлю картинку своей платы.

        Ответить
        • ДмитрийNo Gravatar:

          Прошу прощения, схема заработала. Не смог сразу смоделировать освещенность.На моей плате питание 12в после моста.

          Ответить
        • Александр/СамЭлектрикNo Gravatar:

          Хорошо!
          Фото опубликовал в конце статьи.

          Ответить
  • ВладимирNo Gravatar:

    Здравствуйте!
    Купил такой же датчик как у Михаила. Тоже сгорел этот же резистор. При осмотре схемы после диодного моста должно быть 25 вольт. По схеме стоит конденсатор на 25 вольт. Схема понижения напряжения перед мостом собрана на резисторах и нет конденсатора поэтому и горит резистор. Надо ставить параллельно конденсатор так работать не будет.

    Ответить
    • ДмитрийNo Gravatar:

      В моем случае на плате TDL9958J стоит конденсатор 0,47мкФ последовательно со сгоревшим резистором. Откуда информация про 25 в после моста? На плате все конденсаторы по низкой части 25 или 35 в. Это получается без запаса по напряжению?

      Ответить
      • ДмитрийNo Gravatar:

        На моей плате питание 12 в после моста. После замены резистора схема заработала.

        Ответить
  • ПетрNo Gravatar:

    Доброго дня Александр! У меня старинный датчик движения hama 47711. Я включил его со светодиодным фонарем. Сначала при включениив сеть, фонарь сразу загорался. Через несколько сек. затухал. Регулировкам не поддавался. по началу загорался от движения на расстоянии 5-6м. После повторного загорания, мог долго не тухнуть. после повторного отключения- включения все повторялось. через некоторое время совсем перестал включаться, в чем может быть причина и как ее устранить? Как можно переслать фото плат, их две. Спасибо!

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Переслать можно по почте, см. Контакты.
      Реле в датчике щёлкает чётко?
      Коммутирует 220В?
      Причин может быть множество, в первую очередь ответьте на вопросы, проверьте подключение и питание.

      Готовы поработать с вольтметром и паяльником без гарантий, что что-то получится?
      Или проще заплатить 500 р за новый и горя не знать?

      Ответить
      • ПетрNo Gravatar:

        Отправил фото, поработать готов. Изделие японское, но думаю,что с Вашей помощью смогу разобраться Спасибо за уделенное мне время.

        Ответить
  • СергейNo Gravatar:

    Здравствуйте, Александр. У меня за несколько лет скопились потолочные датчики Camelion на LM324. Схема практически аналогичная Вашей, только без регулировок (меняется только время переключателем).

    На всех одинаковая неисправность. Примерно через полгода начинаются ложные срабатывания по сенсору (по освещенности все отлично). У датчиков есть светодиод и по нему хорошо это видно. Сначала свет начинает произвольно включаться, потом долго не может выключиться. Были случаи, когда датчик сам “восстанавливался” и долгое время работал нормально, а затем снова начинал “моросить”. Напряжение сети нормальное, сварки рядом нет. Ставлю новый датчик – все отлично работает.

    Увидел Вашу статью и решил попробовать восстановить нерабочие. Напряжение 25 и 8 V нормальное. Датчик освещенности отлично работает. Менял все электролиты и микросхему, проверял все остальные конденсаторы. Работает не стабильно. Бывает ситуация, что вдруг вроде “нашел”, а через 5 минут опять светодиод подмигивает с полностью закрытым сенсором и лампочка не выключается.

    Пробовал подключать осциллограф и смотреть как изменяется сигнал в момент моргания светодиода (светодиод по схеме подключен в цепи 14 вывода). На 8 выводе видны всплески одновременно с миганиями, а на 7 вроде как их и нет (только правильные при движении ловит). С операционниками сильно не дружу. Обвязку вроде всю проверил. Даже добавлял регулятор сенсора как на схеме (изначально у меня с 7 ноги сигнал идет сразу на “-” конденсатора без резисторов) – не помогло.

    Подскажите куда копать. Заранее, спасибо.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Если схема датчика на операционнике LM324, то надо смотреть ту часть, к которой подключен ИК-датчик, но надо экспериментировать не с выходом (вывод 7), а со входами.
      Выход 7 переходит в другое состояние, когда разность потенциалов между входами 5 и 6 меняется на противоположную.
      Судя по описанию, на входе “+” (вывод 5) напряжение иногда возникает больше, чем надо. Исходя из этого, надо уменьшить 47кОм (уменьшить напряжение на выходе ИК-датчика), или увеличить 22нФ (сгладить или устранить кратковременные скачки напряжения).

      Ответить
  • ЯрославNo Gravatar:

    Здравствуйте, Александр. Имеется прожектор на датчике движения, после 4 лет работы перестал выключатся, напряжение +8 и +24 есть, напряжение на кондесатрое таймера вовремя движения 6.2в без движения медленно падает до 0. Микросхема HA17324. Подскажите куда копать дальше?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Могу посоветовать действовать “с конца”.
      Работает ли реле, если открыть ключевой транзистор? Рабочий ли транзистор?
      Что с напряжением питания, когда силовой транзистор открывается?

      Ответить
      • ЯрославNo Gravatar:

        После включения в сеть реле щёлкает, транзистор заменил (ничего не изменилось) , если включить без транзистора напряжение 26в когда, когда транзистор открыт 23.9в.

        Ответить
  • Ришат.No Gravatar:

    Добрый день. Проблема с датчиком ДД24. Работал сутки, потом перестал отключатся, промерял силовую часть на выходе 18 вольт. Датчик включается, т.е. лампочка горит, но нет отключения. Заметил что при работе датчика моргает лампа, т.е. он пытается отключить нагрузку. В итоге отключается через какое-то время. Сам ИК датчик цепи работает, по освещенности работает, судя по поведению светодиода цепь таймера тоже исправна. Мысль только одна, что занижено напряжение после диодного моста, 8 вольт не видел по схеме, только 6. В чем может быть еще проблема? Спасибо.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Силовой ключевой транзистор и реле в норме?
      Какое напряжение приходит на базу транзистора, когда датчик должен включиться и выключиться?

      Ответить
  • ВикторNo Gravatar:

    Ищу схему прожектора с датчиком движения JEN CE 82PX
    http://i98.fastpic.ru/big/2017/1113/1b/_55c1a0b1fa2bebd3e0c452405871621b.jpg?noht=1

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Схемы всех датчиков движения принципиально не отличаются, в основе – компараторы на операционных усилителях.

      А с какой целью интересуетесь? Отремонтировать? Все рекомендации есть в статье и в комментариях.

      Ответить
  • ВикторNo Gravatar:

    И отремонтировать. И просто интересуюсь схемами. У меня их уже скопилось (сгоревших) штук 10.Ладно придется самому нарисовать схемку по дорожкам.

    Ответить
  • ВикторNo Gravatar:

    Вот сделал схемку плат моего прожектора. Посмотрите может где закралась ошибка. И если разбираетесь обьясните поподробней как это работает. Я что-то многого не понимаю .Заранее спасибо.

    [URL=http://fastpic.ru/][IMG]http://i97.fastpic.ru/big/2017/1120/01/fd60581c641885b1b23378b4e1f5eb01.jpg[/IMG][/URL]

    [URL=http://fastpic.ru/][IMG]http://i98.fastpic.ru/big/2017/1120/ad/cadd97cd14d509afe7517d18e89be2ad.jpg[/IMG][/URL]

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Виктор, спасибо за схему, опубликовал её в конце статьи.
      Подробно, как это работает, я постарался объяснить в статье.
      У Вас что конкретно не работает в датчике движения?
      Проверили питание, подключение, пайку, силовые цепи?

      Ответить
  • ВикторNo Gravatar:

    Мне непонятно как в этой схемке работает датчик PIR.На него ведь вроде и питание не поступает. Схему подключения датчика проверил. Там все правильно нарисовано.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Странно.
      У PIR датчика выводы такие:
      общий, выход на компаратор, и плюс питания.
      По приведенной схеме что-то не так.
      Если есть тип датчика, можно посмотреть его типовую схему включения.

      Ответить
  • ГалинаNo Gravatar:

    Я покупала прожектор с датчиком движения, он работал некоторое время, потом я его сняла. Теперь понадобился снова, однако работает только прожектор, а датчик не работает поскольку я ничего не понимаю в схемах, но умею работать с Эл приборами методом тыка, прошу объяснить мне доступным языком для чайников, как понять рабочий ли датчик. Все колесики я покрутила, накрывала датчик.пока результата нет.

    Возможно ли что-то сделать не имея Ваших познаний. Да сам датчик не открывается посмотреть что у него внутри не представляется возможным. Надо наверное купить новый, но боюсь не смогу его подключить.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Самое простое, чтобу проверить датчик движения – поставить все регуляторы в среднее положение, и послушать в тихом помещении не спеша, щёлкает ли реле внутри его при движении.
      Если есть индикация, то вообще прекрасно.
      И конечно, проверить для начала питание.

      Ответить
  • АлексейNo Gravatar:

    Галина, возможно нахомутали с подключением и теперь лампа прожектора подключена на прямую к сети, проверьте внимательно

    Ответить
  • ВикторNo Gravatar:

    Добрый вечер, Александр.
    Может быть, подскажете: в прихожей несколько лет стоит датчик движения Anam ALX5000 (вот такой: http://anam.ru/index.php?page=shop.product_details&flypage=shop.flypage&product_id=56&category_id=5&manufacturer_id=0&option=com_virtuemart&Itemid=37). Стал издавать противный высокочастотный звук, который пропадает, как только датчик срабатывает. Когда свет выключается, опять начинает пищать. Схема подключения двухпроводная. Подключены лампы общей мощности 195 Вт (датчик до 200), линза Френеля с одного бока чуть треснула и немного поднялась, но на срабатывании не отразилось. Открывал его, но вспученных конденсаторов не увидел. Что может быть причиной звука?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Такой писк обычно говорит о проблемах в блоке питания.
      Когда электролитический конденсатор неисправен, он не обязательно вспучивается.
      Я не знаю, как устроена схема блока питания в этом датчике, но предполагаю, что нужно мерить напряжение на его выходе во включенном и выкл.состоянии.
      А для начала всё же поменять электролиты и проверить пайку.

      Ответить
  • женяNo Gravatar:

    Здравствуйте, у меня такой вопрос можно ли подключить операционный усилитель датчика движения, без силовой части проверить его? если да то как?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Конечно. А вместо силовой части подключить резистор (около 10 кОм) и вольтметр.

      Ответить
  • женяNo Gravatar:

    я смысле отдельная плата которая идет с усилителем на нее идет три провода,можно ли ее запитать отделнь от трансформатора будет реагировать или нет?

    Ответить
  • женяNo Gravatar:

    плата которая идет с усилителем на нее идет три провода,можно ли ее за питать отдел но от трансформатора, будет реагировать на движение или нет?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Слаботочная плата, с микросхемой?
      Да, конечно, можно. Только подать нужное питание, а выход подключить к исполнительному устройству.

      Ответить
  • женяNo Gravatar:

    а можите по подробней как и куда и что подключать? там на плате три провода подписаны G V K? G и V пошли на диод параллельно. а третий провод пошел на резистор или диод не знаю стеклянный красный

    Ответить
  • МаксимNo Gravatar:

    Всем привет.

    Приобрел достаточно распространенный датчик движения IEK ДД 008.
    Собрал схему с включением прожектора + звукового оповещателя при движении. Питание самого датчика организовал через обычный выключатель, т.е. для того чтобы активировать “систему оповещения” нужно просто щелкнуть выключатель и запитать датчик электричеством.
    Но тут появилась проблема, как только я подаю напряжение на датчик (включаю выключатель) он ложно срабатывает как будто было движение.
    Далее проработав выставленный цикл времени он отключается и начинает корректно работать.
    Вопрос – почему происходит срабатывание датчика при подаче напряжения?

    Ответить
  • АлексейNo Gravatar:

    Максим, а что если питание на датчик будет подаваться всё время, а выключатель будет отключать только звуковую сигнализацию, как Вам такой вариант?

    Ответить
  • МаксимNo Gravatar:

    Да такой вариант тоже есть, по началу грешил на оповещатель, но затем его полностью отключил от цепочки “датчик движения-прожектор”, но описанная выше проблема сохраняется.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Да, тоже заметил такую особенность при подаче питания на датчик.
      Не придавал особого внимания на это.
      Как устранить, не знаю.
      Кстати, я не уверен что такая особенность есть во всех датчиках.

      Ответить
      • МаксимNo Gravatar:

        В сложных схема электрики я не силен, но есть такое предположение, что при отключении питания от датчика, происходит замыкание цепи внутри датчика, и затем как только напряжение подается заново он как бы уже готов и передает питание на потребителя, а затем по своему циклу времени отключается.
        Но не факт.

        Ответить
  • ViktorNo Gravatar:

    У меня их было штук 30.И все при подаче напруги включаются.Там просто стоит компаратор на ОУ.И пока кондер в его цепи не заряжен-включает реле.Так сделано.

    Ответить
  • МаксимNo Gravatar:

    Спасибо за комментарии и ответы!
    Можно ли обойти или сделать так что бы такое включение не происходило, т.е. что для этого нужно?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Можно поставить дополнительную схему с таймером, или переделать схему датчика.

      Ответить
      • АлексейNo Gravatar:

        Можно переделать. Попробовал поэкспериментировать, включение моего экземпляра датчика прожектора происходит только когда темно. Значит этот эффект при подаче питания, сидит в той части, где идёт усиление сигнала от PIR датчика. Можно попробовать поставить конденсатор, вывод “+” припаять на 10 вывод микросхемы, а “-” на общий, ёмкостью 4,7-10 мКф, получим задержку блокирующую сигнал на несколько секунд, после того как конденсатор зарядится, схема будет работать в штатном режиме

        Ответить
  • НикитаNo Gravatar:

    Подскажите, есть светильник с датчиком, но даже когда закрывал датчик светильник все равно не выключается. При замыкании контактов транзистора на силовой плате светильник отключается и не включается пока не разомкнуть контакты. Следовательно неисправно что-то на плате с датчиком? Что следует проверить?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Слишком большое время. В первую очередь конденсаторы в цепи таймера, пайку и исправность потенциометра времени, ну и далее по списку, как в статье.

      Ответить
  • НикитаNo Gravatar:

    Конденсаторы проверил и один даже на всякий случай впаял новый, пайку тоже всю просмотрел – все в порядке. Кстати, если замкнуть концы конденсатора в цепи таймера свет тоже гаснет, пока не разомкнуть концы.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Надо брать в руки вольтметр, и проверять схему. Как написано в статье, начинать с питания.

      Ответить
  • ВладNo Gravatar:

    Спасибо автору за сайт! Есть датчик не похожий на описанные выше, плата GQ-O2, B9941. С наступлением темноты после первого срабатывания на движение, пытается выключится, но подморгнув продолжает светиться и так до утра. Видимых неисправностей нет. Звменить конденсаторы? Спасибо!

    Ответить
  • ТимурNo Gravatar:

    Добрый день!
    Посоветуйте, что можно сделать – купил датчик движения встраиваемый, с отдельным электронным блоком. На блоке переключатели, среди которых день/ночь, только 2 положения. Проблема в следующем- датчик стоит в коридоре, где днём полумрак, но в это время срабатывать он не должен. Но видимо для положения “день” это темно, и датчик срабатывает. Датчик TDM, на плате название starlux st24. Что посоветуете сделать? Думаю уже отдельно датчик освещенности в разрыв питания датчика движения, но уж очень некрасиво получится…

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Пусть днем тоже срабатывает, ведь там полумрак!
      Но если это принципиально , то можно заклеить датчик света на плате датчика освещенности, и включить “день”.

      Хотя нет, скорее всего, нужно действовать в обратном напрявлении, но тогда нужно регулировать чувствительность по свету на плате. Если нет подстроечного резистора, придётся вникать в схемотехнику…

      Ответить
  • ТимурNo Gravatar:

    Да, подстроечного резистора нет, в этом и сложность. Я так понимаю на плате есть резистор с постоянным номиналом, отвечающий за переключение режимов (неправильно их назвал ранее, есть режим 24часа без учёта освещенности, и режим ночь). И этот резистор в моем случае надо заменить на подстроечный, или опытным путем добавить к нему ещё резистор, верно?

    Ответить
  • ИгорьNo Gravatar:

    Добрый день. У меня такая проблема датчик стоит после диммера и при убовлении на прядения греется сильно резистор. Так должно быть или неисправен датчик. Спасибо большое за информацию.

    Ответить
  • ЖеняNo Gravatar:

    Здравствуйте, как подключить отдельно плату ик приемника без силовой части? там три вывода что и куда подключать?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Три вывода датчика – ноль, плюс питания, и выход.
      Дальше нужно определиться, что хотите подключить.

      Ответить
  • ЖеняNo Gravatar:

    ну хотя бы проверить, рабочая плата или нет со светодиодом хотя бы будет ли реагировать или нет https://ibb.co/kG45be
    https://ibb.co/heFp2K

    Ответить
  • ЖеняNo Gravatar:

    я подключал но ничего не реагирует может что то неправильно

    Ответить
  • ИгорьNo Gravatar:

    Если можно скиньте фото платы датчика lp8072с, замкнуло и сгррели дорожки.
