В этой статье изложу свой опыт по ремонту профессионального промышленного фена Интерскол ФЭ-2000. Из него полетели искры, пошел дым. Со схемой фена было непросто, то что нашел, и то, что сам нарисовал, выкладываю здесь.



Конструкция фена Интерскол

Фен имеет три ступени регулировки мощности и скорости потока воздуха, а также плавную регулировку температуры. Фены Интерскол делаются в Китае, качество соответствует. Отзывов и описаний много в интернете, в том числе на сайте производителя. Мой отзыв  – ещё один.

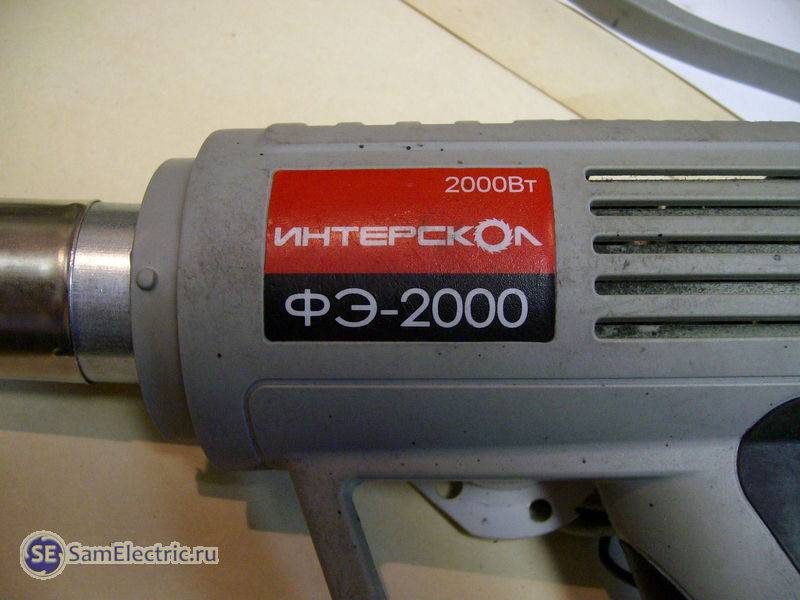

Фен Интерскол ФЭ-2000. Ремонт и схема строительного фена

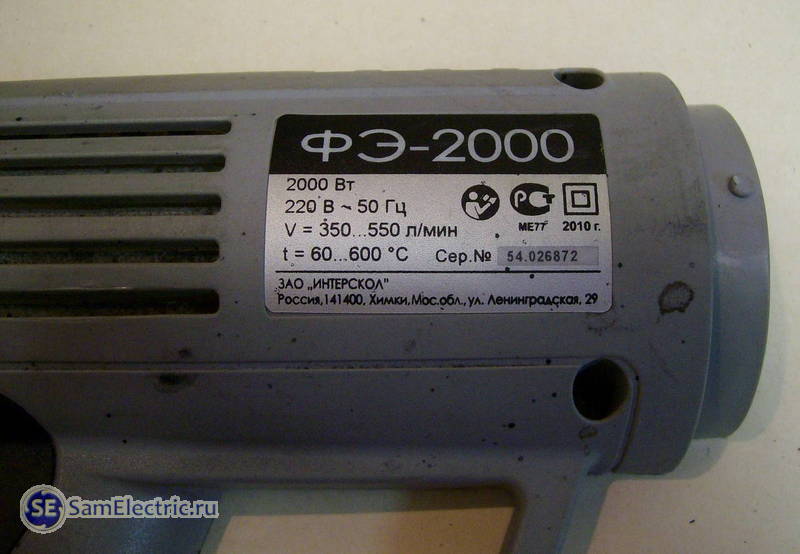

Фен Интерскол ФЭ-2000. Cерийный номер

Фен собирается в двух модификациях, которые отличаются в основном схемами электронных плат.

Первый вариант – на плате DB3011, плата переключателя – DV3011-2. Эта плата собрана на микросхеме (сдвоенный операционный усилитель LM358) и симисторе BTA16 или аналогах – BT139, и т.п.

Вторая модификация – плата DB230V, схема собрана на оптопаре P521 и симисторе. Плата переключателя названа DG-KG3.



Схема и электроника фена

Сначала рассмотрим схему фена на плате DB3011. Ниже приведена фотография в разобранном виде:

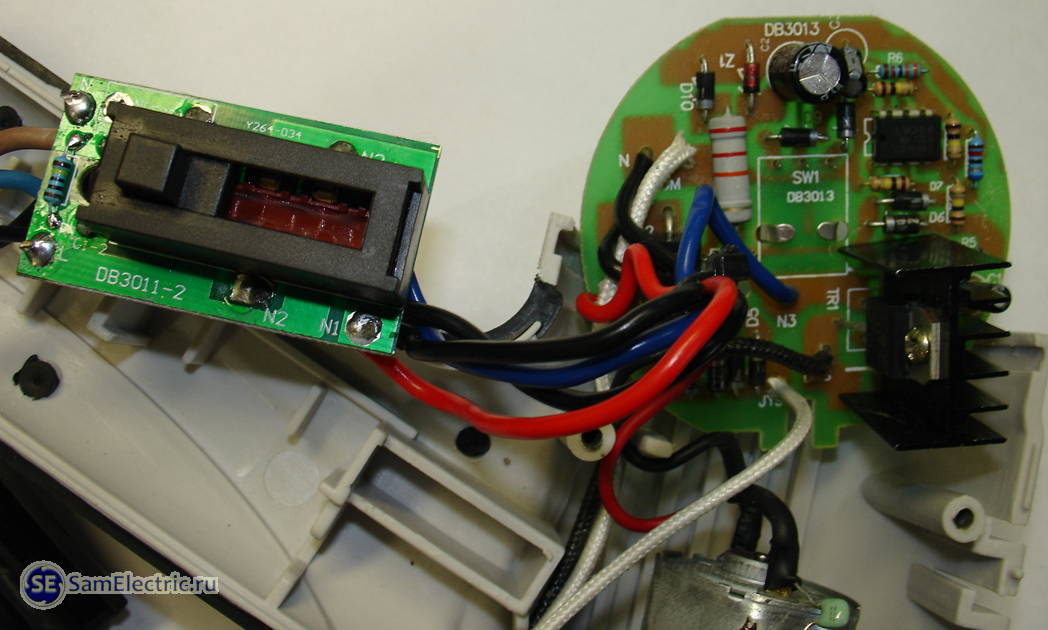

Плата DB3011, DB3013

Плата DB3011, DB3013

Схема электрическая соединений:

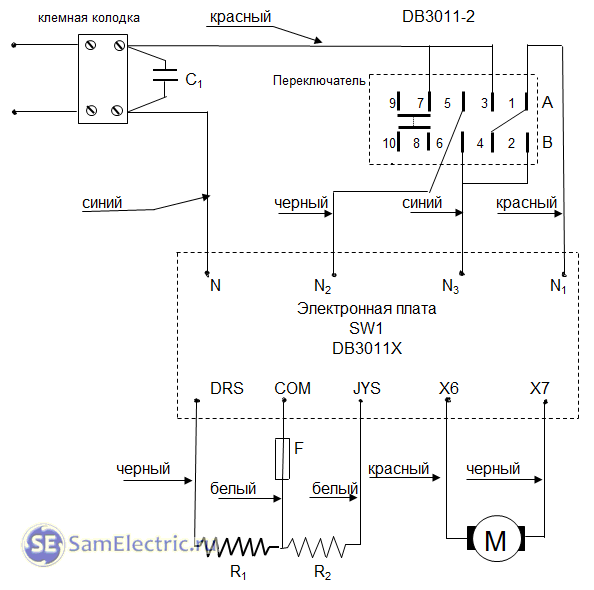

Фен Интерскол ФЭ-2000. Плата DB3011. Схема соединений

Фен Интерскол ФЭ-2000. Плата DB3011. Схема соединений


СамЭлектрик.ру в социальных сетях:

Интересно? Хочешь знать больше? Вступай в группу ВК!
Вступай в Дзен

Подписывайтесь! Там тоже интересно!

На схеме:

  • С1 – 0,22 мкФ х 275V (для подавления помех)
  • R1 – 27…28 Ом – низкоомный (мощный) нагревательный элемент
  • R2 – 180…195 Ом – высокоомный нагревательный элемент (спираль)
  • F – термопредохранитель (Lebao RVD-135 250V 10A TF=135°C)
  • M – двигатель, 18 VDC
  • Переключатель – на 4 положения, Defond DSE-2410

Схема самой платы  DB3011:

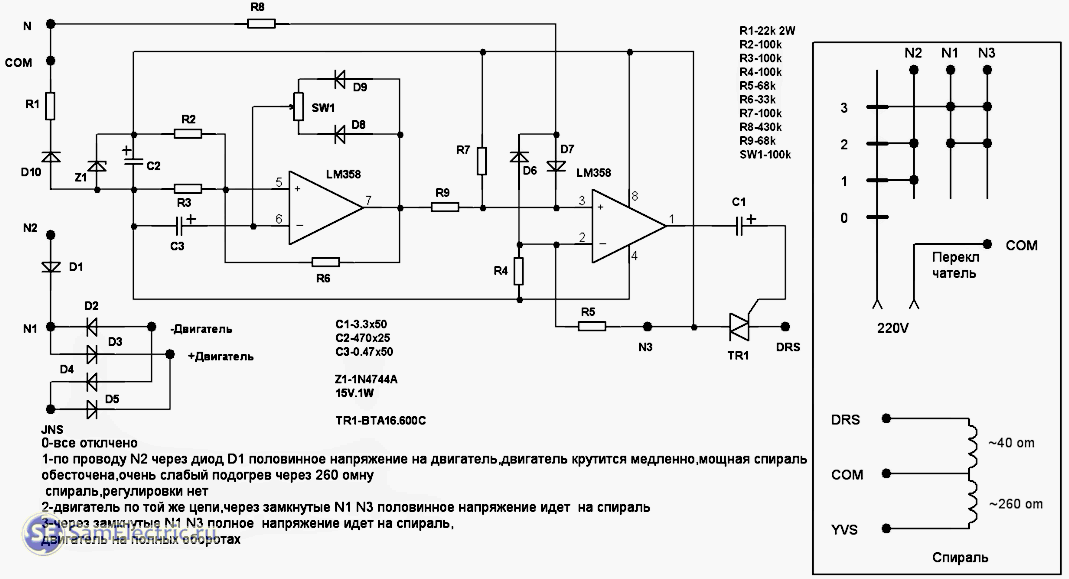

Фен Интерскол ФЭ-2000. Плата DB3011. Схема принципиальная

Фен Интерскол ФЭ-2000. Плата DB3011. Схема соединений и схема платы (вариант 1)

Схема платы DB3011. Схема принципиальная, Вариант 2

Схема платы DB3011. Вариант 2



 Параметры деталей электронной платы DV3011

TR1 -BTA 16  600CMAR729R1=100Ком
D1 -6C2RSHL  LM358P – микросхемаR2=97Ком
С1=3.3mF (50V)R3=100Ком
С3=0,47mF (50V)R4=21,7Ком
С18=470mF (25V)R5=
С=.22mF  KX2  (250V) MEX CPF 40/85/21/CR6=50Ком
D1-9 –  1N4007 ZXR7=
D10 –  6A10R8=430Ком
Z2 -1N744A (стабилитрон)R9=
S1 – переключатель “Defond” DSE 2410 10A 250V~ T85R10=68Ком
P – нагревательные элементыR11=68Ком
F – термопредохранитель (термозвено)  LEBAO R4D 250V  10A TF-135°C

 Схема электрическая фена ИНТЕРСКОЛ на плате DB230V

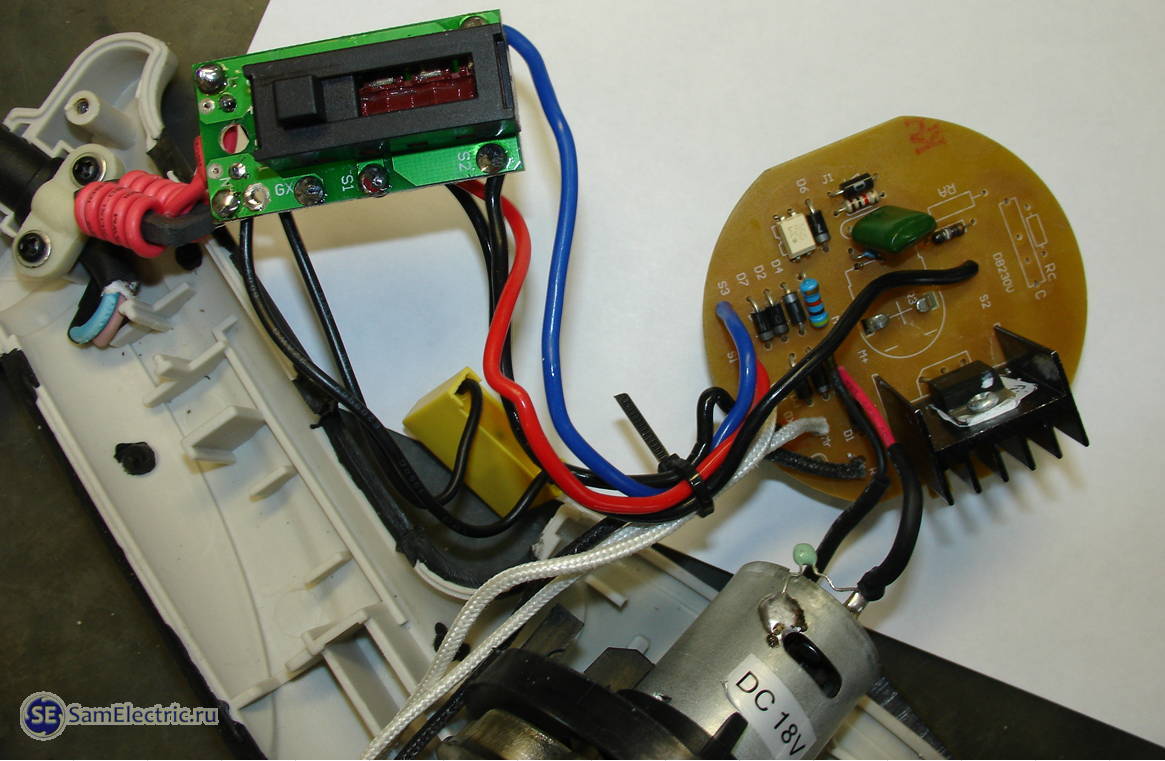

Фен Интерскол ФЭ-2000. Плата DB230V. Фото в разборе.

Фен Интерскол ФЭ-2000. Плата DB230V на симисторе и оптроне. Фото в разборе.

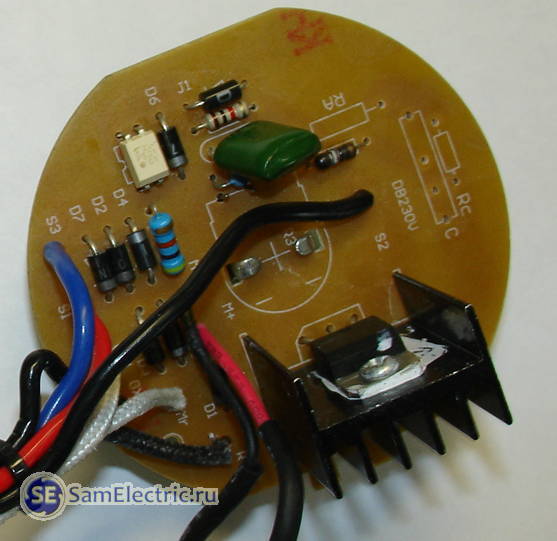

Плата DB230V. Фото поближе

Плата DB230V. Фото поближе.

Фен Интерскол ФЭ-2000. Плата DB230V. Схема соединений

Фен Интерскол ФЭ-2000. Плата DB230V. Схема соединений



Плата DB230V_схема подключения

Плата DB230V_схема подключения. Вариант 2.

Плата DB230V_схема электрическая принципиальная

Плата DB230V_схема электрическая принципиальная. В схеме недорисовка – между точкой Gx и точкой соединения спиралей R1 и R2 – включен термопредохранитель (см таблицу с перечнем деталей выше). Кроме того, выход термопары подключен ошибочно, см.комментарии.

04.03.13: Выкладываю во всеобщее пользование схему электроники платы DB 230 V, которую мне прислал читатель, пожелавший остаться неизвестным:

Схема фена интерскол ФЭ-2000 на плате DB-230V

Схема фена Интерскол ФЭ-2000 на плате DB-230V

Соединение старой и новой платы фена, взаимозаменяемость выводов:

  • N3 – S2
  • N1 – S3
  • N2 – S1
  • N – GX

 Ремонт фена Интерскол своими руками

Фен Интерскол ФЭ-2000 довольно ненадежен, особенно если эксплуатировать его неправильно.

Ремонт обычно происходит по таким неисправностям:

  • Замена симистора,
  • Замена  или чистка переменного резистора (потенциометра),
  • Замена или ремонт нагревательных спиралей R1 или R2,
  • Замена двигателя.

Чтобы фен проработал дольше, рекомендуется внимательно изучить инструкцию по эксплуатации, особенно режим работы.

Рекомендуемое максимально время работы – 5 минут. По завершении работы регулятор температуры убрать на минимум, оставить на холодном продуве не менее чем на 1 минуту, и только затем выключить фен.



Скачать справочную информацию по симисторам:

Полезной будет справочная информация по диаку и триаку (динистору и симисторам), которые используются в фенах. Даташиты были выложены к статьям про ремонт блоков защиты галогенных ламп и ремонт диммеров своими руками.

Динистор DB3 / Даташит, pdf, 183.12 kB, скачан: 11608 раз./

Симисторы для диммеров BT136-BT139 / Даташиты, pdf, , скачан: 15236 раз./



Видео по ремонту фена

Не работает регулятор (замена симисторов):

Проблема с нихромом (спирали нагрева):



Если статья оказалось полезной, или появились вопросы, оставьте пожалуйста комментарий. Если интересно, что я буду публиковать на блоге СамЭлектрик дальше – подписывайтесь на новые статьи.

Вопросы и отзывы по фену Интерскол оставляйте в комментариях.
