Потому что нагрузкой для любой розеточной цепи нужно считать не утюги и стиралки, а розетку с номинальным (читай — максимальным) током 16 А и максимальной потребляемой мощностью 3,5 кВт.
Содержание статьи:
В розеточной цепи может быть только одна нагрузка — розетка на 16 А
Никогда не известно, какой потребляемый ток будет у нагрузки, которая будет подключаться к розетке — 0,1А или 16А. Известен только максимальный ток нагрузки, определяемый номиналом розетки — 16 А. Этот же ток нужно принимать за суммарный ток всех розеток, подключенных к каждому автомату. Причем, количество розеток в одной розеточной цепи роли не играет, если рассматривать все варианты распределения нагрузок между ними.
Если на одном автомате висит 10 розеток — это проблема проектировщика, но не потребителя, не розеток и не кабеля.
Ограничения по кабелю розеточной цепи
С другой стороны, максимальный ток нагрузки зависит от допустимого длительного тока (ДДТ) жилы кабеля, которым она питается. Как известно, кабель 2,5 мм2 для розеток — оптимальный вариант, поскольку меньшее сечение запрещено (СП 256.1325800.2016, Табл.15.3).
Если захочется применить сечение 4 мм2 (например, для того, чтобы уменьшить потери напряжения) — это сделать можно, но тоже возникнут проблемы, т.к. в большинство розеток такое сечение не подключить. Но и в этом случае максимальный ток в этой цепи не должен превышать 16 А.

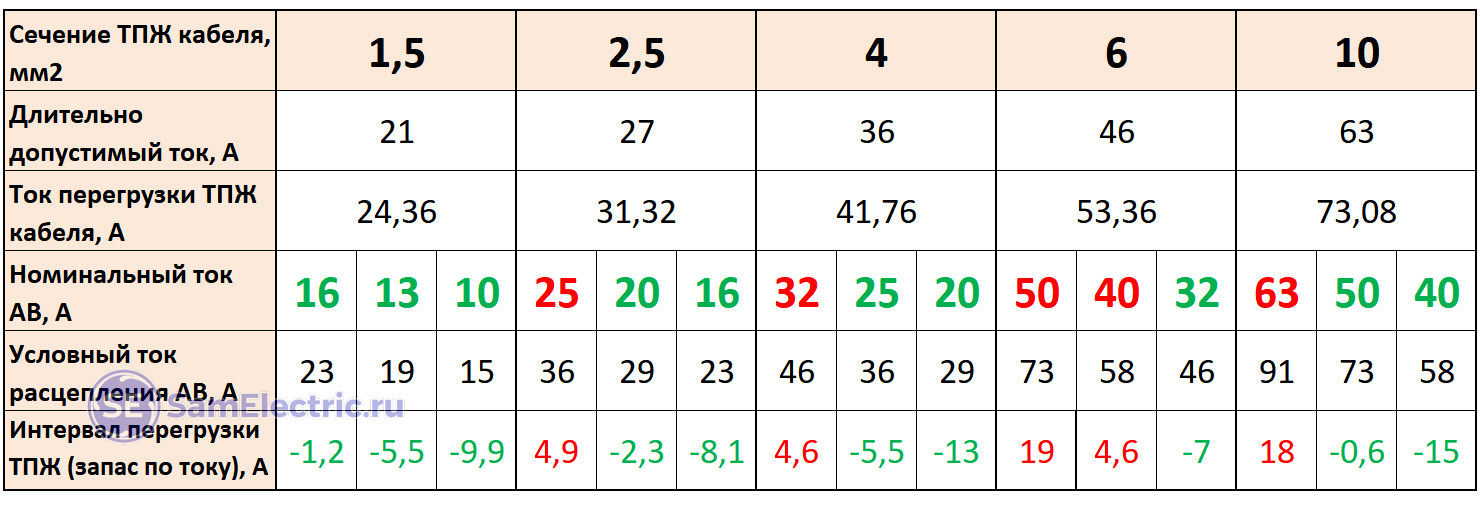

Таблица по оптимальному выбору автоматов под разные номиналы сечений кабеля:
Хотите жить спокойно и быть защищенным от всех неожиданностей — выбирайте автоматы по этой таблице
Подробный рассказ и расчеты этой таблицы — в статье Защищаем кабель грамотно. Изучаем ГОСТы.

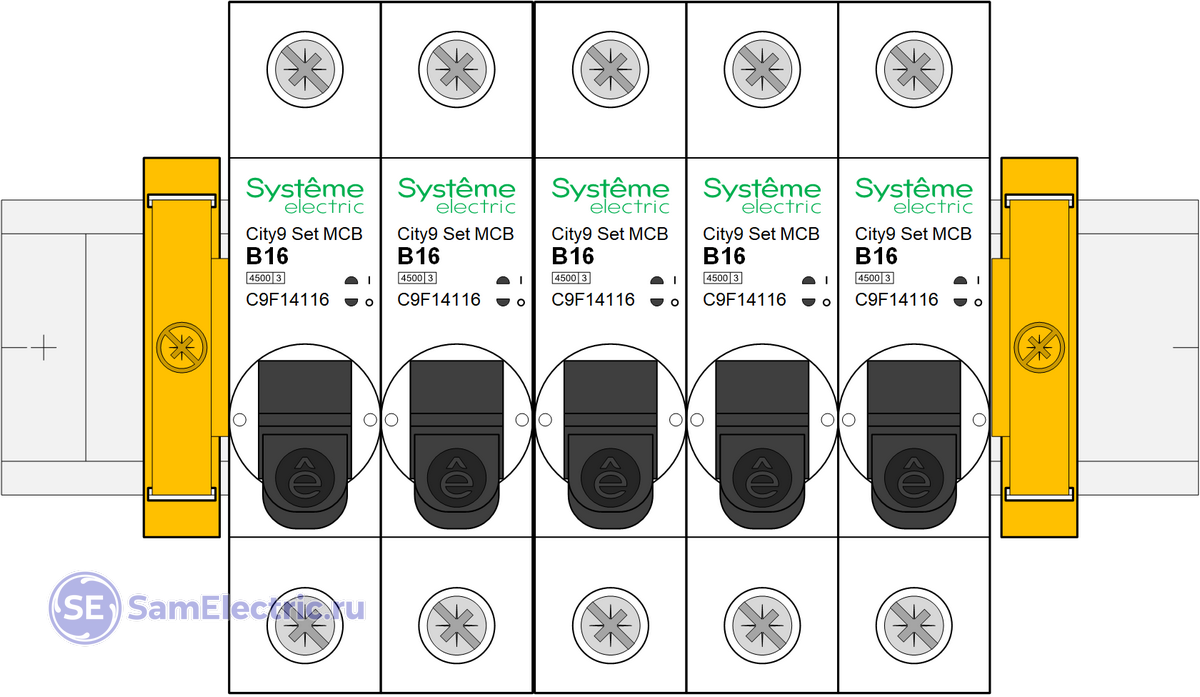

В16 — лучшее решение, которое подходит для 99% бытовых розеток
Делаем вывод – автомат 16А наилучшим образом защищает кабель и нагрузку в любых ситуациях. Характеристика В гарантированно (точнее, с максимальной вероятностью) защитит от КЗ, даже если оно произойдёт на конце длинного удлинителя.
Такие автоматы должны стоять на розетках в подавляющем большинстве случаев
Предвосхищая комментарии типа «автомат типа В будет выбивать» даю ссылку на статью, где поясняю, почему автомат с ВТХ «В» гораздо лучше, чем «С».
«Я ничего мощного включать сюда не буду»
Никто не должен при эксплуатации домашней электропроводки думать о амперах, ваттах и квадратных миллиметрах (кроме вас, читающих эти строки)) В этом и заключается грамотное проектирование — при любых раскладах или всё будет работать без проблем, или сработает защита. Никаких других вариантов быть не должно.
Домохозяйка может перетащить удлинитель с утюгом, обогревателем и электрочайником в любую комнату и подключить к рандомной розетке. И никаких проблем возникнуть не должно — ничего не загорится, а розетка выдаст максимально возможную мощность (3,5 кВт) неограниченное время.

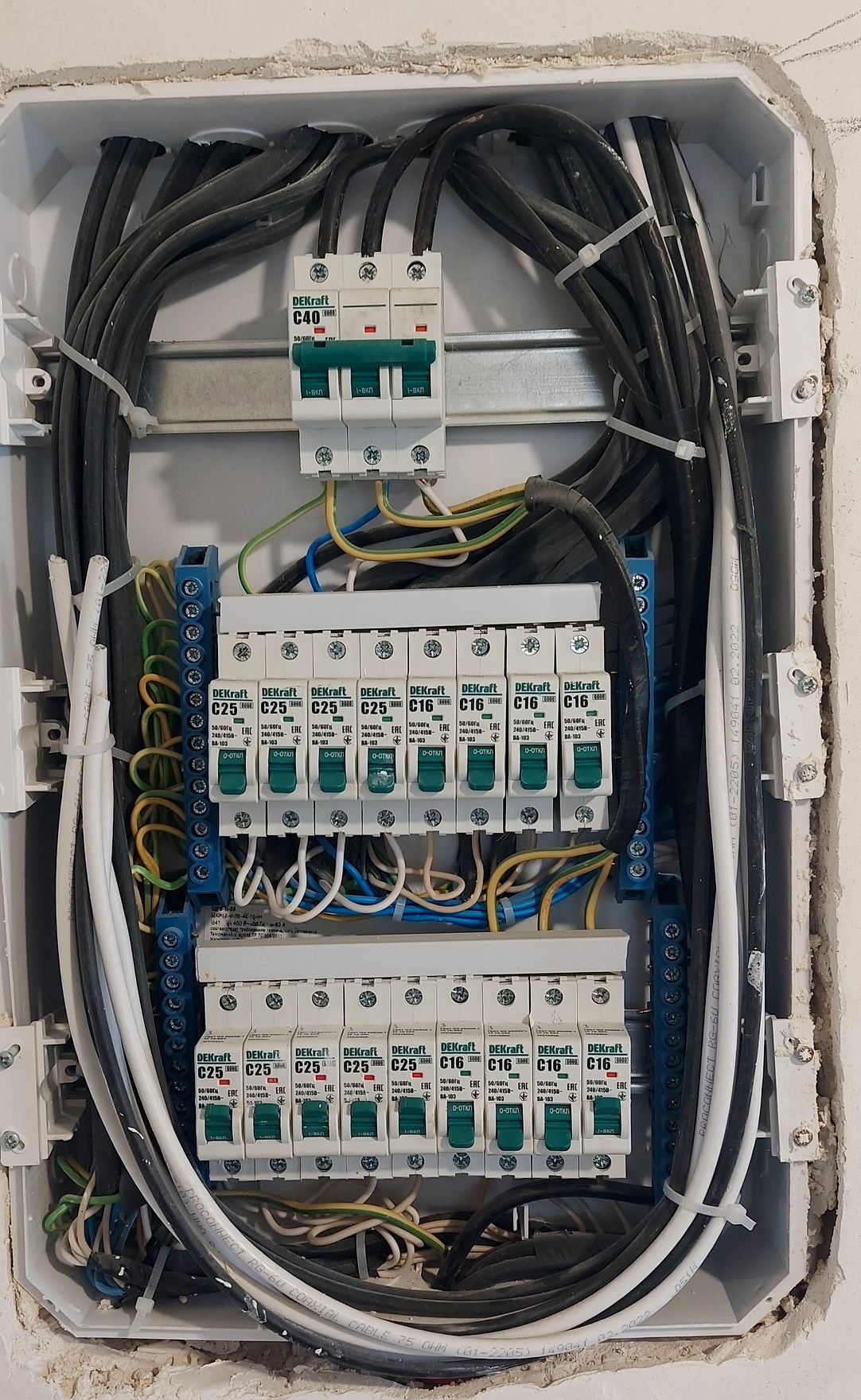

А пока, к сожалению, до сих пор встречаются такие щитки в стиле «25 розетки/16 свет, штоб не выбивало»:
Прислал подписчик ВК СамЭлектрик.ру
Чего-то не хватает? Дифзащита должна быть на всех группах, в том числе на освещении, это уже не обсуждается:
ГОСТ Р 50571.4.41— 2022, п.411.3.4 Дополнительные требования к цепям со светильниками в системах TN и ТТ. В жилых домах и других помещениях бытового назначения следует обеспечить дополнительную защиту конечных цепей переменного тока, питающих светильники, посредством устройств дифференциального тока (УДТ) с номинальным отключающим дифференциальным током до 30 мА.
7 неудобных вопросов поклонникам С25

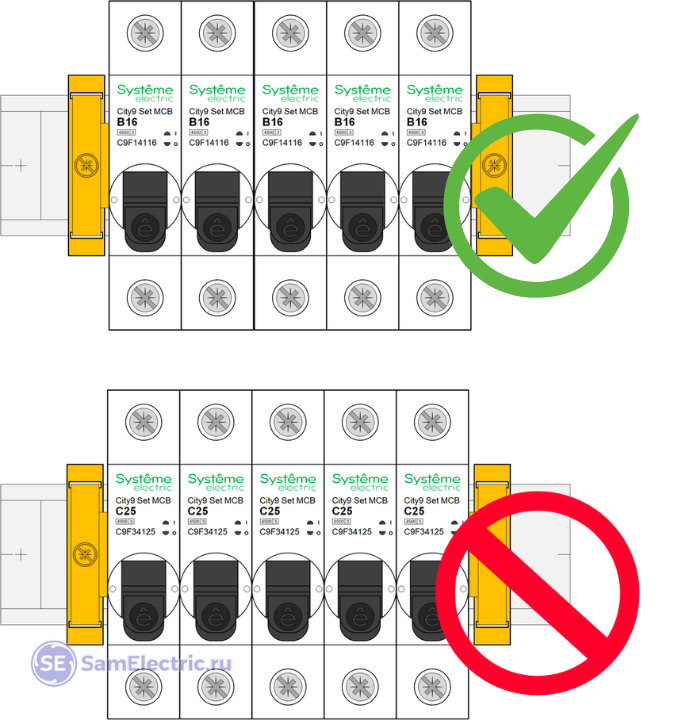

Вы предпочитаете автоматы 25 А на розетки? Как вы поняли, я ваш оппонент.
Квартирный щиток, розеточные цепи. Когда я смотрю на верхний ряд автоматов, у меня только положительные эмоции.
Что такое хорошо, и что такое плохо.
Когда смотрю на нижний ряд – у меня сразу возникает множество вопросов:
- какую такую нагрузку по 5 кВт на группу вы собираетесь питать в квартире?
- как вы собираетесь подключать бытовую нагрузку? Через какие розетки? Сколько стоят розетки на ток 25А и что будете в них втыкать?
- может, на каждой группе висит по 10 розеток? Но совсем не факт, что они всегда будут нагружены равномерно.
- надеюсь, сечение жилы кабеля 4 мм2? Для такого тока. Если сечение меньше – кабель перегреется.
- вы измеряли ток КЗ на самой дальней розетке? Его точно хватит, чтобы С25 в щите отработал мгновенно, по электромагнитному расцепителю?
- неужели думаете, что нагрузка будет отключать автоматы пусковым током, поэтому боишься ставить АВ с характеристикой расцепления «В»?
- неужели в вашем сельпо нет характеристики «В»? Тогда маркетплейсы в помощь!
C25 this is fine!
Подробнее про правильный выбор автоматов в электрощите — в этой статье.
Вопрос важный, готов обсудить его в комментариях.
(55 оценок, среднее: 3,62 из 5)Для того чтобы оценить запись, вы должны быть зарегистрированным пользователем сайта.
Загрузка...
Буду благодарен за доброжелательный обмен мнениями в комментариях.
Супер, если будете не только критиковать моё мнение, но и предлагать своё.
Добрый день! А что же делать обладателям старой проводки по схеме шина, а не лучи? Ведь на одной шине сидит электрочайник, микроволновка, розетки под электронику и зарядки. Пришел на вашу статью, т.к. дискуссия с собственником квартиры (я арендатор), он планирует С16 поставить (электрику делали не при нем, он купил уже квартиру с такой схемой). Но распределение розеток на шине такое, что 16А постоянно будет выбивать, т.к. розеток куча и потребителей куча…
Добрый! Сначала скажу, чего делать нельзя — увеличивать номинал автомата, «чтоб не выбивал».
Варианты что делать такие:
1) Под новую (новые) розетку сделать новую выделенную линию, которая будет питаться с нового отдельного автомата.
2) Опрессовать провода и сделать отводы к розеткам. Чтоб шина была неразрывной. Если сейчас соединение сделано через клеммы розеток — это самое слабое место.
3) Включать технику не всё сразу.
В любом случае, все коробки и розетки вскрыть, проверить на предмет перегрева, и протянуть всё что тянется.
И помните — срабатывание автомата спасает вас от других, более серьёзных проблем.
