Сегодня – заключительная статья по моей солнечной системе, которая успешно отработала у меня на даче с прошлого лета. В мае 2024 была опубликована статья, в которой я подробно рассказываю об этой системе и обещаю продолжение (которое вы сейчас читаете). В той статье подробно рассмотрена вся теория по зарядке АКБ, проведены опыты и испытания. Поэтому если вы продолжаете чтение, буду предполагать, что с первой частью вы знакомы.

Там же – ссылки на статьи по практическому применению солнечной энергии.

Всё подробно рассказываю и показываю в видео (в конце статьи), а тут лишь некоторые пояснения.

Контроллер солнечной энергии

Это самый дешевый вариант, типа PWM (ШИМ).

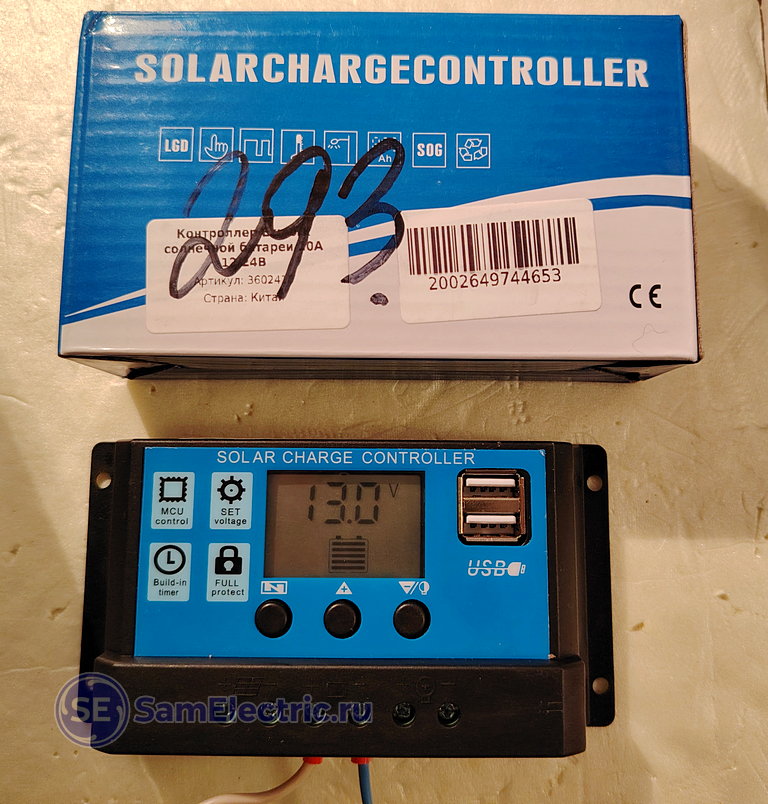

Солнечный контроллер заряда от солнечной батареи

контроллер заряда от солнечной батареи

Единственное его преимущество его – цена. В начале 2024 года я покупал его на маркетплейсе за 500 или 600 руб. Правда, в ходе экспериментов спалил его – в описании было предупреждение, но всё же я снял напряжение со входа от СБ, не снимая напряжение АКБ. Как и было обещано, контроллер умер – пробился один или два силовых (ключевых) транзистора. Заказал сразу вместо модели на 10 А модель на 30 А. Отличается она только транзисторами и немного ценой.

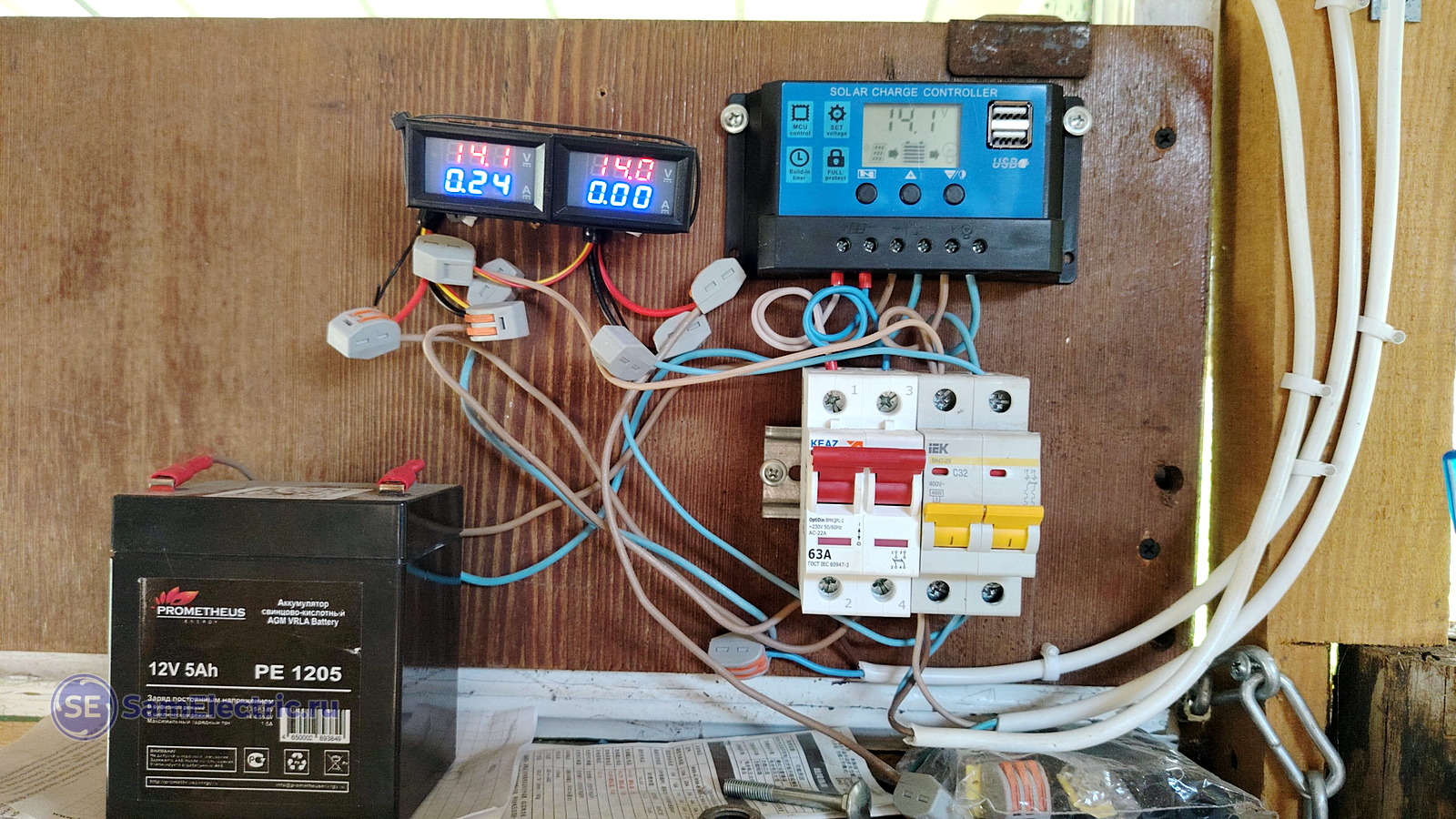

Моя система в итоге выглядела так:

Бюджетная система питания от солнечной батареи

Настройка солнечного контроллера

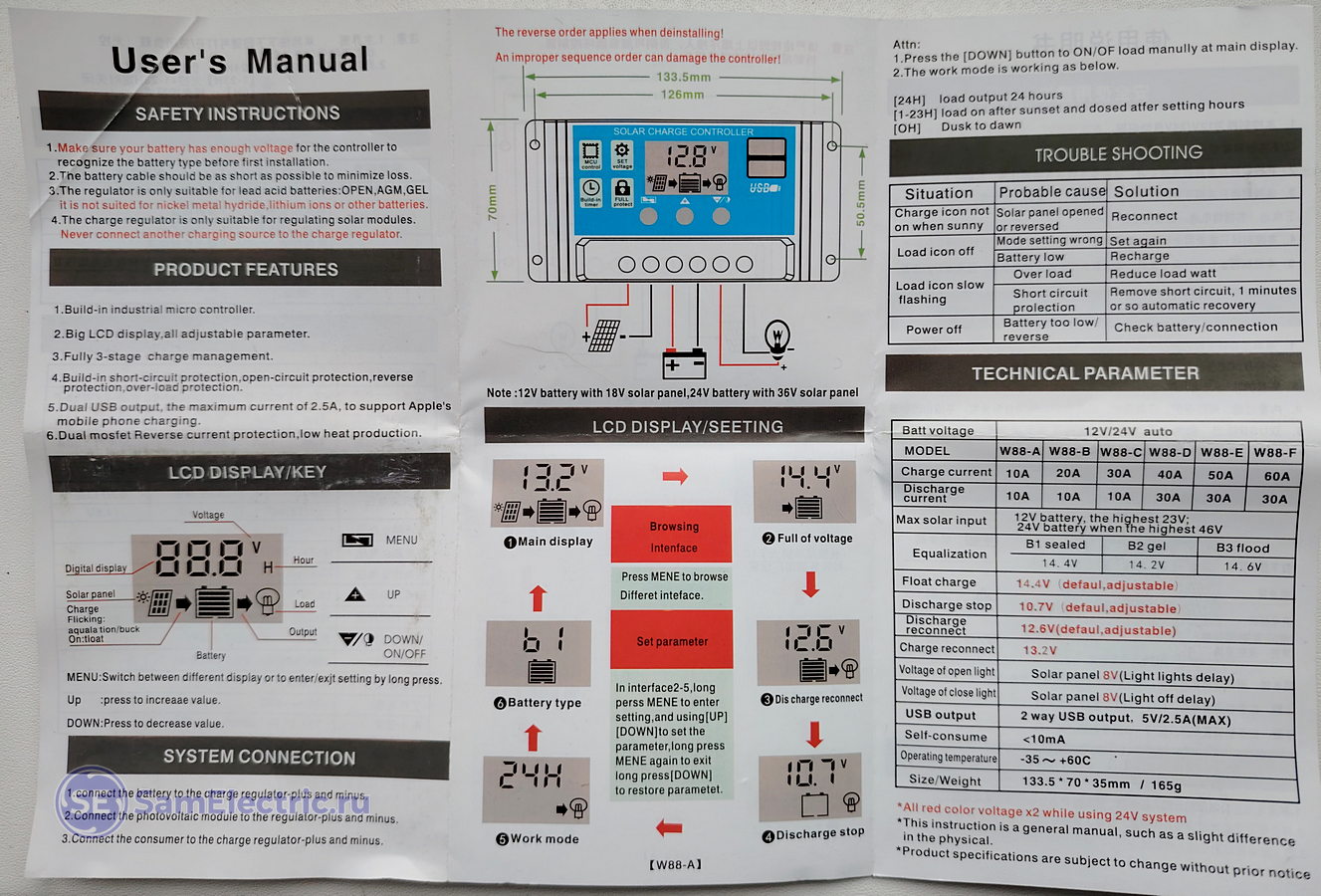

Солнечный контроллер регулирует подачу солнечной энергии в АКБ, ориентируясь только на напряжение на АКБ. Поэтому параметр максимального напряжения на АКБ – главный. В инструкции он назван 2 Full of voltage (напряжение полного заряда) или Float charge (плавающий заряд).

Максимальное напряжение заряда ставится в настройках, его пределы 13,7…14,6. Хотите чтобы аккумулятор работал в щадящем (буферном) режиме – ставьте это напряжение поменьше 13,7-13,9. Для интенсивного использования ставьте 14,4-14,6.

Принцип таков, что контроллер при хорошем солнце постоянно “долбит” аккумулятор импульсами длительностью около 0,5 с, проверяя, не нужно ли подзарядить его. Напряжение при этом превышает установленный максимум, ток тоже немаленький. Можно это назвать “поддерживающим зарядом”, а можно – неразумным управлением солнечной энергией. Можно сказать, это расточительство – вместо того, чтобы заряжать АКБ стабильным током (для АКБ 5Ач это 0,5 в буферном режиме, и до 1,5 А в циклическом), заряд проходит короткими урывками. Остальное время СБ работает вхолостую.

Следующий параметр – 3 Discharge reconnect (11,0…13,0 В) – При поднятии напряжения выше этого уровня нагрузка подключается (см.след.параметр). Если вам жалко свою АКБ – ставьте 12,5..13,0.

4 Discharge stop (8,0…11,5) – определяет, при каком напряжении отключается нагрузка и останавливается разряд. Иначе говоря, контроллер не позволяет разряжать АКБ ниже этого значения. В буферном режиме, чтобы продлить жизнь батарее, ставьте 11,4..11,5. В циклическом, если батарею не жалко, чтобы выжать максимум – 10..11 В. Ниже ставить крайне не рекомендую – это будет смертоубийством для АКБ.

По смыслу, эти параметры (3 и 4) нужно поменять местами.



Солнечная батарея (фотоэлектрический солнечный модуль)

Это самое дорогое, что есть в системе.

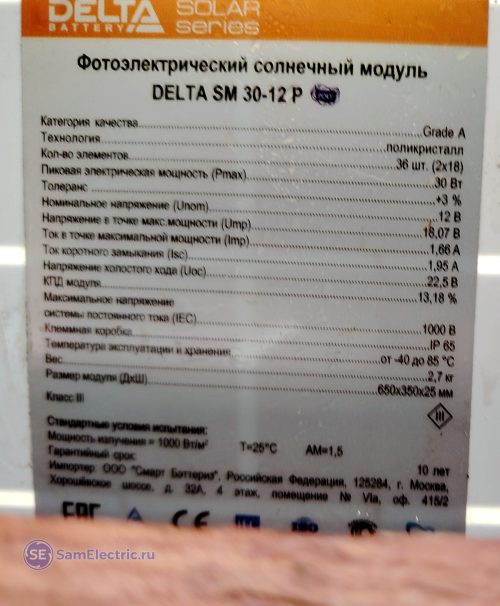

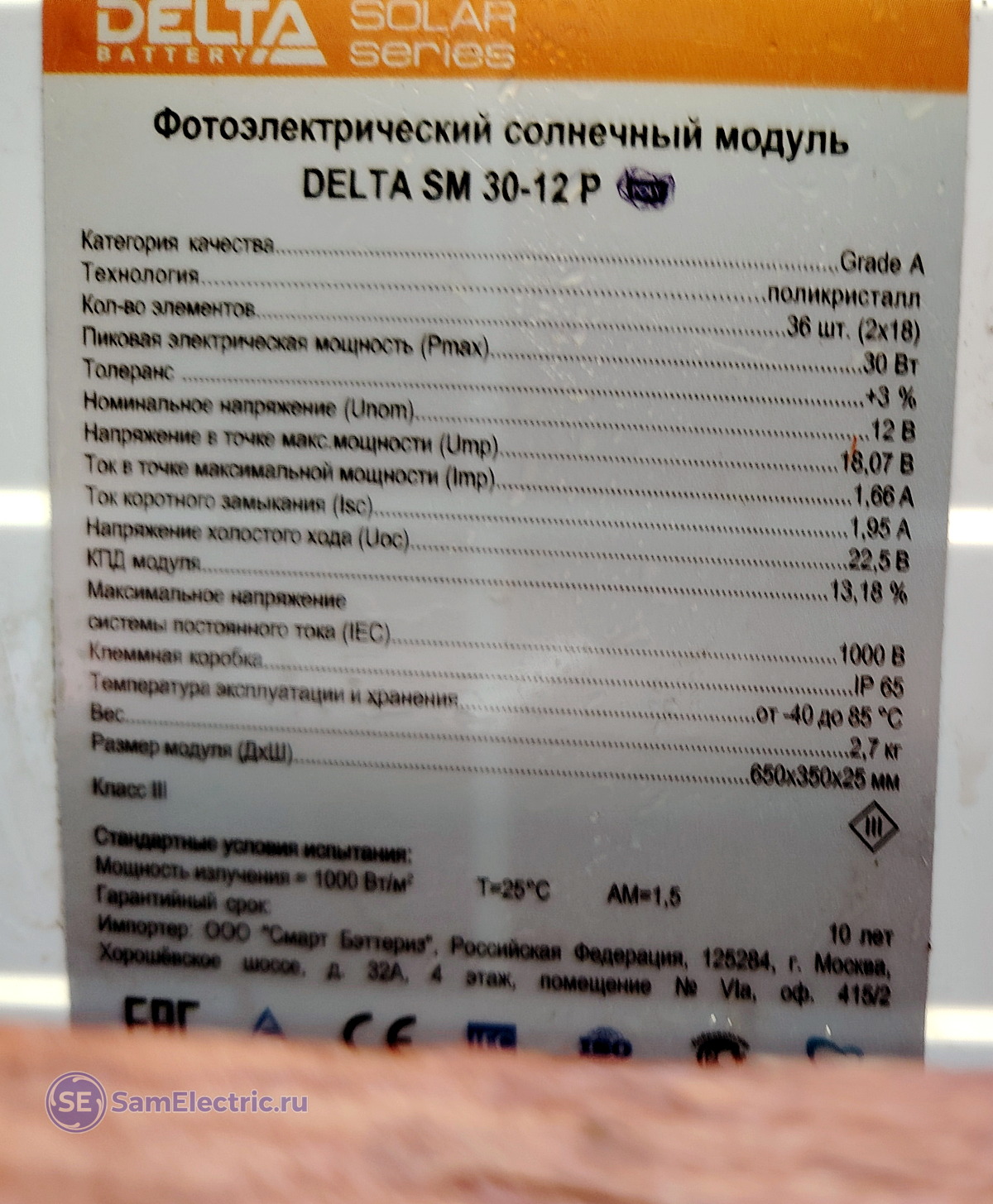

Солнечный модуль. Характеристики подробно



Покупал я её в начале 2024 г. на Озоне по акции со скидкой, примерно за 3500 руб, это очень дёшево. Сейчас такие модели дешевле 6000 не сыскать.

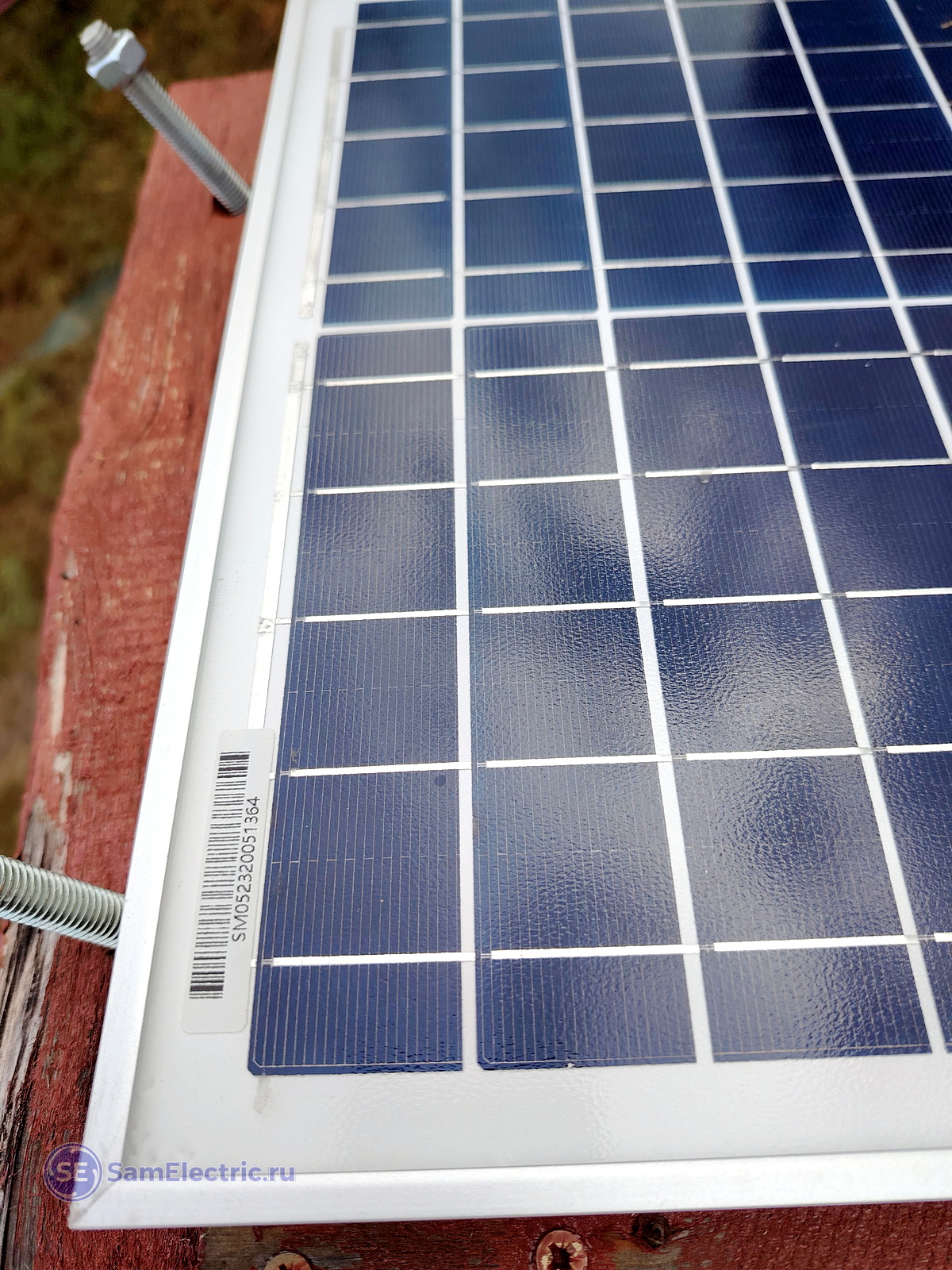

Солнечный модуль крупным планом

Погодные условия, конечно, повлияли, и если хотите сделать сразу надолго – лучше такую конструкцию делать из металла.

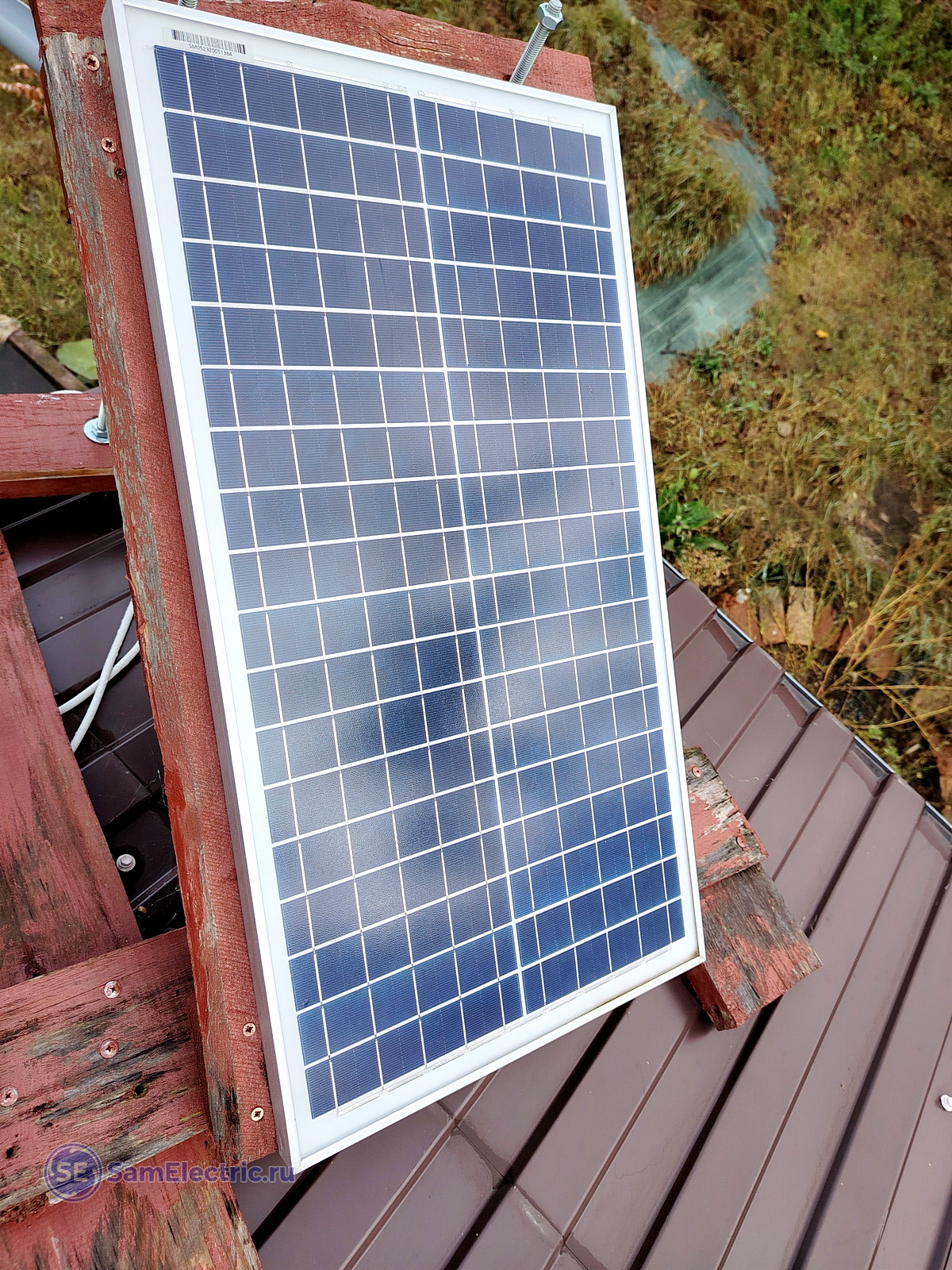

Установка солнечного модуля, вид спереди

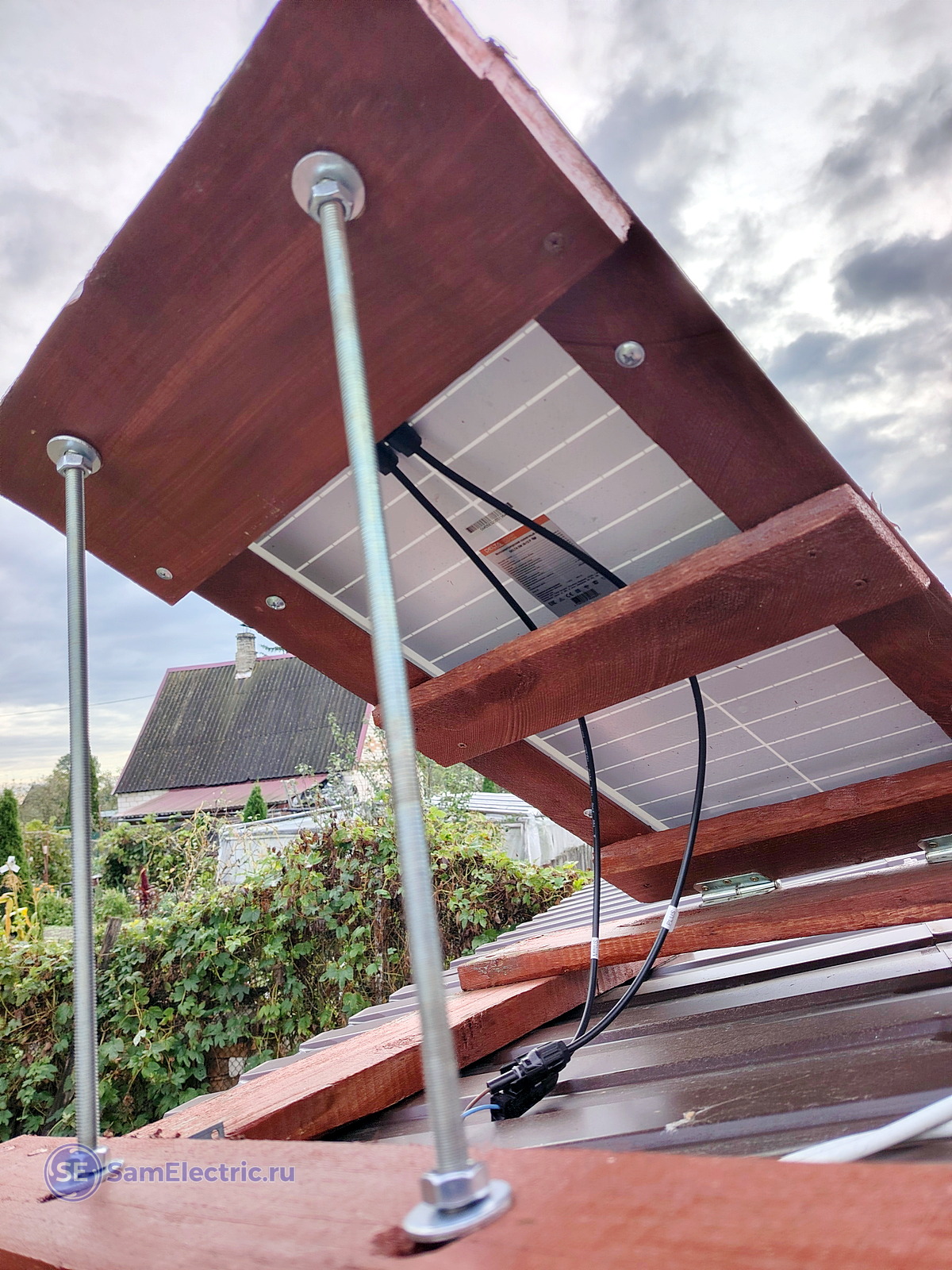

Установка сзади:

Наклонная рама, к которой прикручена СБ, крепится к основанию на дверных петлях. Наклон можно регулировать в зависимости от времени года при помощи гаек на шпильках.

По подключению. Я копил специальные коннекторы для подключения солнечной батареи, но они до сих пор лежат неиспользованные, их можно увидеть на фото и видео – лежат в кулёчке на полочке. Что-то не срослось – прислали немного не те, к тому же БУ (паяные). Попробовал просто туго вставить жилы в разъём (видно на фото)  – всё работает, контакт прекрасный, не смотря на погодные условия.



Немного о АКБ

Была изначально установлена батарея 5 Ач.

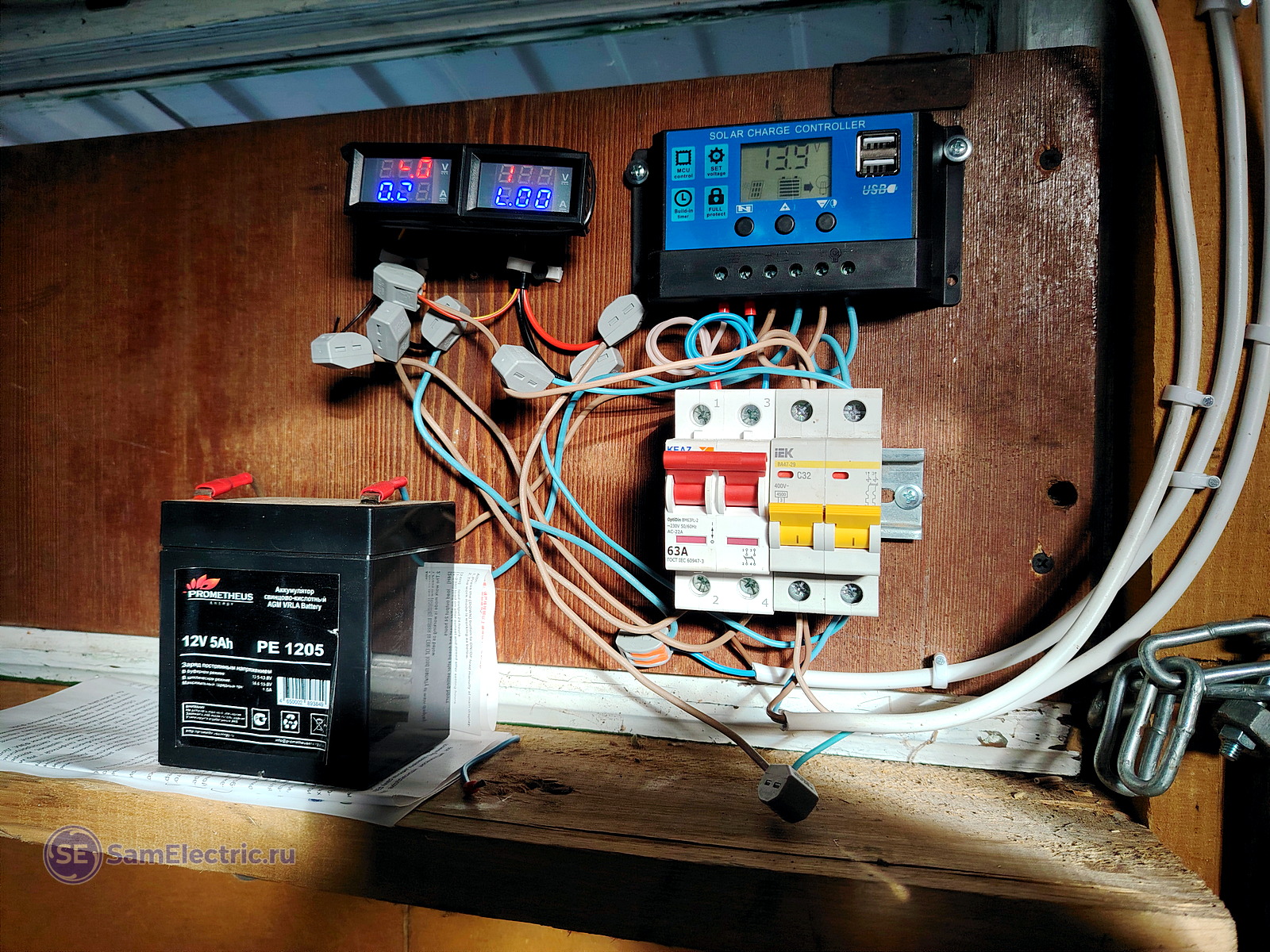

Система заряда аккумулятора от солнечной батареи на контроллере

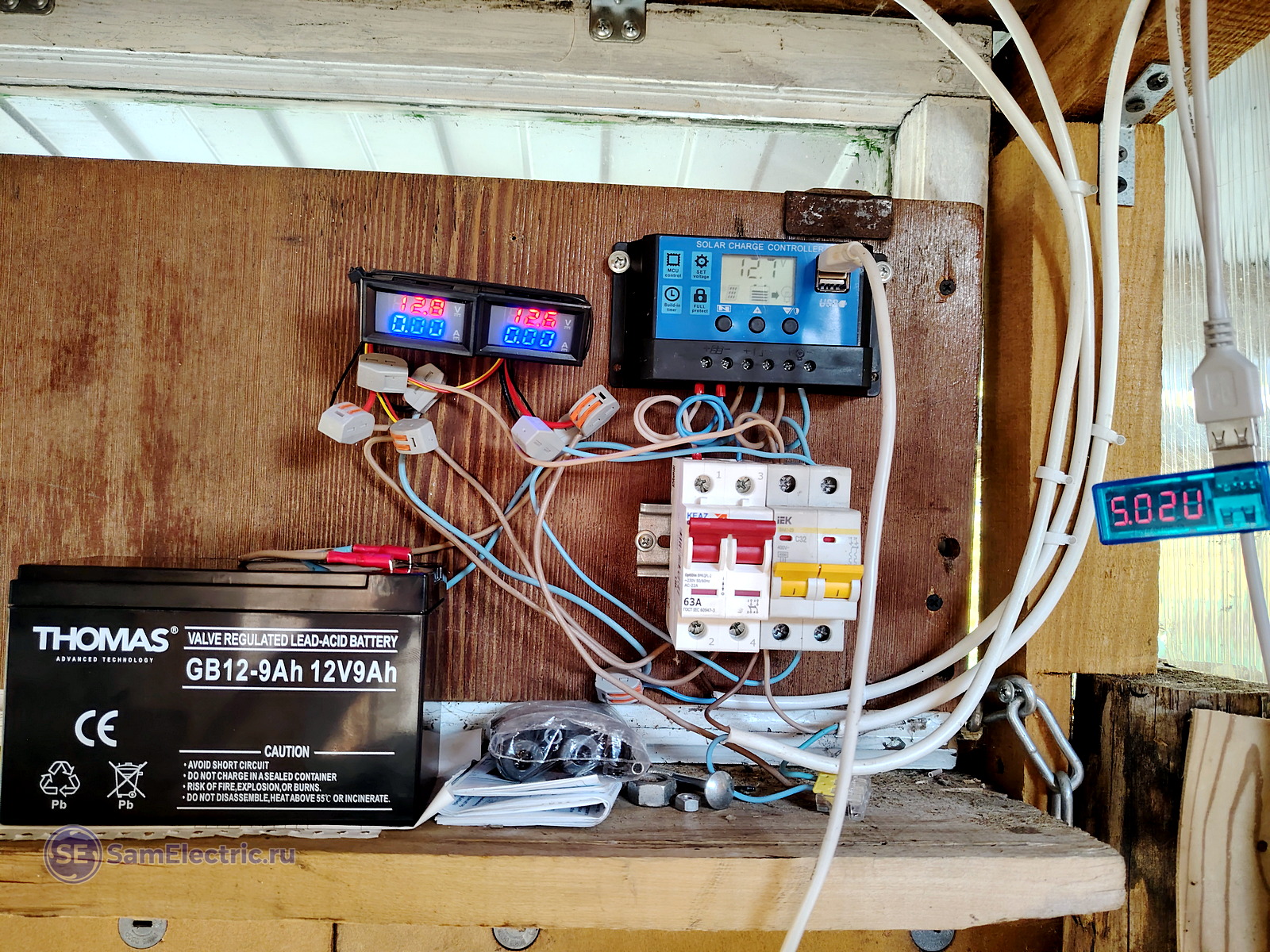

Поменял на 9 Ач:

Замена АКБ 5Ач на 9 Ач

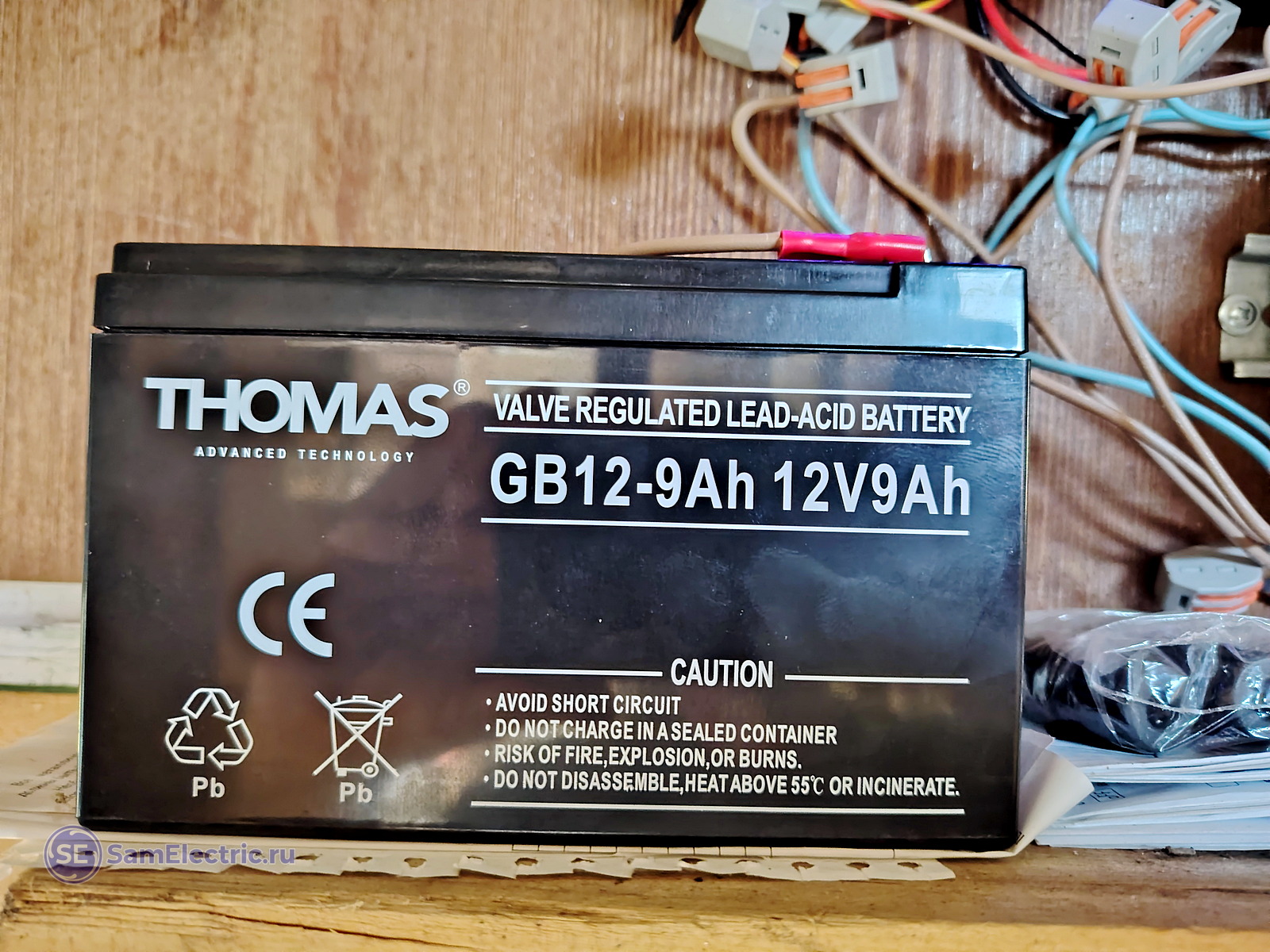

АКБ 9Ач. Куплен на ВБ за 1200 руб. в августе 2025

Почему и как я поменял АКБ – говорю в видео.

На этом, пожалуй, всё, лишь две маленькие ремарки.

1. Я не показываю, и тем более, не учу, как надо делать. Я лишь показываю – как сделал я. Это минимальный конструктор, который меня пока устраивает. В будущем, возможно, соберу всё в металлическом корпусе, а PWM контроллер поменяю на MPPT (он стоит на порядок больше).

2. Этот проект начался у меня до того, как я решил провести линию питания к сараю. Поэтому сейчас на дальнем конце участка у меня есть розетки, которые запитаны воздушной линией от дома, и освещение, которое запитано от солнца.

Есть вопросы и пожелания – как всегда, жду в комментариях!

Всем яркого солнца и чистого неба над головой!
