В статье рассмотрены виды ИБП, принципы работы ИБП, а также приведены реальные осциллограммы напряжений на выходе.
Для начала – немного общей терминологии. Источники бесперебойного питания (сокращенно – ИБП) у нас так же называют UPS, от английского сокращения Uninterruptable Power Supply (беспрерывный источник питания). Поэтому говорят и УПС (UPS) и ИБП, кому как удобнее. Я в статье буду называть и так, и эдак.
Содержание статьи:
Зачем нужен UPS (ИБП)
Принцип работы ИБП раскрывается в названии – это такой источник, на выходе которого напряжение есть всегда. Но мы здесь собрались технари-реалисты, и понимаем, что ничего вечного нет, поэтому ниже разберемся в принципе действия.
ИБП в основном используются там, где пропадание электропитания может вызвать негативные последствия. Например, питание компьютеров и серверов, питание устройств связи и распределения сигналов (роутеры), питание устройств, автоматическая перезагрузка (перезапуск) которых без участия человека невозможна.
Вот пример, как мой читатель доработал ИБП для стратегически важной системы (2 сервера, и т.д.). Кроме того, усовершенствовал схему, и добавил возможность использования обычного автомобильного аккумулятора.
Для бытовых вещей это прежде всего компьютеры и системы отопления.
Следует понимать, что ИБП выбираются на время работы нагрузки 10-15 мин, редко до получаса. Предполагается, что за это время питание появится, либо человек (оператор) предпримет необходимые действия (сохранит данные, позвонит в энергослужбу предприятия, завершит технологический процесс).
ИБП нельзя рассматривать в качестве резервного источника питания. Он является лишь аварийным источником, и в лучшем случае используется очень редко, в общей сложности не более 10 минут в год (несколько раз, на время не более минуты). Если это время больше, то следует задуматься о повышении качества электропитания.
Резервным источником питания можно считать такие источники, которые полностью могут заменить основное питание на длительное время, от нескольких часов до нескольких суток. Это может быть другая линия (см.статью про автоматический ввод резерва), генератор, солнечная батарея, ветряной генератор. Теоретически, для этих целей может служить и ИБП, но для этого нужны аккумуляторы огромной ёмкости, что значительно повлияет на цену такой системы.Виды источников бесперебойного питания
Виды (типы) ИБП имеют множество названий, но их всё равно ровно три. Разберёмся.
Итак, три основных вида ИБП:
Back UPS
Другие равнозначные названия – Off-line UPS, Standby UPS, ИБП резервного типа. Самые распространенные УПС, используются для большинства видов бытовой и компьютерной техники.
Back просто переключает нагрузку на питание от батарей при выходе входного напряжения за пределы. Нижний предел у разных моделей – около 180В, верхний – около 250В. Переходы на батарею и обратно – с гистерезисом. То есть, например, при понижении переход на батарею состоится при 180 В и менее, а обратно – при 185 и более. Тот же принцип действует у всех типов ИБП.
Чем-то напоминает работу реле напряжения, которое отключает нагрузку, а Back UPS не отключает, а переключает на аккумулятор, что позволяет ей некоторое время поработать.
Smart UPS
Другие названия – Line-Interactive, ИБП интерактивного типа. Недалеко ушли по принципу действия от Back.
Smart UPS действуют умнее, как следует из названия. Они ещё дополнительно переключают внутренний автотрансформатор, в некотором смысле стабилизируя входное напряжение. И только в крайнем случае переходят на батарею.
Таким образом, норма напряжения на выходе поддерживается при бОльших отклонениях на входе (150…300В). Автотрансформатор имеет несколько ступеней переключения, поэтому Умный УПС до последнего переключает выводы автотрансформатора, включая аккумулятор лишь в последний момент. Это позволяет экономить батарею, включая её в работу лишь при полном пропадании питания.
Данное устройство напоминает релейный стабилизатор напряжения со ступенчатым переключением обмоток автотрансформатора. С той лишь разницей, что при выходе за рабочие пределы стабилизатор будет бессилен, а наша “умница” введёт в работу аккумулятор, и питание не пропадёт.
Online UPS
Другие названия – онлайн, источник бесперебойного питания с двойным преобразованием, инверторный. Совершенно другой принцип действия, для любителей чистого синуса. Энергия со входа преобразуется в постоянное напряжение, и поступает на инвертор, генерирующий чистый синус. И одновременно – поддерживает аккумулятор в 100% готовности. При необходимости инвертор продолжает работать так же, только питание на него поступает с аккумулятора.
Используется для аварийного питания техники, чувствительной к форме выходного напряжения – например, газовые котлы, сервера, профессиональная аудио-видео аппаратура и другое стратегически важное оборудование.
Минусов онлайн ИБП два – цена и КПД. КПД низкий, т.к. такой ИБП включен в работу постоянно, что следует из названия. В отличии от двух других типов.
Существуют разновидности онлайн УПС, в которых используется так называемый “сквозной ноль”, для правильной работы газовых электрокотлов. Это связано с тем, что такие котлы чувствительны к наличию реального нуля, для правильного розжига.
Исследование ИБП с помощью осциллографа
А теперь – самое интересное.
Напряжение на выходе Back UPS

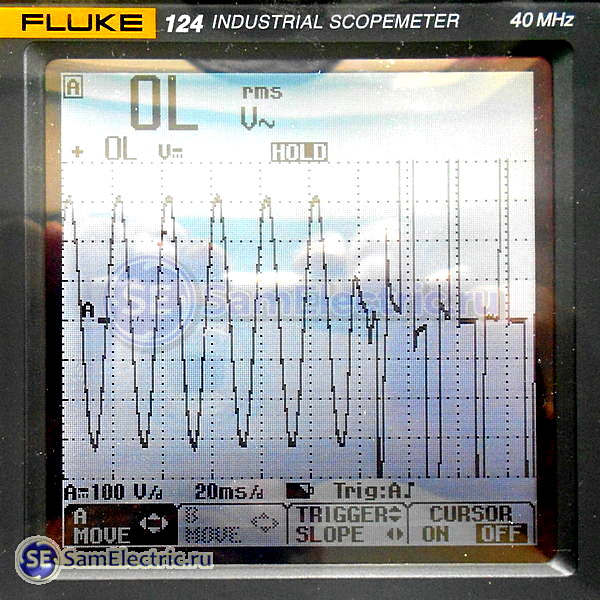

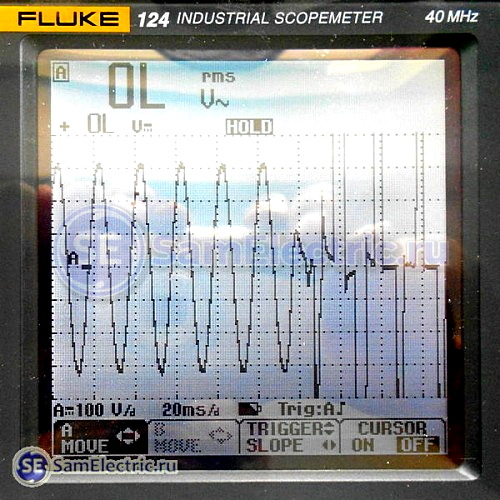

Я провёл исследование с использованием осциллографа Fluke 124. Осциллограммы (форма импульсов и колебаний на выходе ups) привожу и комментирую ниже.

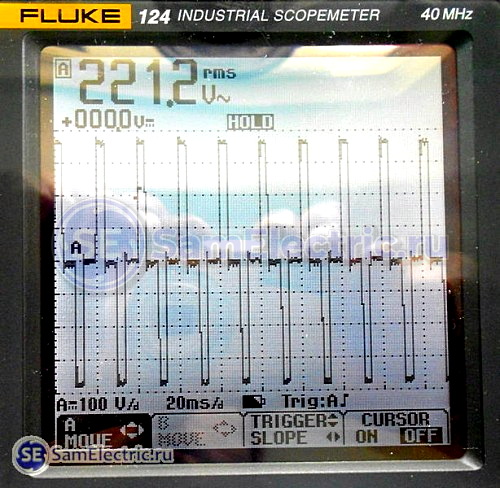

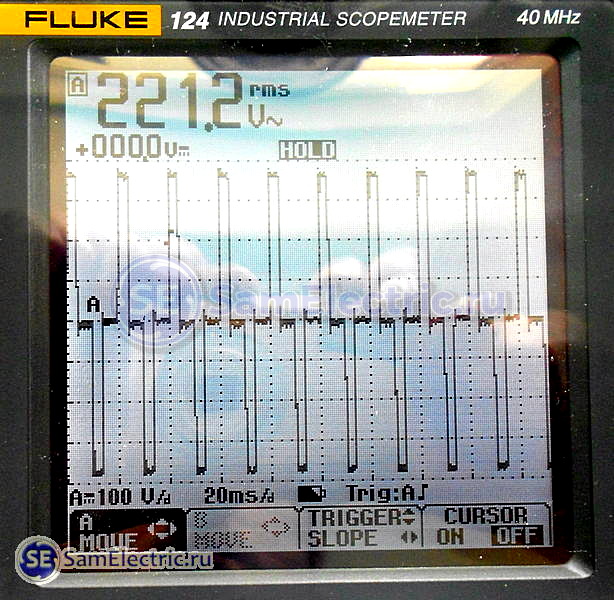

Что видно по этой временной диаграмме? Период 20мс, частота 50Гц, амплитуда 315В. Стоит отметить, что фаза синуса и генерируемых импульсов совпадает, что хорошо. При пропадании сетевого напряжения ИБП мешкается 5-7 мс, и затем идут импульсы, которые называются “квази-синус”. Вот они:
Осциллограф померял RMS напряжение (среднеквадратическое), оно соответствует норме. Однако, когда я измерил это же напряжение мультиметром, я получил значение 155 В. Почему на выходе UPS низкое напряжение?
Дело в том, что мультиметр меряет только первую гармонику с частотой 50Гц. Для синуса всё гладко. Но если измерять напряжение таких вот импульсов, надо мерять именно RMS, среднеквадратическое, иначе не будут учтены следующие гармоники – 100, 150, 200 Гц. А они составляют значительную часть энергии, до 30%. Эту особенность знают производители UPS, и чтобы не заморачиваться (и не повышать цену на свои изделия), выдают на наши приборы такие импульсы с амплитудой около 370В.
Подробнее об измерении среднеквадратического несинусоидального напряжения – на видео:

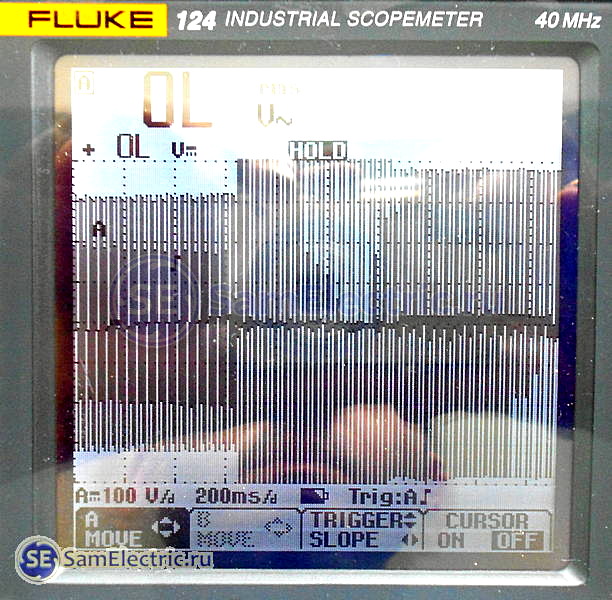

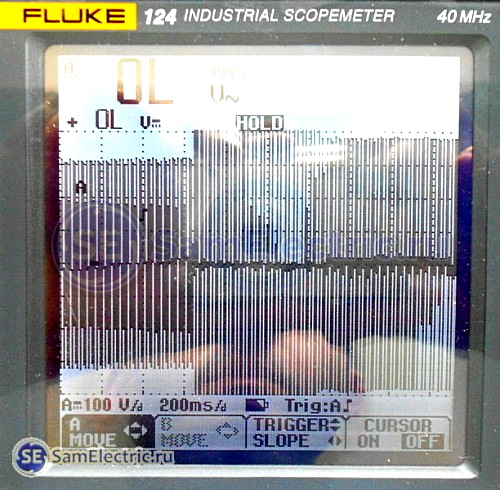

Вот укрупненный график, где видно, что напряжение после переключения сначала повышается на пол секунды до 400В, а потом стабилизируется:

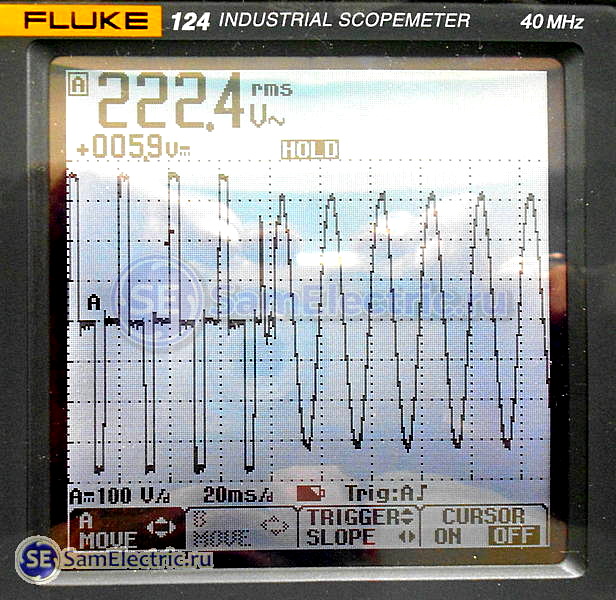

А вот как меняется форма напряжения на выходе Back-UPS в момент перехода с батарейного на сетевое питание:
Тоже фаза не меняется, всё замечательно. Подключал на выход ИБП пускатель 2-й величины, переключал туда-сюда режимы питания – пускатель втянут надежно, никаких проблем.

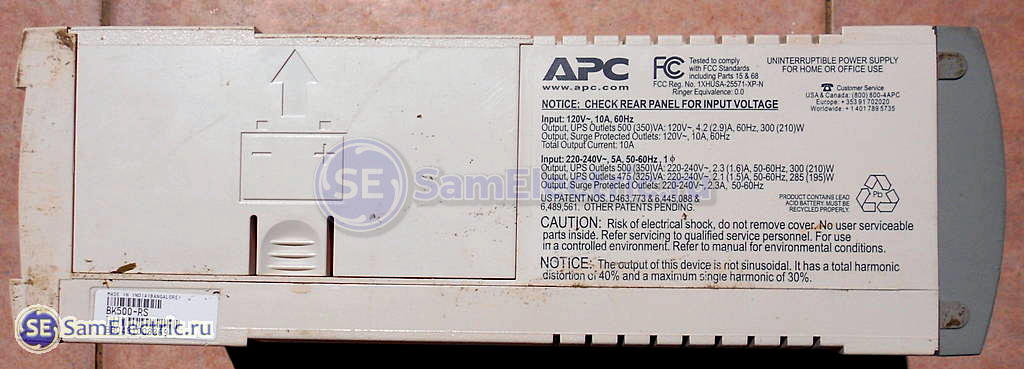

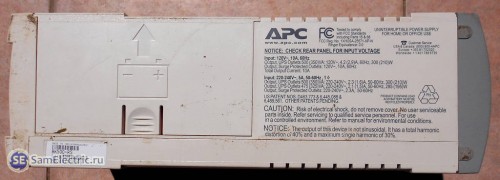

В качестве испытуемого был ИБП APC Back-500-RS, параметры на фото ниже:
Напряжение на выходе Smart UPS

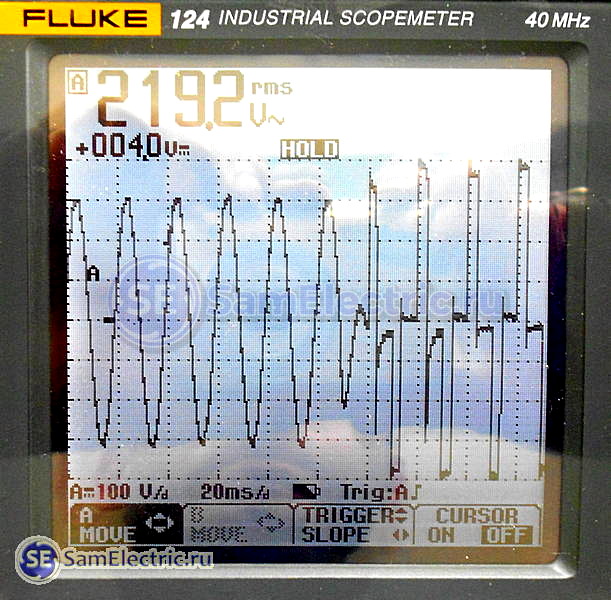

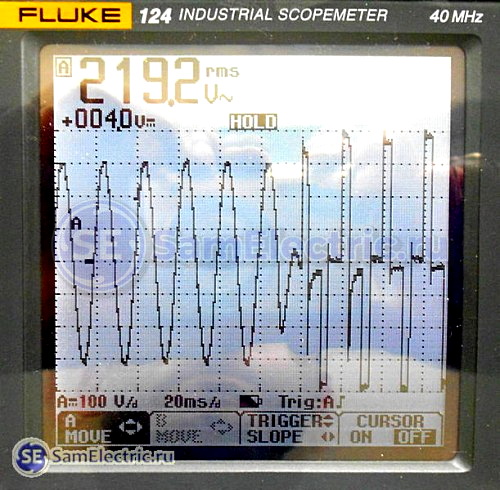

Теперь приведу для полноты картины осциллограммы напряжений на выходе Smart UPS. Испытаниям подвергался UPS Ippon Smart Power Pro 1000.
Время переключения также для всей современной аппаратуры несущественно – менее 7 мс.
Плавного изменения напряжения на входе я не делал, поскольку не было такой цели. Полагаю, что в данном случае Умный ИБП ведёт себя точно так же, как и релейный стабилизатор напряжения.
Данные исследования проведены в рамках проекта по включению ИБП в цепь управления промышленного холодильника.
Скачать
Информация по теме – статья про конструкцию и ремонт Источников Бесперебойного питания:
• APC_Smart-UPS_450-1500_Back-UPS_250-600 / Устройство и ремонт ИБП. Пособие по ремонту. Схемы и их обзор., pdf, 1.93 MB, скачан: 3615 раз./Схемы и ремонт также здесь – http://electro-tech.narod.ru/schematics/power.htm
Я тоже за ИБП, заходите в гости salim-rai.ru
Любой ИБП, даже самый простой, имеет в своем составе зарядное устройство для аккумулятора. Чем умнее ИБП, тем хитрее это устройство. В SMART-ах аккумулятор может заряжаться по разным алгоритмам в зависимости от ситуации.
Во многих моделях есть “зеленый” режим: если нагрузка отсутствует (или невелика) ИБП автоматически отключается. Причем при включении можно выбрать – обычный будет режим или “зеленый”.
Для ИБП (наверное, для абсолютного большинства) есть специализированное ПО, с помощью которого можно отслеживать выходное напряжение в реальном времени, менять пороги перехода на батарейное питание и т.п.
Доброго времени суток. Приходилось разбирать много ИБП, в том числе и промышленные, у каждой аккумуляторной батареи есть нижний порог напряжения, ниже которого его нельзя разряжать, так вот мне еще не встречалось ни одного ups где при разряде батарея отключалась во время. Везде разряд происходит глубже чем нужно, как следствие батарея, или группы батарей, умирают…и это самая распространенная поломка
Точно согласен с Вами, Сергей. Обычно нижний порог срабатывания производитель выставляет на полную нагрузку ИБП. Соответственно АКБ “проседает” по напряжению больше под такой нагрузкой, чем под нагрузкой 50%. Как только нагрузка пропадает, напряжение на АКБ скачком поднимается. Если нагрузка на АКБ от ИБП 10-20 % от расчётной, соответственно напряжение “проседает” меньше но на АКБ получается нагрузка долговременней. И соответственно АКБ находится в глубоком разряде дольше. Вот так и “убивается” АКБ.
Можно ли использовать вместо щелочных АКБ наборки из литионных аккумуляторов 1865?
Можно ли подключить для проверки работоспособности ИБП в место АКБ сторонний источник 12 вольт (сетевой адаптер)?
Думаю, что
нет,
нет.
Перейдите по ссылке Использование автомобильных АКБ в ИБП, там спросите, подскажут.
Здравствуйте Александр. Я студент 4 курса очной формы обучения, факультет электроснабжение и электроэнергетика. Сейчас готовлюсь к конференции по теме “Промышленные ИБП с IQ-технологией”.
Не могли бы вы посоветовать какую-либо литературу, связанную с данной тематикой? Можно и на английском языке.
Интересуют следующие вопросы: подробное описание принципов действия всех возможных ИБП, в том числе описание электрофизических процессов, в них происходящих, методы расчётов и выбора ИБП для различных типов оборудования (в том числе, связанного с нефтехимической промышленностью).
Александр, возможно я что-то недопонял и виды Back, Smart, Online не имеют отношения к модели ИБП, но у меня такие:
GCM POWERCOM WOW-500U – имеет три светодиодных индикатора, автотрасформатора нет (т.е. сразу переходит на батарею), слово BACK не упоминается.
IPPON Back Power Pro 600 – имеет три светодиодных индикатора (или один, выполняющий их функции), есть автотрансформатор, слово BACK в названии. Pro имеют COM или USB для связи и мониторинга на ПК.
Smart не имею, но посмотрев описания BACK и SMART одного производителя (оба имеют автотрансформатор), можно сделать такие выводы: отличие только в чистом синусе, в индикации, интерфейсе связи с ПК (или удаленному доступу), в более “умных” настройках и мониторинге. Кстати, в описании SMART написано, что авторегулировка напряжения предусмотрена не для всех моделей! Так что и ONLINE может быть SMARTом, если у него наворочены мозги.
Вот ссылки:
https://www.apc.com/shop/ru/ru/products/-APC-Back-UPS-500-IEC/P-BX500CI
https://www.apc.com/shop/ru/ru/products/APC-Smart-UPS-750-230-/P-SMT750I
Онлайн от Смарта отличается в основном тем, что у него постоянно работает генератор “чистого” синуса (двойное преобразование), переключение происходит только в выборе источника энергии (сеть или аккумулятор).
С названиями действительно путаница, видимо это маркетинговый ход, но нужно ориентироваться на принцип действия.
Тут рассматриваю и жарко спорю в комментариях на эту тему: https://zen.yandex.ru/media/samelectric/online-i-offline-ibp-kak-lukaviat-proizvoditeli-5f626bbcc29e2d39ef035a2f
