Сегодня к рамках Конкурса статей публикую статью нашего постоянного автора Алексея Сидоркина из Екатеринбурга, также известного своей активностью в комментариях под ником Alex S. Как обычно, автор рассказывает о простом и полезном устройстве, собранном из доступных деталей. На этот раз речь в статье идёт речь о простом сигнализаторе, который подает звуковой сигнал при достижении определенного уровня воды.
Сигнализатор, который автор называет “пищалка”, может сигнализировать (срабатывать) при уменьшении сопротивления между электродами по любым причинам – появление жидкости, повышение влажности, и т.д.
Впрочем, слово Автору. А я, пользуясь служебным положением, буду иногда вставлять свои комментарии:
Содержание статьи:
Пищалка для сигнализации уровня фильтрованной воды
Написать эту статью меня побудило несколько факторов.
Хоть я человек уже и пожилой, но питьевой водой пользуюсь. В городе воду «из-под крана» пить не рекомендуется. Когда на кухне сын делал ремонт с заменой кухонной мебели, был установлен фильтр со сменными модулями (ресурс 8000 л), марку указывать не стану, чтоб не было рекламы, но внешний вид дам.

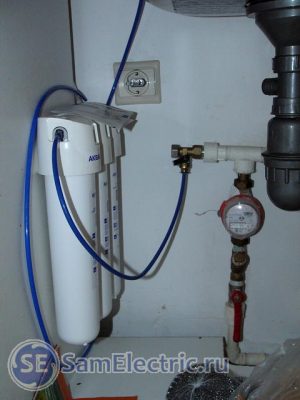

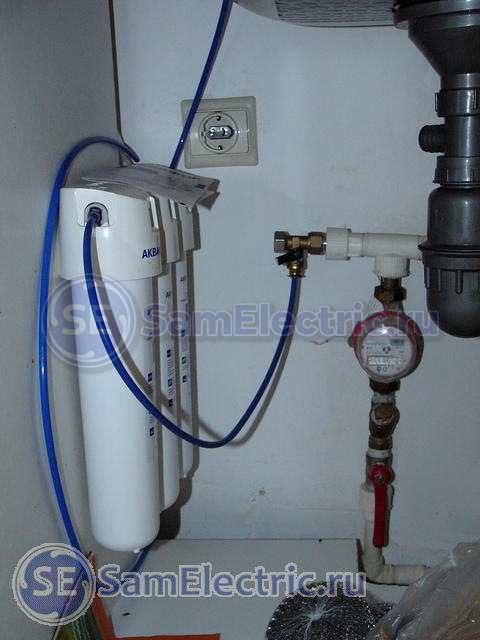

Система фильтрации. Вид снизу.
Подписывайтесь! Там тоже интересно!

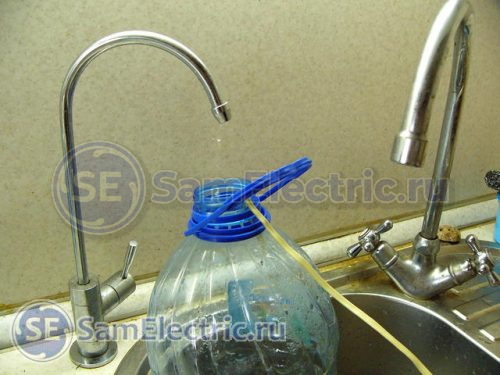

Система фильтрации. Вид сверху.
Вода капает в 5-литровую бутыль. Хотя в паспорте на фильтр указана рекомендуемая скорость фильтрации 2,5 л/мин, я умышленно дозирую каплями из двух соображений.
- Полнота/степень Ф пропорциональна времени контакта протекаемой воды с поверхностью сорбента.
- При этом расход воды ниже порога чувствительности водосчетчика (см. «Вид снизу») и я получаю чистую воду даром (я всё делаю законно, а все претензии к заводу-изготовителю водосчетчика)!
Да, по капелькам процесс не быстрый. А кто торопит пенсионера? Сиди, смотри телевизор или решай кроссворды!
Как и все пожилые люди, я страдаю ежеминутной/мгновенной забывчивостью (этому есть даже своё научное название) – поставил фильтр, ушел смотреть телевизор и забыл, уснул. Время идет, а бутыль наполнилась и переливает через край!
Было не раз! Вот, и решил установить на фильтр сигнализатор верхнего уровня воды. Бывают готовые сигнализаторы, например, для мокрых пеленок младенца, походил по магазинам, не нашел.
Электрическая схема сигнализатора уровня
Куда деваться? Сам сделал самый простой (у нас же «СамЭлектрик»!). Два контакта в виде оголенных концов телефонного провода (видно на фото «Вид сверху» и красный провод на фото «Пищалка и адаптер»), идущего к электронной пищалке.
Со схемой сигнализатора тоже заморачиваться не стал – взял самое простое: звуковой генератор – два транзистора, три резистора, конденсатор и светодиод (индикатор включения/вольтажа) плюс звукоизлучатель – пьезоэлемент (зеленые проводки на фото «Монтаж»).

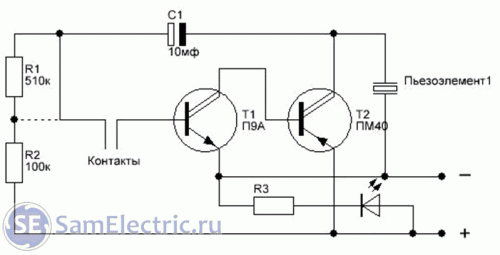

Схема сигнализатора уровня воды системы фильтрации
Резисторы R1, R2 образуют делитель напряжения, с помощью которого можно регулировать чувствительность схемы. Когда положительное напряжение на базе транзистора Т1 достигает нужного уровня, он открывается и открывает транзистор Т2. Нагрузкой транзистора Т2 является пьезоэлемент, при подаче напряжения на который он издает звуковой сигнал. Вместо пьезоэлемента может быть другая нагрузка, например, реле. А контакты реле могут включать что угодно – например, любая нагрузка на 220В. Так сделано, например, в реле освещенности.
Обновление! На самом деле, я заблуждаюсь! Дочитайте статью до конца!
Пищалку я смонтировал в корпусе телефонной розетки (что под рукой оказалось). Питание от адаптера =2,5 вольта (добавлю, я «усовершенствовал» адаптер, вмонтировав в корпус маленький выключатель, видный на фото «Пищалка и адаптер», чтоб каждый раз из сети 220в не выдергивать и вставлять, впрочем, до этого мог догадаться и создатель адаптера.).
Пищалка располагается в 2..3 метрах от меня и я ее хорошо слышу, да, ее слышно по всей квартире!

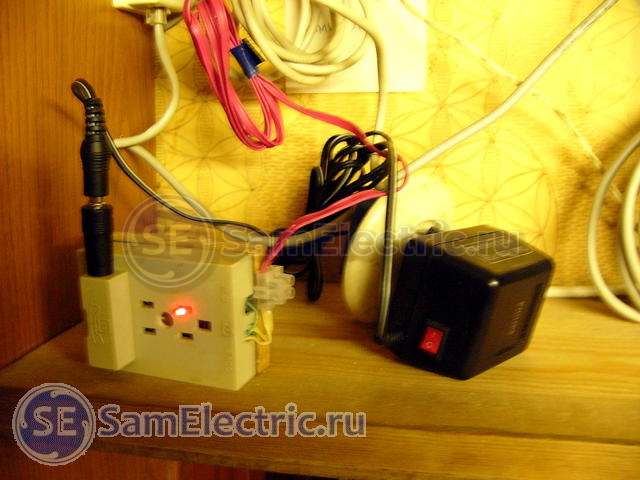

Пищалка и адаптер питания

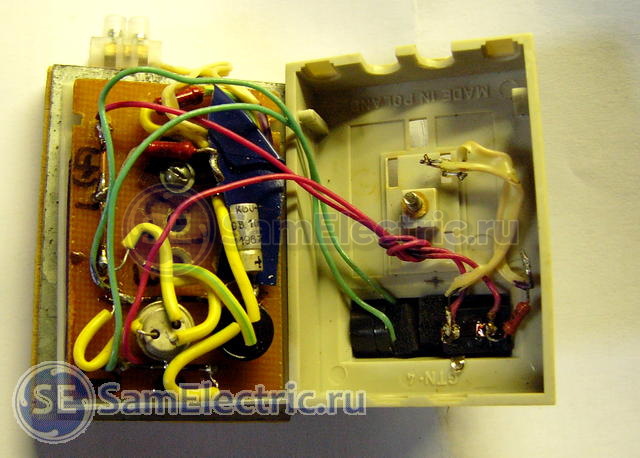

Монтаж сигнализатора
У пищалки звук, конечно, визгливый и неприятный уху, но для сигнализатора это и лучше!
Теперь, имея пищалку, я не знаю забот с фильтром уже с января 2017! Согласитесь, для пенсионера Время дорого. Да и для всех, бренных, тоже.
Список источников приводить не стану. У кого вопросы – через блогера/ведущего сайта Александра или в обсуждениях.
PS. По 5-литровым бутылям веду учет фильтрации на наработку ресурса 8000 л. В один сеанс обычно заправляю 2-3 емкости. Протокол/запись имеется. Мой, девиз Simplicity – по-русски вообще проще некуда.

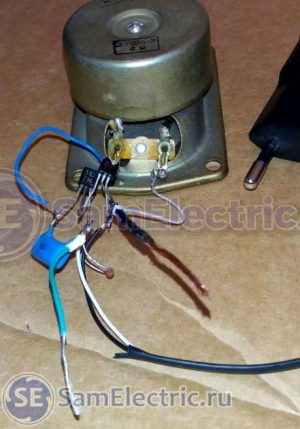

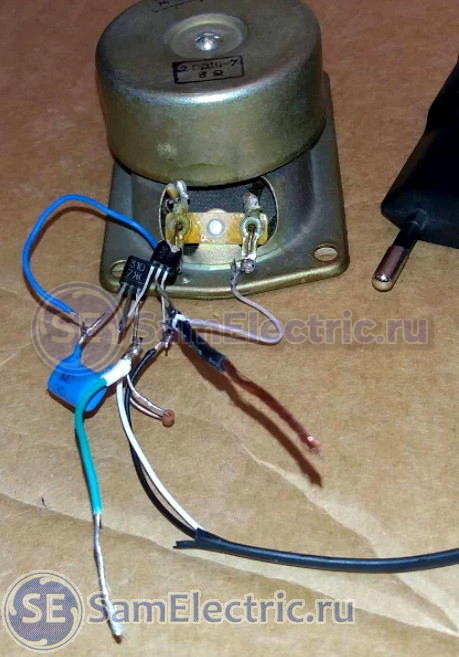

Вариант схемы, собранной читателем.
(обновление от 4 окт. 2017)
Другой читатель, тёзка Автора статьи, решил повторить приведенную схему на более новых деталях. Также схема была немного изменена, уточнены некоторые номиналы.
Схема сигнализатора. Рабочий вариант
Описание в нескольких комментариях, см. по ссылке.
Голосование
Проголосовать за статью, если она понравилась, можно здесь. Там же рассказано, как можно получить деньги, участвуя в Конкурсе репостов!
(4 оценок, среднее: 2,75 из 5)
Загрузка...
Пока своего сайта нет. Да, и не думаю, в НЕТЕ и без меня хватает.
Александр, спасибо за коммент! Вы дополнили и оживили мою статью!
Не правильное дополнение! При достижении напряжения порога срабатывния на базе Т1, Т2 не просто открывается, а начинается автогенерация. У вас мультивибратор, реле вместо пищалки так просто не подключишь! Реле будет пищать а не вкючатся.
Если сравнивать с датчиком освещенности, для того что бы установить релее, которое к примеру сможет управлять водяным клапаном, то и схему можно взять от фотореле, подключив, сенсорные контакты вместо фоторезистора. Питание обязательно переделать с развязкой от сетевого напряжения! Водяной клапан может быть от стиральной машины, получится полная автоматика.
Сделать можно всё, что угодно! на то и сайт! Пишите свои разработки и статьи!
Я делал самое простое из чего было под руками.
Да , это не “высшее творчество” , но работает!
Тут “Самэлектртк”.
Так и пищалка! Какое реле, о чем речь? Читайте статью..
К вашей статье притензий нет. Я имелл ввиду это – “Вместо пьезоэлемента может быть другая нагрузка, например, реле. А контакты реле могут включать что угодно — например, любая нагрузка на 220В. Так сделано, например, в реле освещенности.”
Да, реле будет пищать, это же “пищалка”. А что Вы хотели на периодической смене сигнала/потенциала?
Возможно, диодный мост поможет реле?
Тут добавлю.
Здесь одну из главных ролей имеет конденсатор!
Без его ничего не случится!
Транзисторы указанные в схеме, настолько антикварные, что даже гугл не знает П9.😊 Я в детстве на радиокружке паял схемы на МП42 (pnp)и МП37 (npn). Схемку бы на современных, более доступных компонентах. А так статья понравилась, автору спасибо. Уважаю таких пенсионеров!
Я и сам антикварный. И У меня и триоды под стать.
Нет,я и смогу и с микросхемами и с гаджетами, не в этом дело. Вы хотите работать на других триодах? А у меня других и нет. Я человек из прошлого века!
Чуть и с микросхемами имел дело.Кстати, возможно тезки.
По поводу подключения реле на выход схемы, вместо пьезоэлемента, это я написал)
Всё же думаю, что эта схема – на ключевых элементах, и генератора тут нет. А если и есть, то судя по номиналу конденсатора, частота очень низкая (доли-единицы Гц)
По -моему, при достижении нужного уровня воды второй транзистор просто открывается, и можно хоть светодиод, хоть лампочку, хоть реле туда…
Надеюсь, автор нас рассудит?
Но, схема работает, да, пищит, на то и пищалка!
Подкючайте что хотите, реле, пьезо, что угодно!
Схема приведенноая в статье МУЛЬТВИБРАТОР! Реле подключенное вместо пьезо будет пицать или клацать. Если частота мультвибратора еденицы герц (с номинало конденсатора 10 мкф скорее всего частота будет несколько долей или едениц герц), но ни как не включатся как в схеме датчика освещённости! Как у вас пьезо пищит, с номиналом С1 10 мкф не понятно… К томуже пьезо элемент ведёти себя как конденсатор небольшой ёмкости, несколько нф – Т2 вообще не сможет работать нагруженый на пьезоэлемент. Возможно у вас бузер (например от будильника), в котором уже есть генератор звуковой частоты?
Согласен, с номиналами у меня не всё в порядке.
Да, возможно написал/указал номиналы на схеме не точно. Но пищалка у меня здорово пищит! Могу вскрыть и разобрать по косточкам. Кому будет легче? Вам?
Мне интересно.
Если я не забыл схемотехнику, при срабатывании схемы по порогу уровня воды транзистор Т2 открывается, и всё – постоянное напряжение появляется на нагрузке. До тех пор, пока уровень воды не опустится.
По обратной связи здесь вижу только конденсатор 10 мкФ (номинал виден на фото), но он не для генерации, а для задержки и подобия гистерезиса.
Конечно, автор имеет право.
У меня есть свои разработки и статья – https://www.samelectric.ru/lamp-osveshhenie/svetodiodnyj-svetilnik-na-starom-elektronnom-ballaste.html
Прошу понять меня правильно, я не доколупываюсь, поделка у вас работает, я не ставлю это под сомнение, важно что бы схема была максимально правильно описана для повторения. Раз вы публикуете, значит содержание должно быть достоверным, вдруг кто то наткнётся на картинки в Гугле на схему, прочитает статью, захочет повторить, а у него не выйдет, зачем тогда статья и схема?..так для коллекции статей?.. Можно еще добавить фото звукового излучателя, мне интересно что за пьезо такое у вас пищит :)
Фото звукового излучателя, это интересно, это звук, а не фото!
Я и сам теперь не готов сказать, обычный пьезоэлемент. Купите в любом магазине, в чем проблема?
Алексей, мы тезки, не коим образом не хочу Вас подставить, но схема “пищалка” работает, да, возможно номиналы не соответствуют, простите
Да, повторюсь, возможно номиналы элементов разнятся. Мне разобрать свой монтаж? Ну, если настаиваете и так интересно..
Тут время задающая цепочка С1 +R1 +R2. От нее завичит частота генерации. Но с этими номиналами она действительно будет очень низкой.
Еще вопрос к автору-какой ток протекает в коллекторе Т2? Ведь сопротивление пьезоэлемента бесконечно велико и сильно зависит от частоты?
Конкретно, схема “Метроном”, конечно, частота низкая.
Да, поленился с указанием своих номиналов. Простите старика!
Конкретно еще, конденсатор не 10 мф, а 0,1 мф.
Схема датирована в моих записях от ноября 2016, источник не указан.
Что касается нагрузки (пьезоэлемент), то и звук далеко не синусоидальны, визгливый с обертонами!
Если не поленюсь, запишу wav-файл и дам ссылку.
Еще раз.
Схема с номиналами для примера, заимствована из журнала. Мной взята за основу и реализована в “пищалке” с иными номиналами. И пищит!
Собрал схему. Таких транзисторов естественно не нашёл, использовал КТ3102 вместо П9, КТ3107 вместо МП40. Я подал питание 5 Вольт, так как мои транзисторы кремниевые, а в оригинале германиевые с меньшим пороговым напряжением открывания. Схема заработала.
Вот какие нюансы я выявил: пробовал два разных по виду пьезоэлемента, с обеими звука не получил. С динамиком на 8 Ом вместо пьезоэлемента, при условии что контакты сенсора замкнуты, звук есть, но частота 35 ГЦ при ёмкости С1 – 0.1 мкф, сопротивлении резистора R1 – 510 кОм. Если сенсорные контакты разомкнуть и притрагиваться пальцем, имитируя наличие воды, в динамике появляется писк, значит в частотно задающую цепочку С1+R1+R2 добавляется сопротивление воды + наводки от электросети. Одним словом схема сложная для повторения, слишком редкие детали и много нюансов возникает при замене их на более доступные. Хоть схема и простая, но наверно проще собрать другую, на доступных элементах, хотя при подборе номиналов можно добиться стабильной работы. Вполне может быть, что номиналы у вас указаны правильно, при таких нюансах может быть что с конденсатором С1 – 10 мкф будет генерация звуковой частоты.
Всё-же хочется увидеть фото вашего пьезоэлемента, оба мои не запищали и даже не затрещали, видимо моим нужна большая амплитуда сигнала
Хорошо, я уточню Ваши сомнения.
Вскрыл пищалку и уточнил реальные номиналы:
R1=100k, R2=24k, R3=200om,C1=10mf.
Хотя на адаптере указано 2,5v =1200ma, реально замеренное напряжение оказалось =4,9 в.
Общее сопротивление контактной цепи (красные провода на фото “Пищалка и адаптер”) при замыкании контактов на воду довольно большое и составляет 600 к.
Доп. ссылки
1.”Монтаж с выносом пьезоэлемента”
https://yadi.sk/d/VGV4_I0H3NWWkP
2.Реальный звук пищалки
https://yadi.sk/d/Pcr_PyFv3NWWi8
Немного решил помочь с подбором более доступных аналогов транзисторов.
П9 заменил на КТ3102, МП40 на КТ3107, конденсатор С1 10 НФ, резистор R1 510 кОм, R2 и индикаторный светодиод не ставил. Пьезоэлемент заменил на динамик 8 Ом.
Напряжение питания 5 вольт(зарядка от старого мобильного, при питании 3 вольт схема тоже работает.
Частота генерации составила около 600 Гц, ток потребления при питании 5 вольт в режиме покоя 0.1 микроампер, в рабочем режиме 10 миллиампер, этот показатель особо порадовал – смело можно использовать батарейное питание или аккумулятор от того же старого мобильного даже без выключателя!
Отлично!
Значит, мой комментарий в статье неправильный…
Снимаю шляпу в знак уважения)))
Фото сборки опубликовал в конце статьи.
Да, ваше решение вполне объяснимо.
Тут важны не столько элементы схемы, сколько сама идея сигнализатора наполнения бутыли фильтруемой водой. Но, все равно, человек, услышав сигнал, должен среагировать и подойти к крану/бутыли.
У меня возникала мысль просто закрывать рычаг крана (видный на Система фильтрации. Вид сверху.) чисто гидравлико-механическим способом вообще без участия человека.
Начал разработку, но кончилось тем, что для приведения моей системы в действие нужен поплавок в бутыли с выталкивающей силой более 1 кг.
Я посчитал это не реальным и перешел к “электронному” варианту (см. статью).
Ваша идея отличная! Простая и эффективная! Уважаю! У меня есть сосед, тоже пенсионер, то же паяет дома поделки, чинит что то для себя, я делюсь с ним опытом, мне это нравится. Мне понравилась ваша схема мизерным током потребления и простотой. Вы же пользуетесь своей поделкой, значит у вас всё работает как надо, я просто подобрал более современные и доступные детали.
Встретил в сети рыболовный самодельный поплавок для ночной рыбалки, в которой по такой-же схеме собрана мигалка на светодиоде. Сама идея заключается в том что бы светодиод не постоянно горел, а мигал и расходовал экономнее батарейку, которая из-за миниатюризации и требований по весу должна быть маленькая, а с режимом “мигалки” заряда маленькой батарейки хватит на много дольше.
Когда реализуете, обязательно опубликуйтесь, будет интересно!
По поводу того, “что бы светодиод не постоянно горел, а мигал и расходовал экономнее батарейку”.
Тут вопрос. Что бы светодиод мигал, нужна схема, потребляющая энергию. Что экономнее, схема или просто светодиод?
И еще, так ли уж часто я фильтрую воду: с января по сей день фильтровал 22 раза или 2,4 раза в в месяц. Особой экономии в пищалке я не вижу.
Извините, я не совсем корректно Вас понял. Мой последний абзац следует читать:
“На светодиоде особой экономии я не вижу”.
Поясню: я только привёл пример применения такой схемы мультивибратора (мигалка). Копировать чужую идею с рыболовным поплавком и писать свою статью на чужой идее не буду. Ваша схема мне нравиться, я описал чем – именно простотой и малым током потребления, особенно в дежурном режиме. Конечно, экономичность для вашего звукового сигнализатора уровня воды не главный параметр, а вот к примеру если это будет сигнализатор протечки воды, скажем в ванной, да еще и работающей от батареек, то в таком применении вашей схемы экономичность будет очень кстати!
Про режимы для экономии заряда батареи, могу привести ещё один пример – это датчик пожарной сигнализации, в котором использован этот принцип, батарейка в таком датчике живёт 2-3 года! Схема датчика конечно другая и на много сложнее вашей схемы, но в ней именно такой “мигающий” принцип работы.
Алексей,
специально замерил ток в режиме ожидания (на входе потребления ~220 В – источник питания ИП, адаптер) и получилось около 18 мА переменки в режиме ожидания.
В режиме сигнал/пищалка примерно то же, много ли пьезоэлементу надо?
Здесь больше не экономия эл.энергии, а чтоб пенсионера взбодрить и напищать!
Более подробно – есть статистика потребления фильтрованной воды. Интересно – спрашивайте.
Да есть мигающие светодиоды, на которые нужно просто подать постоянное напряжение.
Про такие я пишу в статье про светодиоды в люстре с пультом.
Да, мечты становятся реальностью!
Старики не всегда успевают и пребывают в неведении.
Спасибо, СамЭлектрику за поддержку!
Да, я понял Вашу идею на рыбалке, в отсутствие домашней розетки экономия батарейки – дело святое.
Но, моя схема от сети. Согласен, непонятно, что я экономлю – деньги, воду, эл.энергию?
И то, и другое, и третье! Главное – работает.
А, точнее, я просто ценю общение на этом сайте с вами, друзьями.
Думаете, зачем я во все конкурсы публикую свои допотопные статьи? Затем, чтоб Вас, молодых, раззадорить и назло мне, старику, послать свою удивительную и в то же время нужную, злободневную и полезную многим статью!
Феерии и Гала, думаю, не здесь.
Желаю успеха!
PS. Больше в конкурсантах быть не хочу.
Хотя, кто отменил батарейку?
Чуть не в тему (да и с годовым отрывом наткнулся на статью и прочёл все комменты).
Alex S, Вам респект!
Не надо искать П9 в забугорном Гугле, отечественный Яндекс запросто найдёт. Вот где надо поучиться в изготовлении компонентов: Транзисторы прошлотысячелетнии не разгерметизировались, К50-6 не усох (не в пример нынешним с насечками на торце от взрыва). И резисторы МЛТ живучие. Некоторое время тому, разбирая радиолюбительский хлам, выбросил транзистор П7 (он в стеклянном! корпусе). По подобной схеме собирал пищалку для ключа Морзе в днище его корпуса и сигнализатор намокания пелёнки, причём ребёнок вырос не с кавалеристскими ногами, как от памперсов.
Речь не о том, что “я его слепила из того, что было…”, и не о том, что внутри мигающего LED находится чип 100кГц-генератора с делителем частоты герцовым, не о том, что АлиЭкспресс найдёт чё надо, а как из пособия из картона (не имея кривых рук!) “бесконечность нам сделать понятной”.
И если Alex S в своей юности нагревал смесь металлических опилок с серным порошком для изготовления диода для детекторного радиоприёмника, то комменты о невозможности найти древние детали никчемушние. Ведь главное – принцип (а в “Принципе”, как говорил Л.И. Брежнев, у нас есть ВСЁ!”.
Дмитрий
Яндекс в Украине не работает, так же как Гугл в некоторых странах, например в Китае.
Для меня например слепить из того что было интереснее, чем покупать готовое решение, особый кайф собрать из старья, которое просилось на выброс.
Да, надёжность современной техники снижается, но если задуматься, то всё объяснимо. Кому нужен компьютер или телевизор который работает уже 30 лет, стоит ли переплачивать за его надёжность?.. Вспомните, 30 лет назад, вся техника стоила на много дороже! Вы первый, придя сейчас в магазин будете смотреть цену товара который вам нужен и искать золотую середину цена-качество.
Я сам верил в байку о заговоре производителей лампочек накаливания, про договор о ресурсе 1000 часов. Если разобраться, на самом деле всё всё логично, здесь нет ни какого коварства, этот срок – 1000 часов, баланс между светоотдачей лампочки (КПД в видимом диапазоне) и количестве электроэнергии которая будет затрачена на весь срок службы.
Прогресс – это тоже баланс необходимости и надёжности, не стоит хаять всё подряд, мол раньше…. Сейчас не всё так плохо, нет никакого злого буржуина, который наживается на бедных потребителях, есть эволюция технологий и свободный рынок, где главный это покупатель!
Проблема для человечества – это скорее рост потребления, а не прогресс.
Вчера разбирал японский видик, жена велела выкинуть, обливался слезами, так как он до сих пор работает, если пасики заменить :))) Думаю этот видик старше интернета, Гугл тоже как и с транзистором П9 не находит тех транзисторов что в видике!
Для поделок пригодиться только сетевой шнур, горстка винтиков, пару кондёров и диодный мост из блока питания, ещё оставлю фото датчики, остальное на помойку! А что с ним еще делать?..
Если вспомнить сколько он стоил в своё время, сейчас можно купить на такие деньги несколько единиц современной техники!
Никто не настаивает на П9, никто не настаивает на конкретной схеме (решении).
Просто любой вправе поделиться своим опытом.
Конечно, можно использовать любые транзисторы pnp и npn маломощные, которые есть под рукой. Автор дал в статье главное – суть и направление к действию!
Александр/СамЭлектрик,
У меня в статье был только “уровень”. Теперь вижу и “влажность”. Предлагаю “влажность” обсуждать вне моей скромной статьи.
Алексей 29 декабря. “Яндекс в Украине не работает”. Глянул “Список IT компаний заблокированных в Украине”,- ужас!!! Но ведь есть, к примеру, TOP Browser и иные ЛЕГАЛЬНЫЕ анонимайзеры, подменяющие IP-адрес вашего компа, или сделать это через незапрещённый браузер Опера (если пальцы не веером). Александр/СамЭлектрик не даст соврать, как называлась первоначально страница “Воровство электроэнергии. Предупреждение о последствиях”. Якщо пошукаты, то знайты завжды можлыво. Даже данные древних забугорных транзисторов (кстати,на справочных сайтах радиолюбителей Украины).С компа 30-летней давности типа IBM-PC или ДВК-4 тяжко зайти на вот этот сайт, разве что по двухпроводке от Львова до Таганрога.
Дмитрий-2, это Вы о чём? В статье ничего подобного..
Он про комментарии от 27-29 декабря.
О том, что кто ищет, тот всегда найдёт)
Алексей – Дмитрий,
Оба имейте совесть! Обсуждать вопросы, не имеющие никакого отношения к тематике сайта – это неуважение к СамЭлектрик!
Предлагаю Вам встретиться в другом месте по интересам.
Друзья,
Не следует забывать названия сайта “СамЭлектрик”. Думаю – это главное, важно исправить, отремонтировать или сделать самому из “ничего” то, что требуется именно сию минуту своими руками!
В том и кайф, и мастерство и класс игры – из того, что есть!
Simplicity!
Дмитрий,
Я своё детство и юность больше посвятил улице, школе и чтению.
Теперь могу драться, учиться и любить.
Ещё могу написать статью на СамЭлектрик.
Дмитрий,
Я вполне понимаю Ваш скепсис. Но, тем не менее, с моей стороны (со стороны моих “прошлотысячелетних” деталей) пользовался именно “старым запасом”. Неужели я закажу что-то в НЕТе? Вы меня не поняли, я СамЭлектрик! Я сделаю то, что мне надо самостоятельно, без Китая, в этом и есть класс игры!
Кстати, просто иногда старый запас всякой всячины весьма кстати!
PS. Если Вы делаете что-то с Китаем, то кого уважать, Вас, или Китай? Или вас вместе?
Alex S
Скепсис? Где? Что за обиды? Ни кто не приуменьшал достоинства вашей самоделки! Просто я вставил свои 5 копеек, что можно было в конце статьи указать современные аналоги, для удобства повторения схемы!
По поводу “прошлотысячелетних” деталей могу сказывать, что есть до сих пор выпускаемые, актуальные и очень популярные!
Например: таймер ne555 – аналог времён СССР КР1006ВИ1, TL431, Lm-ки разных мастей – КРенки из СССР, герконы и т.д., винипласт, текстолит, фторопласт, провод МГТФ, которой ценят радиолюбители, я всем этим активно пользуюсь. А диоды Д226, транзисторы МП37 и МП40, П214, П210Ш, которые я активно использовал, когда ходил в прошлом тысячелетии на радиокружок, ещё где то лежат у мння в “запасах”, но скорее как антиквариат, вряд ли я буду на них что то паять.
Александр,
Я уверен, что номиналы тут не причем. Не причем даже
радиокружок. Думаю, дело как раз в Ваших вставленных 5 копеек.
Алексей,
Уж и не знаю что “в конце статьи указать современные аналоги, для удобства повторения схемы”.
А, нужно ли повторять?
Советую просто низкочастотные современные низковольтовые транзисторы. Думаю, работать будут в любом случае, лишь частоту генерации подкорректировать
Alex S
Вы уверены что вкладываете правильный смысл в слова “обсуждение, вопросы и комментарии”? Мне кажеться вы слишком эмоционально реагируете на каждое слово
Слово – (текст)средство общения (одно из средств). Есть звук, цвет, вкус.. да, Вы и лучше всем эти владеете.
Я уж стар с Вами тягаться/комментировать.
Alex S
А что плохого в моих рассуждениях или Дмитрия? Почему нужно встречаться на стороне, что бы обсуждать статью?
Дмитрий – у меня есть современный компьютер и ноутбук с отличными характиристиками, с поиском даташитов тоже проблем нет, мысль которую я хотел донести была в другом.
У меня нет ноутбука с отличными характеристиками, есть старый(но, надежный) ПК с виндом XP.
Я уверен в себе, за мной знание и опыт.
Есть отличный вариант заводской схемы схемы датчика протечки.
Нисколько не сомневаюсь в существовании заводских устройств. Просто я сделал этот сигнализатор из того, что у меня было и поделился этим опытом на блоге “Самэлектрик”, не претендуя ни на оригинальность, ни на “новизну” (скорее, на “старину”).
Реальные номиналы элементов и “производимый эффект” я дал (см. мой коммент от 6 окт. 2017).
Эдуард, прошу дать ссылку на упомянутую Вами заводскую схему – не видя перед глазами и обсуждать нечего…
Схема датчика “H20 Контакт” производителя Альянс видел на форуме радиокот в теме “датчик протечки”.
Ссылка: https://radiokot.ru/forum/viewtopic.php?f=21&t=77235&p=3513324#p3513324
Спасибо, Эдуард. Схема действительно неплохая, но более “широкопрофильная”, чем моя пищалка – к реле можно подключить и сигнализацию, и включение насоса откачки, и т.д. и т.п.
