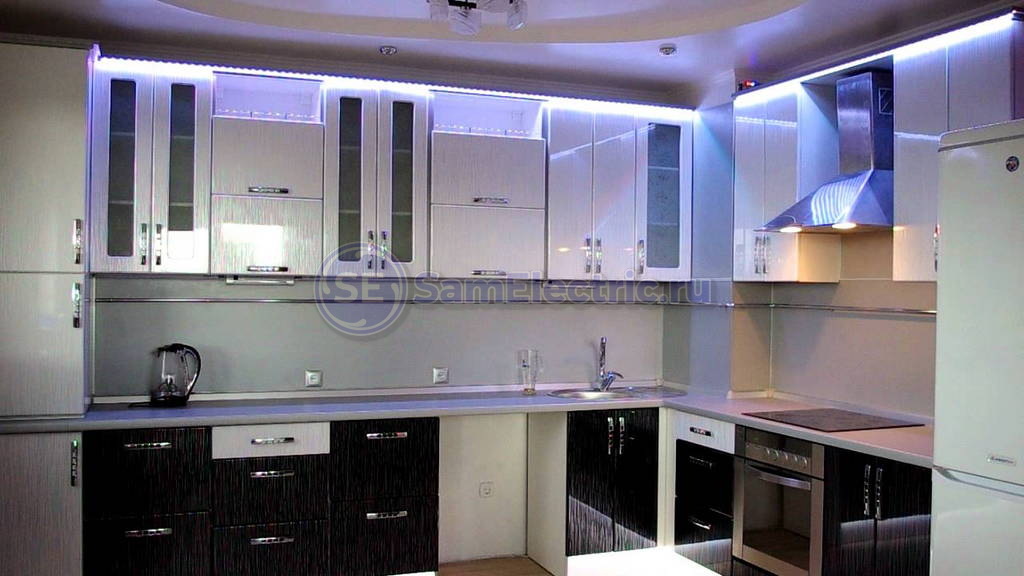

Освещение кухни
Каждый понимает, что основная нагрузка по электрическому току проходит в стенах кухонного помещения. Именно там сосредоточилась мощная бытовая техника. Поэтому продумывая проводку на кухне, стоит учитывать этот факт.
Проверка старой электросети
Перед тем как начать монтаж новой электросети нужно осмотреть старую проводку. Даже при покупке кухни на заказ, стоит учитывать, где будет располагаться освещение и розетки. Профессионалы делят проводку на отдельные линии электропитания:
- Освещение.
- Немощные бытовые приборы.
- Силовые приборы.

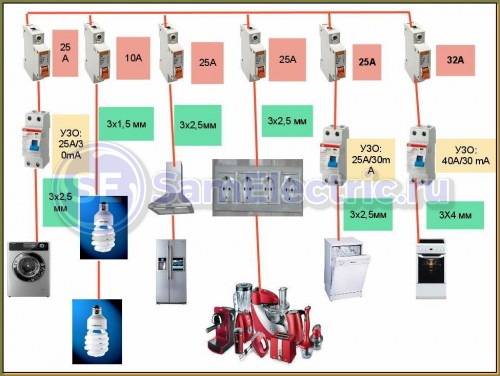

Схема электропроводки кухни
Внимание! Для надежной защиты электропроводки защитные автоматы для кабелей с жилой 2,5 мм2 рекомендуется устанавливать на ток не более 20 А, а лучше – 16 А. Подробнее – здесь.
Для начала внимательно осматриваем имеющуюся проводку. Сразу устанавливаем: однофазная или трехфазная сеть у вас имеется в жилище. Убедитесь, что имеется заземление. В новостройках этот момент учтен. Еще внимание обращается на сечение кабеля.
После предварительной оценки, нужно подсчитать примерную нагрузку всех приборов и лампочек, которые будут работать на кухне.
Основные моменты по установке электропроводки на кухне
Сначала подбирается сечение кабеля, который будет протягиваться от квартирного щитка к распределительной кухонной коробке. Для мощной техники выделяется индивидуальный кабель.

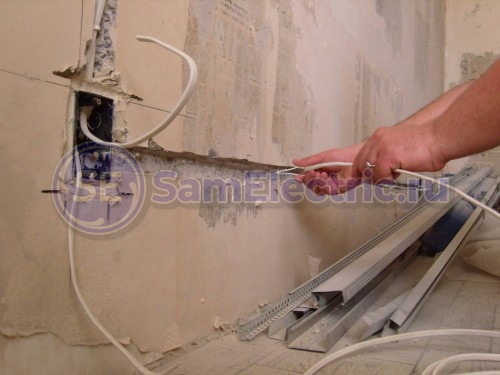

Прокладка кабеля на кухне
Электропроводка на кухне обязательно должна быть скрытой.
Если проводка прокладывается в панельном доме, то рекомендуется ознакомиться с этой статьёй.
А если в новостройке (стройвариант), то рекомендуем почитать статью про пример электромонтажа в стройварианте.
Как только с кабелем все решиться, стоит продумать расположение выключателей света. Дизайн их может быть любой. Располагают выключатели при входе на кухне. Высоту лучше выбрать на уровне опущенной руки, тогда даже ребенок сможет контролировать уровень освещения.
Процесс установки:
- Лучше сразу начертить схему и пометить на потолке и стенах, где будут проходить провода. Перед работой стоит сразу понимать, где будут располагаться различные осветительные зоны. Этот план не выкидывайте, он пригодится во время следующего ремонта.
- Проделайте канавки для размещения электропровода.
- Для выключателей и розеток делаются специальные углубления. Сразу подключите эти элементы. Не забудьте оставить провода для приборов, которые будут встроены в кухонный гарнитур.
- Отрегулируйте защитную автоматику на щитке. Проверка осуществляется методом включения света. Если нигде ничего не дымит, значит, сделали все правильно.
- Отделка и монтаж осветительных приборов.

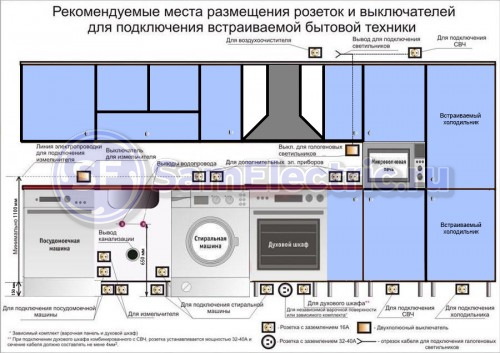

Размещение электрических розеток на кухне
Не забывайте, что кухня – это помещение с повышенной влажностью. Не размещайте осветительные приборы рядом с краном. Это правило касается и розеток.
Электропроводка на кухне – как сделать правильно?
Все розетки должны быть с заземлением, а корпуса мощных электроприборов должны быть подключены к заземлению дополнительным заземляющим проводом.
(4 оценок, среднее: 3,25 из 5)
Загрузка...
автоматы на 25А на 2,5 кабель? Понятно. Непорядок.
Евгений, спасибо за наблюдательность!
Действительно, автоматы 25 А электрики применяют бездумно, по традиции. 25А можно применять только на ГОСТовском кабеле, и то бы я не рисковал.
Подробно своё мнение по этому поводу я изложил в статье про выбор защитных автоматов.
Будет интересно услышать Ваше мнение и критику.
Кстати, статья заказная, писал не я)
А если проводка в кухне, где кабель проложен открыто, и для медного кабеля длительно допустимый ток 30 А (т.1.3.4. ПУЭ), то как? Согласен что вы правы, но перед тем как категорически заявлять необходимо ссылаться на правила выбора автоматов в зависимости от длительно допустимого тока кабеля, а он рассчитывается в зависимости от способов прокладки, примерно так, а не голословно.
Александр, зачем вы оправдываетесь. Перед тем как сказать что 25 А при сечении 2.5 мм2 это не то, нужны конкретные данные, на каком основании он это сказал. У вас нет информации о марки кабеля, провода, типа прокладки и так далее. Так для меди 2.5 мм2 проложенной открыто длительно допустимый ток 30 А (т.1.3.4. ПУЭ), а одного трехжильного уже 15 А.
Согласен, данное сечение и номинал автомата для квартиры не соответствует правилам выбора, но оно должно быть основано на основании ПУЭ и с учетом правила выбора автоматических выключателей, а не просто голословно.
Для тех, кто будет делать или заказывать ремонт – вообще горизонтальные и наклонные штробы толщиной в несущих стенах более 2см запрещены, т.к. сильно подрывают несущую способность стены.
Согласен, только не могу сейчас найти правила, где это сказано.
Без горизонтальных штроб можно обойтись, хоть и не всегда, прокладывая кабель по потолку и в стяжке.
Подробнее это рассмотрено в статье про электропроводку в панельных домах.
(в ред. постановлений Правительства Москвы от 15.11.2005 N 883-ПП, от 25.09.2007 N 831-ПП, от 02.11.2010 N 993-ПП)
4. В жилых домах типовых серий не допускается:
4.1. Устройство проемов, вырубка ниш, пробивка отверстий в стенах-пилонах, стенах-диафрагмах и колоннах (стойках, столбах), а также в местах расположения связей между сборными элементами.
4.2. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов.
Добрый вечер! Опять обращаюсь за советом к специалистам. Проблемы с подключением антенны решены, спасибо, но теперь новые проблемы. На кухне сверлили дырки для полочки и, видимо пробили кабель над розеткой, что теперь делать не знаю. Не работают все розетки на кухне, схемы проводки нет, вся мебель собрана, вся техника стоит на местах. Придумайте что-нибудь. Жду вашего совета
Варианта два.
Либо прокладывать новую проводку (например, в кабель-канале), либо устранять поломку.
Второй вариант предпочтительнее. Вот примеры по ремонту проводки.
Знакомая картинка)))
Вот откуда заказчики берут информацию, а потом присылают мне глупые замечания.
Это про 25А на 2,5мм2?
Александр мир вашему дому!Подписан на Ваш сайт и с интересом читаю Ваши статьи (узнаю много полезного).Вопрос не по теме,когда полностью не вникаю в тему,хочу сбросить на принтер,чтобы потом спокойно почитать на диване,но не получается выходят с какими-то кракозябрами.Приходится решать это с помощью скриншотов,не знаешь как решить это?С такой трудностью нигде не встречался,на всех сайтах легко на принтер скидывается.Заранее благодарен.
Спасибо за интерес!
Сейчас проверил так – выделил текст статьи, правой кнопкой – Печать…
Там можно сразу распечатать, если есть принтер, или сохранить в PDF. Проблем нет.
Познавательно, спасибо!
16 ампер это предел для провода 2.5 квадрата по меди! Главное про времятоковую характеристику помнить.
Я вообще планирую переходить на автоматы 13 ампер на розеточные линии, так как в последнее время очень много розеток рассчитанных на 10 ампер. А на линии освещения и 6 ампер автомата достаточно, уж очень мелкие сечения проводов на нынешних спотах и люстрах, там и 0.5 квадрата невсегда бывает
Согласен.
Однако, у кабеля тоже своя время-токовая характеристика есть, которая совпадает с ВТХ автомата.
То есть, если провод рассчитан на 25 А, это не означает, что при 26 А от загорится. Просто уменьшится его ресурс…
я про то, что автомат на 16 ампер способен держать 23 ампер (1.45 номинала) до 1 часа, что практически на пределе способности изоляции кабеля. Я привык к запасу прочности, нельзя все гонять на пределе, должно быть минимум 20% запаса для долговечной и бесперебойной работы.
Имхо конечно же.
При 26 не загорится, предел нормальной работы 27 ампер, а если взять автомат 25 ампер или даже 20 и умножить на 1.45 номинала = поболее чем предел нашего провода 2.5 квадрата.
