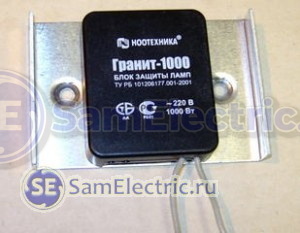

Блок защиты галогенных ламп Гранит
Галогенные лампы имеют неприятную особенность – перегорание в момент включения. Обычные лампы конечно тоже имеют такой минус, но не в такой степени.
Галогенки и лампы накаливания, как правило, перегорают при включении, когда нить накаливания ещё сравнительно холодная, и сопротивление её мало. При этом возникает большой скачок тока, и на спирали выделяется кратковременно большая мощность. Подробно этот эффект описан на SamElectric в статье Сопротивление нити лампы накаливания.
Чтобы продлить жизнь галогенных ламп, было придумано такое устройство – блок защиты галогенных ламп. Принцип работы блока защиты до предела прост – поскольку лампа перегорает в момент резкого скачка тока через неё, это устройство включается последовательно с лампой и ограничивает ток в первоначальный момент.
Ток, а значит и яркость, плавно нарастает в течении 1 – 2 секунд. Подключить блок защиты не сложно. Он имеет два вывода, полярность, вход-выход и фаза-земля не имеют значения. Лучше его включить последовательно с выключателем в разрыв фазы.
Такой блок иногда называют устройством плавного пуска, прибором защиты, устройством защиты. Устройство используют не только для галогеновых, но и для обычных ламп накаливания.
Установка и подключение блока защиты галогенных ламп
Физически блок защиты можно установить в потолке, непосредственно в месте установки лампы. Если ламп несколько, то блок ставится перед первой лампой, как это показано на фото ниже.
Установка блока защиты в потолке
Проще поместить блок защиты в монтажной коробке под выключателем, если позволяет свободное пространство и если мощность блока не превышает 300 Вт.
Если используется выключатель с подсветкой, то рекомендуется параллельно блоку подключить резистор с сопротивлением 33 кОм – 100 кОм и мощностью 1-2 Вт. Это делается не по причине, описанной на SamElectric в статье Люминесцентная лампа моргает. Тут другая причина. Для свечения подсветки через цепь лампы должен протекать ток, но блок защиты в неактивном состоянии представляет собой разрыв. В результате без резистора подсветка работать не будет или будет очень тусклой.
Подписывайтесь! Там тоже интересно!
Если в освещении используются галогеновые лампы на 12 Вольт, в этом случае блок защиты тоже необходимо установить. При использовании обычного (электромагнитного) трансформатора блок ставится в разрыв первичной обмотки, как это показано на приведенной этикетке.
Блоки Feron выпускаются на мощность 150, 300, 500, 1000 Вт
Но при использовании электронного трансформатора обычный блок защиты с двумя выводами не годится. В случае с электронным трансформатором нужно пользоваться специальным блоком защиты для электронных трансформаторов. Такой блок имеет 4 вывода.
Мощность блока защиты выбирается исходя из суммарной потребляемой мощности всех ламп. Необходимо делать запас на 30-50% по мощности.
Ещё одна тонкость установки. Бывает, что галогеновая лампа выходит из строя таким образом, что нить замыкается и превращается в короткое замыкание. Это может произойти в результате падения, тряски, и т.п. В таком случае блок защиты выгорает, и вся линия освещения перестает работать. Чтобы исключить такие неприятные вещи, лучше сделать следующее:
- установку блока защиты лучше делать в легкодоступном месте – в коробке с выключателем (подрозетник) или в электрощитке. Как и любое электронное устройство, блок может вылететь по разным причинам и в любое время. А если он зашит в потолке, добраться будет проблематично.
- Как говорилось выше, должен быть запас по мощности. Например, если суммарная мощность ламп 100 Вт, то лучше ставить блок защиты не на 150 Вт, а на 300 Вт. Лучше – потому что надежней. А разница в 20 – 30 рублей рояли не сыграет.
- Если есть такая возможность, лучше на каждую линию освещения ставить отдельный автоматический выключатель. При этом номинал подбирать так, чтобы запас был минимальный. Тем более, что скачка тока в момент включения теперь не будет. При коротком замыкании есть большой шанс, что автомат сработает, и спасет блок защиты от смерти. Следует учесть, что в данном случае более мощные лампы поставить не получится ( например, не 20, а 35 Вт; не 35, а 50 Вт)
Выбор блока защиты галогенных ламп
Выбор в данном случае проводится по двум критериям.
Мощность. В данной статье об этом сказано предостаточно.
Производитель. А вот этот критерий надо рассмотреть подробнее. Сейчас в продаже, в частности, имеются блоки защиты таких производителей:
- Feron (China)
- Гранит (Беларусь)
- Camelion (China)
- Вжик (Россия – Китай)
- Шепро (Россия)
- Композит (Россия)
- Uniel
Рассмотрим только первые два, поскольку последние в продаже я лично не встречал, и отзывов по ним мало.
Преимущество Feron – несомненно, цена. Но это единственное преимущество. Недостатки надо перечислять (хотя, как повезет, они могут и не проявиться):
- вспышка при включении, затем нормальная работа (плавное нарастание)
- большое падение напряжения, как следствие – лампы горят в пол накала, а сам блок защиты начинает греться и даже дымиться
- мерцание при включении и в процессе работы
- высокий уровень помех, выдаваемый в электросеть
- низкое качество пайки и применяемых деталей
Feron – одним словом, Китай!
Среди недостатков блока защиты галогенных ламп Гранит можно привести только один. Это – габариты. Может, это и пустяк, но в подрозетник уже не поместится. Цена не намного выше, зато главное – стабильность и надежность работы!
Читайте на СамЭлектрике также мою статью по монтажу и подключению точечных светильников. А также статью про схему блока защиты галогенных ламп.
Итак, выбирайте между качеством и ценой и устанавливайте!
(6 оценок, среднее: 4,83 из 5)
Загрузка...
Вопрос, при подключении ферона возникли сложности если питание шло по 2-м проводам то в один подключать из них вроде любой но провода размещены в труднодостигаемом месте и на 2 галогеновые 4 провода, в какие подключать ферон?
Блок защиты можно подключать в разрыв любого провода – фазного или нулевого. Если место труднодоступное, попробуйте поместить блок в установочную коробку выключателя.
Поставил люстру “3 лампы + 3 лампы”. Общая мощность 75+75=150 ватт. В рассечку фазного провода (он один подходит к люстре и еще есть 2 нулевых провода) включил блок защиты галогенных ламп Uniel на 150 ватт. Обычно включаю только одну линию (3 лампочки), то есть потребляет 75 ватт. Когда на кухне включается советский холодильник, в люстре гаснет свет примерно на секунду и снова зажигается. Как можно побороть это явление?
Не указал, что лампы не галогенные, а обычные накаливания.
Александер, а как ведут себя лампочки в других комнатах? А как горит люстра без блока защиты?
Думаю что дело совсем не в блоке защиты, а в старом холодильнике и старой (предполагаю) электропроводке. Скачок ток – провал напряжения.
Дому примерно 15 лет, провода из алюминия. Без блока защиты лампы не мигают, однако часто перегорают во время включения. Подготовил сборник схем с самодельными устройствами по защите ламп от перегорания. В будущем планирую эксперементировать. О том, что диод вреден для зрения, там тоже написано. Эти схемы планирую не использовать.
Вроде перестало отключаться, тьфу-тьфу.
У внучки точечные галогенные светильники начали мигать – поменял диммер (легранд) всё нормально. На кухне светильники вырубились вообще – замена диммера ничего не дала, полез в потолок – повезло,нашел Гранит-300 (на 11 ламп по 35 Wt). Из вашей статьи узнал, что это за зверь и понял, что делать. Купил Camelion-500, сменил легранд и … наблюдаю непериодические мигания вполнакала чисто азбука Морзе. Помогите советом.
Олег Алексеевич, проблема в блоке защиты. Эти китайские блоки, описаны в статье, там про недостатки и переделку блока. С ними 50/50, как повезёт.
Лучший выход в Вашем положении – поменять блок по гарантии, продавцы должны проверить блок при продаже.
Здравствуйте, Александр!
Купил блок защиты галогенных ламп “Uniel”, но поставил его с обычными лампами накаливания. Запас по мощности почти 4-х кратный, блок не греется, температура чуть выше комнатной. Но… как и в китайских блоках в момент включения лампы вспыхивают, гаснут и медленно разгораются, яркость свечения несколько снижена (возможно субъективно), но не критично. Вопрос: как убрать вспышку в момент включения?
Читал Вашу статью и комментарии, но конкретного решения проблемы, именно с блоком “Uniel” не нашёл.
Скорее всего, схема блока защиты Uniel совпадает со схемой, приведенной в другой статье.
А вообще, если блок работает неправильно, есть право вернуть его продавцу. Проблема только может быть в том, что провода подрезаны…
К сожалению вернуть не удастся, блок куплен во время отпуска, в другом городе.
ДА, вот ещё что, с электроникой я не очень дружу, поэтому хотелось бы получить совет, что и куда припаять или что и откуда выпаять, конкретно. Паяльником владею уверенно.
Привёл выше ссылку на статью, там в комментариях написаны советы, как улучшить стабильность блока защиты.
Честно, сам не пробовал.
Спасибо, эту статью я тоже смотрел, но почти ничего не понял, хотелось бы получить совет поконкретнее, типа того что я писал в предыдущем комментарии.
Что может быть конкретнее – заменить такой-то резистор, убрать такой-то конденсатор. Схема совпадает с приведённой?
А чтоб я так знал. Схемы сейчас в комплект не входят… А вскрывать просто так я поостерёгся, побоялся сломать корпус.
Поставил блок защиты до выключателя ( находиться постоянно под напряжением )! Вредно ли это для Блока ? или же ничего страшного?
Ничего страшного. Хотя производитель всё таки рекомендует рвать фазу перед блоком.
Здравствуйте! На натяжном потолке лампы MR16 13w G5.3 4200k 220v. По ошибке поставили лампу 12V, после чего перестали выключаться все лампы. В чем может быть причина?
А лампы выключались обычным клавишным выключателем?
Возможно, из-за большого тока сломался выключатель, залипли его контакты.
Добрый день!
Имею опыт эксплуатации блока Шепро. Та же болезнь что у китайцев – в момент включения лампы вспыхивают, гаснут и медленно разгораются. Так примерно каждое третье включение. На форумах даже писали причину. Есть ли такая болезнь у Гранитов? Техотдел Ноотехники бодро ответил – нет, все ок! Если у кого есть опыт использования – напишите
По отзывам Граниты работают без нареканий. Я лично ставил несколько раз, проблем не было.
Здравствуйте!
Подключил люстру с галогеновыми лампами на 12 В через блок защиты FERON. Лампы постоянно мигают или горят вполнакала. Не подскажите что делать?
Во-первых, Ферон – очень плохой блок защиты, качество его работы может меняться от экземпляра к экземпляру.
Во-вторых, как Вы подключили этот БЗ для ламп 12 Вольт? Его надо подключать только в первичную цепь трансформатора, и трансформатор должен быть обычным, не электронным.
С электронным трансформатором БЗ работать не будет, да он и не нужен, схема трансформатора обеспечивает плавный пуск.
Спасибо за ответ! Подключил блок защиты в первичную цепь, согласно приложенной схеме к БЗ. Если я правильно понял, если у меня электронный трансформатор то БЗ не нужен? Только у меня проблема, лампы перегорают постоянно, по 2-3 шт. в месяц.
Здравствуйте. Почитал ваши топики и тут вспомнил одну интересную вещь… Лет 30 назад, в “радио-кружке” собирали светофор и цветомузыкальную установку, а так-же “плавное включение лампы накаливания”. Собирали то ли на симисторах , то ли на тиристорах (я в радиотехнике не очень хорош..) деталька в круглом металлическом корпусе – два вывода сверху и ножка с резьбой снизу. а до неё транзистор, четыре конденсатора (два из которых – фильтры ВЧ и хз…) и несколько сопротивлений.Время накала – разогрева, подбирали конденсатором и сопротивлением , которые открывали транзистор, ну а транзистор открывал тот самый тиристор-симистор… И контроллеров тогда и в помине не было! Так вот такой вопрос – из вас есть хоть кто нибудь с образованием электронщика или все самоучки ??? Если я соберу этот прибор по вашим схемам – он у меня не взорвется и не спалит мне дом ???
Извините , если кого нибудь задел своим вопросом! Надеюсь на положительный ответ, уж очень нужна защита – лампы “горят” как бенгальские огни….
Я электронщик. Но эту схему, приведенную в статье, собрать не смогу. Там самое главное – это программа, зашитая в контроллер.
В интернете много схем на транзисторах и симисторах, поискать можно, спаять
С другой стороны, такой блок защиты стоит недорого, можно в магазине выбрать за 250-350 руб.
С третьей стороны, переходите с галогенок на светодиодные лампочки в том же корпусе. Экономия, а цена у них стремительно падает.
Спасибо, напомнили детство, я тоже ходил в радиокружок, кажется совсем недавно было!
Нужна небольшая консультация.
Перешел на диодные лампы (7,5 Вт).Поставил их вместо 35-ти Вт-ных галогенок. Но диодные начали при включении моргать (стробить), и только после нескольких включений-выключений подряд загораются нормально. При этом слышно легкое жужжание в выключателе и в самих лампах. Галогенки стояли после “Гранита”, я его не стал убирать по причине труднодоступности. Может ли это быть причиной “капризов” диодных ламп?
P.S. а сегодня утром новый закидон: после нескольких щелчков выкючателем лампы загорелись, но тут же стали моргать, причем вполнакала. А одна вообще потухла. Не проверял, может и сгорела, хотя поставил я эти лампы всего месяц назад.
Заранее спасибо.
Да, проблема в Граните.
Дело в том, что у блока защиты есть некоторый минимальный ток, ниже которого он нормально работать не будет. А ток сильно уменьшился. Да и схема питания светодиодных и галогенных сильно отличается.
Купил “Гранит-Т”. Включил, не работает. Никакого замедления нет, лампы как включались, так и включаются также.
Надо менять по гарантии. Или попытаться отремонтировать блок защиты, заменив симистор.
Нет, дело не в этом. Там 4 провода. два под фазу и нуль, два на лампу. Так вот если выключателем разрывать фазу что идет от блока защиты к лампе, а не от источника к блоку, то толку от него не будет. А вот если выключатель ставить на фазу, что идет от источника к блоку, тогда он работает. Плохо это, ,не удобно, так как хотел его воткнуть прям в щитке, а выключатель уже врезать на отходящие к лампе провода. Увы, не так не работает.
Доброго.
Что может есказать хорошего/плохого о блоке УПВЛ (устройство плавного включения ламп) ?
Присоветуйте какой лучше взять для ЛН мощностью от 60 до 100 ватт, обычная сеть однофазная 220 вольт, какого лучше производителя ? , рекомендуют на разных сайтах фирму “Гранит” , чем она лучше чем тот же Навигатор, или Uniel , или Ferron и т.п. ?
И Подскажите а УПВЛ только плавно “зажигает” лампу в течение 1-2 сек и всё ? или в дальнейшем поддерживает стабильное напряжение 220 Вольт (разумеется с погрешностью +/-5%) в течение всего периода пока лампа включена ?
Ведь наверное не только броски напряжения во время включения лампы способствуют ее перегоранию, но скорее броски напряжения во время её эксплуатации , нет так ли ?
По опыту скажу, что Гранит (Беларусь) лучше. Схема работает более стабильно, и реже выходят из строя. Всё остальное – Китай, а это как повезёт.
Да, плавно зажигает, и всё. Потом он работает как кусок провода, ничего не поддерживая и не стабилизируя.
Больше всего перегоранию способствуют броски при включении. На втором месте – естественное старение, на третьем – механические повреждения. Ну и конечно , если авария на линии из-за обрыва нуля и напряжение сильно завышено (245 и выше), это приводит к быстрому перегоранию.
На даче у меня “Гранит-Т”, “TDM” и “Navigator”. Гранит-Т брал, так как он в отличии от обычного гранита был в два раза дешевле, по цене был сопостовим с TDM. Но так как у него 4 провода и свои нюансы установки, поставил на светильник, которым очень редко пользуюсь и соответственно впечатление о Граните пока не сложилось. Но зато в сравнении с тем же TDM (а я думаю что это тот же китаец, что и Uniel) могу вам посоветовать Navigator. Кстати, он и плавней включает, чем тот же TDM. И стоит дешевле.
Тоже вот подумываю про Навигатор.
Еще вопросы по УПВЛ :
1). Будет ли работать с обычными галогеновыми лампами , типа таких ? :
2). Если разводка на ЛН идёт в распачной коробке после выключателя (да выключатель рвёт фазу до распачной коробки) , одна линия идёт на 2 ЛН , и другая линия на 2 -е другие ЛН то куда ставить этот блок лучше ? да ЛН каждая по 60 ватт , такое подключение будет как-то влиять на выбор по запасу мощности или нет ?
1) да, для них и предназначен.
2) Главное – чтобы суммарная мощность ламп не превышала мощности блока.
Использую Гранит 300 Вт на 2 галогеновых прожектора суммарно 300 Вт. 5 лет-как часики.
Вопрос: можно ли установить Гранит в авто для плавного розжига автомобильных галогенок (12В, 55Вт)?
Нет, он только на питание от 220В, и переделка никакая не поможет.
Доброго времени суток. В коридорном шкафу перегорали галогенки (две по 35w mr16 обычно хватало)как спички, пришлось ставить БЗ Feron 150 pro11.
Работала эта связка не фонтан(переодически мигала, тусклила, блок запах даже давал), но стабильно светила много лет.
Решился поменять на светодиодные лампы Electrum LED MR16 4W и теперь морзянка мигает постоянно как стробоскоп (уточнение – установлен выключатель с подсветкой).
Подскажите пожалуйста возможные причины проблемы и пути их устранния. Нужен ли в принципе БЗ для светодиодных ламп и их уживание с вык.с подсветкой?
БЗ совсем не нужен, пользы от него точно никакой.
Если проблема останется, её надо решать как описано и обсуждается в статье про мигание выключенных ламп.
Спасибо за совет. БЗ убрал, проблема исчезла, выключатель с подсветкой остался и помех не создает. Убедился в том, что пути к оступлению надо всегда предусматривать, каким бы хорошим не казался план действий – БЗ был непродуманно и труднодоступно скрыт.
Вот и отлично.
А по месту расположения и доступности всей электрики – вот статья по точечным светильникам. И комментарии почитайте)
Здравствуйте, Александр! Подскажите, почему при установленном блоке защиты всё равно перегорают галогенки в точечных светильника?
Блок защиты отрабатывает свою функцию, включает лампочки плавно?
На этом его работа заканчивается.
Дальше играют роль следующие факторы:
Плохие/подгоревшие патроны,
перегрев, мало пространства для отвода тепла,
завышенное напряжение питания,
загрязненные лампочки,
некачественные лампочки,
неисправная проводка,
и др.
Поставьте лампочки на 12В (с электронным трансформатором!), а лучше – переходите на светодиодные 220В (никаких переделок не надо).
Здравствуйте. С наступившим! :)
Имею электродвигатель постоянного тока мощность 180Вт, напряжение 220В, ток 1,3А.
Можно ли для плавного пуска использовать приведенный в статье блок защиты подключив после него диодный мост, а на выход диодного моста двигатель?
А двигатель где стоит, какой пусковой момент?
Думаю, эффект плавного пуска будет, хоть и небольшой.
В любом случае, попробуйте, отпишитесь!
Двигатель имеет номинальную скорость 1500 об/мин и через понижающую ременную передачу будет вращать заточной круг. Соответственно пусковой не велик. Белорусский блок стоит 7$, не готов покупать ради пробы. Попробую задать вопрос на сайте производителя. Но боюсь что ответы дают менеджеры далёкие от техники и напишут что-то вроде применять можно согласно инструкции другого не обещаем.
Доброго времени суток. Подскажите, у меня люстра с галогеновыми лампами и пультом управления. При включении стоял гул. Снял люстру в надежде поменять трансформаторы для светодиодов. Не смог разобраться. Повесил назад. Теперь включаю сеть, она на полсекунды моргнет и не зажигается. От пульта вообще не работает.Мог ли я при подсоединении поменять ноль с фазой или это не повлияло бы на запуск?
Нет, это повлиять не должно. Скорее всего, проблема в источниках питания, либо лампочках.
Снимите люстру на землю, и внимательно измерьте напряжения на выходах БП.
Здравствуйте, подскажите пожалуйста профану. Как лучше установить блок защиты для многорожковой люстры(двухклавишный выключатель с подсветкой)? Можно ли БЗ ставить до выключателя на фазу, что бы не покупать два блока? Можно ли БЗ установить в люстре на ноль? как лучше сделать?
До выключателя на фазу можно. Плавный пуск будет у той группы, которая будет включаться первым.
Можно и на ноль, эффект будет тот же.
Видимо придётся устанавливать 2 БЗ(
Большое спасибо за ответ!
Перегорают светодиодные лампы на люстре 5 штук, поможет ли гранит?
Поможет, но не совсем.
Причин перегорания может быть несколько.
Например, если повышенное напряжение, или плохие патроны, то Блок защиты бесполезен.
Здравствуйте!
Имею люстру с галогенками на 12 вольт, убрал оттуда все лишнее, оставил трансформатор Eurosvet H06T80 на 80w. Подключено 4 лампы по 20w.
Установил БЗ Эра LP300 на 300 Вт после выключателя под ним. Выключатель без подсветки.
При включении лампы плавно включаются и начинают моргать в пол накала, потом выключаются и опять плавно включаются и моргают…
В чем может быть проблема? Пробовал два аналогичных БЗ.
БЗ с электронным трансформатором не дружит. Блоку защиты нужна стабильная нагрузка, а транс этого обеспечить не может.
Есть специальные блоки защиты, которые работают с трансформаторами. Какие требования к трансформаторам у них не знаю, читайте инструкции к ним. Один из них например “Гранит-Т”. Последняя буква “Т” как раз и говорит что для работы с трансформатором. У него в отличии от обычного провода не 2 провода, а 4.
Маленькое, но важное уточнение. С электронными трансформаторами.
А с обычными трансформаторами будет работать любой БЗ без проблем.
Спасибо за уточнение, но дело в том, что с таким же трансформатором на 60 вт и три лампы (стоял в этой же люстре) прекрасно работает… Это меня и смущает…
Поправка, в люстре было два контура на четыре и три лампы. Соответственно два транса на 60 и 80 вт одного производителя…
Комментирую с сайта производителя: “Блоки защиты галогенных ламп и ламп накаливания «Гранит»
Блоки защиты работают с лампами на 220 В, а также с лампами на 12 В, запитанными через обычный, не электронный, трансформатор. С электронными трансформаторами необходимо использовать блоки защиты с индексом «Т»”.
Также на одном из интернет-магазинов пишут про Блок защиты «Гранит» БЗ-300Т, что “данная модификация работает как с обычными, так и с электронными трансформаторами”.
Спасибо…
Здраствуйте.
У меня в ванне стоял блок защиты. Модель не помню. Заменил лампы на диодные. При включении начали моргать. Но раза с третьего загорались и работали нормально. Я узнал, что все это из-за блока защиты. Но не предал этому значения. Через пару месяцев у меня перегорела одна светодиодная лампа. На ее место я поставил галогенку, которая стояла до этого. А совсем недавно при включении раздался хлопок и сгорела вторая лампа. На следующий день остальные лампочки загорелись, но тускло. Потом завоняло. В итоге сгорел блок защиты. Разобрал потолок. У меня воняет горелой проводкой из дырки в потолке.
Вопрос первый. Все это из-за диодных ламп?
Второй. Не сгорела ли проводка у меня в потолочной плите?
А и еще выключатель в коридоре с подсветкой. Проводка в плите старая алюмишка. В ванне новая медная
Блок защиты не предназначен для работы со светодиодными лампами.
Только если, специальный БЗ и специальные лампы, для диммирования.
По проводке сказать не могу. Но если сгорела, то в первую очередь смотрите стык алюминий+медь.
Добрый день! Испробовав на практике люминисцентные и сведотиодные лампы, вернулась к классике, т.к. к лампам накаливания. Люминисцентные мои любимые и долго служат и экономят исправно, но трубки часто лопаются в конце службы. Светодиодные категорически и катострофически не соответствуют заявленному сроку службы и срок их жизни в моей сети меньше люминисцентных раза в два, да и экономят меньше люминицентных. Видимо из-за их особенности точечного света для комфортного освещения мощность ламп пришлось увеличивать по сравнению с люминисцентными. В связи с возвратом к классике установила блоки защиты для ламп накаливания “Светкомплект” на 200 Вт в люстры на 1 лампу и Shetale на 750 Вт на люстры на максимум 5 ламп по 60 Вт. Подключала в сеть к фазе. Замечательно плавно включаются, никаких вспышек, разгораются как и заявлено в инструкции 3 секунды плавно. Что удивило сильно – это то, что обещано было при использовании блока защиты падение светоотдачи в лампе на 44% примерно, но никакой потери напряжения и светоотдачи не замечено. Интересно с чем это связано? Это новая технология изготовления блоков защиты или это правильно подобранный запас напряжения в самих блоках?
Елена, откуда данные, что на блоке защиты потери 44%?
По моим сведениям, 1-2%.
Спасибо, а то я как то забеспокоилась о нормальности работы устройств защиты. Вообще-то данные с просторов интернета, из нескольких статей, эти данные повторялись. Видимо наврали, потому что я не заметила понижения в светоотдаче вообще.
Здравствуйте. У меня есть 2 блока защиты: ГРАНИТ 150 И НАВИГАТОР 300
Б/Ушные. при подключении в цепь лампочка загорается сразу-же. Обычная накаливания. Раньше работали нормально, была задержка в загорании. но после демонтажа 2 года провалялись в шкафу на балконе. Я так понимаю их уже только выкинуть???
Скорее всего, данные блоки “пережили” перегорание ламп, с которыми они работали. При перегорании лампы случается короткое замыкание на долю секунды, “бьющее” по блоку, в котором сгорает симмистор. Помогает перепайка симмистора на подобный (BTB16-600CW – лучший, для “Гранита” родной, но работают и BTA12-600B, BTA16-600B).
Да, как и в диммерах, можно заменить симистор.
Важно добавить, что именно поэтому рекомендую в цепях освещения ставить автоматы номиналом не более В6 – чтобы у симистора в блоке защиты, диммере и в другой электронике было больше шансов не сгореть во время КЗ.
Здравствуйте! Поставил новые светодиодные лампы Feron LB-66 “Свеча прозрачная” 7Вт филаментная. Как оказалось, она сильно чувствительна к перепадам напряжения. при перепадах мерцает как обычная лампа накаливания. До этого стояли светодиодные лампы той же фирмы, но не филаментные, и такого эффекта не было! Подскажите, как можно решить эту проблему?
Уважаемый SamElectric! Проясните пожалуйста такой момент.
Вы предлагаете зашунтировать блок защиты галогенных ламп резистором 33-100 кОм, для того, чтобы могла гореть неоновая подсветка выключателя. Но ведь в самом выключателе уже стоит резистор для неонки на 100-150 кОм.
Если мы в линию питания неонки добавим ещё 30-100кОм, то она будет светится совсем слабо, либо вовсе не будет светится. Не будет ли разумнее, зашунтировать блок защиты резистором ну скажем на 1кОм?
Ведь во включенном состоянии питания блока защиты резистор даже на один килоом будет зашунтирован самим блоком защиты, чьё сопротивление во включенном состоянии намного меньше.
Так ведь?
Так, но не так.
Резистор неонки включен последовательно с неонкой. А неонка с резистором – параллельно выключателю.
А резистор, который я предлагаю – параллельно блоку защиты. И моя цель – не яркость неонки, а стабильность работы всей системы. Кстати, яркость неонки может меняться в несколько раз, в темноте это вообще не принципиально.
Резистор на 1 кОм будет греться нещадно, его мощность можно посчитать по формуле.
Уважаемый SamElectric! Проясните пожалуйста такой момент. Если в светильниках устанавливать только светодиодные лампы, нужен ли блок защиты в этом случае?
Здравствуйте, Екатерина!
Нет, не нужен.
От него не будет ни вреда, ни пользы.
На ФЕРОНе пишут что спасает от перенапряжений … .
Реально ли это так !? Каким именно образом … ?
Перенапряжения могут быть при включении питания.
Если питание подается плавно, то уровень перенапряжений будет меньше.
Здравствуйте, Александр! Помогите решить проблему, пожалуйста. Меняю уже третий диммер, т.к. перестает работать в момент включения лампы и её перегорания. В террариуме стоит ЛН на 60вт, отвод тепла хороший. Мощность уменьшена диммером где то наполовину. Диммер маленький на шнуре с ручным регулированием.
Цепь такая: в пилот воткнут электронный таймер, в него провод с диммером, на конце патрон с лампой. Утром таймер подает ток через диммер, который стоит на половине мощности лампы, а лампа все равно сгорает и с ней диммер. Два филипса прожили по 6мес, навигатор 1,5 мес всего. У других людей при тех же условиях лампы служат по году и диммеры не выходят из строя. Проводка старая, однако в других местах лампы не перегорают (без диммеров работают).
В чем может быть причина? Может ли помочь БЗ? Если да, то в какое место цепи его установить? Или в нем нет смысла в моем случае, учитывая то, что у Гранита-500, например, мощность от 40вт , а диммером у меня мощность установлена 30вт? Я правильно понимаю, что этот БЗ 40вт пропускает как есть, а потом начинает плавно наращивать до 100, если лампа на 100вт, к примеру? Есть Гранит-500-Т, у него написано, мощность от 0вт. Может такой надо мне?
Лампы горят всегда в момент включения и никогда во время работы. Как избежать КЗ? Я поняла, что БЗ от перепадов напряжения не защищают, а только обеспечивают его плавное нарастание. Тогда для одной лампы на 60вт хватит БЗ на 200? Последний вопрос: если лампа долго работала и просто умирает от старости, то в этот момент тож КЗ случается? Никак нельзя защитить диммер от КЗ?
Заранее благодарна за помощь!
Здравствуйте!
Первым делом – лампа не должна подвергаться ударам, и висеть строго в вертикальном положении.
Используйте качественные лампы, проверьте, чтобы везде был хороший контакт, например в патроне.
БЗ поможет, хватит любой модели мощностью не менее 150 Вт. Лучше больше, до 500 Вт, так надёжнее.
Если пойти дальше – можно установить на эту систему свой защитный автомат на 1 или 2 Ампера, и качественный диммер с встроенным предохранителем.
Напишите, что сделали и как решили.
Спасибо большое за ответ! Лампа не подвергается ударам и висит вертикально. Патроны 3шт сменила, чтобы исключить их из вероятной проблемы. Можете посоветовать качественные лампы? Нужны именно зеркалки 40-60вт. Однако другие террариумисты используют обычные эеркалки по 100р – филипс, осрам, навигатор и диммеры такие же,как у меня, и проблем не испытывают. В общем не понятно в чем дело, если оборудование и условия эксплуатации такие же, как у других.
А БЗ ставить в какое место цепи, между розеткой и диммером или между диммером и лампой? Я совсем не разбираюсь в этом. Считаю, что между розеткой и диммером.
Еще я спрашивала, какой БЗ нужен 500 или 500-Т? У первого Мощность нагрузки 40–500 Вт,
у второго 0-500 Вт. Я не знаю, как это работает. Могу только предполагать. Если я правильно предполагаю, то первый начинает наращивать мощность ОТ 40вт. Выходит, в моем случае он бесполезен, т.к., лампа отрегулирована диммером на 30вт. Правильно?
А диммер с предохранителем должен выжить, когда лампа устроит КЗ?
Спасибо!
Какую выбрать лампу, подсказать не могу, лучше спросите у коллег.
БЗ лучше перед диммером.
БЗ лучше который 0-500 Вт. Это значит, он работает с почти нулевой нагрузкой, а тот который 40-500 – с нагрузкой не менее 40 Вт.
Да, предохранитель для того и нужен.
Как вариант, можно оставить всё как есть, но включить две лампы последовательно. Они будут гореть в пол накала и вероятность перегорания или КЗ будет значительно меньше.
