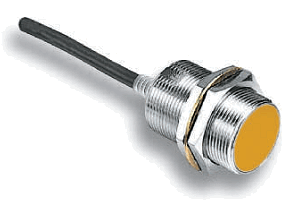

Индуктивный датчик приближения. Внешний вид
В промышленной электронике индуктивные, оптические и другие датчики применяются очень широко.
Долго и постоянно имею с ними дело, и вот решил написать статью, поделиться знаниями.
Статья будет обзорной (если хотите, научно-популярной). Приведены реальные инструкции к датчикам и ссылки на примеры.
Содержание статьи:
Виды датчиков
Итак, что вообще такое датчик. Датчик – это устройство, которое выдаёт определённый сигнал при наступлении какого-либо определённого события. Иначе говоря, датчик при определённом условии активируется, и на его выходе появляется аналоговый (пропорциональный входному воздействию) или дискретный (бинарный, цифровой, т.е. два возможных уровня) сигнал.
Точнее можем посмотреть в Википедии: Датчик (сенсор, от англ. sensor) — понятие в системах управления, первичный преобразователь, элемент измерительного, сигнального, регулирующего или управляющего устройства системы, преобразующий контролируемую величину в удобный для использования сигнал.
Там же и много другой информации, но у меня своё, инженерно-электронно-прикладное, видение вопроса.
Датчиков бывает великое множество. Перечислю лишь те разновидности датчиков, с которыми приходится сталкиваться электрику и электронщику.
Индуктивные. Активируется наличием металла в зоне срабатывания. Другие названия – датчик приближения, датчик положения, индукционный, датчик присутствия, индуктивный выключатель, бесконтактный датчик или выключатель. Смысл один, и не надо путать. По-английски пишут “proximity sensor”. Фактически это – датчик металла.
Оптические. Другие названия – фотодатчик, фотоэлектрический датчик, оптический выключатель. Такие применяются и в быту, называются “датчик освещённости”
Емкостные. Срабатывает на наличие практически любого предмета или вещества в поле активности.
Давления. Давления воздуха или масла нет – сигнал на контроллер или рвёт аварийную цепь. Это если дискретный. Может быть датчик с токовым выходом, ток которого пропорционален абсолютному давлению либо дифференциальному.
Концевые выключатели (электрический датчик). Это обычный пассивный выключатель, который срабатывает, когда на него наезжает или давит объект.
Датчики могут называться также сенсорами или инициаторами.
Пока хватит, перейдём к теме статьи.
Принцип работы индуктивного датчика
Индуктивный датчик является дискретным. Сигнал на его выходе появляется, когда в заданной зоне присутствует металл.
Подписывайтесь! Там тоже интересно!
В основе работы датчика приближения лежит генератор с катушкой индуктивности. Отсюда и название. Когда в электромагнитном поле катушки появляется металл, это поле резко меняется, что влияет на работу схемы.

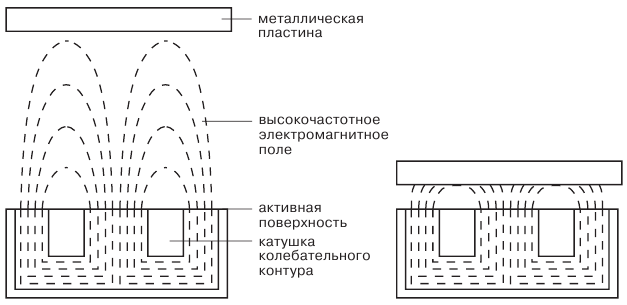

Поле индукционного датчика. Металлическая пластина меняет резонансную частоту колебательного контура
И схема, содержащая компаратор, выдаёт сигнал на ключевой транзистор или реле. Нет металла – нет сигнала.

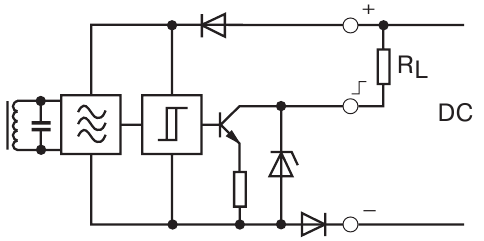

Схема индуктивного npn датчика. Приведена функциональная схема, на которой: генератор с колебательным контуром, пороговое устройство (компаратор), выходной транзистор NPN, защитные стабилитрон и диоды
Большинство картинок в статье – не мои, в конце можно будет скачать источники.
Применение индуктивного датчика
Индуктивные датчики приближения применяются широко в промышленной автоматике, чтобы определить положение той или иной части механизма. Сигнал с выхода датчика может поступать на вход контроллера, преобразователя частоты, реле, пускателя, и так далее. Единственное условие – соответствие по току и напряжению.

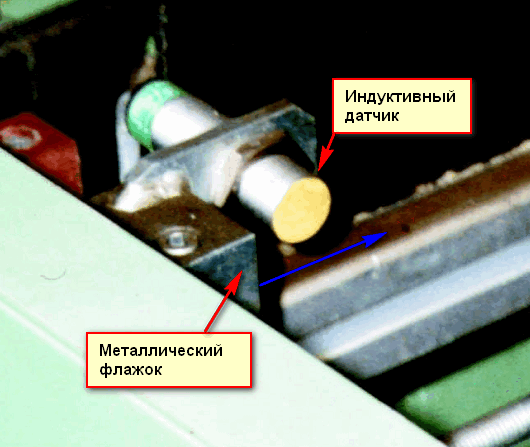

Работа индуктивного датчика. Флажок движется вправо, и когда достигает зоны чувствительности датчика, датчик срабатывает.
Кстати, производители датчиков предупреждают, что не рекомендуется подключать непосредственно на выход датчика лампочку накаливания. О причинах я уже писал – ток при включении лампы значительно превышает номинальный.
Характеристики индуктивных датчиков
Чем отличаются датчики.
Почти всё, что сказано ниже, относится не только к индуктивным, но и к оптическим и ёмкостным датчикам.
Конструкция, вид корпуса
Тут два основных варианта – цилиндрический и прямоугольный. Другие корпуса применяются крайне редко. Материал корпуса – металл (различные сплавы) или пластик.
Диаметр цилиндрического датчика
Основные размеры – 12 и 18 мм. Другие диаметры (4, 8, 22, 30 мм) применяются редко.
Чтобы закрепить датчик 18 мм, нужны 2 ключа на 22 или 24 мм.
Расстояние переключения (рабочий зазор)
Это то расстояние до металлической пластины, на котором гарантируется надёжное срабатывание датчика. Для миниатюрных датчиков это расстояние – от 0 до 2 мм, для датчиков диаметром 12 и 18 мм – до 4 и 8 мм, для крупногабаритных датчиков – до 20…30 мм.
Количество проводов для подключения
Подбираемся к схемотехнике.
2-проводные. Датчик включается непосредственно в цепь нагрузки (например, катушка пускателя). Так же, как мы включаем дома свет. Удобны при монтаже, но капризны к нагрузке. Плохо работают и при большом, и при маленьком сопротивлении нагрузки.

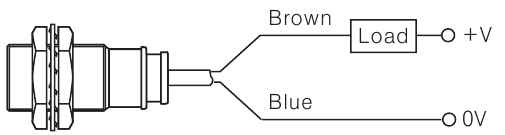

2-проводный датчик. Схема включения
Нагрузку можно подключать в любой провод, для постоянного напряжения важно соблюдать полярность. Для датчиков, рассчитанных на работу с переменным напряжением – не играет роли ни подключение нагрузки, ни полярность. Можно вообще не думать, как их подключать. Главное – обеспечить ток.
3-проводные. Наиболее распространены. Есть два провода для питания, и один – для нагрузки. Подробнее расскажу отдельно.
4- и 5-проводные. Такое возможно, если используется два выхода на нагрузку (например, PNP и NPN (транзисторные), или переключающие (реле). Пятый провод – выбор режима работы или состояния выхода.
Виды выходов датчиков по полярности
У всех дискретных датчиков может быть только 3 вида выходов в зависимости от ключевого (выходного) элемента:
Релейный. Тут всё понятно. Реле коммутирует необходимое напряжение либо один из проводов питания. При этом обеспечивается полная гальваническая развязка от схемы питания датчика, что является основным достоинством такой схемы. То есть, независимо от напряжения питания датчика, можно включать/выключать нагрузку с любым напряжением. Используется в основном в крупногабаритных датчиках.
Транзисторный PNP. Это – PNP датчик. На выходе – транзистор PNP, то есть коммутируется “плюсовой” провод. К “минусу” нагрузка подключена постоянно.
Транзисторный NPN. На выходе – транзистор NPN, то есть коммутируется “минусовой”, или нулевой провод. К “плюсу” нагрузка подключена постоянно.
Можно чётко усвоить разницу, понимая принцип действия и схемы включения транзисторов. Поможет такое правило: Куда подключен эмиттер, тот провод и коммутируется. Другой провод подключен к нагрузке постоянно.
Ниже будут даны схемы включения датчиков, на которых будет хорошо видно эти отличия.
Виды датчиков по состоянию выхода (НЗ и НО)
Какой бы ни был датчик, один из основных его параметров – электрическое состояние выхода в тот момент, когда датчик не активирован (на него не производится какое-либо воздействие).
Выход в этот момент может быть включен (на нагрузку подается питание) либо выключен. Соответственно, говорят – нормально закрытый (нормально замкнутый, НЗ) контакт либо нормально открытый (НО) контакт. В иностранной аппаратуре, соответственно – NС и NО.
То есть, главное, что надо знать про транзисторные выходы датчиков – то, что их может быть 4 разновидности, в зависимости от полярности выходного транзистора и от исходного состояния выхода:
- PNP NO
- PNP NC
- NPN NO
- NPN NC
Контакты датчиков также могут быть с задержкой включения или выключения. Про такие контакты также сказано в статье про приставки выдержки времени ПВЛ. А почему датчики, отвечающие за безопасность, должны быть обязательно с НЗ контактами – см. статью про Цепи безопасности в промышленном оборудовании.
Кстати, если Вам вообще интересно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!
Положительная и отрицательная логика работы
Это понятие относится скорее к исполнительным устройствам, которые подключаются к датчикам (контроллеры, реле).
ОТРИЦАТЕЛЬНАЯ или ПОЛОЖИТЕЛЬНАЯ логика относится к уровню напряжения, который активизирует вход.
ОТРИЦАТЕЛЬНАЯ логика: вход контроллера активизируется (логическая “1”) при подключении к ЗЕМЛЕ. Клемму S/S контроллера (общий провод для дискретных входов) при этом необходимо соединить с +24 В=. Отрицательная логика используется для датчиков типа NPN.
ПОЛОЖИТЕЛЬНАЯ логика: вход активизируется при подключении к +24 В=. Клемму контроллера S/S необходимо соединить с ЗЕМЛЕЙ. Используйте положительную логику для датчиков типа PNP. Положительная логика применяется чаще всего.
Существуют варианты различных устройств и подключения к ним датчиков, спрашивайте в комментариях, вместе подумаем.
Продолжение статьи – здесь >>>. Во второй части даны реальные схемы и рассмотрено практическое применение различных типов датчиков с транзисторным выходом.
Скачать инструкции и руководства на некоторые типы индуктивных датчиков:
• Autonics_PR / Индуктивные датчики приближения. Подробное описание параметровэ, pdf, 135.28 kB, скачан: 4098 раз./• Autonics_proximity_sensor / Каталог датчиков приближения Autonics, pdf, 1.73 MB, скачан: 2472 раз./
• Omron_E2A / Каталог датчиков приближения Omron, pdf, 1.14 MB, скачан: 3104 раз./
• ТЕКО_Таблица взаимозаменяемости выключателей зарубежных производителей / Чем можно заменить датчики ТЕКО, pdf, 179.92 kB, скачан: 2509 раз./
• Turck_InduktivSens / Датчики фирмы Turck, pdf, 4.13 MB, скачан: 2946 раз./
• pnp npn / Схема включения датчиков по схемам PNP и NPN в программе Splan/ Исходный файл., rar, 2.18 kB, скачан: 4783 раз./
Скачать книгу про датчики
• Алейников А.Ф. Гридчин В.А. Цапенко М.П. Датчики / Алейников А.Ф. Гридчин В.А. Цапенко М.П. Датчики. Рассмотрены все виды датчиков - теория и практика, pdf, 13.21 MB, скачан: 5111 раз./
(27 оценок, среднее: 4,67 из 5)
Загрузка...
Уважаемый Александр! Спасибо за прекрасную статью.Даже мне, человеку, далёкому от науки, было интересно.Я думаю, с Вашим складом ума и способностью к изложению мыслей на бумаге,надо идти дальше. Книга-вот Ваш новый план! Спасибо. Толково и не нудно.
С уважением Ольга.
Для крепежа датчиков диаметром 18 мм для российских ТЕКО нужен ключ на 22, для импортных – стандарт ключа 24 мм
Помогите подключить CR18-8DN2. К силовому рэле 24в в старой схеме стоит кандей 4700
И на каждой его ноге по резистору и потом к рэле
Выход датчика питает катушку реле. Все кандеи и резисторы выкинуть. Главное – чтобы по току датчик тянул. И не путать полярность.
Тут ещё не хватает электромеханического датчика уровня.у нас их называют “флажок”. Принцип работы такой,когда сырья в бункере нет,флажок свободно крутится,когда бункер заполнится флажок останавливается и срабатывает микровыключатель и идёт сигнал-бункер полон. У меня на работе раньше стояли ёмкостные и лучевые датчики-постоянно врали,бункер пустой а они показывают-полный. Выручили только эти флажки. А вы с ними не сталкивались?
Хорошая статья, спасибо!
Можете что нибудь сказать про тензодатчик?
Тензодатчик я упустил.
Это фактически резистивный мост. Два входа – питание, другие два вывода – выход.
При наличии давления мост рассогласуется , и на выходе появляется напряжение, пропорциональное давлению (единиц-десятки милливольт при питании 12-24В).
При отсутствии давления на выходе как правило есть напряжение, которое принимается за ноль и компенсируется входными цепями.
Здравствуйте! Помогите пожалуйста найти замену китайскому датчику E3F-DS30C1, параметры его :
Model numberE3F-DS10(30) series
External dimensionsM18x1x67.5
Sensing methodDiffuse reflective
Setting distance10cm±10%
Sensing objectTransparent/Opaque object
Sensitivity adjustmentAdjustable
Response frequency300Hz
Response time1.5ms max
Light sourceInfrared LED (660 nm)
Supply voltage-DC12-24Vdc (6-36V), pulsation (p-p) below 10%;
Supply voltage-AC110-220Vac (90-250Vac) 50/60Hz
Leakage currentN.P Type: 20mA max; A Type: 1.7mA max
Control outputN.P Type: 300mA max; A Type: 400mA; J type: 2A max (contact life: 100000 times)
Protection circuit-DCReverse polarity protection, Surge suppressor, Short-circuit protection
Protection circuit-ACSurge suppressor
Insulation resistance50 MΩ min. at 500 V DC between energized parts and case
Dielectric strength1000 VAC max., 50 / 60 Hz for 1 min between energized parts and case
Temperature influence-1±10% max. of sensing distance at 23°C within temperature range of -25°C to 60°C
Temperature influence-2±15% max. of sensing distance at 23°C within temperature range of -30°C to 65°C
Voltage influence±10% max. of sensing distance in rated voltage range ±15%
IP RatingIP67
MaterialCase: ABS; Sensing surface (lens): PMMA
Operating temperature-30 to 65 °C (with no icing or condensation)
Operating humidityStorage: 35% to 95% (without condensation)
Спасибо заранее!
Это распространенный тип датчика. Оптический, с отражением от предмета. Универсальное питание.
Для каких целей планируете использовать?
Обратитесь к продавцам, они подберут аналог.
Здравствуйте. Помогите понять определение входного сигнала “PUSLE SIGNAL”. В частности для электронного тахометра. Если я намотаю 3-4 витка провода вокруг высоковольтного провода свечи зажигания, могу ли я использовать данный сигнал для тахометра? Спасибо.
Импульсный сигнал. Количество импульсов=количеству оборотов в минуту.
Нет, этот сигнал не подходит. Читайте в инструкции, там должен быть указан сигнал для этого входа (амплитуда, частота, длительность импульсов) и какой датчик использовать.
Могу порекомендовать датчик, но думаю лучше использовать специальный автомобильный датчик для оборотов вала двигателя.
Спасибо за ответ.Опишу мою проблему. Есть китайский LED датчик, на вход по инструкции должен подключатся NPN sensor. Но этот вариант для меня не подходит. Я летаю на параплане с двухтактным ДВС, хочу в качестве информации наблюдать за оборотами двигателя. Есть тахометры, у которых вместо датчиков используется провод конец которого в 3-4 оборота обматывается вокруг ВВ провода свечи зажигания. Так снимаются показания. Если хотите=вышлю фото датчика и схемы подключения. Может поможете мне разрешить эту необычную проблему.
Моя мечта – полетать на параплане)))
Конечно, Николай, высылайте фото, инструкции и тип датчика и тахометра.
Контакты – на странице Контакты.
ПРОСТОЙ ТАХОМЕТР НАЙДЁТЕ НА САЙТЕ info@mytahometr.ru
Предприятие «Цифровые бесконтактные технологии определения числа оборотов и времени работы механизмов» г. Астрахань, ул. Савушкина 61 8-908-610-97-91
Наверно было бы уместно добавить здесь про датчик контроля скорости, очень уж он похож на обычный индуктивный, а также момент про проверку датчиков. Работоспособность датчика можно проверить сев мультиметром на выход, но только не в случае с датчиками имеющими выход открытый коллектор, их следует проверять при нагрузке!
Спасибо за даную статью! всё очень подробно описано и понятно!
Буду рад ответить на любые вопросы по датчикам – их выбору, использованию, подключению.
Здравствуйте Александр. Подскажите пожалуйста решение проблемы.
Собрал управление станком на контроллере, входы цифровые, датчики индуктивные двухпроводные. Датчики без нагрузки ПРОПУСКАЮТ ТОК, попробовал поставить в нагрузку светодиодные лампочки но они все равно пропускают ток.
Двухпроводные датчики – капризная штука, им надо определенную нагрузку, чтобы они могли нормально работать.
Не факт, что входы контроллера могут обеспечить ток, достаточный для нормальной работы двухпроводного датчика.
В таком случае надо датчик нагрузить дополнительным резистором в несколько килоом, который надо подключить параллельно входу контроллера.
Пропускают ток в любом состоянии, в активном, и пассивном? Датчики НО?
Большое спасибо за ответ. Датчики нормально открытые. Лампочек подключенных параллельно видимо не хватает (они тускло горят) при замыкании горят ярко
Лампочки, подключенные в нагрузки к индуктивным датчикам – плохая идея. Лампы накаливания, да и светодиоды, имеют нелинейную характеристику, поэтому датчику приходится нелегко, и он может перегрузиться.
Лучший вариант – нагрузочные резисторы, которые обеспечат нормальный рабочий ток датчика.
Какой ток датчика, исходя из инструкции? Какой контроллер, какой у него вход (npn? pnp?)/ Как контроллер реагирует на изменение состояния датчика?
Можно в качестве нагрузки оставить и светодиоды, но подключайте их через точно рассчитанные резисторы, исходя из рабочего тока конкретного датчика.
А то, что светодиоды тускло горят при неактивном датчике – скорее всего, они питаются через входы контроллера, они ведь тоже подтянуты резисторами к плюсу или нулю.
Здравствуйте Александр. У меня тот же вопрос по датчикам датчики 220вольт 400 милиампер двухпроводные подскажите какие резисторы надо ставить. На входы контроллера подается напряжение от датчиков220 на самих входах напряжени нет контроллер xlogic
220В 50 Гц номинальное напряжение датчиков и контроллера?
Должна быть гальваническая развязка этого напряжения от сетевого. Иначе, возможны неприятности.
Номинальный ток датчика 0,4А. По закону Ома, если датчик замкнётся (сработает), этот ток обеспечит резистор R=U/I=220/0,4=550 Ом. Учитывая, что контроллер по входу потребляет тоже какой-то ток (порядка до 0,1А), то резистор надо ставить на 620-750 Ом.
Но лучше заглянуть в мануал на датчик и на контроллер, и состыковать их по токам с учетом моих рекомендаций.
Здравствуйте, Алексей. Подскажите пожалуйста, согласно какого ГОСТа разрабатывают индукционный датчики приближения? Или может есть другие нормативные документы на них?
Я не Алексей, но попытаюсь ответить)
А Вам для какой цели?
Если сами хотите разработать, то надо задаться необходимыми параметрами.
Производители обычно делают линейки датчиков исходя из потребностей клиентов.
Если просто нужны нормативные документы, попробуйте обратиться к нашим производителям датчиков – на челябинский завод ТЕКО, они делают датчики со времён СССР, и наверняка по ГОСТам.
Какие датчики можно использовать для контроля уровня воды? Как они маркируются и где можно купить? Можно ли их сразу подключать на НЗ или НО контакты контроллера 220 Вольт или только через реле?
Лучше использовать специализированный контроллер уровня жидкости, и к нему бесконтактные датчики.
Хотя есть более простые варианты – поплавковые датчики в них НО или НЗ контакты либо датчики на основе транзисторных схем.
Зависит от Ваших возможностей и конкретной ситуации. Обращайтесь к продавцам в интернете информации много.
Статья достаточно интересная, но было упущена такая тема как “подключение нескольких датчиков в одному входу”.
Какие датчики имеете ввиду?
Вообще, это плохая идея.
Разве что, последовательно или параллельно несколько контактов. Но информативность такого входа снижается.
Датчики NPN подключить 3 шт на один вход
Параллельно три датчика с транзисторным выходом на один вход контроллера?
Так никто не делает. Хотя, с релейными выходами такое возможно.
Надо промежуточную схему, которая бы имела один выход.
Либо, использовать три входа контроллера, и объединять сигналы программно.
А где такое используется. Какой алгоритм?
Если требуется элемент “И” т.е. последовательное включение трех датчиков и вход активен, то тогда питаем первый датчик, выход первого датчика садим на питание второго, выход второго на питание третьего, выход третьего на вход. Если требуется элемент “ИЛИ”, то на выходы датчиков ставим диоды, и подключаем к одному входу.
Да, спасибо за совет!
По поводу элемента ИЛИ всё понятно, только надо ставить ещё резистор для стабильности срабатывания (чтобы уровни были достаточными)
А с подключением датчиков по схеме И – не всё так однозначно.
Тут нужна обязательно правильная последовательность – 1, 2, 3. Если последовательность нарушена, схема работать не будет – датчики будут без питания.
Хорошая статья.Спасибо.
“Положительная логика применяется чаще всего”. Вопрос: почему? В чем ее преимущества пред отрицательной? И какие недостатки? Если у меня, скажем, есть возможность выбора или перенастройки контроллера и датчиков – то какую логику лучше выбрать?
Положительная логика – это когда через датчик на вход контроллера подается положительный потенциал.
Это применяется очень часто, так как традиционно принято минус источника питания (как правило, +24 VDC) принимать за общий провод. Соответственно, плюс поступает на входы, и является активным уровнем.
При отрицательной логике надо постоянно на вход контроллера подавать плюс через резистор подтяжки, а активизировать замыканием входа на ноль. Получается, что в неактивном режиме вход потребляет столько же (или больше), сколько в активном режиме при положительной логике. А в активном -этот резистор замыкается на ноль, и ток становится ещё больше. И помехоустойчивость сильно зависит от этого резистора – чем он меньше, тем лучше.
Много имею дела с современной электроникой, датчиками, контроллерами. Везде принята положительная логика как стандарт.
Александр, подскажите пожалуйста как можно преобразовать NPN в PNP сигнал. Релейная схема не подойдёт, т. к. датчик в схеме тахометра. Можно поставить преобразователь типа SC1, но интересно что нибудь из самоделок. Заранее спасибо за ответ.
Куда поступает сигнал?
На вход контроллера? Какой вход?
Сигнал подаётся на тахометр. Родной датчик имеет PNP структуру с общим минусом. В наличии датчик NPN. Что можете посоветовать?
Сергей, схемку начертил, на днях опубликую.
Вопрос ещё – важно, чтобы датчик работал в той же фазе (активен датчик=активен вход), или фаза не важна, а нужно только подсчитать количество импульсов?
Заменить NPN датчик на PNP и обратно не проблема, делал так много раз, но есть нюансы, поэтому и спрашиваю.
Фаза датчика не важна. Тахометр считает импульсы. Только нужно подать импульсы плюсовые. Кстати датчик DC 12V. Питание подаётся с того же тахометра.
По замене датчиков ответил в новой статье.
Часть статьи касательно подключения датчиков расширил и вынес в отдельную статью.
Александр, здравствуйте! Спасибо за статью! Помогите, пожалуйста подобрать датчик и тахометр к нему в пару. Задача – контроль оборотов вала в диапазоне от 0,5 до 5,0 оборотов в минуту; измеренное значение должно преобразовываться и с аналогового выхода тахометра 0-10 В поступать на управление преобразователем частоты.
Если у тахометра выход 0-10 VDC, то зачем датчик?
Измерьте максимальное напряжение на выходе тахометра (должно быть гарантированно не более 10 В).
Подключайте напрямую на аналоговый вход управления ПЧ. В частотнике можно настроить наклон зависимости выходной частоты от напряжения с тахометра.
Ну так ведь тахометр не может сам по себе без датчика измерить число оборотов вала… мне нужно снимать скорость вращения в одном месте (на валу, который во вращение приводится движущейся по ролику лентой), а скорость частотником регулировать на приводе, используемом в другом месте.
Тахометр выдает постоянное напряжение, прямо пропорциональное оборотам. Обычно, на максимуме до 100 В. Может у вас такой тахометр, что до 10В.
Это напряжение нормируется, далее на аналоговый вход частотника. И вуаля.
Почему не может? Да,у него нет индикатора отградуированного в оборотах в минуту.
Но если он закреплен на валу непосредственно на валу или через ременную передачу, он позволяет точно определить скорость. Пример – двигатели постоянного тока с регулировкой оборотов.
Или нужно по заданию обязательно использовать датчик?
А этот вал крутит не тот самый двигатель?
Иначе, это уже будет тахометр обратной связи, это другое.
Как проверить Pickup (датчик скорости),тип сигнала в Hz (в герцах)..?
Если на корпусе датчика нет индикатора, то нужно датчик включить в схему (подать питание) и активировать/деактивировать металлом
Может ли индуктивный датчик положения работать если на него попадает масло?
Без проблем.
Главное, чтобы масло долго не действовало на изоляцию проводов. Они могут затвердеть.
Доброго времени суток. Подскажите пожалуйста какой использовать датчик при работе с соленоидным клапаном? пытаюсь решить вопрос розлива по уровню, т.е. что бы заполнение шло до определенного уровня. спасибо
Есть поплавковые датчики. Они, когда всплывают, в них замыкается контакт.
Можно использовать индуктивный – если на поплавок прицепить железку, чтобы датчик на неё реагировал.
Можно оптический – на просвет.
Можно специальную систему с датчиками типа щупов, и специальным реле.
Зависит от реальных условий. Соленоид напрямую не подключайте, лучше через промежуточное реле.
Здравствуйте, тезка :)
При разносторонности познаний и интересов, тут (у вас в гостях) я глубиной познаний не сильно выделяюсь..
Лет 35 спустя, пытаюсь что то выяснить о датчиках присутствия – емкостных и индуктивных. Был свидетелем, как такие сборки реагировали на приближение человека, хорошо настраивались на массу (нижний порог). Но с катушкой, видимо, был “не вполне индуктивный”, а какой то более завернутый :).
В готовых устройствах так ничего и не нашел. Подскажите пожалуйста, как выйти на тему? .. или просто подскажите что-нибудь толковое.
С уважением.
Саша.
Здравствуйте)
Рекомендую из того, что есть сейчас, датчики движения инфракрасные и микроволновые.
Думаю, второй подойдет больше.
Спасибо, но то, о чем я упомянул, реагирует не на движение. Это важно. Схем много, интересных. Но в основном – псевдосенсор и охранка (физич.контакт). А то что я помню (и пытаюсь найти) – датчик включающийся на массу, независимо от движения, масса настраивается. Из тех (хотя бы схем), что я встретил – все дистанции сантиметр – 10 см. Я имел в виду ~ 30 – 40 см (пластина или катушка).
Есть ёмкостные датчики, но у них как раз дистанция несколько см.
А что конкретно за объект, какой объем, масса?
Может, получится регистрировать другие параметры, и получать достаточную информацию?
Да нет, все примитивно – настройка на массу человеческого тела. Это все делалось в 70е, а потом 80е годы. Аналогов по срабатыванию я не знаю. “Известность” всей этой дребедени канула в лету – есть массовое предложение – делается то, что покупается.
Представте преславутый горшок (унитаз), в связи с датчиками у народа это самый популярный объект (проверьте).
Нет нормального простого устройства, что б ты вошел в “поле”, включил (свет? вентиляцию?..), а вышел и, выключил. Вот все, в принципе.
Этому посвящены целые сообщества! Некоторые копают с 2012 (2009), но конечно, не только вокруг унитаза.. :) Упоминания о той же теме там звучали (давно), но заглохли необратимо. Не знаю что за магия.
То что видел я, собиралось руками из дескретных элементов.
Ссылки на версии подобных (проверенных) схем есть, но поле короткое.
Люди ставили свою цель.
Александр, здравствуйте. Пожалуйста можете объяснить. Мне нужен оптический датчик, который будет замыкаться при отсутствии предмета в зоне его луча. Т.е. необходим нормально замкнутый.
Я правильно понимаю. Сигналом служит факт наличия предмета в зоне луча? Т.е. Если у нас датчик нормально замкнуты, то при отсутствии предмета он (нормально) закрыт, или нормальное состояние-это когда предмет присутствует?
Нормально замкнутый оптический датчик – это такой датчик, когда при отсутствии активации (т.е. отраженного луча) его контакты замкнуты.
При появлении предмета луч отражается (если датчик диффузный, т.е. с отражением от объекта), датчик активируется, и его контакты размыкаются.
Я доходчиво объяснил?
Логику работы можно легко инвертировать (т.е. НЗ поменять на НО) либо переключателем на датчике (если он есть), либо использовав другие контакты промежуточного реле, либо изменив программу контроллера.
Удачи!
Если что, уточняйте, я отвечу!
Спасибо. Более чем доходчиво. Вам тоже удачи.
Доброго времени суток ! Подскажите пожалуйста , у меня есть счётчик импульсов ИД-2 на нем установлено два датчика npn , совсем недавно один из датчиков вышел из строя сейчас нужно заказывать но не могу понять какой заказывать так как на другом моем счетчике тоже два датчика , но с pnp переходом так воина моем датчике при прокручивание счетного колеса на котором есть металлическая пластина с отверстиями один датчик попадает на отверстие и загорается лампочка на самом датчике , а другой датчик попадает на металл и тоже загорается лампочка , то есть срабатывают по разному ( один когда над ним есть металл , а другой когда нет металла ) . А на втором счётчике датчики pnp так они срабатывают оба на отверстиях в металли и работает все хорошо . Теперь вопрос у меня вышел из строя тот , что должен был срабатывать когда нет металла ( у него загорается лампочка в этот момент ) как узнать какой мне нужен датчик ? Маркировка на нем сорвана …
Александр, здравствуйте!
Поучительная статья и комментарии.
Но не могли бы вы разъяснить в подробностях, как проверить на работоспособность датчик turck Bi10-g30-y0. Заранее благодарен.
Нужно его подключить к нагрузке, например к реле, подать питание, и всё станет ясно.
Схемы подключения я подробно рассмотрел в этой статье.
Я так понимаю нужно подключить последовательно +батарейки 9В, сопротивление 100 Ом, миллиамперметр, +датчика и -датчика к -батарейки. Проводя металлом возле датчика смотреть изменения тока. мне интересно в каких пределах примерно в этом случае будет меняться ток? Или может я в корне не прав?
Прав, но не совсем.
Это двухпроводный датчик, сопротивление я бы использовал не менее 1 кОм. Можно до 10 кОм.
Миллиамперметр не нужно, правильней использовать вольтметр, подключенный параллельно нагрузке.
Спасибо, попробую померить.
Подскажите,у меня датчик AR-G18-3C5PC,хочу к нему подключить магнитный пускатель,но ток у всех катушек больше чем у датчика,как я смогу это сделать,можно ли так подключить через блок питания БПУ 2-1-08?
Ответил с коллегами в ВК – https://vk.com/wall-109281259_3746
Спасибо за статью. Нашёл разъяснение принципа работы индуктивного датчика.
Добрый день! А существуют ли индуктивные датчики на -60?
Добрый!
Морозостойкие?
Существуют, надо искать по каталогам производителей.
Отлично, толкОво , НО…. сам я механик, поэтому и задаю вопрос: у нас на заводе в одном транспортном механизме контролируется индуктивными датчиками цилиндрический штырь диаметром 11 мм, выступающий за габарит наружного звена на 7 мм. Штырь расположен соосно шарниру цепи. Контролируется позиция загрузки, разгрузки и промежуточное положение. Датчики все разные: 16, 24 и 30 мм, но реагируют на один и тот же штырь. Говорят, сигнал то не поступает, то поступает не в то время. Предложил заменить ВСЕ датчики на 12-ти миллиметровые, но мне отвечают специалисты-электрики, что размер датчика не играет никакой роли. У меня сомнения по этому поводу… Подскажите, пажалуста, а?….
Здравствуйте, извините за молчание.
От диаметра датчика зависит его чувствительность.
Но в данном случае нужно обратить внимание на штырь. Оно не должен двигаться продольно (должны быть направляющие или фиксация). На торец штыря нужно приварить пластину достаточного размера, чтобы датчики срабатывали надежно.
