Публикую сегодня третью статью Конкурса статей. Статья посвящена ремонту драйверов светодиодных прожекторов. Напоминаю, что недавно у меня уже была статья по ремонту светодиодных прожекторов и светильников, рекомендую ознакомиться.
А в этой статье автор решил поделиться схемами светодиодных драйверов и опытом по их ремонту.
Автора зовут Сергей, он живет в п. Лазаревское, города Сочи.
Итак,
Содержание статьи:
Статья по схемам светодиодных драйверов и их ремонту
Саша, здравствуйте.
Очень хороший у Вас сайт. Хочу поделиться схемами некоторых электронных устройств, срисованных мною с самих девайсов.
В частности, по теме освещения — схемы двух модулей от автомобильных LED прожекторов с напряжением на 12В. Заодно, хочу задать Вам и читателям несколько вопросов по комплектующим этих модулей.
Я не силён писать статьи, об опыте ремонта каких-то электронных устройств (это, в основном, – силовая электроника) пишу только на форумах, отвечая на вопросы участников форума. Там же делюсь схемами, срисованными мною с устройств, которые мне приходилось ремонтировать. Надеюсь, схемы светодиодных драйверов, нарисованные мною, помогут читателям в ремонте.
На схемы этих двух LED драйверов, обратил внимание потому, что они просты, как самокат, и их очень легко повторить своими руками. Если с драйвером модуля YF-053CREE-40W, вопросов не возникло, то по топологии схемы второго модуля LED прожектора TH-T0440C, их несколько.
Схема LED драйвера светодиодного модуля YF-053CREE-40W
Подписывайтесь! Там тоже интересно!
Внешний вид этого прожектора приведен вначале статьи, а вот так этот светильник выглядит сзади, виден радиатор:

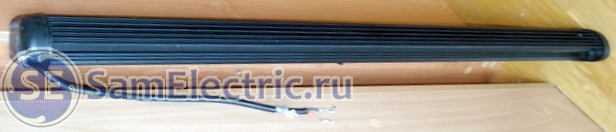

YF-053 CREE Вид сзади

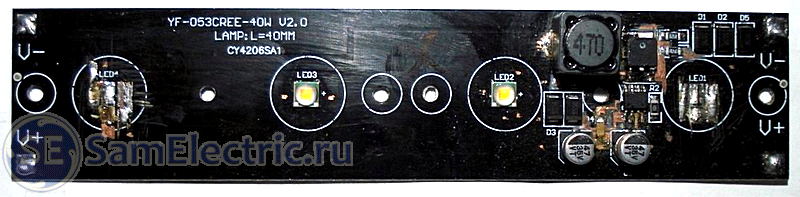

Светодиодные модули этого прожектора выглядят так:

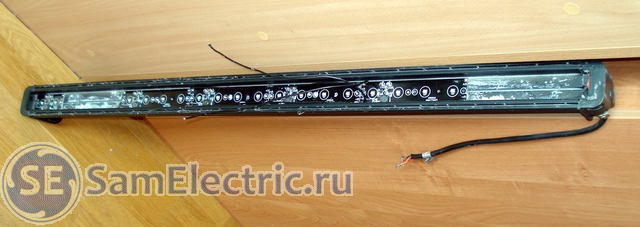

YF-053 CREE LED Модуль YF-053CREE-40W
Опыт по срисовыванию схем с реальных сложных устройств у меня имеется большой, поэтому схему этого драйвера срисовал легко, вот она:
YF-053 CREE Драйвер LED прожектора, схема электрическая
Принципиальная схема LED драйвера TH-T0440C

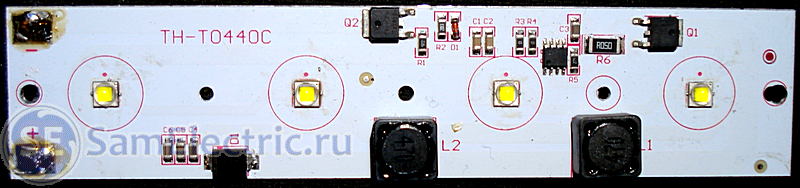

Как выглядит этот модуль (это автомобильная светодиодная фара):
Модуль LED прожектора TH-T0440C

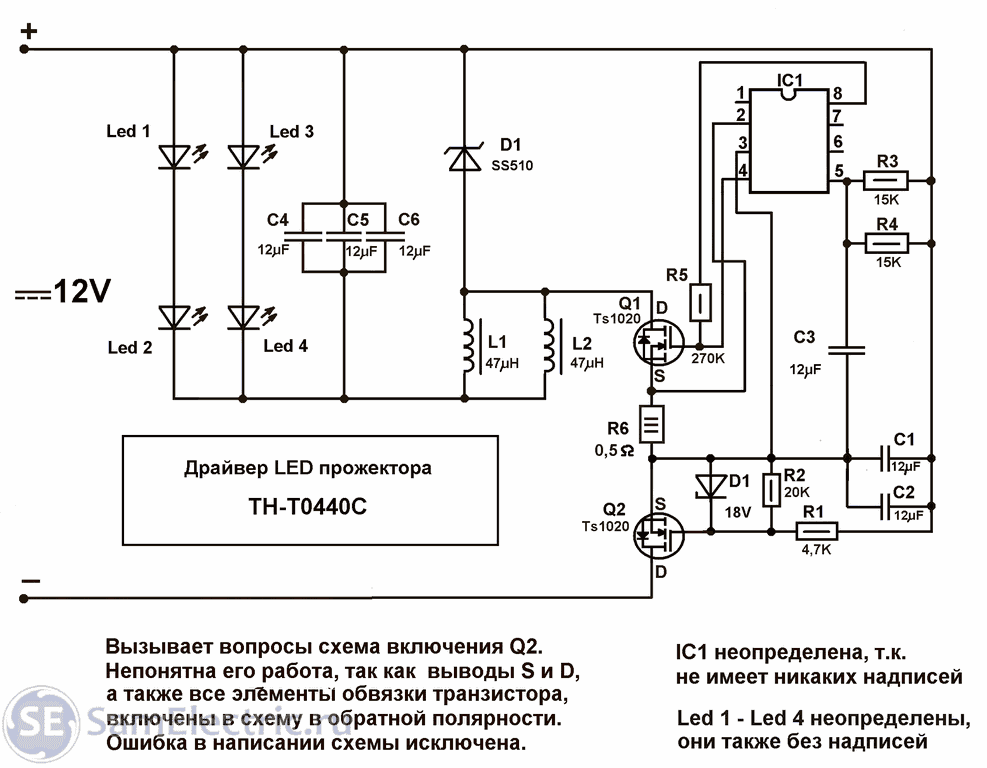

Электрическая схема:
Схема светодиодного модуля (драйвера) TH-T0440C
В этой схеме больше непонятного, чем в первой.
Во-первых, из-за необычной схемы включения ШИМ-контроллера, мне не удалось эту микросхему идентифицировать. По некоторым подключениям она похожа на AL9110, но тогда непонятно, как она работает без подключения к схеме её выводов Vin (1), Vcc (Vdd) (6) и LD (7) ?
Также возникает вопрос по подключению MOSFET-а Q2 и всей его обвязки. Он ведь он имеет N-канал, а подключён в обратной полярности. При таком подключении работает только его антипараллельный диод, а сам транзистор и вся его “свита”, совершенно бесполезны. Достаточно было вместо него поставить мощный диод Шоттки, или “баян” из более мелких.
Светодиоды для LED драйверов
Я не смог определиться со светодиодами. Они в обоих модулях одинаковые, хотя их производители разные. На светодиодах нет никаких надписей (с обратной стороны – тоже). Искал у разных продавцов по строке “Сверхяркие светодиоды для LED-прожекторов и LED-люстр”. Там продают кучу разных светодиодов, но все они, или без линз, или с линзами на 60º, 90º и 120º .

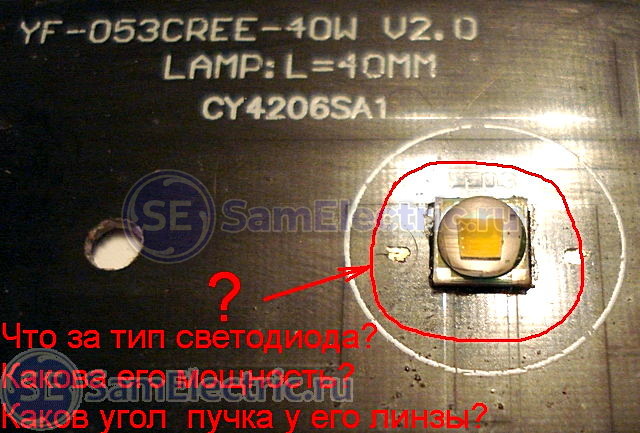

YF-053 CREE Светодиод
Похожих по виду на мои, не встретил ни разу.
Собственно, у обоих модулей одна неисправность – частичная, или полная деградация кристаллов светодиодов. Думаю, причина – максимальный ток с драйверов, установленный производителями (китаёзы) в целях маркетинга. Мол, смотрите, какие яркие наши люстры. А то, что они светят от силы часов 10, их не волнует.
Если возникнут претензии от покупателей, они всегда могут ответить, что прожекторы вышли из строя от тряски, ведь такие “люстры” в основном покупают владельцы джипов, а они ездят не только по шоссе.
Если удастся найти светодиоды, буду уменьшать ток драйвера до тех пор, пока не станет заметно уменьшаться яркость светодиодов.
Светодиоды лучше искать на АлиЭкспресс, там большой выбор. Но это рулетка, как повезёт.
Даташиты (техническая информация) на некоторые мощные светодиоды будут в конце статьи.
Думаю, главное для долговечной работы светодиодов – не гнаться за яркостью, а устанавливать оптимальный ток работы.
До связи, Сергей.
P.S. электроникой “болею” с 1970 г., когда на уроке физики собрал свой первый детекторный приёмник.
Ещё схемы драйверов
Ниже размещу немного информации по схемам и по ремонту от меня (автора блога СамЭлектрик.ру)
Светодиодный прожектор Навигатор, рассмотренный в статье Про ремонт светодиодных прожекторов (ссылку уже давал в начале статьи).
Схема стандартная, выходной ток меняется за счет номиналов элементов обвязки и мощности трансформатора:

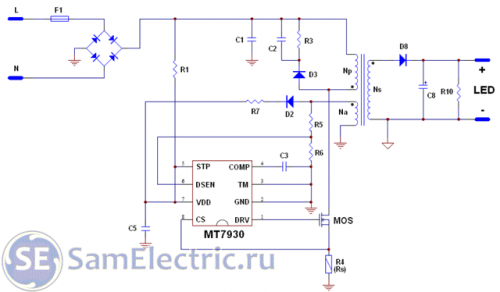

LED Driver MT7930 Typical. Схема электрическая принципиальная типовая для светодиодного прожектора
Схема взята из даташита на эту микросхему, вот он:
• LED Driver MT 7930. Typical application / Описание, типовая схема включения и параметры микросхемы для драйверов светодиодных модулей и матриц., pdf, 661.17 kB, скачан: 4560 раз./В даташите подробно расписано, что и как надо поменять, чтобы получить нужный выходной ток драйвера.

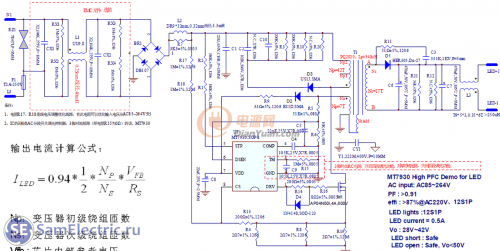

Вот более развернутая схема драйвера, приближенная к реальности:
LED Driver MT7930. Схема электрическая принципиальная
Видите слева от схемы формулу? Она показывает, от чего зависит выходной ток. Прежде всего, от резистора Rs, который стоит в истоке транзистора и состоит из трех параллельных резисторов. Эти резисторы, а заодно и транзистор выгорают.
Имея схему, можно приниматься за ремонт драйвера.
Но и без схемы можно сразу сказать, что в первую очередь надо обратить внимание на:
- входные цепи,
- диодный мост,
- электролиты,
- силовой транзистор,
- пайку.
Далее надо проверить поступление питания на микросхему, которое подается в два захода – сначала от диодного моста, потом (после нормального запуска) – с обмотки обратной связи выходного трансформатора.
Сам я именно подобные драйвера ремонтировал несколько раз. Иногда помогала только полная замена микросхемы, транзистора и почти всей обвязки. Это очень трудозатратно и экономически неоправданно. Как правило – это гораздо проще и дешевле – покупал и устанавливал новый Led Driver, либо отказывался от ремонта вообще.
Ещё схема драйвера светодиодного прожектора
Читатель Валерий Ягодаров прислал фото и схему драйвера прожектора. Он затрудняется с определением типа микросхемы. Кто знает – подскажите!
Добрый день! В рамках ” – кто пришлёт схемы реальных светодиодных драйверов, для коллекции ” высылаю одну из очередных разрисовываемых схем.
Фото драйвера:
Фото платы драйвера, со стороны элементов
Драйвер прожектора скан со стороны пайки
Встал вопрос с определением типа микросхем: на одной U2 – прочитывается 0H-N0F, другая U1 – не определяется – с выгоревшей частью корпуса и оплавившимися резисторами рядышком. Возможно Вам удастся по схемотехническому решению подобрать оригинал или аналог этих микросхем.
LED драйвер на транзисторах 6N40A, 4N65
Радиоэлементы пока не выпаивал. Номиналы обычных и SMD элементов определял по буквенно-цифровому и цветовому коду. Номиналы SMD конденсаторов в схеме – “на глаз”.
В случае определения типа микросхем попытаюсь восстановить работу драйвера, если нет – пойдёт на запчасти. Далее естественно с полной выпайкой элементов можно будет полностью разрисовать принципиальную схему драйвера. На принципиальной схеме тип микросхем указан ориентировочно.
Высылаю мои наработки…
Схема драйвера светодиодного светильника LED_TSV-Lighting 20_12W_220V:
Svetilnik_LED_TSV-Lighting20_12W_220V схема
Svetilnik_LED_TSV-Lighting20_12W_220V плата
Скачать и купить
Вот даташиты (техническая информация) на некоторые мощные светодиоды:
• led datasheet 4,8W- / Техническая информация по мощному светодиоду для фар и прожекторов, pdf, 689.35 kB, скачан: 4990 раз./
• led datasheet 10W / Техническая информация по мощному светодиоду для фар и прожекторов, pdf, 1.82 MB, скачан: 5598 раз./
На этом всё, голосуйте на Сергея из Сочи, задавайте вопросы в комментариях, делитесь опытом!
Особая благодарность тем, кто пришлёт схемы реальных светодиодных драйверов, для коллекции. Я опубликую их в этой статье.
(62 оценок, среднее: 4,60 из 5)
Загрузка...
В схеме светодиодного модуля (драйвера) TH-T0440C роль ключа Q2- защита от переполюсовки, точно так же как в схеме YF-053-D1,D2,D5, только тут падение на открытом mosfet Q2 в десятки раз меньше чем на диодах, так что полевик эффективнее. Открывается Q2 подачей положительного напряжения через резистор R1. Элементы D1 от превышения напряжения на затворе, С1, С2 от помех, R2 разряжает затвор- закрывающий резистор.
Микросхемы в обоих схемах действительно похожи. На AL9110 гугл datasheet не находит, V1 и VCC где то потерялись, должны быть, может плата многослойная, нужно прозванивать… может отсутствие питания микросхемы из за обрыва и есть причина выхода из строя…
Весьма актуальная статья. Много подобных изделий из-за нашего менталитета отходят в мир иной через ” крематорий” (вторцветмет).
Да, труд составления схемы по “девайсу” заслуживает уважения.
Просто хочу отметить излишнее увлечение в русской среде словечками “девайс”, “гаджет” и пр. иностранщиной. Есть прекрасные и понятные “устройства”, “аппараты”, “приборы” и т.д. Круче от иностранщины не станешь!
Уточню.
Я застал времена, когда наличие принципиальной схемы устройства в сопроводительной документации купленного устройства было само собой разумеющимся явлением. На те времена самая крутая схема – телевизор. Сколько я их отремонтировал по молодости именно благодаря этим схемам!?
А сейчас? Всё скрывается якобы под “ноу-хау”. Вот, и приходится с “девайса” срисовывать!
Вы, Сергей, молодец! Проделана работа, заслуживающая внимания.
На фото неизвестный светодиод оч похож на Cree XPG. Именно первый. Потому что XPG 2 там ламелей не видно. А у первых XPE 3 ламели.
Здравствуйте. Принесли прожектор 150Вт. 2 БП. оба сгорели. Модель СПРСМД-50 30-42в. 950 мА. Транзистор WWF8N65L + микросхема 6 ног, код 0H=503. Что за микросхема? Встречали? Чем заменить? Спасибо.
Самая простая схема драйвера 220В больше всего похожа на 2-х транзисторную зарядку для сотовых, но без “вторички” – только стабилизатор тока.
Алексей, интересно взглянуть на схему
Кто подскажет схему OL1003-30W, 30-40V.
Вася,,
Если в Гугле нет схемы по поиску OL1003-30W, поищите по маркировке микросхемы на самой плате драйвера, даташит точно должен быть, а может и схема конкретно этого прожектора найдётся
У меня в прожекторе драйвер SY5800.
Привет всем . Во первых . По моему с 2017 года вся бытовая техника и электроника выпускаемая хоть в ” сарае ” хоть фирмой SONY является не подлежащая ремонту . Только русские ” левши ” на коленке 100 ваттным паяльником без оборудования могут поменять СМД компоненты .
Насчёт китаёзских прожекторов . У меня они летят максимум через полгода ( уличное освещение ) . На моём участке хлама скопилось уже около 50 штук . 2 года назад поменяли уличные светильники . Летят и драйвера и матрицы . То от холода , то от грозы , то от бросков сетевого напряжения . Вот бляха муха экономия ! Кормить Китай нужно . Их много , 1.5 миллиарда и кушать хотят .
P. S. В организации во дворе на моём участке висит старая добрая ” кобра ” на 300 ватт с фотореле и светит уже 10 лет без замены ! ! ! Вот это я понимаю . А покупать каждые полгода китаёзские фонари за 500-800 рублей . Экономика хрен её за ногу .
Уважение Автору за ЕГО Работу! Мне принесли СДО-2-30 как оказалось проблема в драйвере! От блока питания 22В (через 12В лампу накаливания токоограничитель) светодиодная матрица была мертва! Тогда ЛАТР 5 А диодный мост (контроль V-метром напряжения) через А-метр, токоограничитель ПОБЕДА зажглась!Планирую использовать ЕМКОСТЬ (не ЭЛЕКТРОЛИТИЧЕСКУЮ ток ПЕРЕМЕННЫЙ!)на напряжение не ниже 400В 10 мкФ (при напряжении 220 В обеспечит ток 0,6 А. Последовательно диодный мостик выход которого нагрузить светодиодной матрицей.Поскольку напряжение в сети промышленных районов стабильно, использовать дополнительный стабилизатор тока на МОП-транзисторе может излишне?!
Доброго времени суток!
В цехе менял освещение на прожектора RSV-SFL-3-100W. От эл.щита до цеха идет кабель ввг 5X2.5, который в самом цеху раскидывается на 4 линии кабелем 3X1.5. В каждой линии по разное количество прожекторов (от 9 до 11), сеть 3L N PE, заземление собрано но не подключёно (не вбит контур)… В течении 5-7 часов работы в работе осталось 4!!! прожектора (потухли или моргают). К подстанции подключен цех (оборудования нет) и пило рама (в указанный диапазон времени не функционировала). Вывод; либо дефект прожекторов, либо “плохой ноль”. Продавец с широкими глазами показывает, что такие прожектора самые ходовые и я пожаловался первый… Перекос фаз если и будет то мизерный, вполне уложиться в диапазон допустимого напряжения прожектора. Перед началом работ промер показал 228В на фазу.
Может я что то упускаю?
Посмотрел в гугле прожектор по маркировке которую Вы указали
https://rsv-led.ru/katalog/prozhektory/svetodiodnyi-prozhektor-rsv-sfl-3
В описании указано PF 0,9 – очень хороший показатель, догадываюсь, что в этом прожекторе схема питания это линейный стабилизатор, китайцы ещё их называют “smart” driver. Так что в этом прожекторе совсем другое питание, то есть это не импульсный драйвер. Светодиоды обычно используют 2835 на 18 вольт, соединяют в последовательную цепочку, таких цепочек несколько, каждая питается своей микросхемой – драйвером. Для 100 ватт прожектора, может быть 10 микросхем драйверов и 10 цепочек светодиодов, всё распаяно на одной алюминиевой плате.
Мне этот прожектор рекомендовали, да и видел его не раз… Это ещё больше обескураживает… Решил, что поменяю их по гарантии и посажу все линии на 220. И если внешне не будет видно поломки (светодиоды), то один выкуплю и разберу.
Чтобы понять что произошло на самом деле, нужно понять что сгорело в прожекторе, светодиодная матрица или блок питания, если блок питания, то какая именно часть, возможно входная? Поскольку прожекторы на гарантии, Вам разобрать хотя бы один скорее всего не дадут. Не исключено что горит входная часть, тогда возможно это из за перекоса фаз. Нужно не забывать про PF, какой он указан у этой модели прожектора?
Склоняюсь к версии некачественного прожектора, скорее всего перегорает светодиодная матрица, но это только предположение, уж больно быстро перегорает – это странно. Лучше поменять те прожектора что перегорели на новые по гарантии, перед установкой погонять их несколько дней от одной фазы и посмотреть на их поведение.
Разбираться с этим случаем самостоятельно, можно при условии, что уже понимаем как устроен прожектор и как должен работать импульсный блок питания с выходной характеристикой “источник тока”
https://ru.wikipedia.org/wiki/%D0%98%D1%81%D1%82%D0%BE%D1%87%D0%BD%D0%B8%D0%BA_%D1%82%D0%BE%D0%BA%D0%B0
У такого прожектора со схемой линейного драйвера (smart), есть один существенный недостаток – это сильные пульсации света, заметные глазу, с частотой 100 гц. Это можно проверить на камеру мобильного телефона ,будут видны полосы. То есть такое освещение годится там, где человек не находится долго, то есть для улицы или для склада можно его применить.
Выкупать прожектор, чтобы посмотреть потроха, думаю не стоит, а ремонтировать их сложно и не выгодно.
.
Доброго дня. Столкнулся с проблемой в бесдроссельным прожектором 100вт. После замены диодов, начинают выгорать соседние, и так почтм бесконечно. Один за другим.
Драйвера все целые, вроде олк 3537, сейчас точно не помню. Поменял десятка два светодиодов, вроде стал работать, но насколько его хватит х.з. На втором таком же погорели все диоды, поменял на другие, какие были с ламп трубок на 18вт, после включения ток на диодах был где-то 25мА. Светились неярко, но через 10 минут работы начали гаснуть.
При прозвонке почти два десятка дегоадировали, хотя нагрева не было совсем. Поменял диоды, микрухи сдул и поставил драйвер от лампы трубки.
Стал работать и диоды не дохнут, светит не так ярко как 100, но оно и понятно. В матрице 108диодов было. Четыре группы по 27, ещё и с отводами, схема хитрая какая- то. Не встречал раньше таких. Отдельно коробочка в эпоксидке, я так понял это мост диодный, мож. В нем ещё, что. И драйверов 8 шт. По два частично в параллель. Видимо другие диоды не годятся для него. А какие там непонятно. Скорее всего на 1 ватт
На какие диоды производили замену? Вы уверены, что они обладают идентичными параметрами с оригинальными?
Есть способ, чтобы избежать этих проблем – диоды нужно менять все сразу.
В ПРОЖЕКТОРЕ СТОЯТ В ОСНОВНОМ 1 ВАТ 9 ВОЛЬТТ. В ЛАМПЕ 18 ВАТНОЙ СТОЯТ 3 ВОЛЬТА 0.2 ВАТТА . ВОТ ОНИ И ГОРЕЛИ
Добрый вечер!
Эпопея с прожекторами получила продолжение!
На 13 прожекторах выгоревшие диоды матрицы… А вот на оставшихся 3х, матрица целая, НО! Видны следы температурного воздействия (изогнута пластина отражателя)!
А теперь десерт!!!
Как я писал выше, в цеху 4ре линии по 9-11 прожекторов. Заменив первую линию и оставив её включенной приступил к замене второй. Практически сразу заметил, что в заменяемой мной линии наблюдается слабое свечение матрицы. Подключив земляную жилу (а она и сейчас без контура) к весьма посредственной “земле”, отметил существенное понижение свечения. Выходит, что “фаза” хоть и ослабленная, перетекает “в землю”… Отсюда ряд вопросов… 1.) Как в таком случае поведет себя УЗО? 2.) Какая “каша” была на земляной жиле при 3P подключении? 3.) Если “фазы” свободно переходили между линиями, не могло ли это стать причиной масового выхода их из строя?
Сергей, это не совсем “перетекание”, это скорее всего наводка. Хотя конечно утечка тоже есть, учитывая длину линии и небесконечность сопротивления изоляции.
3) Переходили – не совсем верный термин. Скорее, была проблема с подключением нейтрального провода. Если он имел плохой контакт, то был сильный перекос фаз, и на светилники могло приходить вместо 220 до 380 В.
Ну заземление в этом случае нужно по любому, чтобы исключить много неприятностей.
Перед заменой прожекторов, перевел все линии на 220… Когда заметил свечение и по про бывал (землю), я разъединил общую скрутку “земли” всех 4х линий. И свечение пропало…
А общая скрутка “земли” была надежно подключена к заземляющей шине?
Я писал выше (в самом начале), что заземление только планировалось… Его и сейчас нет…
Тогда понятно – был перекос фаз в трехфазной системе.
Ну а землю по любому нужно будет.
Александр, из каких соображений Вам понятно? Мне не понятно, причём тут земля вообще? Земляной проводник идёт только на корпус, электрической цепи там не должно быть, тусклое свечение может быть из-за ёмкости между платой со светодиодами и корпусом, как только корпус отсоединили от земли, цепь в которой эта паразитная ёмкость разорвалась, свечение прекратилось. Мне по прежнему не понятно почему массово горели прожекторы? Что там оплавилось у прожектора, если в микросхеме драйвера должна быть функция отключения при перегреве? Есть ли на плате драйвера варистор? Если он сработал, то было превышение напряжения в результат перекоса фаз, а так пока ничего не понятно и доказательств превышения напряжения нет
Хотя да, возможно это перекос и превышение напряжения, варистора на плате драйвера наверно нет, а вот это я просто не правильно понял:
“Практически сразу заметил, что в заменяемой мной линии наблюдается слабое свечение матрицы. Подключив земляную жилу (а она и сейчас без контура) к весьма посредственной “земле”, отметил существенное понижение свечения. Выходит, что “фаза” хоть и ослабленная, перетекает “в землю”
Тут наверно нужно было измерить напряжение, что бы не гадать, тогда точно было бы понятно, а так фразу “существенное понижение свечения.” не понятно как трактовать, я понял что это свечение когда прожектор выключен, такое бывает из-за тока через паразитную ёмкость платы со светодиодами и корпусом
Алексей здравствуйте!
Я выше писал, что на 10кВт подстанции “сидит” данный цех и пило рама которая в во время выхода прожекторов не работала. Откуда мог взяться перекос фаз? Что его могло вызвать? 20 светодиодных прожекторов на это явно не способны…
По поводу “свечения”, то оно было едва заметным, при чем цех без окон (заделаны) и плохо освещен (пользовался переносным прожектором). Заземлил на трос подвеса, свечение стало еще тусклее. После разъединения всех земляных жил, свечение полностью пропало.
Сергей, а Вы можете проверить состояние “0”? Как проверить (измерить) написать? Если ноль оборван, то перекос может быть при любой нагрузке, даже если включен один прожектор на одну фазу, а на другую два, то будет перекос, там где один прожектор, напряжение будет выше. Как раз пилораме ноль не нужен, если там сам мотор трёхфазный и всё исправно! Наоборот, симметричная нагрузка (трёхфазный мотор) будет работать как виртуальный ноль!
История со слабым свечением светодиодов в выключенном состоянии к перекосу фаз отношения не имеет совсем
Сейчас все линии прожекторов работают от 220, как и ручной электроинструмент.
Помогите пожалуйства!
Не включается акумуляторный фонарь!
Нужна схема драйвера до акумуляторного фонарика “Varta” модель: 18682
Один светодиод, и зарядка на 8 вольт.
Может ктото поможет!
Спасибо!
Иван, начните с простого – проверка контактов, наличие напряжения на ключевых точках схемы.
Думаю что фонарик продвинутый, раз просят схему, там скорее всего микроконтроллер и управление режимами кнопкой без фиксации. Схема в данном случае поможет только проверить цепь кнопки, подачу питания и цепь самого стабилизатора тока светодиода (драйвера). Обычно микроконтроллер формирует сигнал ШИМ, который подаётся например на драйвер Amc7135 (может быть несколько драйверов в параллель)
Посмотрел в интернете описание к этому фонарю, там всего один режим яркости, возможно кнопка с фиксацией, тогда всё проще. Нужно прозвонить все цепи и проверить напряжения на драйвере, выдаёт ли он питание на светодиод
Вариант схемы с параллельным включением драйверов AMC7135
Спасибо Алексей за ответ!!!
На диоде SS24A большое падение напряжения!
Что проверять не знаю! Данные транзистора NC3a в интернете найти не могу!
Интересная плата! Похоже на ней собраны и импульсный драйвер светодиода и схема зарядки батареи. Еще вероятно, что управление всё-же кнопкой без фиксации и микроконтроллером, тогда скорее всего Вам не удастся это починить, в случае если слетела прошивка микроконтроллера (такое бывает), то прошить его будет сложно. Я бы в таком случае не тратил напрасно время и купил готовый драйвер китайского фонаря, с подходящими характеристиками и ещё подходящую платку для зарядки батареи, в зависимости от напряжения батареи (один элемент и или два последовательно)
пример драйвера700 мА, для светодиода 3 ватт с одним кристаллом 3 в
Вот нашёл хорошую универсальную платку для зарядки с возможностью задать количество элементов в батарее, один 4.2в или два 8.4в, схема импульсная, значит будет хороший КПД и минимальный нагрев
В драйвере картинку которого я привёл для примера нет возможности управлять включением кнопкой без фиксации! Простите я ошибся! Он работает только с кнопкой с фиксацией.
Вы не написали про кнопку включения, она с фиксацией? А то я гадаю как там организовано питание
Если кнопка без фиксации, то пришла в голову ещё идея, если вы сможете найти где на вашей плате контроллер, и найдёте с какого вывода выходит сигнал управления включением драйвера, то можно попробовать обойтись без замены всей платы, если всё остальное исправно, но нужно это проверить, подав управление на включение драйвера. Можете дать чёткое фото платы с двух сторон?
Есть платки для управления кнопкой без фиксации, типа бистабильное реле, но как раз для такого случая с питанием от батареи.
Например такое https://aliexpress.ru/item/4000575727148.html
или вот
https://aliexpress.ru/item/4001240899132.html?spm=a2g0o.productlist.0.0.5e3b224f2ASWsM&algo_pvid=69c947ec-3417-436b-ae7b-75fb332130cd&algo_expid=69c947ec-3417-436b-ae7b-75fb332130cd-12&btsid=0b8b15cb16075186493802276e1ef1&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&sku_id=10000015425887584
Кнопка с фиксацией!
Если кнопка с фиксацией и у фонаря только один режим яркости, то микроконтоллера на плате нет! Уже легче.
Без схемы трудно розобратся!
И схему негде взять!
1.
Если приходит +6 вольт от батареи (красный провод), то диод не пустит ток через себя, он запаян катодом (-) к плюсу батареи, так что напряжение которое вы подписали такое и должно быть.
Кстати что там за батарея? Неужели свенцовая? Странное напряжение 6 В, такое у свинцовой батареи обычно (3 банки), или если две банки литиевых, но сильно посаженных, среднее для одной банки лития 3,6 В, если две, то должно было быть 7,2 В.
2.
3.
4.Вот плата побольше!
Спасибо за помощь !!!
Маркировок не видно, 6 ногий черный таракан (корпус sot23-6) может быть драйвер светодиода, но это не точно, без маркировки трудно сказать. Восьминоная микросхема в корпусе so8, может быть что угодно, может два транзистора в одном корпусе, может микроконтроллер, может операционный усилитель, перечень большой, нужна маркировка что бы определить.
Я обычно не имея полной схемы довольствуюсь datasheet на микросхему, который можно найти по маркировке, если задать в поиск.
Если приходит +6 вольт от батареи (красный провод), диод не пустит ток через себя, он запаян катодом (-) к плюсу батареи, так что напряжение которое вы подписали такое и должно быть, вероятно что этот диод в цепи зарядки батареи.
Кстати что там за батарея? Неужели свенцовая? Странное напряжение 6 В, такое у свинцовой батареи обычно (3 банки), или если две банки литиевых, но сильно посаженных, среднее для одной банки лития 3,6 В, если две, то должно было быть 7,2 В.
Вот батарея!
Микросхема – LEDA 1709.
Даташит для микросхемы с такой маркировкой Гугл не находит, пробовал по-разному искать, полносиью с буквами, или только цифры – не находит
Вот тут почитайте, светодиодный драйвер вышел из строя, микросхемка в таком корпусе как у вас, тоже опознать не могут, но в комментариях что то советуют, может что-нибуть пригодится.
https://pikabu.ru/story/pomogite_opoznat_smd_komponent_predpolozhitelno_led_driver_6092520?view=amp
столкнулся с ремонтом драйвера прожектора 100Вт. на выходе 90вольт, 1.2 А. в схеме заменил мост диодный, предохранитель , полевик, сопротивления в цепи полевика , но драйвер не заработал. осталось подозрение на контроллер, на котором его маркировка затерта намеренно производителем. контроллер на 6 ножках . кто может подсказать тип его?
Нужно смотреть по типовым схемам, сравнивать, и можно определить тип.
пытаюсь найти типовую схему драйвера , пока безрезультатно. где то наткнулся на контроллер RT7304 и посмотрел его типовую схему подключения это ближе к разгадке но по ножкам не совпадает
Евгений, OB2263MP может эта микросхема?
https://pdf1.alldatasheet.com/datasheet-pdf/view/1141909/ETC2/OB2263MP.html
хотя по выводам у вас GETE на 1 ногу, а VDD похоже приходит на 4 ногу.
Поищите вбив в запрос sot23-6 шим
вот тут есть таблица совместимости
https://antenna-dvb-t2.info/PWM_controllers.php
Здравствуйте. Подскажите пожалуйста аналог чипа SDS3103BS. Такие чипы стоят в драйвере прожектора на 50 ватт. В интернете толком ничего не нашел! У али экспресс такого тоже не нашел хотя чип явно китайского происхождения
Сергей, это линейный драйвер, он работает на подобии LM317, только он высоковольтный.
То что драйвер линейный, видно на фото по схеме включения, на схеме нет катушек индуктивности как у импульсного драйвера.
Если вы пытаетесь ремонтировать прожектор, то у меня есть вопросы:
1) светодиоды проверили, все целые? При проверке светодиодов учтите, что светодиоды в такой схеме используют не 3-х вольтовые (однокристальные), а используют многокристальные, скорее всего18 вольтовые, но бывают на 9В и на другие напряжения кратные трем.
2) зачем вам аналог такой микросхемы драйвера, те микросхемы что на фото не работают? Как вы их поверили?
Здравствуйте Алексей. светодиоды все целые (они 9 вольтовые).сгоревшие я заменил с этим проблем нет. один из чипов (микросхемы) 3 на фото не рабочий. проверял мультиметром. сравнивая с рабочим прожектором. оригинала в продаже не нашел даже у товарищей китайцев. даташит тоже не нашел. возможно есть аналоги? обращаюсь к Вам как к более опытному специалисту
Похожая микросхема SYT1000A.
Я думаю что не в драйвере дело, там их у вас 4 шт в параллель, вряд-ли они все сразу вышли из стоя. Скорее всего обрыв в цепочке светодиодов, я бы там искал проблему.
На подключенной плате к сети, нужно коснутся щупами тестера и померять напряжение на светодиодах, разбив их на группы допустим по 3-5 светодиодов последовательно. Если на какой-то группе напряжение сильно завышено по сравнению с другими такими же группами, допустим 5 светодиодов, то в этой группе обрыв. Обычно если производить таким способом измерение, то при касании к группе где обрыв, остальные светодиоды слабо светятся, ток начинает течь через щупы и сопротивление тестера, цепь замыкается.
Здравствуйте уважаемый Алексей. спасибо за подсказку. попробую с таким чипом. для конденсатора думаю найду вариант пайки. поломка произошла из за попадания влаги во внутрь прожектора. светодиоды почти не пострадали. пару штук я заменил проверить которые проще простого. из четырех запаралелиных чипов “умер” только один – это на 100% точно. правда сгорел еще резистор (15 Ом) перед диодным мостом ну это тоже мелочь.
Сергей, я понял!
Думаю, если выбил предохранитель (резистор на входе схемы 15 Ом), то сдох один из драйверов. Я бы выпаивал микросхемы драйверы по одному и прозвонил на предмет к.з., межу входом и выходом микросхемы, что бы найти избавится от пробитой микросхемы, все сразу микросхемы вряд-ли пробило.
Отпаиваем одну микросхему, прозваниваем её и те что остались на плате, к з. будет либо на отпаяной микросхеме, либо и
Без одной или двух микросхем прожектор заработает, если цепочка светодиодов целая.
* …к.з. либо на отпаяной микросхеме, либо в тех что остались на плате, вычисляем какая пробита и избавляемся от неё, а целую оставляем в схеме.
Здравствуйте Алексей. я очень благодарен за Ваши советы. но проблема в том что я не могу найти родную микросхему и нет данных по ней чтобы подобрать какой либо аналог. я хоть и дилетант в электронике но сгоревший чип определил без особых заморочек.
Сергей, на плате прожектора мощностью 50 ватт должно быть несколько таких микросхем драйверов, сколько из них сгорело, или сгнило от залития?
прошу меня извинить если я ошибаюсь но у меня возникло странное чувство что я общаюсь с компьютерной программой. (может паяльной кислоты надышался) ну да ладно начну с начала: прожектор 50 ватт светодиоды 9 вольт четыре запаралеленых микросхем SDS3103BS. (всего одна не рабочая). проблема заключается в следующем – не могу найти описание (даташит) данной микросхемы для замены на аналог. аналог требуется потому что в продаже нету SDS3103BS. еще раз прошу меня извинить
Сергей, если не рабочая только одна микросхема, то можно её отпаять с платы, затем заменить предохранительный резистор 15 Ом на исправный, и если все светодиоды рабочие, то прожектор должен заработать!
Микросхемы драйверы включены параллельно, это значит, что если убрать одну из четырёх микросхем, то снизится ток в цепи на 1/4, мощность прожектора снизится тоже на 1/4, но работать будет. Всё просто и не нужно искать замену сгоревшей микросхемы.
здравствуйте Алексей. и снова я за вашим советом! ситуация заключается в следующем: имеется светодиодная лента на 150 ватт 12 вольт у которой вышел из строя блок питания с соответствующими характеристиками. я заменил на другой силовой блок питания с той разницей что он на 400ватт 12 вольт. лента светится но полевые транзисторы (К2607) очень сильно греются. в определенный момент блок уходит в защиту (отключается). проверил транзисторы оба живые (проверял мультиметром. выпаевал оба) возникло подозрение на резистор! судя по маркировке он на 1,8 Ком но мультиметр выдает совсем другое. фото прикладывается. что подскажете?
Вы смогли запустить прожектор?
показания мультиметра
извините с резистором ошибка вышла судя по маркировке не 1,8 Ком а 10,8Ком. при переключении на 20Ком мультиметр одни нули выдает!!!
Сергей, судя по цветным полоскам, сопротивление резистора 0,52 Ом.
здравствуйте Алексей. прожектор отремонтировал. у старьевщиков приобрел убитые прожектора за копейки так что еще один можно собрать бес проблем. на счет резистора – на нем 5 полос а не 4! или я полоски не стой стороны ввожу?
1 коричневый
2 черный
3 серый
4 красный
5 зеленый
Сергей, видимо не с того конца читаете цветовую маркировку резистора.
Я обычно стараюсь рассуждать логически, если мультиметр показывает сопротивление меньше чем я прочитал, значит скорее всего я прочитал неверно. Как устроен резистор? На керамическое основание, которое не проводит ток, наносят проводящий слой с заданным сопротивлением. Неисправный резистор вероятнее будет с повышенным сопротивлением или в обрыве, если проводящий слой нарушен, чем с пониженным сопротивлением или в К.З.
Я думаю что К.З. в резисторе вообще очень трудно устроить, даже скорее невозможно.
По поводу того, что вы решили разобрать блок питания, который у вас отключается после непродолжительной работы, что вы хотите с ним сделать? Отремонтировать, усовершенствовать, или разобраться в чём причина отключений?
Я бы начал с замера потребляемой мощности. Возможно, что реальная мощность потребления, выше чем вы думаете, потому сгорел первый блок, а новый блок, что вы поставили на замену старому просто уходит в защиту.
здравствуйте Алексей. старый блок отработал верой и правдой 4 года со своей родной светодиодный лентой. причину поломки я сильно не выяснял хотя на первый взгляд видно что 3 конденсатора (2200мкФ-16вольт) сильно раздуло. со второй блоком хотелось выяснить причину очень сильного нагрева транзисторов и конечно же исправить. насчет резистора- ВЫ все правильно пишете и я так же рассуждал! ну даже если читать маркировку с другого конца выходит 528 ом. да и какой смысл ставить одноватный резистор с мизерным сопротивлением если и так есть предохранитель перед ним? вот мощность не замерял. лента светится вся. в понедельник проверю отпишусь
В импульсном блоке питания резистор с малым сопротивлением, это как правило датчик тока силового транзистора. Его сопротивление подобрано так, что бы при номинальном токе (мощности), падение напряжения на нём не превышало установленный пороговый уровень. В случае превышения этого напряжения, схема срабатывает так, что закрывает транзистор, так работает защита блока питания от перегрузки по току.
Если вы уверены что этот блок питания соответствует заявленной мощности, и вы уверены что он выключается от перегрева, то возникает противоречие.
Нужно разобраться что не соответствует, либо мощность ленты выше чем вы думаете (не забудьте учесть рост тока потребления ленты от нагрева во время работы), либо блок питания рассчитан на меньшую мощность от заявленной. Задачу с двумя неизвестными не легко решать, нужно убрать одно неизвестное, например выяснить реальную мощность потребления.
Ваш резистор я прочитал так:
Первая м вторая полоски это цифры, третья это множитель, четвертая точность, а последнюю не читала, она скорее всего обозначает температурный коэффициент, так как нанесена на самый край корпуса резистора.
Вот что думаю про светодиодную ленту, возможно происходит к.з. после её нагрева во время работы? Такой дефект будет рудно уловить
Про пятую полоску возможно я не понятно написал, я имею в виду, что можно её не учитывать вообще, тогда всё сходится.
Обычно резисторы маркируют так, что с одного конца полоски ближе к краю резистора, с этой сторны и начинаем читать.
А тут получилось наоборот, полоска, которая находится с самого края оказалась последняя, а не первая, и скорее всего означает температурный коэффициент
здравствуйте Алексей. замерял потребляемую мощность ленты – выходит чуть более 40 ватт, амперметр показал 3,4 ампера при 12 вольтах. проверил ленту – повреждений пробоев нет. блок заявлен как 400 ватный даже если товарищи китайцы и приврали то не на столько. транзисторы греются до 125 градусов один греется сильней на 20-25градусов. даже не знаю что еще предпринять!
Дайте фото платы блока питания с обеих сторон, хочу примерно представить схему. Возможно блок просто работает не в режиме, поэтому он сильно греется.
здравствуйте Алексей. я установил кулер на этот блок что значительно уменьшило нагрев. заказал аналогичный блок для сравнения. фото скину чуть позже если не разберусь сам
здравствуйте Алексей. подскажите пожалуйста где можно найти информацию на микросхему SIC9534K. я нашел даташит на SIC9534D но боюсь что это совсем другие параметры.
Сергей, а в чем сомневаетесь? Сравните что на плате, с тем что в документации, какие ноги микросхемы куда идут, какие ещё элементы присутствуют кроме микросхемы. Если схема импульсная, тогда должен быть дроссель на плате
здравствуйте Алексей. и снова я к Вам за советом. на блоке питания 12В вздулись конденсаторы я их заменил на новые. но на выходе стало скакать напряжение начиная с 9В поднимается до 12В и снова падает до 9В. пульсирует не слишком быстро. силовые транзисторы проверил (выпаивал) пробоя нет. конденсаторы перед установкой тоже проверял. блок питания служил для питания светодиодных лент. грелся. я подключил обдув но видимо этого оказалось не достаточно хотя нагрев стал в пределах нормы. может ли пульсировать из-за ШИМ? или возможна другая причина?

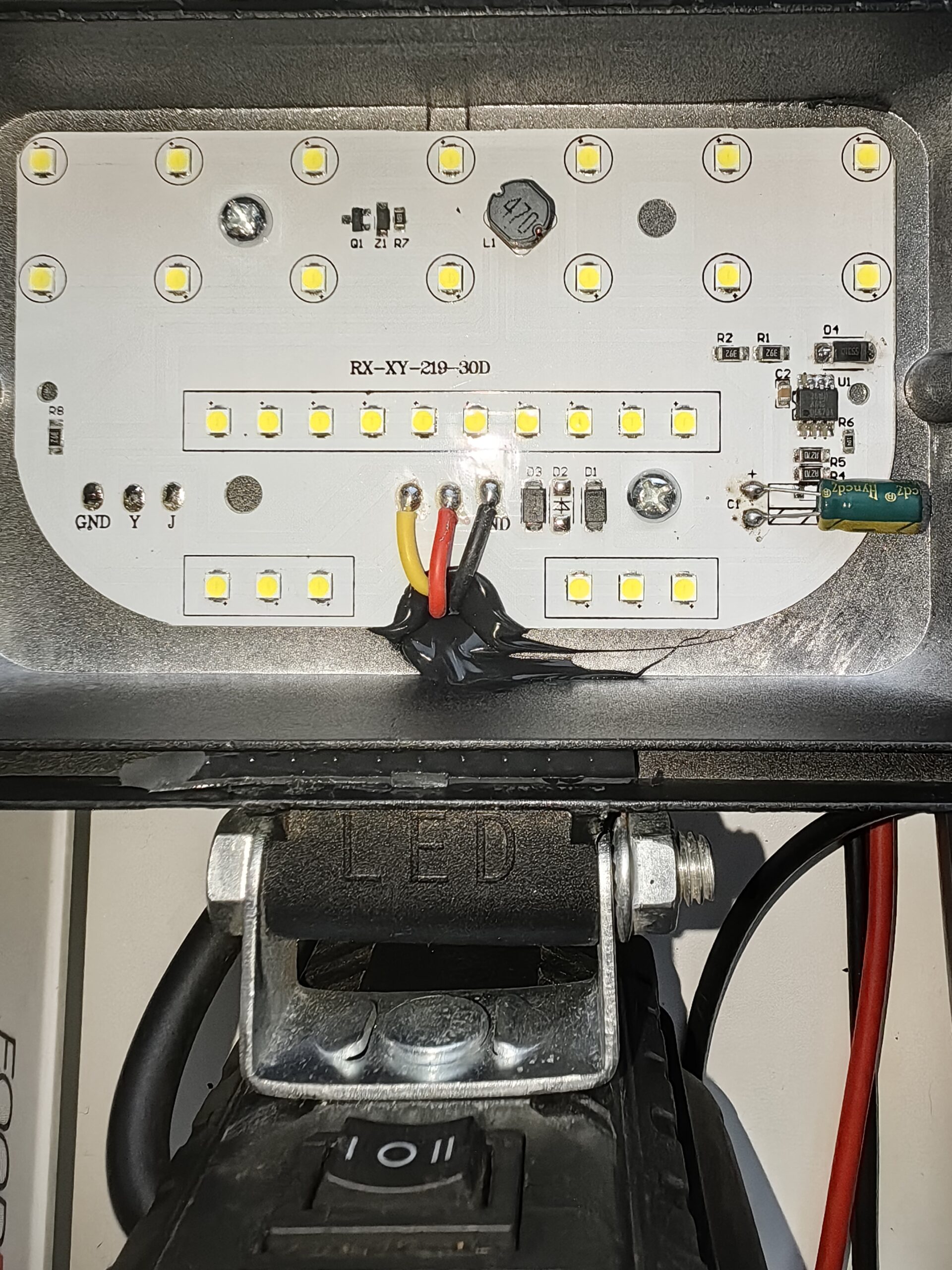

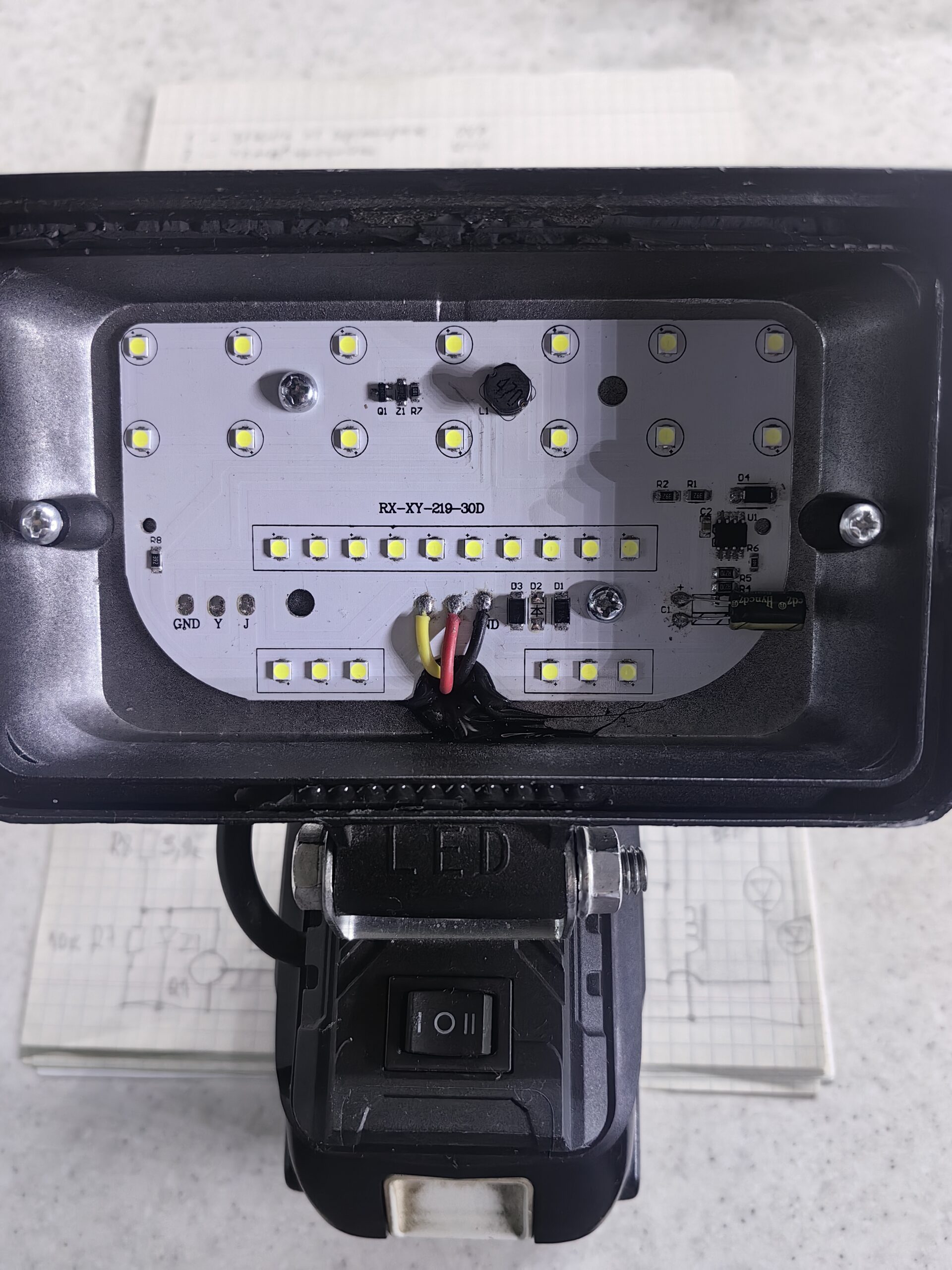

2
3

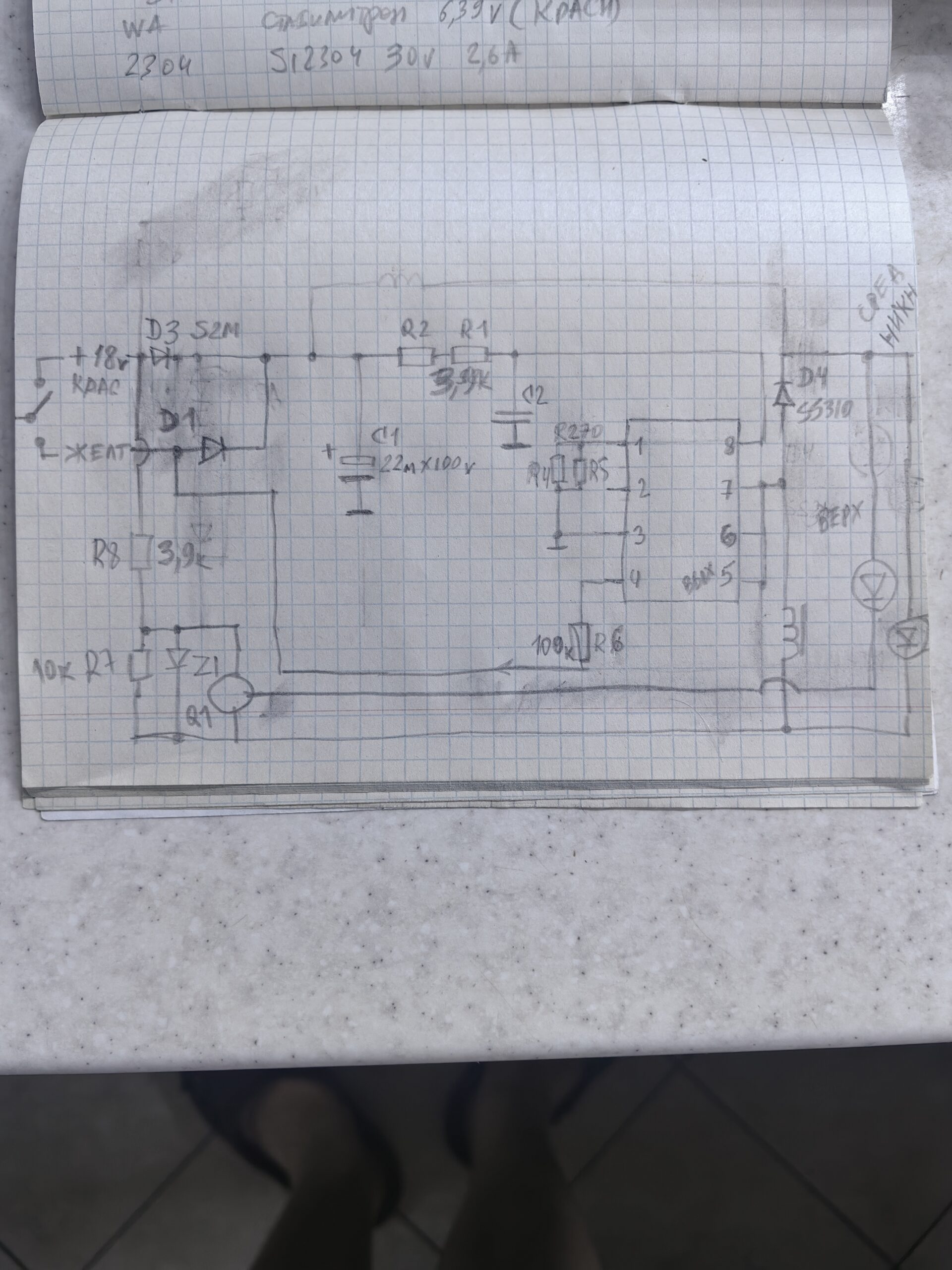

Здравствуйте. Сергей, большое спасибо за проделанную работу. Искал схему драйвера ДВ 36 IEK . Везде схем полно а этой нет. Пришлось нарисовать самому с платы драйвера, но куда то ее дел. Было это пол года-год назад. На плате стоят шестиножки ZT7HA с полевиком 4N60D и 1221 с полевиком KIA7610A
5030
Как увидел вашу схему Драйвер LED на 6N40a и CS4N65 сразу вспомнил то, что рисовал сам.
Еще раз огромное спасибо за ваш труд и помощь любителям копаться в схемах и платах.
С уважением дед Валентин
