Статья содержит подборку электрических принципиальных схем энергосберегающих ламп и электронных балластов. Схемы понадобятся для ремонта энергосберегающих ламп, про который рассказано в статье Как и зачем ремонтировать энергосберегающие лампы.
Итак, перед тем, как браться за ремонт, рассмотрим принципиальные электрические схемы энергосберегающих (компактных люминесцентных) ламп. Схемы взяты из интернета, авторство я не знаю, если авторы откликнутся – буду рад.
Как обычно, все схемы и картинки можно увеличить, кликнув по ним мышкой.

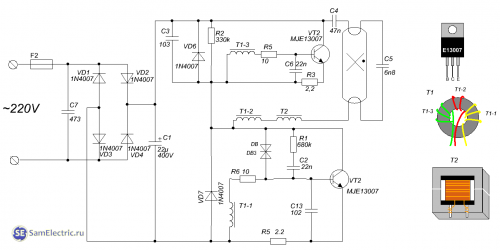

1. Схема энергосберегающей лампы мощностью около 100 Вт.
Принцип действия всех схем одинаков.
Переменное напряжение 220 В с частотой 50 Гц поступает на двухполупериодный выпрямитель (диодный мост). Из переменного напряжения таким образом получается постоянное. Таким образом, на конденсаторе выпрямителя образуется напряжение около 310 В.
220 · √2 = 220 · 1,41 = 310,2 (Вольт)
Это постоянное напряжение питает генератор, который выдает импульсное напряжение с частотой около 10 кГц. Генератор построен на двух высоковольтных транзисторах, даташиты на которые можно скачать в конце статьи. Также в схему обязательно входит трансформатор, который обеспечивает положительную обратную связь для обеспечения генерации.
Ниже приведены другие варианты схем ламп и электронных балластов, но принцип действия тот же. Если у кого есть другие варианты схем, присылайте, опубликую.
У светодиодных светильников источники питания совсем другие, просьба не путать. Если интересно, моя статья по схемам и ремонту светодиодных светильников и прожекторов.

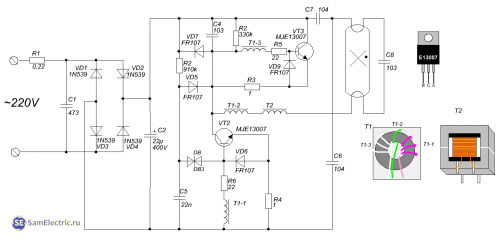

2. Схема энергосберегающей лампы мощностью около 100 Вт. Вариант 2.
Подписывайтесь! Там тоже интересно!

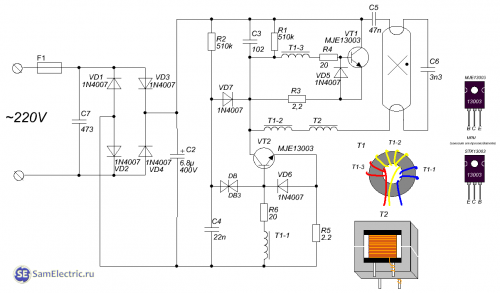

3. Схема энергосберегающей лампы мощностью 20 Вт.

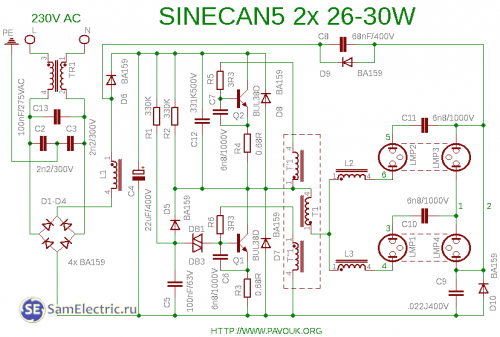

4. Схема sinecan5 на 2 колбы или лампы.

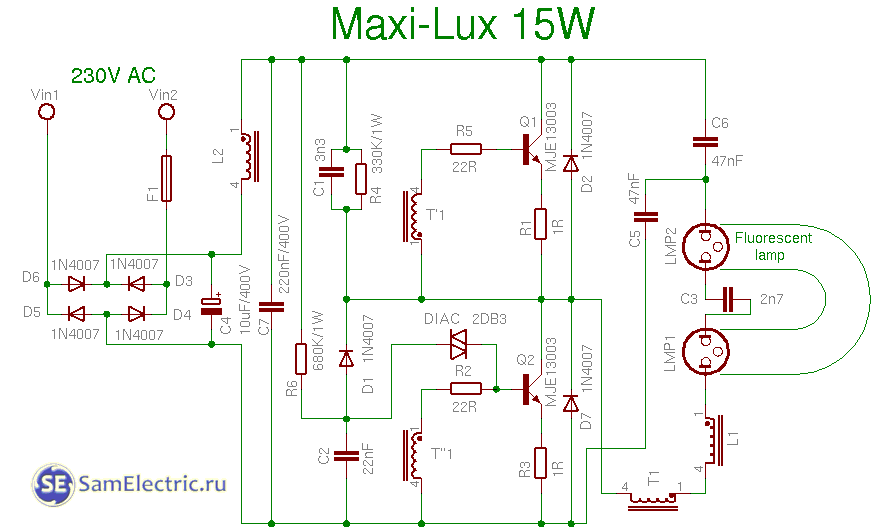

5. Схема maxilux 15w

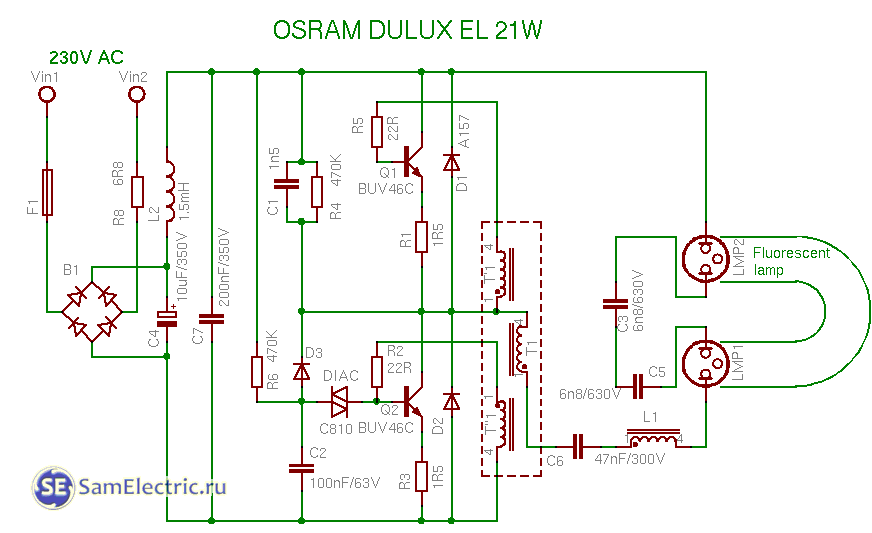

6. Схема osram 21w

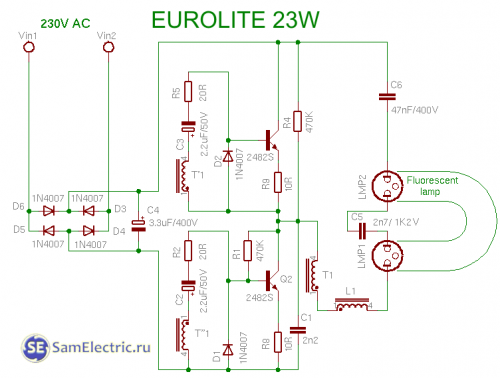

7. Схема eurolite 23w

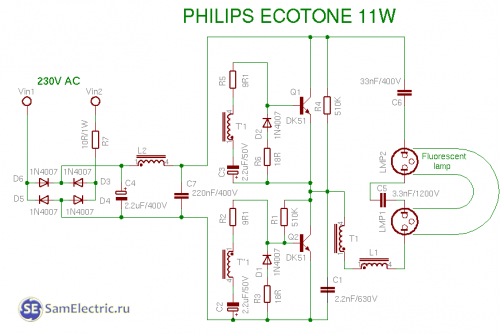

8. Схема philips 11w

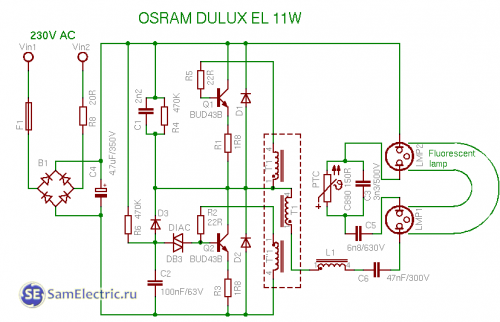

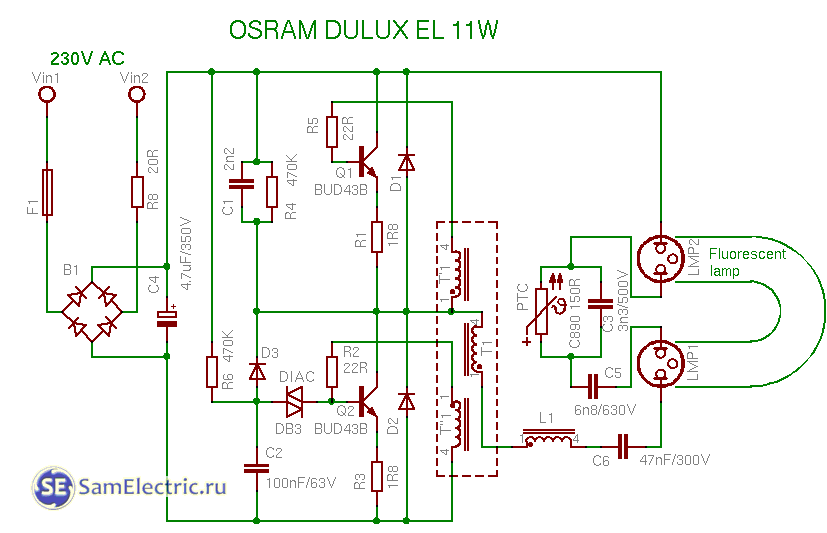

9. Схема osram 11w

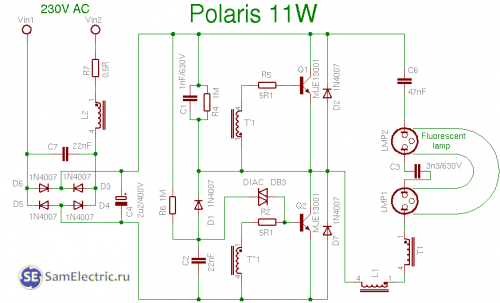

10. Схема polaris 11w

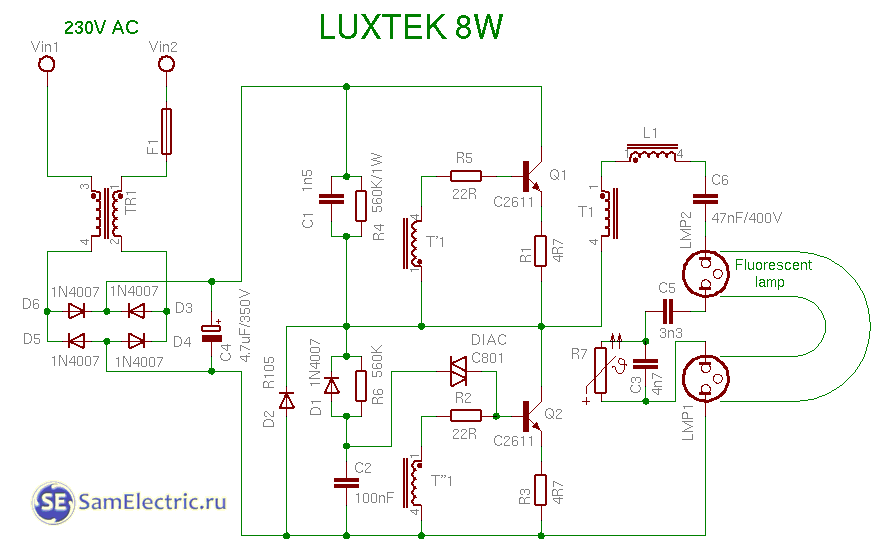

11. Схема luxtek 8w

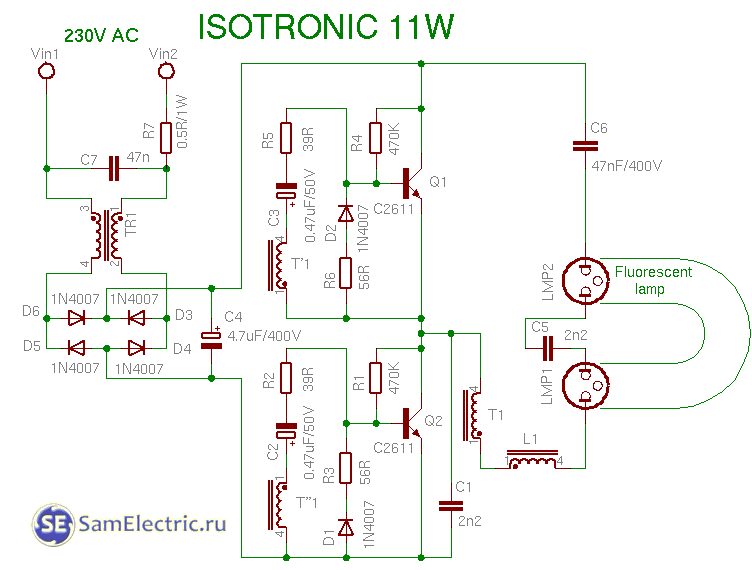

12. Схема isotronic 11w

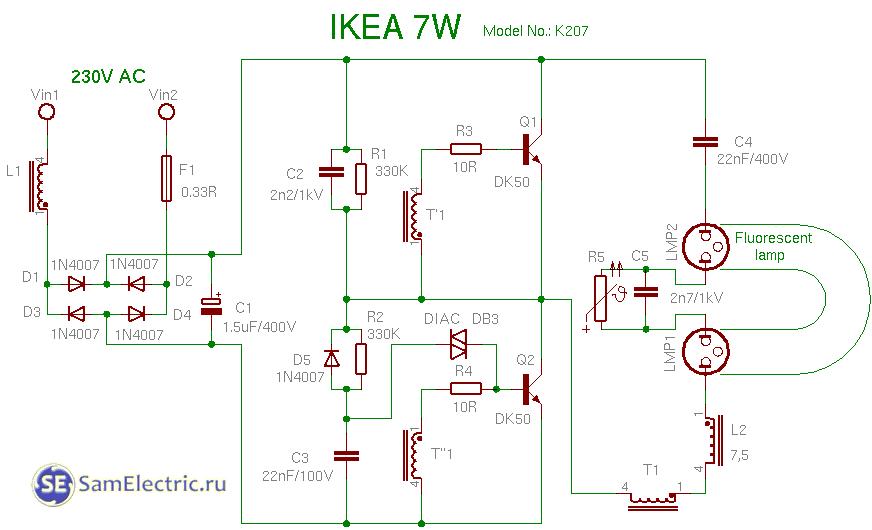

13. Схема ikea 7w

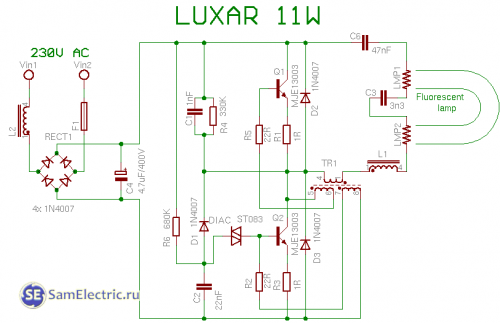

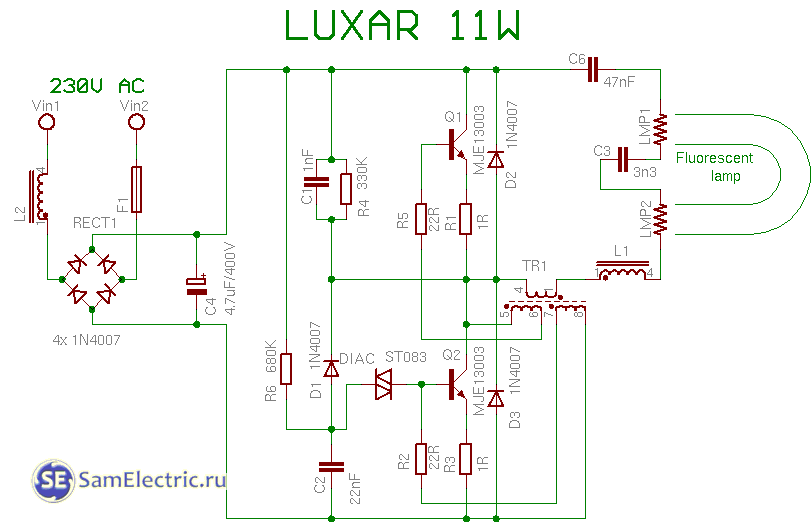

14. Схема luxar 11w

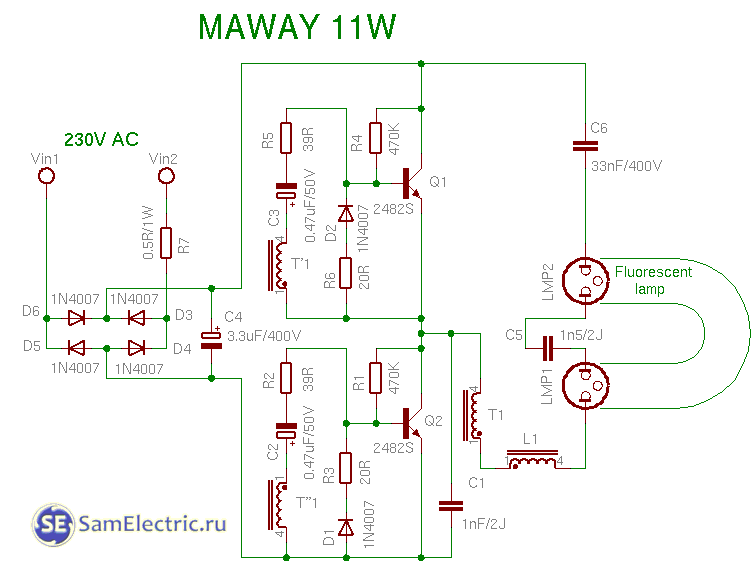

15. Схема maway 11w

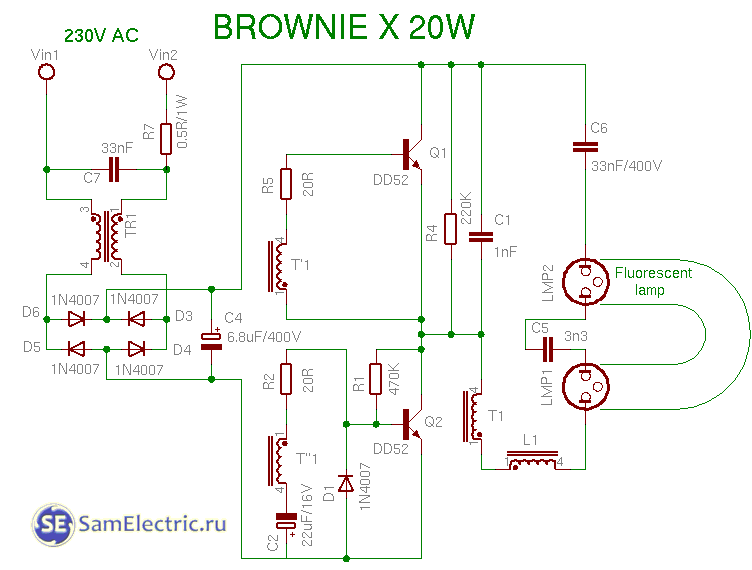

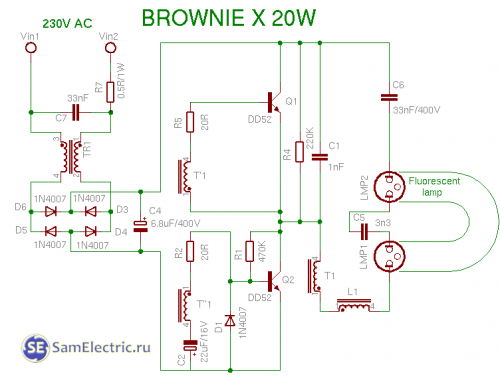

16. Схема browniex 20w

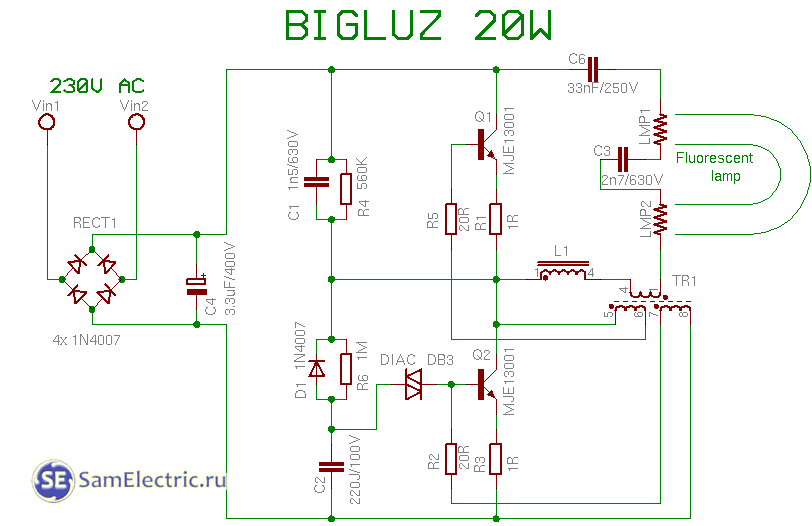

17. Схема bigluz 20w
Вот такая подборка схем.
Дополнение от 27 февраля 2016 г
Публикую схему и фото от читателя по имени Икром из солнечного Ташкента. Его вопрос и мой ответ см. в комментариях за эту дату.

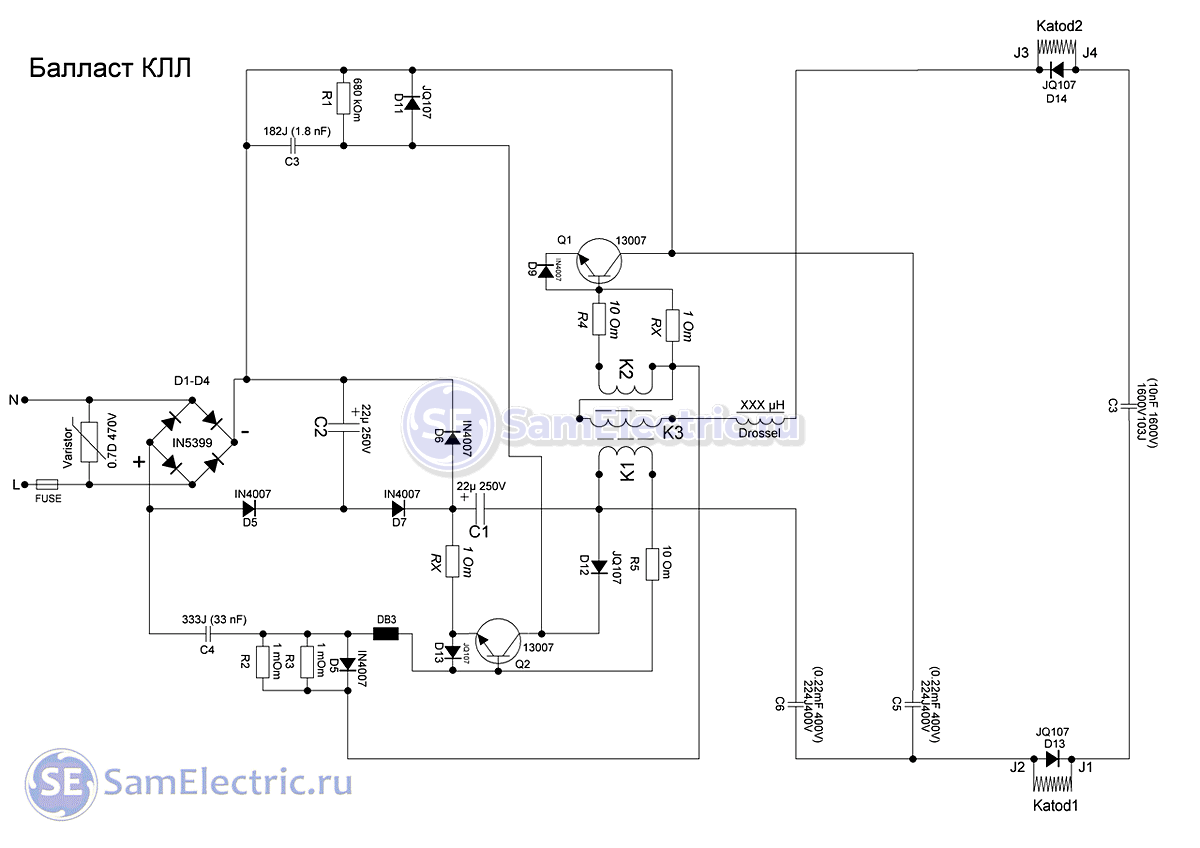

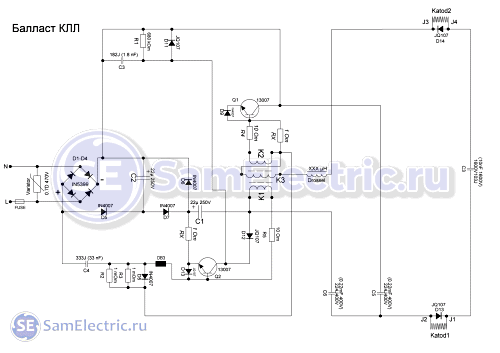

Схема лампы. Знаки + и – на выводах диодного моста D1-D4 поменять местами.

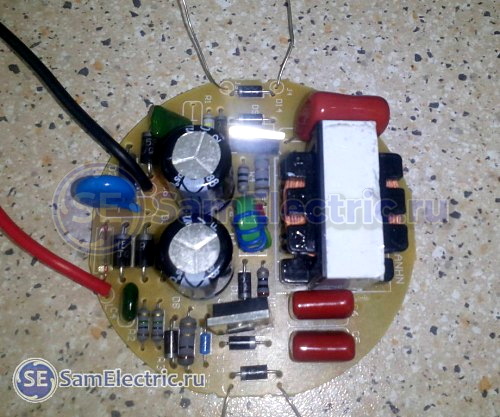

Новый балласт (сечение проводов тороидального трансформатора 0,37мм2)

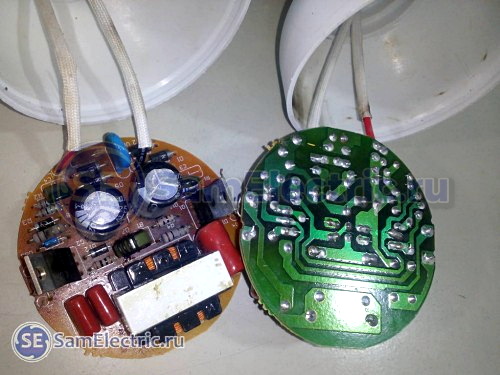

балласт сгоревший
Скачать справочные данные на транзисторы для люминесцентных ламп
Как и в смежной статье по ремонту ламп, выкладываю файлы по теме. Всё можно скачать бесплатно и свободно. Пользуйтесь на здоровье, и пишите отзывы и благодарности в комментарии.
А если Вам интересно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!
• mje13001 / Даташит на транзистор mje13001, pdf, 88.67 kB, скачан: 8170 раз./
• MJE13002 (УКТ9145Б),MJE13003 (УКТ9145Б)_40W / Даташит на транзисторы, pdf, 187.82 kB, скачан: 10906 раз./
• MJE13004 MJE13005_75W / Даташит на транзисторы NPN, pdf, 184.15 kB, скачан: 5054 раз./
• mje13005_on_75W / Даташит на транзисторы к энергосберегающим лампам., pdf, 135.38 kB, скачан: 5036 раз./
• mje13006 mje13007_80W / Даташит на транзисторы к энергосберегающим лампам., pdf, 192.8 kB, скачан: 4582 раз./
• MJE13007-On_80W / Даташит на NPN транзисторы к энергосберегающим лампам., pdf, 127.07 kB, скачан: 11270 раз./
• mje13008 mje13009_100W / Даташит на NPN транзисторы к энергосберегающим лампам. Собраны несколько даташитов разных производителей в один файл., pdf, 1.07 MB, скачан: 5874 раз./
Скачать книги
• В.В.Федоров. Люминесцентные лампы / Подробно рассмотрены принципы работы люминесцентных ламп. Процесс производства, схемы включения, параметры. Много теории, хороший учебник, djvu, 2.72 MB, скачан: 14260 раз./
• П.А.Дормакович. Газосветная реклама. / Вопросы эксплуатации, монтажа и разработки трубчатых разрядных ламп с холодным катодом., djvu, 2.86 MB, скачан: 5005 раз./
• Пособие по ремонту энергосберегающих ламп / Пособие по ремонту энергосберегающих ламп. Рассказано, как можно дать вторую жизнь энергосберегающей лампе. Или из двух-трех собрать одну., doc, 25.62 MB, скачан: 30638 раз./
Напоминаю, что много книг по электронике, электрике можно скачать также со страницы Скачать.
В заключении хочу сказать, что схемы энергосберегающих ламп постоянно совершенствуются и меняются, поэтому на данной странице приведено далеко не всё.
Видео
Ниже – пример ремонта энергосберегайки:
Напоминаю для тех, кто хочет заняться ремонтом КЛЛ: вам сюда.

(73 оценок, среднее: 4,75 из 5)
Загрузка...
спасибо
здравствуйте,большое спасибо за схемы ламп,но,если можно,пожалуйста ,перезалейте книгу Федорова-там всего 18 страниц-остальное-пусто -Ренад
Скачал здесь, проверил – всё нормально.
Просто может, не докачалось. Может, проблема в низкой скорости интернет.
Попробуйте ещё раз, или с другого браузера.
спасибо большое,книгу норм ально перезакачал,возник еще (пока 1) вопрос-как можно распечатать схему балласта с экрана-комп пишет,что принтер занят,или.что не нашел изображения?……….помогите,если это не криминал пож
Нажимаете на схему, чтобы увеличить изображение, затем правой кнопкой, “Сохранить как…”.
Сохраняете к себе на компьютер, открываете файл, как обычно, и распечатываете.
Удачи!
Александр ,доброе утро,спасибо .у меня получилось
скажите пожалуйста,нормально ли то,что после выключения энергосберегающей лампы наблюдаются проблески света? Может ли в лампе накапливаться заряд или что-то ,что дает эти проблески?
Да, есть такой неприятный эффект, когда лампа вспыхивает после выключения.
Эта проблема, и способы её решения подробно изложена и обсуждена в моей статье.
Удалите подсветку из выключателя!
Если на лампу подключена фаза, лампа будет давать импульсное загорание, поэтому на лампе должен подключён ноль а на выключатель должна приходить фаза.
Это когда в выключателе стоит светодиод или неоновая лампочка.
очень подробно. спасибо за схемы.
Уважаемые добрый вам вечер. Помогите найти схему люминисцентного китайского светильника PLF 10 8w.
Более полной инфы по вопросу на одном сайте – не встречал.Огромное благодарю, за труды.
Р.С.Еще бы моточные данные и цены Вам бы не было.Еще раз благодарю.
А транзистор dd127d внутри имеет защитный диод? У меня такие стоят, но нигде о них толком не сказано
Даташит можно легко найти. Это биполяр, npn, с диодом.
Спасибо, много полезного !
Уважаемый автор! На Вашей статье я прочитал много очень полезного. Особенно для тех кто только начинает изучать устройство и принцип работы балластов. Благодарю за труд. У меня возник один вопрос.
Недавно мне в руки попала одна модель балласта КЛЛ. В нем кроме всех основных компонентов, еще и присутствуют некие детали как Предохранитель от перенапряжение (в виде плоской веритикальной катушки, “видиар” помоему называется) и два лишних диодов. Что непонятно, то это те самые две диоды расположены между двумя проводами каждого выхода на лампу. т.е. если для каждой стороны лампы по два выходного провода, то между этими проводами расположен диод IN4007. Удаление или противоположное подключение этих диодов – на работу балласта никак не влияет.
ВОПРОС: В чем же заключается их функция? Заранее спасибо за ответ.
Предохранитель от перенапряжения – это варистор. Он в некоторой степени защищает схему от скачков напряжения и в целом повышает надежность лампы.
Диоды – я думаю, что они предохраняют схему лампы от переходных процессов при включении. Переходные процессы могут быть связаны с тем, что катушка лампы имеет некоторую индуктивность, и при быстром включении-выключении может возникнуть паразитная противоЭДС, которая приведёт к поломке схемы.
Пусть всё стоит. Раз китайцы не сэкономили, значит, это действительно нужно.
Доброго времени сутки. Внимательно и с радостью прочел Ваши ответы. Огромное благодарность за Ваше внимание и время, которое уделили.
Вы правильно обо всем догадались. Да, к сожалению, Я не могу провозгласить имя производителя (мол не хочу их расстроить или обидеть…. узбекский менталитет, как понимаете ))) ). А лампы мы брали как 85 Ваттные. На них 6 мес. гарантии.
Лампы используются в супермаркете с хорошей вентиляцией (в кол-ве премерно 1000 шт.). Они прикручены во внутрь алюминиевых колпаков, установленных на горизонтальных металлических профилях.
Я, как бы, предугадал Ваши рекомендации, и уже успел провести пару тестов.
1. Измерил пиковую температуру нагрева деталей балласта.
– транзисторы – 105ᵒС.
– полярные конденсаторы и тороидальный трансформатор – по 105ᵒС.
2. Перемотал катушку трансформатора проводов с сечением 0,45мм2 с лаковой изоляцией (с макс. теплостойкостью 180ᵒС).
– нагрев не уменьшился (измерял китайским лабораторным прибором с 8-ми гибкими термопарами), но думаю продлил жизнь лампу хотя бы еще на 2 месяца.
3. Пробовал использовать в этом же помещении 65 Ваттные КЛЛ тоже данного производителя. Как удивительно, они и не греются, и не перегорают. хотя висят уже почти месяц. А ранние успевали перегорать даже за 5 суток.
Я реально замешен. помогите с выводами…..
На схеме Икрома поменяйте, пожалуйста, “+” и “-” диодного моста. Статья полезная, спасибо.
Спасибо за совет. Как попробую, сразу отпишусь о полученном результате.
Проверил. Перевернул диоды. Но увы, при включении схема выдает сигнал КЗ. Но лампа не горит. Есть еще варианты. Буду признателен.
Зачем?
Икром, Вы не поняли)))
Просто, на схеме у Вас ошибочка…
Около вывода диодного моста, который идёт на “+” конденсатора, нужно поставить “плюсик”, на другом – “минус”.
Ведь оно так и устроено. Когда перерисовал схему балласта в раскатанном виде, Я наверное раза сто перепроверял -именно так ли все соединено. Но все таки есть. Вот поэтому Я считаю, что при проектировании балласта была допущена серьезная ошибка.(((
Не может быть. Схема лампы и проектирование тут абсолютно ни при чём, это классическая схема диодного моста. Со школьных времён имел дело с ней миллион раз.
Просто взять в графическом редакторе (Визио? Сплан?) и поменять местами два значка – “+” и “-“.
да да. понял. заменил уже знаки. спасибо за поправку.
Вопрос есть. В разных лампах по разному подключаются катоды. Один всегда на дроссель. Второй через конденсатор или на плюс, или на минус, или на среднюю точку из двух конденсаторов. Почему?
Спасибо за схемы.
Здравствуйте! Нужна схема балласта Лайт Люкс EB-4×18. Фотография корпуса Вы привели в статье “Ремонт энергосберегающих ламп”. Надпись под фото “ЭПРА на 4 лампы с другой схемой включения”. Перегорели транзисторы, тут без проблем – заменил. Проблема в резисторах – не могу найти, какое сопротивление у какого из них должно быть. Поиск схемы в интернете не дает результатов. Помогите, пожалуйста, найти схему. Спасибо!
Схемы такой, к сожалению, нет…
Есть 30 штук совецких лдс 90см 65ват нужно собрать баласты.какой посоветуете.заранее сп.пс если можно схему.
Не проще ли для них использовать дроссели и стартеры?
Электронный балласт можно подобрать любой, на эту мощность.
Собрать – не вариант, купить готовые будет дешевле.
Че за 1.41 в формуле ??? Откуда взяли ?
Корень из 2 = 1,4142.
Прошу подсказать ,почему при ремонте элетронных балластов при полной замене сгоревших деталей и установке проверенных новых лампы зажигаются ,но максимум через минуту сгорают оба транзистора с обвязкой и так несколько раз на нескольких устройствах-прошу помощи
Если на одинаковых устройствах происходит одно и то же – значит, какая-то деталь не в норме.
Возможно, транзисторы некачественные?
Здрвствуйте! Спасибо за схемы!
На третьей схеме вероятно ошибка – у меня на руках лампа, у которой все совпадает кроме того что резистор R2 паралельно VD7 идет а не на + как на схеме.
Спасибо за внимательность!
Отремонтировать получается?
я из него сделал блок питания. А так как хотелось чтоб было по- красивому – переразвел новую печатку, вот и искал похожую схему, потому что неуверен был что срисовал правильно. еще раз – благодарю!
Добрый день, Александр.
Разобрал экономку с целью достать из неё динистор для самоделки. Очень сильно удивился, когда не обнаружил его там. Стал всматриваться, сравнивать с приведёнными схемами у Вас в статье, на других ресурсах и обнаружил следующее:
– динистора нет;
– присутствует третий транзистор R7D3 в smd исполнении, наряду с двумя, традиционными для схем балласта, 13002;
– деталей на плате немного меньше, чем на опубликованных схемах, ну так мне показалось, по крайней мере.
Получается есть ещё один, пока не опубликованный (не найденный) вариант схемы балласта.
Производитель лампы – фирма “Рекорд”, с виду вроде отечественная. Если у Вас есть такая схема, просьба опубликовать.
Я не особо специалист, но разобраться было бы интересно. Может я что и перепутал, но вроде не встречается нигде схема с 3-мя транзисторами.
Схемы такой нет, выложил, что есть.
Возможно, этот транзистор включен в схему как динистор.
Производитель не стоит на месте, работает над усовершенствованием.
Отечественных производителей не встречал.
Достал её ещё раз, и действительно производитель – Китай, просто есть импортёр наш, который делает все надписи на русском (даже на цоколе самой лампы), “одевает” лампу в отечественную картонку, ну и т.д. Возможно и собирают её уже наши из готовых узлов, но это вряд ли, тогда бы писали “сделано в России”.
Если интересно, могу забросить фотки платы балласта. Может Вы разберётесь как схема устроена и это кому-то ещё поможет.
И главный вопрос: где подсмотреть как это “включить транзистор в схему как динистор”? Какие транзисторы так можно включить, какие нет, всегда ли это возможно, какие расчёты нужны при этом, ….?
http://www.pavouk.org/hw/lamp/en_index.html#electrical_construction
Здесь довольно обширный материал по схемам.
Александр большое спасибо, за собранную коллекцию в одном месте. А у Икрома схема не правильная, (кроме + и -) куча ошибок. Если даст фото обеих сторон своего балласта, то нарисую правильную схему.
Добрый день! Прошу подсказать:
1) можно ли как-нибудь снизить эффект мерцания люминисцентной наст лампы? Лампа (сама колба) сейчас установлена такая Camelion 11 Вт цоколь 2G7 (холодный белый свет) U-образная. Балласт стоит EB-H11A.4. Может ёмкость электролитич кондёра увеличить (тот что на вых диодного моста стоит). Сейчас там стоит 6,8мкфХ400В. По габаритам туда влезет 22мкфХ400В 105грС. Может ещё что поменять дабы сделать эту лампу наименее вредной для глаз?
2) ИЛИ может быть полезней для глаз поставить ЛЕД лмапочку?
Речь идёт о настольном светильнике. На работе с местом туго – сижу в тёмном углу, а на столе стоит монитор DELL 2407WFPb.
Можно просто поменять лампочку. Если мерцание низкочастотное, то можно поменять конденсатор, от этого пульсации уменьшатся.
Если дело в глазах, то лучше всего лампа накаливания плюс хороший общий свет, чтобы не было контраста.
Либо светодиодные, специальные для глаз.
Александр, спасибо. Дело в глазах. Какие есть светодиодные “специальные для глаз”?
Прежде всего, имеющие “мягкий теплый” свет.
Также зависит от фильтра.
Узнавайте в магазинах, там подскажут, хотя возможно будет рекламная замануха)
Спасибо большое!
Спасибо за труд!
Олег.
А какое напряжение на нитях? Т.е. чем его можно померять?
Там высокая частота, и что покажет обычный вольтметр, не знаю. Можно сравнить с исправной лампой. Буду благодарен, если поделитесь такой информацией)
Важнее знать сопротивление нитей (нет обрыва), и наличие постоянного напряжения более 300В на конденсаторе фильтра.
Спасибо, полезный сайт.
В схеме 3 “Схема энергосберегающей лампы мощностью 20 Вт” найдена ошибка: резистор R2 должен быть соединен с коллектором транзистора VT2, а не с коллектором транзистора VT1, т. е. шунтирует диод VD7.
Здравствуйте, подскажите пожалуйста: тесть отдал лампу IEK 55W E27 6500k. Висела в погребе, попала вода – перегорели две дорожки, предохранитель, диод в мосту, отгорели резистры. Всё заменил, восстановил, правда вместо резисторов на 0,5W поставил на 1W. Включаю – выбивает пробки(автомат) в доме и отгорает(в лампе) провод идущий от цоколя на плату.
“Всё заменил” – это как?
В первую очередь, надо менять транзисторы. Скорее всего, они пробиты.
Иван, если к.з. по входу, то нужно проверить диодный мост на пробой. Возможно после восстановления дорожек, где то сопля на плате, а когда пробивает транзистор, то резистор в цепи эмиттера перегорает, такого к.з. как у вас не будет, просто лампа не запустится
Согласен, надо диоды тоже проверять.
Вообще в таких случаях, как показывает моя практика, иногда приходится менять до 90% деталей.
На светодиодной лампе появились на светодиодах чёрные точки в чём может быть причина ?
Значит, они уже или почти неисправны.
Александр,
Кэп!
Юрий, если интересно как точка появилась, то вот версия:
Кристалл светодиода при работе нагревается, соответственно идёт линейное термическое расширение, со временем проводник отрывается от кристалла.
драйвер светодиодов на выходе имеет фильтрующий конденсатор, который при обрыве цепи, зарядится до напряжения холостого хода, за тем, произойдёт пробой зазора (трещины между проводником и кристаллом), конденсатор разрядится с бОльшим током, чем рабочий ток драйвера. В месте трещины выделиться тепловая энергия, обуглиться люминофор.
Последствие такого разряда – и есть чёрная точка на светодиоде
Спасибо )))За информацию
Долго курил схемы, но так и не смог понять какими элементами/номиналами, кроме транзисторов, определяется мощность балласта экономки. Разброс номиналов +/- лапоть :(
Есть очень хороший баллон (точно рабочий)на 32W, но самый большой имеющийся балласт на 20W. Подскажите, пожалуйста, что в нём нужно изменить?
Останки родного балласта восстановлению не подлежат абсолютно. Обуглившиеся элементы не читабельны, транзисторы были DD127D (в имеющемся 13003D, т.е. должны потянуть.).
Вася, основная разница в дросселе и в трансформаторе на колечке. Если есть родной дроссель, ставьте его, ну и транзисторы по мощнее
Вася, я бы не парился, поставил бы рабочий балласт от 20 ватт лампочки, работать будет точно! Потребление будет не 20, чуть больше, скажем 22 ватт примерно, главное заработает
А сколько интересно срок службы у нового поколения круглых больших потолочных люстр полностью на светодиодах у них ещё разные режимы есть ночник тёплым светом она светит холодным регулировка яркости и.т.д
Сталкивался нет ? кто Нибудь с такими светильниками стоит нет их вообще покупать
Статья отличная, но в моём случае мало чем поможет. Сгорел балласт от Feron ELS64 E27 на 65W – неисправен трансформатор, диодный мост и много чип-резисторов, номинал которых нет возможности опознать, спирали лампы обе целы. Очень жаль такую лампу, а сделать ничего нельзя – транс мотать уже нецелесообразно. :(
Доброго времени суток.
Какая схема соответствует ЭПРА светильника Feron на 1 линейную люминисцентную лампу мощностью 36 ватт.
Вот такой ЭПРА:
https://ibb.co/c4A5k0
https://ibb.co/g5uWQ0
Доброго дня ! Спасибо большое за хорошую статью! Если можно, добавьте плз методы повышения надежности ламп КЛЛ. Конденсаторы по питаню, дроссель в питании после диодного моста с конденсатором и т.п.
Имею схему бездросельного питания люминисцентной лампы ЛДЦ 40 но не смог ее сюда вставить.
Схему вышлите любым удобным способом, см. Контакты.
Я опубликую здесь.
Спасибо!
Доброго времени суток всем!
Есть лампа PHILIPS MAS LEDtube VLE HF 1500mm 22W840 T8 ROT AC 50-100V 25K-80KHz 300-700mA (сгорел драйвер). Есть балласт OSRAM C24PH03 от лампы OSRAM DULUX SUPERSTAR CIRCOLUX 24W 190mA (сгорела лампа). Как их соединить?
Спасибо!
Спасибо,за труд . А где найти карту напряжений, как ремонтировать если не знаешь где сколько должно быть?
Карты напряжений приводились только в советской аппаратуре.
Но ремонт часто не сводится только к замеру напряжений. Подробнее читайте в статье про ремонт КЛЛ.
Карты напряжений приводились только в советской аппаратуре.
Но ремонт часто не сводится только к замеру напряжений. Подробнее читайте в статье про ремонт КЛЛ.
Есть ли схема для UltraLight КТ001?
Спасибо!
Ламп и производителей очень много, а схемы почти одинаковые.
А нужна схема или отремонтировать?
Если отремонтировать, то нужно в первую очередь проверять транзисторы.
Заменил оба транзистора, все равно лампа не горит. На плате написано CHZLQ-02-3
здравствуйте. имеется лампа модель CHNSL 4U-E40-6400K 105W. хотелось бы уточнить схему балласта но не знаю как вставить сюда картинку. у меня получается что одна нить накала сидит на одной дорожке! возможно это заводской брак я конечно не профессионал но не могу понять а как она будет работать?
здравствуйте. выкладываю ссылки на балласт. Александр прошу дать совет. на ножки отмеченные как 1 и 2 накручивается первая первая нить накала. эти же ножки сидят на одной дорожке. вопрос-как через нить пойдет ток? или это какая то новейшая технология??
https://ibb.co/NSkjWbD
https://ibb.co/DK07JgQ
здравствуйте Александр вы можете ответить на мой вопрос или нет? может все дело в деньгах так вы скажите какие проблемы то!
Сергей, отвечаю (занят был)
Да, есть такая схема, она работает. Но эта схема – переделка для тех ламп, где оборвана нить накала. То есть, так своими руками можно реанимировать лампу.
Не знал, что производители так уже стали делать. Видимо, это дешевая модель.
Ведь главное – разность потенциалов между нитями. А ток через нить – только для разогрева, чтобы лампочка легче загоралась.
Может кому то пригодится, случайно узнал, что основой схемы электронного балласта, взята схема, которая называется Мультивибратор Ройера или генератор Ройера (Роера).
По такой же схеме сделан «электронный трансформатор» для галогенных ламп.
Сейчас такая схема используется реже в связи с появлением дешевых интегральных микросхем- контроллеров импульсных источников питания, позволяющих сократить количество катушек индуктивности, трансформаторов, и обеспечивающих плавную регулировку выходного тока и/или напряжения, а также большую надёжность, защиту от перенапряжения и короткого замыкания.
Достоинства: Простота реализации, минимальное количество элементов, максимальное использование сердечника трансформатора.
Недостатки: Сложная реализация защиты от короткого замыкания. Невозможность плавной регулировки напряжения или тока с помощью ШИМ. Повышенные потери в транзисторах.
Ещё отмечу, частота генератора сильно зависит от многих параметров элементов и напряжения питания, для задач где нужна стабильность частоты, например генератор ультразвука – схема генератора Ройера не подходит.
В Википедии есть статья про Мультивибратор Ройера, где описан принцип работы схемы:
https://ru.wikipedia.org/wiki/%D0%9C%D1%83%D0%BB%D1%8C%D1%82%D0%B8%D0%B2%D0%B8%D0%B1%D1%80%D0%B0%D1%82%D0%BE%D1%80_%D0%A0%D0%BE%D0%B9%D0%B5%D1%80%D0%B0
Приветсвую. Скажите какой тип ферритовых колец стоят в этих лампах?
Вы говорите о магнитной проницаемости или что-то такое?
Никто не скажет…
Просто возьмите кольцо от старой лампы.
Здравствуйте. Лет 30 работает умножитель для ЛДЦ 40 без нитей накала. Одно плохо: переполюсовку надо делать вручную тумблером :)
Подскажите какое напряжение ХОЛОДНОГО поджига у ламп типа F24T4 6500K.
Как его реализовать в светильнике TL200A 24Вт ? Или добавить витки в Т1-2 ?
Кстати, какая там примерно амплитуда ?
Схемы с умножителем я критиковал еще в прошлом веке – https://1drv.ms/b/s!ArHWvPKB9oBfiWSigPxsfstuH3Pz?e=0OkUwT (не бойтесь, это самое безопасное в мире майкрософтовское облако) или просто смотрите стр.44 “Радио-Хобби” №3/1998. Тумблер в них – не самое страшное: я совмещал его с выключателем питания (тумблер со средним положением, в котором лампа отключена, а схема остаётся под напряжением, но ничего не потребляет), а потом вообще автоматизировал – поставил релюшку с достаточно высоковольтными контактами, перебрасывающими полярность, если лампа не запускается больше секунды.
А про напряжение ХОЛОДНОГО поджига вряд ли кто ответит: огромный там разброс в зависимости от состояния лампы. Могу только сказать, что ориентировался по длине: нужно не менее 2000 В/м (бывает значительно больше) и что от скорости нарастания зависит – постоянка зажигает хуже, чем остренький импульс той же амплитуды. То есть всё-таки индуктивность наше всё (дико горжусь таким выводом в год, когда про КЛЛ еще не слышали))
Полезная статья. Некоторые из приведенных схем непросто найти. Но того, что мне нужно всё равно нет: очень уж специфическая пакость – москитная лампа AKL-12 (Delux).
Много лет эффективно работала, но сдохла в конце концов родная УФ-лампочка и по разумной цене найти не смог. Поставил белую. Тоже комаров заманивает. Но очень уж дикая яркость, уменьшить бы, чтоб не мешала ночью, да и сэкономить…:)
И поэтому вопрос хотя бы теоретический: в любой схеме (даже всего на 6 Вт) должен регулироваться ток каким-то резистором? Или может оказаться, что буду разбирать и пытаться разглядеть все дорожки – и напрасно?
Пишете же в самом начале: “Принцип действия всех схем одинаков”. Так в этом принципе можно описать способ стабилизации тока (повторяю, хотя бы в общем случае, не в конкретной схеме, если ее не найти) – причем в устройствах маломощных?
Объяснять можно сколь угодно сложно: я сам электрик 6-го разряда и с в/о “промэлектроника”. Только глаза и пальцы уже почти не работают. Потому и хочется побольше теории, чтобы поменьше практики:) Может, есть какой-то признак элемента, задающего ток, чтобы не перерисовывать (а желательно – и не снимать) всю плату.
Заранее большое спасибо!
Владимир, честно говоря, мне не хватает компетенции и времени, чтобы разобраться в Вашем вопросе.
Опубликовал Ваш вопрос в ВК: https://vk.com/wall-109281259_34171
Этот вопрос в Дзен:
https://dzen.ru/media/samelectric/au-specy-po-lampovoi-shemotehnike-vopros-k-state-pro-shemy-kll-poleznaia-648c3a3b413f4373a76a58cd
Спасибо, но думаю, вы людей сбиваете, разместив там схему, которая ведь не та…
В результате – оч “умный” коммент от Старовойтенко))
Ой, а за 5 дней там столько “умных” насыпали, что мамадарагая! Вплоть до обклеивания лампы изолентой)))
