SSR (твердотельное реле) OMRON
Твердотельные реле применяют сейчас в промышленном оборудовании, там где нужна большая надежность и малые габариты. У твердотельных реле есть аббревиатура на русском – ТТР. По-английски название звучит Solid State Relay, SSR. То есть, ТТР и SSR – одно и то же.
Как не трудно догадаться, основной минус этих устройств – цена, но в этой статье поговорим о преимуществах и особенностях этих замечательных устройств.
Содержание статьи:
Принцип работы и устройство твердотельных реле
Для начала, что такое обычное реле? Это устройство, которое имеет контакты, и катушку управления. Контакты приводятся в действие (замыкаются, или размыкаются, не важно) подачей напряжения на катушку реле. То есть, нужно некоторое управляющее (активирующее) напряжение, которое приводит в действие контакты.
В твердотельном реле – то же самое. Есть управляющее напряжение (постоянное или переменное, разного уровня, зависит от типа реле), и есть «контакты», которые замыкаются. Почему «контакты» в кавычках – потому что их реально нет, их роль выполняют полупроводниковые (твердотельные, отсюда и название) приборы. Как правило, тиристоры или симисторы (для коммутации переменного тока) и транзисторы (для постоянного тока).

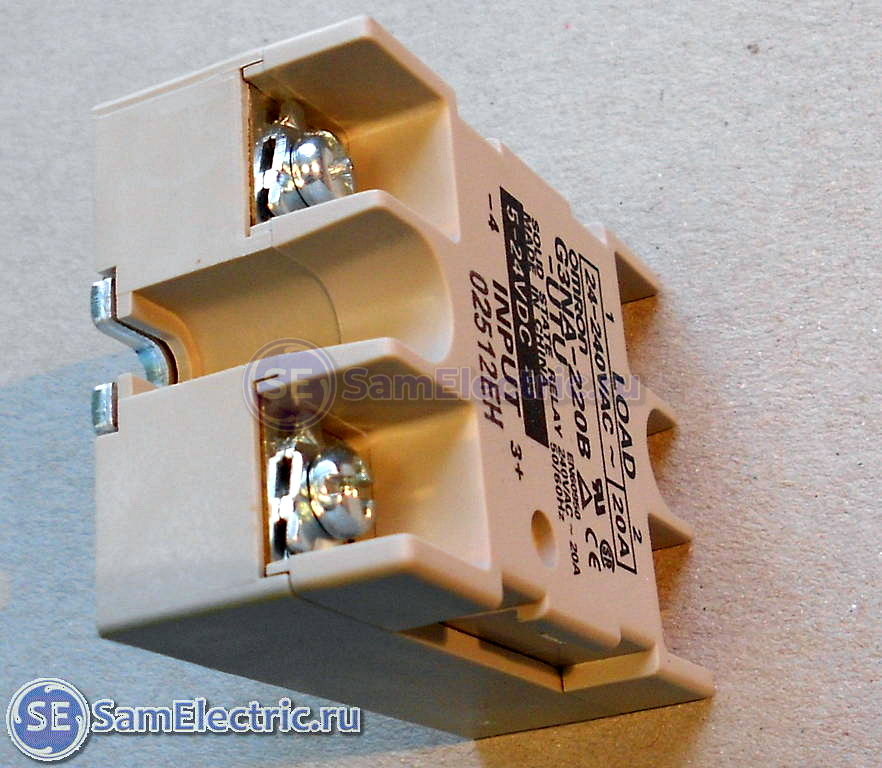

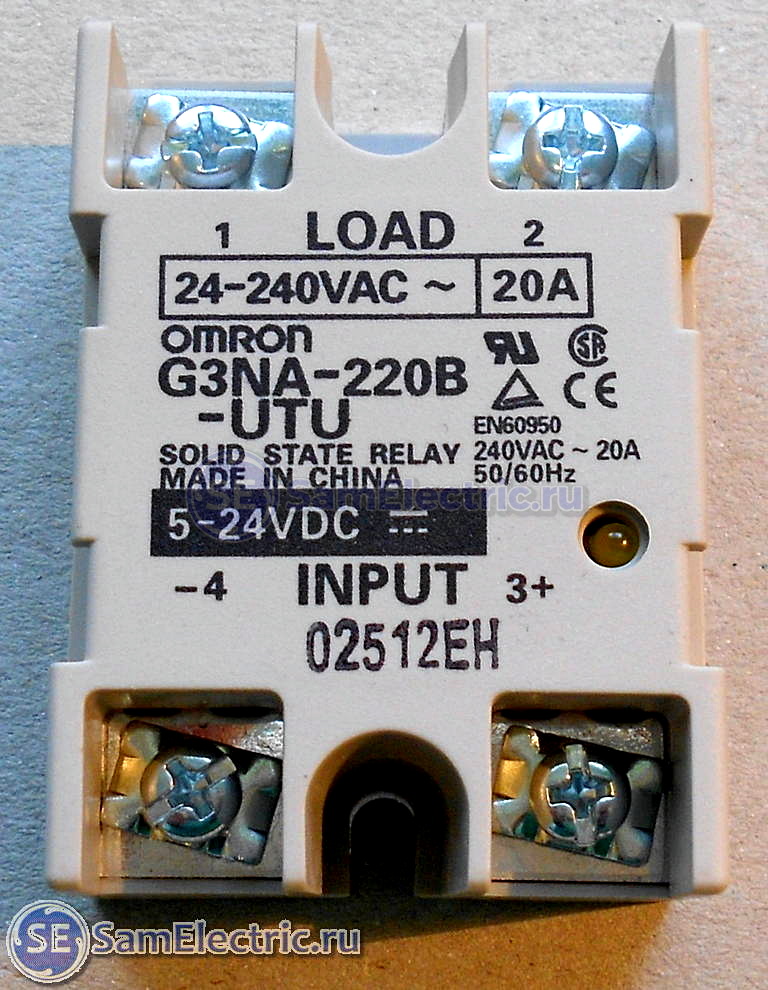

Твердотельное реле переменного тока OMRON. Управляющие контакты – на переднем плане
В принципе, любой ключевой транзистор можно назвать твердотельным реле. Например, в датчике движения или датчике освещенности на выходе стоит транзистор, который подает напряжение на обычное реле.
Обычное реле применяется не только для увеличения коммутируемого тока. Транзистор может пропускать ток только в одном направлении, а вот симистор или тиристоры, используемые в твердотелках, прекрасно пропускают переменный ток (ток в обоих направлениях).
Подписывайтесь! Там тоже интересно!
Так же, как и в обычных реле, в твердотельных существует гальваническая развязка между напряжением катушки и напряжением на силовых контактах. Только в «электромеханических» реле это достигается за счет разнесения в пространстве, а в твердотельных – за счет оптической развязки. Т.е, на входе стоит оптрон.
Устройство твердотельного реле постоянного тока – реле вскрыто, один транзистор “подгорел”
На фото показано, как устроено твердотельное реле 5…24 VDC – 5…200 VDC. Всё просто – стабилизация (приведение к одному уровню) входного напряжения, оптическая развязка, выходной ключ.
Твердотельные реле потребляют и теряют гораздо меньше энергии при работе, имеют меньшие габариты, высокое быстродействие, гораздо более длительный срок службы и всё это – абсолютно бесшумно!
Однако не стоит впадать в эйфорию, контакторы и реле прекрасно справляются со своими функциями не только в быту, но и в промышленной аппаратуре. И в обозримом будущем твердотельные реле их полностью не заменят, это точно.
Подробнее принципы работы твердотельных реле рассмотрены в файлах, которые можно скачать в конце статьи.
Области применения твердотельных реле
Твердотельное реле применяются там, где нужен принцип “поставил и забыл”. А обычные контакты даже производитель рекомендует чистить через несколько тысяч циклов замыканий.
ТТР очень выгодно использовать там, где обычные контакты плохо справляются и горят как свечи. То есть, нужна надежность. Например, когда надо часто коммутировать индуктивную нагрузку, где контакты залипают или выгорают. Либо, критическое значение имеет габариты устройства.
Что такое контактор и как его применить и выбрать – в моей статье.
А если Вам вообще интересно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!
Часто ТТР применяют в системах регулирования температуры, где используются ТЭНы. Обычный пускатель (если ТЭН на 3 кВт и больше) развалится через год. Ведь, если нужна большая точность поддержания температуры и выставлен небольшой гистерезис, ТЭН будет включаться-выключаться очень часто. Самому ТЭНу от этого “не холодно, не жарко”, а вот контактору придётся потрудиться в поте лица.

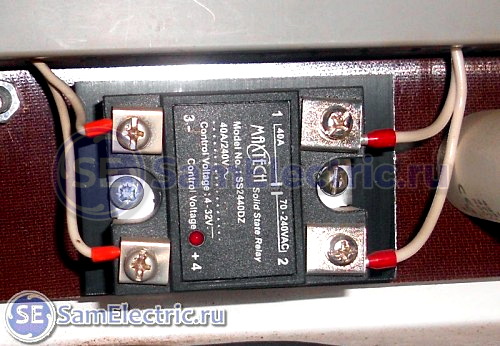

Применение в климатической камере 40А
На фото показано практическое применение. Климатическая камера, ТЭН 2,2 кВт, в защите – автомат С16. Принцип работы – подается 24В с контроллера температуры. Щёлкает с периодом 2 секунды.
Виды ТТР
Твердотельные реле по устройству и принципу работы можно разделить на следующие разновидности:
- По виду управляющего напряжения – переменное или постоянное (дискретные). Иногда на вход подключается переменный резистор, т.е. используется аналоговое управление, соответственно и выходное напряжение меняется плавно, как в диммере для освещения.
- По виду коммутируемого напряжения – переменное или постоянное.
- По количеству фаз для переменного напряжения – одна или три.
- Для трехфазных – с реверсом или без.
- По конструкции – монтаж на поверхность или на ДИН-рейку. Хотя, практически все производители предлагают переходные планки для универсального монтажа.
Кроме того, стандартной опцией для коммутации переменного напряжения является переключение в момент перехода через ноль.
Выше уже было фото ТТЛ, у которого вход – постоянное напряжение, выход – переменное (АС-DC). Вот ещё какие реле у меня есть сейчас под рукой:

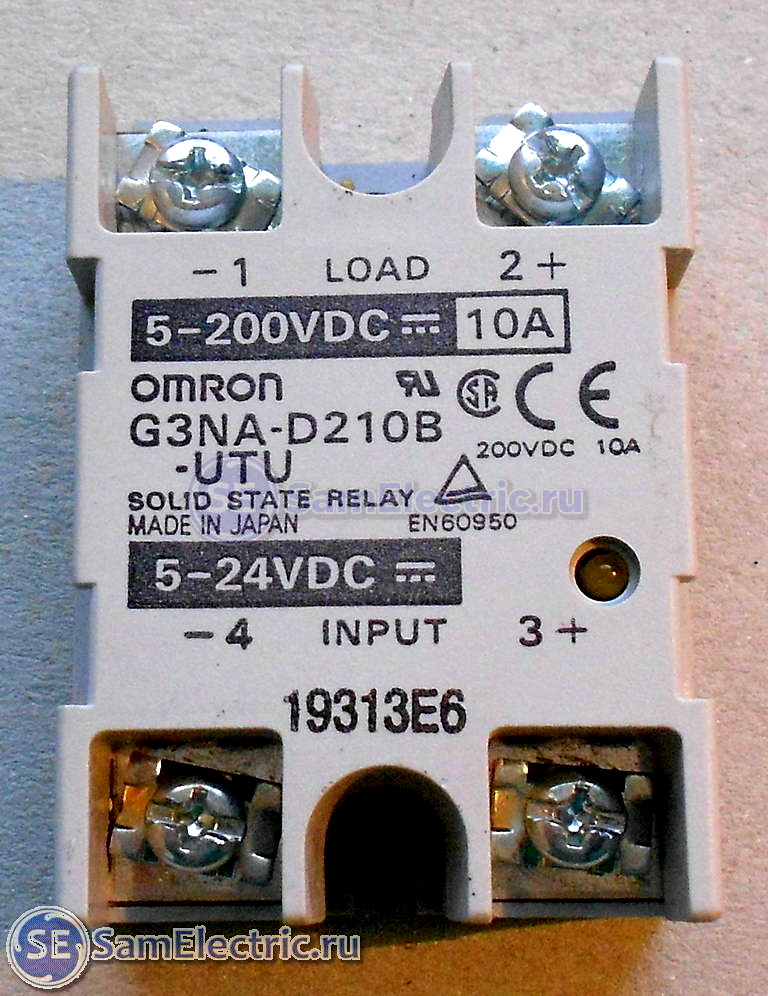

SSR OMRON DC-DC. Вход – постоянное напряжение до 24 В, выход – тоже постоянное, до 200 В

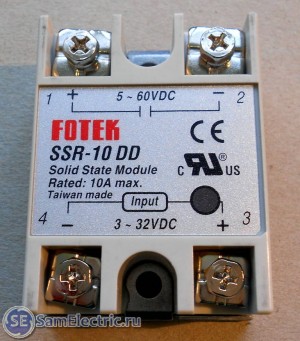

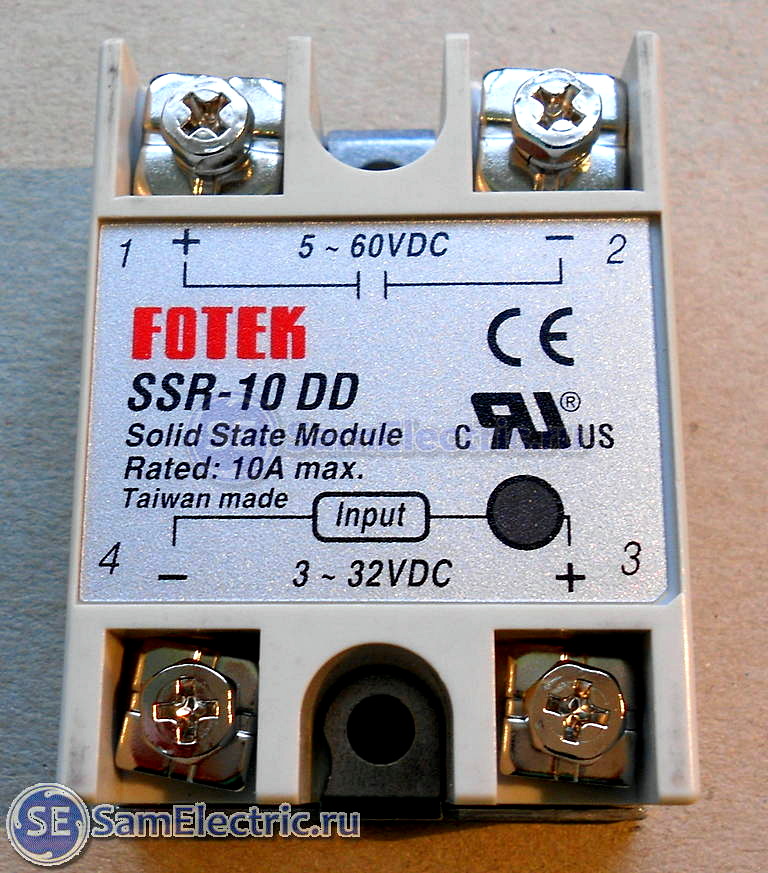

SSR FOTEK DC-DC – твёрдотельные реле постоянного тока
Этими двумя моделями реле удобно коммутировать нагрузку с постоянным напряжением 24 Вольта, когда управляющий сигнал (тоже 24 В) приходит с выхода контроллера или с датчика. Можно сказать, что это такие компактные усилители тока. Причем коэффициент усиления при этом – около 1000, поскольку ток управляющей цепи – менее 10 мА.
Дальше-больше. Ниже показано трехфазное твердотельное реле. На его входы R, S, T подается три фазы 380В, а с его выходов U, V, W напряжение подается на асинхронный двигатель или трехфазный ТЭН.

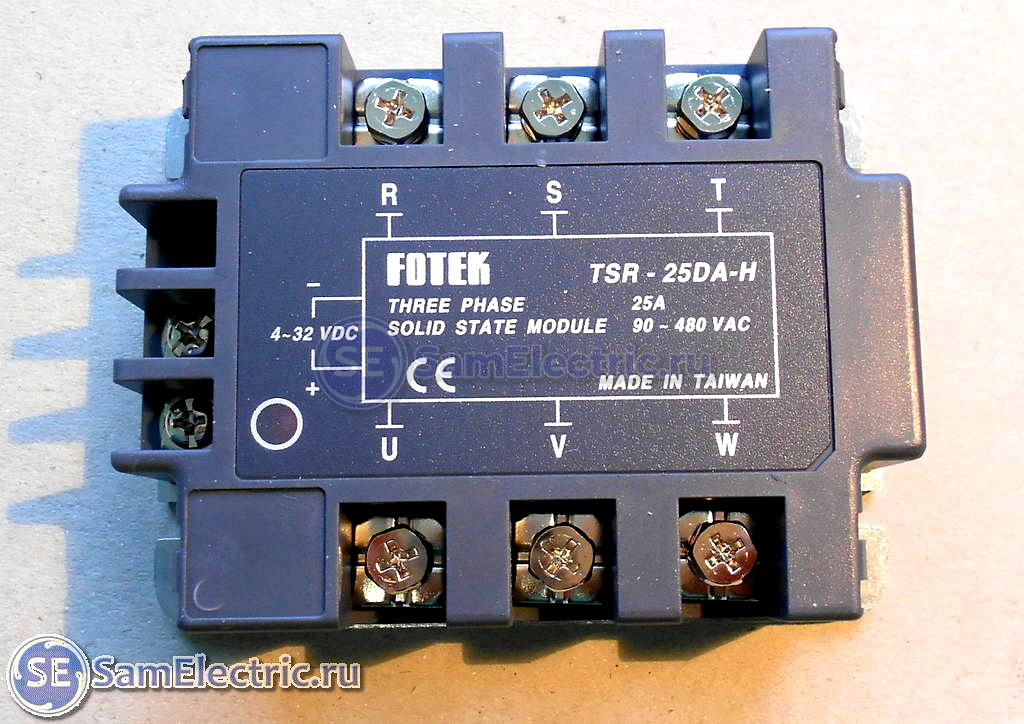

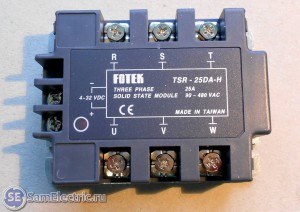

Fotek 3 phase. Трехфазное твердотельное реле
Это реле работает (по результатам работы) примерно, как магнитный пускатель с катушкой 24 VDC.
Как подключить электродвигатель через магнитный пускатель – подробно расписано на СамЭлектрике здесь.
Управляющие контакты показаны поближе:

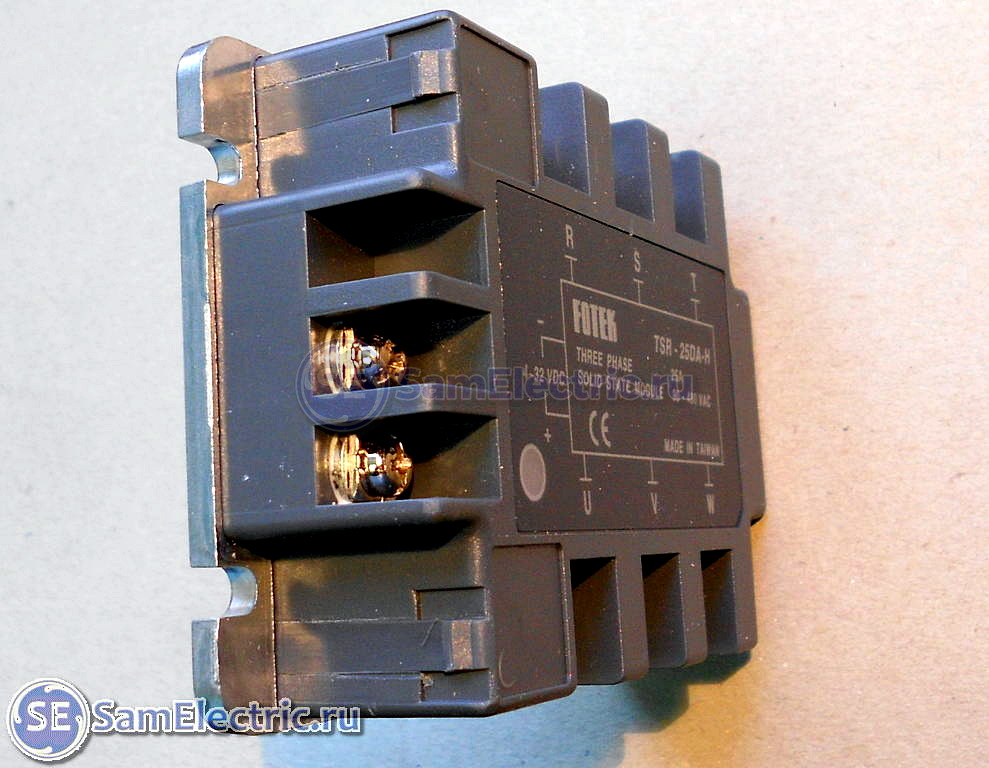

Fotek 3 phase. Входные управляющие контакты
Видите на фото, под управляющие контакты предусмотрено ещё одно место, которое в данном случае не используется? На этом месте у другой модели подается сигнал реверса. То есть, при подаче на один вход фазы через реле коммутируются для прямого вращения двигателя, при подаче на другой вход – для обратного.
Кто не в курсе – прямое вращение – это когда двигатель крутится по часовой стрелке, если смотреть ему “в зад”. Как поменять направление вращения двигателя – поменять местами любые две фазы.
По теме рекомендую почитать мою статью по трем фазам и отличии трехфазного питания от однофазного.
Трехфазные реле с реверсом бывают с коммутацией двух фаз, третья подключена к двигателю постоянно.
А теперь представьте, столько места занимает и сколько шума при работе создает обычное реверсивное реле на такой ток? То-то и оно!

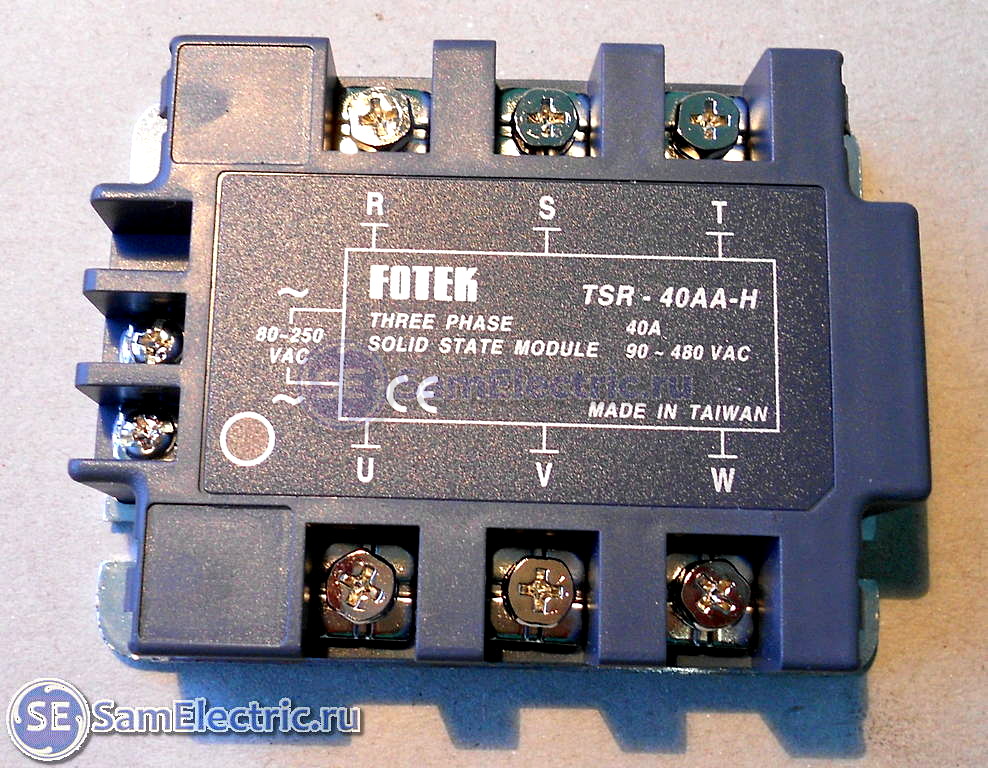

Вот такое же ТТЛ, но помощнее и с управлением от переменки 220В.

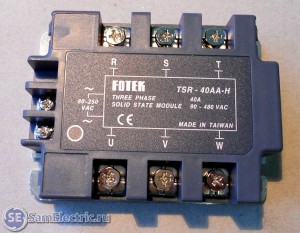

Fotek TSR-40AA-H 3 phase 40A
Вроде всё, пишите, у кого какой опыт по применению!
Вот нарыл в свободном доступе файлы, возможно, написано информативнее, чем у меня:
• Твердотельные реле Фотек / Твердотельные реле Фотек. Руководство пользователя. Рассмотрена вся линейка Fotek, даны рекомендации по применению и схемы включения., pdf, 757.78 kB, скачан: 4941 раз./• Твердотельные реле – устройство и принцип работы / Подробно изложено, как устроены и работают твердотельные реле, приведены схемы включения, и т.п. Автор, отзовись!, pdf, 414.19 kB, скачан: 5560 раз./
Как подключить ТТР
Этот важный практический вопрос подробно рассмотрен в моей статье Схемы подключения твердотельных реле.
Где купить твердотельные реле
Если вы живете в крупном городе, то лучше конечно поехать в ближайший магазин – и через час реле можно устанавливать. Но, например, у меня в Таганроге такие реле – только под заказ, и купить их можно только через фирмы в Ростове.
Поэтому, на сегодняшний день лучший вариант – покупать твердотельные реле в интернете, в интернет-магазинах.
Другой вариант – заказать через АлиЭкспресс. Цены примерно те же, но минус в том, что доставка может быть более месяца.

(20 оценок, среднее: 4,90 из 5)
Загрузка...
Вот именно, что нафантазировать. Cs-cs.net при всём уважении к его трудам в популизации хорошей сборки неоднократно клал на стандарты и логичный выбор оборудование. Обычно он выбирает “чтобы шуруповёртом закрутить до дури”.
Скажите, как вы загрузите лампы до тока в 5 раз большим? Или плиту? В новостройках в автоматах B нет никакого смысла ввиду близости ТП и больших токов КЗ. Оборудование выбирать надо правильно, а не потому, что местный электрик что-то насоветовал. Хуже не будет, но деньги и время, затраченные на заказ достаточно редкого для обывателя оборудования, можно потратить с большей пользой.
Да, превышение тока в 5 раз это фантазия, самый плохой и очень редкий случай. Лучше, если будет в 10 раз, для характеристики С это равносильно КЗ, сработает мгновенно.
В 5 раз большим загрузить просто. В старом частном секторе ТП далеко, провода старые, скрутки на улице тоже.
Было недавно – автомат С25А, кабель 2,5мм2 идёт на кухню. В него всадили саморез и сделали КЗ. Длина от автомата до самореза – 20м. Время сработки автомата – 10-15 секунд, провод сильно горячий. Смотрим по графику – ток примерно от 50 до 100 А.
Всё-таки хар-ка В лучше, и заказать такие автоматы не проблема. С ними при кз гораздо меньше вероятность, что сгорит скрутка где-нибудь в заштукатуренной коробке.
Что-то мы опустились до домашней электропроводки, а что скажете по защите твердотельных реле?
твердотельное реле особенно хороши там где много пыли и частые переключения
сколько стоит твердотельное реле и какого производителя лучше брать.?
Производитель в большинстве случаев не принципиален.
Принципиально при выборе твердотельного реле – правильно подобрать его по току, учесть перегрузку, и надёжно защитить от перегрузки и КЗ.
Цену сказать не могу, смотрите в интернете.
а насколько они долговечны? например при постоянной работе реле.
Гораздо долговечнее обычных реле.
Главное – правильно защитить.
стояла у нас на одном объекте одна такая релюшка-2 года и сгорела. хотя и защита была?
Ну что же, нет ничего вечного…
А причины выяснили? И чем заменили? Какая была защита?
Заменили обычным пускателем)
т.к руководство считает это дорогим удовольствием.
Есть электронный блок управления температурой воды. ТЭН 5 Квт. включается через контактор. Имеется ТТР 6П20GD-80-12. Как с помощью данного ТТР подключать мощный ТЭН? Информации по
этому твердотельному реле очень мало! Заранее благодарен за ответ. Игорь.
Игорь, это не совсем ТТР, то есть это в некотором смысле реле, но если точнее – транзисторный модуль.
И коммутировать он может только постоянный ток.
Мощный ТЭН (я так понимаю, на 220 В 22А) надо будет подключить через твердотельное реле. Управляющее напряжение должно соответствовать напряжению катушки контактора (чтобы не усложнять схему). Ток – не менее 40 А, лучше – 60А, защищать автоматом 25 А характеристика В.
Если интересуют подробности – пишите.
Видел замечательный вариант применения твердотельных реле. В парогенераторе, установлены тены на 3 фазы, общая мощность 10 кВт.
Реализовано плавное регулирование количества пара за счет изменения температуры тенов.
ТЕНы питаются через твердотелки, а на них идет импульсы с обычного генератора на микросхеме триггеров шмитта. Частота несколько герц, меняется скважность. Регулируется переменным резистором.
Не знаю, чем ещё это можно реализовать. Но точно не пускателями и реостатами))
Обычно нагрев реализуют через пускатель и датчик температуры. Но пар обладает низкой инерцией, поэтому пускатель будет включаться каждые секунд.
Ещё видел такую схему на симисторах. принцип тот же. регулировка потенциометром, без датчика обратной связи.
IGBT транзисторами
Здравствуйте!я пытаюсь соеденить 12 паралельно соедененных катушек по 2,5 ом через твердотельное реле к бетареи 12в. Подскажите как? Реле dc-dc 25а…
Немного не понял задачу.
12 реле подключены параллельно, их надо включить одновременно через твердотельное реле к питанию 12 В?
А в чём затруднение?
Спасибо за статьи !
Твердотельные реле лучше брать на алиэкспресс. примерно 250 штука, коммутируемый ток 40 А, управляющее напряжение постоянка 3*32 В. 1-ф. коммутируемое напряжение 32-380В.
Если зайдете на чипидип Вас цены очень удивят если такую же модель найдете. хоть у них производитель американский – технология та же. Дома хорошо использовать как дополнительный обогреватель – не щелкает как механический термостат, схема на основе L293. использована простая схемка, с последовательным усилением через 2 канала. без кондеров собирал, да они и не нужны. Правда для реле дополнительно поставил термопредохранитель на 77 град.С и радиатор (внутри масляного обогревателя- рядом с прорезями )
Почему то нигде не указано, что ТТР очень сильно греются. По крайней мере китайские FOTEK. Так же, один пытливый ум разобрал его и обнаружил там симистор, по характеристикам вдвое слабее, нежели написано на этикетке. Так что я ни разу не прогадал, когда заказал ТТР с 9-и кратным запасом по току.
Ещё один момент – при подаче более 50% от номинальной нагрузки FOTEK “залипает”, т.е. не отключается при снятии управляющего напряжения. Без дублирующей защиты (в отоплении, например) это может привести к весьма печальным последствиям.
Спасибо, будем знать.
Здравствуйте. Решил заменить эл. магн. реле на тв.тельное. Речь идет об управлении насосом водоснабжения. Управляющее напр. тв. т. реле 14-380 VAC. Последовательно цепи управления стоит защита 10А. И почему то ома срабатывает? В чем проблема?
Надо проверять цепь управления. Вы уверены, что через этот автомат 10А не идёт питание двигателя насоса?
Последовательно откидывайте цепи, и смотрите, когда автомат перестанет срабатывать. Так обычно проверяются схемы с перегрузками и кз.
Вопрос разрешился. Из за невнимательности я подал упр. напряжение на силовой выход, а на клеммы упр. входа, последовательно нагрузку (насос). При подачи напряжения на клеммы упр. входа создавался махровый коротыш. Нет худа без добра, проверил работоспособность защиты.
Мне надо скоммутировать 80 ампер по трём фазам, есть ли такие ТТР, если нет – можно ли подключить 2 ТТР на 40 ампер в паралель, синфазно конечно. И ещё, при паралельном подключении будет ли синхронна скорость их срабатывания?
Для этого надо три реле по 80 Ампер, в продаже есть такие. Но если ток нагрузки 80 Ампер, то ток ТТР конечно лучше брать на 20..50% больше.
В параллель 2 реле подсоединять не рекомендую. Знаю по опыту обычных реле – сначала выгорает одно, потом второе. По этому вопросу узнайте у производителей.
Насколько полно это реле отключает напряжение? Нормируется ли этот параметр? типа “гост на максимальное токопропускание режима ” выкл”” Можно ли копаться голыми руками в проводах, отключеных только этим реле, при включенном вводном автомате?
В каталогах есть параметр “Ток утечки”, видимо это как раз оно.
В любом случае, я не рекомендую так делать, не обезопасив себя. Неизвестно, что может прийти на вход ТТР, и оно внезапно включится…
Лучше обезопаситься, выключив автомат. Или закоротить вход, исключив внезапное срабатывание твердотелки.
А в ПУЭ рекомендовано накладывать защитное заземление) В случае чего реле капец, но можно работать спокойно.
Да, напряжение, к сожалению, в цепи сохраняется.
В ПУЭ (м.б. в ПТЭ) рекомендован “видимый разрыв” в схеме, прежде чем лезть голыми руками, имхо, свое здоровье всяко дороже…
Как вы представляете себе закоротку с заземлением в станке? это же не подстанция с голыми шинами. На практике обычно достаточно не подпускать никого к кнопками, хотя здесь таки придётся соблюдать правила.
Ещё вопросы: 1. как эти релюшки реагируют на искренние в коммутиремой цепи? Тиристоры ку202, например, через засранную и искрящую щётку могут пошабашить.
2. Есть ли в реверсной версии блокировка? что будет, если подать команду на оба входа одновременно?
3. есть ли варианты исполнения с дополнительными блокконтактами (аналог х11 и подобных пускателей)? В идеале 3-4 дополнительных пары. есть ли исполнение с нормально ЗАКРЫТЫМИ контактами, даже при обесточённой схеме?
4. есть ли варианты с АС управлением (выпрямитель ВНУТРИ после входа)?
Не представляю, что за станок такой, куда надо лезть голыми руками, если там есть фазы. И при этом нельзя выключить. Конечно, приходиться и так лазить, на свой страх и риск. Но лучше выключить, заблокировать возможность включения (у нас делается запись в журнале блокировок) и спокойно работать. У нашего гл.механика есть майка, на которой написано: “Безопасность-превыше всего”.
Я не производитель твёрдотельных реле, но попробую ответить на основании опыта.
1. Реагируют нормально, если при этом ток не превышает максимальный. И стоят где надо варисторы. Тут опасность с другой стороны – искрение может дать сбой по цепи управления, и она выдаст сигнал управления на включение реле.
2. Зависит от модели. Как правило, есть. Но даже если есть, должна быть блокировка аппаратная (взаимно блокирующие кнопки, электрически блокируемые реле) и программная, в контроллере.
3 Твердотелка с доп.контактами? Не знаю, не встречал. А зачем. Наверное, не понял вопроса.
4. Да, конечно. Например, 220 VAC на входе, и 220 VAC на выходе.
Да в любом станке может возникнуть мелкая неисправность, устранить которую – секундное дело. А обесточить – собьется программа. При советских 111 и подобных пускателях – не проблема, выкл – значит, совсем выкл.
Допконтакты – вы не задумывались, почему на пускателях обычно по пять контактов? Три – на фазы, один – на самоблокировку, и ещё один – для включения чего-нить, с точки зрения эл.дв. постороннего. И единственного свободного контакта, бывает, недостаточно, приходится ставить рядом второй такой же, с двумя задействоваными контактами из пяти. Цена и габариты решения =х2, вместо + несколько %. Нормально закрытые контакты – та же песня, один запрещает реверс, второй коммутирует доп.возможности. Причём, вариант “обесточено = все контакты выключены, питание подано – рассортировались на закрытые и открытые” категорически неприемлем, хотя реализовать его, имхо проще всего: дополнительная клемма для сигнального питания, и внутри светодиоды через транзистор к тем оптронам, которые нормально замкнутые.
220/220 – это здорово, но в станках, бывает, схема управления на 24, 36, 42, 110/127 вольт АС, для электробезопасности. И ставить туда дополнительный выпрямитель – усложнять себе жизнь. А перепутать +/- управления – сгорит, проверено. Было бы лучше, чтобы управление было всегда АС, и внутри копеечный мост.
Кстати, что за маркировка “3 – 32 вольт”? почему 32? не гораздо более популярное 36? хотя, сама идея такого широкого автовольтажа мне нравится.
зы кстати, я так надеюсь, по силовой коммутации скрытых ограничений, звёздочек, и мелкого текста™ нет? не 380, а 36/400гц включить можно? а 12дс?
Александр, спасибо за комментарии профессионального уровня!
Согласен, бывают ситуации когда надо работать без отключения. Тут нужен опыт и понимание ситуации.
У вас на предприятии много твердотелок? У нас частотники либо контакторы, но закупили твердотельные, постепенно переходим в проблемных местах.
Конечно, я понимаю, для чего нужны доп.контакты. Но не встречал, чтобы в твердотелках были реализованы дополнительные слаботочные контакты. Гораздо проще их реализовать (и реализуют) на обычных реле, либо заложено в контроллере, которым как правило управляется твердотельное реле.
220/220 привёл для примера) . Бывают и меньшие напряжения (точнее, диапазоны). Некогда просто сейчас искать по каталогам.
Перепутать +/- я не помню чтобы такое было, но теперь вижу, тёзка в тебе бывалого электронщика ;)
По “звездочкам” не могу ответить. Надо смотреть даташит на конкретный девайс.
Приятно обменяться опытом!
Твердотелок нет, процессоров/компов тоже, всё дубовое советское, местами дорогого Леонида Ильича помнит, но замена на современные компоненты допустима, для этого желательно то, о чём выше – блокконтакты. Менять два 111 на твердотелку + релюшку бессмысленно, а ещё и проц городить, ради кнопок пуск/стоп/пары концевиков- извращение, меня не поймут-с. С+/- знакомый доигрался.
Хотим приобрести твердотельное реле постоянного тока. Вопрос-как выбрать входной сигнал и радиатор?
Как правило, входной сигнал для твердотельного реле выбирать не нужно, только если речь идёт о проектировании нового оборудования.
Наоборот, под входной сигнал выбирается ТТР, так же как и под “выходную” нагрузку.
Радиатор – в зависимости от выходного тока (тока нагрузки) и максимального тока реле. Если ток нагрузки меньше, чем макс.ток ТТР (а так и должно быть, чтобы надежность была достаточной) – как правило, радиатор не нужен.
Доброго всем времени суток! Чем можно заменить Твердотельное рыле? На стонке стоит твердотельное рыле омрон на 5А вход 24-240 выход 200-240. Рыле заказали в Москве придет через неделю.
Можно заменить обычным реле или контактором. Подобрать параметры катушки и ток контактов.
Будет дешевле, но проработает возможно не долго, в зависимости от интенсивности работы.
пытался управляющее напряжение подать от блока питания сотового телефона. Не управляет. Надо мощнее? Чем можно из подручных средств?
Адаптер для зарядки сотового телефона выдает в холостом ходу порядка 5В.
Сколько надо твердотельному реле, что написано на корпусе? Хватает или нет – надо измерить напряжение на входе ТТР при подключении зарядки, и сравнить его с требуемым.
Для сравнения: китайские Fotek срабатывают от подачи 5В с выхода Arduino. Ток, на сколько я помню, там порядка 20-30 мА.
По твердотельным реле – добавил в конце статьи ссылки на Али Экспресс, где их можно дешево купить.
Александр, из вашего диалога с вашим тезкой так и не понял-имеются ли ттр с дополнительными нормально замкнутыми контактами на коммутируемой линии? Мне например нужно управлять двумя соленоидами, что бы один был постоянно включен и отключался в момент включения второго и подачи упр. напр. с контроллера.
НЗ контактов (при выключенном питании ТТР) я не встречал.
В основном это реализуется за счет входной схемы управления.
УВ. Александр!
Очень содержательная статья.
Если Вас не затруднит подскажите мне как специалист дилетанту:
– у меня есть блок который регулирует производительность вентилятора путём изменения величины подаваемого на него напряжения (от 30 до 220 вольт), но проблема в том, что я могу подключить к нему только вентилятор мощностью до 100 Вт, а мне нужно подключить два вентилятора суммарной мощностью до 400 Вт.
Можно ли с помощью ТТР это осуществить сохраняя возможность регулирования блоком производительности вентиляторов?
То есть управляющие контакты реле я подключу к блоку, а выходы ТТР к вентиляторам, и когда блок снижает напряжение, то ТТР аналогично?
Александр,управляющее напряжение ТТР от 3-32в.А если я подам 10 или 25 вольт,как это повлияет на работу ТТР.
Второй вопрос:Как регулировать выходное напряжение на нагрузке после ТТР, пишут,что в цепь управления нужно подключить потенциометр 470 ком,как я понял без источника питания управляющего напряжения тут не обойтись.
Объясните пожалуйста,ТТР видел только в инете,только изучаю,у Вас видимо уже большой опыт в этом деле.С уважением Александр.
Александр,управляющее напряжение ТТР от 3-32в – это значит можно любое постоянное напряжение в диапазоне 3…32 Вольта.
То есть, и 10 В, и 25 В можно.
Чтобы регулировать напряжение на нагрузке, нужно специальное ТТР, в котором предусмотрена такая возможность. Есть и без источника питания.
Обычные твердотелки, которые рассмотрены у меня в статье, работают как реле: Вкл/Выкл.
А что хотите подключать в нагрузку?
“По твердотельным реле — добавил в конце статьи ссылки на Али Экспресс, где их можно дешево купить.”
Нашёл ещё дешевле. DC/AC, 1 фаза, 25А. Fotek SSR-25DA попробую просто Али-экспресс.
Цены действительно бюджетные. Остается уговорить руководство оплатить товар….
Александр. С какими производителями твердотельных реле вам приходилось сталкиваться на АлиЭкспресс. Посоветуйте . Мне необходимы на 400 вольт 40 ампер. Ваше мнение о их надежности.
В конце статьи приведены 4 ссылки, второе реле думаю подойдёт.
Оно на выходе до 480 В, 40 А.
По входу какие параметры? Если переменное напряжение – то тоже подходит.
На входе у меня 24 вольта постоянки. В общем FOTEK рулит….бум искать. Спасибо.
Да, Фотек – лучшие твердотельные реле из дешёвых. У нас на предприятии несколько стоят таких, вообще без проблем.
Главное – уделите внимание защите, в статье много об этом сказано.
Г-да. Прошу компетентно ответить. Тв. т. реле, управляющее напр. 80-250VAC. Нагрузка 24-250VAC. Прибор, не важно какой, подает 220в на коммутирующий вход, нагрузка получает питание. При сбросе коммутирующего напряжения остается остаточное ок 12в. Светодиодный индикатор продолжает гореть, правда несколько более тускло. Вопрос в том, не пагубно ли остаточное напряжение (12в)для тв. т. реле?
Для твердотельного реле не пагубно напряжение на входе менее 250 VAC. В смысле, исправности реле.
Другое дело, что 12 VAC имеет шанс переключить реле во включенное состояние. То есть, это опасно с точки зрения сбоев оборудования.
Если сбоев нет, хорошо.
Но лучше уменьшить это напряжение, зашунтировав вход твердотельного реле резистором, или применить другое схемное решение.
Спасибо Александр. Непонятно как 12в может переключить реле, поскольку управляющее напряжение 80-150в?
Меня больше напрягает постоянно горящий св. д. индикатор
упр напр 80-250в
Вообще то постоянно горящий индикатор указывает на то, что управление не снято. Александр прав. Для корректной работы реле необходимо полностью снимать питание с клемм управления. Хотя бы для обеспечения безопасности.
Я столкнулся с другим проявлением не корректной работы ТТР. Специалист до меня установил твердотелки на не родные радиаторы без термопасты. И после непродолжительной работы наступал температурный пробой. Управление отключено, а ток через реле 2 ампера. Плохо, что у этих ТТР даже после установки на термопасту, все равно снижен порог температуры и их приходится заменять.
К сожалению схемное решение прибора такое, что избавиться от остаточного напряжения не удастся. Мне посоветовали параллельно управляющему входу ТТР подключить кондер 0.1мкф на 630в у него будет сопротивление переменному напряжению 50Гц около 31,8 кОм
Да, но этот же конденсатор будет работать, и когда будет на входу управляющее 220 VAC. И будет нагружать источник управляющего сигнала.
Надо попытаться устранить причину.
Спасибо за ответ. Прибор использует реле, контакты которого рассчитаны на 1.кВт поэтому нагрузка кондером ничтожна
Теперь понятно – управляющее напряжение подается через контакты реле. Значит, действует наводка, это происходит сплошь и рядом в оборудовании, где много проводов под напряжением.
Я обычно в таком случае использую резистор, сопротивление подбираю от большего к меньшему (в данном случае – от 470 кОм до 47 кОм).
И да, в данном случае источником управляющего сигнала является не контакты реле 1кВт, а именно источник (вторичная обмотка трансформатора, либо прямое питание), но конденсатор или резистор действительно потребляют мало.
Добрый день. Источник напряжения иной. Сигнальный светодиод подключен через гасящий конденсатор и резистор прямо к сети. Для того чтобы обеспечить две яркости свечения (рабочий и аварийный), точка соединения конденсатора и резистора подключена к контакту исполнительного реле. Таким образом, также когда реле не включено, на его контактах есть напряжение через конденсатор емкостью 10мкФ. Такой конденсатор имеет около 318 кОм сопротивления переменному напряжению частотой 50Гц.
Именно через это конденсатор у Вас происходит подпитка встроенного источника питания Вашего ТТР. Это я процитировал разработчика. Поскольку прибор (это реле давления) на гарантии, вскрытие нежелательно, ибо я бы просто перерезал дорожку и дело было бы в шляпе.
Подскажите, пожалуйста,
Собираю тележку, использую электромотор 42 вольт, 4 кВт.
Для регулировки скорости планирую использовать какую-либо схему на основе ШИМ. Частота переключения – не более килогерца.
Предполагаю, что в моменты старта сила тока может достигать кратковременно 200-300А.
Мне нужен какой-нть SSR именно на 300А? (типа http://ru.aliexpress.com/item/3-32VDC-380VAC-300A-2-Plug-Wire-SSR-Solid-State-Relay/1447023016.html )
Или, если реле рассчитано на 380 вольт, то можно и на 25 Ампер?
И ещё.
Не смог найти – может ли это действительно он работать на частоте 1 КГц?
Спасибо.
1 кГц – будет издалека слышно!)
Твердотельное реле должно быть с запасом по току, и ток должен быть ограничен схематически.
Такое реле подойдёт, 1 кГц не проблема, но лучше уточнить у продавца или найти даташит.
Кстати, читали?
Да, спасибо.
Да и вообще потратил час – проглядел заголовки ВСЕХ статей.
Хороший сайт, спасибо ещё раз.
Спасибо, стараюсь)
А подскажите, пожалуйста. Сам наблюдал два раза выход ТТР из строя с обрывом. А возможен ли выход из строя с пробоем? Обрыв устраивает полностью, а вот пробой категорически не устраивает… :)
Слава Богу, у меня тоже были только обрывы. Но пробой конечно возможен. И сложно сказать, что произойдёт, когда ТТР выйдет из строя…
Для этого вероятность поломки твердотелки надо насколько возможно уменьшить – защита, алгоритм, сигнализация, и т.п. в зависимости от ситуации.
Олег, у Вас что коммутирует ТТР, где стоит?
Те два раза ТТР гибли от перегрузки, на двухамперники подключали 4 с небольшим. Жили секунд по 5 :). Надо тепловентилятор киловаттный коммутировать. Термостат нужен. Заказал себе 40-амперный на али, но вот сомнение насчет пробоя гложет. Контактное реле уже залипало, больше не хочется :). С защитой не очень понятно, как сделать… Если только последовательно две релюхи ставить.
Как защитить твердотельное реле от перегрузки, подробно рассказано в конце статьи.
В данном случае 1 кВт – это ток 4-5 Ампера, поэтому лучший вариант – автомат 6 Ампер, характеристика В.
Дополнительно – термоконтакт, как ставят во всех фенах, обогревателях и печках, которое размыкает контакты при температуре выше 120 или 150 гр. Этот контакт – последовательно с ТТР.
Про выход из строя самогО обогревателя – это понятно. Для меня гораздо хуже случай, когда реле не разомкнуло вовремя, и обогреватель продолжает работать. Вот это – катастрофа :). Поэтому и думаю про два последовательных реле. Можно даже управлять ими с разных портов ардуины.
Прошу прощения, немного вмешиваюсь в диалог…я так понимаю, что за температурой следит термоконтроллер. А у него есть аварийные выходы. При превышении температуры на установленное значение он должен разомкнуть цепь питания обогревателя и подать сигнал аварии.
Это зависит от конкретной реализации.
Я предполагаю простейший случай – одна фаза, 1 кВт.
Если есть термоконтроллер – у него, как правило, один релейный выход. Именно он и будет управлять ТТР в смысле поддержания заданной температуры.
Но вопрос стоит в том, что делать, если вдруг ТТР не выключится вследствие внутреннего пробоя, залипания “контактов”?
Реализация защиты зависит от того, насколько сложной и надежной должна быть схема.
Два последовательных реле значительно повышает надежность схемы. Так делается в контрольных цепях в промышленном оборудовании.
Да, именно так. Контроллер-то сработает. Но если ТТР будет пробито, то ему контроллер не указ :). Ладно, приедет одно реле, посмотрю, пощупаю, и закажу еще, если все будет соответствовать ожиданиям. У ардуины выходной ток на каждый пин заявлен 40 мА, для ТТР нужен 3-25 мА и от 3 В напруга. Должно работать напрямую без обвязки.
Работает.
Здравствуйте, у меня такая проблема. Подключили нагревателтные пластины мощностью 1400 к выхотам ssr-25 da управление идет через Рекс. Но такая беда, при отключении реле (лампочка гаснет) слишен тихий треск и тены продолжают греться, замерял напряжение показывает 0 но как я понял ток все равно проходит. Что едалть?
есть твердотелки HT-2544.ZA2, может кто посоветует как из них сделать реверсивный пускатель. с уважением Михаил.
Есть твердотелка фотек 25va-470kom можно регулировать нагрузку 2тенов по 1,5 кило
Так бы и сказали, что бесконтактные. А то какие-то твердотельные. Можно подумать, что бывают мягкотельные.
Бывают мягкие. Пускатели))
Название это не я придумал. Имеется ввиду, что отсутствуют подвижные части, и устройство монолитное.
От английского Solid State, так они говорят про все полупроводники.
Здравствуйте Александр.
У меня к Вам просьба – помочь мне с электрикой.
Собираю нагреватель с нихромом, но поскольку не электрик (просматривая информацию в интернете), трудновато сообразить как и что… .
Всю информацию могу скинуть куда скажете, если согласитесь помочь.
Спасибо.
Пишите на почту (см. стр. Контакты)
Александр, можете подсказать. На работе стоят термодиффузионные печки. Управление нагрева ТЭНов происходит от термоконтроллера который с помощью симисторов регулирует ток подаваемый на нагреватели. Вообщем проблема такая, при каждом замыкании ТЭНа симистор вылетает. Замучился их перепаевать. Вопрос: можно заменить симисторы на твердотелку, как она реагирует на КЗ?
Заменить можно, но давайте попробуем оставить симисторы.
Для этого надо обеспечить им хорошую защиту от КЗ.
Принцип её такой же, как и принцип защиты твердотелок.
Если просто поменять на твердотелки, то вероятно, они также выгорят. А цена их на порядок выше при том же эффекте.
Вопрос в лоб – через какие автоматы питаются ТЭНы? Какая мощность ТЭНов?
тема хорошая. надо хорошо осознавать для чего нужны твердотелки. я не сторонник нововведений, но однажды я был вынужден установить эти реле в станок ЧПУ т.к. пускатели слишком сильно искрили и периодически давали помеху на цифровую часть станка. никакие искрогасящие цепи и экраны с заземлениями корпуса эффекта не давали. твердотельные реле решили все проблемы! еще один плюс в том, что по габаритам и способу управления ими они на порядок выше пускателей. минус – нужна большая осторожность с реактивными нагрузками.
ТЭНы распределены таким образом: Три плеча, в каждом плече по шесть ТЭНов, соеденины в треугольник. Мощьность одного ТЭНа примерно 2,5 кВт. Автомат стоит номинал 50 А
7,5 кВт на каждую фазу.
7500/220=35А.
Нужна твердотелка трехфазная, с током минимум 80А.
Защищать автоматом 40А, Характеристика В.
Всё это будет стоить хорошо.
Надо ли в этих печках поддерживать температуру стабильно? Или допустимы колебания +-10 градусов?
Это я к тому, что не проще ли ТЭНы включать через контактор 3-й или 4-й величины?
Мои размышления по этому поводу в статье про Термоконтроллер с выходом на твердотельное реле.
Контроллер специальный, с выходом на симисторы? Как часто включает-выключает? Какова ширина петли гистерезиса?
Контактор – вариант без заморочек, только чтобы пыль не попадала, иначе чистить контакты минимум раз в год.
Чем покупать твердотелку на 3 фазы и защищать (и думать сгорит-не сгорит), дешевле поставить новый простой контроллер (2500 р), на выход контактор (1500 руб).
Просто контроллером я думаю необойтись. График темпиратурного режима печки-синусоида. Точная регулировка темпиратуры возможна, я думаю, только через симсторы. А контактор и так стоит,, так как соединение треугольник, фазы А,В,С включаются через контактор, а А1,В1,С1 регулируются симисторами
Контроллер специальный с выходом на симисторы
Как коммутировать ток 120 ампер напряжением 12 вольт??? От аккумулятора на инвертор????
Вижу три способа.
1. Ручной – через автомат.
2. Через контактор (трехфазный, фазы объединить), либо специальный автомобильный.
3. Твердотелка – вариант красивый, но дорогостоящий и ненадежный. Ток рабочий должен быть более 150 А, автомат всё равно нужен (120 или 125А).
А почему возникла такая задача?
Дык всё просто. Есть преобразователь 12 в 220, и что бы аккумулятор совсем “не сел”необходимо при критическом напряжении его отключить. Ток по минимуму порядка 6 ампер по высокой стороне. Преобразователь 3,0 кВт. СЧИТАЙ САМ???
А можно ли использовать твердотельное реле вместо контакторов на лифтах для подключения двигателя и тормоза лебёдки?
Конечно, можно.
Главное – следовать рекомендациям по подключению, которые даны в статье.
Кроме того, проработать схему на предмет безопасности, чтобы после переделки остались все нужные защиты.
Честно, я бы использовал преобразователь частоты. Плавные разгон, замедление, защита от перегрузок, сигнализация, индикация, выход на управление тормозом. Всё просто и компактно.
ПЧ уже поставлен. Но после остановки лифта перед открытием дверей идёт структурный шум (удар).
Вероятно, это работа электромеханического тормоза.
Надо детально смотреть, что при этом происходит.
Да, видимо так. Мы уж меняли контакторы, виброизолировали станцию и технический люк в потолке. И это ничего не изменило.
Александр, подскажите, а есть вариант использовать твердотелку для управления печкой (отопителем) в грузовом авто? напряжение бортовой сети 24в, два электромотора на 24в, очень неудобно – тумблер на три положения (выкл.,малые обороты и большие), соответственно на малые обороты идет через добавочное сопротивление. может есть вариант использовать твердотелку с каким нибудь регулятором – резистором?, например в камазах есть резистивного типа регулятор яркости подсветки приборов. Если есть, подскажите что лучше взять для данной задачи?
да, забыл сказать, мощность одного мотора 40w
Твердотелка с регулятором не подойдёт. Насколько знаю, они все на переменный ток по выходу.
Если нужно управлять электромотором 40Вт (это ток менее 2А), то лучше взять преобразователь DC-DC с регулировкой по выходу.
То есть, у него на входе 24В, на выходе от 0 до 24В. Есть на Али и в радиомагазинах.
Добрый день!
Подскажите пожалуйста? какой реле можно подобрать под этот описание. Спасибо!:
Твердотельное реле трехфазное L3-40Ампер. Вариант
исполнения. Тип выходного элемента симистор. Управляющее
напряжение 3…32V DC. Потребляемый ток в цепи управления
6…35мА. Управляющее напряжение порог вкл, порог отк.-3V
DC/1V DC. Номинальный ток 40А. Максимально допустимое
имп. напряжение 400V DC. Коммутирующее напряжение
40…440V DC. Падение напряжения в цепи нагрузки 1,6V AC.
Время переключения 10мс. Ток утечки в цепи нагрузки 5мА.
Сопротивление изоляции 500мОм при 500V DC. Температура
окружающей среды -30 +80. Индикация упр. сигнала светодиод.
Охлаждающий радиатор, ТТ установлен на охлаждающем
радиаторе.
Тут ещё важно, где будет стоять это реле.
Вполне подойдёт, например, Fotek SSR-40 VA.
Информацию эту предоставьте продавцу, он подтвердит 100%.
“ни холодно, ни жарко”, ёлки-зелёные.
А за материал – спасибо, кратко и по делу.
Я правильно понял что управляющий сигнал должен быть в пределах от 3 до 32 вольт а вот силу тока ограничивать не нужно-тупо берем к примеру 12 вольтный аккумулятор и подключаем
Да, по входу управления его ограничивать совсем не нужно. Вход управляется напряжением, ток сам устанавливается, порядка миллиампера (см.инструкцию к конкретному ТТР).
Всё же, обычно включают резистор в несколько килоом, чтобы в случае чего защитить источник напряжения, но это не обязательно.
У меня проблемка другая, подскажите у кого есть опыт.
стоят серверы общая мощность в районе 2 кВт.
есть две входных линии, надо при отключении одной быстро переключаться на другую, что бы компьютеры не заметили этого переключения, не зависли и не погорели.
знаю что есть быстрые реле как в бесперебойниках или в стабилизаторах напряжения, но моделей таких не встречал. Подскажите идеи.
Дело не в реле, (они переключатся за доли мс), а в схеме анализа и управления. Она должна всё отслеживать и давать сигнал на переключение.
В любом случае, в состав системы должен входить ИБП. Он переключает синус менее чем за четверть периода, вот мои исследования – https://samelectric.ru/powersupply/istochniki-besperebojnogo-pitaniya.html#i-2
Можно использовать переключатель фаз, а после него поставить ИБП, который будет подстраховывать сервер на момент переключения.
Спасибо за развёрнутый ответ.
с сигналом на переключение проблем нет, нас предупреждают перед отключением, вопрос так и остался какие реле (конкретные модели) можно использовать для этих целей, что бы могли переключать быстро и не менее 2 кВт на фазу
“Быстро” – понятие очень растяжимое. Сколько в миллисекундах?
я не в курсе сколько миллисекунд требуется. но нужно что бы серверный блок питания не заметил переключения и сервер продолжил работу без зависания или перезагрузки системы
я так понимаю реле нежну типа тех что стоял в бесперебойниках или в релейных регуляторах напряжения , только более мощные
у меня твердотельное реле силовые контакты на переменный ток, но я туда посадил постоянный на 24 в а в итоге не работает мотор. получается твер-е реле переменного тока не пропускает постоянный ток?
Да, верно.
У них разный принцип действия – в “переменном” ТТР используются симисторы (тиристоры), в “постоянном” – транзисторы на выходе.
Если правильно понял, то такие реле, как описываемые в статье – всегда “нормально-разомкнутые” и их контакты замыкаются подачей управляющего напряжения. Мне нужно нормально-замкнутое реле на ~220В 40-60А, контакты которого будут наоборот размыкаться при подаче управляющего напряжения в пределах -24В.
Исходя из этого – вопрос бывают ли такие современные реле (у меня стоит РЭП-11-220), если да, то пожалуйста подскажите маркировку и второй вопрос – можно ли “переделать” обычное твердотельное реле из статьи, чтобы оно стало “нормально-замкнутым” и размыкалось подачей управляющего напряжения?
Заранее извиняюсь если спросил глупость!
Отличный вопрос!
Наберите в поиске “нормально замкнутые твердотельные реле”
Такие реле есть, но я на практике не встречал…
Можно поступить хитро – изменить логику управляющего сигнала на противоположную и использовать ТТР с НО контактами, которые легко приобрести.
Если не знаете, как это сделать, напишите, чем управляется ТТР (контроллер, обычное реле, выключатель?)
Скажите,могу ли я (экстренно)отключать питание автомобильной лебедки (12в,4кВт) с помощью твердотельного реле? По слухам,коммутатор нужен ампер на 500..
Да, но и ТТР нужно на 500 Ампер, не меньше. На напряжение не менее 24В.
Я не знаю, есть ли такие в продаже.
Использую твердотельное реле SSR с DC-входом 3-30V для управления освещением. Столкнулся с такой проблемой: подключенные к данному реле светодиодные лампы и прожекторы немного горят при выключенном реле. Фаза подключена правильно. Такого я не наблюдаю с лампами накаливания. Могу предположить, что твердотельного реле закрывается не полностью и пропускает часть напряжения, которого хватает для свечения светодиодной лампы. Аналогичная проблема с электрическим полотенцесушителем. При выключенном реле слышен небольшой треск и лампочка на полотенцесушителе немного светится. Не сталкивались ли Вы с такой проблемой и как ее решать? Спасибо.
В схеме ТТР есть параллельно выходным контактам защитные и противопомеховые цепи (RC, снаббер, и т.п.).
В результате, происходит, как с выключателем с подсветкой – выключенная лампочка мигает.
Все-таки способ с резистором 1МОм мне больше нравится.
Спасибо
22.08.2019 22:30, schatrow andrei пишет:
>
> Необходимо включить нагрузку сопротивление (резистор) не разумно греть атмосферу… Я столкнулся с этой проблемой когда заменил в датчике движения галогенную лампу на светодиодную (стала вспыхивать, мерцать довольно ярко). Вышел из положения включив параллельно лампу накаливания ватт 15 – 220вольт (можно от холодильника или от швейной машины)…
А зачем мне лишнее потребление? Ведь, как я понимаю, даже при выключенной нагрузке будет идти какое-то потребление. Да и куда день такую лампу, если у меня все на таких твердотельных реле? Может есть другой способ?
Посчитайте мощность и потребление этого резистора.
По цене – пол булки хлеба в год.
Резистор 160к мне не помог. Просто частота моргания уменьшилась.
Помог вариант резистор 470 Ом + конденсатор 0,1мкФ*630В.
Как я понимаю это наиболее оптимальный вариант по энергопотреблению. минус один: размеры.
Частично согЛАСЕН, но какие ваши резонные предложения НА ПОЛ БУЛКИ????
Возможно, я не туда ответил. Я про включение параллельно нагрузке резистора, для устранения мерцания в выключенном состоянии.
Некоторые говорят про повышенный расход энергии, некоторые – даже про КЗ!
Привет. Помоги разобраться с обычными реле. Нужен ликбез. Вообще для чайника. Что куда подключать, зачем, какие контакты. как понять и прочитать что за схема на реле изображена…
А что за реле, какая модель?
такой ликбез не на один день. вариантов реле масса, начиная с автомобильных и промежуточных и кончая специализированными. как правило, на них самих нарисована схема включения, другой выход-тестер (мультиметр). определяешь выводы катушки (от десятков ом до нескольких килоомов), затем нормально-замкнутые (НЗ) и нормально-разомкнутые (НР). проще всего наверное найти какой нибудь справочник, их пруд пруди!!!
Стоит релюшка ssr FOTEK 40va на управление 3 кВт теном. Как и рекомендовано, в цепи управления находится потенциометр 470кОм. Цель управления – понижения мощности тена в 2 и более раз, при достижении определенной температуры. Но вот незадача, выгорает слой углеродного напыления по краям на потенциометре. Питание подано не с силовой цепи. Если сможете помочь разобраться, буду признателен.
Надеюсь, SSR не простое, а специальное, для подключения потенциометра? И подключается на клеммы, согласно схеме, приведенной в даташите?
Купите качественный потенциометр, аккуратно пользуйтесь, смазывайте техническим вазелином.
Куда еще аккуратней.)
Два потенциометра улетело. Второй когда подключил, даже слышно было, как шкварчало. ))
Вазелин здесь делу не поможет. Подвох в чем-то ином. Возможно сейчас такие потенциометры делают.
Вадим, подключение точно правильное?
А ТТР исправен?
С праздником Пасхи!
Да, подключение правильное. В двух проводах тяжело что-то напутать.
Предполагаю, качество потенциометров никчемное. Вместо плавного линейного регулятора, имею дискретный. )) max и мin 1/2 мощности.
К сожалению, найти проволочный нужного номинала – проблема.
Посмотрел ещё раз в даташите – там нет специальных требований к потенциометру. Думаю, ток через него должен быть – пару мА. Как в поворотном диммере.
Проволочный будет греться, этого быть не должно.
Кстати, зайдите на сайт и форум Овен, почитайте, поспрашивайте, у них есть точно такие же ТТР.
А если попробовать ПРОВОЛОЧНЫЙ потенциоМЕТР?????
Как раз этим сейчас и занимаюсь. В поисках .
Имею авто ВАЗ 2106. Какое твердотельное реле подойдет для замены реле включения электродвигателя вентилятора охлаждения мощностью 100 вт? Ответ, если возможно, по электронной почте.
Анатолий, реле должно быть DC/DC, то есть управление и коммутация постоянного напряжения, обычно до 32В. Выходной ток реле лучше не менее 25 А.
Измерил ток, потребляемый электродвигателем вентилятора охлаждения, получается 10.5 ампер. А что будет, если ток потребления менее 25 ампер? И еще: где-то мелькнула информация, что для твердотельных реле не желательна индуктивная нагрузка!
10,5 это и есть менее 25)))
Значит, ТТР на 25А прекрасно подходит.
По индуктивности – да, могут быть проблемы, нужно проверять. Консультируйтесь у производителя.
