Проходной выключатель. Схемы включения и монтаж

Схема проходного переключателяПроходной выключатель – это, строго говоря, не выключатель, а переключатель. Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.

Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах.

Другие примеры применения – большие помещения, коридоры, лестницы, и т.п.

Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей (их как правило два, но может быть и больше) в противоположное положение.

Схема подключения проходных выключателей

Проходные выключатели всегда используются только в паре, то есть их может в схеме быть только два, но не один или три. Схема подключения в случае использования двух проходных выключателей будет выглядеть так:

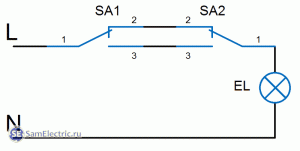

Схема подключения проходных переключателей

Классическая схема включения освещения  из двух точек с проходными выключателями

Я обычно на практике использую кабель ВВГ 3х1,5, в котором три провода – белый, синий, желто-зеленый. Смотри пример монтажа ниже. Так вот, чтобы не запутаться, делаю по правилу: вход схемы (контакт 1 SA1) – белый, вторые и третьи контакты соединяю соответственно синим и желтым, выход схемы (контакт 1 SA2) – белый. К лампочке подходит всегда белый (фаза) и синий (ноль) провода.

Как видно из схемы, лампа EL будет гореть только тогда, когда переключатели SA1 и SA2 будут находиться в одном одинаковом положении – либо верхнем, либо нижнем. Когда положения разные, ток в цепи не течёт.

Управление светом из нескольких мест: перекрестный переключатель

Проходных переключателей в схеме может быть только два. Если требуется управлять освещением из трех и более мест, то применяется схема с перекрестным (двойным проходным) переключателем:

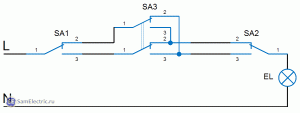

Схема включения перекрестного переключателя

Схема с перекрестным переключателем для включения освещения с трёх мест

Перекрестный переключатель можно сделать из двойного проходного. Для этого достаточно скрепить две клавиши вместе и соединить нужные контакты согласно схеме. Если использовать несколько перекрестных переключателей, то можно управлять освещением с нескольких мест.

Я живу на пятом этаже. Бывает, что поднявшись к себе на этаж, замечаю, что темновато, и надо было включить свет на втором этаже. На втором я об этом не думал, так как там горит лампочка, которая включается на первом. А вот схема, приведенная выше – на несколько этажей – полностью устранила бы эту проблему – включай свет в подъезде где хочешь.

На практике перекрестные переключатели используются очень редко.

Если необходимо включить освещение из нескольких мест, то можно (и лучше, и проще) использовать лестничный выключатель  как рассказано в статье про подключение лестничного выключателя и бистабильного реле на СамЭлектрик.ру.

Из проходного – обычный выключатель

Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Возникает вопрос – как переделать проходной выключатель в обычный?

Не беда, можно установить проходной как обычный, никакой разницы.

Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения:

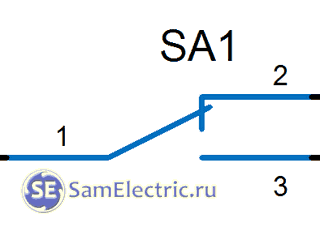

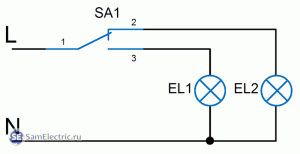

Схема подключения проходного переключателя для работы на две линии

Схема подключения проходного переключателя для работы на две линии

Двухклавишный проходной выключатель представляет собой два независимых проходных переключателя. Использовать два двойных проходных переключателя – всё равно что использовать четыре обычных проходных. Только разница в количестве монтажных коробок.

Поэтому, если нужно переделать проходной выключатель в обычный – нужно просто не подключать один из его крайних выводов, в остальном подключать его так же, как и обычный.

Вот, как раз, ответ на подобный вопрос читателя (см. комментарии, от 16 августа 2017) – что делать, если есть проходные выключатели, а нужны обычные?

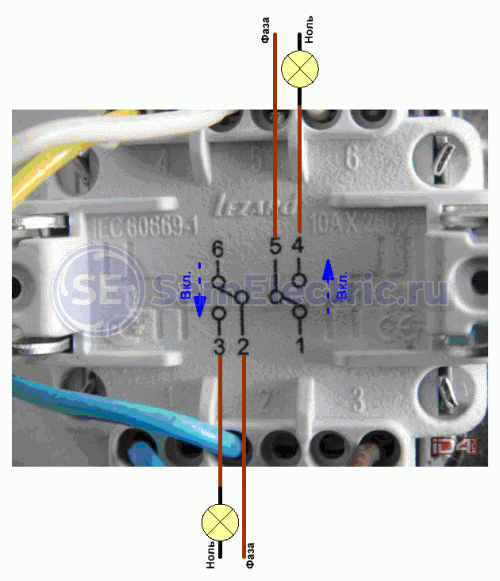

Вот схема, показанная на фото выключателя:


Может, это тоже будет интересно?



Включение проходного выключателя по схеме обычного выключателя

Включение проходного выключателя по схеме обычного выключателя

В данном случае показан сдвоенный проходной выключатель (т.е.  два проходных выключателя в одном корпусе). Контакты 2 и 5 – средние, на них постоянно подается фаза. Соответственно, с контактов 3 и 4 фаза снимается после коммутации, и поступает на лампочку. И ноль на лампочку подается постоянно.

Если лампочки включаются клавишами в разные стороны, то нужно просто подключить лампочку к другому выходному контакту переключателя. Для левого – не к 3, а к 6. Для правого – не к 4, а 1.

Важно! Я не вполне уверен, что средний контакт в переключателе – 2 и 5. Схема нарисована как-то неявно…



В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки.

Схема подключения проходного выключателя

Для примера подключения используем двухклавишный проходной выключатель Gunsan Visage, фото которого приведено ниже:

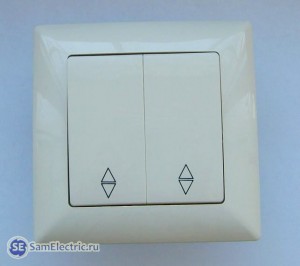

Проходной переключатель. Внешний вид в сборе спереди

Двухклавишный проходной выключатель Gunsan Visage. Внешний вид в сборе спереди.

Кстати, подсветки в таких переключателях не бывает. Я по крайней мере не встречал.

Снимаем клавиши и декоративную панель:

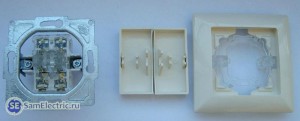

Разобранный проходной переключатель

Разобранный проходной переключатель

Вид спереди

Вид спереди. Сквозь прозрачный пластик хорошо видно контакты переключателя – сразу понятно, что куда подключать.

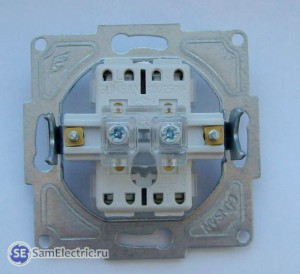

Вид сзади

Вид сзади. Клеммы проходного выключателя

При монтаже к проходному переключателю должно подходить 3 провода, в нашем случае к двухклавишному – 6.

Схема включения проходного выключателя

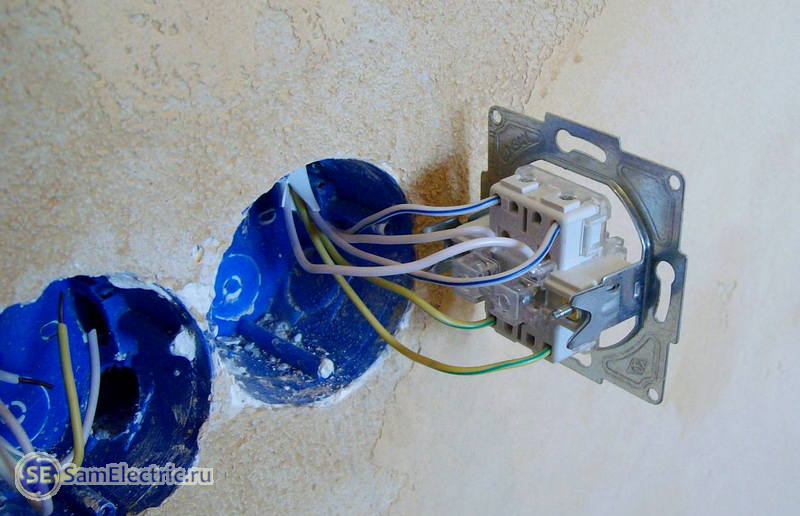

Подключение проходного выключателя

Не надо бояться обилия проводов, подключение одноклавишного от двухклавишного проходного выключателя отличается только тем, что двухклавишный – это фактически два одноклавишных в одном корпусе.

Цвета проводов надо четко запомнить, а лучше зарисовать на схеме, чтобы не ошибиться при монтаже. Выше в цитате приведено мнемоническое правило, которым лучше пользоваться при установке и подключении.


3 SSR - Твердотельные реле постоянного и переменного тока

SSR — Твердотельные реле постоянного и переменного тока

Посмотрите, что есть интересного на АлиЭкспресс:

Твердотельные реле постоянного и переменного тока на различные напряжения и токи. Цена — от 170 руб!

Читайте подробнее о разновидностях и принципе работы, а также о схемах подключения твердотельных реле!

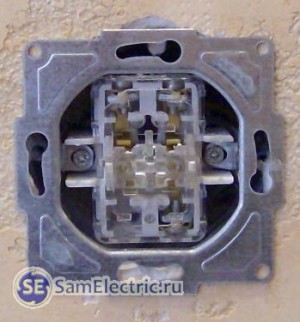

Почти установленный двойной проходной переключатель

Почти установленный двойной проходной переключатель

Одеваем крышку, ставим клавиши – и подключение проходного выключателя завершено!

 Обновление статьи.

А это – скорее юмор…

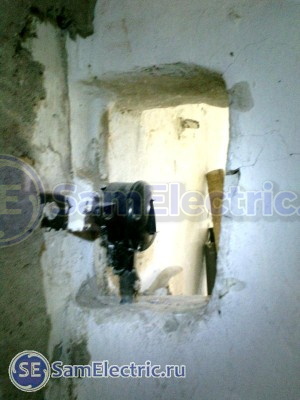

Вариант установки "проходного" выключателя

Вариант установки “проходного” выключателя

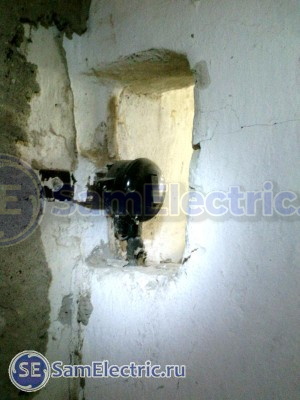

Вариант установки "проходного" выключателя из разных комнат

Вариант установки “проходного” выключателя из разных комнат

Проходной – это же ведь с возможностью выключения из разных мест, не так ли?

Рекомендую ещё:


Статья понравилась?
Добавьте её в свою соц.сеть и дайте оценку!

Звёзд: 1Звёзд: 2Звёзд: 3Звёзд: 4Звёзд: 5
(1 оценок, среднее: 5,00 из 5)
Загрузка...


Если статья оказалось полезной или появились вопросы -
пожалуйста, оставьте комментарий.

(через форму ВКонтакте, или через обычное комментирование)


38 комментариев
на “Проходной выключатель. Схемы включения и монтаж”

  • Серега:

    Извините,я недопонял схему подключ. прох. выкл.Просто я пробовал подключать один.,более 2х точек вкл или выкл.-работает

    Ответить
    • SamElectricNo Gravatar:

      Сергей, непонятно, в чём проблема? Вы поставили два проходных выключателя, и они не работают? Проверьте схему включения, как написано в статье.

      Ответить
      • НиколайNo Gravatar:

        Все по схеме сделал а работает только либо тот либо тот

        Ответить
        • Александр/СамЭлектрикNo Gravatar:

          Проверяйте схему. Возможно, перепутали контакты переключателя.
          Или разводку в распред.коробке.
          Чудес не бывает)

          Ответить
  • ИгорьNo Gravatar:

    “Кстати, подсветки в таких переключателях не бывает. Я по крайней мере не встречал.”
    Legrand Valena. Переключатель 2х клавишный с подсветкой. Артикул: 774212. Могу выслать скриншот с его характеристиками.

    Ответить
  • ИгорьNo Gravatar:

    “Сквозь прозрачный пластик хорошо видно контакты — сразу понятно, что куда подключать.”
    Пластик невсегда прозрачен! Расположение основного вывода у разных моделей переключателей отличается.

    Ответить
  • ЕвгенийNo Gravatar:

    Вот у меня такой вопрос, мне в магазине в котором работаю, клиент задал вопрос а я как то с этим не сталкивался и затруднился ответить!, хоть вы и написали что проходной выключатель можно ставить как обычный, что не вызывает сомнений, но тут проблема вот в чем!
    У клиента Коридор и балкончик, в начале коридора стоит одно клавишный проходной переключатель, и в конце коридорчика у самого балкона стоял одно клавишный, теперь же он провел свет и на балкон. Так вот и сам вопрос: Можно ли вместо этого одно клавишного поставить двух клавишный в котором, 1кнопка будет выполнять “РОЛЬ” – проходного, а вторая – простого Включателя на лампе на балконе!

    Я бы проверил методом “научного ТЫКА” но под рукой нету двух клавишного.
    Заранее спасибо за ответ))

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Можно. Для этого нужно купить двухклавишный проходной выключатель.
      Первая клавиша у него будет выполнять те же функции, что и старый одноклавишный, и провода надо к нему подключить старые.
      (Я так понял, пара проходных включают свет в коридорчике)
      Вторая клавиша проходного выключателя используется как обычный выключатель. Мы ведь знаем, что на самом деле это проходной ПЕРЕключатель, у него есть нормально разомкнутый контакт.
      По любому, к этому второму контакту надо вести провода, как к обычному выключателю, и всё остальное сделать также.
      Итого, один контакт (нормально закрытый) во второй клавише остаётся неиспользованным.
      Удачи!

      Ответить
  • АлександрNo Gravatar:

    Электрики, которые делали новую проводку в квартире, установили в одной комнате два двухклавишных проходных выключателя фирмы легранд.При проверке работы были установлены обычные лампочки и всё работало. Сейчас на одну линию поставил энергосберегающую лампочку,на другую светодиодные точечные светильники. Всё работает, но при выключенном положении – энергосберегайка моргает, а светодиодые светильники чуть светятся и тестер показывает небольшое напряжение. В чём причина и методы устранения?

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Попробуйте способы, описанные в статье про моргание ламп.

      Ответить
    • Михаил:

      1.Какие мощности ламп в целом включали проходные выключатели, может в них подгорели контакты и напряжение наводиться по нагару. Проходные пересмотреть при необходимости заменить.
      2. В цепи энергосберегающей не должно быть неоновой подсветки выключателей.
      3. И вообще может в питающей комнату сети изоляцию передавили

      Ответить
  • андрейNo Gravatar:

    будтье любезны подскажите мне нужна схема подключения дввойных перекрёстных переключателей для управвления 2х ламп с 5 мест управления

    Ответить
  • Александр/СамЭлектрикNo Gravatar:

    См. схему в этой статье “Схема с перекрестным переключателем для включения освещения с трёх мест”. Только там будет не один, а три перекрестных переключателя.
    А лучше – использовать электронное импульсное реле.

    Ответить
  • Александр:

    Хочу спросить:как подключить тройной проходной с трех мест,схема не меняется в случае с двойным проходным там ведь промежуточный составляет 8 контакта а в 3-ом тогда 12 контактов?

    Ответить
  • Александр/СамЭлектрикNo Gravatar:

    Двойной проходной – это две клавиши, то есть в одном корпусе – два переключателя?
    Тогда нужен двойной перекрестный, у него должно быть 4+4=8 выходов. Не встречал таких в продаже, и извините, считаю это извращением.
    А в тройном – да, 4+4+4=12 выводов.
    Но это ужасно неудобно и заморочно.
    Гораздо проще – для каждой линии освещения свои одинарные проходные и перекрестный.
    То есть, вместо тройного проходного – три одинарных. И пользоваться такой системой гораздо удобнее.

    Ответить
    • Александр:

      Согласен но Заказчику не объяснишь!Кстати я тоже не встречал такого по этому и вопрос!

      Ответить
  • ИринаNo Gravatar:

    Добрый день! Подскажите возможно ли вместо двух клавишных выключателей установить двухклавишные переключатели, не меняя проводку, ремонт уже сделан, чтобы они в дальнейшем работали, на одном включили на другом выключили.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Ирина, если к одноклавишным выключателям подходят по два провода, то никак не получится.
      Для работы проходного переключателя нужно минимум 3 провода, как об этом сказано в статье.

      Кроме того, по любому придётся делать переключения в распределительной коробке.

      Ответить
  • ПавелNo Gravatar:

    Добрый день!
    Есть несколько вопросов:
    где в Ростове-на-Дону можно найти сдвоенный двухклавишный проходной выключатель Gunsan Visage или аналог? Выключателями/переключателями и розетками каких производителей предпочитаете пользоваться?
    Возможно, порекомендуете магазины электропродукции.
    Заранее спасибо!

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Предпочитаю турков, но у них сейчас появились подделки.
      Если средства позволяют, лучше выбрать legrand valena.
      А покупать лучше с электриком, который будет ставить (или хотя бы проконсультироваться).
      Где – лучше в специализированных магазинах электротехники, и чек сохраняйте, мало ли чего!

      Ответить
  • АлексадрNo Gravatar:

    Здравствуйте. Вчера возникли проблемы с двойным проходным выключателем Lezard (Китай) при использовании оного в качестве перекрёстного, после установки один из проходных отказался работать. Причина банальна – распиновка на двойном не соответствует действительности… Cлава мультиметру!

    Ответить
  • сатторNo Gravatar:

    Привет ,как подклучить ,три периклучатель?двух клавишний перклучатель

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Я немного не понял вопрос.
      Как подключить трех клавишный выключатель?

      Так же, как и одно клавишный. Только в одно клавишном один вход (для фазы) и один выход (для нагрузки). А в трех клавишном – три выхода. И можно включать три группы освещения.

      Ответить
  • Lyn.EvansNo Gravatar:

    Какое это великое счастье – ЖИТЬ,
    Существовать в Мире, дышать, видеть небо, воду, солнце! (И. Бунин)

    Вот проблема: “Некому будет судить”. ВАШЕ мнение и как быть?

    Риск собою – дело личное. Риск термоядерного ИСПЕПЕЛЕНИЯ Землян – ПРЕСТУПЛЕНИЕ.
    “Некому будет судить”, – это чудовищный ЦИНИЗМ отца атомной бомбы Оппенгеймера,
    признание им ГИБЕЛИ всех ЛЮДЕЙ от атомного маразма, под стать и его ПАЛАЧЕСКИЙ
    морализм: “Я – СМЕРТЬ, великий разрушитель МИРОВ, несущий ГИБЕЛЬ всему ЖИВОМУ”.
    Игнорируя оппонентов и УГРОЗЫ 96% ТЕМНОЙ энергии и материи от всего Мироздания
    (всех звезд и Земли осталось ~4%), ЯДЕРЩИКИ Большого адронного коллайдера ЦЕРН
    и др. творят ТЕРМОЯДЕРНОЕ безумие: Большой Взрыв Земли (ОАЗИС Жизни Вселенной).
    ФАНАТИКИ Большого Взрыва РИСКУЮТ самым главным Правом Землян – Правом на ЖИЗНЬ.
    Любой взрыв – СТИХИЯ. Цена СТИХИИ Большого Взрыва – термоядерный ХОЛОКОСТ Мира.
    Мрак НЕБЫТИЯ от провокаций Большого Взрыва РЕАЛЬНЕЙ искорки ЖИЗНИ во Вселенной.
    Похоже, коллайдерно-термоядерные игры ВЫЖГЛИ иные Миры. Ау! Вселенная! Мы ОДНИ.
    Вот и фатально-безответственные “отцы” БОЛЬШОГО ВЗРЫВА рискуют КРЕМАЦИЕЙ Земли.
    Видимо, ГОРДЫНЯ ума ядерщиков ПОДАВИЛА инстинкт самосохранения – УБИЛА совесть.
    Теватрон США потряс: из могучего коллайдера вырвались НАРУЖУ струи частиц ТЬМЫ.
    Равны ли Прохожие и толпы ЯРЫХ фанатов – частицы космоса и СМЕРЧИ в коллайдере?
    Уму непостижимо! ЗНАЯ, боссы ЦЕРН идут на РИСК термоядерной КАЗНИ Человечества.
    Выходит, чем вероятней ЖИЗНЬ, тем верней Мрак НЕБЫТИЯ от коллайдерной АГРЕССИИ.
    Чёрные ДЫРЫ? Аннигиляцию Материи? Термоядерный Большой Взрыв? Какую КАТАСТРОФУ
    РАЗВЕРЗНУТ ради “Нобелевки” ШЕФЫ коллайдеров ТЕРМОЯДЕРНОЙ провокацией 96% ТЬМЫ?
    Не атом, УЖАСЕН наш пофигизм: ЖЕРТВЫ Хиросимы, Нагасаки, АЭС Чернобыля, Японии.
    Никакие дела ядерщиков не стоят Землеубийства. Символичны ПРОВАЛЫ безопасности
    “от ДУРАКА” атомщиков до АВАРИИ позора СУПЕРКОЛЛАЙДЕРА ЦЕРН от кусочка булочки.
    Не одними коллайдерами движима НАУКА Мироздания. Следует, оградив ядерщиков от
    ПРЕСТУПНОГО риска, развить НЕОПАСНЫЙ поиск ИСТИНЫ, изучая всеобъемлющий КОСМОС.
    Нет ПОНАРОШКУ Большого Взрыва – ВЗРЫВ коллайдера и Мир ИСЧЕЗНЕТ. Разум! Где ты?
    Дабы отвратить коллайдерную ГИБЕЛЬ всех Землян отошлите свое возмущение в ЦЕРН!
    Спросите себя: “Если не Я, то кто?” Очнитесь же! Проявив волю, одолевая апатию,
    свершите ПОСТУПОК, сообщите ВСЕМ этот ТЕКСТ или свой ВЕРДИКТ и продлится ЖИЗНЬ!
    P.S.
    Прошу, участвуйте, есть надежда – уже ликвидирован опасный коллайдер Теватрон.
    Вещий.

    Ответить
  • АлександрNo Gravatar:

    Наскоко я понял проходные должны работать по принципу ИЛИ или тот или этот включен. Мне же подключили по схеме И. У меня один проходник всегда включен. Надо переделать. Спасибо за схемы.

    Ответить
  • РоманNo Gravatar:

    Доброго времени суток. Интересует следующая схема… Решил убрать стену между двух комнат, и там и там выключатели освещения, так вот вопрос: Можно ли эти выключатели сделать между собой проходными? Т. Е соединить выключател из комнаты 1 с выключателем из комнаты 2 по принципу проходных. Я не электрик, поэтому прошу объяснить подробнее и если можно с рисунком схемы. За ранее спасибо.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Без переделки схемы электропроводки ничего не получится. Нужно прокладывать новые провода, от проходных выключателей к распред.коробкам, чтобы от каждого выключателя шло 3 провода.

      Схема подключения проходных выключателей приведена в статье.

      Устанавливать проходные имеет смысл, только если они расположены на расстоянии друг от друга.

      Если не хотите сильно заморачиваться, поставьте один простой выключатель, и всё. Или простой, двухклавишный.

      Ответить
  • Александр/СамЭлектрикNo Gravatar:

    Читатель задал вопрос по подключению светодиодной ленты к проходному выключателю.

    Отвечаю.
    В данном случае схема не отличается от подключения светодиодной ленты к обычному выключателю.
    Смотрите “Классическая схема включения освещения из двух точек с проходными выключателями” в статье. Там вместо лампочки включается Блок питания 220/12 Вольт, к которому постоянно подключена лента. Всё просто.

    Ответить
  • АртемNo Gravatar:

    В чем может быть проблема, в положении вниз ( переключателей) свет горит, а в положении вверх не работает, подключал по схеме, множество раз проверил, может дело в браке переключателя? Оба переключателя подключены так 2 выхода между собой а вход на одном фаза , на другом фаза на лампочку , L между собой

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      В положении вниз обоих проходных выключателей горит.
      Один переводите вверх, свет не горит.
      Второй тоже вверх – должен гореть.
      И так далее – перевод любого переключателя в ДРУГОЕ положение дает горение, затем
      перевод любого переключателя в ДРУГОЕ положение дает НЕгорение лампочки.

      Если есть подозрение на брак или на неправильное подключение – надо прозванивать.
      Чудес не бывает.

      Ответить
  • АндрейNo Gravatar:

    По ошибке купил проходные двухклавишные. Возможно ли их использовать как обычные выключатели? Пол часа сегодня с тестером прозванивал. Получается работа только в разнобой. То есть клавиши не работают у меня в паре на вкл или выкл.

    Ответить
    • Александр/СамЭлектрикNo Gravatar:

      Легко.
      Просто не используйте один крайний контакт.
      Один выключатель = одна лампочка, никаких пар и никакого разнобоя!

      Для примера – https://www.samelectric.ru/lamp-osveshhenie/ustanovka-i-podklyuchenie-dvuh-lyustr.html

      Ответить
      • АндрейNo Gravatar:

        Легко у меня получается ,но клавиши не параллельно стоят.одна вверх другая вниз.а нужно красиво .а вот красиво не выходит. У меня заведена одна фаза и два провода на две группы светильников. Если ставлю перемычку подключая вторую группу. Получается как выше описал. Без перемычки работает только одна группа.выключатель lezard турция.

        Ответить
        • АндрейNo Gravatar:

          Фото:
          Если не трудно подскажите по данной фото!

          Ответить
        • Александр/СамЭлектрикNo Gravatar:

          Андрей, фото и ответ опубликовал в статье.

          Ответить
        • АлексейNo Gravatar:

          Подскажите, такая же ситуация. Купил проходной 2 клавишный. А нужно из него сделать обычный 2 клавишный. Провозился сегодня с тестером. И в итоге тоже перемычку додумался поставить. Но на 220 не проверял. Скажите вы когда перемычку ставили то у вас тоже все работало? Т.е. клавиши как следует включали, положение одно, а не в разнобой чтоб включить все лампы.
