В те времена, когда преобразователи частоты для асинхронных двигателей были роскошью (более 20 лет назад), в промышленном оборудовании в случае необходимости применялись двигатели постоянного тока, в которых имелась возможность регулировать частоту оборотов.

Способ этот был громоздкий, и наряду с ним использовался ещё один, попроще – применялись двускоростные (многоскоростные) двигатели, в которых обмотки подключаются и переключаются определённым образом по схеме Даландера, что позволяет изменять скорость вращения.

Двигатели постоянного тока с изменением скорости и управлением от электронного блока используются в дорогостоящем промышленном оборудовании.

А вот двухскоростные двигатели встречаются в станках производства СССР 1980-х годов средней ценовой категории. И по подключению лично у меня возникали проблемы, в связи с путаницей и недостатком информации.

Последние примеры – токарный станок спец. исполнения, лесопилка. Подробности будут ниже.

Исполнение обмоток напоминает соединение “треугольником”, в связи с этим переключение может быть ассоциировано со “звездой-треугольником”. И это сбивает с толку.

Схема “Звезда – Треугольник”  используется для лёгкого пуска двигателей (при этом скорость в обоих режимах одинакова!), а двухскоростные двигатели с переключением обмоток – для переключения рабочих скоростей.

Существуют двигатели не только с двумя, но и с бОльшим количеством скоростей. Но я буду говорить о том, что лично подключал и держал в руках:

Двухскоростной асинхронный электродвигатель

Двухскоростной асинхронный электродвигатель Даландера

Поменьше теории, побольше практики. И как обычно, от простого к сложному.



Двухскоростной асинхронный электродвигатель

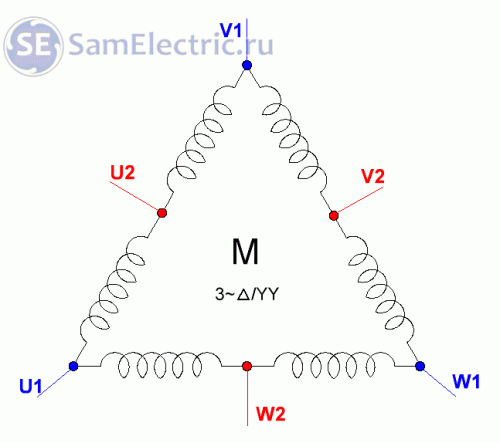

Обмотки двухскоростного двигателя выглядят таким образом:

Схема двухскоростного асинхронного двигателя Даландера

Схема двухскоростного двигателя Даландера

При подключении выводов U1, V1, W1 такого двигателя к трехфазному напряжению он будет включен в “треугольник” на пониженную скорость.

А если выводы U1, V1, W1 замкнуть между собой, а питание подать на выводы U2, V2, W2, то получатся две “звезды” (YY), и скорость будет в 2 раза выше.

Что будет, если обмотки вершин треугольника U1, V1, W1 и середин сторон U2, V2, W2 поменять местами? Я думаю, ничего не изменится, тут дело только в названиях. Хотя, я не пробовал. Кто знает – напишите в комментариях к статье.



Схемы подключения

Кто немного не в курсе, как подключаются к трехфазной сети асинхронные электродвигатели – настоятельно рекомендую ознакомиться с моей статьёй Подключение двигателя через магнитный контактор. Я предполагаю, что читатель знает, как включается электродвигатель, зачем и какая нужна защита двигателя, поэтому в этой статье я эти вопросы опускаю.

В теории всё просто, а на практике приходится поломать голову.

Очевидно, что включение обмоток двигателя Даландера можно реализовать двумя путями – через переключатель и через контакторы.

Переключение скоростей с помощью переключателя

Рассмотрим сначала схему попроще – через переключатель типа ПКП-25-2. Тем более, что только такие принципиальные схемы мне и встречались.

Переключатель должен иметь три положения, одно из которых (среднее) соответствует выключенному двигателю. Про устройство переключателя – чуть позже.

Электрическая схема подключения двухскоростного асинхронного двигателя. Схема на переключателе ПКП

Подключение двухскоростного двигателя. Схема на переключателе ПКП.

Крестиками на пунктирах положения переключателя SA1 отмечены замкнутые состояния контактов. То есть, в положении 1 питание от L1, L2, L3 подается на треугольник (выводы U1, V1, W1). Выводы U2, V2, W2 остаются не подключенными. Двигатель вращается на первой, пониженной скорости.

При переключении SA1 в положение 2 выводы U1, V1, W1 замыкаются друг с другом, а питание подается на U2, V2, W2.

Переключение скоростей с помощью контакторов

При запуске с помощью контакторов схема будет выглядеть аналогично:

Подключение двухскоростного двигателя. Схема на контакторах

Схема включения двигателя на разных скоростях на контакторах

Здесь на первую скорость двигатель включает контактор КМ1, на вторую – КМ2. Очевидно, что физически КМ2 должен состоять из двух контакторов, поскольку необходимо замыкание сразу пяти силовых контактов.



Практическая реализация схемы подключения двухскоростного электродвигателя

На практике мне попадались только схемы на переключателях ПКП-25-2. Это универсальное чудо советской коммутации, у которого может быть миллион возможных сочетаний контактов. Внутри есть кулачок (их тоже несколько вариантов по форме), который можно переставлять.

Это реальная головоломка и ребус, требующий высокой концентрации сознания. Хорошо, что каждый контакт просматривается в небольшую щёлку, и можно посмотреть, когда он замкнут или разомкнут. Кроме того, через эти прорези в корпусе можно чистить контакты.

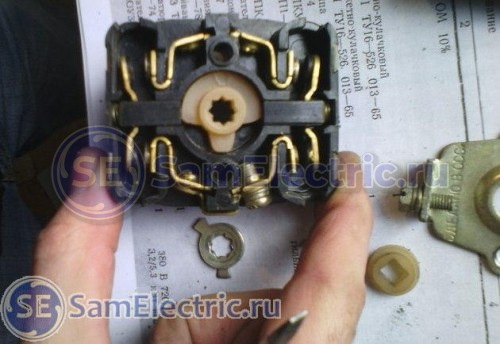

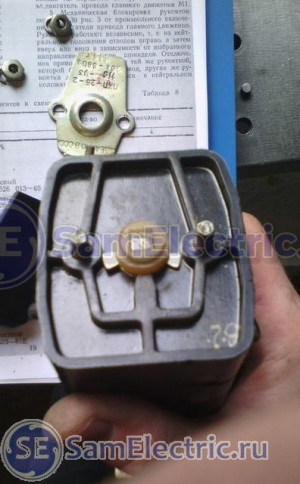

Количество положений может быть несколько, их количество ограничивается упорами, показанными на фото:

Переключатель пакетный ПКП-25-2

Переключатель пакетный ПКП-25-2

Переключатель ПКП 25. Головоломка на любителя.

Переключатель пакетный ПКП-25-2

Переключатель пакетный ПКП-25-2 – контакты



Практическое применение

Как я уже говорил, такие двигатели мне встречались в советских станках, которые я восстанавливал.

А именно – циркулярный деревообрабатывающий станок ЦА-2А-1, там используется двухскоростной асинхронный двигатель 4АМ100L8/4У3. Его основные параметры – первая скорость (треугольник) 700 об/мин, ток 5,0А, мощность 1,4 кВт, звёзды – 1410 об/мин, ток 5,0 А, мощность 2,4 кВт.

Меня просили сделать несколько скоростей, для разной древесины и для разной остроты циркулярной пилы. Но увы – без преобразователя частоты здесь не обойтись.

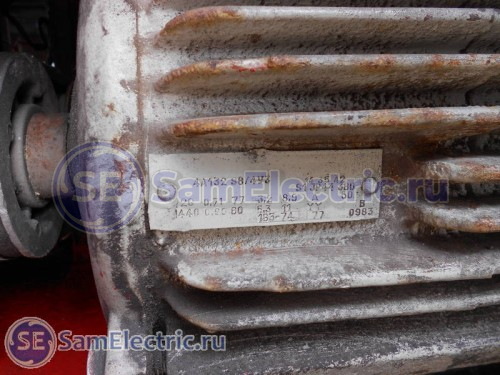

Другой старичок – токарный станок спец.исполнения УТ16П, там стоит двигатель 720/1440 об/мин, 8,9/11 А, 3,2/5,3 кВт:

Шильдик двухскоростного электродвигателя 11 кВт

Шильдик двухскоростного электродвигателя 11 кВт токарного станка

Переключение также переключателем, а схема станка выглядит так:

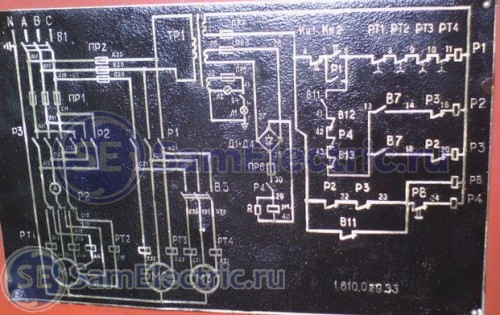

схема электрическая токарного станка

схема электрическая токарного станка

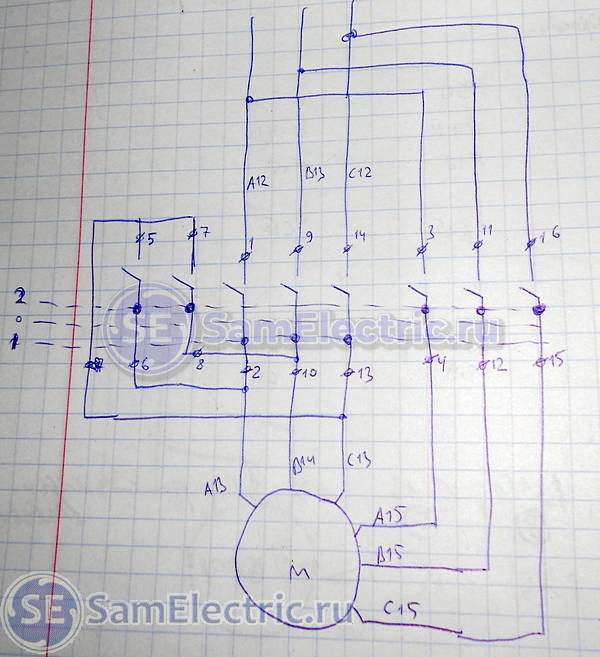

В этой схеме есть ошибка, как раз по теме статьи. Во первых, переключение скоростей осуществляется не реле Р2, а выключателем В2. А второе (и главное) – схема переключения абсолютно не соответствует реальности. И она меня сбила с толку, я пытался подключить по ней. Пока не сотворил вот такую схему:

Реальная схема включения двухскоростного двигателя токарного станка УТ16П

Реальная схема включения двухскоростного двигателя токарного станка УТ16П

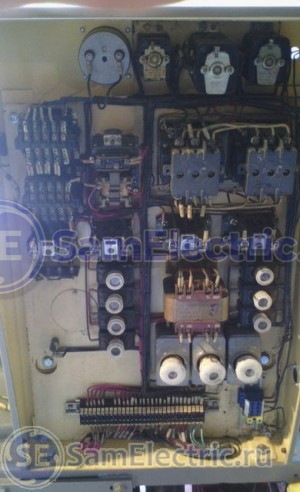

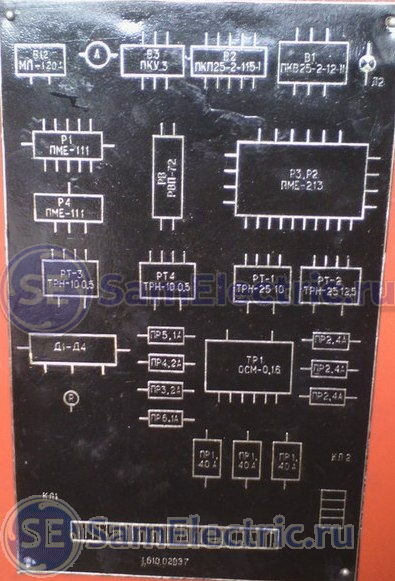

Дополнительно – внешний вид и расположение элементов электросхемы.

схема токарного станка - внешний вид

схема токарного станка – внешний вид

схема электрическая токарного станка - расположение элементов

схема электрическая токарного станка – расположение элементов

На этом всё.

Друзья! Кому попадаются такие станки и двигателя, пишите, делитесь опытом, задавайте вопросы, буду рад!



Обновление Март 2017

Выкладываю фото и схемы практического включения двухскоростного электродвигателя.

Двигатель работает на гидростанции. На пониженной скорости он дает малое давление, позволяющее управлять механизмами с гидравлическим приводом более точно. На повышенной скорости – давление возрастает примерно в 2 раза, и скорость перемещения соответственно.

Борно двигателя - на клеммы приходят 6 проводов

Борно двухскоростного двигателя – на клеммы приходят 6 проводов



Схема двухскоростного двигателя

Схема двухскоростного двигателя



Двухскоростной двигатель гидростанции

Двухскоростной двигатель гидростанции



Контакторы двухскоростного двигателя. Левый включает в треугольник (низкая скорость), правые - в схему двойная звезда

Контакторы двухскоростного двигателя. Левый включает в треугольник (низкая скорость), правые – двойная звезда



Мотор-автоматы. Видно, что ток треугольника - до 8А, ток звезд - до 13А

Мотор-автоматы. Видно, что ток треугольника – до 8А, ток звезд – до 13А



Схема включения силовой части двигателя Даландера.

Схема включения силовой части двигателя Даландера.



Схема включения части управления двухскоростного двигателя Даландера.

Схема включения части управления двухскоростного двигателя Даландера.

Коротко о схеме включения двигателя Даландера.

Двигатель включается через реле времени с задержкой отключения.

Подробно о реле времени я писал здесь.

Реле времени 215А2 включается сразу, а отключается через 5 секунд. Это нужно, чтобы двигатель и контакторы не дергать по пустякам, и кратковременные остановки гидравлических перемещений не отключали двигатель гидростанции.

Далее реле 261К0 включает режим работы треугольник, реле 261К1 – звёзды.



Видео работы двигателя по схеме Даландера

К сожалению, видео на русском по этой теме нет.





Ещё схема, переключение скоростей – через Стоп:



Заточной станок на двигателе Даландера

Недавно попался станок с двухскоростным двигателем, выкладываю его схему.

Схема заточного станка на двигателе Даландера

Схема заточного станка на двухскоростном двигателе Даландера

Меня часто спрашивают, какую защиту сделать этому двигателю? Вот, на схеме – простое тепловое реле (РТ1), настроенное на бОльший ток (около 11 А).

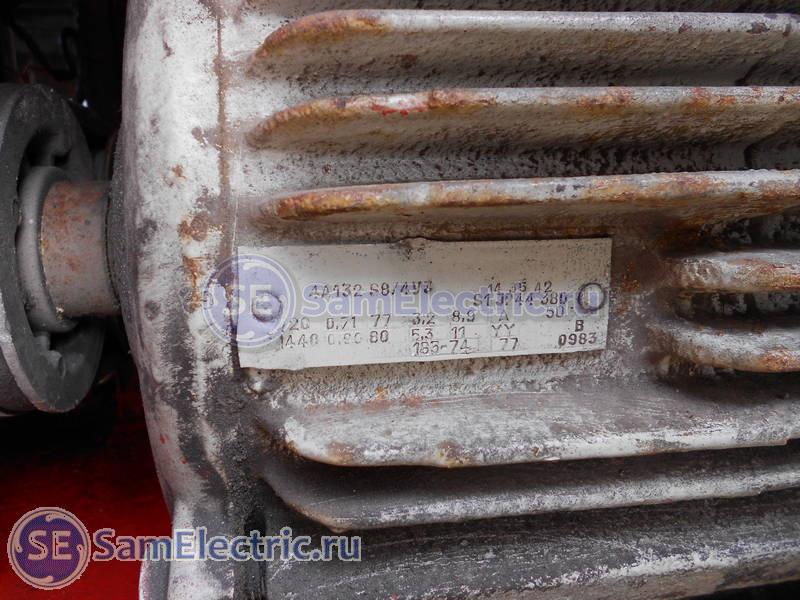

Вот шильдик двигателя:

Параметры двухскоростного двигателя

Параметры двухскоростного двигателя заточного станка

А вот – его обозначения выводов:

Выводы двухскоростного двигателя

Выводы двухскоростного двигателя

Как думаете, почему вместо схемы подключения показан прямоугольничек ПС (переключатель скоростей)? Правильно, схема тогда была бы в 2 раза больше и сложнее.
